Как развести передние колодки

Содержание

Как уменьшить износ тормозных колодок

Как бы внимательно не относились вы к своему автомобилю, все равно придет время, когда нужно поменять тормозные колодки. Снижают ресурс тормозных колодок такие факторы:

  • плохое качество дорожного покрытия;
  • особенности вождения автомобиля;
  • климатические условия эксплуатации;
  • качество используемых колодок, аккуратность при их монтаже.

А вот уменьшить износ колодок и продлить срок их службы можно, выполняя несложные правила:

  • выполнять торможение плавно, а для того, чтобы такая возможность была, выдерживать дистанцию при движении;
  • выполняя торможение не использовать постоянное давление на педаль, а выполнять несколько плавных нажатий;
  • не оставлять надолго машину на стояночном тормозе в сильные морозы для предотвращения примерзания колодок к барабанам.

Надеемся, что при помощи этих советов вы проведете замену тормозных колодок самостоятельно. Отнеситесь к этому ответственно, ведь исправная тормозная система – залог вашей безопасности.

Как сделать правильный выбор?

Итак, решение о необходимости замены принято. Но как выбрать тормозные колодки? Один из главных параметров при выборе такого изделия – рабочая температура устройства.

В среднем этот показатель должен находиться в диапазоне от 300 до 350 градусов Цельсия. Для автомобилей Ваз такого показателя достаточно. Приверженцам спортивной езды или водителям, которые живут в горной местности, лучше отдать предпочтение более «выносливым» колодкам с рабочей температурой около 800 градусов Цельсия.

Читайте так же

Второй важный критерий – коэффициент трения. Пока колодки не набрали рабочую температуру (около 200 градусов Цельсия), коэффициент трения будет слишком низким и изделия быстро сотрутся.

В среднем данный показатель должен составлять от 0,3 до 0,5. Но здесь есть закономерность – чем выше цифра, тем выше качество торможения авто.

Нельзя забывать и о многообразии видов колодок, а именно материала, из которого изготовлено устройство. На сегодня есть несколько вариантов:

1. Полуметаллические колодки на 40-65% состоят из качественного металла. Как правило, в его качестве выступает медь, графит или железо. В комплексе с неорганическими компонентами все эти материалы гарантируют высокий коэффициент трения, длительный срок эксплуатации и отличную теплоотдачу.

К недостаткам можно отнести быстрый износ и низкое качество торможения в условиях низких температур. Средняя стоимость – от пятнадцати до тридцати баксов США (многое зависит от производителя).

2. Органические колодки. Изготовлены из специального материала, в составе которого есть стекло, кевлар, смола, углеродные компоненты и резина. Особенность таких изделий – повышенная мягкость, эффективность, низкий уровень шума.

Из недостатков стоит отметить резкое снижение качества торможения при попадании на изделие влаги, быстрый износ, повышенное пылеобразование во время торможения. Последний недостаток приводит к забиванию вентилируемых дисков. Как заменить тормозные диски можно прочитать в этой статье. Средняя стоимость таких устройств – от десяти до 22 долларов.

3. Низкометаллические (полуметаллические) колодки. Особенность таких изделий – высокое качество и продуманный состав. К слову, в составе колодок те же компоненты, что и органическом типе, но с одной особенностью – добавлением меди или стали. Недостаток – высокая скорость износа и большая цена – от тридцати, до пятидесяти баксов.

4. Керамические колодки. Данные устройства отличаются наибольшей эффективностью, но и самой высокой ценой. Их преимущество – высокое качество торможения, стойкость к повышенным температурам и попаданию влаги.

В составе – различные металлы, керамические волокна. Керамические колодки в меньшей степени подвержены нагреванию и бережно относятся к тормозным дискам. Главный и единственный недостаток – это цена, она начинается с сотни долларов.

При появлении первых признаков неисправности колодки не стоит оттягивать ремонт – сразу же измеряйте толщину устройства и производите замену. Тем более, теперь вы знаете, как определиться с проблемой и выбрать лучшие колодки. Удачи на дорогах и конечно же без поломок.

Задние тормоза

Устройство

Mitsubishi Lancer 2.0 Бортжурнал Замена колодок ручника

Если автовладелец справился с заменой планок на передних колесах, то вопрос как заменить задние тормозные колодки будет для него стоять не так остро. А если на машине обе пары тормозов дисковые, то такая замена вообще не составит труда.

Если же на задних колесах тормоза барабанного типа, то произвести замену будет немного сложнее. Но следуя нижеописанным советам, сделать это правильно не столь трудно. Барабанные тормоза несут меньшую нагрузку при остановке, в отличие от передних дисковых. Естественно, устройство их разнится. Механизм тормоза задних колес состоит из таких составляющих:

  1. Гайка, фиксирующая ступицу.
  2. Ступица, на которую крепится колесо.
  3. Пружина, стягивающая нижнюю часть колодок.
  4. Одна из тормозных колодок.
  5. Пружина направляющая.
  6. Цилиндр колесный тормозной.
  7. Пружина, стягивающая верхнюю часть колодок.
  8. Разжимная (распорная) планка.
  9. Палец, фиксирующий рычаг ручника.
  10. Рычаг, ручного тормоза.
  11. Кожух, защищающий механизм от грязи.

В отличие от дискового барабанный тормозной механизм работает немного по-другому. При нажатии педали тормозная жидкость поступает по трубкам и шлангам и воздействует на оба поршня в рабочем цилиндре. Поршни прижимают планки к боковым сторонам барабана, тем самым замедляя скорость движения.

Процесс замены

При подготовке к этим работам также нужно выбрать ровную поверхность. Фиксируем передние колеса упорами. Не выжимая ручной тормоз, включаем первую передачу. Затем ослабляем болты, крепящие колесо к ступице. Домкратом поднимаем одну сторону. Выставляем под нее опорную подставку. После чего выкручиваем болты и снимаем колесо. Теперь можно приступать к разборке механизма:

Первым делом переходим к снятию тормозного барабана, зафиксированного на ступице двумя направляющими шпильками. Выкручиваем шпильки. Если барабан легко не снимается, вкручиваем поочередно в другие имеющиеся отверстия два подходящих по диаметру болта (или те же самые шпильки). Используем их как съемник.

  • Получив доступ к механизму, сначала сжимаем мощной отверткой или монтировкой разведенные поршни цилиндра, воздействуя на планки. Если этого не сделать, невозможно будет одеть назад барабан, поставив новые колодки. Не забываем следить за уровнем тормозной жидкости, который при сжатии поршней цилиндра может вылиться из бачка. Поэтому перед началом работ нелишним будет избыток жидкости удалить из бачка при помощи большого шприца.
  • Затем пассатижами или круглогубцами, снимаем обе стягивающие пружины: верхнюю и нижнюю.

  • Отсоединяем тросик ручника от рычага. Снимаем разжимную планку.
  • Теперь демонтируем сами колодки.

С колодки, находящейся сзади, демонтируем сам рычаг ручника. Установка колодок и сборка механизма тормозов своими руками выполняется в обратном порядке.

Закончив работу с одним колесом,повторяем то же самое и на втором.

Заменив колодки перед выездом на дорогу нужно выполнить несколько контрольных действий. Сев за руль нажать тормозную педаль энное количество раз, чтобы поршни, разжавшись, подвели к дискам колодки. Затем, выехав на свободное место без препятствий, проверьте на ходу работу тормозов. Следите, чтобы не было заносов при торможении, свидетельствующих о неравномерном срабатывании тормозов.

Тормозная колодка — что это и какие функции выполняет?

Тормозная колодка представляет собой элемент тормозной системы, которая входит в состав любого автомобиля, а также основной рабочий «орган». Именно колодка отвечает за создание ускорения, замедляющего движение транспортного средства за счёт соприкосновения с поверхностью колеса и диска. Таким образом, сила нажатия «превращается» в тормозной момент.

Тормозные системы колодочной разновидности функционируют за счёт преобразования энергии. Кинетическая энергия движения машины «превращается» в тепловую благодаря интенсивному трению колодки о диск, колёсную пару или барабан. При нажатии на соответствующую педаль в тормозном приводе образуется давление воздушных масс, тормозной жидкости, а также натяжение троса. Последнее передаётся на исполнительные механизмы, такие как цилиндры и кулак. Именно они отвечают за то, чтобы колодка как можно сильнее взаимодействовала с поверхностью диска или барабана.

Чем сильнее она прижимается, тем эффективнее будет торможение. Во время подобного взаимодействия пара трения, то есть колодка и диск, сильно нагревается и «впитывают» в себя кинетическую энергию движущегося транспортного средства. В результате оно останавливается.

Устройство тормозной колодки нельзя назвать сложным. Она представляет собой пластину, выполненную из металла. Она играет роль основы, на которой установлена накладка фрикционной разновидности. Эта конструкция «повторяет» форму поверхности, с которой взаимодействует (диск, барабан), поэтому имеет форму полукруга или прямую.

Накладка фиксируется на колодке при помощи специальных заклёпок и клея. На некоторых моделях современных автомобилей колодка оборудуется датчиками износа. В состав современных колодок входит специализированное фрикционное покрытие, которое предназначено для защиты и сохранения целостности конструкции в экстремальных условиях (температура колодок во время функционирования тормозной системы часто достигает 1000 градусов).

Благодаря наличию фрикционного покрытия колодки способны переносить эксплуатацию при экстремальных температурах в течение продолжительного срока службы. Автолюбителю необходимо помнить, что если есть желание избежать преждевременного износа, то необходимо предохранять тормозные колодки от контакта с водой, машинным маслом, агрессивными жидкостями, такими как антифриз или тормозная жидкость, а также избыточного перегрева.

Когда эффективность торможения падает, при нажатии на педаль возникает визг, происходит полное истирание накладки и замедление транспортного средства происходит только за счёт металлической основы — это верный признак износа колодки. Требуется произвести замену.

Советы по замене тормозных колодок

тормозные элементы нагреваются при эксплуатации автомобиля, поэтому, прежде чем приступать к работе, дайте конструкции остудится или используйте перчатки
обращайте внимание на тормозные диски, т.к. в случае их деформации новые тормозные колодки не будут эффективно работать, могут появится шумы и вибрации
замену колодок необходимо производить на обоих колесах одной оси
не откручивайте тормозной шланг от суппорта, иначе в тормозную систему попадет воздух
нельзя менять колодки между левым и правым колесом, а также внутреннюю и внешнюю, т.к

это приведет к неравномерному торможению.

Аналогично меняются и задние тормозные колодки, но только если они дисковые. Замена задних барабанных тормозных колодок производится несколько иначе.

Необходимые инструменты

Для передней и задней оси вам понадобятся кардинально разные наборы инструментов. Начнём с простого. Для замены передних колодок дисковых тормозов вам понадобятся:

  • плоская отвёртка;
  • рожковые ключи на 13 и 17;
  • щётка по металлу.


При отсутствии WD-40 можете воспользоваться керосином. Распыляйте его из одноразового пульверизатора Следующий перечень для замены задних накладок ВАЗ 2109 (21099) может понадобиться не весь, но нужно быть готовым к сложностям. Полный рекомендуемый список:

  • молоток (желательно побольше);
  • плоскогубцы;
  • плоская отвёртка и щётка по металлу;
  • смазка WD-40;
  • деревянный брусок или доска;
  • два рожковых ключа на 13;
  • головка на 13 с удлинителями.

Надеваем перчатки и приступаем к работе.

Как прокачивать и обкатывать тормоза

После замены деталей прокачать систему, даже когда суппорты не снимали. Работу проще всего делать вдвоем, заранее приготовить все необходимое: свежую тормозную жидкость, обрезанную пластиковую бутылку и кусок шланга, который должен плотно надеваться на развоздушивающий штуцер. Последовательность действий:

  1. Открыть крышку на расширительном бачке, налить жидкость до самого верха. Начинать с колеса, расположенного дальше всего от главного тормозного цилиндра.
  2. Налить в емкость немного тормозной жидкости, надеть один конец шланга на штуцер, второй опустить в бутылку.
  3. Помощник должен несколько раз энергично нажать на педаль и зажать ее в нижнем положении. Штуцер аккуратно открутить на половину оборота или немного больше, следить, как жидкость выходит в емкость, через несколько секунд закрыть. Проводить работу до тех пор, пока в выдавливаемом составе не исчезнут пузырьки воздуха.
  4. Также прокачать остальные колеса. Следить за уровнем в бачке, доливать, если он падает ниже отметки.

После окончания работы надеть резиновые заглушки и поставить колеса на место. Убедиться, что система работает как следует, для этого разогнаться и резко нажать на педаль. Если машину уводит в сторону, значит, прокачка проведена неправильно, нужно повторить ее еще раз.

После замены колодок и дисков систему надо обкатать. В первое время не нажимать педаль слишком резко, делать это плавно и прерывисто. После пробега в 300 километров разогнаться на трассе и несколько раз резко затормозить, окончательно притереть детали. После этого ездить, как обычно.

Заменить диски и колодки своими руками несложно, если соблюдать инструкцию по проведению работ. Выбирать качественные запасные части, чтобы тормоза работали как следует и обеспечивали безопасность. После замены обязательно прокачивать тормозную систему и обкатывать ее не меньше, чем 300 километров.

Признаки износа

Отвечая на вопрос: «как часто менять тормозные колодки?» необходимо для начала рассмотреть признаки, по которым определяется предельный износ колодок. От того, насколько они стерты или пришли в негодность зависит частота замены. Определить предельный износ тормозных колодок можно по различным косвенным признакам. Необходимо лишь правильно интерпретировать и не игнорировать их. Симптомами износа тормозных колодок являются:

Увеличение тормозного пути

То есть, ввиду того, что фрикционный материал максимально стерт, а соприкосновение колодки с диском происходит за счет металлического основания, то и коэффициент торможения снижается, увеличивая длину тормозного пути.

Нарушение прямолинейности во время торможения

Это возможно при неравномерном износе тормозных колодок и неправильной работе суппорта, при котором один из дисков зажимается сильнее.

Снижение жесткости тормозной педали и увеличение ее хода

Еще один признак неисправности тормозной системы, в том числе износа тормозных колодок. Кроме того, если вы нажали на педаль тормоза, а она не вернулась в обратное положение, то это говорит о том, что колодки стерлись полностью, а сама она из-за высокой температуры пригорела к диску.

Положение исправит только ремонт с заменой диска и колодок.

Снижение уровня тормозной жидкости

Ввиду того, что при износе накладок ширина колодки уменьшается – поршням суппорта приходится при торможении выдвигаться дальше, что уменьшает уровень тормозной жидкости в бачке.

Появление скрипа и скрежета

Этот признак износа появляется тогда, когда фрикционный материал стирается полностью, а торможение происходит за счет металлического основания колодки.

Появление темного налета или пыли на колесных дисках

Темная угольная пыль – признак истирания фрикционного материала

Металлическая пыль – признак стирания тормозного диска основанием изношенной тормозной колодки.При возникновении подобных признаков стоит обратить внимание на тормозные колодки и их состояние. Ведь при их критической изношенности могут возникнуть более серьезные проблемы в виде заклинивания тормозных колодок и разрушения ступичных узлов. Кроме того, современные автомобили комплектуются специальными электронными датчиками, показывающими состояние колодок и уровень их изношенности

После того, как накладка сотрется до критического уровня на панели загорится лампочка. В механических датчиках в подобных условиях будет слышен металлический скрип и скрежет, который издает пластина, закрепленная за основание колодки, которая при стирании накладки до минимального значения начинает соприкасаться с тормозным диском. Это явный признак того, что пора менять колодки

Кроме того, современные автомобили комплектуются специальными электронными датчиками, показывающими состояние колодок и уровень их изношенности. После того, как накладка сотрется до критического уровня на панели загорится лампочка. В механических датчиках в подобных условиях будет слышен металлический скрип и скрежет, который издает пластина, закрепленная за основание колодки, которая при стирании накладки до минимального значения начинает соприкасаться с тормозным диском. Это явный признак того, что пора менять колодки.

Еще одним способом определения уровня износа колодок является их визуальный осмотр. Если фрикционный слой истерт и ширина его составляет менее 5 мм, то такую колодку необходимо менять. Критической толщиной накладки считается 1,5 – 2 мм. Наличие на колодке маслянистой жидкости и ее неравномерный, заметный глазу, износ также являются основанием для замены.

Таким образом, ответ на вопрос «через сколько менять тормозные колодки?» прост. При первом возникновении вышеописанных признаков. А вообще не желательно доводить износ накладок колодки до уровня меньше 5 – 6 мм, так как это может привести к износу тормозных дисков, течи тормозных цилиндров и полному отсутствию тормоза автомобиля.

Замена передних тормозных колодок (дисковые тормоза)

Передние тормозные колодки испытывают большую нагрузку при торможении, чем задние. Передние тормозные колодки приходится менять значительно чаще. Следует учитывать, что нужно менять колодки только парами – обе передние или обе задние. Рассмотрим алгоритм замены передних колодок на дисковых тормозах.

Перед заменой колодок автомобиль устанавливают на ровной поверхности, ставят на стояночный тормоз. Открыв капот, снимают крышку бачка тормозной жидкости для облегчения перемещения поршня рабочего цилиндра. После установки под колеса противооткатных башмаков и ослабления колесных болтов автомобиль поднимают домкратом.

Теперь переходите к выполнению основных операций по замене:

1. Выверните руль, так как это обеспечит хороший доступ к суппорту. Осмотрите тормозной диск, оцените его состояние.

2. Полностью выверните направляющие суппорта, верхнюю и нижнюю. Удалите направляющие. Поднимите крышку суппорта.

Важно! Закрепите суппорт подручными материалами, например проволокой или ремнем, к деталям подвески. Это предотвратит повреждение тормозных шлангов

3. Вдавите поршень при помощи большой плоской отвертки.

4. Плоской отверткой подденьте старые колодки и демонтируйте их. Отделите противоскрипные пластины. Необходимо смазать пластины тонким слоем смазки.

5. Желательно снять и скобы для того, чтобы смазать их. Покройте их смазкой со всех сторон.

6. Очистите посадочное место от грязи.

7. Подготовьте новые колодки. Нанесите смазку на уши колодок и те места, на которые крепятся противоскрипные пластины.

8. Руководствуясь инструкцией к автомобилю, установите новые тормозные колодки. Удалите ветошью излишки смазки.

9. Покройте смазкой периметр поршня. Установите на место суппорт. Действуйте аккуратно, чтобы не повредить направляющие суппорта.

10. После подготовки направляющих, которая заключается в нанесении тонкого слоя смазки, устанавите их, хорошо закрутив.

11. Теперь повторите все операции на втором колесе.

12. После замены обеих колодок проверьте герметичность тормозной системы неоднократным нажатием на тормозную педаль.

Важно! Не забудьте закрыть крышку бачка тормозной жидкости, так как гигроскопичная тормозная жидкость не переносит длительного контакта с воздухом

Снимаем старые

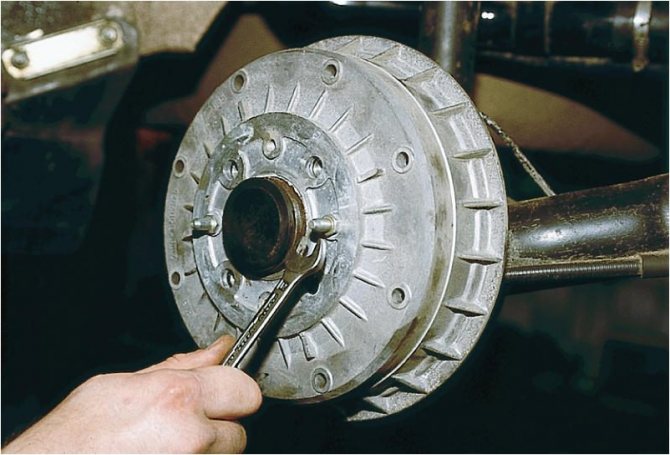

Поддомкрачиваем заднее колесо ВАЗ 2107 и снимаем его. Предварительно необходимо принять необходимые меры безопасности: установить под колеса башмаки, подставить под кузов страховочную подпорку. Эта задача, как правило, не вызывает затруднений. Дальше будет немного сложнее. Случается, тормозной барабан прикипает к полуоси, и снять его стандартными средствами невозможно.

В таком случае барабан «срывают» — выкручивают направляющие, заводят автомобиль, включают передачу и повышают обороты, после чего резко нажимают на тормоз.

Будьте очень осторожны при выполнении этой операции – обеспечьте надежную фиксацию автомобиля ВАЗ 2107, чтобы он не сорвался с домкрата.

  • Снимаем тормозной барабан и проверяем состояние накладок тормозных колодок. Кроме износа может иметь место частичный обрыв накладок, так как в отличие от передних, задние не являются цельными. Определяем, нужна ли замена одной или обеих колодок.
  • При помощи плоской отвертки снимаем нижнюю стягивающую пружину;
  • Плоскогубцами снимаем пружинные фиксаторы с направляющих, проворачивая их до совпадения прорезей;
  • Надавливая отверткой на один из концов верхней пружины, снимаем ее.

Это последнее действие, после которого колодки ничто больше не держит, и они падают.

Когда требуется замена изделий

Как и для передних колес, так и для задних характерно применение 4 тормозных колодок для обеспечения эффективного торможения. Только по конструкции эти изделия отличаются, хотя принцип действия имеют аналогичный.

Задние колодки ВАЗ 2107 представлены в виде дугообразной стальной конструкции, на внешнюю часть которой нанесен фрикционный слой. Именно за счет трения этого слоя о внутреннюю часть барабана обеспечивается остановка автомобиля. Если своевременно не заменить тормозные элементы, то это будет чревато развитием непредсказуемых последствий, ведь самое главное для любого автомобиля – это исправность системы торможения.

Менять задние тормозные колодки на ВАЗ-2107 необходимо тогда, когда фрикционная накладка стирается до толщины менее 1,5 мм. Определить этот факт без снятия колеса и демонтажа барабана не удастся. Но это один из основных способов определения неисправности тормозной системы. Существует и второй вариант, который более удобный и не требует демонтажа заднего колеса. Для того необходимо прислушаться на предмет проявления признаков скрипа задних колес, а также скрежета и отсутствия эффекта торможения, но это чревато повреждением самого барабана. Можно выжать ручник, став при этом на склоне, и проверить исправность его работы. Конечно, на ручнике может ослабнуть тросик, но если его подтянуть, а эффекта все равно не будет, то пора приступать к замене колодок. Если задние тормоза не функционируют, значит пришла пора поменять колодки. Менять их рекомендуется комплектом на обоих задних колесах, так как зачастую стираются они одновременно. Что представляет собой процесс замены задних тормозных колодок на ВАЗ-2107, определим далее.

Особенности замены задних колодок

Вначале проведения работ следует отметить, что ручник необходимо изначально опустить в крайнее нижнее положение. Это позволит демонтировать тормозной барабан, и тем самым добраться до изношенных деталей. Начинать замену тормозных колодок ВАЗ 2107 необходимо с того, что снимается заднее колесо:

  • За колесом располагается барабан, который также необходимо демонтировать. С этим проблем не возникает, поэтому движемся далее.
  • После снятия барабана необходимо осмотреть изношенные колодки. Если толщина фрикционной накладки превышает 1,5 мм, то заменять изделия нет необходимости. Перед проведением дальнейших работ требуется очистить механизм от грязи и пыли. Для этого использовать можно щетку или тряпочку.
  • Если изделия нуждаются в замене, то необходимо взять отвертку, после чего демонтировать первоначально верхнюю, затем нижнюю соединительные пружинки. Если отверткой демонтировать не получается, значит следует воспользоваться пассатижами. На фото ниже показана пружинки, которую следует демонтировать.
  • Далее необходимо снять фиксаторы, которые состоят из стержня, шайбы и пружинки. Эти шайбы надо повернуть на 90 градусов, чтобы снять их через прорези. Вот как выглядят эти шайбы, которые держат колодки.

  • Аналогичные процедуры проводятся и со второй колодкой.
  • После снятия пружин и фиксаторов колодки самостоятельно извлекаются.
  • Выпрямляется фиксирующий шплинт ручника. На фото ниже показано расположение фиксирующего шплинта. Теперь требуется расшплинтовать рычаг стояночного тормоза. Это можно сделать при помощи пассатижей. После этого снимается шайба, затем рычаг.

  •  В процессе демонтажа у вас возникнет вопрос, а что же делать с наконечником стояночного тормоза? Его нужно отсоединить от изделия, после чего оставить висеть.
  • Все детали стояночного тормоза, которые были сняты со старого изделия, при необходимости рекомендуется поменять на новые.

Задние тормозные колодки на ВАЗ 2107 следует устанавливать в порядке обратном снятию. Перед установкой нужно не забыть максимально свести поршеньки тормозного цилиндра. Несмотря на простую конструкцию, устанавливать их гораздо сложнее, нежели передние. Но проделав процедуру один раз, все последующие ремонты вам будет гораздо проще

Стоимость новых колодок составляет от 800 рублей за комплект, но важно при этом приобретать качественные изделия, а не китайский “ширпотреб”. От этого будет зависеть не только срок службы изделий, но и торможение автомобиля. На этом процедура замены окончена, если остались вопросы, обязательно их задавайте

На этом процедура замены окончена, если остались вопросы, обязательно их задавайте.
