Обзор жидкостных систем охлаждения для видеокарт id-cooling icekimo 240vga-rgb и frostflow 240vga

Система охлаждения своими руками

Систему охлаждения процессора можно приобрести уже в готовом виде. Однако из-за довольно высокой стоимости устройства и не всегда достаточной эффективности предлагаемых моделей, допускается сделать её самостоятельно и в домашних условиях.

Получившаяся система будет не такой привлекательной на вид, но вполне эффективной в действии.

Для самостоятельного изготовления системы следует сделать:

• Ватерблок;
• Радиатор;
• Помпу.

Повторить конструкцию большинства СВО, выпускаемых серийно, вряд ли удастся. Однако, немного разбираясь в компьютерах и термодинамике, можно попробовать сделать что-то похожее если не на вид, то хотя бы по принципу действия.

Изготовление ватерблока

Главную деталь системы, на которую приходится максимум выделяемого процессором тепла, изготовить сложнее всего.

Для начала выбирается материал устройства – обычно это листовая медь. Затем следует определиться с габаритами – как правило, для охлаждения достаточно блока 7х7 см с толщиной около 5 мм.

Геометрическая форма устройства принимается такой, чтобы находящаяся внутри жидкость максимально эффективно омывала все элементы охлаждаемой конструкции.

Конструкция ватерблока своими руками

В качестве основания ватерблока можно выбрать, например, медную пластину, а рабочую структуру изготовить из тонкостенных медных трубок. Количество трубок на примере принято равным 32 шт.

Сборка осуществляется с использованием припоя и электропечи, нагретой до температуры 200 градусов. После этого приступают к изготовлению следующей детали – радиатора.

Радиатор

Чаще всего это приспособление выбирают уже готовым, а не изготавливают дома. Найти и приобрести такой радиатор можно либо в компьютерном магазине, либо в автомобильном салоне.

Однако существует возможность и самостоятельно создать необходимый элемент СВО из следующих предметов:

• 4 медных трубок диаметром 0,3 см и длиной 17 см;
• 18 метров медного обмоточного провода (d = 1,2 мм);
• Любого листового металла толщиной около 4 мм.

Трубки обрабатываются припоем, из металла изготавливается оправка шириной в 4–5 см и длиной до 20 см. В ней сверлятся отверстия, куда заводится проволока. Теперь провод наматывается вокруг обмотки.

Процесс повторяют три раза, получив столько же одинаковых спиралей.

Обмотка проволоки для радиатора

Сборку спиралей и трубок начинают, сначала изготовив рамку. Затем натягивают на неё проволоку. Заключительным этапом является соединение рамки с входным и выходным коллекторами системы. В результате получается деталь следующего вида:

Радиатор в сборке

Помпа и другие детали

В качестве помпы допускается брать аналогичное устройство, предназначенное для аквариумов. Достаточно будет прибора производительностью 300–400 л/мин.

Его комплектуют расширительным бачком (плотно закрывающейся пластиковой ёмкостью) и шлангом из ПВХ с проходными патрубками из обрезков металлических (медных) трубок.

Помпа с трубками и бачком для охлаждения

Сборка

Перед тем, как собирать и устанавливать систему, следует удалить заводское устройство, установленное на процессоре. Теперь необходимо:

• Закрепить ватерблок сверху охлаждаемой детали, для чего используют прижимную планку;
• Заправить систему дистиллированной водой;
• Закрепить на внутренней поверхности крышки компьютера радиатор (напротив отверстий). Если вентиляционных отверстий нет, их следует проделать самостоятельно.

Система в сборке

Завершающим этапом должно стать закрепление сначала вентилятора на процессоре (поверх ватерблока). И, наконец, необходимо обеспечить питание для помпы путём установки её рабочего реле внутри блока питания.

Рекомендуется подбирать устройство, рассчитанное на ток 50–100 мА и напряжение 3.3–24 В.

В результате получается собственноручно изготовленная система водяного охлаждения, достаточно эффективно снижающая температуру процессора на 25–35 градусов. При этом экономятся средства, которые могли бы пойти на покупку недешёвого оборудования.

Тематичсекие видеоролики:

Система водяного охлаждения для компьютера — Подробное описание

Система водяного охлаждения своими руками

Систему водяного охлаждения для вашего компьютера можно собрать своими руками. Водяное охлаждение — СВО поможет вам собрать бесшумную и стабильную систему для любых целей. Будь то игровой компьютер или рабочий.

EVGA GeForce GTX 1080 Ti SC2 HYBRID GAMING

CUDA-ядра: 3584 | Частота графического процессора: 1556 МГц | Объем памяти: 11 ГБ | Частота памяти: 11016 МГц | Интерфейс шины: PCI Express 3.0 x16 | DirectX: DirectX 12 | OpenGL: 4.5 | Выходы: 3 x DisplayPort, DVI, HDMI

EVGA GeForce GTX 1080 Ti SC2 HYBRID GAMING является очень эффективной видеокартой с водяным охлаждением от Nvidia. Она основана на архитектуре Pascal и обладает всеми ее преимуществами.

Данная модель оснащена эксклюзивной технологией iCX, которая дает еще больше преимуществ в плане охлаждения. Технология включает наличие 9 термодатчиков и микроконтроллеров, встроенных в печатную плату. Эти датчики фокусируются на каждом ключевом компоненте графического процессора и направлены на охлаждение наиболее нагретого компонента. Они могут даже контролироваться в режиме реального времени и отображаться в экранном меню PXOC. Таким образом, у пользователя есть возможность поддерживать общую температуру.

Гибридная система охлаждения графического процессора обеспечивает лучшие возможности разгона. Карта имеет блок водяного охлаждения для графического процессора и VRAM, тогда как специальная охлаждающая пластина памяти включает в себя радиатор и блок вентилятора для VRM. Система охлаждения здесь настолько эффективна, что иногда даже может снизить температуру загрузки графического процессора вдвое! Невероятно, правда?

Кроме того, технология EVGA iCX представляет собой комбинацию новой печатной платы, тепловых модулей и XOC, что буквально открывает новую эру игр. Вы можете наслаждаться высококачественными играми при самой высокой графике (4K) не думая о том, что видеокарта может перегреться.

Видеопамять составляет 11 ГБ – это больше, чем у модели FTW. Процессор работает на 35% быстрее, чем GeForce GTX 1080. Частота составляет 1556 МГц и может быть разогнана до 1670 МГц.

Внешний вид и конструкция

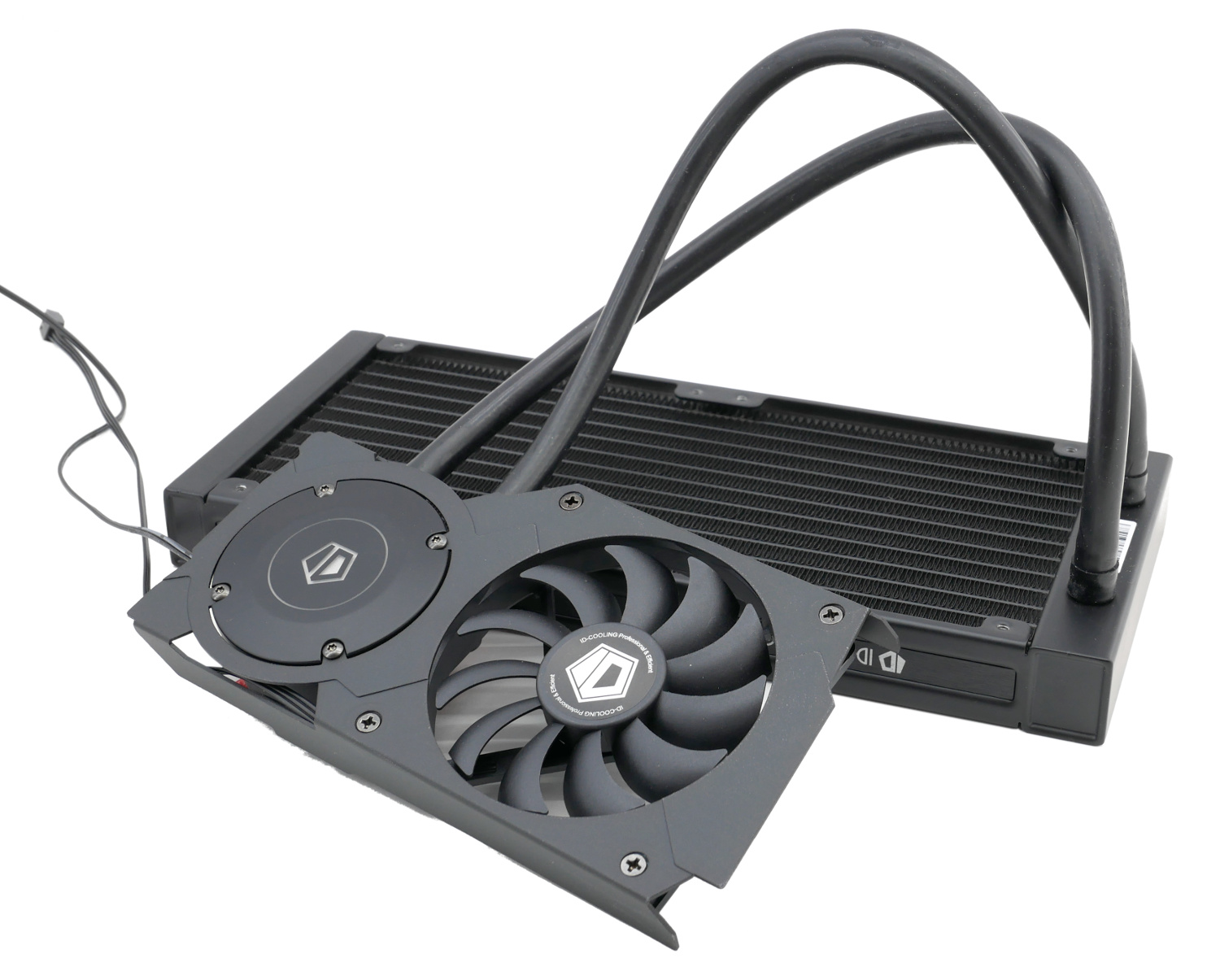

ID-Cooling Frostflow 240VGA является младшей моделью жидкостной системы охлаждения видеокарты в иерархии компании ID-Cooling, и в сравнении с ранее рассмотренной версией ID-Cooling Icekimo 240VGA-RGB отличается дизайном кожуха, вентилятором основного блока и вертушками типоразмера 120 мм, лишенными RGB-подсветки.

В плане других конструктивных особенностей изменения отсутствуют: основной блок соединен резиновыми шлангами с радиатором 240 мм. Декоративный металлический кожух получил минималистичный внешний вид.

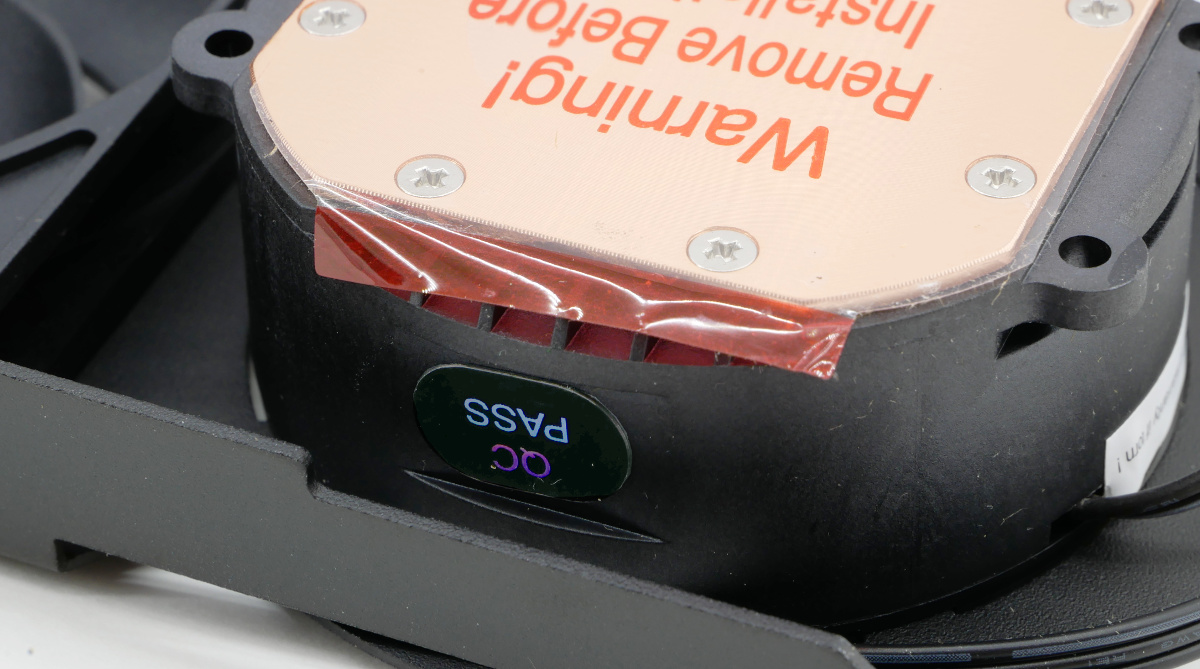

В качестве теплосъемника на ID-Cooling Frostflow 240VGA использован аналогичный радиатор 277 х 120 х 27 мм. Толщина рабочего тела составляет всего 17 мм. Значение FPI равно 19-20.

В креплении используется более простая усадка с фитингами типа «елка».

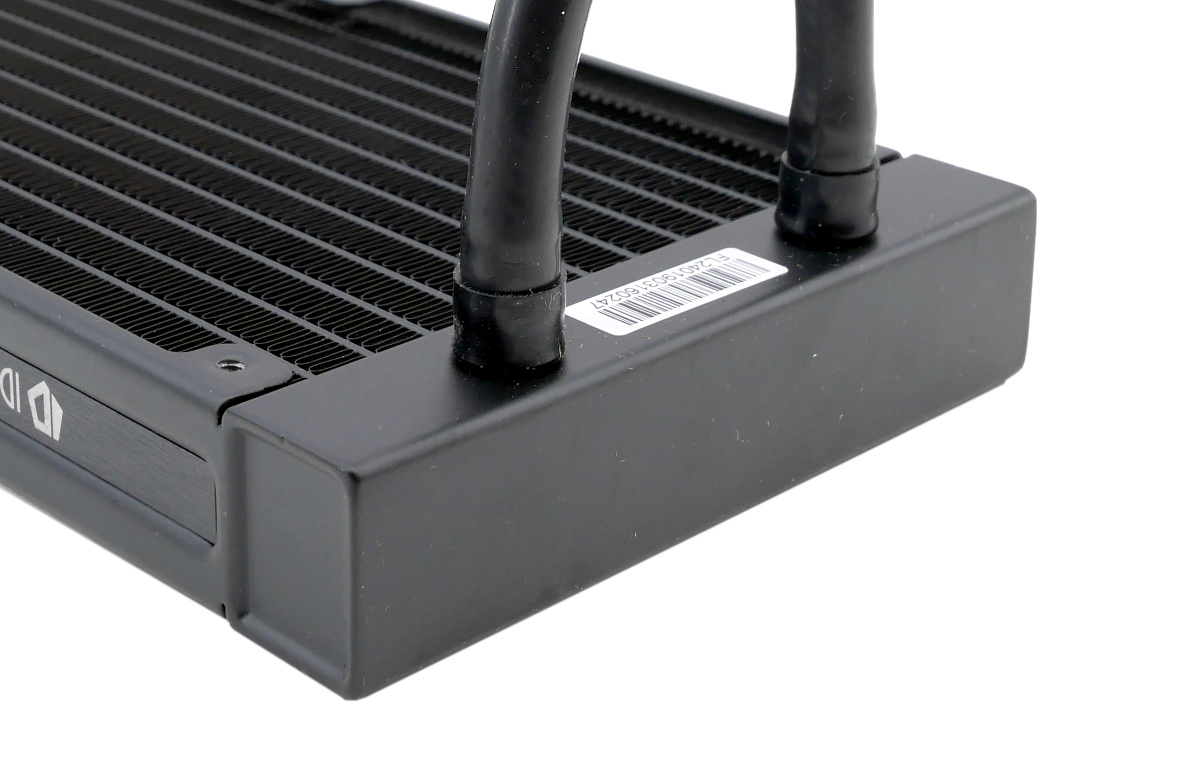

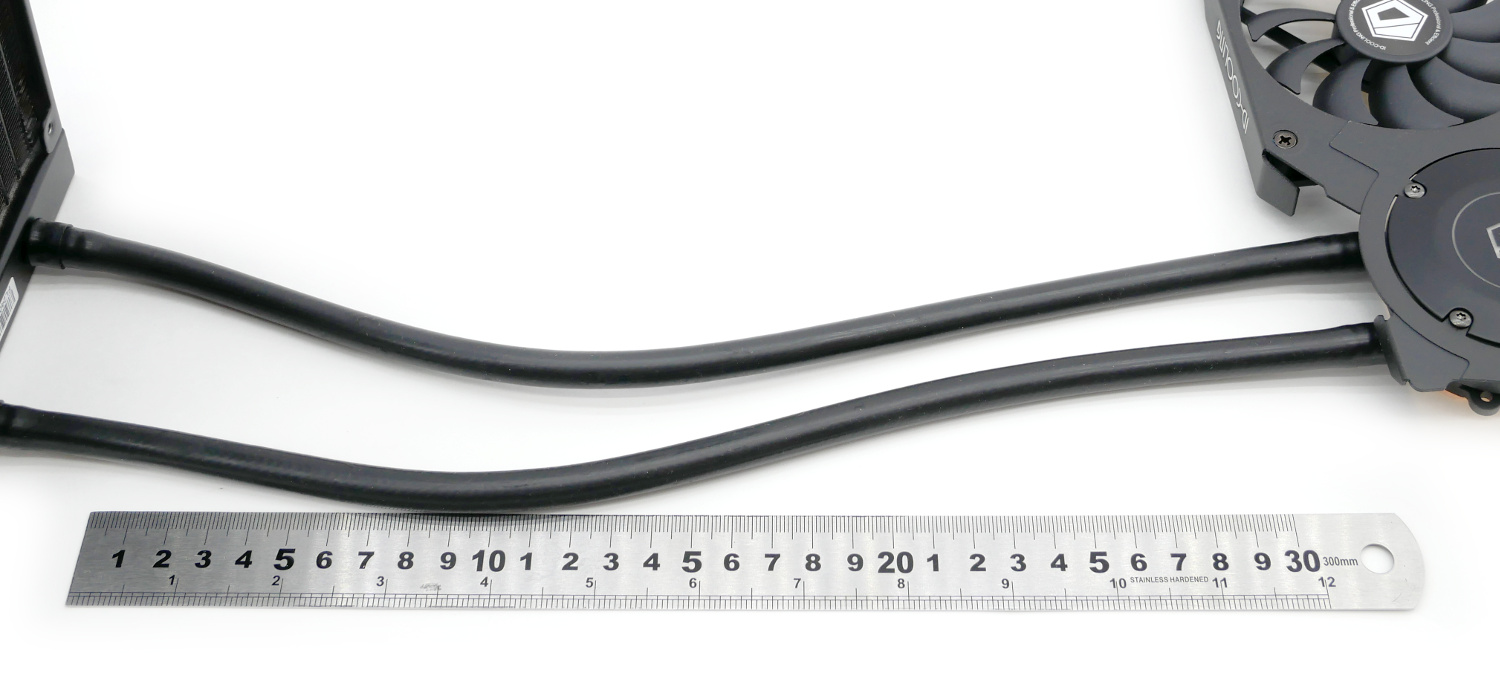

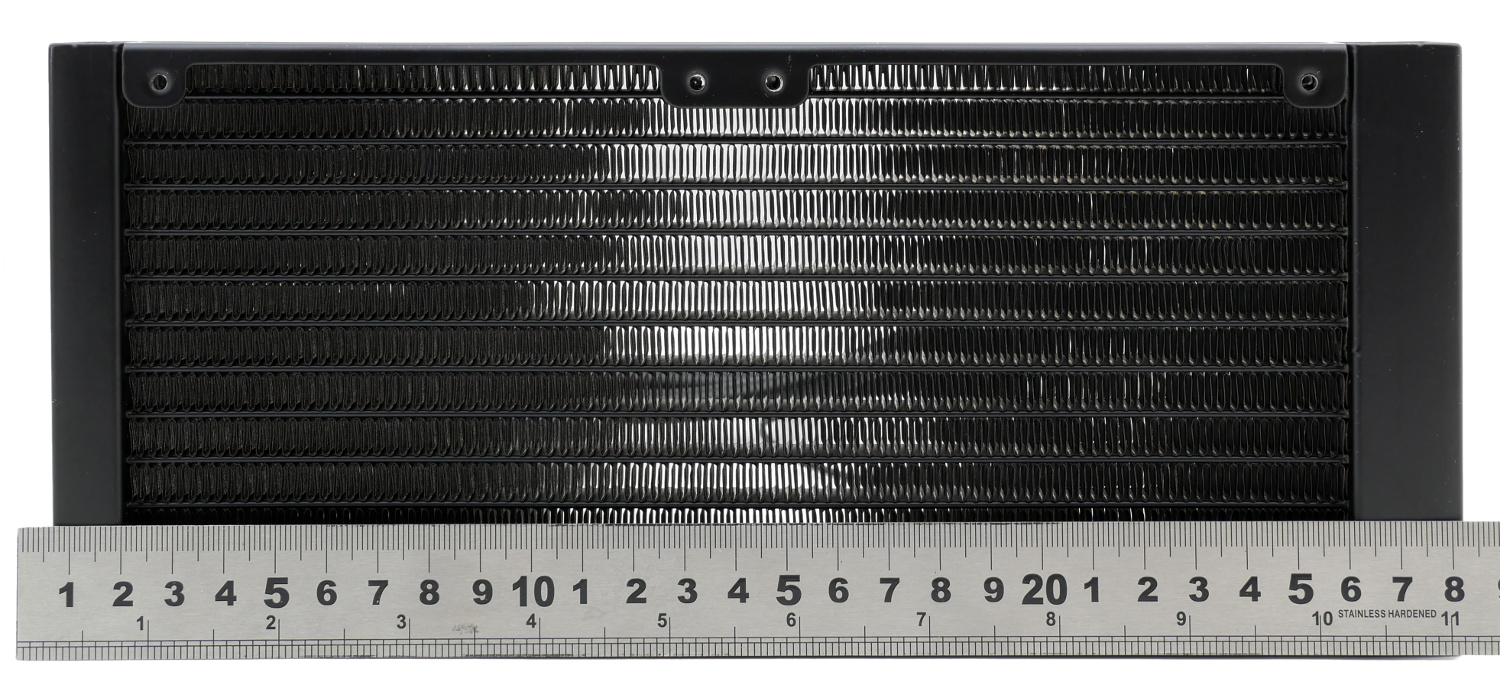

Радиатор и основной блок соединены длинными гибкими шлангами длиной ~340 мм. Благодаря отсутствию внешней оплетки, они более мягкие и податливые для скрутки, что облегчает установку внутри корпуса. Однако теряется визуальный образ.

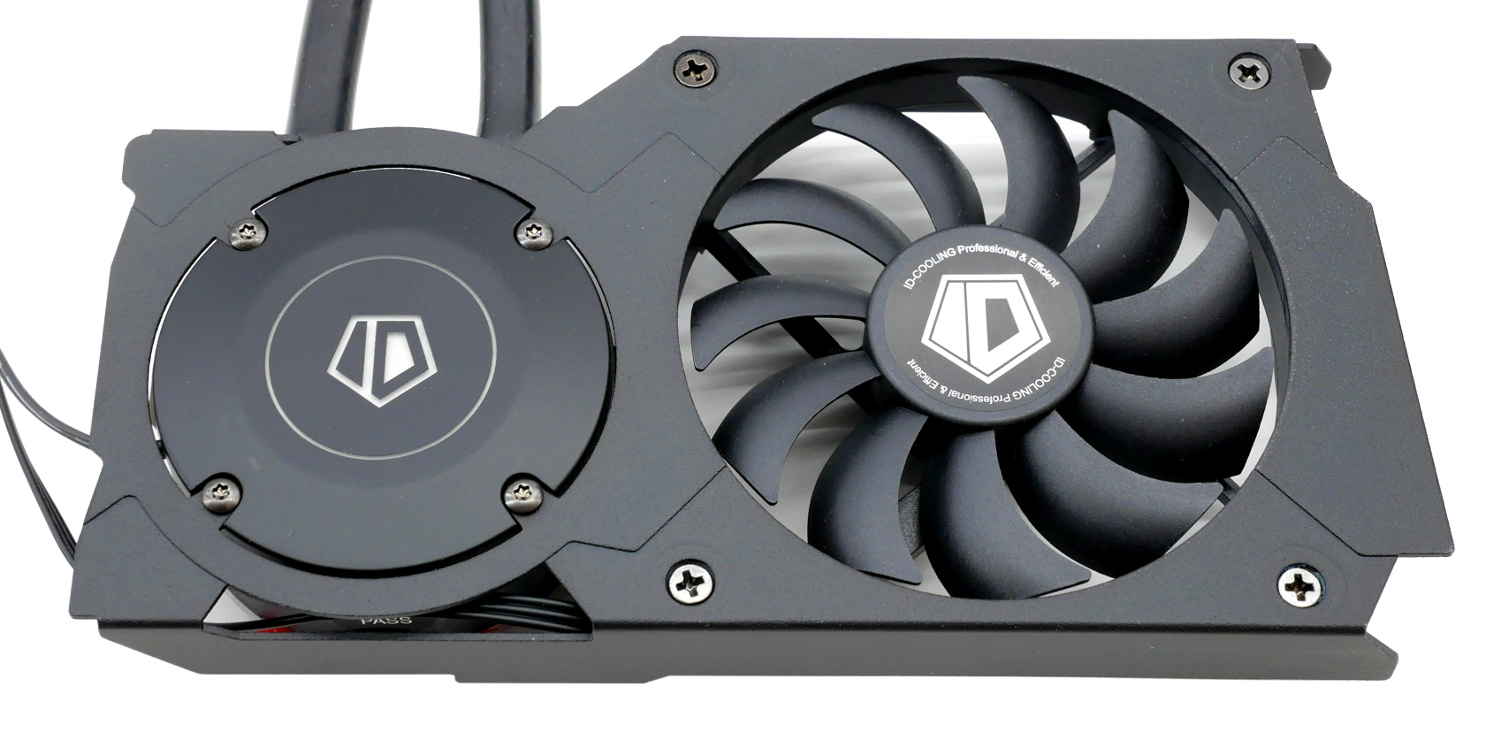

Дизайн жидкостной системы охлаждения ID-Cooling Frostflow 240VGA выполнен в строгом черном стиле без пестрых и ярких элементов. Для соответствия данному образу подсветка отсутствует.

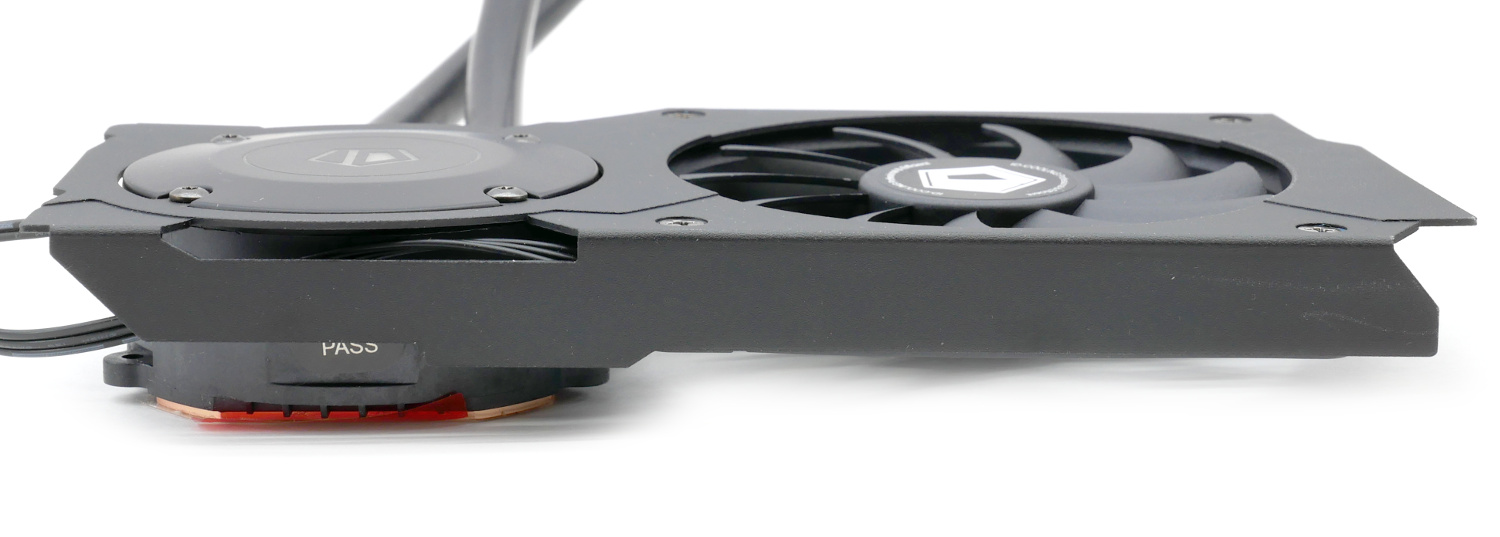

Разработчики переработали основной блок таким образом, чтобы после установки на видеокарту высота вместе с помпой соответствовала двум слотам расширения.

Используется помпа со следующими характеристиками: скорость — 2500 об/мин, издаваемый шум по внутренним замерам разработчиков составляет 25 дБА.

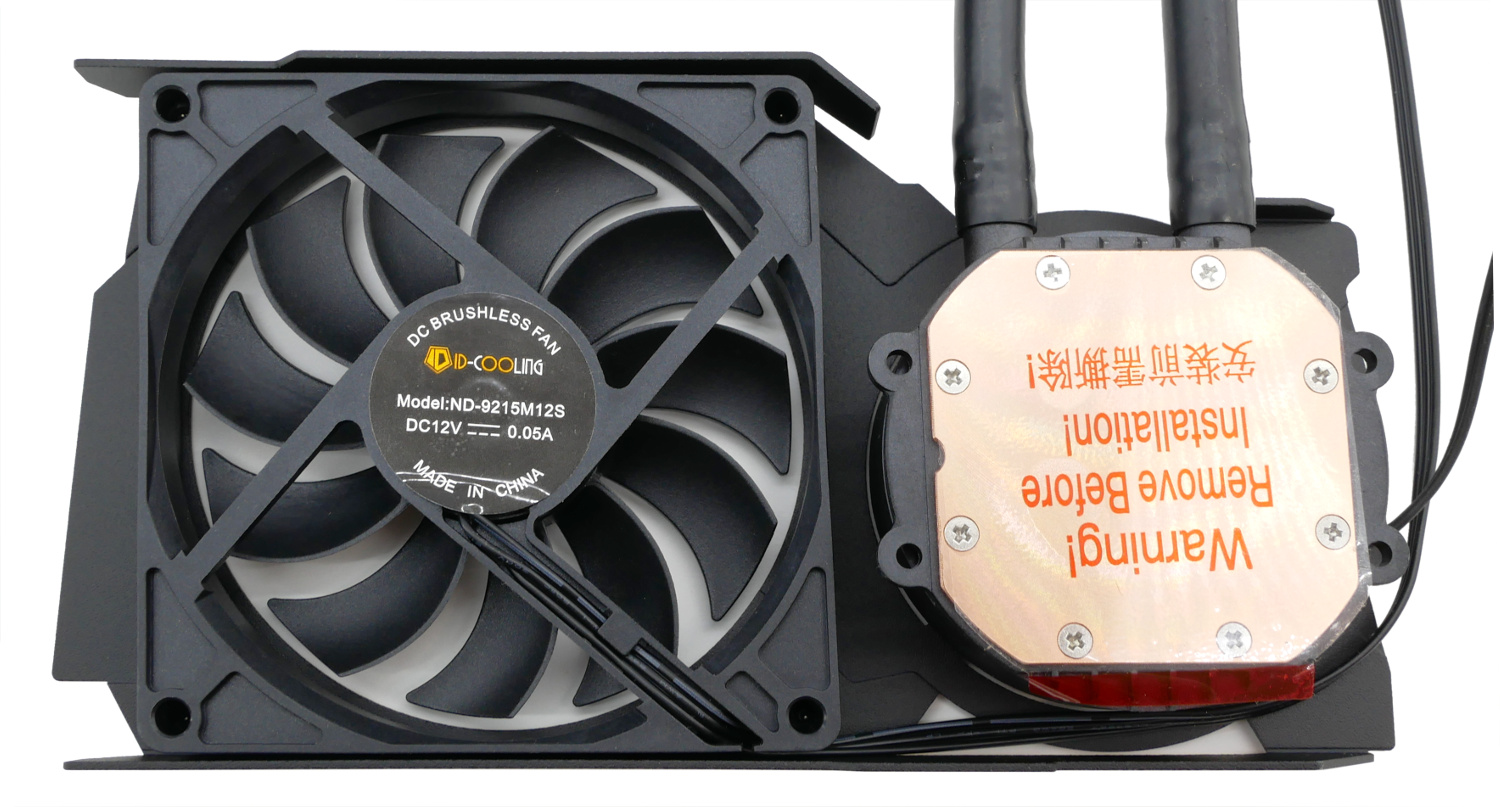

За активное охлаждение и прямой обдув силовой части VRM отвечает другой вентилятор с одиннадцатилопастной структурой. Перед нами модель ND-9215M12S с фиксированной скоростью вращения ~1500 об/мин.

Оба устройства оснащены гарантийным заправочным отверстием.

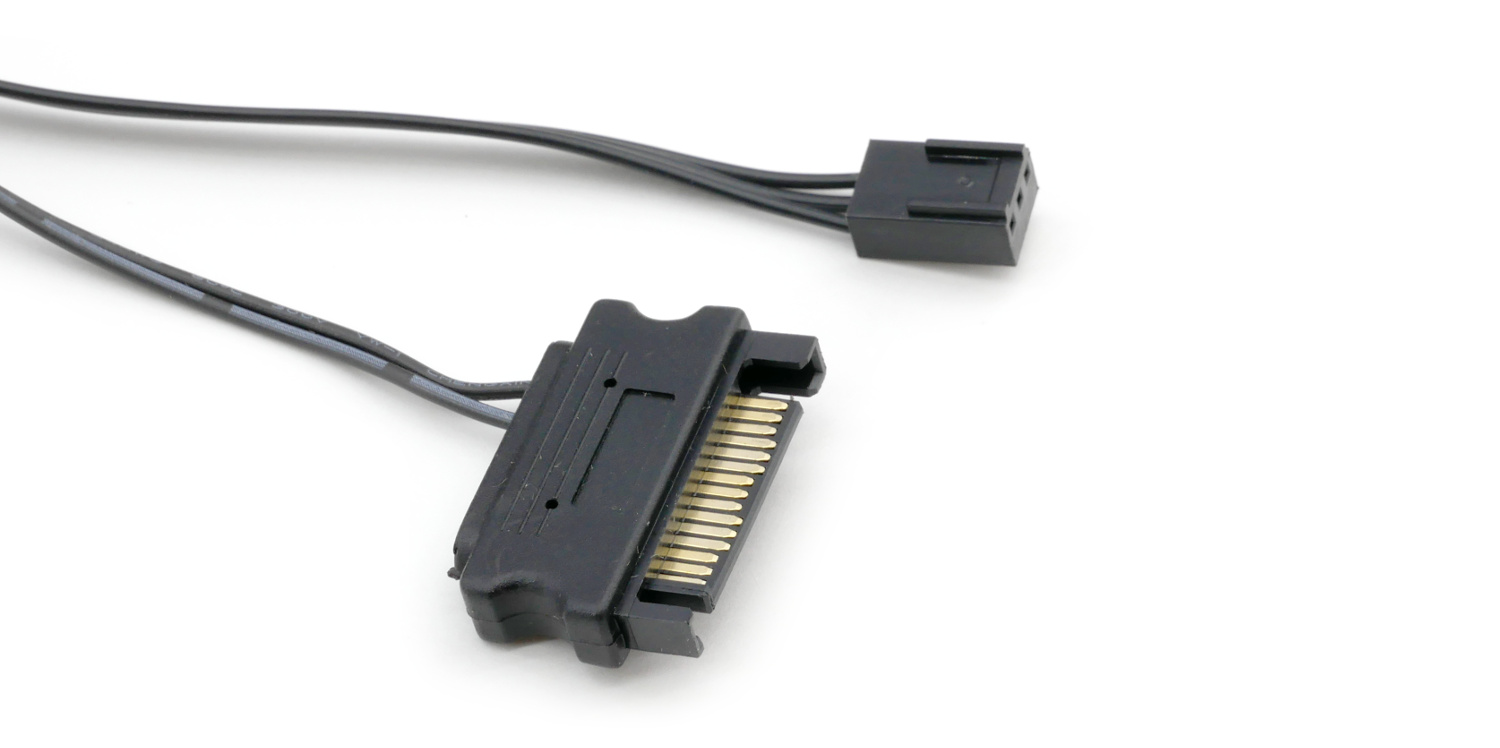

От основного блока отходит провод питания помпы SATA и 3-pin коннектор для управления скоростью вентилятора типоразмера 92 мм.

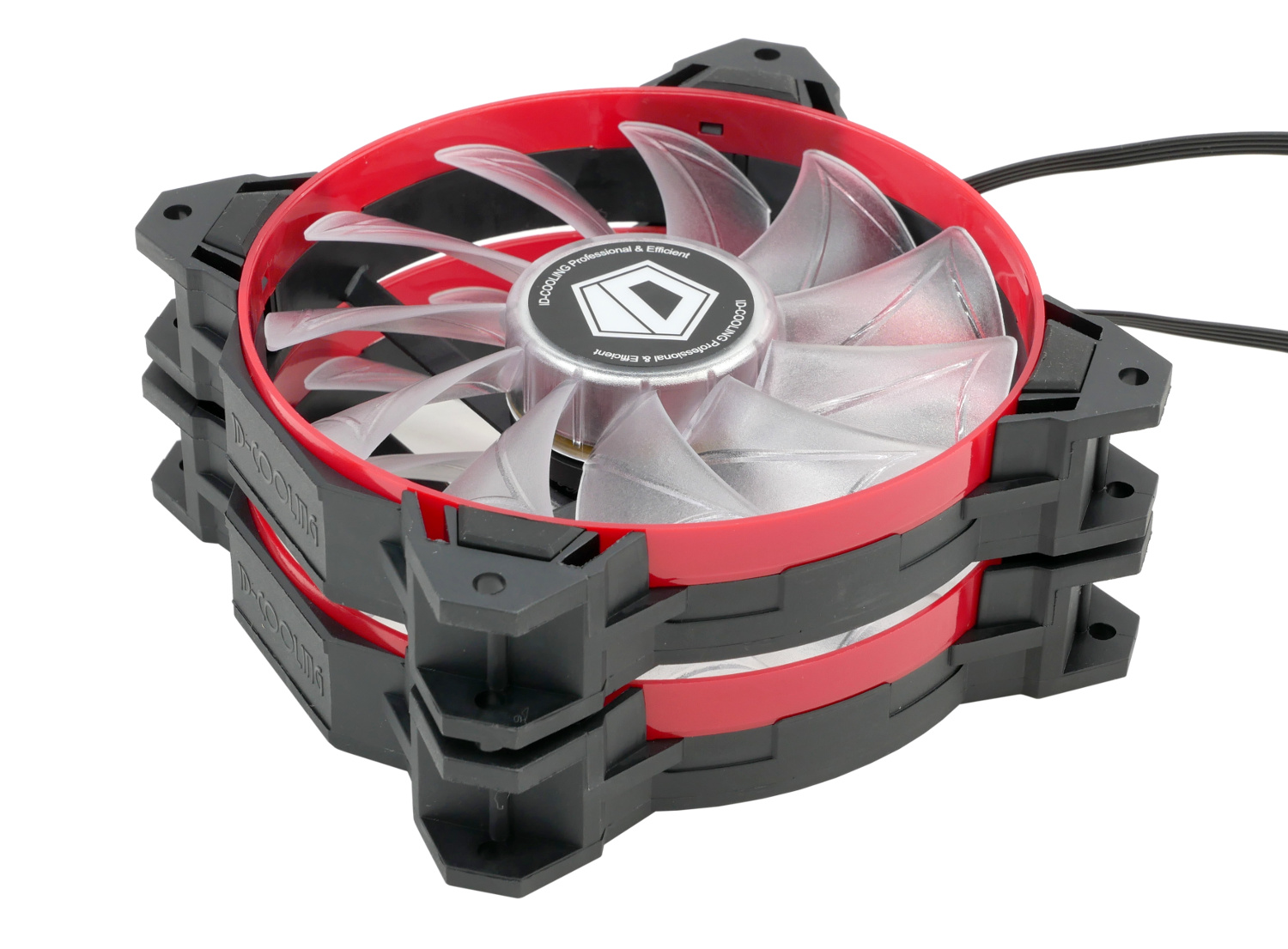

ID-Cooling Frostflow 240VGA использует два вентилятора с красным обременением и подсветкой. Полупрозрачная крыльчатка дополняет образ вертушек.

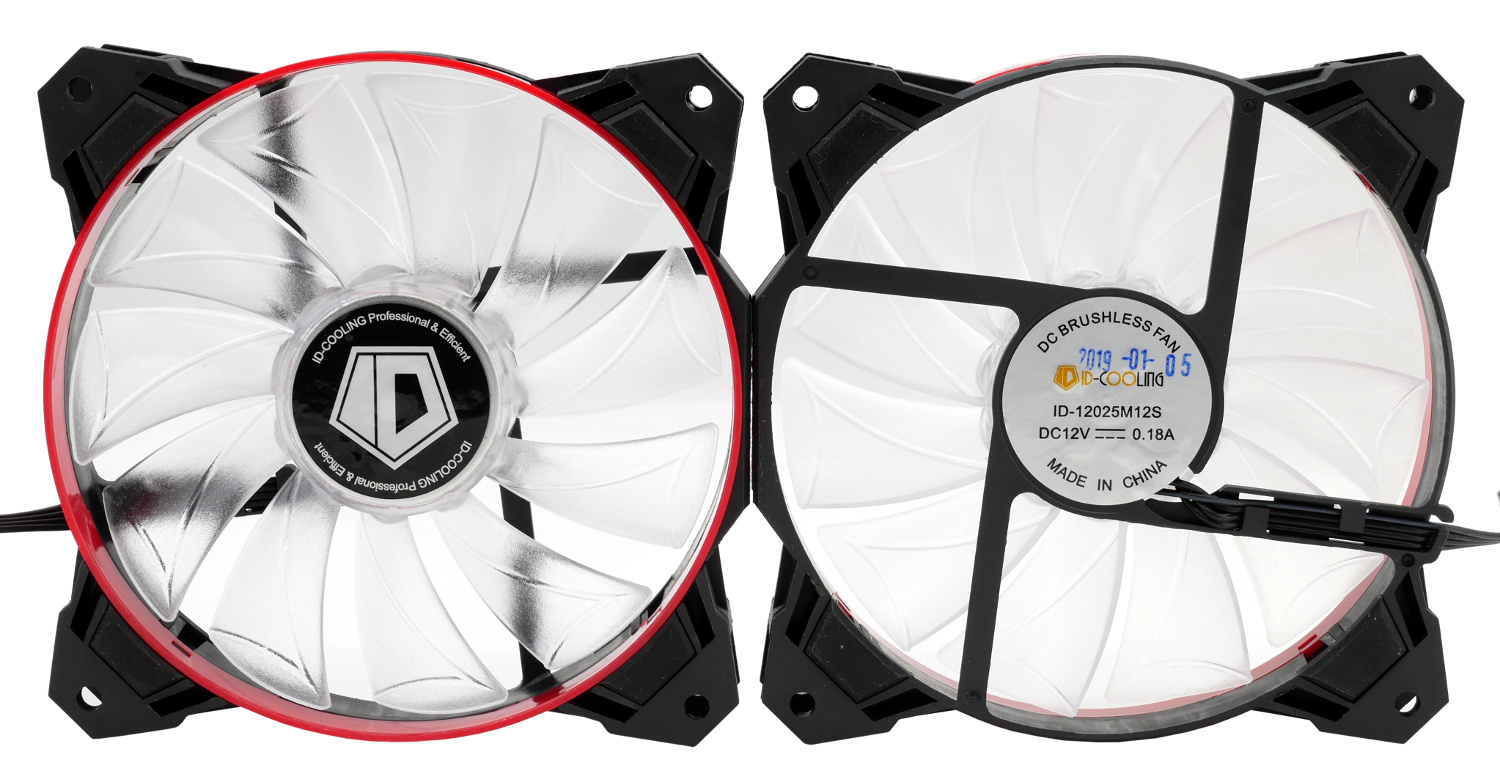

Перед нами модель SF-12025-R с маркировкой ID-12025M12S, скорость вращения составляет 700 — 1500 об/мин, заявлен гидравлический подшипник.

Технические характеристики ID-Cooling Icekimo 240VGA-RGB

Совместимость с креплениями*:

• Монтажные отверстия 53,3 х 53,3 мм:
  • AMD Radeon R9 290X, 290, 285, 280X, 280, 270X, 270, 265;
  • NVIDIA GeForce GTS 450, 250.

• Монтажные отверстия 58,4 х 58,4 мм:

  • GeForce GTX 1080/1070/1060 Series;
  • GeForce GTX 980 Ti, 980, 970, 960, Titan Series;
  • GeForce GTX 780 Ti, 780, 760 Ti, 760;
  • GeForce GTX 680 Ti, 680, 670, 660Ti, 660, 650Ti, 650.

*официальный список совместимых видеокарт не обновлен. Комплект поддерживает актуальные решения. За исключением GeForce GTX 1660 series.

Вентиляторы на радиаторе:

• Размеры: 120 х 120 х 25 мм;
• Тип: двойной подшипник качения;
• Скорость вращения крыльчатки: 900 — 2000 об/мин;
• Воздушный поток: 56,5 CFM;
• Воздушное давление: 1,99 мм водного столба;
• Коннектор: 4-pin PWM ( + 4-pin 12V RGB);
• Номинальное напряжение: 12 В;
• Номинальный ток: 0,25 А;
• Энергопотребление: 3 Вт.

Вентилятор на водоблоке GPU:

• Размеры: 92 х 92 х 15 мм;
• Тип: гидравлический подшипник;
• Скорость вращения крыльчатки: 1500 об/мин;
• Воздушный поток: 24,5 CFM;
• Воздушное давление: 1,25 мм водного столба;
• Коннектор: 4-pin PWM;
• Номинальное напряжение: 12 В;
• Номинальный ток: 0,05 А;
• Энергопотребление: 0,6 Вт.

Гарантия: 2 года.

Трубки

Те, кто хоть раз видел либо кастомное водяное охлаждение для ПК, либо магазинный вариант, знают, что есть во всей конструкции трубки. Обычно именно по таким шлангам проносится вода от одной точки теплообмена к другой. Это обязательный компонент, который, в принципе, может иметь некоторые вариации.

Чаще всего для ПК эти трубки изготавливаются из ПВХ. Есть, конечно, варианты из силикона

На производительность трубка мало оказывает влияния, единственное, на что нужно обратить внимание, – это на диаметр. Меньше 8 мм лучше не приобретать, если собираетесь самостоятельно изготавливать СВО

Лучшие системы водяного охлаждения для компьютера

Основное назначение систем охлаждения ПК – обеспечение бесперебойной и стабильной работы самого компьютера и создание нормальных условий для его пользователя, что подразумевает минимум шума во время эксплуатации.

Эти устройства отводят тепло от таких элементов, как процессор и блок питания, предотвращая их перегрев и последующий выход из строя.

Существует 2 варианта системы охлаждения – пассивное и активное. Второй тип, в свою очередь, делится на воздушное, подходящее для обычных ПК и водяное, которое требуется для систем с очень мощными или разогнанными процессорами.

Жидкостное охлаждение отличается небольшими габаритами, невысоким уровнем создаваемого шума и высокой эффективностью отвода тепла, благодаря чему пользуется большой популярностью.

Для выбора такой системы следует учесть некоторые нюансы, включая:

• Стоимость;
• Совместимость с процессорами или видеокартами;
• Параметры охлаждения.

Ниже приведен список самых популярных систем водяного охлаждения с популярного интернет-каталога Яндекс-маркет.

DeepCool Captain 240

Оригинальная на вид СВО DeepCool Captain 240 оборудована двумя фирменными чёрно-красными вентиляторами с насечками на лопастях. Крыльчатка каждого способна вращаться со скоростью до 2200 об/мин, создавая шум не более 39 дБ.

При этом на системе есть разветвитель, позволяющий установить дополнительно ещё 2 вентилятора. Срок службы, который гарантируется производителем, составляет около 120 тысяч часов.

Вес системы, подходящей для процессоров и AMD и Intel, равен 1,183 кг.

DeepCool Captain 240

Примерная стоимость устройства – от 5500 руб.

Arctic Cooling Liquid Freezer 240

Сравнительно новую систему охлаждения видеокарт Liquid Freezer 240, появившуюся в продаже в конце прошлого года, можно назвать универсальной, так как подходит она для большинства современных процессоров, создавая во время работы уровень шума не более 30 дБ.

Скорость вращения лопастей каждого из 4 вентиляторов – до 1350 об/мин, масса системы – 1,224 кг. Главным достоинством является снижение температуры процессора на 40–50 градусов, а недостатком – лишь громоздкие размеры.

Arctic Cooling Liquid Freezer 240

Покупка такого гаджета обойдётся в 6000 руб.

Cooler Master Nepton 140XL

Эффективная система охлаждения всего системного блока Nepton 140XL отличается увеличенными размерами радиатора и шлангов, а также последовательным, а не параллельным расположением двух вентиляторов.

Благодаря наличию 140-миллиметрового вентилятора JetFlo, обширной площади контакта жидкости с теплосъёмником и высокому качеству обработки последнего она охлаждает достаточно мощные процессоры, включая даже те, которые были разогнаны для увеличения производительности.

При этом эксплуатационный срок устройства, совместимого с процессорами типа Intel (S775, S1150, S1356, S2011) и AMD (AM2, AM3, FM2), достигает 160 тысяч часов. Максимальная скорость вращения лопастей – 2000 об/мин, масса составляет 1,323 кг, а шум при работе не превышает 39 дБ.

Cooler Master Nepton 140XL

DeepCool Maelstrom 240T

Систему Maelstrom 240T, предназначенную для процессоров Intel 1150–1156, S1356/1366 и S2011, а также AMD FM2, AM2 и AM3, отличает синяя подсветка вентиляторов, позволяющая не только охлаждать компьютер, но и сделать его моддинг.

Срок службы устройства – в переделах 120 тысяч часов, вес – 1100 г, создаваемый уровень шума – до 34 дБ.

DeepCool Maelstrom 240T

Купить устройство в Интернете можно за 4400–4800 руб.

Corsair H100i GTX

Универсальную и достаточно простую в компоновке систему Corsair H100i GTX используют для охлаждения большинства выпускающихся в течение последних нескольких лет процессоров AMD и Intel.

Вес оборудования в сборе составляет 900 г, уровень шума – около 38 дБ, а сила вращения вентиляторов – до 2435 об/мин.

Corsair H100i GTX

Средняя стоимость карты составляет в сети около 10 тыс. руб.

Cooler Master Seidon 120V VER.2

Особенностью использования системы Cooler Master Seidon 120V является возможность устанавливать её как внутри, так и снаружи корпуса. При этом вентиляторы, вращающиеся со скоростью до 2400 об/мин, работают очень тихо – с уровнем шума до 27 дБ.

Совместимость устройства – современные процессоры Intel и AMD (до LGA1150 и Socket AM3, соответственно). Система весит всего 958 г и способна проработать 160 тыс. часов.

Cooler Master Seidon 120V VER.2

Необязательные компоненты

Обычно и без них система водяного охлаждения ПК работает вполне стабильно и без проблем. Основной смысл использования необязательных компонентов состоит в том, чтобы сделать систему более удобной в эксплуатации, либо они служат в качестве декора.

Итак, если вас заинтересовала установка водяного охлаждения на ПК своими руками, то вы можете использовать помимо основных компонентов и дополнительные, первым из которых является резервуар, или расширительный бачок. Чаще всего вместо него для удобной заправки системы используется фитинг-тройник и заливная горловина. Преимущество варианта без резервуара состоит в том, что при установке системы в компактный корпус ее можно разместить гораздо удобнее. Установка водяного охлаждение на ноутбуке может потребовать наличия резервуара для обеспечения удобства заправки и более удобного удаления воздушных пузырей из системы. Не принципиально, каким объемом характеризуется резервуар, так как он не оказывает воздействия на производительность системы. Выбор размера и формы расширительного бачка зависит только от индивидуальных предпочтений и внешнего вида.

Сливной кран представляет собой компонент, обеспечивающий удобство слива воды из системы охлаждения. Он в обычном состоянии перекрыт. Этот компонент способен сильно повысить удобство пользования в плане обслуживания.

Индикаторы, датчики и измерители выпускаются специально для тех, кто не может остановиться на минимуме компонентов, а любит различные излишества. В их числе представлены электронные датчики потока и давления воды, температуры воды, контроллеры, которые подстраивают работу вентиляторов под температуру, контроллеры помп, механические индикаторы и прочие.

Фильтр встречается в некоторых системах водяного охлаждения, где его подключают к контуру. Он занят тем, что отфильтровывает разнообразные механические частицы, которые оказались в системе – это пыль, которая могла присутствовать в шлангах, осадок, появившийся из-за использования антикоррозионной добавки или красителя, остатки пайки в радиаторе и прочее.

Водяная система охлаждения для процессора

Идея использовать жидкость для охлаждения электронных компонентов появилась очень давно. В персональных компьютерах (ПК) она не была актуальной достаточно долгое время, пока мощности электронных компонентов были невелики.

Однако, с появлением уже центральных процессоров (ЦП) с частотами порядка сотен МГц и видеокарт с тепловыделением в десятки, а то и сотни ватт, актуальность применения систем жидкостного охлаждения снова обрела смысл.

Эффективное охлаждение, которое обеспечивает система с жидким хладагентом гораздо лучше, чем воздушное охлаждение. Связано это, в первую очередь с тем, что в отличие от систем воздушного охлаждения, где отвод тепла от процессора и его рассеивание производится внутри корпуса ПК, водяное охлаждение разбивает ту же техническую задачу на две составляющих.

При этом отвод тепла производится в водоблоке, установленном на процессоре, а его рассеивание осуществляется на радиаторе, вынесенном за пределы корпуса ПК. При этом нет необходимости в установке внутри корпуса габаритных радиаторов и мощных вентиляторов, поскольку все это вынесено за пределы корпуса.

В этом случае размер рассеивателя, а также скорость вращения обдувающих его вентиляторов может быть, в принципе, любой. Таким образом, решатся основная проблема охлаждения: благодаря жидкому хладагенту, можно получить охлаждение практически любой мощности с минимальным уровнем шума. Да, его габариты могут быть очень большими, но они не ограничиваются размерами корпуса ПК.

В настоящее время наиболее популярными являются системы водяного охлаждения (СВО), поскольку в них используется обычная дистиллированная вода, оказавшаяся по совокупности параметров самым оптимальным хладагентом для компонентов ПК.

Помпа

Конечно, нужно подобрать много элементов, чтобы собрать качественное водяное охлаждение. Помпы для ПК представлены электрическим насосом. Он отвечает за движение воды по трубкам от одной точки теплообмена к другой. Помпы могут быть разные, применяются они и более, и менее мощные. Есть варианты, которые работают от 220 вольт, а есть такие, которым достаточно 12 вольт.

Кстати, для системы водяного охлаждения (СВО) ранее использовали аквариумные помпы, которые работали при 220 вольт. Но такая замена вызывала некоторые трудности. Приходилось одновременно включать и насос, и ПК. Для этого нужно было установить особый механизм, что являлось дополнительной тратой.

Со временем технологии пошли вперед, появились специализированные помпы, с лучшей мощностью, компактным размером и работой от 12 вольт.

Сравнение

Чтобы понять, что такое водяное охлаждение для ПК, плюсы и минусы такой системы, стоит сравнить его с самым популярным вариантом охлаждения. Как мы знаем, кулер представляет собой конструкцию из радиатора, через который проходят трубки теплоотвода и вентилятора. Такую систему легко устанавливать в корпус. Обычно она крепится на четырех винтах.

Причем после упаковки вам ничего не нужно делать, собирать отдельные части или что-то к чему-то докупать. Просто находите место на материнской плате и крепите туда ваше приобретение. К доступной стоимости и простоте монтажа добавляются и недостатки такого варианта.

Прежде всего, почему воздушное охлаждение меняют на жидкостное – из-за неэффективности первого. Особенно если пользователь желает осуществить критический разгон процессора, то обычный кулер с этим не справится. Также часто не хватает такой системы и там, где «сидят» две и более видеокарт.

Следующим недостатком являются габариты радиатора. Конечно, не во всех случаях. Но чаще всего у хорошего кулера очень высокий профиль, что вызывает неудобства в установке и помещение его в компактный корпус. И последнее – это шум. С ним сталкиваются все пользователи. Причем если в спокойном режиме можно и не услышать систему, то при максимальной нагрузке на ПК вентиляторы набирают обороты и создают много шума.

Как установить водяное охлаждение на процессор?

Самостоятельный монтаж готовой СВО на бытовой компьютер является реальной задачей для рядового пользователя. Процесс установки выполняется по следующей схеме:

1. Распаковать водяное охлаждение.
2. Проверить комплектующие элементы на наличие дефектов.
3. Желательно предварительно подключить помпу и проверить СВО на протечки перед установкой в корпусе.
4. Примерить шланги и водоблок по месту.
5. Шланги нужно крепить без перегибов, а фитинги установить с зазором от узлов ПК,
6. Радиатор располагать лучше на верхней или передней панели.
7. Подготовить элементы крепежа в соответствии с инструкцией.
8. Монтировать вентиляторы на радиатор СВО.
9. Направление воздушного потока должно соответствовать маркировке.
10. Установить радиатор.
11. Нанести термопасту и прикрепить водоблок.
12. Подключить помпу и подсветку в соответствии со схемой, учитывая разновидность имеющихся разъемов.
13. Подключить вентиляторы.
14. Модели помпы с подключением по USB имеют ПО, которое помогает точно настроить работу агрегата. В простых моделях управление осуществлять путем изменения напряжения на разъемах.
15. Настройку вентиляторов осуществлять с помощью утилиты или через BIOS.
16. Протестировать работу СВО с устранением возникших дефектов.

ТОП водяного охлаждения на процессор

Приобретение бюджетных моделей СВО от неизвестного бренда – рискованное мероприятие. Некачественные комплектующие приводят к протечкам, окислению деталей и поломкам ПК. Предлагаем подборку хороших систем охлаждения от проверенных производителей:

1. Водяное охлаждение NZXT Kraken X62 – подсветка многоцветная, корпус черный, радиатор алюминиевый, водоблок медный, вентиляторы 140х140 мм, шумность до 38-ми дБ.
2. Thermaltake Water 3.0 120 ARGB Sync – подсветка многоцветная, вентилятор один 120х120 мм, водоблок медный, радиатор алюминиевый, шумность 25,8 дБ.
3. Corsair Hydro H60 – подсветка белая, мощность TDP 95 Вт, радиатор алюминиевый, водоблок медный, шумность 28,3 дБ, вентиляторы 120х120 мм.
4. Deepcool Gammaxx L240 – подсветка многоцветная, вентиляторы 120х120 мм, TDP 240 Вт, радиатор 2-х секционный алюминиевый, водоблок медный, шумность до 30-ти дБ.
5. Deepcool Maelstrom 240T – подсветка синяя, вентиляторы 120х120 мм, TDP 150 Вт, шумность 34,1 дБ, радиатор алюминиевый, водоблок медный.

Что это?

Итак, чаще всего встречается именно игровой ПК с водяным охлаждением. Это совсем не случайно. Во-первых, для него нужна мощная система. Во-вторых, он требует сильного охлаждения. В-третьих, некоторые геймеры все же любят развлечь себя оверклокингом, а для этого обязательно иметь СО, которая справится с непредвиденными перегревами и нагрузками.

Сразу стоит сказать, что водяное охлаждения далеко не всем по карману, поэтому трудно сказать, должен ли каждый геймер приобрести себе такое. Но если у вас есть достаточно средств, вы устали от перегрева системы, хотите поэкспериментировать с частотами, а еще и избавиться от излишнего шума кулера, то этот вариант подойдет вам идеально.

ТОП водяного охлаждения на процессор

Приобретение бюджетных моделей СВО от неизвестного бренда – рискованное мероприятие. Некачественные комплектующие приводят к протечкам, окислению деталей и поломкам ПК. Предлагаем подборку хороших систем охлаждения от проверенных производителей:

1. Водяное охлаждение NZXT Kraken X62 – подсветка многоцветная, корпус черный, радиатор алюминиевый, водоблок медный, вентиляторы 140х140 мм, шумность до 38-ми дБ.

Thermaltake Water 3.0 120 ARGB Sync – подсветка многоцветная, вентилятор один 120х120 мм, водоблок медный, радиатор алюминиевый, шумность 25,8 дБ.

Corsair Hydro H60 – подсветка белая, мощность TDP 95 Вт, радиатор алюминиевый, водоблок медный, шумность 28,3 дБ, вентиляторы 120х120 мм.

Deepcool Gammaxx L240 – подсветка многоцветная, вентиляторы 120х120 мм, TDP 240 Вт, радиатор 2-х секционный алюминиевый, водоблок медный, шумность до 30-ти дБ.

Deepcool Maelstrom 240T – подсветка синяя, вентиляторы 120х120 мм, TDP 150 Вт, шумность 34,1 дБ, радиатор алюминиевый, водоблок медный.

Типы систем водяного охлаждения

Системы водяного охлаждения для компьютера могут быть внутренними или внешними. Внешняя представляет собой отдельный модуль, который соединяется с ватерблоками, установленными на компонентах ПК, посредством шлангов. В самом закрытом модуле размещается радиатор, помпа, резервуар с водой и датчики.

Преимущество внешней системы водяного охлаждения заключается в том, что вы можете пользоваться корпусом своего компьютера без какой-либо доработки. Модуль водяного охлаждения легко сочетается с любым корпусом системного блока. Недостатком такого типа системы является то, что компьютер становится менее мобильным, его неудобно перемещать даже на минимальное расстояние (нужно сливать воду, отсоединять шланги).

Внутренняя система водяного охлаждения полностью располагается внутри самого корпуса ПК. Хотя иногда отдельные элементы системы могут и выноситься на внешнюю поверхность просто из-за того, что не все корпуса приспособлены для размещения такого оборудования. Внутренняя СВО хороша тем, что при ее использовании у Вас не возникнет никаких трудностей с переноской компьютера. Кроме того, не страдает внешний вид корпуса, поскольку охлаждение скрыто в системном блоке. Правда, внутренние системы более сложны в установке и могут потребовать некоторой доработки или модификации корпуса ПК.

Системы жидкостного охлаждения также можно разделить на уже готовые системы и самодельные. Готовые отличаются, прежде всего, удобством в установке, поскольку при покупке Вы получаете сразу набор компонентов водяного охлаждения с подробной инструкцией, как собирать систему. По этой причине их можно рекомендовать тем, кто хочет поменять воздушное охлаждение компьютера на водяное, но при этом еще пока не разобрался в тонкостях установки подобных систем. Готовые системы также обладают высокой надежностью. Из минусов «систем из коробки» можно отметить их, как правило, более низкую производительность по сравнению с самодельными системами, а также отсутствие гибкости в плане конфигурации.

Самодельная система водяного охлаждения предполагает, что Вы сами подбираете отдельные компоненты для нее, исходя из конкретных задач и бюджета. Такие системы получаются, как правило, более эффективными и производительными, чем готовые продукты с заданной конфигурацией. Покупая систему из отдельных компонентов, Вы также получаете возможность немного сэкономить. Однако тут же возникает риск того, что некоторые компоненты просто окажутся несовместимыми друг с другом и Вы попадете впросак. Кроме того,новичку с установкой самодельной системы водяного охлаждения справиться самостоятельно будет сложнее.

Zalman VF900-Cu

Zalman VF900-Cu

$41

Продукт предоставлен Eletek

Наша оценка

Высокая эффективность; весьма тихий вентилятор; дополнительное охлаждение памяти видеокарты; удобное крепление; хорошая комплектация

Улучшение эффективности по сравнению с VF700-Cu невелико

Для того чтобы превзойти показатели эффективности модели VF700-Cu, при этом сохранив компактность и невысокий уровень шума, свойственный последней, инженерам Zalman пришлось немало потрудиться. Но результат того стоил. Кулеры серии VF900-Cu отличаются от конкурентов со схожими возможностями охлаждения скромными габаритами и стильным внешним видом. Неудивительно, что именно Zalman является одним из законодателей мод среди решений для охлаждения видеокарт. Оригинальная конструкция представляет собой две тепловые трубки, на которые надето более 150 тонких медных пластин. Следует также отметить универсальную систему крепления, ставшего заметно удобнее, чем у моделей 700-й серии. Эффективность новинки немного улучшена по сравнению с предшественницей, но разница не очень велика – 2 ˚С в случае с охлаждением Radeon X1950 XTX.

Теоретическая часть

Начну я с теоретической части. Что нам необходимо для сборки дешёвой новой системы водяного охлаждения на качественных компонентах? Это — водоблок, радиатор, шланги или трубки (если вы хотите иметь жёсткие трубки без висячих шлангов), помпа с резерваром или помпа и резервуар (если на момент покупки нет комбинированной версии), фитинги для соединения трубок с водоблоком, радиатором, помпой и резервуаром, в общем случае необходимо 6, если у вас помпа с резервуаром, и 8, если помпа отдельно от резервуара, а также вентиляторы, их количество зависит от количества секций вашего радиатора (120, 140, 240, 280, 360, 420 и т.д.), а также от желания сделать PUSH или PUSH-PULL, если односекционный радиатор, то в большинстве случае ставят только 1 вентилятор, если двухсекционный, то 2 или 4 в зависимости от PUSH или PUSH-PULL, на трехсекционном — 3 или 6. Вы уже сами решаете, какое вам необходимо количество вентиляторов, но придерживаться надо только 1 правила: минимальное количество вентиляторов должно быть равно количеству секций, т.е. односекционный — 1 вентилятор, двухсекционный — 2 вентилятора и т.д.

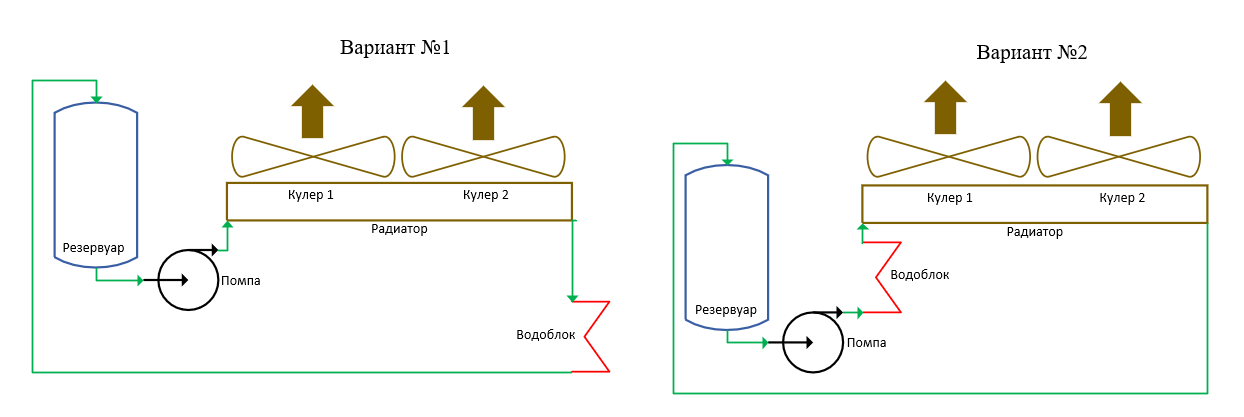

Теперь остановимся немного на компоновке вашей кастомной СВО.

Как вы видите, может быть 2 варианта, меняется только положение водоблока. В нашем случае разницы между расположением компонентов нет, всё на уровне погрешности, собирайте так, как вам удобнее. Есть, конечно, и третий вариант — собрать СВО без резервуара, но тогда вам будет сложнее заполнять весь контур, чтобы помпа не успевала работать на сухую, а также очень сложно выгнать весь воздух из контура.

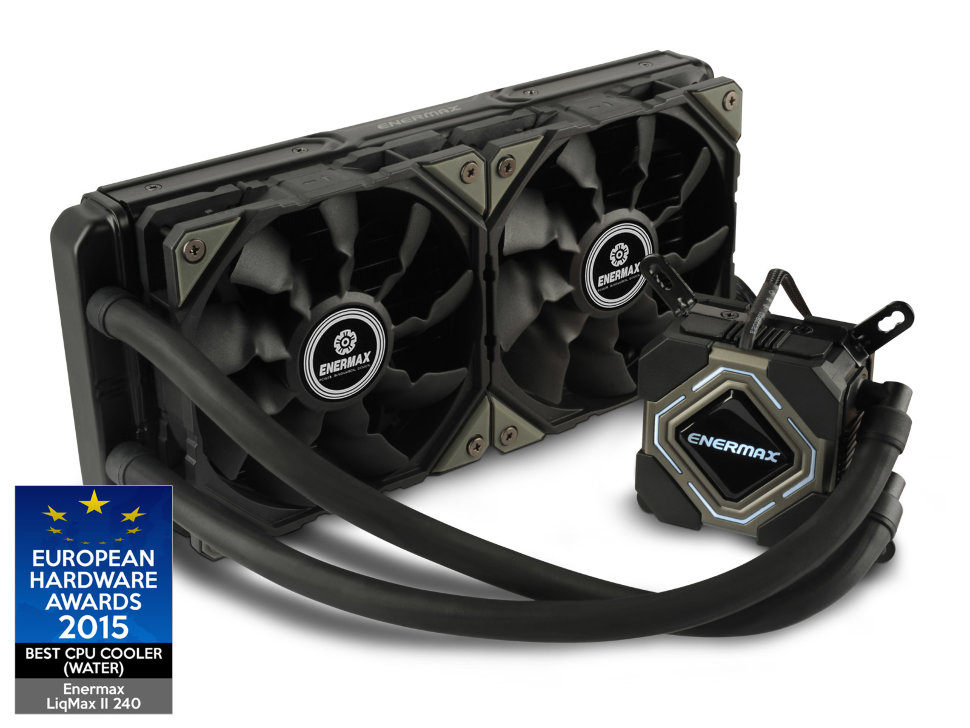

Как установить водяное охлаждение на процессор?

Самостоятельный монтаж готовой СВО на бытовой компьютер является реальной задачей для рядового пользователя. Процесс установки выполняется по следующей схеме:

1. Распаковать водяное охлаждение.
2. Проверить комплектующие элементы на наличие дефектов.
3. Желательно предварительно подключить помпу и проверить СВО на протечки перед установкой в корпусе.
4. Примерить шланги и водоблок по месту.
5. Шланги нужно крепить без перегибов, а фитинги установить с зазором от узлов ПК,
6. Радиатор располагать лучше на верхней или передней панели.
7. Подготовить элементы крепежа в соответствии с инструкцией.
8. Монтировать вентиляторы на радиатор СВО.
9. Направление воздушного потока должно соответствовать маркировке.
10. Установить радиатор.
11. Нанести термопасту и прикрепить водоблок.
12. Подключить помпу и подсветку в соответствии со схемой, учитывая разновидность имеющихся разъемов.
13. Подключить вентиляторы.
14. Модели помпы с подключением по USB имеют ПО, которое помогает точно настроить работу агрегата. В простых моделях управление осуществлять путем изменения напряжения на разъемах.
15. Настройку вентиляторов осуществлять с помощью утилиты или через BIOS.
16. Протестировать работу СВО с устранением возникших дефектов.

https://youtube.com/watch?v=Pc1x5h5GgIQ%250D

Похожие записи:

Декоративная штукатурка под камень своими руками Лабораторный блок питания: мастер-класс как сделать простое устройство своими руками Как пожарить щуку Хрустящий хворост Методы самостоятельного производства биогаза Как сделать электрометр своими руками из банки. электроскоп в домашних условиях
