Самокрутящиеся шампуры

Покупной электропривод

Тем, кто не в ладах с техникой, проще будет приобрести готовый привод в магазине. Такой подход избавляет от трудностей, к тому же покупной электропривод часто снабжается фирменной аккумуляторной батареей.

Конструктивно магазинный привод представляет собой обыкновенную насадку, которую легко прикрепить к любой плоской поверхности. Привод способен питаться от батареек, правда, скорость вращения при этом будет минимальной. Выпускаются устройства, снабженные регулятором скорости.

Есть в продаже готовые мангалы с электроприводом. Мясо поджаривается от нити накаливания на вертикально расположенных шампурах, сок и жир стекают в предусмотренные углубления. Вкус шашлыка, поджаренного от нагревательного элемента, действительно отличается от мяса, приготовленного на огне, зато воспользоваться таким аппаратом можно даже в городской квартире.

Делаем своими руками

Подбор электродвигателя

Мощность 12 v признается оптимальной. Народные мастера богаты на идеи и щедро делятся ими. Используются моторчики:

• от стеклоподъемников и дворников машин;
• от микроволновых печей;
• от аккумуляторных шуруповертов;
• изменения фазы ГРМ;
• от старых электроплит с функцией гриля и т. д.

Многие в шутку и всерьез вспоминают о двигателе Стирлинга, так как у мангала есть его необходимые составляющие: нагреватель (угли) и охладитель (атмосферный воздух).

Сборка привода шампуров

Концы шампуров вставляются в центр вращающихся шестеренок, которые соединены между собой в одну систему.

Существуют две основные разновидности передачи от шпинделей (валов электромотора), применяемых для механического вращения шпажек:

• зубчатая. К ее недостаткам относят жесткость передачи, необходимость смазывания и шум во время работы;
• с применением гибких элементов (например, цепь от велосипеда, ремень, лента, шнур). К ее слабым сторонам относят возможность проскальзывания ремня, повышение нагрузки на валы и опоры, увеличенные размеры в сравнении с зубчатой передачей, недолговечность ремня.

Принципы кручения зависят от предпочтений исполнителя. Центральная шестеренка может приводить в движение другие, находящиеся по сторонам от нее, или одна из боковых крутит примыкающую, а та, в свою очередь, следующую.

При последнем варианте все шампуры переворачиваются в одном направлении, что позволяет избежать задевания соседних кусков, а сок от них будет попадать на кусочки, оставляя их поверхность сочной. Когда кручение шпажек происходит в разном направлении, возрастает возможность трения и падения шампура – возможно, в минуту отсутствия наблюдения.

Чертеж механизма вращения

Крутящийся механизм каждый представляет по-своему, главными критериями выступают доступность исполнения, низкий уровень финансовых и трудовых затрат. Свои варианты умельцы предлагают один за одним, восхищая смекалкой.

Шампуры могут крутятся в одном направлении и в разных, есть возможность замедлять или подкрутить их по отдельности. Регулирование силы трения пасика или тросика происходит за счет жесткости пружин на крайнем шкиве.

Задача одновременного вращения решается также шатунной передачей, что актуально для принципа вращения колес поезда. Шатуны, находящиеся на осях, смещены на 90. Одна из осей ведущая, вторая – ведомая.

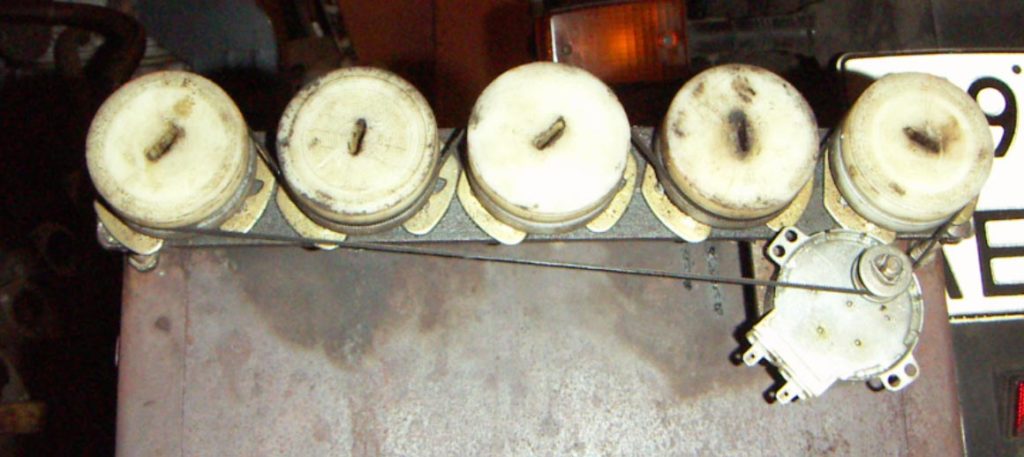

Простота мысли нашла воплощение в следующей схеме. Катушки выполнены из капролона, а подшипники взяты от трамблера «Жигулей». Ремень использован от нерабочего принтера.

Достоинства и недостатки

Подобные устройства автоматизации приготовления шашлыков обладают рядом бесспорных плюсов:

• Отсутствует необходимость выполнения однообразной рутинной работы, то есть методичное переворачивание шампуров может непосредственно производится автоматически.
• Конструкция очень компактна и универсальна. Она легко разбирается и собирается в небольшой тубус, который чрезвычайно удобен при транспортировке. Кроме того, шампуры-самокруты без затруднений устанавливается на любой мангал или устройство барбекю.
• Обеспечивается высокое качество приготовляемого блюда, так как непрерывное и равномерное вращение не допускает пригорания продуктов или непрожаривания одной стороны шашлыков.
• Системе свойственно минимальное энергопотребление. Специально разработанному низковольтному моторчику для работы достаточно всего одной батарейки напряжением в полтора вольта. Заряда качественной батарейки хватает на min = 5 часов непрерывной работы устройства.
• Конструкция явно долговечная и надежная. Все ее элементы изготовлены из нержавеющей стали, которая не боится кислотных маринадов, высоких температур и прочих внешних воздействий. Кроме того этот металл отлично моется и прекрасно очищается от всевозможных загрязнений.

Возможные недостатки и меры предосторожности:

• Не следует приобретать подобную продукцию с шестеренчатым механизмом, который выполнен из пластмассы, так как такие шестеренки не выдержат и десяти циклов приготовления шашлыков.
• Следует помнить, что использовать корпус моторчика в качестве ручки категорически не рекомендуется, а иначе его поломки не избежать.
• Сам моторчик должен всегда находиться в не зоны раскаленных углей.

Инструкция по составлению цепи из шестеренок

После крепления 1-й шестерки монтируются остальные:

• На валу двигателя через подшипник приделывается 2-я шестерня на корпус привода.
• На самом мангале крепится 3-я шестеренка большего диаметра.
• К 3-й припаивается 4-я.
• К 4-й приделывается 5-я и т. д. Количество шестеренок зависит от числа шампуров.

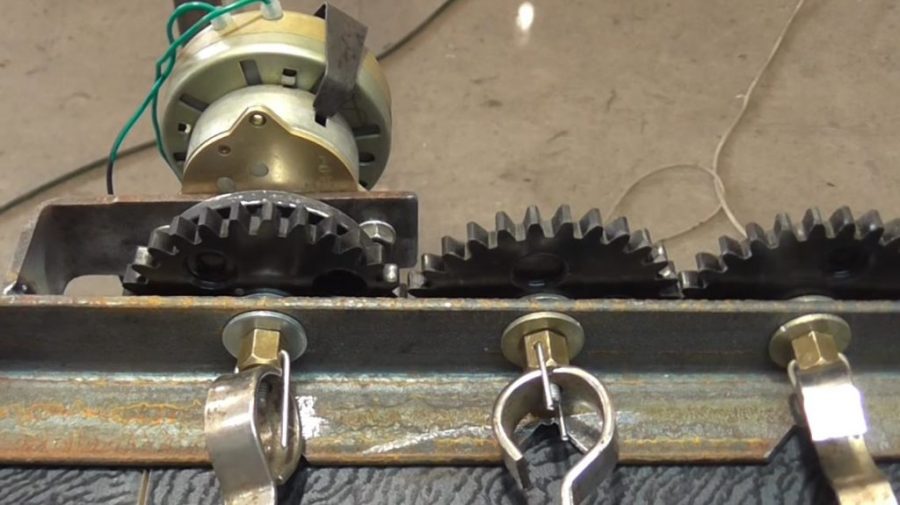

На металлической пластине крепятся шестеренки одна возле другой. Первая шестеренка приводит в движение вторую, вторая — третью и т. д.

За счет того, что на каждый шампур работает шестеренка, обеспечивается вращение. Одна шестерня передает движение другой. За счет этого шампуры вращаются с одинаковой скоростью.

Когда все шестеренки установлены, натягиваются цепи:

• Между шкивом с установленной 1-й шестерней и 2-й шестерней на приводе.
• Горизонтально через шестерни, на корпусе привода и 3-й шестерней.

После установки шестеренок нужно металлической полосой скрыть их. Это обеспечит безопасную работу устройства.

Этапы работы

Электрошашлычница своими руками изготавливается очень легко, если есть уже готовый мангал. Потребуется только усовершенствовать с помощью двигателя, заставляющего шампуры вращаться. Электропривод для мангала собирается следующим образом:

Из листового металла необходимо вырезать, с помощью болгарки, две одинаковые пластины. Они будут служить корпусом для привода. Размеры рассчитываются с учетом параметров барбекю.
Вверху пластины следует сделать отверстия (пропилы), которые рассчитаны для укладывания шампуров. Расстояния между ними не меньше, чем диаметр шестеренок.
Чтобы собрать редуктор для мангала своими руками, нужно на вал двигателя закрепить шкив с небольшим диаметром или же «звездочку» (при использовании велосипедной цепи). В большей части приварить шестеренку. Конструкция крепится на вал с подшипником (закрепленным на металлической пластине)

Важно подобрать «звездочку» такого размера, чтобы вертел крутился не чаще чем 1-2 раза в минуту. Это обеспечит хорошую прожарку мяса и исключит возможность его пригорания.
На противоположной стороне привода на валу крепится 2 шестеренка.
На самих шампурах фиксируются шестерни, которые совпадают по диаметру с шестеренками шкива или «звездочек».
После того, как электропривод шампуров почти собран, необходимо установить двигатель в удобном месте (обычно на ножках жаровни)

После чего натянуть ремень (цепь) от маленького шкива («звездочки») к большому, который закреплен на корпусе привода. Вторую цепь зафиксировать между шестернями на корпусе и большой «звездочкой». Размещать ее в горизонтальном положении.
По углам пластин нужно просверлить отверстия. Затем с помощью болтов соединить их таким образом, чтобы механизм вращения шампуров оказался внутри.
Можно приварить крючки, которые будут держать электропривод.
На противоположной стороне жаровни укрепить специальную опору для шампуров в виде полосы металла и проделанных отверстий.

Мангал с электроприводом шампуров легок в использовании и очень удобен. Чтобы приготовить вкусный шашлык достаточно просто установить в отверстия острый конец шампура, а закрепленные на рукоятках шестерни вложить в зубцы между звеньями горизонтальной цепи корпуса привода.  После того как включается электродвигатель звездочки начинают крутиться, передавая это движение шестерням и заставляя горизонтальную цепь вращаться. В результате этого она начинает вертеть шампура и нанизанное на них мясо.

На изготовление подобного устройства уйдет не много времени, а вот преимущества от такого усовершенствования будут радовать постоянно. Мангал с электроприводом своими руками удобен и тем, что изготовленное устройство можно просто снять и жарить мясо обычным способом.

Как сделать своими руками

Наиболее простой мангал с электроприводом, изготовленный своими руками, состоит из двух основных элементов:

1. Собственно двигатель. Желательно, чтобы у него был редуктор, который позволяет регулировать скорость вращения шампуров.
2. Механизм вращения. Для этого используются шестеренки, которые можно выточить самостоятельно, но лучше приобрести готовые с напылением в магазине.

На первом этапе следует закрепить мотор  и смонтировать редуктор, который снизит частоту вращения  на шампурах и передаст усилие от мотора к системе шестеренок.

На вал двигателя устанавливается шкив или ведущая звездочка.

Мотор крепится с наружной части мангала, а систему редуктора, шестеренок на специальную пластину, на которой есть вал с подшипниками.

Цепь или приводной ремень нужно натягивать только после полного завершения разработки.

Алгоритм сборки шестеренок:

• устанавливают основную, главную шестеренку;
• другую монтируют  на корпусе и  цепью к мотору;
• затем третью на стенке приспособления, а также четвертую и все последующие в зависимости от количества шампуров.

Механизм может предусматривать два типа вращения шампуров. Это зависит от конструкции:

1. Соединить все имеющиеся шестерни цепью, которая должна быть в такой ситуации длинной.
2. Сделать привод между главной  шестеренкой и  двигателем.

Заключительным этапом при изготовлении мотора с электроприводом  становится натягивание приводной цепи. Движущиеся части  в целях безопасности скрывают защитной пластинкой.

Хороший отдых с шашлыками знаком многим. При этом не хочется менять общение с близкими на постоянное торчание возле мангала. Поэму лучше всего сделать своими руками мангал с электроприводом, который равномерно пожарит мясо. Инструменты и приспособления для этого нужны самые простые, а мотор подойдет небольшой от дворников на автомобиль или от электрической игрушки. Достаточно мощности в 12В и немного времени.

Конструктивные особенности электрического мангала

Идею автоматического вращения шампуров начали обсуждать народные умельцы на форумах примерно 8–10 лет тому назад. Параллельно стали появляться видео, демонстрирующие различного рода конструкции мангалов с электрическим приводом. Подобные мобильные шашлычницы запускали в производство еще в советское время, но они были маломощны и требовали усовершенствования, так и не получив особого спроса со стороны покупателей.

Массовый интерес к электромангалу стал проявляться сравнительно недавно – несколько лет тому назад. Стандартный технически усовершенствованный мангал оборудован:

1. Электрическим двигателем 12 вольт, с блоком питания или без.
2. Приводом, позволяющим одновременно вращать все находящиеся на мангале шампуры.

Изготовление системы шестеренок

Последовательность сборки такова:

1. Изначально монтируют первую шестеренку.
2. Вторую устанавливают уже на корпусе и связывают с мотором цепью.
3. Далее прикрепляют третью (также на стенке мангала).
4. Таким же образом крепят четвертую и последующие шестерни.

Профессиональное изделие, выполненное опытным мастером

Двигатель, начиная работать, вращает первую шестеренку, установленную на валу, та, в свою очередь, через цепь, ремень или зубья (в зависимости от конструкции) передает вращение на второю шестерню, та – на третью и так далее. Таким образом, шампуры с мясом поворачиваются с одинаковой скоростью.

Преимущества и недостатки

Во время жарки сок не капает, а скользит по поверхности продукта, смачивая корочку.

Получение гарантированно вкусного мяса, не пригоревшего снаружи и не сырого с какого-либо бока (при определенной сноровке).

Одобрение сторонниками здорового образа жизни: жир не капает на угли и не образует канцерогены.

Готовка зимой облегчается, можно не сидеть все время на морозе, отмораживая ноги.

Хорош для массового производства шашлыков при большом потоке гостей.

Необходимо помнить об источнике питания для оборудования.

Применение электричества требует дополнительных мер безопасности.

Не рассчитав правильно скорость вращения, можно получить не прожаренный внутри шашлык.

Приготовление шашлыка – это таинство, в котором нужен индивидуальный подход к каждому шампуру. Избежать субъективного мнения противников механизации получится не у всех.

Кулинарная особенность! Шеф-повара отмечают, шашлык должен получить ударную порцию жара в первые 2–3 минуты готовки. Для этого мясо вручную подогревается вначале на одной стороне, а затем – на другой. Это приводит к образованию корочки, которая предотвратит вытекание сока. Только затем шампуры присоединяются к движущемуся механизму, и начинается равномерная обжарка со всех сторон без вмешательства человека.

Вариант 1:

Вариант 2:

Что это такое?

Электрический мангал изобрели несколько лет назад. На данный момент существует несколько основных видов конструкции мангала с электроприводом, каждая из которых по-своему уникальна. Если вы отдадите предпочтение готовой модели, которую можно приобрести в магазине, то ваш помощник сумеет готовить одновременно несколько блюд на мангале и даже на гриле с помощью специальной решетки.

Простота использования такого оборудования мгновенно сделает вас поклонником современного приготовления шашлыка, ведь вам нужно всего-то поместить острый конец шампура в специальное отверстие, а рукояти отправить на зубцы в корпус привода мангала. При включении электрического привода, механизм приходит в действие с помощью электродвигателя, звездочки начинают движение, его подхватывают шестерни, таким образом, начинает вращаться цепь, неся за собой шампуры с мясом, в простонародье называется вертел.

Необязательно покупать готовый электрический мангал в магазине. Можно соорудить его самостоятельно, ведь конструкция не так сложна, как кажется на первый взгляд. У вас уйдет немного времени на изготовление мангала, а вот приносить радость от использования усовершенствованный мангал будет долгие годы. А также всегда можно снять конструкцию с мангала и продолжить жарить шашлык по-старому, вручную.

Если вы приняли решение самостоятельно создать электрический мангал, прежде всего, нужно ознакомиться с видами оборудования и схемами для того, чтобы выбрать модель, которая больше всего по душе.

Если в планы входит переделать простой мангал, усовершенствовать его электроприводом, то в вашем арсенале должны быть такие инструменты:

• электрический двигатель;
• болгарка;
• приводной ремень можно заменить на цепь от велосипеда, но тогда шкивы будут в виде звездочек;
• дверь, лучше всего электрическая;
• шкив;
• шестеренки в таком количестве, на сколько шампуров будет рассчитан ваш мангал.

Конструктивные особенности электрического мангала

Идею автоматического вращения шампуров начали обсуждать народные умельцы на форумах примерно 8–10 лет тому назад. Параллельно стали появляться видео, демонстрирующие различного рода конструкции мангалов с электрическим приводом. Подобные мобильные шашлычницы запускали в производство еще в советское время, но они были маломощны и требовали усовершенствования, так и не получив особого спроса со стороны покупателей.

Массовый интерес к электромангалу стал проявляться сравнительно недавно – несколько лет тому назад. Стандартный технически усовершенствованный мангал оборудован:

1. Электрическим двигателем 12 вольт, с блоком питания или без.
2. Приводом, позволяющим одновременно вращать все находящиеся на мангале шампуры.

Советы по безопасности

Каким вертелом пользуетесь Вы?

РучнымЭлектро

Удобство в использовании электровертела сопряжено с определенными рисками, о которых повар должен иметь представление.

Во избежание несчастных случаев, важно соблюдать технику безопасности, включающую в себя следующие рекомендации:

• Отслеживайте напряжение в электрической сети (в случае его скачков необходимо немедленно выключить устройство).
• Использовать электровертелы можно только при условии целостности обмотки.

• Изношенные детали следует своевременно менять – применение неисправного электроприбора опасно для жизни.
• Учитывайте правила хранения, которые производитель прилагает к своим товарам. У разных вертелов с электроприводом могут быть свои особенности, которые нужно учитывать.

Электровертел для мангала – это полезное приспособление, которое может заметно упростить процесс готовки. При правильной настройке и аккуратном применении этого механизма, повару удастся приготовить сочное и вкусное мясо, не имеющие пережаренных или сырых участков. Если соблюдать технику безопасности при использовании электровертела, то он сможет прослужить долгие годы.

Делаем своими руками

Можно приобрести готовый автоматический мангал, но они, как правило, либо стационарные и питаются от сети 220 В, либо имеют слишком малое число шампуров. Для того чтобы получить конструкцию, соответствующую запросам пользователя, надо изготовить электрический мангал своими руками. Проще всего доработать уже имеющийся мангал, установив на него электромоторчик с приводом для шампуров.

Необходимо обзавестись нужными материалами и инструментами и приступить к работе.

Необходимые инструменты

Для создания мангала с автоматически вращающимися шампурами понадобятся:

• Электродвигатель.
• Болгарка с отрезным и шлифовальным кругами.
• Электродрель.
• Шкивы, звездочки или шестерни в необходимом количестве (по числу шампуров и передач редуктора, если он есть).
• Приводной ремень, велосипедная цепь (в зависимости от выбранной системы привода).

Подбор электродвигателя

Оптимальный вариант — электродвигатель с питанием 12 В, обладающий достаточной мощностью для вращения шампуров, но не требующий чрезмерно емкого источника питания. Его можно подключать к бортовой сети автомобиля, использовать аккумуляторные батареи и т. д. Можно воспользоваться моторчиком от разных устройств, таких как:

• Электрогриль.
• Электровертел.
• Автомобильные стеклоподъемники или дворники.
• Микроволновые печи.
• Аккумуляторные шуруповерты и т. п.

Использование двигателей с питанием 220 В лишает мангал автономности и исключает его использование при выезде на природу, поэтому такой вариант рассматривать не будем.

Сборка привода

Шампуры вставляются в специальные прорези. С одной стороны они представляют собой гнезда, в которые сверху вставляются шампуры, с противоположной — захваты для колец шампуров, установленные на оси шестеренок или приводных шкивов. Вариантов конструкции привода существует много:

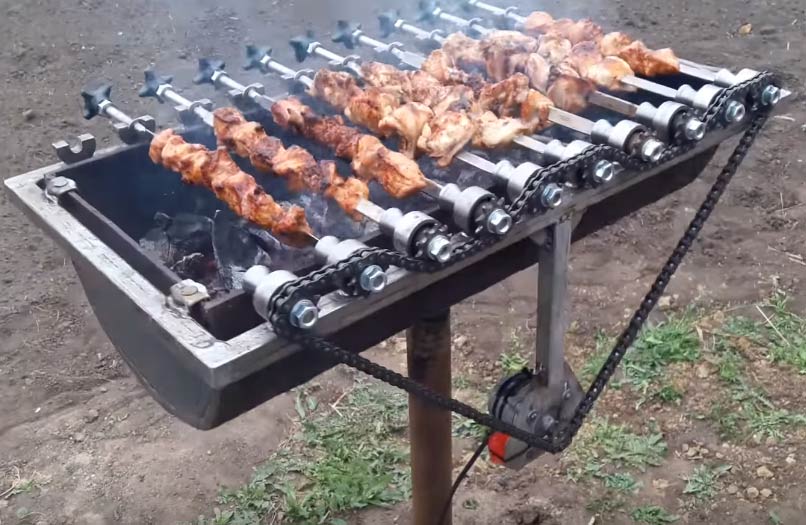

• Велосипедная цепь с ведущей звездочкой на оси двигателя и рядом ведомых звездочек на осях шампуров.
• Приводной ремень, зигзагообразно пропущенный через ряд приводных шкивов, и ведущий шкив на оси двигателя.
• Ведущая шестеренка, передающая вращение на цепочку шестерней по осям шампуров.

Последний вариант надежнее — он не создает чрезмерной нагрузки на шкивы, поэтому его используют чаще всего.

Нужен ли электропривод шампуров?

Существуют механические мангалы, в которых вращение сразу всех вертелов производится от одной оси. На ней установлена рукоятка, с помощью которой рабочие стержни приводятся в движение. Конструкция удобна своей независимостью от электропитания, но она требует постоянного присутствия человека. Электропривод для мангала освобождает человека, дает ему возможность заниматься другими делами или просто отдыхать в кругу друзей.

Монтаж электропривода

включает в себя несколько действий

1. Установка электродвигателя на раму изделия.
2. Создание цепочки шестерней (шкивов, звездочек), передающих друг другу вращательное движение.
3. Установка приводного ремня или цепи.

Применение разных видов передачи несколько меняет специфику выполняемых действий, но общий порядок работ не нарушается.

Инструкция по составлению цепи из шестеренок

Первая шестерня — ведущая, она установлена на валу двигателя. Она соединяется со 2-й шестерней, к которой последовательно присоединяются все остальные. Нарушать порядок установки и ставить шестеренки вразнобой не рекомендуется, это может нарушить легкость хода и создать лишнюю нагрузку. В отличие от системы шкивов или звездочек от велосипедной цепи, шестерни все находятся в зацеплении, поэтому требуют такой же последовательной установки.

Удачные примеры и варианты

Обычно к внешнему виду мангалов особых требований не бывает. Однако нередко встречаются люди, относящиеся к дизайну устройства с не меньшей требовательностью. Для них важен вопрос, как сделать мангал, полностью соответствующий оформлению дачного участка или имеющий какую-то определенную форму. В сети имеется большое количество примеров и вариантов внешнего вида мангалов, выполненных в разных стилях и формах.

Выбрать наиболее подходящий для себя вариант надо перед тем, как начинать изготавливать электрический мангал, чтобы не переделывать готовое изделие из-за некоторых несоответствий.

Из магазина

На что же можно рассчитывать в магазине?

В продаже встречается 3 вида автоматических мангалов.

Самое дешевое решение это, можно сказать, насадка на мангал. Только автоматический привод на 4-6 шампуров.

Мотор-редуктор в едином корпусе. Есть модели, работающие от батареек. Что безусловно удобнее громоздких проводов или тяжелого аккумулятора.

Но всё-таки отдельная приставка будет смотреться на мангале не гармонично. Да и 6 шампуров не всем хватит. Для таких случаев в продаже есть модели с интегрированным приводом шампуров. Довольно часто на таком мангале ставится и автоматический вертел.

Хорошее решение для того чтобы накормить большую компанию. Мангалы уже получаются совсем не туристические и по весу, и по габаритам.

Кроме классического расположения шампуров, в продаже есть модели, где шампуры крепятся вокруг вертела. Это очень простые конструкции, когда сами шампуры не вращаются относительно вертела. Но мясо жариться с одной стороны.

Имеет смысл покупать если для вас вертел это самое важное, но иногда вы хотите шашлыков

Делаем вертел и шампуры

Перед тем как приступать к изготовлению этих приспособлений, подумайте, какими параметрами они должны обладать. Вертел и шампур – это разные инструменты для приготовления пищи. Первый используют для готовки целых тушек, например, большая рыба, свиная нога, утка и т. д., второй – для жарки мелких кусочков мяса.

Шампур изготавливают шириной до 10 мм (в зависимости от размера кусочков мяса, которые планируется жарить). Для маленьких ломтиков хватит и 6 мм, но для больших (например, целой курицы) такой ширины недостаточно.

Форма шампура может быть разной:

Для самых маленьких кусочков мяса используют плоские стержни. Квадратные подойдут для фарша, такая форма препятствует соскальзыванию. Круглые шампуры – не очень удобны, с них мясо легко съезжает и к тому же проворачивается при жарке.

Для удобства вертел оснащают зубьями, которые надежно фиксируют тушу животного и препятствуют прокручиванию. Изготовить такое приспособление с зубцами в виде дуг или треугольников не составит труда, главное – не переусердствовать, иначе нанизывание мяса на электровертел будет затруднено.

Строитель 6 разряда

Изготовление системы шестеренок

Последовательность сборки такова:

1. Изначально монтируют первую шестеренку.
2. Вторую устанавливают уже на корпусе и связывают с мотором цепью.
3. Далее прикрепляют третью (также на стенке мангала).
4. Таким же образом крепят четвертую и последующие шестерни.

Профессиональное изделие, выполненное опытным мастером

Двигатель, начиная работать, вращает первую шестеренку, установленную на валу, та, в свою очередь, через цепь, ремень или зубья (в зависимости от конструкции) передает вращение на второю шестерню, та – на третью и так далее. Таким образом, шампуры с мясом поворачиваются с одинаковой скоростью.

Способы передачи вращения шампуров:

1. Соединить все шестерни цепью (в таком случае необязательно соприкосновение между ними, но при этом цепь должна быть достаточно длинной).
2. Установить привод только между электродвигателем и первой шестеренкой, закрепленной на валу, куда и будет одеваться ремень или цепь (в этом случае используют достаточно широкие звездочки – 3-4 мм, с минимальным люфтом, чтобы исключить соскальзывание при зацеплении друг с другом).

После того как шестеренки смонтированы, натягивают приводную цепь. Изменяя размер ведущей звездочки или вала, добиваются необходимой скорости вращения шампуров.

Важно! После монтажа шестеренок на мангал с электроприводом в целях безопасности требуется скрыть движущиеся части защитной пластиной

Делаем своими руками

Подбор электродвигателя

Мощность 12 v признается оптимальной. Народные мастера богаты на идеи и щедро делятся ими. Используются моторчики:

• от стеклоподъемников и дворников машин;
• от микроволновых печей;
• от аккумуляторных шуруповертов;
• изменения фазы ГРМ;
• от старых электроплит с функцией гриля и т. д.

Многие в шутку и всерьез вспоминают о двигателе Стирлинга, так как у мангала есть его необходимые составляющие: нагреватель (угли) и охладитель (атмосферный воздух).

Сборка привода шампуров

Концы шампуров вставляются в центр вращающихся шестеренок, которые соединены между собой в одну систему.

Существуют две основные разновидности передачи от шпинделей (валов электромотора), применяемых для механического вращения шпажек:

• зубчатая. К ее недостаткам относят жесткость передачи, необходимость смазывания и шум во время работы;
• с применением гибких элементов (например, цепь от велосипеда, ремень, лента, шнур). К ее слабым сторонам относят возможность проскальзывания ремня, повышение нагрузки на валы и опоры, увеличенные размеры в сравнении с зубчатой передачей, недолговечность ремня.

Принципы кручения зависят от предпочтений исполнителя. Центральная шестеренка может приводить в движение другие, находящиеся по сторонам от нее, или одна из боковых крутит примыкающую, а та, в свою очередь, следующую.

При последнем варианте все шампуры переворачиваются в одном направлении, что позволяет избежать задевания соседних кусков, а сок от них будет попадать на кусочки, оставляя их поверхность сочной. Когда кручение шпажек происходит в разном направлении, возрастает возможность трения и падения шампура – возможно, в минуту отсутствия наблюдения.

Крутящийся механизм каждый представляет по-своему, главными критериями выступают доступность исполнения, низкий уровень финансовых и трудовых затрат. Свои варианты умельцы предлагают один за одним, восхищая смекалкой.

Шампуры могут крутятся в одном направлении и в разных, есть возможность замедлять или подкрутить их по отдельности. Регулирование силы трения пасика или тросика происходит за счет жесткости пружин на крайнем шкиве.

Задача одновременного вращения решается также шатунной передачей, что актуально для принципа вращения колес поезда. Шатуны, находящиеся на осях, смещены на 90 0 . Одна из осей ведущая, вторая – ведомая.

Простота мысли нашла воплощение в следующей схеме. Катушки выполнены из капролона, а подшипники взяты от трамблера «Жигулей». Ремень использован от нерабочего принтера.

Процесс изготовления

Первое, что вам необходимо сделать, — это определить длину вертела на мангал. Если вам нужно будет готовить только шашлык, тогда возьмите прут небольшого диаметра. А вот, если вам необходим вертел для приготовления, например, целой тушки, тогда диаметр лучше выбирать больше.

Для того, чтоб мясо не спадало с прута, необходимо взять прутки поменьше, сварить их крест-накрест и приварить к будущему вертелу. Дальше, приступаем к сооружению ручки. Лучше всего использовать деревянный брусок, потому что, если использовать металл, то ручка может нагреваться.

Как изготовить электровертел для мангала

Для того, чтоб создать мангал с электроприводом своими руками, вам придётся потрудиться. Кроме того, этот процесс потребует от вас некоторых знаний и понимания того, что нужно делать. Надеемся, наша статья поможет вам. Она расскажет, как сделать свой автоматический привод для мангала, который будет вращать вертел или шампура.

Итак, вот вам примерный план работ:

• Чтобы изготовить корпус привода, вам нужно вырезать из листа металла 2 небольшие пластины.
• Если речь идёт о электровертеле, тогда свержу пластин необходимо сделать отверстие для него.
• Чтобы собрать редуктор, на валу двигателя закрепите «звёздочку» от велосипеда, например, или шкив с малым диаметром. После, к большей, необходимо приварить шестерёнку. Закрепляете вал с подшипником на пластину, после чего, всю конструкцию насаживаете на этот же вал. От оси до нижней части пропила на корпусе должно быть расстояние равное диаметру шестерни. А вот размер большой «звёздочки», как правило, выбирают такой, чтоб вертел мог делать примерно 1-2 оборота вокруг своей оси за 60 секунд. Именно такой подход позволит мясу хорошенько прожариваться, но не пригорать.
• На другом краю корпуса на валу через подшипник, устанавливаете вторую шестерёнку.
• Теперь на шампуре необходимо закрепить шестерни недалеко от рукоятки. Диаметр этой шестерни должен совпадать с той шестернёй, что приварена к «звёздочке».
• Теперь устанавливаем двигатель где-нибудь на ножнах мангала. Натягиваете цепь (подойдёт велосипедная) от небольшой «звёздочки» к большой, которая находится на корпус привода. А вторую цепочку необходимо натянуть между большой «звёздочкой» и шестернями на корпусе привода горизонтально.
• Последний этап – это приварить какую-то опору для вертела на противоположной стороне мангала.

Теперь ваш электровертел готов! По аналогии так же можно собрать электропривод для шампуров.

Как видите, есть очень много интересных идей для шашлыка. И иногда речь идёт не только о маринаде или же процессе приготовления шашлыка, иногда речь идёт о том, что соорудить самостоятельно мангал своими руками, вертел, электропривод и всё такое прочее. Ведь именно то, что вы приложили к этому свою руку, подарит божественный вкус вашим блюдам.

Заключение

Воплотить идею мангала с электроприводом возможно как начинающему самоделкину, так и опытному мастеру. Обдумывание подходящего принципа работы механизма и подбор нужных деталей приведет к несомненному успеху.

В первое время все же не стоит полагаться целиком на чудо техники – есть риск получить недожаренный шашлык. Отрегулировав скорость вращения, определив оптимальные размеры мяса и необходимое количество углей, можно вполне насладиться всеми преимуществами прогресса.

Сделать отдых на природе непринужденным и комфортным поможет жаровня с электроприводом для шампуров. Такой аппарат легко купить в магазине, но лучше переделать обычный мангал, добавив в него электродвигатель, который будет проворачивать мясо и обеспечивать равномерную прожарку.

Похожие записи:

Ватно-марлевая повязка своими руками пошагово, по госту Строительно-технические свойства портландцемента и его применение Зеркало с подсветкой своими руками: выбор дизайна, материалы и инструменты, сборка Кофейная гуща как удобрение для огорода Какие есть виды декоративной штукатурки? описание и фото Как сделать ручку: в домашних условиях своими руками, фото идеи, пишущая ручка из дерева, ниток, шприца (инструкция с описанием)
