Фановая труба для канализации в частном доме: назначение, устройство, принцип работы и диаметр

Содержание

Вакуумный клапан или фановая труба

Вакуумный клапан – это специальное устройство, которое выполняет ту же главную функцию, что и фановая труба, а именно не допускает появления разрежения в канализационной системе, тем самым исключает опустошение гидрозатворов сантехнических приборов и делает невозможным поступление неприятных запахов из канализации.

Вакуумный клапан для канализации

Для индивидуальных домов вакуумный клапан является альтернативой и полноценной заменой фановой трубы. Он гораздо проще в устройстве и легко врезается в любой действующий канализационный трубопровод, при этом не требует устройства сложного вывода наружу и по капитальным затратам намного дешевле при покупке и монтаже.

Важно! Не стоит путать между собой два разных вида клапанов для канализации – это вакуумного клапана и обратного клапана. Они различаются как по исполнению, так и по функциональному назначению, которое они выполняют в системе канализации.. Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды

Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона

Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды. Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона.

Работает он из-за разницы в давлении внутри и снаружи трубы, открываясь при наступлении разрежения при сливе воды, тем самым обеспечивает приток недостающего воздуха в канализационную сеть. Под действием внутренних сил мембрана сразу возвращается на место при полном выравнивании давления, препятствуя проникновению воздуха из канализационной трубы.

Вакуумный клапан на канализационной трубе

Единственными недостатками вакуумного клапана являются:

Залегание (приклеивание) мембраны к месту установки (гнезду) при очень длительном бездействии,
Деформация формы мембраны в течение времени из-за высыхания некачественной резины или от продолжительного и частого срабатывания.

Оба эти недостатка вакуумного клапана не являются такими уже критическими и с легкостью могут компенсировать недорогую стоимость покупки нового прибора и простоту его переустановки.

Как устроить канализационную сеть в своем доме каждый решает сам. Ведь нет однозначного ответа на вопрос: вакуумный клапан или фановая труба, или просто не стоит усложнять схему канализации лишними элементами. Здесь вам в советчики эта статья, здравый смысл, технический расчет и ваш жизненный опыт.

https://youtube.com/watch?v=l0_GJF42Oc4%3F

Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?

Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой

Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы

С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.

Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.

В частном доме

Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке 6, поз. 2-4.

Рисунок 6. Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .

В многоквартирном доме

Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой (Рисунки 1 и 2). По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки (Рисунок 7) допускается лишь в исключительной ситуации. В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.

Рисунок 7. Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна

Особенности проведения работ

Разобравшись с тем, что такое фановый стояк, требуется внимательно изучить принципы его монтажа. Установку этого приспособления целесообразно планировать, как только начинается разработка проекта внутренней канализационной системы. Чтобы вентиляция работала лучше, нужно стараться не допускать изгибов и углов в конструкции.

Схема вывода фанового стояка

Идеальное положение воздушного стояка – исключительно по вертикали. Эта труба выводится через перекрытия между этажами на крышу. Однако реализовать это на практике не всегда можно. Зачастую в загородных домах приходится использовать дополнительные элементы для соединения.

Иногда используют метод соединения нескольких стояков в один воздуховод. Это может быть подсоединение вспомогательного стояка к главному либо выведение фановой трубы с ее подключением на одинаковом расстоянии от двух стояков.

Такой способ установки лучше, поскольку позволяет равномерно распределить давление воздуха по всей системе.

Фановые трубы на кровле здания

Одно из главных правил монтажа–правильно рассчитанный диаметр воздушной трубы. Он не должен быть больше диаметра канализационной. При этом показатель этого элемента в идеале соответствует размеру не только центрального стояка, но и патрубка, который служит для соединения наружной и внутренней канализации.

Стоит также помнить, что недопустимо совмещение канализационной вентиляции с любой климатической конструкцией или отведением угарного газа при работе отопительного котла.

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
наличие более нескольких этажей, если на каждом из них используется санузел;
если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Канализация с фановой трубой

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

канализационный стояк диаметром 100 мм;
раковина (кухня) со сливной трубой 50 мм;
душевой слив;
стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.

Особенности проведения монтажа

Установка такого стояка может быть проведена самостоятельно. В первую очередь, для этого понадобится закупить подходящие трубы. Нужно понимать, что конструкция является прямым продолжением канализационного трубопровода, поэтому для нее вполне подойдут трубы, из которых собрана основная система.

Для обеспечения необходимого для создания тяги перепада давления и температур, рекомендуется выбирать для начального участка стояка место в отапливаемом помещении. Конечный участок, напротив, нужно расположить в холодном. Это должно быть открытое место, тогда создающаяся в трубе тяга будет беспрепятственно выводить неприятные запахи в атмосферу. Собственно монтаж устройства предельно прост: установка конструкции производится в заранее приготовленный вентиляционный канал.

Существуют два практически равноценных варианта грамотного обустройства фановой трубы: вывод вентиляционного стояка на крышу и установка обратного клапана

Система с обратным клапаном

Выставленное на место оборудование может оснащаться специальной системой, которая называется обратный клапан. Оно дает возможность нормального функционирования без вывода вентиляционного стояка на крышу. Кроме этого устройство необходимо для:

Коррекции недостаточного уклона канализационной трубы.
Предупреждения попадания в систему механических примесей и грызунов.
Препятствия возврата сточных вод к сантехническим устройствам.

Обратный клапан на фановую трубу должен устанавливаться без использования всевозможных обмазок и силикона. Поверхность должна быть чистой и сухой

В зависимости от вида обратного клапана, его можно установить снаружи или внутри элемента. Устройство направляется навстречу движению стоков, его элементы, выполненные в виде лепестков, должны быть выгнуты в сторону сантехнического прибора. Внутренний монтаж предполагает тщательное очищение и последующее обезжиривание внутренней поверхности трубы, куда впоследствии будет установлена вставка. Специалисты настоятельно не рекомендуют использовать при монтаже различные смазки, в том числе силиконовые, предназначенные специально для канализации. Все работы по установке проводятся только на сухих поверхностях.

Вентиляционный стояк для канализации

Традиционно верхняя часть фановой трубы выводится на крышу в виде вентиляционного стояка. По рекомендациям строительных СНиПов высота конструкции должна быть не меньше 0,5 м на скатной кровле, 0,3 м – на плоской неэксплуатируемой поверхности и 3 м на эксплуатируемой крыше. При этом минимальное расстояние от стояка до открываемых балконов или окон по горизонтали должно быть не менее 4 м. Объединять вывод фановой трубы с печными дымоходами или вентиляцией строго запрещено.

Выводить устройство на чердак настоятельно не рекомендуется. Так же запрещена установка вывода фановой трубы непосредственно под свесом крыши, поскольку снег, падающий и сползающий с кровли, легко сможет ее повредить. Всевозможные дополнительные конструкции для вытяжки, такие, как флюгарки или дефлекторы, установленные на выводе канализационного стояка, не дадут ожидаемого эффекта. Напротив, по мнению специалистов, они провоцируют появление конденсата в системе, что чревато блокировкой выводных отверстий при его возможном замерзании.

Функционирование канализации без вентиляции возможно. Но согласится ли владелец жилья, где установлена такая система, свыкнуться с постоянным запахом нечистот? Грамотная установка фановой конструкции легко решит неприятную проблему, тем более, что выполнить ее можно самостоятельно. Внимательно ознакомившись с инструкцией можно смело браться за дело. В результате дом будет не только сиять чистотой, но и пахнуть ею.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

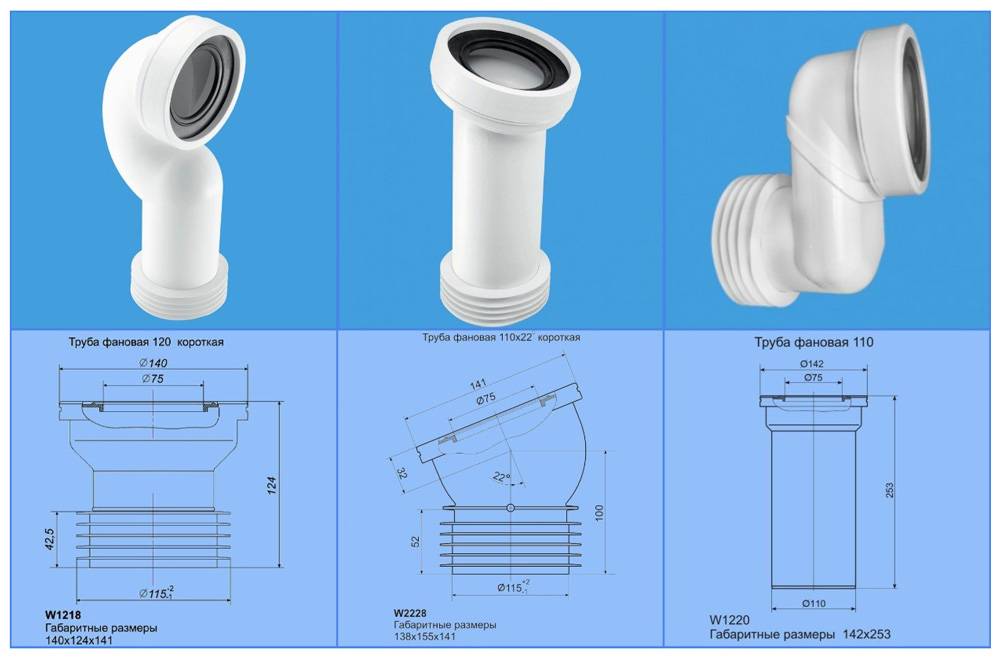

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Для чего нужна фановая канализационная труба
