Как правильно сделать вальмовую крышу своими руками: пошаговая инструкция, чертежи и фото

Разновидности четырехскатной крыши

Существует несколько разновидностей вальмовых крыш, среди которых выделяют следующие виды :

  1. Классическая четырехскатная кровля предполагает прямые стропила. В такой конструкции угловые ребра идут непосредственно от конька, а свесы расположены на одной высоте. У основного типа четырехскатной крыши торцевые стороны сделаны в форме треугольника, а другие стороны выполнены в форме трапеции. Большие свесы отлично защищают фасад от дождя.

Шатровая вальмовая конструкция представляет собой четырехскатную крышу, у которой все ребра сходятся в центральной точке.

Шатровая крыша больше подходит для квадратного плана дома.

Датская четырехскатная крыша представляет собой вальмовую кровлю, у которой в верхней части коротких скатов расположены фронтоны.

Конструкция датской крыши позволяет встроить полноценные вертикальные оконные блоки.

Ломаная вальмовая конструкция именуется мансардной четырехскатной кровлей. Она сложнее в сооружении, но дает возможность отвести значительную площадь чердачного этажа под жилые помещения. Ломаная крыша обойдется дороже, но позволит рационально использовать площадь мансарды. Ломаная четырехскатная крыша является отличительной чертой традиционной архитектуры стран Востока: Китая, Кореи и Японии. Только излом восточные архитекторы делают в другую сторону.

Конструктивные особенности вальмовой крыши

Наличие четырех скатов, наклоненных к каждой стороне дома, обеспечивают конструкции обтекаемую форму и, соответственно, высокую сопротивляемость ветровой нагрузке. Поэтому в регионах с частыми и сильными ветрами такая конструкция является весьма распространенной.

Для снежных районов такая кровля тоже вполне приемлема, так как с нее легко скатываются массы снега, практически не нагружая несущие конструкции крыши.

Но если снега выпадает очень много, а угол наклона при этом высокий, то возможно его схождение лавиной. В этом случае для обеспечения безопасности людей лучше предусмотреть установку снегозадержателей, которые смогут регулировать этот процесс.

С классической двускатной крышей вальмовую кровлю роднит наличие двух длинных боковых скатов, а отличает отсутствие фронтонов, вместо которых устраиваются две наклонные треугольные плоскости, направленные к карнизу.

Еще одной конструктивной особенностью является наличие двух вершин, для соединения которых укладывается конек, но в шатровых крышах его нет, так как все вершины треугольников сходятся в одной точке.

Вальмовые крыши имеют достаточно большое видовое разнообразие. В классическом варианте кровля спускается к карнизу, но не всегда.

Если же вальма (треугольный элемент крыши) делается только в верхней части конструкции, то такая кровля называется полувальмовой.

Особняком можно выделить «датские крыши», характерным признаком которых является то, что в верхней трети крыши имеется маленький фронтон с опорой на стропила.

Это позволяет рационально использовать эти конструктивные особенности, например, для устройства окон или вентиляционных элементов. Большие преимущества предоставляются владельцам домов, остановившим свой выбор на такой кровле при обустройстве мансардного уровня.

Почему крыша вальмовая?

Непосредственно слово «вальм» имеет финское происхождение и буквально переводится как «стог сена». В конструкции такой крыши вальмой чаще всего называют треугольный элемент кровли, который примыкает к торцевой части здания.

Но встречается и другое определение вальмы, исходя из которого так называют ребра, то есть конструктивный элемент кровли, образуемый двумя смежными плоскостями, чаще всего треугольной и трапециевидной.

Таким образом получается, что вальмовыми можно называть крыши, скаты которых ограничены такими ребрами и, соответственно, такую кровлю можно считать противоположной другой форме конструкции – ендовой, в которой также имеется наклонное «ребро», но не с внешним углом, а с внутренним.

Иногда можно встретить и другое название вальмовой крыши: конверт, появившееся, скорее всего, из-за своеобразной геометрии конструкции, напоминающей по форме и линиям почтовое отправление.

Карнизная часть вальмовой крыши всегда имеет небольшой свес, который придает завершенный вид кровле и выполняет функцию защиты стен дома от осадков. А другое альтернативное название — четырехскатная крыша — совсем простое, полученное по числу скатов.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

  7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Как крепить нарожники

Укороченные стропила опираются одним концом на накосные стропила, другим на мауэрлат или ендову. Узел примыкания нарожника к стропилу выполняется следующим образом:

  • оба торца зарезаются под углом в соответствии с проектом;
  • элементы устанавливаются в проектное положение;
  • к накосному стропилу верхний край временно прибивается гвоздями длиной 120 мм (пристреливается нейлером);
  • окончательно узел фиксируется «глухарем» — толстым шурупом с широкой шайбой.

Есть старый, но очень надежный способ крепления с помощью черепных брусков. Они представляют собой обычные бруски сечением 50х50 мм или доски 50х100 мм длиной 20-30 см. Прибиваются к накосному стропилу гвоздями на 100-120 мм в нижней части нарожника. Верхний край будет раскрепляться обрешеткой или скобами.

При устройстве примыкания укороченного стропила к ендове принцип остается прежним. Черепной брусок прибивается снизу, а сверху можно установить скобу.

Бруски создают распор между нарожником и стропилом, что увеличивает жесткость соединения. Таким способом можно крепить и другие элементы — стойки, подкосы и т.д.

Последовательность сборки

Монтаж стропильного каркаса шатровой крыши выполняют поэтапно:

  1. Укладка мауэрлата и лежней.
  2. Перекрытие.
  3. Подготовка стропил и нарожников.
  4. Монтаж стропильного каркаса.

Укладка мауэрлата и лежней

Мауэрлат – это деревянный обвязочный брус. Их укладывают по верхнему периметру внешних стен дома. Для этого берут брус сечением 100 х 100 мм или два бруса 100 х 50 мм либо используют пиломатериал другого профиля с расчётным сечением. Квадратная или многоугольная деревянная рама воспринимает нагрузку в углах от накосных стропил и по периметру от нарожников.

Если по проекту коньковый узел опирают на стойку, то под неё укладывают лежень на внутреннюю стену. Лежень – балка того же сечения, что и мауэрлат. В результате нагрузка от кровли будет равномерно «растекаться» по всему периметру внешних стен.

Перекрытие

Подкровельную площадку формируют из железобетонных плит перекрытия или укладывают деревянные балки с последующей обшивкой досками снизу. Плиты изготавливают стандартных размеров. Из 3-х, 6-ти и 12-ти метровых изделий для перекрытий шатровых крыш в основном выбирают 6-ти метровые панели. При таком варианте коньковый узел опирают на стойку перекрытия.

Деревянное перекрытие устраивают из уложенных балок на противоположные стены дома. Их связывают поперечными ригелями. Снизу конструкцию подшивают листовым материалом таким, как: OSB, ДСП, ДВП или фанерой.

Подготовка несущих элементов

Главная задача состоит в том, чтобы подготовить контактные поверхности балок для получения плотных примыканий деталей в узлах системы. Чтобы качественно выполнить боковые, вертикальные и пяточные срезы на концах нарожников (см. выше главу «Нюансы установки нарожников»), изготавливают шаблоны.

Монтаж каркаса

Поступают следующим образом:

  • Для формирования конькового узла устанавливают временную опору;
  • На верхний конец стойки опирают диагональные стропила и соединяют их в единый узел. В некоторых случаях соединение осуществляют опиранием на венец.
  • К накосным стропилам и мауэрлату крепят нарожники.
  • Устанавливают шпренгели, подкосы и стойки.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

  1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

  2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

  3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
  4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

  5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

  6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
  7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

  8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

  9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

  10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
  11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

  • промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
  • при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
  • центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
  • угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

  • определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
  • обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
  • следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
  • все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

  • особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
  • тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
  • материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw

Настил кровельного материала

  • Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
  • Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
  • Сверху стропил растягивается и закрепляется пленка пароизоляции
  • Далее, поверх нее на стропила прикручиваются рейки обрешетки.
  • Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
  • Затем, следует закрепление контробрешетки.
  • Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.

Особенности монтажа

В интернете циркулируют суждения о том, что монтаж вальмовой крыши очень сложен и трудоемок. В этом есть доля истины, но, по своей сути, сборка этой конструкции мало чем отличается от строительства обычной двускатной кровли.

Тем не менее, новичкам мы не советуем начинать первый опыт с кровли жилого дома. Лучше попробовать свои силы, построив вальмовую крышу на беседке или на небольшой бане.

Вальмовая крыша для беседки – бесценный опыт сборки

Процесс устройства стропильной системы вальмовой крыши включает несколько этапов:

1. По периметру стен укладывается мауэрлат. В данном случае его ставят на стальные шпильки с резьбой, заделанные в кладке, и затягивают гайками. На участках стыковки (на углах дома и в местах сращивания) на мауэрлате выбирают посадочные плоскости, срезая половину балки.

2. Дальнейшая последовательность работ зависит от ширины перекрываемого пролета (площади крыши). Этот момент нужно учесть на этапе составления чертежа или схемы крыши.

Без стоек, поддерживающих коньковый брус можно обойтись в том случае, если ширина здания (пролет) меньше 7,5 метров. При ширине дома от 6 до 7,5 метров висячие стропила в верхней части нужно связать ригелем (балкой сечением 50х100 мм).

Если ширина строения невелика (до 6 метров), то для обеспечения жесткости стропильной системы будет достаточно нижних затяжек (балок перекрытия).

Уложив мауэрлат, на торцевых стенах отмечают центральную ось. По ней выставляют две крайние стойки и крепят их временными подкосами к балкам перекрытия. Если здание перекрыто панелями, то по ним укладывают центральную балку (сечение такое же, как у мауэрлата). На ней фиксируют нижние концы крайних стоек.

Начальный этап монтажа – установка вертикальных стоек под конек

Промежуточные стойки расставляют с шагом 1-2 метра. Если дом перекрыт балками, то стойки можно монтировать на них, фиксируя скобами или саморезами.

3. На стойки укладывают коньковый брус, отмечают на мауэрлате места установки стропильных ног и монтируют их. Для крепления стропил к мауэрлату используют врубку (делают вырез на стропильной ноге для более плотного контакта).

Врубка стропильной ноги в мауэрлат повышает надежность стыка

4. Вальмовые (накосные, диагональные) стропила нижним концом фиксируют к мауэрлату, а другим — к месту стыковки конькового бруса и крайних рядовых стропил.

После этого к ним крепят короткие стропильные ноги (нарожники).

Тот, кто хочет сделать вальмовую крышу своими руками, должен помнить, что главное внимание здесь уделяется качеству сборки узлов. Очень ответственно нужно подойти к установке конькового бруса, стыковке диагональных стропил с коньком и с нарожниками. Стык нарожника с вальмовым стропилом

Стык нарожника с вальмовым стропилом

На больших крышах стандартной длины бруса (6 метров) не хватает для изготовления цельного диагонального стропила. Поэтому его собирают из двух частей, надежно фиксируя их между собой.

Свесы вальмовой кровли делают, набивая на стропильные ноги обрезки бруса или толстой доски (кобылки), выходящие за периметр стен на 50-100 см.

Закончив монтаж стропильной системы, к ней прибивают обрешетку и настилают кровельный материал.

Видео по теме:

Возведение сложной вальмовой кровли

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

  • эстетически привлекательный вид;
  • хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
  • обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
  • облегченный процесс утепления;
  • возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
  • возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
  • большое количество естественного света в комнатах;
  • дополнительная защита несущих стен над эркером за счет большого свеса крыши;
  • снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

  • сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
  • возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
  • увеличение теплопотери.

Из чего состоит конструкция

Если внимательно посмотреть что представляет собой стропильная система вальмовой крыши, то можно увидеть две конфигурации скатов, два трапециевидных больших и два треугольных коротких (читайте – стропильная система четырехскатной крыши). Последние и есть вальмы, название немецкое, означает – шатер. Длинные скаты в отличие от традиционной формы не перекрывают всю площадь. Установленные по бокам вальмы, накрывают не закрытые участки. Конструктивные особенности вальмовой крыши обеспечивают её превосходство над другими.

Стропильная система вальмовой крыши состоит из основных элементов:

  1. Трех видов стропил. В конструкции используются:
    • Диагональные или накосные;
    • Центральные или рядовые;
    • Угловые или нарожные;
  2. Двух видов несущих балок:
  • Мауэрлат, бруса большого сечения, уложенного по периметру, в деревянных домах в качестве мауэрлата используется верхний брус или бревно сруба;
  • Поперечная к мауэрлату балка, для опоры конькового элемента;

Конька, важного элемента несущей конструкции на который монтируются вальмовые стропила и соединяются все элементы стропильной системы. Не следует путать коньковый элемент конструкции с коньком, деталью кровли, закрывающей верхний зазор примыкания кровельного материала. Вспомогательные элементы стропильной системы вальмовой крыши не менее важную роль играют в распределении нагрузки, обеспечении жесткости конструкции, связывании стропильной системы

Вспомогательные элементы:

Вспомогательные элементы стропильной системы вальмовой крыши не менее важную роль играют в распределении нагрузки, обеспечении жесткости конструкции, связывании стропильной системы. Вспомогательные элементы:

  • Вертикальный брус для выноса вверх конька. В конструкции вальмовой крыши этот элемент связующий, он держит конек, венчающий стропильную систему (при устройстве мансарды стойки заменяются иными подпорными элементами, чтобы не занимать жилое пространство);
  • Затяжки, стягивающие стропильную систему в нижней части;
  • Кобылка, элемент обеспечивающий свес крыши, обеспечивающий защиту стен дома от атмосферных осадков;
  • Ветровая балка, её монтируют на стропила, наискосок;
  • Шпренгель, диагональная балка, монтаж которой происходит по диагоналям из угла в угол (балка лежит на мауэрлате), необходимая для снятия нагрузки со стен, обеспечивающая жесткость стропильной системы;
  • Подкосы необходимые для устройства углов жесткости, их устанавливают под разным углом к стропильным ногам;
  • Прогоны, это не деталь, это расстояние между креплениями стропил. Отмеряется оно по коньковому элементу. Точность расчета прогона – момент принципиальный. Расчет расстояния производится с учетом того, какая выбрана кровля, профлист, ондулин или иное и объема снега выпадающего в том или ином регионе.

Очевидно, что для устройства стропильной системы вальмовой крыши понадобится чертеж, но и брус правильно подобранного сечения.

Что это такое?

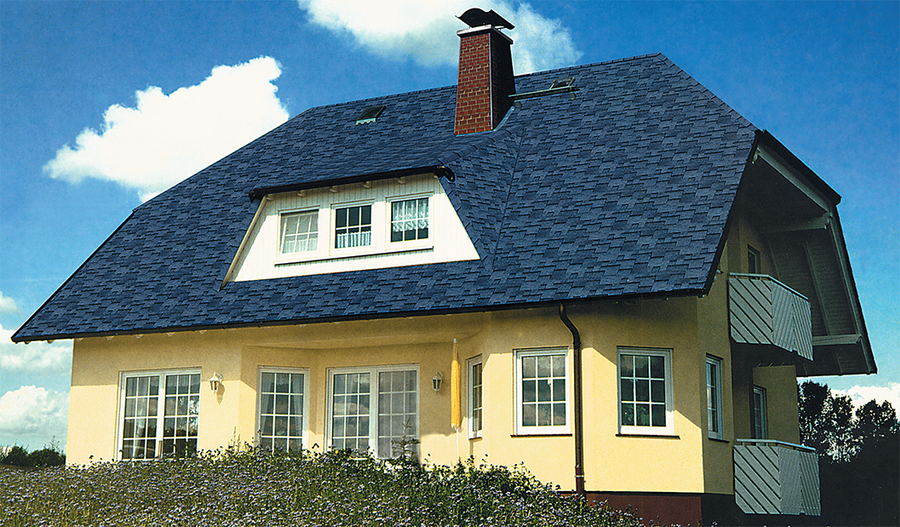

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

  • выбора оптимального материала для обустройства кровельной конструкции;
  • определения интенсивности осадков, характерных для места постройки;
  • установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Варианты опирания стропил вальмовой крыши

Выше описан классический вариант вальмовой конструкции, где опорой служит мауэрлат. Но существует вариант, когда в качестве опоры используются балки перекрытия. Монтаж системы начинается так же с мауэрлата, только балки выходят за стену, образуя вынос, а не упираются в него. Монтаж стропильной системы аналогичен, не изменяется последовательность действий, только стропила опираются не на мауэрлат, а на балки перекрытия внизу и вверху наслонным образом на конек. Конструкция вальмовой крыши с опиранием стропил на балки перекрытия не уступает по прочности классической.

Чем отличается вальмовая крыша с висячими стропилами? Только опиранием стропил. Стропильная система, включающая в себя балки, закрепленные на потолочном перекрытии с двух внешних стен, отличается тем, что использованы стропила, которые не опираются на мауэрлат, а фиксируются ригелями в верхней части на расстоянии 60см от конька и затяжками внизу рядом с основой.

Стропильная система вальмового типа сложна, но если внимательно рассмотреть её устройство, уделить время на просмотр видео по этой теме, то справиться с её возведением можно. Было бы желание
