Выбор генератора для велосипеда

Содержание

Устройство и принцип работы

Генератор постоянного тока

Перед тем как изготовить электрогенератор своими руками в чисто домашних условиях потребуется ознакомиться с его конструкцией и разобраться, как он работает. Основой такого устройства является многосекционная обмотка, располагающаяся на неподвижном статоре. Внутри помещается подвижный якорь (ротор), в конструкции которого предусмотрен постоянный магнит. Эта часть генератора посредством специального приводного механизма связана с движителем, приводимым во вращение от ветряка или бензинового двигателя. В качестве привода допускается использовать альтернативные энергоресурсы (вода или тепло, образуемое при сгорании дров, например).

Порядок работы:

  • при вращении ротора его магнитные линии пересекают э/м поле статорных катушек;
  • благодаря этому, согласно закону индукции Фарадея, в них наводится ЭДС соответствующей величины;
  • к катушкам статора подключается нагрузка, переменный ток в которой меняется по синусоиде.

Этот принцип действия распространяется на все образцы электрических машин без исключения (независимо от типа привода).

Эффективно работающий генератор электрического тока, своими руками изготовленный из подсобных деталей, способен решить целый ряд бытовых проблем. Самодельные изделия традиционно используются для выработки электрической энергии, достаточной для питания домашней электросети. Помимо этого от агрегата может работать не очень мощное сварочное оборудование или водяной насос для полива грядок на даче. Изготовленное в виде ветряного генератора изделие допускается эксплуатировать на даче и в походе.

Электроцепь своими руками

Последовательность сборки:

  1. Спаять диоды 1N4004 в параллельные мосты.
  2. Припаять конденсатор между «положительным» и «отрицательным» концами схемы.
  3. Установить резисторы и стабилизатор напряжения.
  4. Припаять светодиод (1Вт) и резистор к цепи фары.
  5. Через провода соединить фару с конденсаторами, а затем электрическую цепь с генератором на заднем колесе.
  6. Чтобы отключать лампу даже во время езды на велосипеде, на промежутке между конденсаторами и установить выключатель, который будет замыкать и размыкать цепь.


Самодельный электрогенератор на заднее колесо велосипеда

Корпус с электрической схемой закрепляется на раме велосипеда, провода фиксируем хомутиками.

Применение электрогенератора

А где можно применить велосипедный электрогенератор в нашей обычной жизни? Можно, например, заряжать телефон занимаясь спортом по утрам. Ну и правда, почему бы не тренироваться и экономить электроэнергию в то же время? Замерьте, сколько времени потребуется, чтобы зарядить свой сотовый. Попробуйте запомнить время и пытаться побить его в будущем. Можно совместить, так сказать приятное с полезным — посмотрите, сможете ли вы генерировать столько энергии, сколько потребляет блендер. Тогда вы сможете приготовить себе спортивный коктейль.

Если у вас есть технически смелый ребёнок, то почему бы ему не заняться воплощением этой идеи в жизнь просто ради опыта. Включите свою фантазию и может вам придут в голову ещё какие-то забавные идеи.

Не исключено, что вы захотите воплотить свои задумки в жизнь. Что для этого понадобиться?

  • Велосипед. Для этих целей отлично подойдёт старый, давно не используемый или валяющийся без дела.
  • Двигатель на 12V постоянного тока.
  • Клиновой ремень, для соединения заднего колеса с двигателем.
  • Брус для подставки 100*50 мм.
  • Диод.
  • Аккумулятор 12V.
  • Инвертор, преобразующий постоянный ток 12V в переменный 220V.

Если вы не планируете подключать к этому устройству ничего, кроме лампочки постоянного тока, то без последних трёх пунктов можно обойтись. А для подключения других электроприборов они понадобятся. Причиной этого является неравномерное напряжение, которое будет поступать из генератора (электродвигателя).

Генератор электричества для велосипеда

Генератор электричества или динамо изобрёл в 1827 году А. И. Йедлик — венгерский электротехник и физик. Это произошло на шесть лет раньше, чем такое же изобретение представил миру Сименс, но Йедлик не запатентовал его.

Электрический генератор — устройство, предназначенное для преобразования механической энергии в электрическую. На велосипед электрический генератор устанавливается для получения электроэнергии, которая питает осветительные приборы велосипеда, а также в последнее время для подзарядки аккумуляторов мобильных телефонов, планшетных компьютеров, GPS навигаторов и других устройств, которые велосипедист имеет при себе.

Устройство генератора электричества для велосипеда

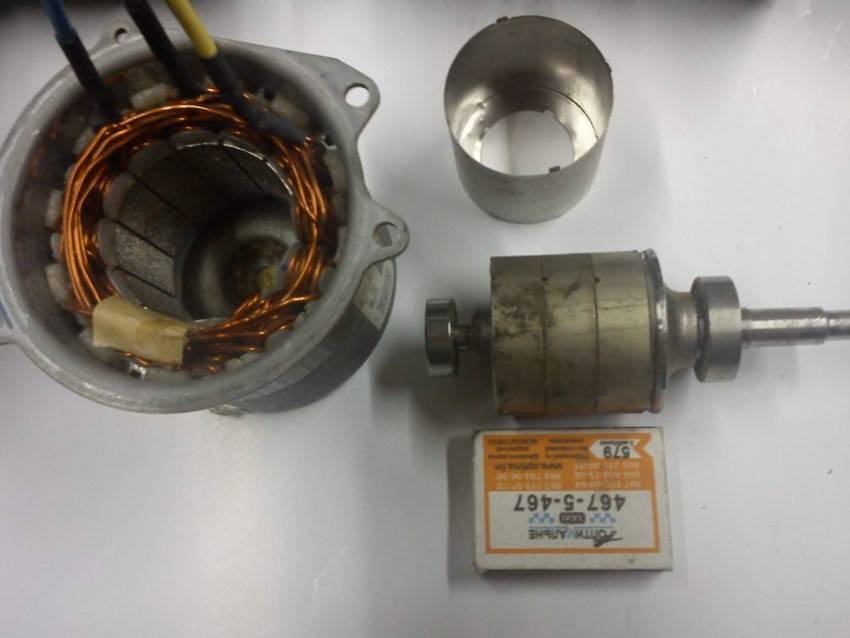

Если просто объяснить устройство генератора, то это катушка с проводом, которая вращается в магнитном поле статора. По закону Фарадея энергия вращения преобразуется в переменный ток, который подходит для осветительных приборов, но не подходит для других устройств, питающихся постоянным током, поэтому переменный ток выпрямляют с помощью диодного моста и стабилизируют, ограничивая максимальное значение напряжения.

Основной недостаток такого устройства для получения электроэнергии состоит в том, что генератор перестаёт выдавать энергию при полной остановке велосипеда, а также присутствует зависимость уровня напряжения от скорости велосипеда, что создаёт определённые неудобства. По своей конструкции генераторы для велосипеда делятся на виды:

Втулочный внутренний генератор

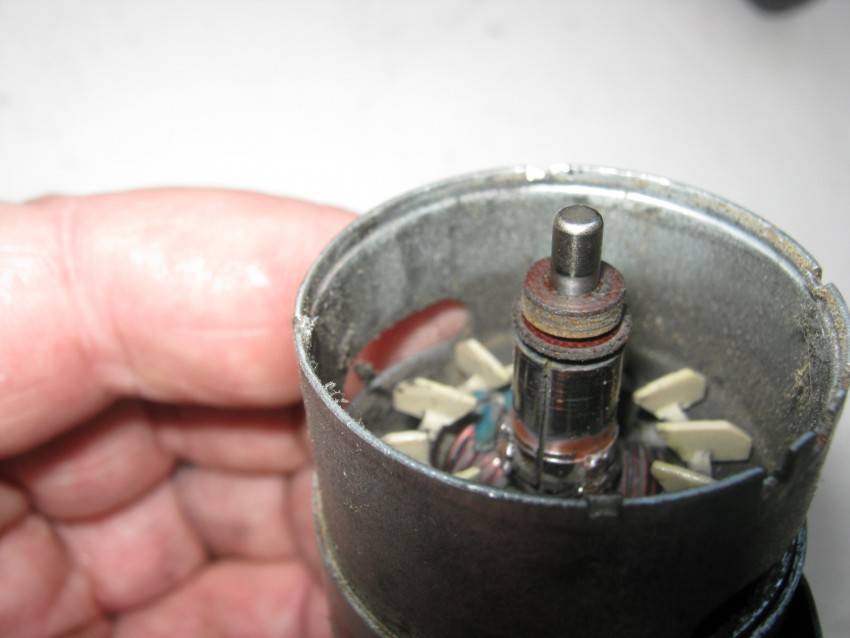

Генератор для велосипеда встраивается во втулку колеса: переднюю или заднюю. Неподвижный сердечник закреплён на оси колеса, а вокруг него вращается кольцевидный многополюсный магнит. Втулочные генераторы наиболее эффективные и тихо работают, имеют высокую цену.

Внешние генераторы — кареточный

Прикрепляется рядом с кареточным узлом, под нижними перьями рамы. Пружина прижимает ролик к покрышке колеса, которая передаёт ролику вращение.

Генератор на передней вилке

Наиболее распространённый тип генератора. Крепиться к вилке и также за счёт усилия пружины ролик генератора прижимается к боковой поверхности покрышки. Кареточный и бутылочный генераторы плохо работают в условиях большой влажности.

Современные аккумуляторные батареи вытесняют генераторы, благодаря небольшим размерам и способности выдавать большую мощность. Её значение для генератора составляет 3 — 6 Вт, тогда как аккумуляторы небольшого размера выдают до 15 Вт и более. В то же время, если аккумуляторы зарядить не имеет возможности, то генератор всегда выручит.

Также читать на эту тему:

Бесконтактный генератор электричества для велосипеда. Генератор может вырабатывать электрическую энергию, не прикасаясь к колесу, как классические генераторы. На рынке есть некоторые модели, которые также вырабатывают электричество не соприкасаясь с колесом, но при этом на колесе должны располагаться магниты…

Велосипедная фара. Длина луча. Слишком ближний свет не даёт времени оценить опасность и отреагировать на разъезд с препятствием. Слишком дальний свет не позволяет вблизи рассмотреть препятствие, когда оно уже вышло из светового пятна, а также требует использования более мощных источников света…

USB зарядка для велосипеда. Ничего сложного в ней нет, необходимо было только адаптировать уже существующие зарядные устройства к велосипеду. Отличие лишь в том, что домашние зарядные устройства питаются от сети, а здесь электричество вырабатывает генератор велосипеда…

Светодиоды пришли, и победили. Все знают слово светодиод. При его произнесении у обывателя возникают ассоциации с маленькой красной, белой или другого цвета светящейся точкой, которая символизирует, что работает какая-то функция или прибор включен. Но светодиоды бывают разные…

Приложения Runtastic для велосипедистов. Для велосипедистов Runtastic предлагает два приложения на русском языке Roadbike и Mountainbike. В каждое из них включено более 50-ти полезных и нужных функций для любителей и профессионалов велоспорта. Велосипедный компьютер Runtastic может…

velomasterclass.ru

Виды велосипедных генераторов, их особенности, плюсы и минусы

Динамо-втулка

Динамо-втулка – это улучшенная магнитом обычная втулка. Ее механика заключается в образовании вихревых токов. На выходе энергия становится током, соответствующим велосипеду по силе, напряжению и мощности. Для сравнения в автомобиле энергия мощностью 6 Ватт, а для велосипеда – не больше 2.

  • Динамо-втулка популярна из-за простоты и небольшого размера.
  • Она закрепляется на втулку, а не колесо и не создает лишнее трения. Ток передается прямо к фаре.
  • Из недостатков этого типа выделяют замедленную скорость переднего колеса и тяжесть велосипеда. Вес исправляется легким магнитом.

При вращении педалей ток поступает волнообразно, с ускорением или замедлением. Поэтому в фарах при втулочном генераторе установлен стабилизатор.

Если фара другая, то будет необходим выпрямитель для стабилизации. Яркость освещения зависит от мощности выхода втулки. Чем мощнее фара и менее мощный выход, тем более тусклый свет.

Конструкция состоит из компонентов:

  • Якорь, который обматывает ось,
  • Кольцевой магнит, закрепленный на втулку,
  • Двойные проводы с клеммами.

Бутылочный велогенератор

Бутылочный электрогенератор имеет такое название из-за внешнего сходства с бутылкой. Он прикрепляется на колесо, регулируется в сторону увеличения или уменьшения мощности. При его смещении он легко выключается.

  • Цена на генераторы такого типа недорогие.
  • Почти не влияют на вес байка.
  • Но от него затираются покрышки колеса.
  • На сильной скорости работу сопровождает характерный шум.
  • А в дождливое время энергия вырабатывается плохо.

Бутылочный электрогенератор подойдет для недолгих поездок по городу в хорошую погоду.

Бесконтактный велосипедный генератор

Бесконтактный генератор – это самая дорогая конструкция из всех аналогов. Это оправдывается почти полным отсутствием недостатков. Принцип работы заключается в накоплении энергии от вращений колеса через магнитное поле.

Электрогенератор располагается близко к колесу, в которое встроена динамо-втулка. Таким образом нет трения или сопротивления движению, как в других конструкциях. Электрогенератор крепится парой спереди и сзади.

Весь принцип похожий на работу фонариков. У электрогенератора прямой мост передачи тока от выхода втулки к фаре. Получается, что фара работает, как самостоятельный механизм. У такого прибора нет стабилизатора, поэтому при низкой езде свет должен был бы тускнеть.

Но этот недостаток возместили накоплением энергии во время поездки. Таким образом, фара может гореть даже в условиях полной остановки велосипеда.

Плюсы прибора:

  • Отсутствие трения, затирания, контакта с компонентами велосипеда,
  • Низкий вес,
  • Система сохранения энергии для работы фар во время остановок.
  • Из минусов характерна высокая стоимость.

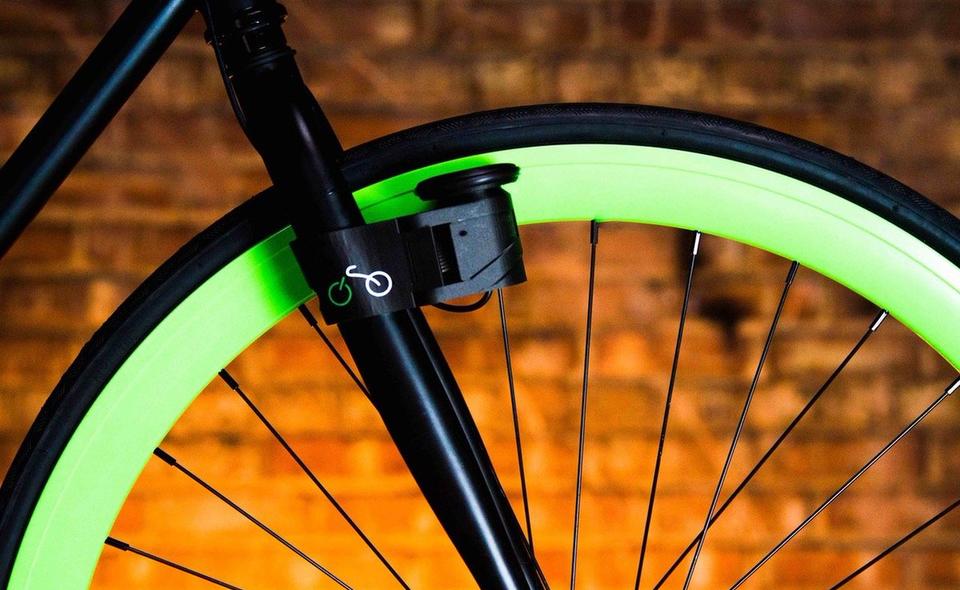

Magnic Light

Отдадим должное смекалке автора интересной инновации для велосипеда, но должны отметить, что идея бесконтактного велогенератора не нова. Более того, существует оригинальная промышленная разработка такого устройства. Magnic Light является первым бесконтактным источником питания для фонарей велосипеда без дополнительных компонентов в колесах. Энергия берется из вращающихся колес велосипеда без каких-либо физических контактов и, таким образом, без трения.

Электричество преобразуется в свет за счет использования вихревых токов, создаваемых сильных магнитов (International Patent Pending PCT/EP/2012/001431). С помощью этого нового технического решения электричество могут подаваться на источники света полностью без батарей и без внешних кабелей, и в то же время с высокой эффективность.

Механизм действия на официальном сайте описывается так: “с перемещением колеса вращаются магниты внутри крошечного генератора весом 60 грамм и встроенным конденсатором, который держит свет, даже когда велосипедист останавливается”.

Видео, датированное 2014 г., показывает некоторые свойства генератора Magnic Light .

Идея изобретения генератора электроэнергии, или динамо-машины, как его сначала называли, принадлежит венгерскому физику и электротехнику Аньошу Иштвану Йедлику, который с 1827 года успешно занимался разработкой концепции динамо-машины, но не стал патентовать его, так как думал, что его идея не нова. Патент на электрогенератор принадлежит Вернеру Сименсу.

Как сделать генератор для велосипеда самостоятельно?

Электрогенератор можно сделать самостоятельно в домашних условиях. Для этого за основу берется шаговый мотор.

Характеристики у мотора для осветительного прибора должны быть:

  • Напряжении – 2.88 Ватт,
  • Сопротивление – 1.2 Ом,
  • Номинальный ток – 2.4 А.

Установить такую конструкцию можно у втулки на заднем колесе.

Необходимые материалы и инструменты

Для создания оптимального электрогенератора понадобятся материалы:

  • Пластиковая лента (гибкого материала) для маховичка.
  • Светодиоды выпрямительного 4 типа, компании 1N400 –4 пары.
  • Регулятор линейного напряжения (стабилизирующий) компании LinearRegulatorStandardRegulatorPos.
  • Резистор одноваттныйCF-100.
  • Резистор 1206 на 820 Ом.
  • Резистор для диода до 0.25 Ватт.
  • Одноваттный диод.
  • Проводки.
  • Конденсатор на 1 мкФ.
  • Емкость для помещения генератора (пластиковая коробка).
  • Пластина для дополнительного пространства при креплении (по необходимости).

Инструменты:

  • Клеевой пистолет (клей-герметик),
  • Сварочный аппарат,
  • Плоскогубцы,
  • Острый нож.

Порядок действий

Для создания электрогенератора своими руками нужно придерживаться порядка действий:

Создание передаточного кольца. Ток должен поступать от вращений колеса к маховичку (или колесику) мотора через соединение – передаточное кольцо. Для этого следует пластиковую ленту скрутить в кольцо и заварить концы.

По бокам вырезаются прорези для посадки под спицы. Глубина не должна превышать четверть толщины скрученной ленты. Далее следует установка кольца на спицы. Закреплять лучше внутри клеем-герметиком, чтобы конструкция крепче держалась.

После этого можно приступить к созданию самого генератора:

Диоды 1N4004 нужно спаять до параллельного состояния.
Конденсатор прикрепляется посередине концов схемы + и -.
К конструкции прикрепляются резисторы и стабилизатор скачков напряжения.
После этого одноваттный светодиод с резистором крепятся к фарной цепи.
При помощи проводов фара соединяется с конденсаторами.
Требуется соединить электрогенератор и электрическую цепь.
Для удобства можно установить выключатель между конденсаторами. Его принцип действия будет в замыкании или размыкании цепи. Это позволит велосипедисту выключать фары даже при езде.
Далее закрепляется электрическая схема на раму велосипеда, а оставшиеся провода фиксируются хомутиками.
После этого к перьям можно прикрутить мотор и установить маховик поверх пластиковой конструкции. При отсутствии места рекомендуется приварить пластину с отверстиями к раме.
Обязательная проверка в конце: маховичок передвигается синхронно с колесом велосипеда. При вращении фара включится

Стоит обратить внимание, что на низкой скорости свет имеет мерцательный эффект.

Электрогенераторы делятся на три основных типа:

  • Динамо-втулка (у бюджетных вариантов низкая мощность, тусклое освещение, но не воздействует на колесо),
  • Бутылочный электрогенератор (трение о колесо, перевес на одну сторону),
  • Бесконтактный электрогенератор (высокая стоимость).

Можно сделать электрогенератор своими руками при наличии инструментов и компонентов для сборки. Проще всего сделать динамо-втулку из подручных средств. Создание своими руками бесконтактного электрогенератора требует большей подготовки и материалов.

Электрогенератор перенаправляет ток в фару для ее работы. Это удобно при поездках в ночное время суток вдоль шоссе, на отведенных местах, по городу. Хорошее освещение обеспечивают мощные электрогенераторы или стабильное быстрое вращение колеса.

Инвертор

Ток, который выходит из розетки – переменного тока (AC). Инвертор преобразует низкое постоянное напряжение аккумулятора в повышенное 220 В переменного тока, поэтому вы можете подключать обычные электроприборы. При выборе инвертора убедитесь, что он способен дать выходной ток и напряжение на нужную мощность. Инвертор, рекомендуемые в этом проекте, имеет мощность 500 Вт.

Таким образом становится возможным без малейших дополнительных расходов получить достаточно мощный, экологически чистый источник электроэнергии хоть 12, хоть 220 вольт, который поможет в случае аварий на линиях электропередач во время бури или других стихийных бедствий. А по совместительству генератор работает как обычный велотренажёр!

Полезные советы

СЧЕТЧИК ГЕЙГЕРА – СХЕМА И ПЛАТА

РАДИОПРИЁМНИК АМ С ПРЕОБРАЗОВАНИЕМ ЧАСТОТЫ

ДЕТЕКТОР ГРОЗЫ И МОЛНИЙ

Сборка

Процесс сборки может быть усложнён по разным причинам. Например, нет определённого навыка для работы. Нет опыта в создании таких устройств. Нет нужных деталей и запчастей. Однако если всё это и большое желание в наличии, то попробовать можно.

Но перед началом работы обязательно нужно выполнить несколько условий — добыть материалы и инструкции для изготовления электрогенератора. И прочесть их. А также позаботиться о технике безопасности.

Перед началом работы имеет смысл позаботиться о схемах сборки и чертежах. Это значительно облегчит и ускорит процесс.

Газовые и бензиновые электрогенераторы собираются своими руками чаще всего. Но как при их сборке, так и при сборке других, нужно произвести подготовку и некоторые расчёты

Например, важно знать мощность нужного генератора

Чтобы определить скорость вращения, двигатель должен быть подключён в сеть. Для определения потребуется тахометр. Величину, полученную при измерениях, нужно прибавить к компенсаторной величине, составляющей 10%. Эта величина позволяет не дать двигателю перегреться.

Учитывая мощность нужно подобрать конденсаторы.

Сама сборка проста — Конденсаторы подсоединяются к двигателю по очереди по схеме (её можно найти в интернете). Это всё, что нужно для создания генератора малой мощности.

Этот вариант самый удобный и лёгкий

Однако стоит обратить внимание на следующие моменты:

  • Нужно следить за температурой двигателя, чтобы он не перегрелся.
  • Иногда генератору нужно будет давать остыть до 40 градусов.
  • КПД, возможно, будет снижаться в зависимости от времени работы. Это нормально.
  • Пользователю нужно будет самостоятельно следить за состоянием генератора, подключать к нему измерительные приборы.

После сборки механической части следует заняться электрической стороной. Начинать стоит после установки шкивов, соединяющихся ремнем.

  • Обмотки на электрическом моторе соединяются согласно схеме звезда.
  • Конденсаторы, подключаемые к обмотке, должны образовать собой треугольник.
  • Напряжение будет сниматься между концом обмотки и средней точкой. Тогда получается ток с напряжением 220 вольт, а между обмотками — 380 вольт.

Специалисты дают ещё несколько полезных советов, которые помогут при сборке генератора:

  • Электрический двигатель может сильно нагреваться. Чтобы этого не было — нужно заменить конденсаторы на те, у которых меньше ёмкость.
  • Самодельные электрогенераторы обычно предполагают конденсаторы с напряжением от 400 вольт. Для правильной работы хватит и одного.
  • В сети нужен трехфазный трансформатор, если для питания дома нужны все фазы двигателя.

Скорее всего, даже сделанный, как на красивых фото, самодельный электрогенератор, не сможет конкурировать с покупными моделями.

Однако, если воспринимать его как дополнительный, запасной источник электроэнергии, то его вполне можно сделать и использовать. Тем более что как показывает практика, сделать генератор самостоятельно не так уж и сложно. Нужно просто приложить старания и всё получиться.

Разновидности велогенераторов

Как мы уже говорили, велосипедные генераторы делятся на 4 категории:

  1. Втулочные. По сути, это модифицированная магнитом обычная велосипедная втулка. Механизм ее действия сводится к образованию вихревых токов. На выходе получается энергия, которая подходит для функционирования различных велосипедных устройств и аксессуаров. Динамо-втулка хороша тем, что получаемый ток передается непосредственно к фаре велосипеда. Это небольшое устройство, которое крепится непосредственно на втулку, а не на колесо, что исключает вероятность образования дополнительного трения. Что касается недостатков, то велогенератор подобного типа незначительно влияет на скорость велосипеда, а также немного утяжеляет его конструкцию. Во время вращения педалей ток поступает волнообразно, то ускоряясь, то замедляясь – соответственно, на втулочном генераторе необходим стабилизатор. Устройство состоит из нескольких компонентов: якорь, обматывающий ось; кольцевой магнит, который крепится на втулку; двойные провода с клеммами.
  1. Бутылочные. Устройства получили такое название из-за некоторого свойства с бутылкой. Прибор монтируется на колесо. Бутылочные генераторы отличаются небольшой стоимостью и практически не меняют вес велосипеда. В то же время подобные устройства плохо работают в сырую погоду, а их работа сопровождается специфическим звуком. Бутылочные генераторы подходят для непродолжительных поездок в ясную погоду.
  2. Бесконтактные. Устройства подобного плана являются самыми дорогостоящими. Высокая цена обусловлена практически абсолютным отсутствием изъянов. Принцип работы бесконтактных велогенераторов сводится к накоплению энергии от вращения колес через магнитное поле. Устройство располагается в непосредственной близости от колеса, в которое вмонтирована динамо-втулка – это позволяет практически полностью нивелировать силу трения и сопротивления. Данные устройства отличаются незначительной массой и возможностью сохранения энергии для работы фар во время остановки. Что касается недостатков, то высокая цена – пожалуй, единственный из всех возможных минусов.

Учитывая характеристику каждого устройства для выработки энергии, можно подобрать наиболее подходящий вариант в зависимости от специфики катания и личных предпочтений. Генератор для велосипеда можно приобрести в магазине, а при наличии необходимых компонентов и инструментов можно попробовать сделать его своими руками.

«Беспроводной» генератор

Беспроводной или бесконтактный генератор – это, пожалуй, самый интересный вариант из всех, рассматриваемых в этой статье. Можно с уверенностью сказать, что он обладает главными преимуществами тех, которые уже были описаны выше, и при этом практически лишен всех их недостатков.

Разумеется, беспроводное устройство сложнее и технологичнее, поэтому и стоить оно будет заметно дороже. Зато весит оно очень немного, и фары встроены прямо в него, что существенно упрощает его работу и экономит немало энергии. Помимо того, такой электрический мотор не имеет никаких проводов и кабелей, он, к тому же, никак не соприкасается с колесом, а значит, не создает никакого трения и сопротивления.

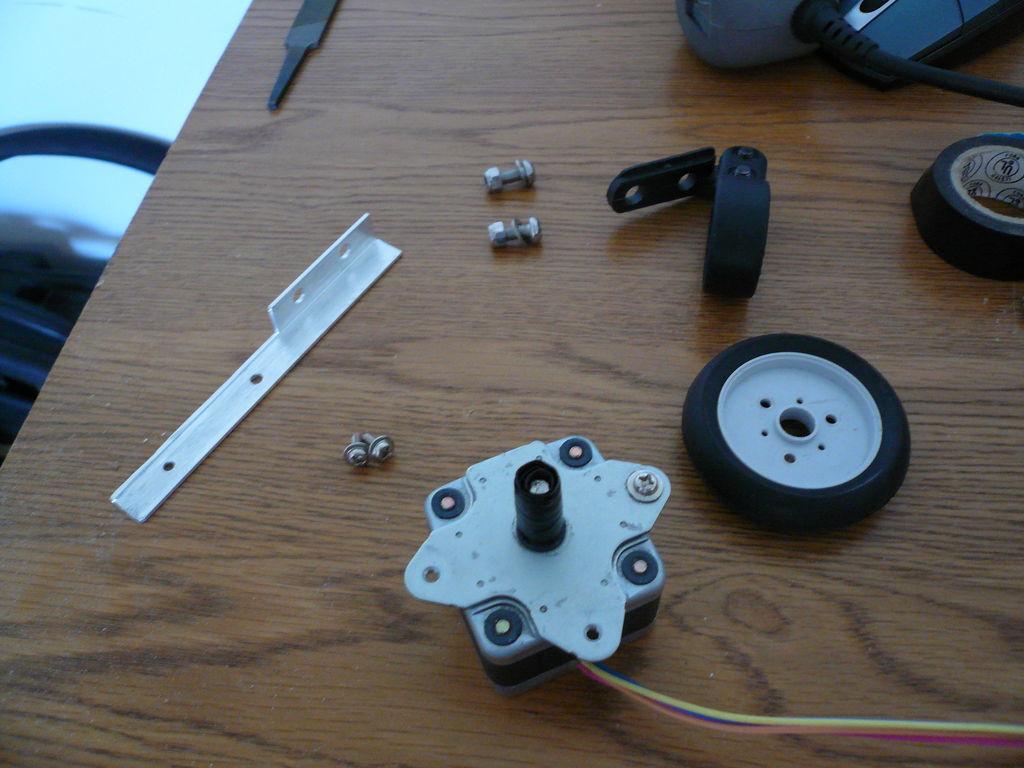

Шаг 3: Установка мотора

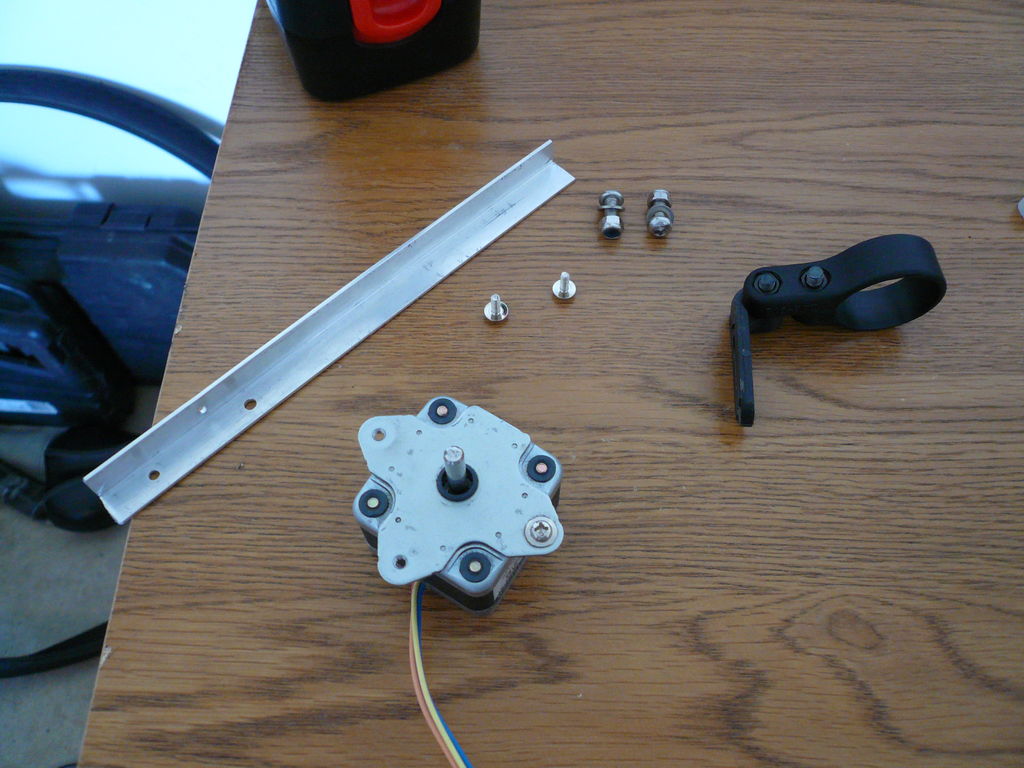

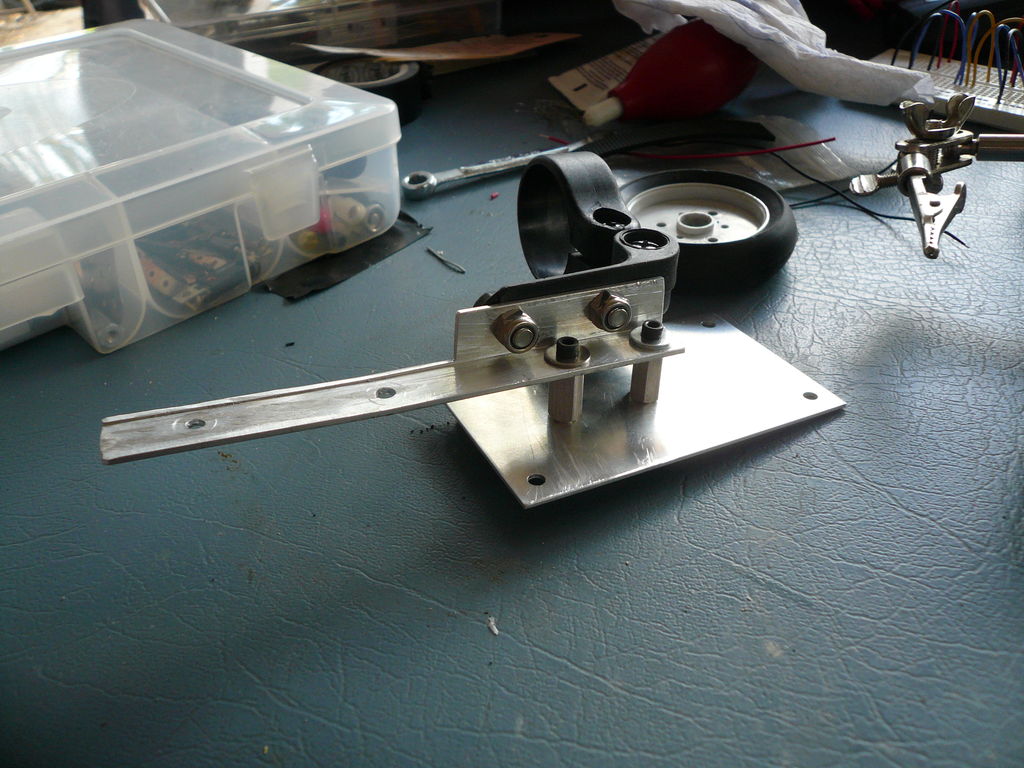

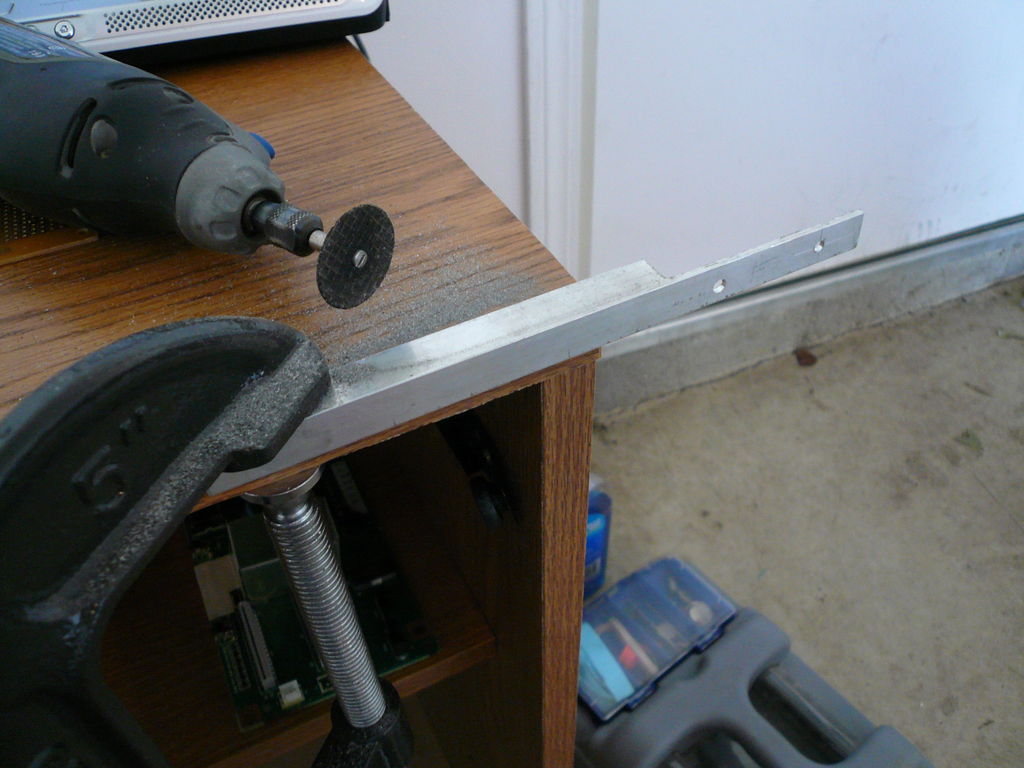

Крепление двигателя было выполнено из алюминиевого уголка и кронштейна отражателя. Чтобы смонтировать двигатель, в алюминии были просверлены отверстия. Затем, чтобы освободить место для колеса, была вырезана одна сторона угла.

Колесо было прикреплено путем наматывания изоленты вокруг вала двигателя до тех пор, пока соединение не будет достаточно плотным, чтобы надеть колесо прямо на изоленту. Этот метод неплохо работает, но в будущем его нужно доработать.

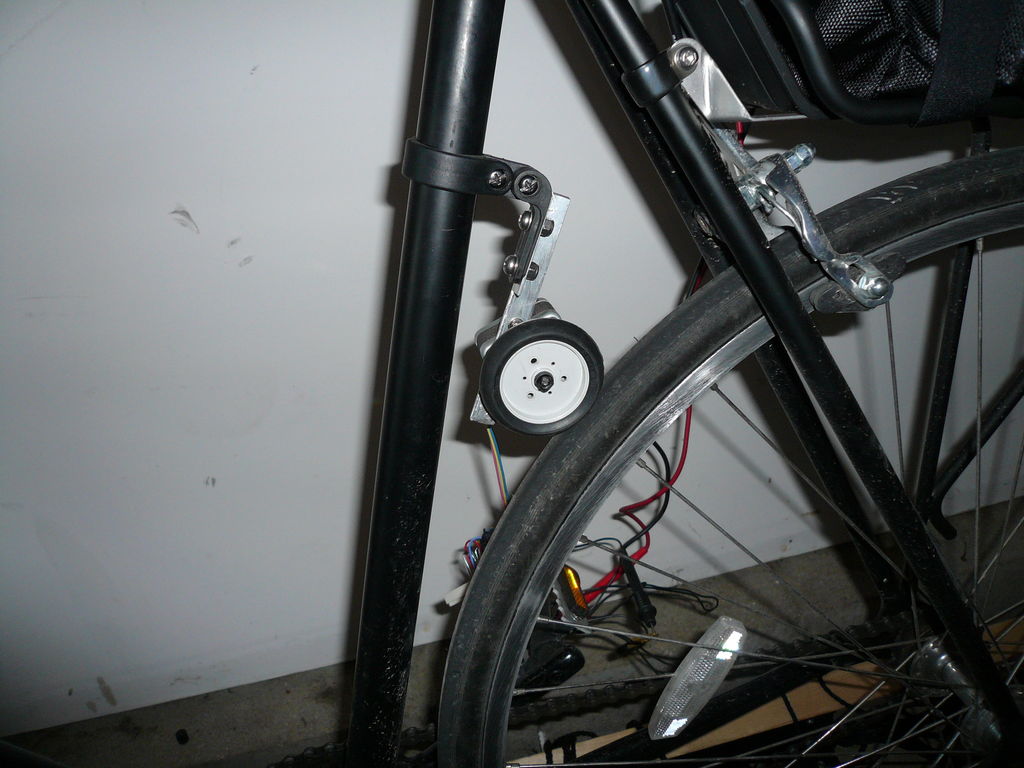

Как только мотор и колесо были присоединены к алюминию, я нашел на раме подходящее место, чтобы все установить. Я прикрепил заготовку к трубке сиденья. Рама моего велосипеда — 61 см, поэтому площадь, на которой установлен генератор, довольно велика по сравнению с велосипедами меньшего размера. Просто найдите на своем велосипеде лучшее место для установки генератора.

После того, как я нашел подходящее место, я сделал отметки под алюминиевый кронштейн с установленным кронштейном отражателя, чтобы его можно было обрезать по нужному размеру. Затем я просверлили отверстия в кронштейне и алюминии, и смонтировал конструкцию на байке.

Я закончил сборку велосипедного генератора на 12 вольт, прикрепив двумя стойками проектную коробку к алюминиевому креплению.

Что такое велогенераторы и зачем нужны

Электрогенератор, устанавливаемый на велосипед, — это удобное портативное устройство, которое дает возможность самостоятельно вырабатывать электрический ток для поддержания работы фар или других электроприборов. Например, с его помощью получится на ходу бесплатно заряжать телефон или GPS-навигатор.

Принцип работы заключается в генерации переменного тока, который преобразуется в постоянный за счет диодного моста. Факты о велогенераторах:

  • в зависимости от навыков и скорости езды велосипедист производит 0,15-0,25 КВт в час;
  • рекордный показатель, достигнутый за 24 часа, составил 12 КВт;
  • чем выше частота вращения педалей, тем больше генерируется электроэнергии. Подобная закономерность характерна как для покупных, так и самодельных генераторов электричества на велосипед;
  • педальные генераторы бывают стационарными: приспособление получится изготовить самостоятельно, используя старый и ненужный велосипед.

В промышленных масштабах использование педальных генераторов теряет смысл, так как на выработку 1 КВт энергии уходит около 10 часов, но для личного использования такой прибор — хороший выбор. Ведь главные преимущества: возможность бесплатно добывать ток и днем, и ночью, дешевизна оборудования и простота обслуживания. Еще больше снизить стоимость получится, если сделать велогенератор своими руками.

Стационарный педальный генератор также выступает альтернативой солнечной черепице или батареям, которые не всегда получается использовать из-за климатических условий. Приспособление никак не зависит от солнца, ветра и легко размещается в доме или квартире.

Генератор бутылочный для велосипеда

Данный тип генератора называют шинным. По типу он является генератором второстепенного значения. Состоит бутылочный генератор велосипедный из корпуса, который полностью изолированный. Снаружи на нем есть специальный ролик, который предназначен для вращения. Он плотно прикреплен к корпусу, то есть на вилку. Также начинка данного генератора состоит из обычной медной обмотки и магнита. Движение поля магнитного происхождения возникает вследствие контакта ролика с покрышкой колеса велосипеда. Исходя из этого, идет передача энергии от колеса к механике. Чем быстрее вращается колесо, тем быстрее прокручивается валик на генераторе. Достигается максимальная полярность в самом генераторе, воспроизводится напряжение.

Положительной стороной данного вида генератора является:

  • Небольшая цена относительно других видов.
  • Легкость в установке на велосипед.
  • Аппарат можно без труда отключить или включить, путем отдвижки от велосипеда.

Что касается недостатков, то они не так уж и весомы:

  • Покрышка со временем начинает изнашиваться.
  • Занимает время установка уровня наклона.
  • Появление звука из-за трения об покрышку, особенно при высоких скоростях.
  • Незначительный перекос колеса из-за веса генератора, который колеблется от 200-250 грамм. Это связанно за счет его крепежа на одну сторону.
  • Если дождливая погода, то генератор не работает на полную мощность. Трение по колесу неполноценно из-за скольжения.
