Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

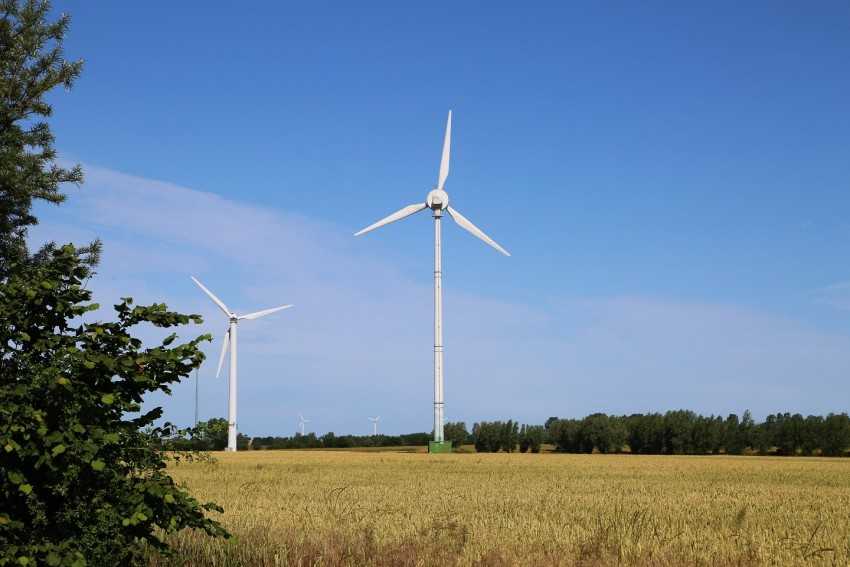

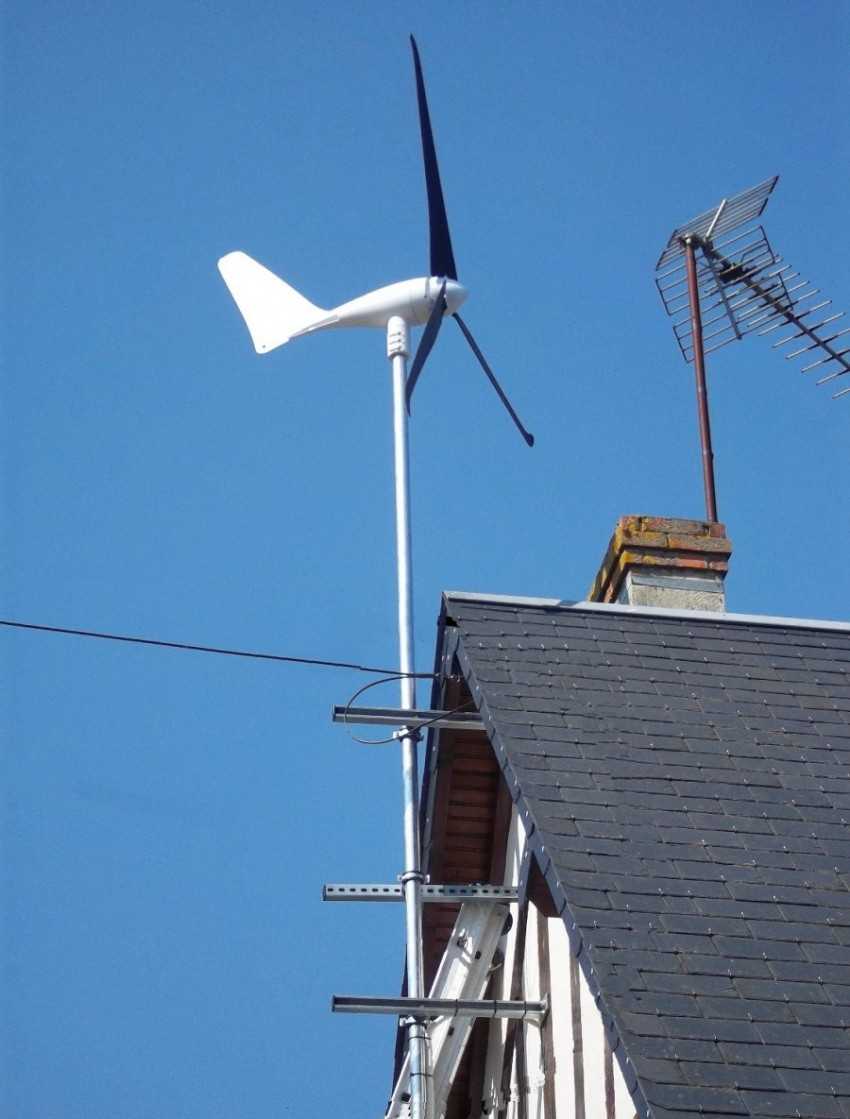

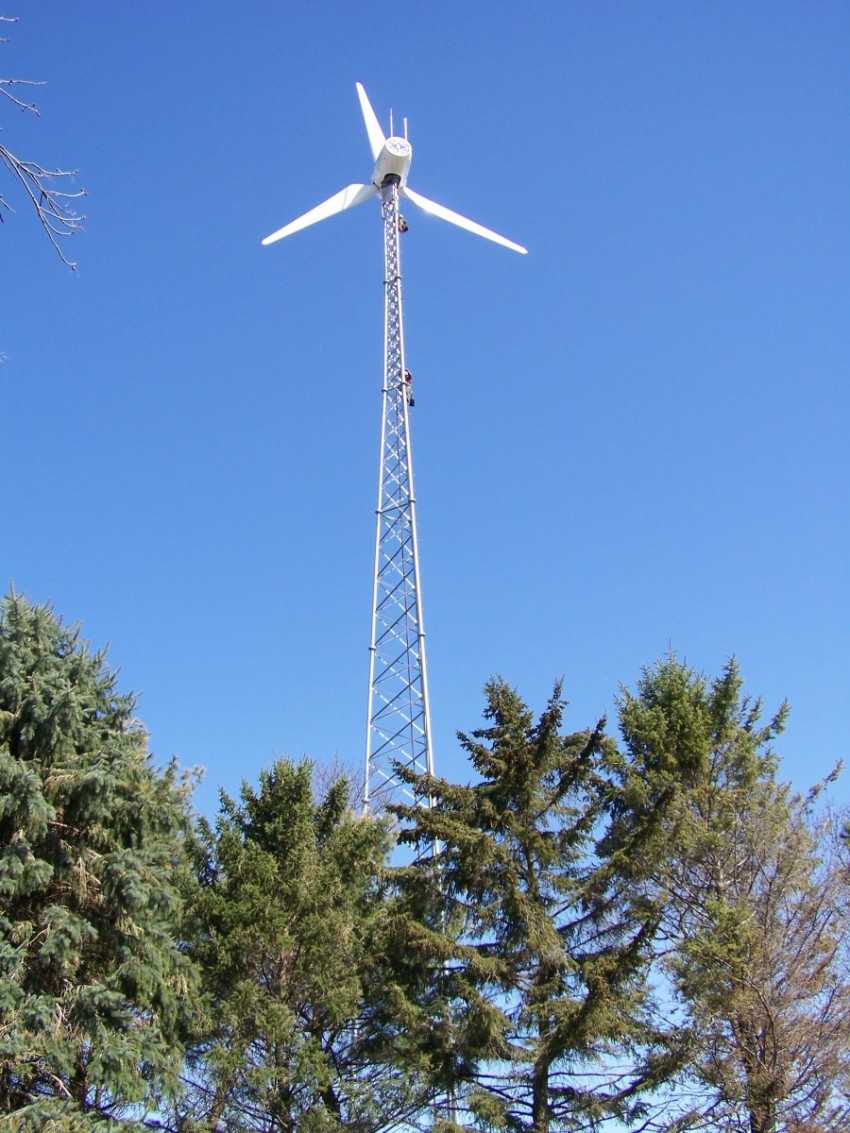

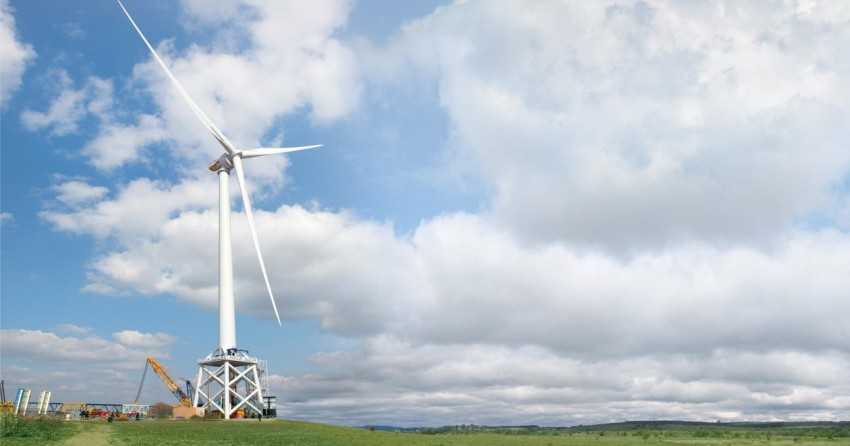

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

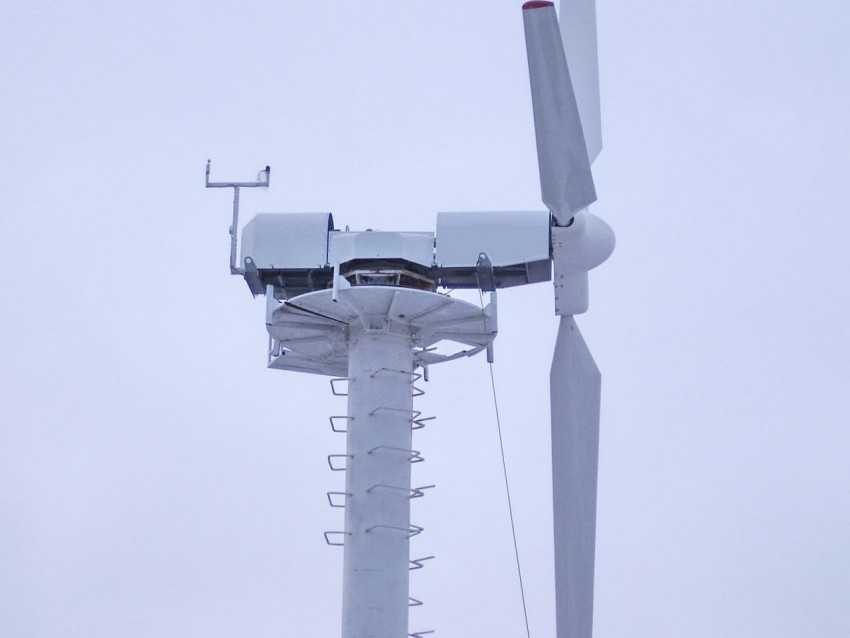

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

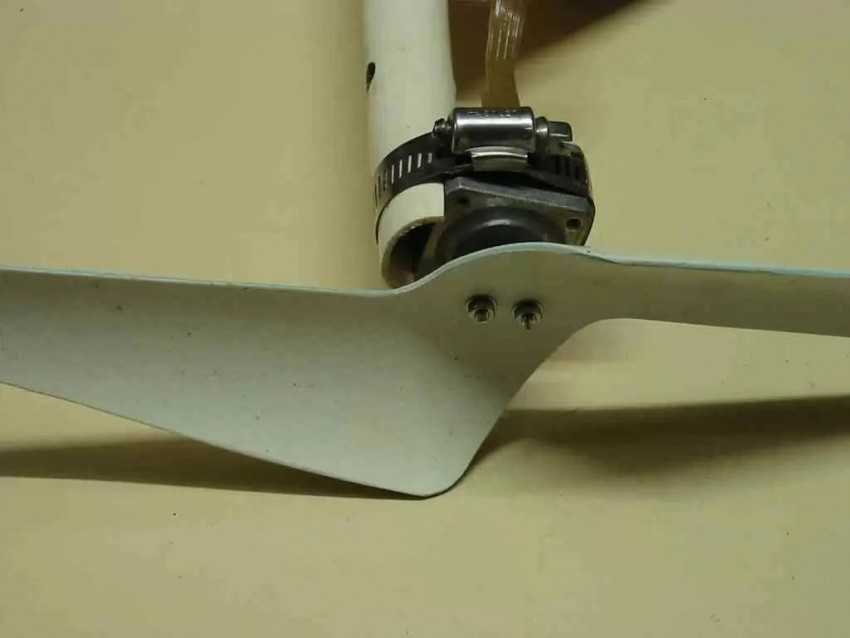

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Принцип работы и виды ветряного генератора

Самостоятельно сделать ветряк можно только при понимании его устройства. Прообраз этого агрегата — старинная ветряная мельница. При давлении потоков воздуха на ее крылья в движение приходил вал, который и передавал вращающий момент на оборудование мельницы.

В ветряных установках для производства электричества применяется тот же принцип использования энергии ветра для вращения ротора:

  1. Движение лопастей при воздействии ветра заставляет вращаться первичный вал с редуктором. Крутящий момент передается на вторичный вал (ротор) генератора, снабженный 12 магнитами. В результате его вращения в статорном кольце возникает переменный ток.
  2. Эта разновидность электроэнергии не может зарядить аккумуляторы без специального устройства — контроллера (выпрямителя). Прибор переводит переменный ток в постоянный, позволяя аккумулировать его, чтобы бытовая техника могла работать без перебоев. Контроллер выполняет и другую функцию: вовремя прекращает зарядку АКБ, а избыток вырабатываемой ветряком энергии переводит в агрегаты, потребляющие большое ее количество (например, к ТЭНам для отопления дома)
  3. Чтобы обеспечить подачу напряжения в 220 В, ток подается с аккумуляторов в инвертор, а затем уже поступает к точкам потребления электроэнергии.

Чтобы лопасти всегда занимали лучшее положение для взаимодействия с ветром, на крыльчатых устройствах устанавливают хвост, который позволяет повернуть пропеллер к ветру. Заводские модели ветряков имеют тормозные устройства или дополнительные схемы для складывания хвоста либо увода лопастей от ударов ветра при неблагоприятной погоде.

Выделяют несколько видов ветрогенераторов, классифицируя их по количеству и материалу лопастей или шагу винта. Но основное деление происходит по расположению оси или первичного вала:

  1. Горизонтальный тип подразумевает расположение вала параллельно поверхности земли. Такие генераторы называют крыльчатыми.

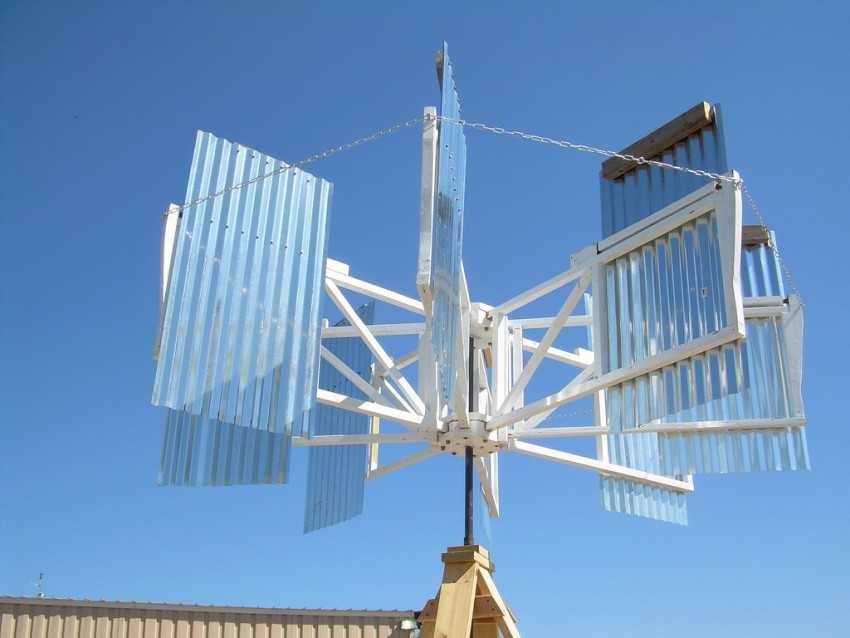

  2. У вертикальных ветряков ось расположена перпендикулярно горизонту, а плоскости расположены вокруг нее. Вертикальные генераторы могут носить наименование ортогональных или карусельных.

Независимо от расположения оси вращения принцип работы агрегата остается одинаковым.

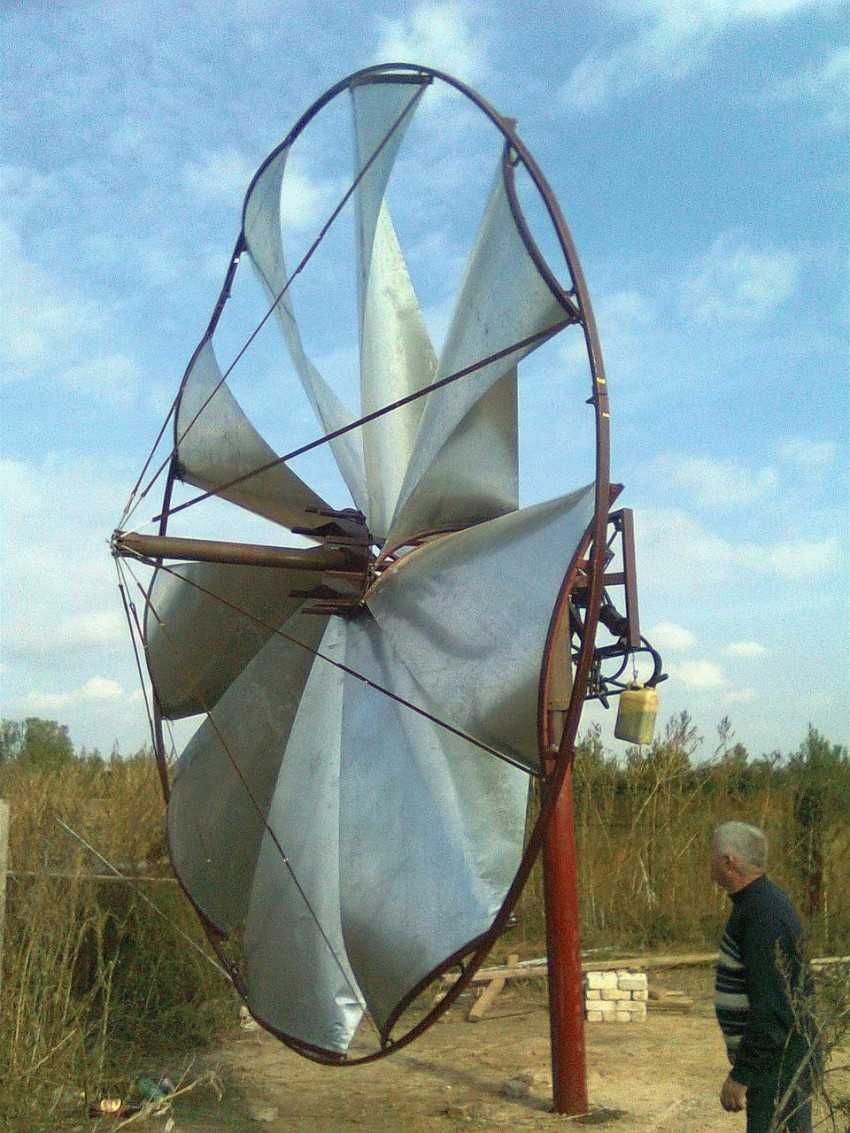

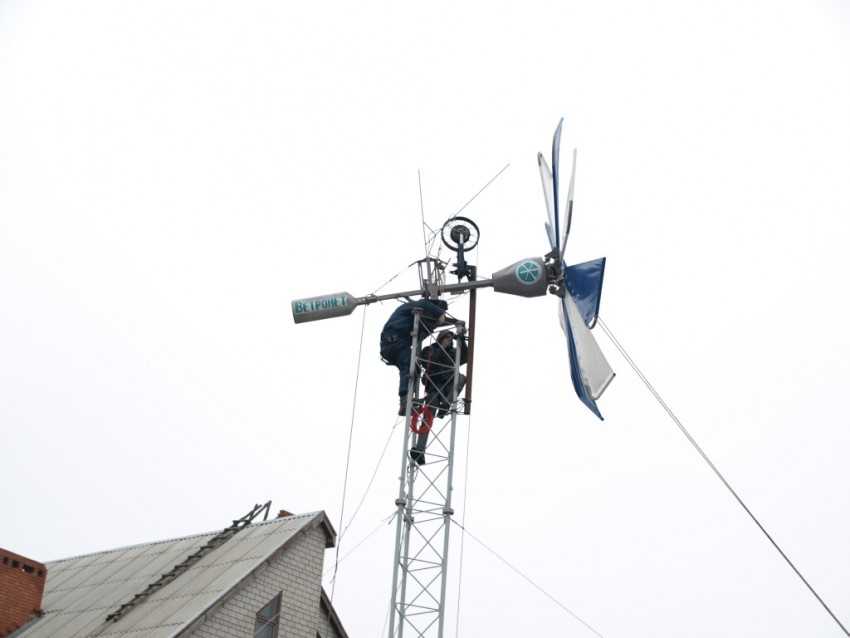

Модели ветряков могут иметь пропеллер либо ветроколесо из 2, 3 или нескольких лопастей. Считается, что многолопастные устройства способны вырабатывать ток при небольшом ветре, а пропеллерам с 2-3 крыльями необходим поток воздуха большей силы

При выборе модели необходимо учесть и важное правило о том, что каждая лопасть создает сопротивление потоку ветра и уменьшает скорость вращения, поэтому раскрутить многолопастное колесо до рабочей скорости достаточно сложно

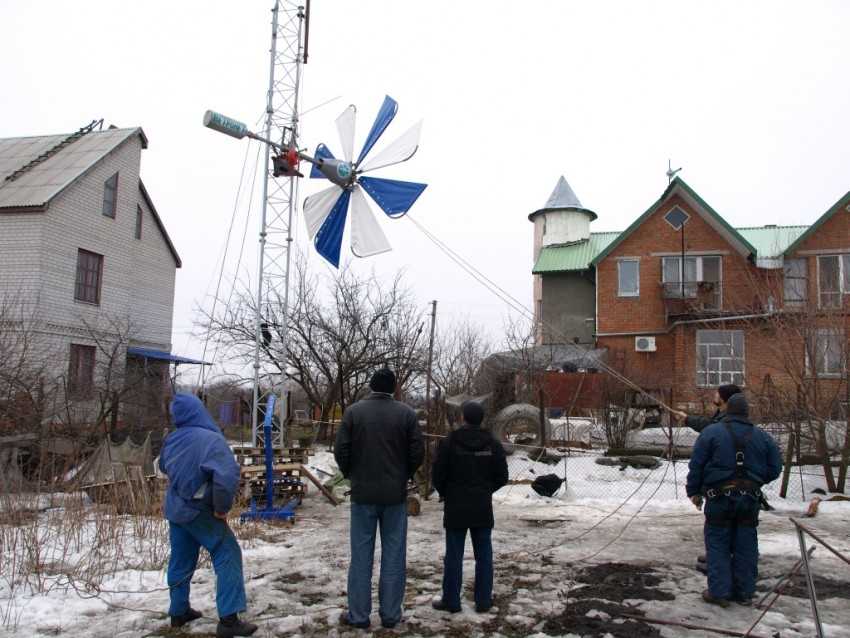

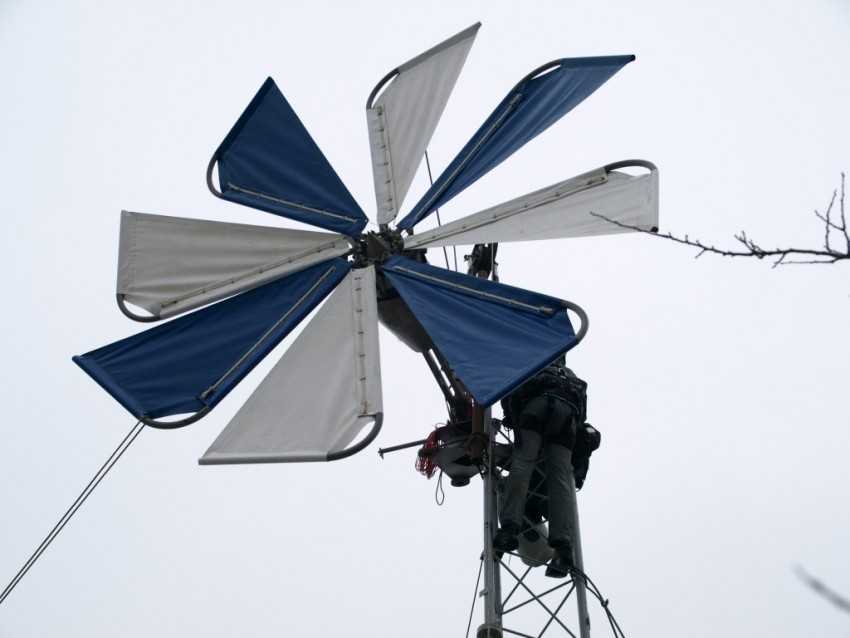

Среди разновидностей ветряков встречаются парусные и жесткие. Эти наименования обозначают материал, из которого изготовлены крылья. При самостоятельной сборке парусный тип будет проще и экономичнее, но лопасти из пластичного материала (ткани, пленки и пр.) не отличаются прочностью и износостойкостью.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).


Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.

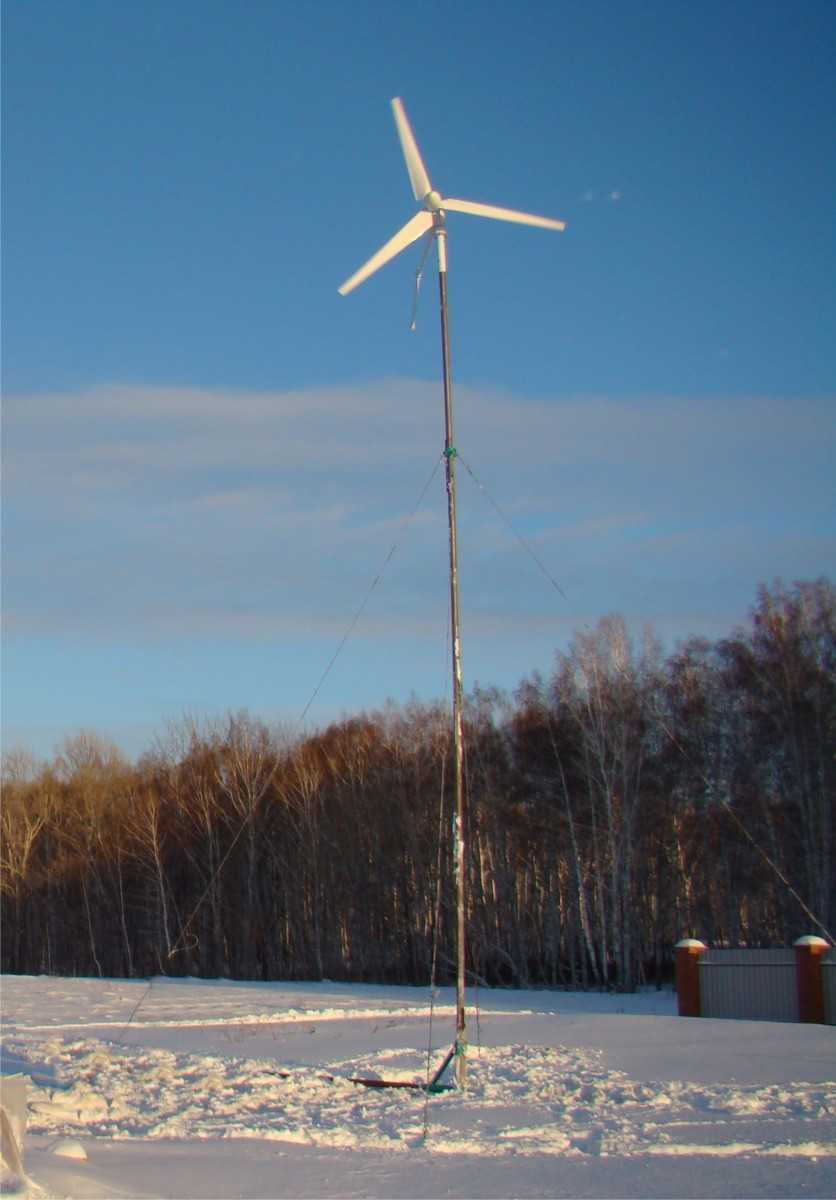

  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

  • Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
  • Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
  • Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

    Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

  • Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Преимущества и недостатки

Использование автомобильного генератора как элемента ветроэлектростанции дает существенные преимущества:

Имеется готовый генератор, который может использоваться без вмешательства в конструкцию или с некоторой модернизацией.
Автомобильный генератор выдает стабильное напряжение, что важно для ветряков с их постоянно меняющейся скоростью вращения.
Используется стандартное оборудование, доступное и не нуждающееся во вмешательстве в конструкцию.
Автомобильные генераторы широко распространены, что делает их ремонтопригодными и доступными для замены при необходимости.

Наряду с достоинствами имеются и некоторые недостатки:

  • Автомобильный генератор нуждается в высокой скорости вращения, что требует использования повышающего редуктора или изменений в конструкции устройства.
  • Ресурс автомобильного генератора ограничен примерно 4000 часами работы (в среднем). Даже новый генератор не выдержит и года непрерывной работы и потребует ремонта.
  • Система возбуждения некоторых генераторов требует подачи напряжения на катушку, что вынуждает изменять конструкцию и устанавливать постоянные магниты.

Несмотря на имеющиеся недостатки, автомобильный генератор считается оптимальным вариантом, возможным при самостоятельном создании ветроэлектростанции.

Преимущества самодельного генератора

Гораздо меньшие затраты не электроэнергию – далеко не единственный плюс использования ветряного генератора. Существует ряд преимуществ, определяющих выбор мастера:

  1. Большое количество доступных видео-уроков по работе с подробным описанием каждого этапа. В качестве моделей для работы можно использовать картинки и схемы ветрогенератора.
  2. Доступные материалы для изготовления генератора (старая металлическая ёмкость, наборы инструментов, аккумулятор найдется в хозяйстве каждого рачительного хозяина). Качественный ветрогенератор можно сделать своими руками из автомобильного генератора.
  3. На сегодняшний день известен целый ряд моделей, принцип работы которых разительно отличается друг от друга.

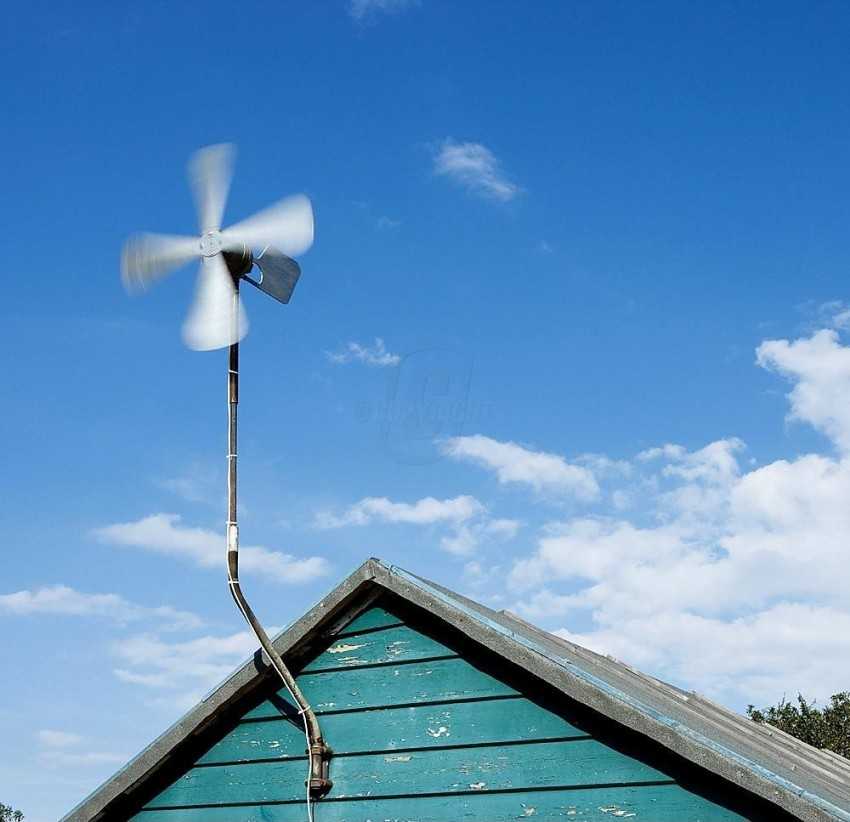

  4. Небольшие строения на участке не нарушают постановлений законодательной базы, но в то же время могут обеспечить энергией большую часть бытовых приборов в доме, саду, хозяйственной зоне.

В плане самостоятельной работы ветряные генераторы строить проще, чем водные модели.

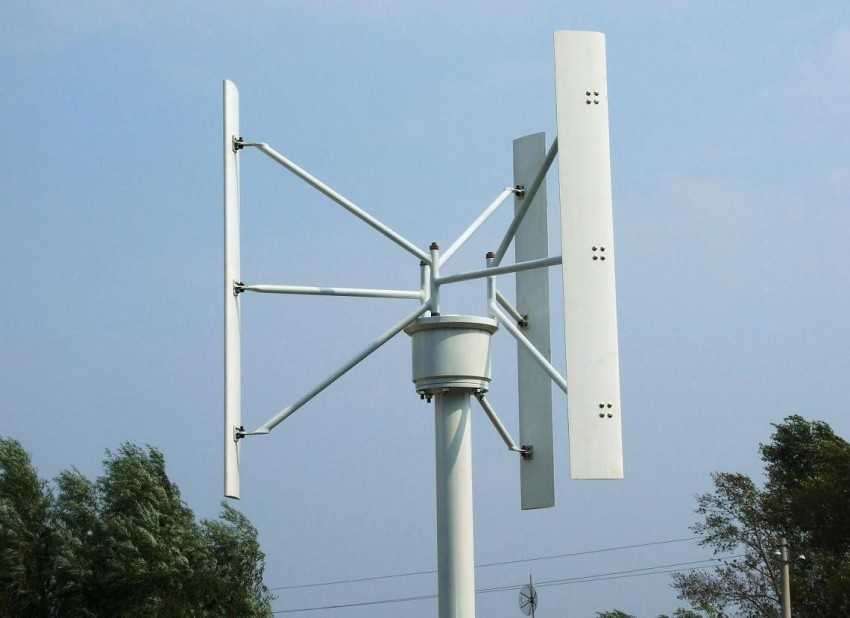

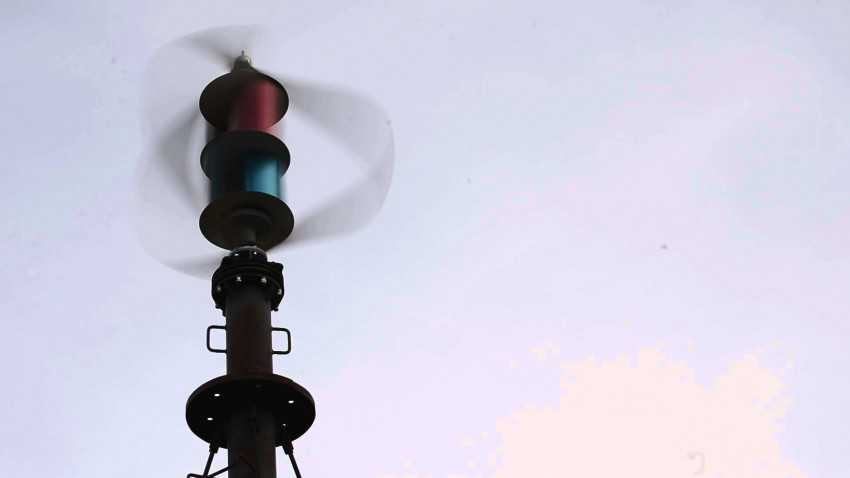

Ветрогенератор с вертикальной осью вращения

В ветряных генераторах данного вида вращающаяся ось генератора расположена вертикально по отношению к поверхности земли.

За годы использования устройств данного вида появились разнообразные конструкции которые объединены в группы, это:

С ротором Дарье — агрегаты оснащаются двумя или тремя лопастями, изогнутыми в форме овала.

К положительным особенностям данной конструкции можно отнести:

  • Самостоятельную ориентацию по отношению к воздушным потокам;
  • Удобное обслуживание установки.
  • Простота схемы агрегата.

К отрицательным относятся:

  • Нет возможности в самостоятельной раскрутке лопастей;
  • Значительная нагрузка на элементы конструкции;
  • Лопасти должны быть идентичны и соответствовать заданному профилю;
  • Повышенный уровень шума в процессе работы.

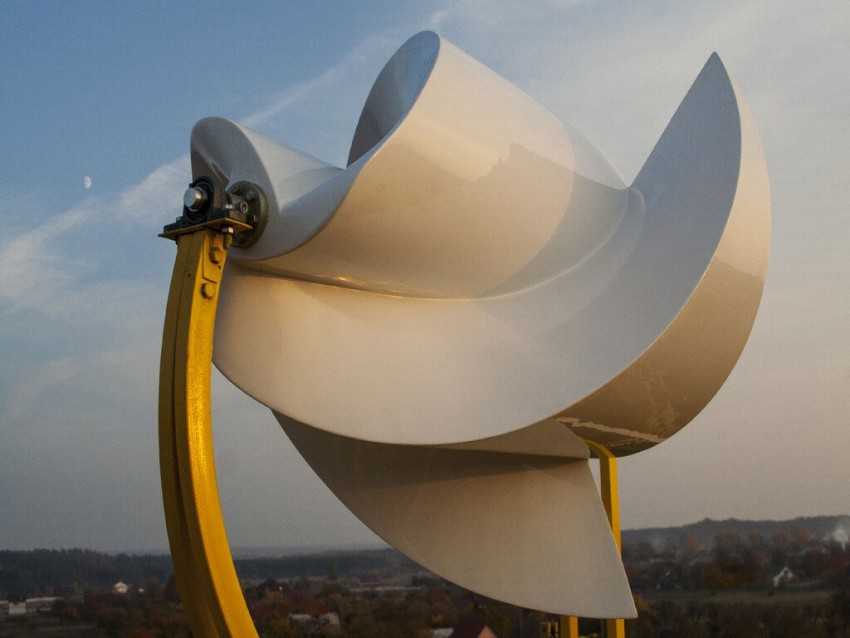

  • С ротором Савониуса – агрегаты оснащены лопастями в виде цилиндрических поверхностей.
  • Для запуска в работу требуются незначительные потоки ветра;
  • Способность быстрого набора крутящего момента;
  • Надёжность конструкции;
  • Низкая стоимость.

К недостаткам можно отнести:

Низкий КПД устройств этой группы.

Устройства с ротором Савониуса применяют при монтаже комбинированных ветровых генераторов, их используют для разгона агрегатов с ротором Дарье.

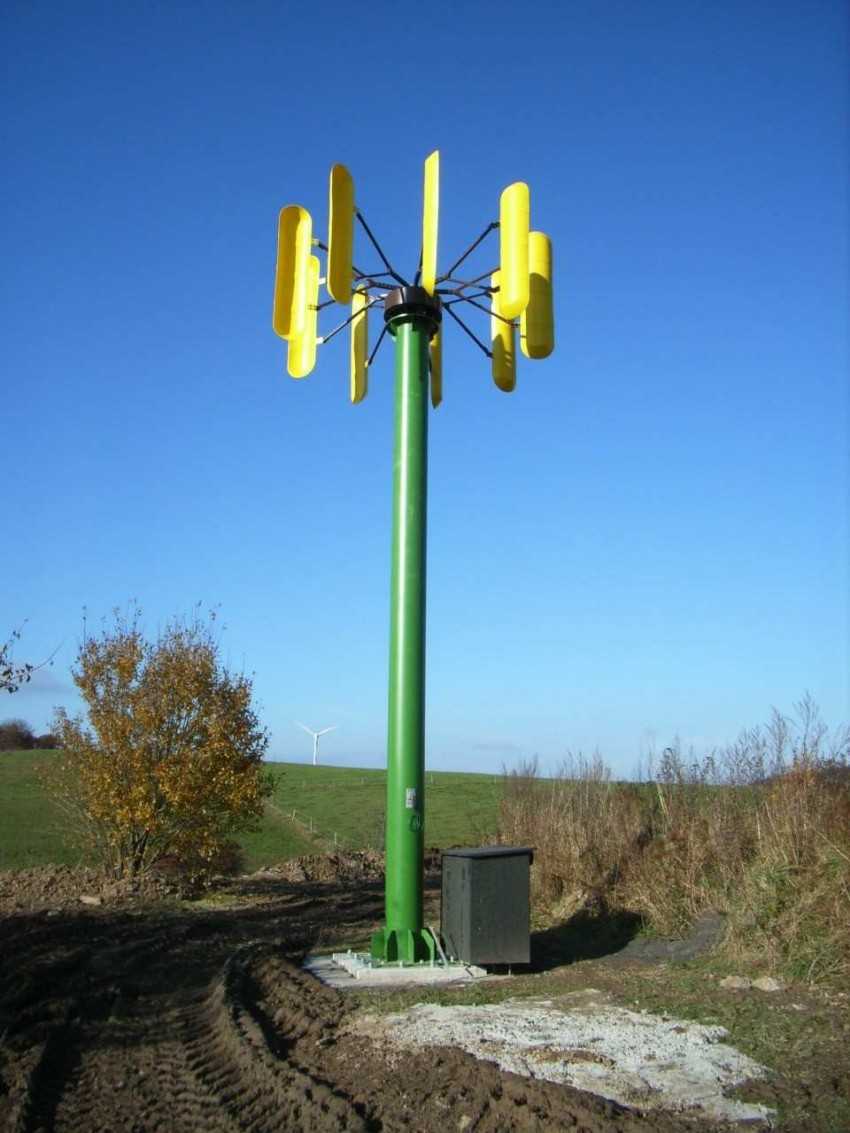

С вертикально-осевой конструкций ротора — у агрегатов этой группы лопасти напоминают форму крыла самолета и расположены вертикально, ось ротора расположена параллельна валу.

По внешнему виду агрегаты данной группы похожи на устройства с ротором Дарье.

К положительным качествам устройств относятся:

  1. Простота в изготовлении;
  2. Способность быстрого набора скорости вращения;
  3. Низкий уровень шума.
  4. Надежность в работе.

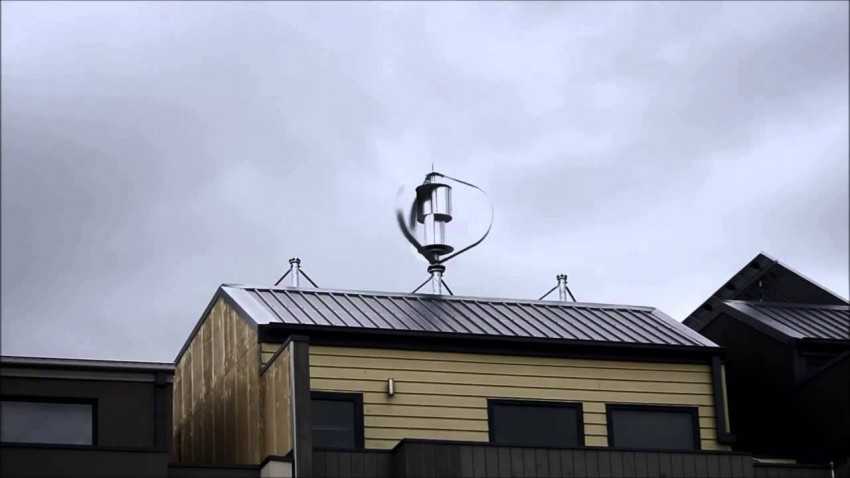

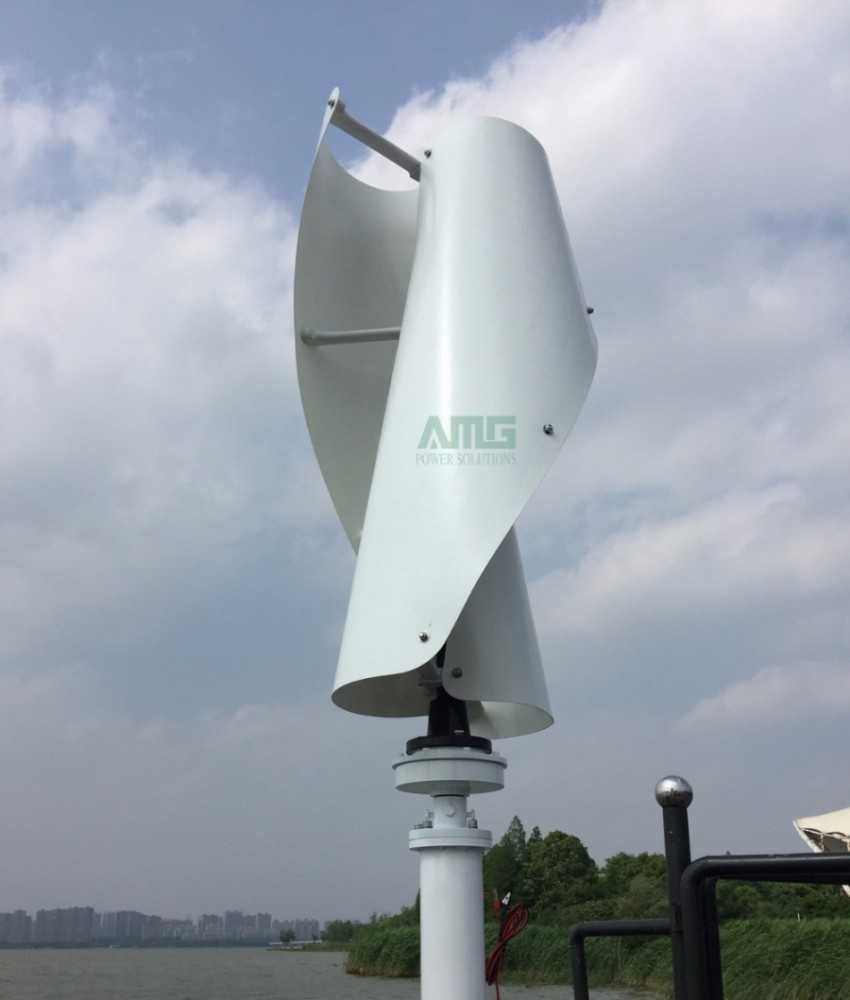

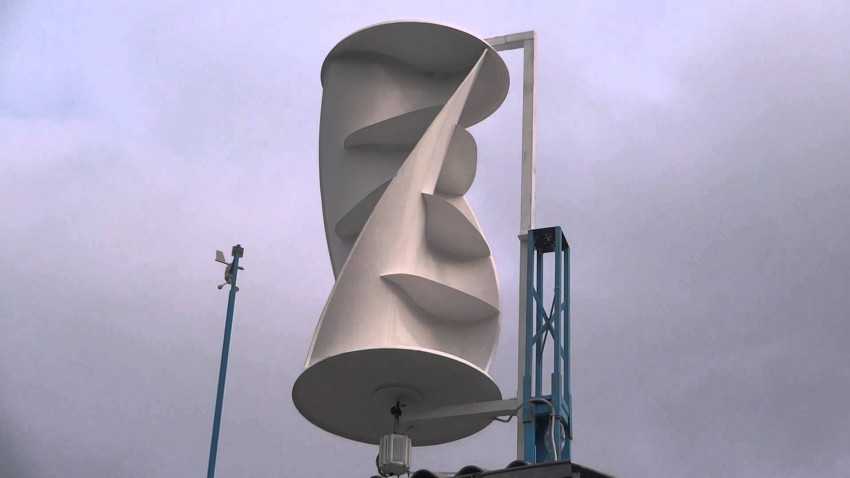

  5. С геликоидным ротором – агрегаты этой группы являются более развитым вариантом устройств с вертикально-осевым ротором. Лопасти имеют форму геликоидной кривой.

Положительные качества:

  1. Более низкие нагрузки на элементы конструкции;
  2. Быстрый набор скорости вращения.

Недостатки:

  • Повышенный уровень шума;
  • Высокая стоимость.

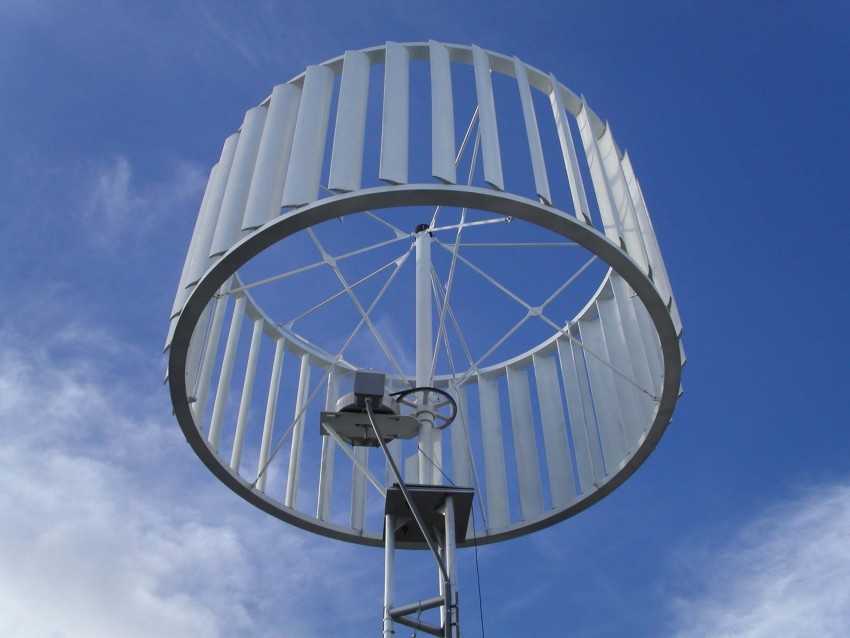

  • Многолопастный ротор – в основу агрегатов этого типа положена вертикально-осевая конструкция с устройством дополнительного внешнего кольца неподвижных лопастей.

Достоинства агрегатов данной группы:

  • Более высокий КПД установок;
  • Чувствительность к потокам ветра.

Недостатки:

  • Высокая стоимость;
  • Повышенный уровень шума.

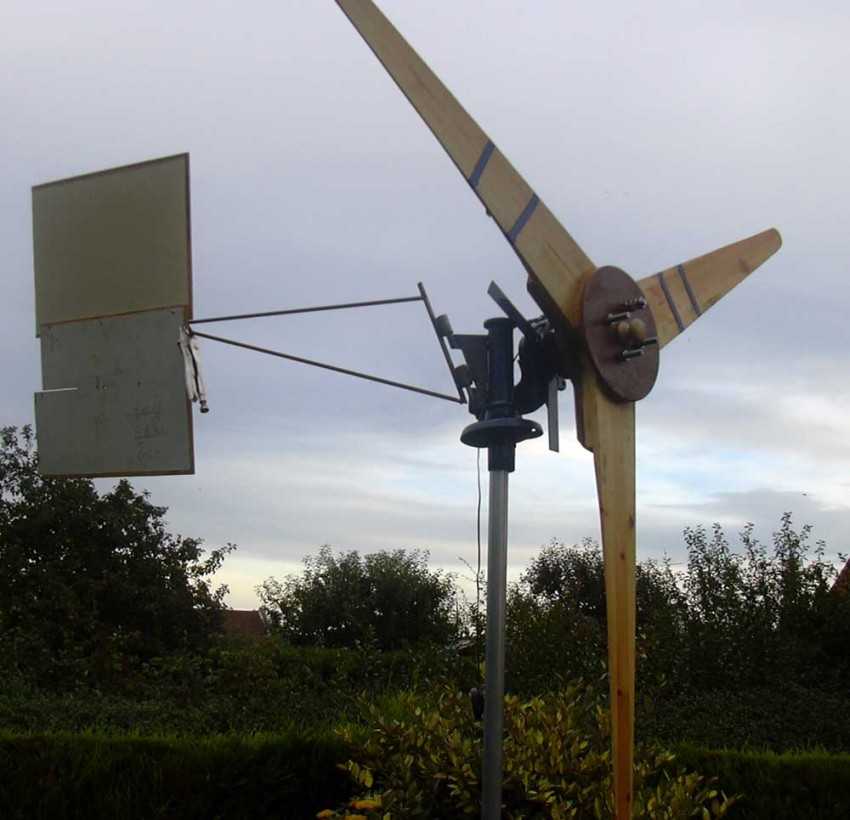

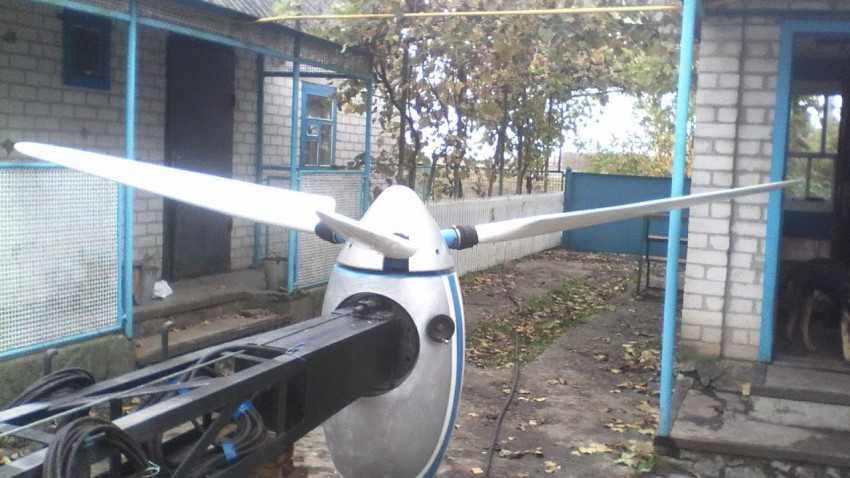

Лопастники

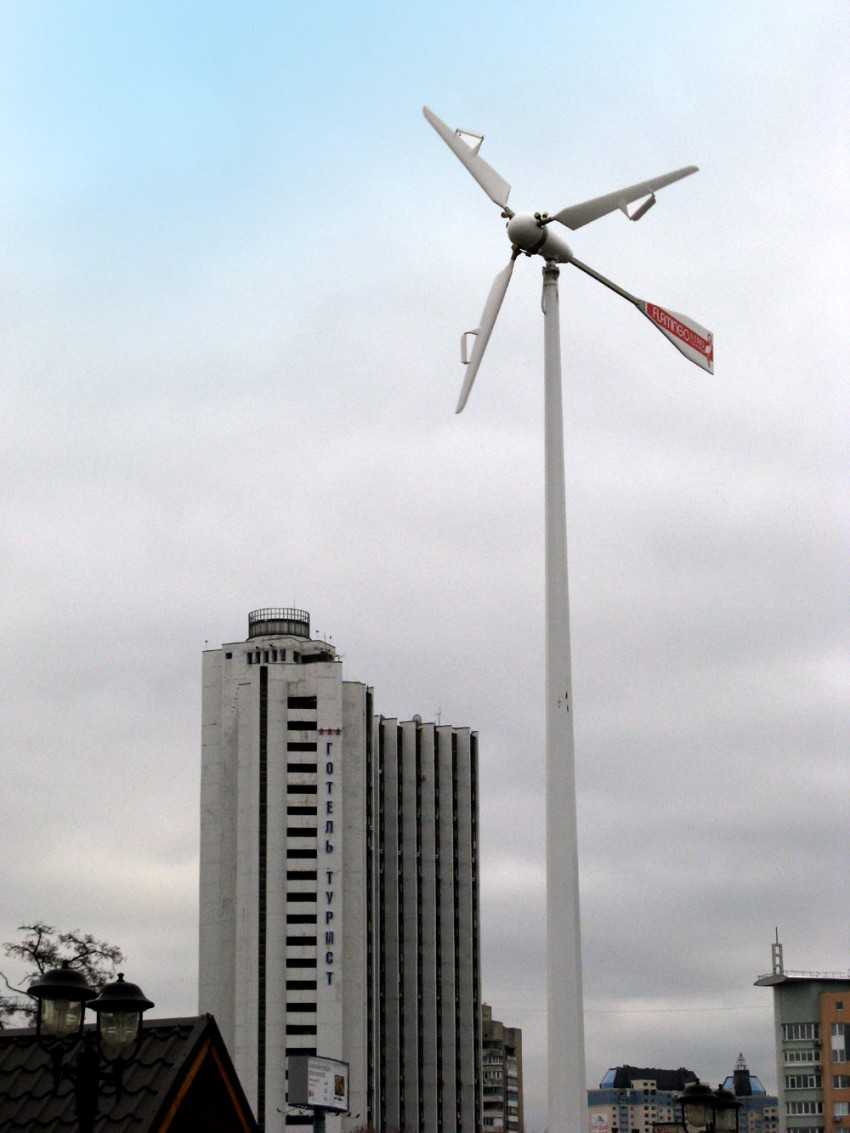

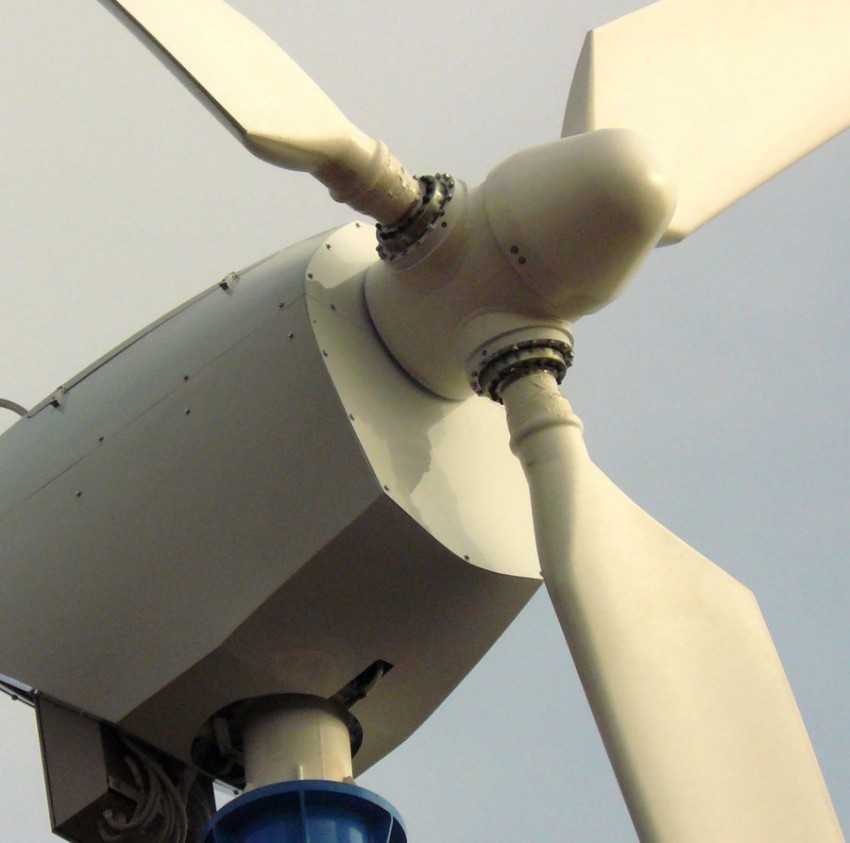

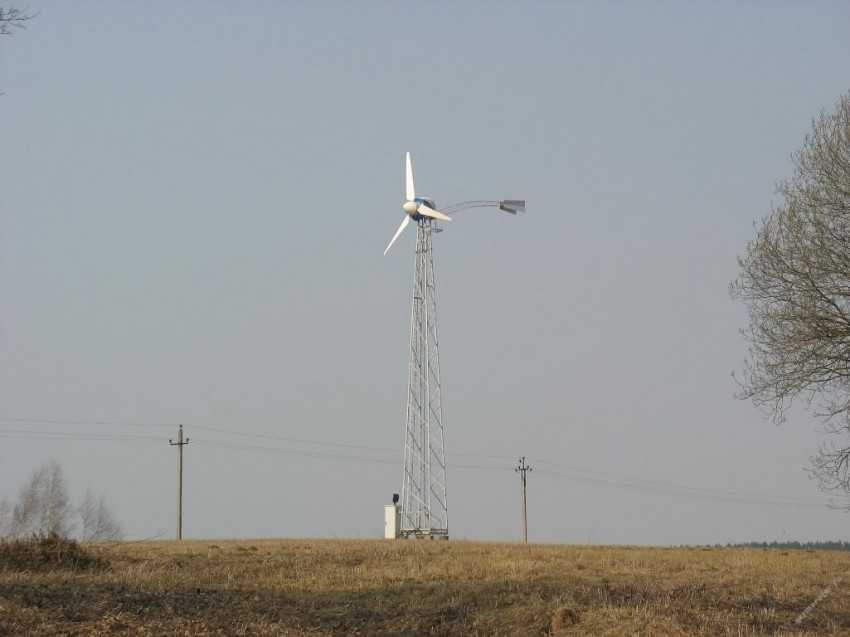

Как у сказано, по классике горизонтальный ветрогенератор с лопастным ротором – наилучший. Но, во-первых, ему нужен стабильный хотя бы средней силы ветер. Во-вторых, конструкция для самодельщика таит в себе немало подводных камней, из-за чего нередко плод долгих упорных трудов в лучшем случае освещает туалет, прихожую или крыльцо, а то и оказывается способен только раскрутить самого себя.

По схемам на рис. рассмотрим подробнее; позиции:

Фиг. А:

  1. лопасти ротора;
  2. генератор;
  3. станина генератора;
  4. защитный флюгер (ураганная лопата);
  5. токосъемник;
  6. шасси;
  7. поворотный узел;
  8. рабочий флюгер;
  9. мачта;
  10. хомут под ванты.

Фиг. Б, вид сверху:

  1. защитный флюгер;
  2. рабочий флюгер;
  3. регулятор натяжения пружины защитного флюгера.

Фиг. Г, токосъемник:

  1. коллектор с медными неразрезными кольцевыми шинами;
  2. подпружиненные меднографитовые щетки.

Итак, где нас ждут «спотыки»?

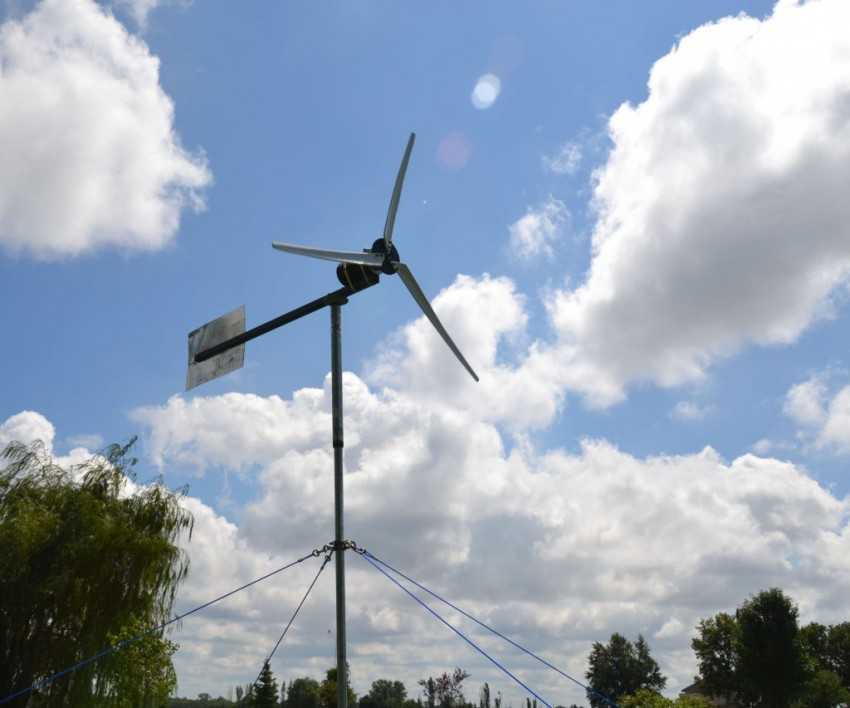

Лопасти

Профилировка и крутка лопасти ВСУ

Рассчитывать добиться мощности на валу генератора более 150-200 Вт на лопастях любого размаха, вырезанных из толстостенной пластиковой трубы, как часто советуют – надежды беспросветного дилетанта. Лопасть из трубы (если только она не настолько толстая, что используется просто как заготовка) будет иметь сегментный профиль, т.е. его верхняя, или обе поверхности будут дугами окружности.

Сегментные профили пригодны для несжимаемой среды, скажем, для подводных крыльев или лопастей гребного винта. Для газов же нужна лопасть переменного профиля и шага, для примера см. рис.; размах – 2 м. Это будет сложное и трудоемкое изделие, требующее кропотливого расчета во всеоружии теории, продувок в трубе и натурных испытаний.

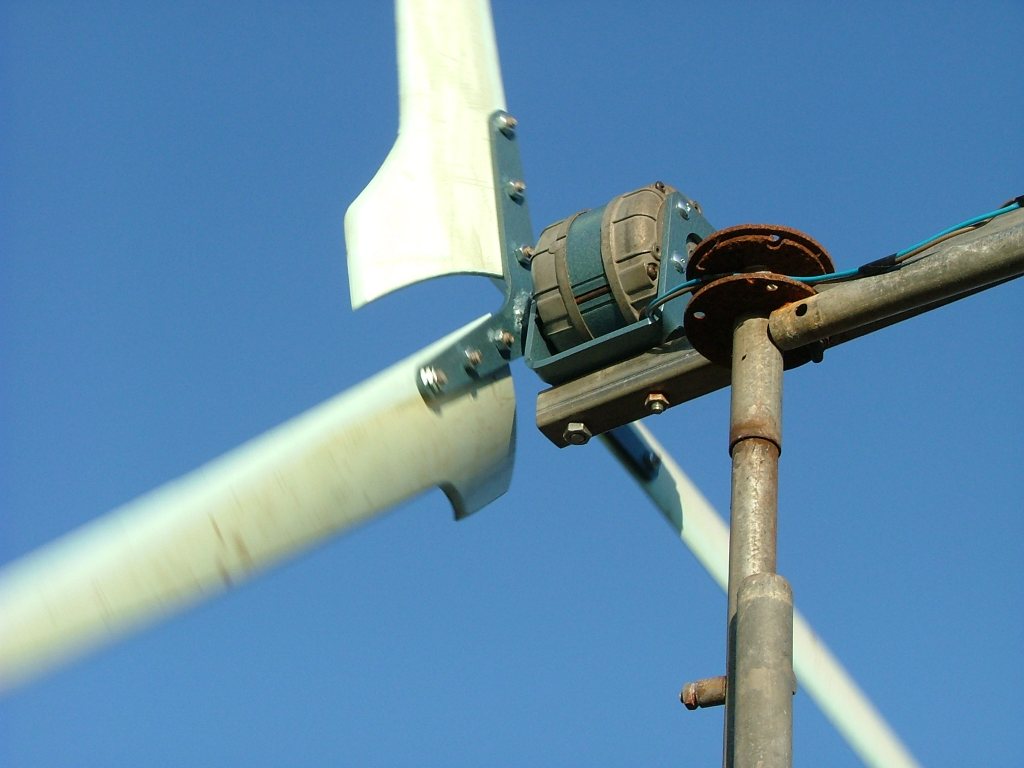

Генератор

При насадке ротора прямо на его вал штатный подшипник скоро разобьется – одинаковой нагрузки на все лопасти в ветряках не бывает. Нужен промежуточный вал со специальным опорным подшипником и механическая передача от него на генератор. Для больших ветряков опорный подшипник берут самоустанавливающийся двухрядный; в лучших моделях – трехъярусный, Фиг. Д на рис. выше. Такой позволяет валу ротора не только слегка изгибаться, но и немного смещаться из стороны в сторону или вверх-вниз.

Аварийный флюгер

Принцип его работы показывает Фиг. В. Ветер, усиливаясь, давит на лопату, пружина растягивается, ротор перекашивается, обороты его падают и в конце концов он становится параллельно потоку. Вроде бы все хорошо, но – гладко было на бумаге…

Попробуйте в ветреный день удержать за ручку параллельно ветру крышку от выварки или большой кастрюли

Только осторожно – вертлявая железяка может садануть по физиономbии так, что расквасит нос, рассечет губу, а то и выбьет глаз

Плоский ветер бывает только в теоретических выкладках и, с достаточной для практики точностью, в аэродинамических трубах. Реально же ураган ветряки с ураганной лопатой корежит больше, чем вовсе беззащитные. Лучше все-таки менять исковерканные лопасти, чем делать заново все. В промышленных установках – другое дело. Там шаг лопастей, по каждой в отдельности, отслеживает и регулирует автоматика под управлением бортового компьютера. И делаются они из сверхпрочных композитов, а не из водопроводных труб.

Токосъемник

Это – регулярно обслуживаемый узел. Любой энергетик знает, что коллектор со щетками нужно чистить, смазывать, регулировать. А мачта – из водопроводной трубы. Не залезешь, раз в месяц-два придется весь ветряк валить на землю и потом опять поднимать. Сколько он протянет от такой «профилактики»?

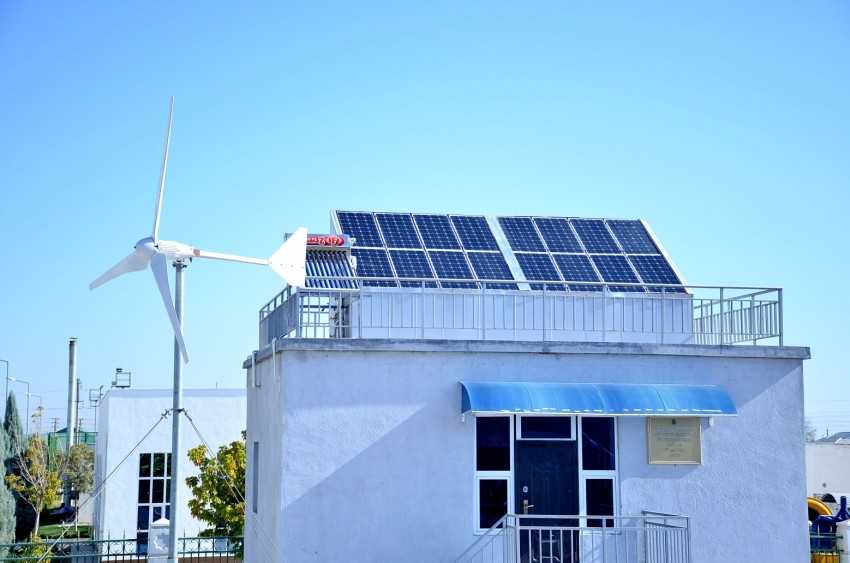

Видео: лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Как самостоятельно изготовить ветрогенератор вертикального типа

Самостоятельное изготовление ветрогенератора вполне возможно, хотя и не так просто, как может показаться на первый взгляд. Понадобится либо собрать весь комплект оборудования, что весьма сложно, либо некоторые его элементы приобрести, что довольно дорого. В состав комплекта могут входить:

  • ветрогенератор
  • инвертор
  • контроллер
  • комплект аккумуляторов
  • провода, кабели, вспомогательное оборудование

Оптимальным вариантом станет частичное приобретение готового оборудования, частичное изготовление своими руками. Дело в том, что цены на узлы и элементы очень высоки, доступны не для всех. Кроме того, высокие единовременные вложения заставляют задуматься, нельзя ли эти средства реализовать более эффективным образом.

Система работает следующим образом:

  • ветряк вращается и передает момент на генератор
  • возникает электрический ток, который заряжает аккумулятор
  • аккумулятор присоединяется к инвертору, преобразующему постоянный ток в 220 В 50Гц переменного тока.

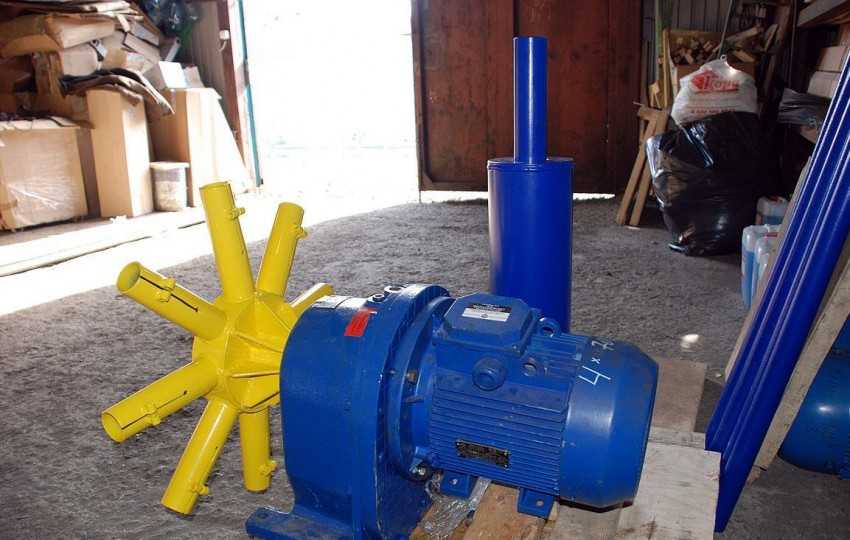

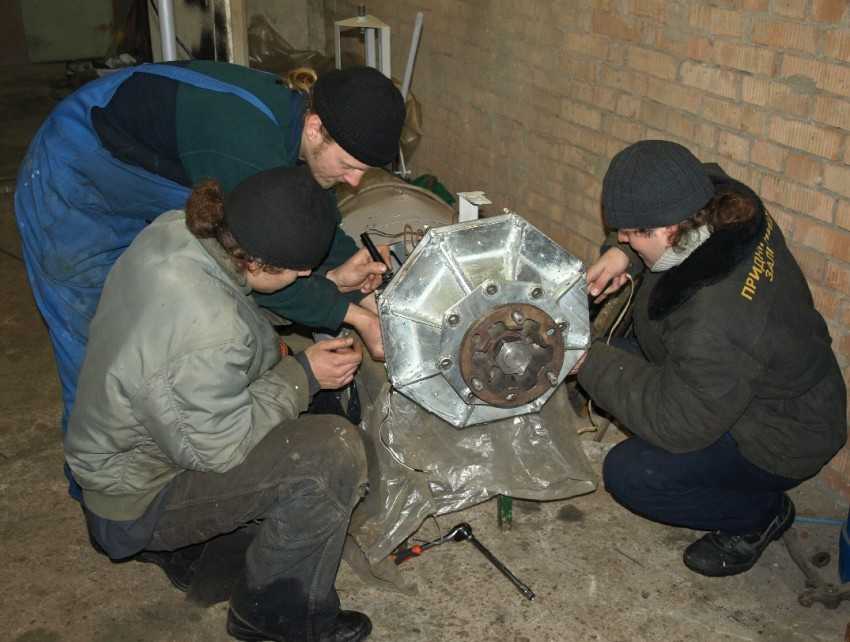

Сборку обычно начинают с генератора. Наиболее удачным вариантом является сборка 3-фазной конструкции на неодимовых магнитах, позволяющей вырабатывать соответствующий ток.

Вращающиеся части делаются на основе одной из систем, наиболее доступной для воссоздания своими руками. Лопасти изготавливаются из отрезков труб, распиленных пополам металлических бочек или согнутого определенным образом листового металла.

Мачта сваривается на земле и устанавливается в вертикальное положение уже в готовом виде. Как вариант, делается из дерева сразу на месте установки генератора. Для прочной и надежной установки следует сделать для опор фундамент и закрепить мачту анкерами. При большой высоте ее следует дополнительно закрепить растяжками.

Все узлы и детали системы требуют подгонки друг к другу по мощности, настройки работоспособности. Заранее сказать, насколько эффективным будет ветрогенератор, невозможно, так как слишком много неизвестных параметров не позволят вычислить характеристики системы. При этом, если изначально закладывать систему под определенную мощность, то на выходе всегда получаются довольно близкие значения. Основным требованием становится прочность и аккуратность изготовления узлов, чтобы работа генератора была достаточно стабильной и надежной.

Из чего можно сделать ветрогенератор

В основу работы устройства положен принцип преобразования трехфазного переменного тока в постоянный при прохождении его через инвертор. Конструкция любого ветрогенератора включает несколько основных узлов:

  • пропеллер с лопастями;
  • ротор;
  • генератор и его ось;
  • инвертор;
  • контроллер;
  • аккумулятор.

Ветрогенераторы могут иметь разное количество лопастей. Для их изготовления используются мягкие и жесткие материалы в зависимости от типа лопастей. По расположению оси генератора их делят на горизонтальные и вертикальные. Также устройства могут иметь постоянный или изменяемый шаг винта. В устройствах, сделанных своими руками, используется фиксированный шаг, он надежнее и проще.

Ветровик может оснащаться любым типом генераторов:

  • автомобильный:
  • тракторный;
  • компьютерный;
  • асинхронный из стиральной машины.

Лопасти изготавливают также из разных материалов. Лучшими считаются пластик (например, из труб ПВХ), фанеры, жести и даже плотной ткани. Наиболее эффективная форма лопастей – крыльчатая.

В роли мачты используют стальные или прочные водопроводные трубы небольшого диаметра. Массивная мачта должна иметь прочный фундамент.

Ветрогенератор своими руками: вопросы и решения

Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.

Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.Основные ошибки процесса сборки самодельного ветрогенератора.

Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.

Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.

Ветрогенератор своими руками: некоторые ошибки

Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.

Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.

Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

  • автомобильный генератор на 12 V;
  • гелиевый или кислотный аккумулятор на 12 V;
  • полугерметичный выключатель разновидности «кнопка» на 12 V;
  • преобразователь 700 W – 1500 W и 12V – 220V;
  • ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
  • автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
  • автомобильный вольтметр (можно любой);
  • болты с гайками и шайбами;
  • провода сечением 4 квадратных мм и 2,5 квадратных мм;
  • два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

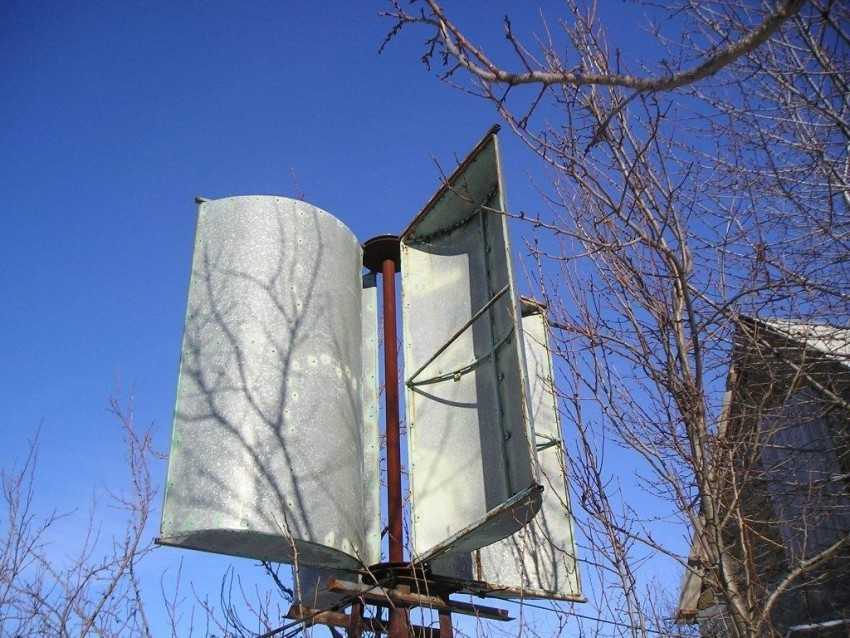

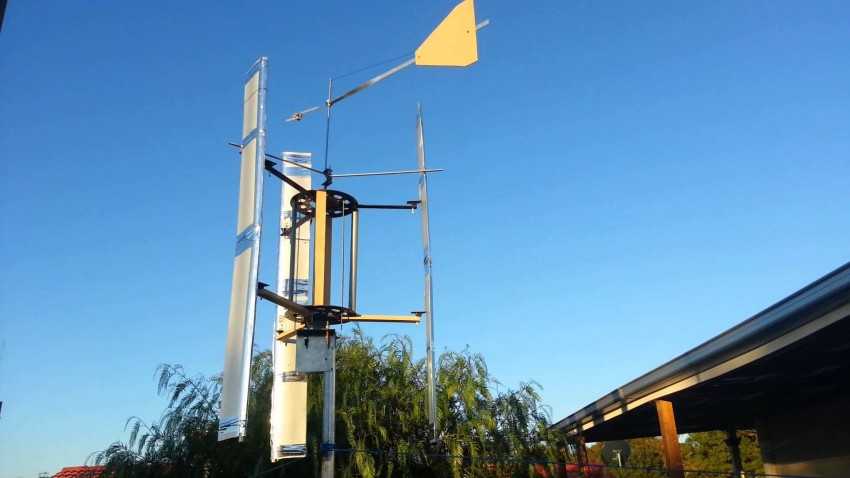

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

  • экономична;
  • элементы легко можно поменять на новые или отремонтировать;
  • особые условия для функционирования не нужны;
  • надежная в эксплуатации;
  • обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.
