Как своими руками изготовить виброплиту с бензиновым двигателем

Особенности

Не всегда бывает возможна механизированная укладка грунта. Прежде чем приступать к изготовлению трамбовки, следует изучить особенности работы инструмента со щебнем и песком. Начинающие строители не всегда понимают, зачем необходимо трамбовать щебень, однако здесь есть несколько нюансов.

Дополнительно в процессе обработки щебёночного материала следует проводить расклинцовку – деление гравия на фракции. Для этого потребуется сначала выложить слой более крупных камней и утрамбовать его вручную, затем – материала средней фракции, который также необходимо будет уплотнить. Самый верхний щебёночный слой должен включать мелкофракционные частицы. Его нужно разровнять и пройтись трамбовкой.

Что касается особенностей использования трамбовки для уплотнения песка, то у процедуры есть ряд нюансов, которые необходимо учитывать. Для организации прочного и долговечного основания рекомендуется задействовать материал гравелистого типа средней или мелкой фракции. Однако при возведении монолитной конструкции стоит выбирать речной песок, который впоследствии также потребуется утрамбовать.

Чтобы не допустить размывание будущего основания, необходимо перед засыпкой песка выложить дно геотекстилем. Сам песок требуется просеять, чтобы избавиться от посторонних примесей, которые могут негативно отразиться на составе основания.

С чего начать?

Если вы решили сделать гравировальный станок своими руками, то рекомендуем сразу конструировать устройство с ЧПУ. Это значительно повысит производительность аппарата и облегчит работу с ним. После этого определитесь с компоновкой устройства. За основу можно взять старенький мини-станок сверлильного типа и заменить в нем сверло на саму фрезу.

Далее рекомендуем придерживаться следующих инструкций:

Подберите механизм, который будет отвечать за перемещение рабочего узла по плоскостям. В этих целях можно использовать каретки от старого принтера. К тому же сконструированный таким образом аппарат позволит относительно просто присоединить цифровой узел. Стоит отметить, что каретки лучше всего брать с больших принтеров. Это значительно усилит конструкцию станка. Оснастите ваш станок мощным шаговым двигателем

С этой целью рекомендуем использовать старые электромоторы

Особое внимание обратите на фрезерный узел. Для осуществления передачи от двигателя к рабочему узлу лучше всего использовать зубчато-ременную передачу

Ремонт бензинового агрегата

Приступая к ремонту бензинового двигателя внутреннего сгорания, необходимо предварительно убедиться, что в баке нефункционирующего агрегата достаточно топлива, переключатель зажигания находился во включенном положении и воздушная заслонка стояла правильно. Это нужно сделать, чтобы лишний раз не разбирать технику и не тратить время зря.

Наиболее часто проблемы с ДВС вызываются следующими причинами:

• низким уровнем масла или его плохим качеством, при этом мотор вовсе не запускается либо останавливается во время работы;
• загрязненностью воздушного фильтра, которая приводит к неустойчивой работе мотора, потере мощности либо вовсе к невозможности его запуска;
• неисправностью свечи, что вызывает проблемы с пуском бензинового агрегата либо приводит к неустойчивому его функционированию;
• сильным загрязнением элементов выхлопной системы (или прогоранием глушителя), которое сказывается на ряде эксплуатационных характеристик оборудования;
• износом поршней либо отсутствием правильной регулировки карбюратора, что приводит к неустойчивой работе без нагрузки либо падению мощности.

Проверка масла

Если уровень масла ниже нормы, то пуск двигателя во многих современных моделях уплотнителей блокируется встроенными датчиками. Чтобы проверить это, поступают так:

• устанавливают оборудование на ровную площадку (в горизонтальной плоскости);
• откручивают крышку заливного отверстия;
• вставляют щуп;
• определяют достаточность масла по нему.

Масло для виброплиты требуется периодически менять из-за его загрязнения: первый раз – через 20 часов, а все последующие – через каждые 100 часов непрерывной эксплуатации техники. Смазочный материал лучше использовать высокого качества. Храниться масло должно в чистых емкостях.

Очистка воздушного фильтра

Воздушный фильтр очищают следующим образом:

• снимают, открутив предварительно гайку, крышку воздухоочистителя;
• отвинчивают следующую гайку и достают элементы фильтра;
• теплой водой с обычным моющим средством промывают губчатый фильтр, а затем его просушивают и смачивают моторным маслом, излишки которого отжимают;
• с помощью сжатого воздуха чистят фильтрующий элемент из бумаги;
• собирают воздушный фильтр.

На рисунке ниже представлена схема воздушного фильтра и его элементов.

Проверка свечи зажигания

Чтобы проверить состояние свечи зажигания (ее загрязненность, износ, расстояние между электродами) поступают так:

• используя торцовый ключ, снимают свечу;
• определяют степень ее износа, а также наличие дефектов, например, сколов;
• сравнивают величину зазора между двумя электродами с номинальным его значением 0,7-0,8 мм, регулируя расстояние при необходимости;
• если выкрученную свечу далее использовать нельзя, то ставят новую.

Обслуживание выхлопной системы

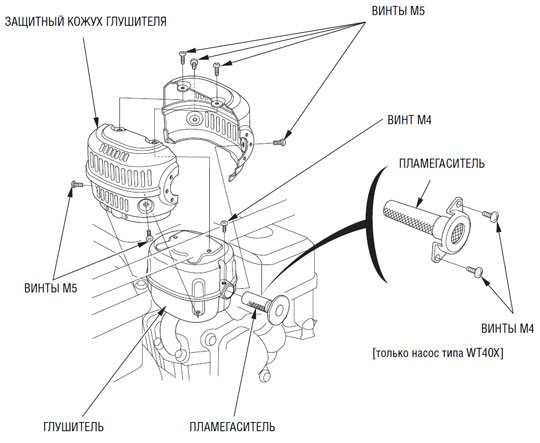

Устройство выхлопной системы показано на схеме ниже.

Обслуживание выхлопной системы проводят следующим образом:

• раскрутив винты М5, снимают кожух;
• чтобы рассоединить глушитель и пламегаситель, откручивают винт М4;
• используя металлическую щетку, удаляют углеродистые загрязнения;
• если глушитель не прогорел, то собирают весь узел.

Чтобы свести вероятность возникновения поломок бензиновых агрегатов к минимуму, нужно правильно ухаживать за техникой: вовремя менять масло, фильтры, свечи. Перед эксплуатацией виброплиты с любым типом двигателя следует осмотреть ее на наличие внешних дефектов, необходимо тоже проверить надежность болтовых соединений, натяжку ремня. После выполнения работы требуется очистить агрегат от различных загрязнителей, например, сажи, грязи, масла. При эксплуатации оборудования необходимо соблюдать рекомендации, изложенные в инструкции к нему. Простые правила позволят максимально продлить срок службы техники.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

• Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.

• Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
• О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
• Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

• Бензиновый мотор.
• Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
• Два куска швеллера.
• 4 болта на 12.
• Трубка для рукоятки — подбирается по размеру ладони.
• Амортизаторы от автомобильного мотора.
• 2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

• Аппарат для сварки и электроды.
• УШМ и диски к ней.
• Сверловочное приспособление (дрель или станок).
• Молоток или небольшая кувалда.
• Линейка, мел или чертилка, рулетка.
• Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

На последнем этапе изготавливается ручка, которая крепится к основанию через смягчающие пружины и колёса для удобства перемещения.

Управляющая рукоять и система гашения вибрации

Во время работы, благодаря переднему расположению эксцентрика и возникающих вибрационных колебаний, платформа с установленным на ней двигателем начинает двигаться по поверхности самостоятельно. Но для задания правильного направления движения необходима управляющая рукоять.

По своей конструкции она может иметь одну или две наклонных стойки с поперечной ручкой-перекладиной. В верхней части рукояти рекомендуется установить виброгасящее устройство для того, чтобы во время работы не было передачи колебаний на руки. В качестве защиты можно использовать пружины, саму стойку сделать из двух труб, одна из которых будет входить внутрь другой. Фиксация пружин осуществляется установленными на трубы стальными кольцами.

Завершающие работы

После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.

После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.

Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.

Общая характеристика вибраторов

К дополнительным показателям при выборе агрегатов относятся:

1. Площадь рабочей поверхности.
2. Вибрационное усилие.
3. Мощность мотора и вид потребляемого топлива.

Площадь рабочей поверхности – данная характеристика определяет давление вашей плиты на одну единицу поверхности обрабатываемого грунта. У поверхности с малой площадью эта величина будет меньше. Данный параметр не должен превышать показатель 0,3. Наиболее высокую характеристику показывают модели с чугунной основой, у основ, изготовленных из других материалов данная цифра меньше. Вибрационное усилие – показатель мощности вибрации механизма основания. Для плотных покрытий и грунтов эта характеристика должна быть максимально высокой. Так как при слабых толчках твердый грунт не утрамбуется до необходимой плотности.

По виду применяемого топлива двигатели бывают бензиновые, электрические и дизельные. Виброплита с использованием бензинового мотора среди специалистов является самой востребованной и удобной. Агрегат с бензиновым двигателем имеет более низкую цену, если сравнивать с дизельным агрегатом, а работает он в любых погодных и производственных условиях.

Виброплита с электрическим приводом имеет меньшую стоимость, чем дизельная или бензиновая, при этом производительность и мощность у нее на том же уровне. Недостаток состоит в том, что не везде есть доступ к электрической сети.

Агрегат с дизельным приводом самый дорогой, но вот топливо для него дешевле, по сравнению с бензиновым агрегатом. Недостаток данного вида привода заключается в высоком уровне шума.

Мощность привода определяет возможность виброплиты двигаться под уклоном и по вязкой поверхности. Чем выше эта характеристика, тем легче агрегат двигается по поверхности. Мощный двигатель сам идет вперед и не требует от работника дополнительных усилий. При низком показателе мощности плита зароется в грунт, особенно это почувствуется при работе под уклоном. Исключением являются модели из первого типа по весу, в которых вес плиты и мощность двигателя соответствуют друг другу.

Вибрационный механизм

Вибрационный механизм виброплиты, или вибровозбудитель, может иметь два варианта конструкции:

• дебалансный, представляющий собой неуравновешенный относительно оси вращения ротор;
• планетарный, использующий энергию подвижных элементов, которые перемещаются по специальным замкнутым дорожкам.

Изготовление планетарного механизма в домашних условиях нецелесообразно, поскольку он сложен как в создании, так и в обслуживании. Сделать дебалансный вибратор на сложно, а величина вынуждающей силы в обоих случаях одинакова, поэтому выбор очевиден.

Эксцентриковый ротор механически связан с двигателем посредством приводного ремня. Для этого на обоих элементах устанавливаются шкивы, находящиеся в одной вертикальной плоскости. С их помощью можно регулировать передаточное число, изменять частоту вибрации установки.

Читать также: Толщина зуба зубчатого колеса

Конструкция и принцип работы

Конструктивно виброуплотнитель имеет электромеханический эксцентрик, который создает вибрационные механические колебания. При помощи ременной передачи крутящий момент от двигателя передается на жестко закрепленный эксцентрик. Полученные колебания передают вибрацию на рабочее металлическое основание агрегата. Плита всей площадью своей поверхности воздействует на уплотняемое покрытие.

Мнение эксперта

Кузнецов Василий Степанович

К оборудованию для строительных работ предъявляются повышенные требования к надежности. Поэтому конструкция виброплиты должна быть простой, техническое обслуживание легким, а принцип работы понятным.

Виды

Виброплиты можно разделить на несколько видов:

Виброплиты: 1-Бензиновая 2-Дизельная 3-Электрическая

По использованию энергии

Бензиновые

Экономичный вариант, пользуется самым большим спросом (цены ниже дизельных аналогов). Могут свободно перемещаться по рабочей площадке (не привязаны к источнику питания, в отличие от электрических виброплит), способны работать в мороз и в жару.

Недостатки: большой вес, при работе издают много шума.

Дизельные

Просты в управлении, надежны, долговечны, независимы от источника питания.

Недостатки: тяжелые, сильно шумят при работе. На морозе могут плохо работать.

Электрические

Имеют небольшой вес, низкий уровень шума, экологичны. Могут использоваться в закрытых помещениях (так как нет двигателя внутреннего сгорания, нет и загрязнения выхлопными газами).

Недостатки: рабочая зона ограничена длиной кабеля питания; используются реже, так как требуется дополнительное электрическое оснащение.

По способу передвижения:

Реверсивные

Более маневренны (возможность обратного хода без разворота); незаменимы в узких проходах.

Недостатки: большой вес, высокая цена.

Поступательные

Движутся только в прямом направлении. Виброплиты такого типа дешевле и легче.

Недостатки: для разворота необходимо дополнительное пространство.

По весу:

• Легкие (до 75 кг) — применяются для трамбовки грунта толщиной 10-15 см (при отделочных и ландшафтных работах).
• Универсальные (75—90 кг).

• Средней тяжести (90—140 кг) — используются для послойных уплотнений толщиной до 35 см.
• Тяжелые (от 200 кг и более).

Алгоритм сборки виброрейки

Для реализации простейших вариантов чертежи не нужны. В качестве приводного узла подойдут:

• шлифовальная машинка;
• болгарка;

электродрель или шуруповерт.

Еще понадобятся следующие рабочие инструменты и материалы:

• ровная, отшлифованная доска длиной 0,5 м, толщиной около 3 см, шириной 25 см;
• саморезы;
• перфолента;
• брус 5 на 5 см длиной 1-1,5 (2 шт), чтобы изготовить ручку.

Виброрейка из электродрели в виде швабры собирается в такой последовательности:

• поверхность доски (если она не отшлифована) делают гладкой с помощью рубанка и наждачной бумаги;
• к ней сверху ровно по центру, используя перфоленту и саморезы, фиксируют уложенную вдоль электродрель;
• с обеих сторон от дрели, отступив по несколько сантиметров, прикрепляют под углом рукоятки, обрезав предварительно концы брусков наискось;
• фиксируют в патроне электроинструмента насадку, центр тяжести которой смещен, например, зажимной ключ, изогнутое сверло либо кусок арматуры;
• включают агрегат в сеть и проверяют его работоспособность.

Патрон дрели должен вращаться вокруг оси, совпадающей с центральной продольной линией доски. Вибрация возникает за счет использования насадки со смещенным центром тяжести.

Виброрейка из шлифмашинки, болгарки или шуруповерта делается аналогичным способом. Только после уплотнения и разравнивания бетона электроинструмент потребуется хорошо очистить от раствора, чтобы было можно им пользоваться в дальнейшем.

Если требуется уплотнить и разровнять бетон слоем до 10 см, то подойдет виброрейка из глубинного вибратора. Изготавливается она следующим образом:

• вырезают из фанеры лист прямоугольной формы (с длиной сторон примерно 70х50 см);
• перфолентой или с помощью хомутов к нему прикрепляют булаву, при этом сам глубинный вибратор служит своего рода ручкой.

Чтобы рейка перемещалась свободно, рабочую поверхность фанерного прямоугольника лучше оббить жестью, загнутой по краям.

Материалы и инструменты для сборки виброплиты

Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Устройство двигателя на виброплиту.

Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.

Следующий шаг – найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес – не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:

• пластиковые колеса от тележки – 2 шт.;
• болты М10;
• болты М12;
• швеллеры – 2 шт.;
• эластичные подушки для рукояти – 2 шт.;
• отрезки трубы;
• полая труба – 1,2 м;

Для работы потребуются инструменты:

• молоток;
• слесарные инструменты;
• болгарка;
• сварка.

http:

После подготовки всех материалов и инструментов можно приступать к сборке устройства.

Этапы сборки

Не спешите сразу брать в руки инструменты – для начала проведите расчёты.

Виброплиты делятся на 4 группы.

• Лёгкие – масса до 75 кг. Пригодны для прессования почвы на глубину до 15 см. Используются на придомовых территориях при обустройстве тропинок, укладке плитки и другой несложной работе.
• Средние – масса 75-90 кг, глубина трамбовки – до 25 см. Применяются для укладки асфальта и тротуарной плитки.
• Среднетяжёлые – вес до 140 кг. Рабочая глубина – до 160 см. Нужны для укрепления коммуникационных канав, укладки нескольких слоёв асфальта и подобных задач.
• Тяжёлые – масса 140 кг и более. Это профессиональные машины, которые используют строители.

Для нечастого использования оптимальной будет плита массой до 75 кг. Если нужно больше – увеличьте размеры и мощность электрического двигателя. Конструкция при этом принципиально не меняется.

Дальше подберите мотор – на 100 кг веса плиты нужна мощность 3,7 кВт или 5 л. с. Если она меньше, машина закопается в грунт, если больше – не сможет трамбовать.

Если двигатель нерегулируемый (например, однофазный), рассчитайте передаточный механизм.

• Частота вращения эксцентрика – 180 об/мин. Тогда по земле будет ровно 3 удара в секунду.
• Выясните частоту двигателя – она указана на табличке или в паспорте. Например, 1000 об/мин. Тогда рассчитайте диаметр шкивов.
• 1000/180 = 5,5 – передаточное число. Это значит, что шкив на эксцентрике должен быть ровно в 5,5 раз больше шкива на двигателе.

Когда все расчёты закончены, приступаем к изготовлению.

Сначала собираем рабочую часть.

• От листа толщиной 8 мм отрежьте заготовку размером 720х400 мм. Скруглите острые грани.
• Передний край нужно согнуть на 100 мм, а задний – на 70 мм. Для этого в местах сгиба болгаркой сделайте разрез глубиной 5-6 мм и по нему согните. Далее заварите разрез. Или, как вариант, прогрейте место сгиба паяльной лампой.
• При необходимости усильте загиб косынками. Рабочая часть готова.

Через резиновые амортизаторы закрепите электродвигатель. Сделать это можно несколькими способами.

• В местах фиксации мотора приварите к плите 2 швеллера или профиля (на них лапами закрепляется мотор). После этого или просверлите в них отверстия и зафиксируйте мотор болтами, или приварите сами болты (тогда мотор крепится гайками). В любом случае между рамой и двигателем должна быть толстая резиновая прокладка.
• Можно приварить уголки, к которым через амортизаторы закрепляется тавр. Тогда мотор фиксируется на тавре болтами.

Дальше нужно изготовить вибратор. Он представляет собой вал, установленный с эксцентриситетом.

Для дисбаланса к нему нужно закрепить тяжёлую металлическую пластину (если её сделать заменяемой, вибрацию можно будет регулировать). Вот очень условный чертёж.

После этого установите подшипники (лучше скольжения, а не качения – в условиях вибрации они долговечнее). Хорошо, если у вас есть корпусные подшипники – они легко закрепляются на плите (под них нужно приварить болты). Если их нет – из профиля сделайте обойму.

Далее установите вал и соедините его с двигателем. Для этого идеально подходит клиноременная передача (она не передаёт вибрации на двигатель), лучше – двойная. И не забудьте хорошо смазать все подвижные элементы.

Обязательно закройте привод защитным кожухом. Если ремень оборвётся, рабочий не пострадает.

После этого соберите и установите ручку. Закрепите её шарнирно, чтобы вибрации не передавались на руки рабочего. Ось вращения шарнира должна быть перпендикулярно движению машины, перемещение ручки в стороны не допускается (иначе машиной будет невозможно управлять). К шарниру добавьте пружины или амортизаторы.

Загрунтуйте и покрасьте изделие. Нижнюю часть можно не обрабатывать – всё равно сотрётся о землю.

Теперь можно приступать к испытаниям. Но сначала несколько правил.

Использование самодельной виброплиты

После сборки необходимо проверить, нормально ли функционирует плита. Для этого аппарат осматривается на наличие повреждений и сколов, проверяются крепления и все элементы.

Из статьи, подготовленной для вас можно узнать общее устройство мостового крана.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-sdelat-izmelchitel-svoimi-rukami.html вы найдете всю информацию о том, как сделать своими руками садовый измельчитель.

Если видимых признаков деформации нет, устройство подключается к сети и производится пробная трамбовка грунта.

Изготовленная своими руками виброплита позволяет сэкономить довольно приличную сумму: заводской вариант стоит около 20000 рублей, в то время как затраты на инструмент, собранный самостоятельно, не превышают 10000 рублей.

Однако придется мириться с мелкими недостатками, такими как постоянная регулировка, настройка и техническое обслуживание.

Чистота плиты играет немаловажную роль. Грязная поверхность и забитые грунтом срезы будут способствовать нежелательному нагреву двигателя.

Поэтому тщательная и своевременная чистка – залог того, что самодельная вибрационная плита будет качественно выполнять работу и прослужит вам долгое время.

Предлагаем вашему вниманию видео, из которого можно узнать, как с помощью самодельной виброплиты без особых усилий уплотнить грунт:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Электропривод для виброплиты

Электромоторы имеют меньший вес, поэтому, для рабочего органа инструмента требуется заготовка большей массы. Виброплита электрическая своими руками гораздо проще бензинового аналога. Для изготовления достаточно выполнить последовательность действий:

• изготовление плиты – аналогично предыдущему варианту;
• установка двигателя – промышленность выпускает площадочные вибраторы, которые проще выбрать по характеристикам, чем самостоятельно мастерить эксцентрик;
• крепление рукояток – через резиновые бобышки-амортизаторы.

В данных конструкциях вибродвигатель чаще крепится на швеллер, приваренный к самой плите.Вибрация полностью передается на рукоятки. Поэтому, используется двойная схема виброгашения:

• трубчатая рукоятка крепится через амортизатор к уголку;
• который, в свою очередь, фиксируется через такой же амортизатор к плите.

Виброплита своими руками на видео собрана из металлопроката, обеспечивает удобную работу за счет установки резиновых прокладок. Практика показывает, что, оптимальной схемой является крепление рукояток к переднему загибу плиты. Такая конструкция требует меньших усилий при перемещении, головки болтов с обратной стороны не мешают движению, не портят материал трамбуемой поверхности.

Чертежи, фото виброплиты своими руками позволяют справиться с конструированием этого инструмента домашнему мастеру с минимальными навыками сварщика. При необходимости сварочные соединения можно заказать у специалиста, осуществить самостоятельно лишь сборку готового инструмента.

Электроприводная плита для уплотнения предпочтительнее в самостоятельном изготовлении, позволяет сэкономить на этапе покупки привода. Однако, в отсутствие электричества на объекте потребуется дополнительная аренда, покупка генератора. Используя выше приведенные советы, с изготовлением виброплиты справится любой домашний мастер.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Похожие записи:

Как вырастить абрикос из косточки Книги для начинающих радиолюбителей Зарядное устройство для аккумуляторов ups Сатиновые натяжные потолки: особенности и технология монтажа Как выбрать хороший газовый счетчик для квартиры и не переплатить Digispark attiny85
