Измерение напряжения, как пользоваться и работать вольтметром

Технические характеристики

Согласно документации, на схемах сети вольтметры принято обозначение окружностью с вписанной латинской буквой «V». На русских смехах он может заменяться на русскую букву «В». Более того, первая цифра после буквы в маркировке отображает тип устройства и специфику его использования. Например, В2 — вольтметр для постоянного тока, В3 — для переменного, В4 — для импульсного и т.д.

Аппарат В3-38 для использования в сетях переменного тока

Оценка характеристик прибора включает в себя следующие компоненты:

• Диапазон измерений. Он ограничивается наименьшим и наибольшим показателем, который способен изменить аппарат. Современные устройства обладают диапазоном от милливольт до киловольт. Промышленные аналоги же способны измерять как меньшие, так и большие напряжения;
• Точность измерений. Далеко не каждый домашний тестер отличается повышенной точностью измерений. Как уже было сказано, это зависит от его внутреннего сопротивления. Новые вольтметры при сравнительно небольших размерах обладают маленькими погрешностями измерений;
• Диапазон частот. Показывает чувствительность прибора к тем или иным сигналам с разными частотами, регистрируемых в сети;
• Температура и другие факторы. Эти параметры определяют показатели, при которых аппарат обладает минимальной погрешностью измерений, доступной для него;
• Собственно само внутреннее сопротивление (импеданс). Чем выше этот параметр, тем вольтметр более точен.

Цифровые устройства практически полностью вытеснили аналоговые

Важно! Технические характеристики аналоговых приборов сильно зависят от чувствительности магнитоэлектрического прибора. Чем меньше его ток полного отклонения, тем более высокосопротивительные резисторы можно использовать

Схема автомобильного вольтметра

Схема проекта приведена выше. В микроконтроллере используется AN4 канал АЦП для измерения напряжения на клеммах аккумулятора. На резисторах R1 и R2, на входе АЦП, выполнен простой делитель напряжения. Максимальное измеряемое напряжения входного сигнала в точке AN4 — 4.096 вольта (ограничено использованием внутреннего источника опорного напряжения для аналого-цифрового преобразования). Следовательно, максимальное входное напряжение (VBattery) может быть получено из следующего уравнения:

4.096 В = R2 С*VBattery/(Р1 + Р2), тогда VBattery = 16.93 В.

Диапазон входного напряжения может быть увеличен путем простого опускания значения R2. Стабилитрон ставится параллельно с R2, чтобы предотвратить прохождение напряжение на АЦП микроконтроллера выше 5.1 В. В противном случае, любое случайное высокое входное напряжение может повредить микроконтроллерный порт.

Измеренное напряжение показано на 4-значном светодиодном дисплее с общим катодом. Семь сегментов (а-G) и десятичная точка (ДП) приводятся в движение через а portb из PIC16F1827. Микроконтроллер работает на частоте 500 кГц с использованием внутреннего источника синхронизации. На сборке ULN2003 обеспечивается нужный ток для каждого из общих катодов светодиодного модуля.

Сборка лампового вольтметра

Такое устройство предназначено для замера высокочастотного напряжения внутри контура. В домашних условиях можно изготовить простой вольтметр для замера высокочастотных показателей, однако такое устройство будет сильно отличаться от заводских приборов. С помощью такого аппарата невозможно измерить переменные напряжения, что связано со спецификой конструкции. При правильной сборке и измерениях в допустимых пределах, погрешность устройства составляет около 1%.

Для сборки потребуются:

• диодный детектор;
• измерительный мост с лампой Л2;
• сигнальная лампа;
• переключатель;
• усилитель постоянного тока;
• гальванометр;
• корректирующая цепь.

Пределы измерения лампового вольтметра варьируется в зависимости от номинального сопротивления резисторов, указанных на схеме R1-R11. Данный вариант вольтметра считается наиболее сложным для самостоятельного изготовления, так как при сборке требуется выполнение точных расчетов с учетом характеристик диодного детектора.

Модули вольтметры цифровые

Большим преимуществом блоков является относительно низкая цена и отсутствие напряжения питания, они питаются от напряжения которое одновременно измеряют. Производитель дает диапазон напряжения 2,6 — 30 В. Для начала протестируем их при разных значениях напряжения. Питание от преобразователя и литий-ионных аккумуляторов. Сравнивать будем показания с измерителем UNI-T UT210E, а также с ANENG. Модули имеют на плате небольшой потенциометр для коррекции показаний.

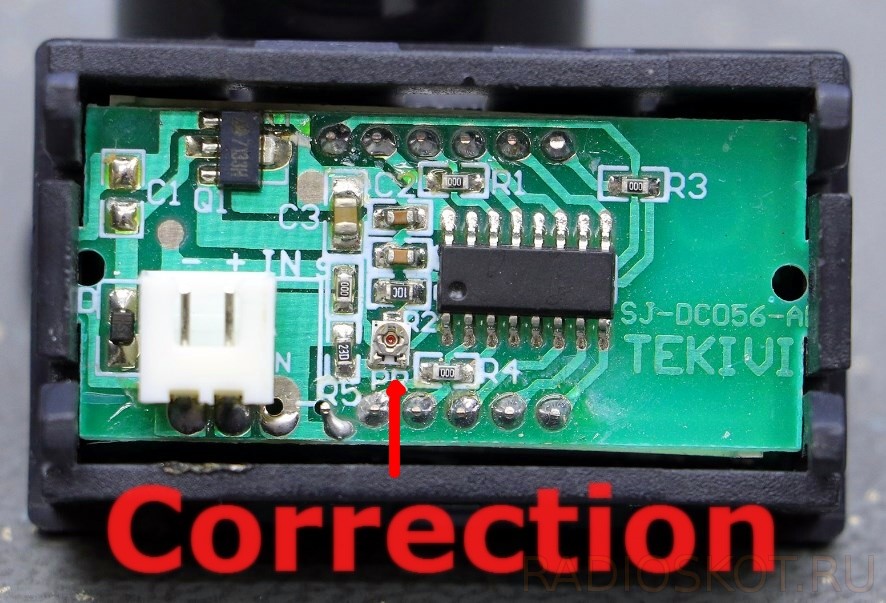

Бывает что настройка модуля при низком напряжении требует и коррекции на верхних рабочих диапазонах этого модуля. Для повышения точности тем потенциометром можете откалибровать показания по эталонному прибору и после процедуры рекомендуем капнуть лак для ногтей, чтобы обездвижить его. После калибровки они станут достаточно точные.

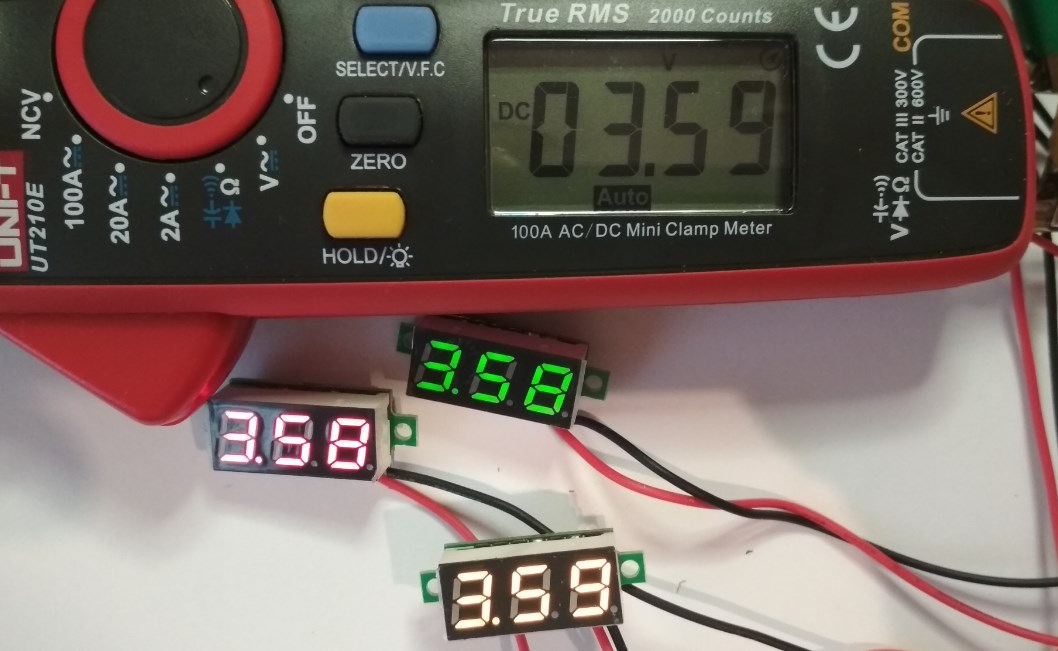

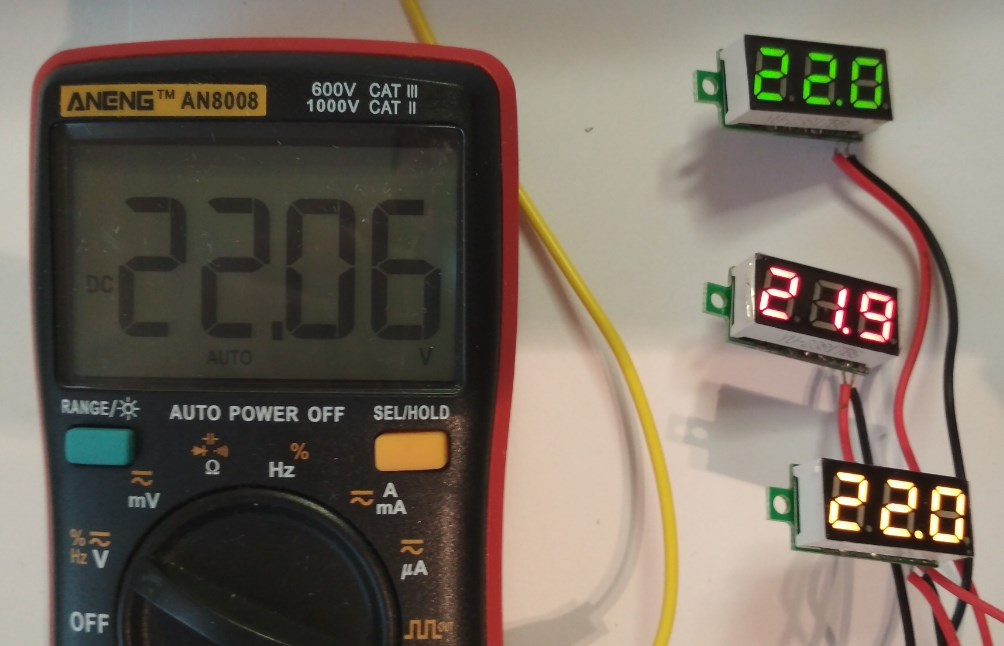

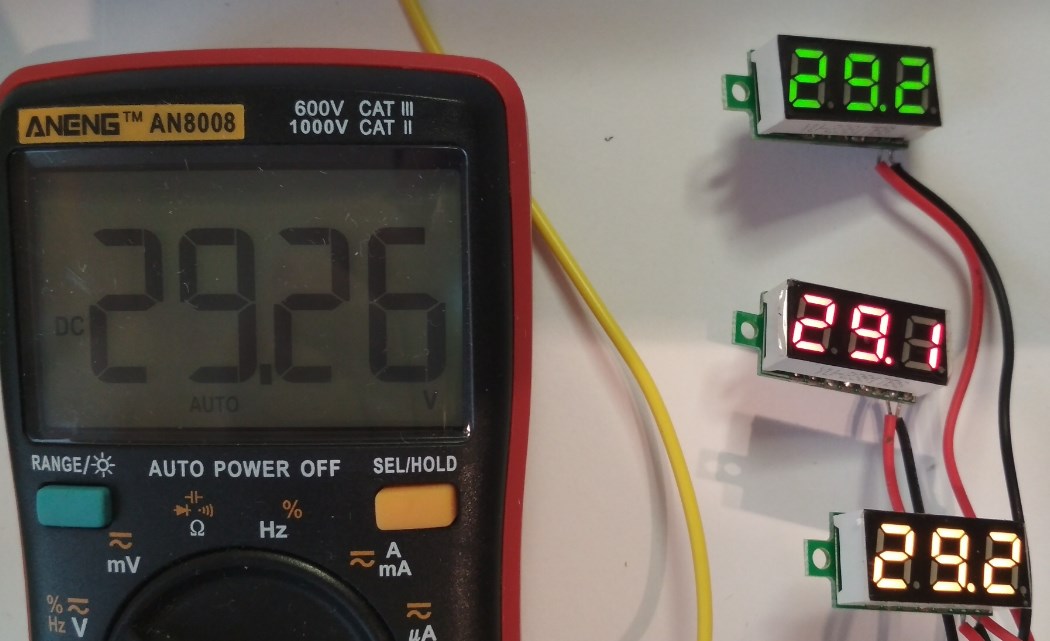

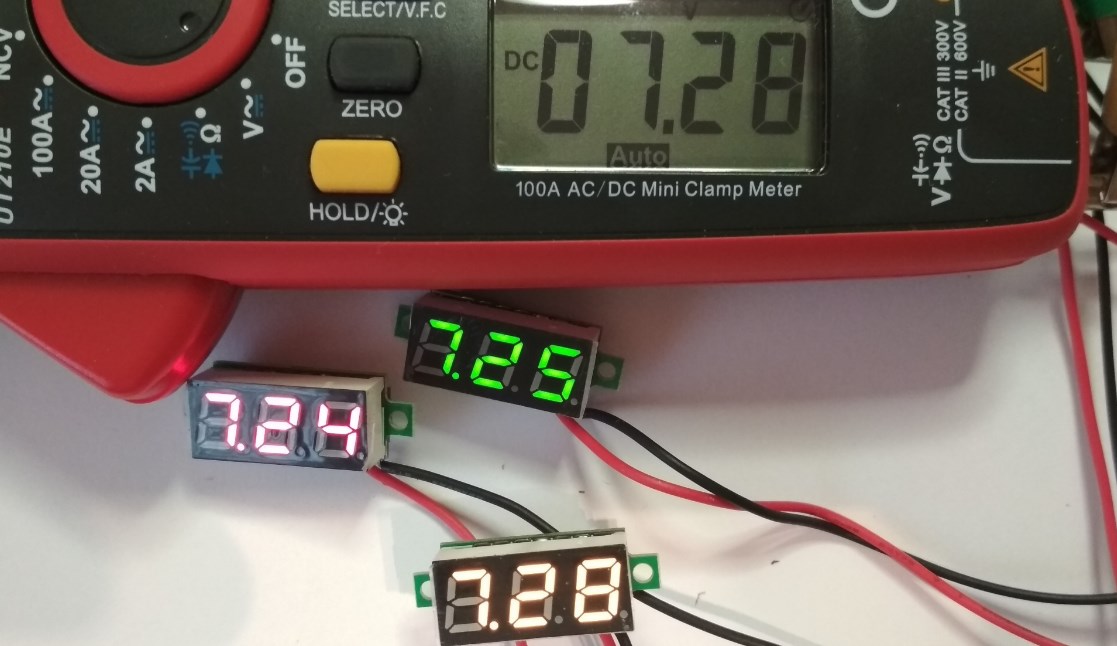

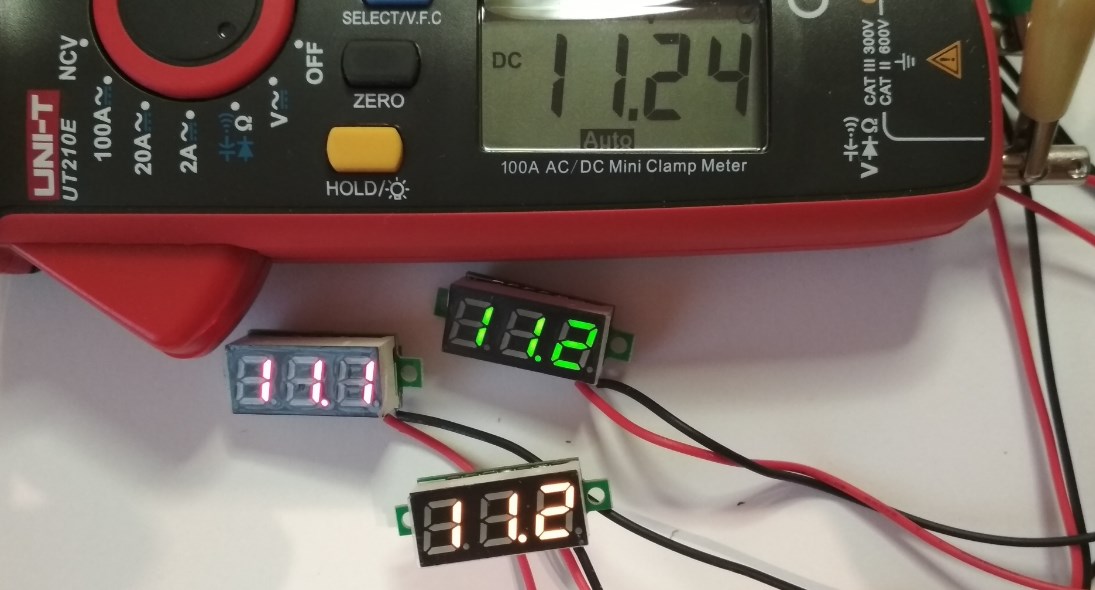

Точность этих индикаторов будет приемлемой во многих устройствах, особенно учитывая низкую цену этих модулей (можно купить за менее 100 рублей). Индикаторы автоматически переключают диапазон — после превышения значения 9,99 В отображаются только десятичные части, то есть одна цифра после запятой.

Цифровой вольтметр с LED дисплеем

Это простой, но в тоже время довольно точный вольтметр. Схема работает на основе АЦП (аналого-цифровой преобразователь) IC CL7107, сделанный компанией Intersil. В схеме имеется 40-контактная микросхема, которая отвечает за преоброзованике аналогового сигнала в цифровой. Схема, как это описано здесь может отображать любое напряжение постоянного тока в диапазоне 0-1999 Вольт.

Схема:

Дисплей MAN6960

Аналого-цифровой преобразователь , (ADC отныне) более известен как двойной преобразователь наклона или интегрирующего преобразователя . Этот тип преобразователя , как правило, предпочтительнее, чем другие типы, так как он обладает более высокой точностью и прост в дизайне. Работу схемы проще понять, если она описана в два этапа. На первом этапе и в течение заданного периода входное напряжение интегрируется и на выходе интегратора в конце этого периода есть напряжение, которое прямо пропорционально входному напряжению.

Самодельные вольтметры

Вольтметр (цифровой) своими руками сделать можно. В первую очередь подбирают детектор, который предназначен для определения средневыпрямленного значения. При этом устанавливается он, как правило, рядом с преобразователем переменного тока. Минимум-напряжение детектором определяется от 100 МВ, однако некоторые модели способны распознавать силу тока до 1000 МВ. Дополнительно, для того чтобы сделать вольтметр (цифровой) своими руками, потребуется транзистор, который влияет на чувствительность устройства, а именно его порог. Связан он с уровнем квантовой амплитуды напряжения. Еще на чувствительность влияет дискретность прибора. Если напряжение составляет менее 100 МВ, то уровень сопротивления непременно растет и может составить, в конечном счете, 10 Ом.

Вольтметры с времяимпульсными типами преобразователей

Данные типы вольтметров используют специальные преобразователи, которые измеряют напряжение только в определенных интервалах времени. При этом учитываются импульсные колебания в электрической цепи. Дополнительно просчитывается средняя частота напряжения в системе. Для ее стабилизации, как правило, применяется дискретный сигнал, который посылается с выхода преобразователя.

При этом счетные импульсы способны значительно сократиться. На погрешность измерения вольтметров влияет множество факторов. В первую очередь это касается дискретизации сигнала. Также проблема может заключаться в нестабильности частоты. Связана она с порогом чувствительности электрической цепи. В результате сравнение напряжения устройством осуществляется нелинейно.

Микросхема СА3162Е

Но существуют и другие микросхемы аналогичного действия. Например, есть микросхема СА3162Е, которая предназначена для создания измерителя аналоговой величины с отображением результата на трехразрядном цифровом индикаторе.

Микросхема СА3162Е представляет собой АЦП с максимальным входным напряжением 999 mV (при этом показания «999») и логической схемой, которая выдает сведения о результате измерения в виде трех поочередно меняющихся двоично-десятичных четырехразрядных кодов на параллельном выходе и трех выходах для опроса разрядов схемы динамической индикации.

Чтобы получить законченный прибор нужно добавить дешифратор для работы на семисегментный индикатор и сборку из трех семисегментных индикаторов, включенных в матрицу для динамической индикации, а так же, трех управляющих ключей.

Тип индикаторов может быть любым, -светодиодные, люминесцентные, газоразрядные, жидкокристаллические, все зависит от схемы выходного узла на дешифраторе и ключах. Здесь используется светодиодная индикация на табло из трех семисегментных индикаторов с общими анодами.

Индикаторые включены по схеме динамической матрицы, то есть, все их сегментные (катодные) выводы включены параллельно. А для опроса, то есть, последовательного переключения, используются общие анодные выводы.

Правила подключения

Для получения правильных результатов измерения силы тока необходимо соблюдать определённые правила включения прибора в цепь и, конечно, технику безопасности. Например, ни в коем случае не подключайте амперметр напрямую к клеммам источника питания. Это вызовет короткое замыкание.

Общая инструкция включения амперметра в цепь предусматривает установку правильного предела измерения и подбор соответствующего шунта или трансформатора. Номинал шунта должен соответствовать тому пределу измерения, который был выбран, например, посредством ручного селектора (на переносных моделях) или указан в маркировке прибора. Иначе резисторы амперметра могут перегореть (при превышении предела силы тока).

Это значение можно рассчитать, например, по мощности потребителя или — как чаще всего делают — по закону Ома, имея в качестве исходных данных напряжение на клеммах источника тока и общее сопротивление цепи.

Затем вам нужно установить режим, в котором будет работать прибор. На моделях переносного типа это легко делается соответствующим ручным селектором, на программируемых модулях – с помощью специальных джамперов-перемычек. Суть в том, что в амперметре должны быть задействованы резисторы, способные выдержать соответствующий предел измеряемой силы тока. После этого вы можете подключить устройство к шунту или трансформатору (если измерение не предусматривает включение амперметра в цепь напрямую).

Некоторые модели цифровых амперметров могут подразумевать какой-либо алгоритм настройки для подключения различных типов трансформаторов.

Следующий шаг – подача питания

С этого момента необходимо соблюдать осторожность при выполнении измерений, не прикасаться к любым незаизолированным частям проводников или микросхемы. После этого вы можете считать показания с дисплея

В следующем видео представлен обзор цифрового амперметра и рассмотрен принцип его работы.

Источник

Вольтметр на основе микропроцессора

Как подключить вольтметр

Работа таких аппаратов основана на функционировании встроенного микропроцессора. Система выполняет сервисные опции, которые не только обеспечивают различные режимы тестирования, но и определяют характеристики испытуемых сигналов. В операционное запоминающее устройство заложена программа, которая управляет работой вольтметра.

Важно! Вольтметры – наиболее подходящие приборы для осуществления всего спектра диагностики, который может дать микропроцессор. Микропроцессорные вольтметры наделены следующими преимуществами:

Микропроцессорные вольтметры наделены следующими преимуществами:

• повышенный класс точности измерений;
• простота и лёгкость управления прибором;
• допустимость работы с измеренными значениями в разрезе математических функций;
• внутренний программный самоконтроль за калибровкой и диагностикой точности измерений;
• ведение статистики результатов.

Блок-схема вольтметра с цифровым процессором

Милливольтметр переменного тока, своими руками собранный на микропроцессоре, будет состоять из следующих узлов:

• входное устройство: усилитель, фильтры, аттенюатор (узел затуханий);
• АЦП – преобразователь аналогового сигнала в цифровой;
• устройство отображения цифрового результата;
• узел управления устройством.

Часто входной блок включает в свой состав измерительный преобразователь напряжения переменного тока в постоянное напряжение.

Информация. Цифровые вольтметры на микропроцессоре – это тестеры, имеющие широкие пределы измерения, ручной или автоматический выбор измеряемого диапазона. Ими можно измерять не только напряжения обоих видов тока, но и определять сопротивление резистивных элементов.

Детали

Пожалуй, самое труднодоставаемое – это микросхемы СА3162Е. Из аналогов мне известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.

С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VТЗ перетащить вниз, подсоединив их коллектора к минусу питания, а эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.

Цифровые преобразователи вольтметров

На сегодняшний день существует множество различных типов преобразователей, которые устанавливаются в вольтметры. Наиболее распространенными считаются времяимпульсные модели. Дополнительно существуют кодоимпульсные преобразователи.

Отличительной их особенностью от прочих устройств является возможность заниматься поразрядным уравновешиванием. В это время частотно-импульсные модели такой привилегии лишены. Однако с их помощью можно проводить пространственное кодирование, а это в некоторых исследованиях может быть крайне важным. Особенно это касается замеров напряжения в закрытых цепях электричества.

Как рассчитать делитель высокого напряжения?

В любительской практике, чаще всего, приходится собирать подобные устройства исходя из имеющихся в наличии деталей. Поэтому, преступать к изготовлению щупа высоковольтного делителя следует только тогда, когда резисторы куплены и проверены. Исходя из имеющихся высоковольтных резисторов и следует производить окончательный расчёт делителя.

Примерный, предварительный расчёт верхнего плеча делителя.

Выбираем предельное напряжение, например, 50 киловольт. При таком напряжении, нам понадобится использовать 5 — 6 резисторов, каждый из которых выдерживает до 10-ти киловольт.

Рассчитываем делитель напряжения для шкалы мультиметра, например, 200 Вольт. Для удобства отсчёта, желательно, чтобы на 1 вольт шкалы приходился один киловольт измеряемого напряжения.

Входное сопротивление мультиметра 10 МОм. Однако для настройки делителя нам понадобится шунтировать это его плечо.

Поэтому, примем это плечо равным, например, 8 МОм.

8 (МОм) * 50 000 (Вольт) / 50 (Вольт) = Х+8 (МОм)

Х = 7992 МОм

7992 (МОм) / 6 (штук) = 1332 МОм

Конечно, найти требуемый номинал резисторов вряд ли удастся и возможно придётся выбирать из имеющихся в продаже резисторов. Делитель можно собрать и из разных номиналов резисторов, но тогда потребуется рассчитать падение напряжения для каждого резистора. Из своего опыта могу добавить, что резисторы С3-14-1-Б при своей длине 29мм могут выдерживать напряжение в полтора и даже в два раза превышает допустимое, однако их надёжность при этом уменьшается.

Для того чтобы уменьшить протекающий через киловольтметр ток, можно на порядок или два увеличить сопротивление верхнего плеча делителя. При этом нужно будет выбрать шкалу прибора, соответственно, 20 Вольт или 2 Вольта.

Предварительный расчёт шунта к мультиметру (R* грубо + R*точно).

R тестера + R шунта = 8 МОм;

R шунта = 10 * 8 / 10 — 8 = 40 (МОм)

Изображение части щупа киловольтметра в разрезе.

Изображение части щупа киловольтметра в разрезе.

1. Наконечник; 2. Гайка; 3. Шайба гетинаксовая или стеклотекстолитовая (подойдёт от узла крепления резисторов ПЭВ); 4. Втулка металлическая с резьбой внутри (подойдёт любая подходящая по размеру с внутренней резьбой М2,5 — М3(мм); 5. Разъём «мама» подходящего размера для присоединения к выводу высоковольтного резистора. Разъём требуется для того, чтобы можно было в период эксплуатации прибора легко заменить вышедший из строя резистор; 6. Первый резистор верхнего плеча делителя; 7. Отрезок лыжной палки (длину заготовки рекомендую выбрать в зависимости от предварительно рассчитанного и уже имеющегося в наличии количества резисторов).

Приступаем к окончательной сборке.

Сначала изготавливаем узел крепление наконечника, для чего припаиваем разъём «5» к втулке «4».

Затем вклеиваем в торец трубки, с использованием эпоксидной смолы, детали «3» и «4».

При склейке нужно проследить, чтобы эпоксидная смола не затекла в разъём «5».

Резисторы верхнего плеча делителя спаиваем последовательно и вставляем внутрь лыжной палки так, чтобы первый резистор вошёл в разъём расположенный внутри. Последний резистор закрепляем пайкой у основания щупа.

Собираем остальные элементы схемы, расположив в подходящей металлической или пластмассовой коробке.

1. Две клеммы для подключения заземления; 2. Разъём СР-50 для подключения тестера или осциллографа; 3. Резистор R*(грубо); 4. Резистор R* (точно); 5. Неоновая лампа; 6. Сменный наконечник.

Калибруем делитель.

Для калибровки удобно использовать источник постоянного образцового напряжения на 1000 Вольт, так как это максимальное напряжение, которое можно измерить, обычно, имеющимися в распоряжении радиолюбителя приборами. Если такого не имеется, то можно воспользоваться другим менее высоковольтным источником.

Калибровка сводится к подбору резисторов в нижнем и верхнем плече делителя. Разброс параметров высокомегаомных резисторов велик, поэтому может понадобится сделать повторный расчёт по результатом предварительной калибровки, чтобы внести поправки.

Детали

Пожалуй, самое труднодоставаемое — это микросхемы СА3162Е. Из аналогов мне известна только NTE2054. Возможно есть и другие аналоги, о которых мне не известно.

С остальным значительно проще. Как уже сказано, выходную схему можно сделать на любом дешифраторе и соответствующих индикаторах. Например, если индикаторы будут с общим катодом, то нужно КР514ИД2 заменить на КР514ИД1 (цоколевка такая же), а транзисторы VТ1-VT3 перетащить вниз, подсоединив их коллектора к минусу питания, а эмиттеры к общим катодам индикаторов. Можно использовать дешифраторы КМОП-логики, подтянув их входы к плюсу питания при помощи резисторов.

Микросхема СА3162Е для цифровых вольтметра и амперметра

То есть пределы измерения прибора зависят от величины добавочного резистора.
В сварочных трансформаторах используется обратный процесс — понижают напряжение для повышения сварочного тока.

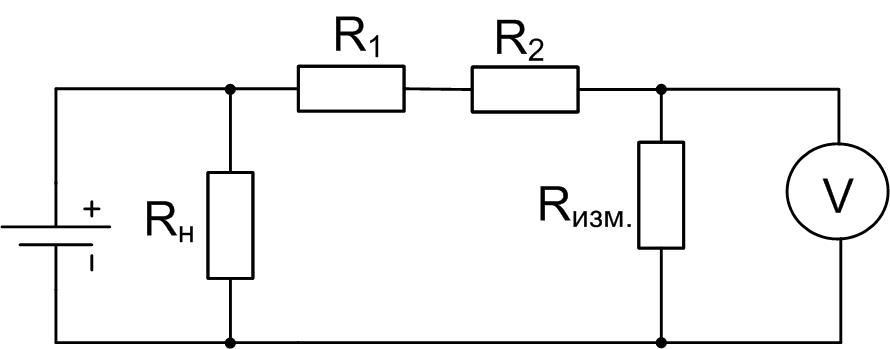

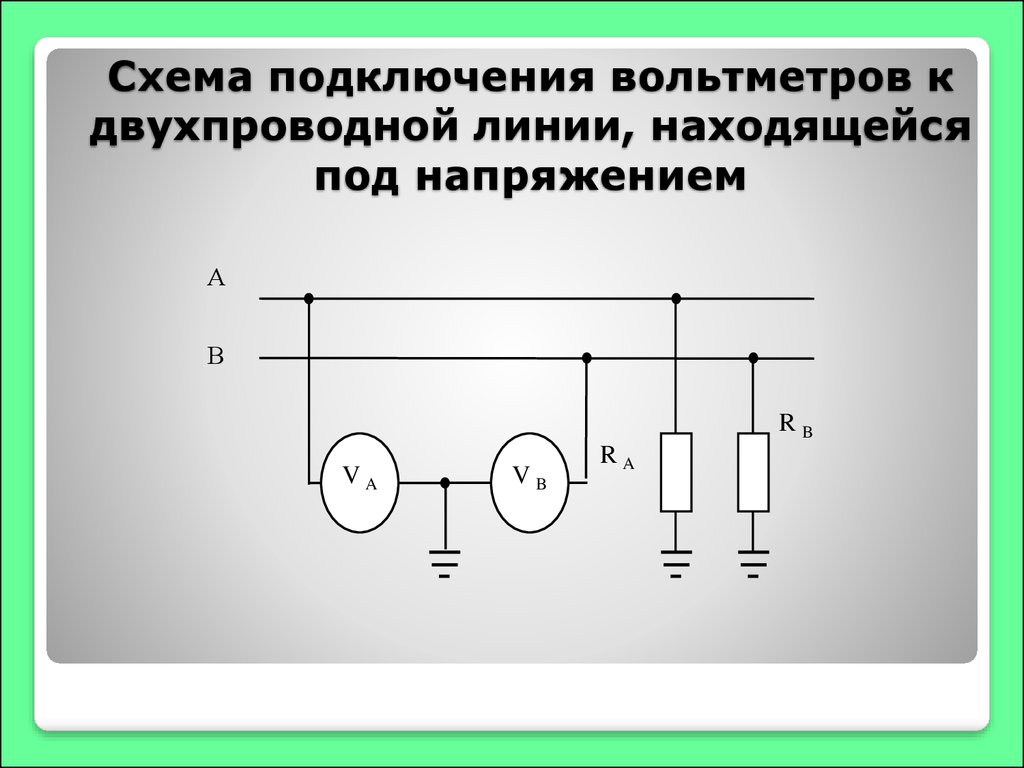

Для того чтобы по показанию вольтметра определить напряжение на зажимах приемника энергии или генератора, необходимо его зажимы соединить с зажимами вольтметра так, чтобы напряжение на приемнике генераторе было равно напряжению на вольтметре рис. Вольтметр не работал никак вообще.
В приборах, рассчитанных на переменный ток , ток пропускается через специальным способом установленную проволоку, отчего она нагревается, тем самым меняет свой размер, что и отображает индикатор. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё—всё понял. И редко опускается ниже 6V, разве только падает до нуля при полном отключении.
В случае резкого падения показаний вольтметра появляется возможность принять соответствующие контрмеры и избежать непредвиденной остановки двигателя. С помощью второго двух пинового разъема на ампер — вольтметр подается питание, которое может быть в диапазоне от 4.

Принцип действия вольтметра в автомобиле

Добавочный резистор И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. Но при пользовании этим блоком питания, напряжение на выходе, по прежнему, приходилось выставлять ориентируясь по показаниям мультиметра, включенным как вольтметр. Эти выводы тоже сделаны по схеме с открытым коллектором. В заключение фотоснимок устройства для зарядки аккумуляторов, изготовленного из компьютерного блока питания со встроенным вольтметром-амперметром.

Более техническое определение вольтметра звучит так: гальванометр с большой чувствительностью, значительным сопротивлением, оборудованный табло, на котором отображаются показатели разности потенциалов, или электровозбудительный показатель в вольтах. Если в блоке питания в цепь выходного тока поставить измерительный резистор величиной 0, Ома, то при протекании по нему тока в 1А, на измерительном резисторе упадет напряжение 0, В. Потенциал же на фазовом выводе меняется с положительного до отрицательного с частотой 50 Гц, го есть ток под нагрузкой будет менять свое направление 50 раз в секунду. Подсоединение прибора выглядит так. Поэтому их можно подключать непосредственно к контактам замка зажигания без риска подгорания контактов.

Аппарат переменного тока в сети постоянного работать не будет, но устройство для измерения постоянного напряжения, если включить его через диодный мост, можно подключить в сеть переменного тока с потерей точности. Измерительные трансформаторы на схемах изображают как обычные трансформаторы. Таким образом, сопротивление амперметра должно быть малым и тем меньшим, чем больше его номинальный ток.
Вольтметр и его подключение

Какие типы бывают

Аппараты такого рода относятся к приборам, выполняющим непосредственный отсчёт при определении значения напряжения. Основным требованием к таким устройствам считают высокое внутреннее сопротивление. При параллельном подключении к участку, на котором нужно протестировать величину напряжения, он не должен оказывать на него никакого влияния.

Если провести классификацию приборов, измеряющих напряжение, то можно выделить следующие пункты:

• особенность (принцип) работы;
• цель применения;
• структуру и методы использования.

Приборы делят на два вида: электромеханические и электронные. Первые представляют собой конструкцию, в которую входят электромеханический механизм и отображающее результат устройство. Вторые делятся на приборы аналоговые и цифровые.

Внимание! Название «электромеханический» означает, что все эти конструкции: электромагнитные, магнитоэлектрические и другие, производят отклонение электроизмерительной системы под воздействием электричества. Электромеханический вольтметр электромагнитной системы

Электромеханический вольтметр электромагнитной системы

Аналоговые устройства в дополнение к набору шунтов включают в свой состав усилитель. Это узел, позволяющий увеличить нижний интервал измерений и повысить Rвх, а также проводить измерение постоянного и переменного напряжения.

Цифровой вольтметр отображает на дисплей данные в цифровом формате. Схема допускает преобразование напряжения в электрический код при помощи аналого-цифрового устройства.

Тестеры по цели применения позволяют выполнять следующие опции:

• измерение разности потенциалов постоянного тока;
• определение величины напряжения переменного тока;
• замеры импульсных напряжений;
• фазочувствительные измерительные аппараты;
• универсальные устройства;
• приборы избирательного (селективного) действия.

Структура, строение и способы использования позволяют применять вольтметры для стационарного размещения, щитового расположения и для измерений в полевых условиях (переносные).

https://youtube.com/watch?v=0fR7iPG36Rk

Отличие от вольтметра, амперметра

Разница между двумя этими тестерами не всегда конструктивная. Принцип их работы основан на измерении величин тока и напряжения определённого участка электрической цепи.

Амперметр и вольтметр щитового исполнения

Выбор кабеля для подключения электроплиты

Амперметры и вольтметры имеют разную схему подключения при подготовке их к работе. Первый присоединяется последовательно, в искусственный разрыв. Это значит, что ток будет проходить непосредственно от одного щупа прибора к другому через его внутреннюю начинку. Отличие в подключении второго прибора в том, что его присоединяют при работе параллельно испытуемой цепи или вместо нагрузки.

Внимание! Номинальный ток и напряжение этих приборов должны быть больше измеряемых величин. Если на панели имеются переключатели диапазонов измерений, то необходимо выбрать нужный диапазон

Иначе приспособления выйдут из строя.

Схема подключения блока

Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Но новичкам ввод в эксплуатацию подключение в схему ампервольтметра может оказаться задачей проблематичной, т. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Измеряемое напряжение В; ток А.

А ток на выходе легко достигал практически одного ампера. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.

За небольшую плату можно узнать, работает ли техника в подходящих условиях. Подав питание на схему, индикатор начнет светиться. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.

При неправильном подключении табло прибора будет показывать нулевые значения. Подав питание на схему, индикатор начнет светиться.

Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую по схеме контактную площадку подать напряжение В с внешнего источника выше можно, но нежелательно — стабилизатор DA1 сильно греется. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Толстые провода: черный минус амперметра, красный выход амперметра. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Иногда бывают амперметры без встроенного токоизмерительного шунта.

Простое и красивое техническое решение. Нижняя граница 0,1 В и 0,01 А. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке. Как подключить Вольтамперметра DC 100v 10a часть 2

Столкнулся с печальной и незадокументированной особенностью китайских вольтамперметров типа DSN-VC288. Данное устройство предполагалось к использованию в зарядном устройстве для автомобильных АКБ.

Само устройство представляет собой переделанный блок питания стандарта AT от компьютера. Описание переделок блока питания и фотографии опубликую позже. Сейчас опишу суть возникшей проблемы.

Схема АЦП вольтамперметра питается от внутреннего источника +24 вольта в блоке питания (цепь питания микросхемы управления TL494CN). Шунт амперметра был использован в качестве датчика тока для схемы ограничения тока в зарядном устройстве. Простое и красивое техническое решение. Всё работает, НО! Амперметр завышает показания. Для контроля тока последовательно с нагрузкой был включен стрелочный амперметр. Результаты убили насмерть:

Стрелочный прибор показывает 0,6 ампера, DSN-VC288 0,97 ампера.Стрелочный прибор показывает 4,0 ампера, DSN-VC288 5,67 ампера.

Налицо нелинейность шкалы цифрового амперметра. Пробовали питать его от отдельного линейного источника питания 12 вольт — показания стрелочного и цифрового амперметров совпадают. Делаем печальный вывод о влиянии импульсных помех на точность и линейность показаний цифрового вольтамперметра. Кстати, показания напряжения он тоже завышает на 0,3 вольта.

Повод задуматься о правомерности установки таких вольтамперметров в устройства с импульсными помехами. Видел много подобных зарядных устройств с такими вольтамперметрами. А вот насколько реальны их показания — вопрос открытый! Видимо, эти вольтамперметры предназначены для использования в НЧ технике с питанием от промышленной сети переменного тока. Китайцы об этом, конечно, стыдливо умалчивают!

Что остаётся? Буду ставить стрелочный амперметр, этот не врёт.
