Траншея для водопровода

Подготовка к рытью траншеи

После расчета параметров траншеи и составлении схемы проекта можно приступать к этапу подготовки. Участок, по которому планируется проводка водопровода, должен быть очищен от деревьев, кустов и мусора. При необходимости использования электроинструмента или других электрических устройств, заранее позаботьтесь о подведении электропитания соответствующей мощности. Обязательно продумайте вопрос хранения материалов и инструмента (если участок еще не имеет таких возможностей), а также место для сваливания извлеченного грунта на участках, где это будет затруднено у кромки траншеи. При нахождении места сваливания грунта на противоположной стороне траншеи от места его извлечения, подготовьте мостки из досок для перехода.

Необходимый материал и инструмент

Чтобы не отвлекаться с потерей времени и сил следует заранее подготовить следующий материал и инструмент:

• шпагат (веревка, толстая нить и т.п.);
• рулетка, карандаш, отвес и уровень;
• колышки;
• при необходимости крепления вертикальных стенок траншеи — материал для этого (доски, крепеж, откосы);
• лопаты (штыковая и совковая различной длины и формы);
• кирка и лом или перфоратор (отбойный молоток);
• тачка или носилки для переноски грунта;
• ножовка по дереву и топор;
• молоток;
• перчатки, защитные очки, головной убор и одежду.

Работы по разметке траншеи

Чтобы обеспечить реализацию всего спланированного, необходимо перенести основную схему траншеи с плана–схемы на земляную поверхность. Для этого на землю участка с помощью шпагата и колышков переносится рисунок контура верхней кромки траншеи. При этом понадобятся соответствующие инструменты из приведенного выше списка (рулетка, молоток и т.д.). Разметка под водопроводную траншею не требует большой точности измерений таких как, например, под фундамент, и не является сложной.

Землеройные работы

Проведя все подготовительные работы можно приступать к непосредственному этапу рытья траншеи.

При рытье траншеи в ручную существуют следующие рекомендации:

• Постоянно используйте измерительные инструменты по мере выполнения работы, чтобы сэкономить усилия.
• Имейте ввиду, что объем извлеченного разрыхленного грунта больше, чем объем освобожденного в траншее пространства, поэтому рассчитывайте место под извлекаемый грунт.
• При выбрасывании извлекаемого грунта из траншеи необходимо следить, чтобы он не ссыпался обратно.
• Если верхний слой грунта является плодородным, то можно отложить его отдельно для дальнейшего использования по назначению (это слой примерно на высоту лезвия лопаты).
• Сначала срезайте один слой грунта и разрыхляйте его штыковой лопатой, а затем после его извлечения совковой лопатой, приступайте к следующему слою, и так до расчетной глубины траншеи.

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

• Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
• Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
• Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
• Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

• У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
• Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
• При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
• После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

• Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
• В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
• Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
• После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Прокладка водопроводных труб в земле

После того как траншея вырыта, приступают к подготовке дна для укладки водопровода:

1. Насыпается песчаная подушка высотой слоя 20 см. Песок проливается водой и тщательно трамбуется.
2. В месте завода в дом (чаще всего это фундамент) просверливают отверстие нужного диаметра. Для скважин необходимо сделать отверстие под ввод в шахте колодца.
3. На песчаное дно укладывается труба, сверху засыпается грунт и тщательно трамбуется место прокладки водопровода.

Рядом с коммуникацией можно проложить греющий кабель или теплоизолировать его непосредственно перед укладкой в траншею. Процесс укладки водопровода будет одинаков для любого типа труб, различие заключается лишь в глубине вырытой траншеи для каждого региона.

Закладку водопроводной системы рекомендуется производить не менее чем на 0,5 м ниже глубины промерзания почвы. Грунт нежелательно засыпать на уложенную ветку, чтобы не повредить ее – сначала землю обсыпают с боков трубопровода, трамбуя и уплотняя ее щебнем мелкой фракции. Уплотняющий слой рекомендуется укладывать в котловане на расстоянии в 5 см от выступающего края водопровода, чтобы потом засыпать его землей.

Какие трубы подходят для прокладки в земле

Для систем водоснабжения подходят изделия из пластика или оцинкованные. Первые являются долговечными, однако с течением времени их оцинкованный слой истирается и они начинают ржаветь. Вторые имеют меньший срок эксплуатации, но у них повышенные антикоррозийные свойства и они меньше подвержены образованию засоров.

Пластиковые делятся:

• на полиэтиленовые;
• на полипропиленовые;
• на поливинихлоридные.

Полимерные трубы.

Что касается диаметра водопровода, то тут следует учитывать протяженность прокладки и среднюю скорость движения воды – до 2 м/с.

Прокладка полипропиленовых труб

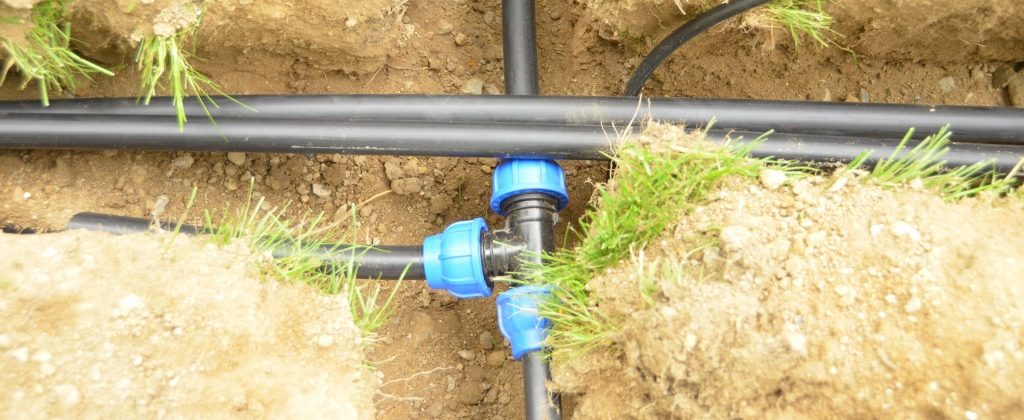

Их укладывать своими руками можно с помощью фитингов (фасонных частей) или сваркой. В первом случае монтаж ведется непосредственно при укладке труб в траншею, во втором – предпочтительнее трассовым способом. Это значит, что нужно сварить отдельные секции и монтировать их непосредственно на стройплощадке, аккуратно укладывая в землю и не нарушая радиуса их изгиба.

Время нагрева пластика – от 9 до 12 секунд в зависимости от диаметра изделия. Необходимо после сварки систему проверять на прочность несколько суток и только потом засыпать траншею землей.

Прокладка водопроводных труб из стали

Стальные системы прочнее пластиковых, поэтому их можно укладывать непосредственно в котлован на естественное основание. В остальном процесс укладки аналогичен с монтажом водопровода из пластика.

Особенности прокладки труб для горячего водоснабжения

В этом случае большое значение имеют параметры воды, поэтому рекомендуется использовать изделия из полипропилена маркировки PN20 или PN25. Эти модели имеют в своем составе армирующий слой теплоизоляции. При течении по таким трубам вода не подвергнет их деформации.

Конфигурация траншеи

В некоторых случаях может потребоваться выбрать форму канавы. Так, траншеи для водопровода могут иметь следующие конфигурации:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• прямоугольная канава;
• трапециевидная траншея;
• смешанная форма.

На разработку прямоугольной траншеи уходит меньше всего сил, поскольку ширина выемки грунта небольшая. Однако если глубина должна быть значительной, стенки придётся дополнительно укреплять.

Трапециевидная схема траншеи не требует укрепления стенок даже при значительной глубине. В ней удобно вести работы по прокладке сетей, но трудозатраты на разработку такой канавы значительные. Если траншея для трубы  водопровода будет копаться на участке с высоким уровнем грунтовых вод, то пригодится смешанная форма.

Копка траншеи под водопровод: способ 1

После завершения всех этапов подготовки можно приступить к прорытию траншеи. Желательно во время работы четко следовать рекомендациям и плану работ.

1. Инструменты для измерения должны использоваться регулярно, чтобы сократить работу и прикладываемые усилия.
2. Учитывайте, что объем извлеченного грунта будет больше освобожденного пространства. Поэтому нужно заблаговременно позаботиться о возможности его вывоза.
3. Во время изъятия грунта нужно делать это таким образом, чтобы земля не падал обратно в траншею. Иначе будет потрачено много времени впустую.
4. Если верхняя часть грунта – плодородная, то лучше ее сохранить. Она может понадобиться в садоводстве для посадки растений.
5. Рытье траншеи нужно осуществлять по слоям. Сначала срезается первый слой и разрыхляется при помощи штыковой лопаты. Далее таким же образом копается остальная часть до нужной глубины.
6. Как только траншея вырыта, ее нужно подготовить к укладке трубы. Для этого:

• дно нужно хорошо разровнять;
• на него нужно поместить песчаный слой, высотой в 20 см;
• при необходимости в фундаменте прорезать нужного размера отверстие с помощью перфоратора;
• в случае если труба подводится к колодцу или скважине, понадобится отверстие, которое позволит соединяться заборной трубе с водопроводом;
• если подключение осуществляется к магистрали, то предыдущий пункт можно опустить.

Наиболее часто допускаемые ошибки при подземной прокладке труб

Подземная прокладка коммуникаций, естественно, во многом зависит от типа грунта в конкретном месте. И, зачастую, с ним возникает немало сложностей во время работы, поскольку состав почвы может просто не дать возможности углубить трубы на расстояние, заложенное в СНиПе. В частности, грунт может быть очень плотным, каменистым или заболоченным, так что вы просто не сможете добрать до нужной глубины. В таком случае зимой может возникнуть немало сложностей.

Однако даже в таком случае есть выход из положения – утепление труб водоснабжения в частном доме различными способами. В данном случае целесообразным вариантом будет вырыть траншею настолько глубоко, насколько получится, и хорошо утеплить трубы.

Монтаж водопровода

После того как выполнен расчет схемы и выбраны параметры траншеи, а также получены все разрешительные документы от органов местной власти, архитектуры и СЭС переходят к процессу непосредственного выполнения траншеи.

Вначале подготавливают территорию, очищают ее от зеленых насаждений и объектов благоустройства. Заключают договор с транспортной организацией для использования землеройной техники и вывоза грунта. Если по технологии требуется электроэнергия, решают вопрос с устройством временной линии электроснабжения.

Определяются с площадками отвала грунта. Подготавливают доски и брус для создания мостиков и откосов. Выполняют разбивку траншеи на площадке строительства водопровода. Выполняют землеройные работы по утвержденной карте, с установкой откосов и уплотнением грунта.

На проектном уровне траншеи выполняют укладку водопроводы с уклоном от источника водоснабжения, теплоизоляцией и установкой запорной арматуры.

Планирование и расчет траншеи под систему водоснабжения

Перед тем, как выкопать траншею под водопровод, необходимо провести ряд подготовительных мероприятий, важнейшими из которых являются планирование и расчет.

На этом этапе следует тщательно продумать маршрут прокладки трубы на участке, учитывая его особенности и возможность наличия на нем других коммуникаций – газопровода, канализации, электрических кабелей и сетей связи.

Совет

: Даже если вы уверены в отсутствии на участке каких-либо коммуникаций, лучше удостовериться в этом факте. Если это выяснится в процессе разработки траншеи, придется прокладывать ее в другом месте, что увеличит срок и стоимость выполнения работ.

Если выяснилось, что на участке заложены сети других коммуникаций, необходимо выкопать траншею для трубы на безопасном расстоянии от них. Приведем стандартные величины отступа:

• от газопровода – на 1 м;
• от канализации – на 0,2 м;
• от сетей теплоснабжения – на 1,5 м;
• от силовых электрических кабелей – на 0,5 м.

Выбор оптимальной формы сечения траншеи под водопровод

Геометрия сечения выбирается в зависимости от типа грунта, глубины и ширины траншеи. Она бывает трех видов:

• Прямоугольная . Самая простая и низкозатратная форма. Востребована при небольшой ширине выемки и глубине копания до 1,5 м. Эффективна на плотных грунтах, когда не требуется укреплять стенки.
• Трапециевидная . Более трудоемкая форма траншеи. Однако не требует укрепления стенок и в целом более удобна при прокладке труб. Эффективна при заглублении траншеи ниже, чем 1,5 м.
• Смешанная . Применяется в случаях, когда заглубление достигает уровня залегания грунтовых вод.

Выбор ширины траншеи под систему водоснабжения

Ширина канала для прокладки водопроводной трубы при ее закладке на глубину не менее 3 м регламентирована требованиями СНиП 2.04.02-84. В остальных случаях она выбирается произвольно и зависит от ширины лопаты (при ручной копке) или ковша (при разработке траншеи экскаватором). Здесь важным показателем является удобство извлечения грунта. Поэтому ширина траншеи варьируется от 0,5 м до 0,8 м в зависимости от заглубления.

Оптимальная глубина траншеи под прокладку водопровода

Руководящие документы настаивают, что глубина траншеи под водопровод была как минимум на 0,5 метров ниже среднего уровня промерзания грунта, который в центральных регионах России составляет 1,6 м. Соответственно глубина траншеи в Москве и Московской области должна быть не менее 2,1 м.

Совет

: Если условия земельного участка и структура грунта не позволяют достичь оптимальной глубины, необходимо спрятать трубу в термозащитный кожух и дополнительно проложить разогревающий кабель.

Самостоятельная копка траншей

Прокол дороги для водопровода

Возводя частный дом, коттедж или дачу, при небольшом объеме работ выгоднее быстро прокопать траншею для водопровода своими руками, не прибегая к услугам дорогостоящей техники и специалистов. Данный процесс состоит из таких этапов:

• разметка контура траншеи при помощи кольев и капронового шнура;
• снятие плодородного слоя почвы и складирование его на расстоянии не менее 1 метра от края рва;
• выемка нижележащих слоев почвы и укладка их отдельно от плодородного слоя;
• укрытие вынутого из траншеи грунта полиэтиленовой пленкой для исключения его размыва и намокания под дождем;
• укрепление стенок рва досками и распорками, чтобы избежать их осыпание.

Глубина закладки труб водопровода

Безусловно, чтобы правильно выполнить прокладку труб под землей, стоит учитывать множество условий, ведь любое отклонение от норм может привести к неполадкам в работе всей системы водопровода. Например, принимая решение, насколько можно углублять трубу в землю, стоит учесть материал, из которого она сделана.

Кроме того, нужно будет изучить индивидуальные характеристики каждой разновидности труб, чтобы понять, в каких случаях целесообразно применять тот или иной тип изделий.

Как показывает практика, оптимальной считается труба для водоснабжения частного дома под землей типа «ПНД PN10», изготовленная из полиэтилена.

Изделия данного вида отличаются такими качествами:

• абсолютная неподверженность коррозии, в отличие от металлических аналогов;
• допустимое рабочее давление в системе составляет 10 атмосфер, к тому же, такие трубы можно легко согнуть для получения нужной конфигурации;
• устойчивость к перепадам температур во время смены сезонов года.

Нормативы проведения кабельных трасс

Начнем с того, что для монтажа кабеля в земле необходимо под него рыть траншею. Если по проекту она имеет небольшую длину, то эти работы проводятся вручную. Так же учитывается и рельеф местности. В некоторых условиях без лопат просто не обойтись. В основном же рытье траншей производится спецтехникой. Сама же прокладка обязательно проводится по подсыпке из песка, а сверху кабель засыпается чистым грунтом без камешков, мусора и шлаков. Основное требование на данном этапе – снизить риски механических повреждений до минимума.

Внимание! Если траншея роется для одного кабеля или для нескольких шириною не более 250 мм, необходимо после проведения прокладки ее закрыть:

• или жженым кирпичом поперек траншеи;
• или железобетонными плитами толщиною не менее 50 мм;
• или специальными защитно-сигнальными щитами из пластика.

В процессе выкапывания траншей вдоль всего участка обязательно устанавливается специальная лента сигнальная. Она показывает границы участка, где проводятся работы с использованием спецтехники

Особенно это важно, если прокладка кабеля производится около автотранспортных дорог

Методы бестраншейной прокладки

Одним из перспективных методов укладки полипропиленовых труб является бестраншейный монтаж, который отличается такими преимуществами:

• сокращение временных и финансовых затрат;
• сведение к минимуму вреда, наносимого окружающей среде;
• нет необходимости при прокладке рыть траншеи, уничтожать зеленые насаждения, разрушать асфальтовое покрытие.

Сегодня применяются такие методы:

Реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Санация, то есть замена старых труб на новые. Используют два способа выполнения работ:

• релайнинг, который подразумевает протяжку новой полипропиленовой трубы в старые, но здесь потребуется предварительный осмотр состояния уже стоящей трубы. Надо убедиться, что в ней отсутствуют посторонние предметы, мусор, диаметр старого трубопровода должен быть достаточным для прокладки нового;
• реновация — это технология, при которой старая труба разрушается одновременно с прокладкой новой. Применяется только в том случае, когда пропускной способности уже не хватает.

1. Прокалывание применяется при прокладке полипропиленовых труб с диаметром до 150 мм. Выполняется эта работа в несколько этапов:

• сначала по обеим частям трассы выкапываются два котлована;
• затем в одной из них размещается гидравлический домкрат, толкающий стальную небольшую трубу со стальным наконечником;
• при проталкивании труба наращивается, в ее полость вводится полипропиленовая труба;
• после прокола трубопровод подключается к необходимым системам.

Таким методом можно прокладывать полипропиленовые трубы только на небольшие отрезки, метод отлично работает при необходимости прокладки под домом, трассой, огородом и прочее.

Полипропиленовые трубы для монтажа трубопроводов применяются во многих областях, начиная от простых коммуникаций для дачного хозяйства и заканчивая канализационной либо водопроводной сетью. Сегодня применяются два метода прокладки трубопроводов, но самой оптимальной считается проведение под землей, которая позволяет не трогать надземные сооружения, не портить ландшафт.

Прокладка в земле отличается многими преимуществами, несмотря на необходимость проведения работ по копке котлована. Это позволяет сохранить их в неприкосновенности, вне зоны доступности ультрафиолетовых лучей, механические повреждения тоже сводятся к минимуму.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Способы копки траншеи под водопровод

Ручная копка предусматривает рытье рва под водопровод с помощью шанцевого инструмента – лопаты, кирки, лома. Применяют такой способ при небольшой протяженности траншеи и ограниченном пространстве, неудобном для подъезда и работы техники.

Преимущества такого способа:

• дешевизна – копка траншеи своими силами обойдется в несколько раз дешевле чем найм специальной техники;
• небольшой набор инструментов – при таком способе используют имеющиеся у любого хозяина простые шанцевые инструменты;

Недостатки:

• длительность – по сравнению с механизированной копкой, занимающей иногда 1-2 световых дня, такой процесс будет длиться в 3-4 раза дольше;
• трудоемкость – ручная выемка грунта требует значительных физических усилий, особенно это ощущается при копке траншеи на тяжелых и плотных глинистых и суглинистых грунтах.

Для механизированного рытья траншей под водопровод используется экскаватор, устанавливаемый на мотоблок, или мини-трактор траншеекопатель – специальная фреза, позволяющая делать узкие и глубокие рвы.

Применяют механизированную копку при рытье траншей большой протяженностью (более 20-30 м.) в местах с нормальным подъездами и достаточным пространством для работы техники.

Преимущества:

• минимальный объем выемки грунта – при таком способе извлекается минимальное количество почвы, благодаря чему получается наиболее узкий ров, в который хорошо укладывается водопроводная труба;
• небольшой срок выполнения работ – применение специальной техники позволяет выполнить копку траншеи очень быстро, не задерживая тем самым дальнейшие работы по прокладке водопровода и подключению его к источнику водоснабжения.

Недостатки:

• дороговизна – по сравнению с ручной копкой использование техники будет стоить в несколько раз дороже;
• невозможность применять в местах с ограниченным пространством, например, на маленькой даче с небольшим приусадебным участком.

Глубина

Этот размер зависит от нескольких моментов:

1. Тип грунта. Всё дело в том, что копать в твёрдом и каменистом грунте довольно сложно, поэтому в этом случае можно выбирать минимальные размеры. Согласно СНиП минимальная глубина траншеи – 0,5 м. Этот размер отсчитывается от верхней плоскости трубы до земной поверхности. Так, трубы будут защищены от различных внешних воздействий и нагрузок. Если трубы нужно заглубить более чем на 1 м, то стенки канавы нужно дополнительно укреплять. Этот норматив СНиП напрямую связан с типом почвы:

• в песчаных грунтах, супесях и крупнообломочных породах стенки укрепляются при заглублении свыше 1,25 м;
• в глинах и суглинках – 1,5 м;
• в сверхпрочных глинах и суглинках – 2 м.

Возможность выполнения ремонтных и профилактически работ. Здесь согласно СНиП нужно выбирать минимально разрешённый размер, но при этом учитывать и другие факторы.
При прокладке водопроводной системы, которая не должна замерзать зимой и нагреваться летом, нужно учитывать и климатические условия, чтобы определить минимальные размеры заглубления траншеи

При этом берут во внимание максимальные зимние температуры, характер промерзания почвы, высоту снежного покрова и степень нагревания земной поверхности солнечными лучами. Глубину промерзания почвы можно найти в СНиП в специальной таблице.

Если вы планируете пользоваться водопроводом только в тёплый сезон, то трубы можно уложить на минимально допустимой глубине равной 50 см. При этом не должны предъявляться требования к температуре воды летом.

Также разрабатывая схему прокладки траншеи и определяя её глубину, стоит учитывать, что вручную можно выкопать только канаву глубиной 1,5 м. Чтобы извлекать грунт с большей глубины вручную, потребуется привлечь малую технику (транспортёры-подъёмники) или помощника с ведром и верёвкой.

Если ваши водопроводные сети будут пересекаться с другими инженерными коммуникациями, проходящими по участку, то в СНиП нормируется и расстояние по вертикали:

• от канализационных сетей водопровод прокладывается выше минимум на 40 см;
• от трубопроводов другого назначения и кабелей трубы водопровода прокладываются ниже на 60 см. Но при необходимости это расстояние можно уменьшить до 25 см.

Расчет и планировка

Основной параметр, который определяет особенности предстоящего строительства, — глубина заложения магистрали. На данный показатель влияет несколько факторов, каждый из которых необходимо учитывать.

Перед тем как прокопать траншею под водопровод, необходимо рассчитать такие данные:

• длина трассы;
• количество поворотов и их конфигурацию;
• необходимость установки вентилей и ревизионных колодцев;
• конфигурацию канавы для труб водоснабжения водопровода;
• место расположения источника воды и накопительной емкости;
• тип и количество утеплителя;
• необходимость монтажа системы обогрева коммуникаций;
• структуру строительных материалов и смесей, используемых для подсыпки и засыпки;
• потребность в инструментах и оборудовании.

После окончания расчетов составляется подробная схема. На ее основании проводятся геодезические изыскания и последующая закупка необходимого имущества.

Копка траншеи под водопровод: способ 2

Существует еще один достаточно оригинальный способ, который можно использовать для рытья траншеи. Им могут воспользоваться те, у кого нет времени на возню с лопатами. Он позволяет выкопать траншею в более сжатые сроки.

Подготовка перед началом работ проводится таким же методом, что и в первом случае, никаких дополнительных нюансов здесь не будет. Рассмотрим последовательность выполнения работ.

1. Бурим скважины вдоль будущей траншеи с диаметром около 15 см. Расстояние между ними должно достигать до 5 м.
2. Во время бурения нужно наполнять скважины водой.
3. Затем в них нужно опустить емкости из металла с вырезами продольной формы. Их ширина должна быть примерно такой же, как и траншея, но составлять меньший диаметр, чем скважины.
4. Если грунт песчаный, то 5-ти метровая траншея с шириной в 10 см по данной методике будет готова через 30 минут, а ее глубина составит не более 80 см.
5. На бурение скважин потребуется еще примерно столько же времени.
6. Этот метод отлично подойдет для рытья траншеи под водопровод, но времени займет немного меньше. Возможно, получится уложиться в 1 день, тогда как при работе с лопатами может понадобиться несколько суток.

Вырыть траншею для водопровода своими руками не так уж просто, но с технологической точки зрения совсем не тяжело, если учесть все необходимые нюансы и четко не отходить от пошаговых инструкций. Безусловно, понадобится приложить немного физических усилий и запастись терпением.

Как правильно выбрать технику?

Чтобы правильно выбрать тип трактора, предназначенного для копки траншеи, обращают внимание на:

• тип грунта;
• объем земляных работ;
• необходимость одновременной погрузки выработанного грунта.

Если грунт слишком плотный или наблюдается промерзлость, то лучше использовать баровую машину с пилой. Она режет грунт «как масло» и работа будет выполняться быстрее и эффективнее. Для мягких глинистых грунтов подойдет обычный трактор.

Для больших объемов земляных работ подойдет крупный, весом не менее 5 тонн, хотя целесообразность его применения остается под вопросом. Выкопать траншею можно и обычным мини-трактором.

Расчет глубины укладки канализационной трубы

Глубина заложения канализационных линий в земле зависит от особенностей грунта, климатических условий, а так же самого материала, который планируется использовать для монтажа канализации.

Чтобы решить вопрос, на какую глубину закапывать канализацию, а также, чтобы прокладка канализационных труб в земле не закончилась катастрофой, необходимо ответить на следующие вопросы:

• какова глубина промерзания грунта на данной местности;
• на какой глубине будет находиться точка входа в септик или коллектор;
• какие материалы вы будете использовать для монтажа канализационной системы ( материал, прочность, диаметр);
• какая технология нагрузки предусматривается на участках грунта, где будет произведена укладка трубопровода. Участки, по которым будет проезжать автотранспорт, считаются участками с высоким уровнем нагрузки. Вся остальная придомовая территория – с низким.

Если технология обустройства водопровода предусматривает укладку на глубину, превышающую уровень промерзания грунта, то глубина залегания канализационных труб пройдет на гораздо меньшем уровне. Основными причинами таких особенностей является разности уклонов, температур проходимой жидкости и внутреннего давления. Рассмотрим подробнее:

1. Канализационный коллектор монтируется под уклоном к месту выгребной ямы так, чтобы жидкость шла самотеком.
2. По канализационным линиям жидкость проходит транзитом, тогда как в водопроводных стоит постоянно, чтобы создавать давление.
3. В стоковую систему сливается теплая жидкость, которая, даже в случае намерзания на канализационных трубопроводах, может растопить лед. Вода в водопроводе приобретает температуру окружающей среды.

Глубина закладки трубы зависит от степени промерзания грунта

Поэтому укладка канализационной системы под землей рассчитывается следующим образом:

• если трубопровод имеет диаметр до 0,5 метра – глубина закладки рассчитывается по схеме: уровень промерзания минус 0,3 метра;
• технология укладки трубопровода диаметром более 50 см рекомендует вычитать 50 см из глубины промерзания грунта.

Поскольку глубина закладки коллектора прописана в СНиП, ее изменять не желательно.

Что касается вопроса какой ширины нужно рыть траншею – каждый решает сам. Но не забывайте, что работы по монтажу трубопровода, придется проводить непосредственно по канаве.

Трубы для канализации

Прежде чем приступать к обустройству канализации, помимо подготовки чертежей, необходимо определиться с материалом, который будет использоваться для канализации. От этого так же на прямую будет зависеть глубина прокладки канализационных систем.

Для монтажа канализации ранее использовались различные материалы: металлические, асбестоцементные, керамические, чугунные. Однако все это ушло далеко в прошлое по причине большого веса и сложности монтажных работ.

При прокладке безнапорной канализации обязательно соблюдается угол наклона трубопровода

На сегодняшний день для обустройства канализации принято использовать пластиковые поливинилхлоридные и полипропиленовые изделия благодаря следующим достоинствам:

• приемлемая стоимость;
• легкость транспортировки;
• небольшой вес;
• простота монтажа своими руками;
• отсутствие необходимости привлечения специалиста (к примеру сварщика, как в случае с металлическими трубопроводами);
• долговечность;
• стойкость к коррозии;
• предотвращение скопления грибков и микроорганизмов;
• устойчивость к воздействию внешних факторов, а так же к агрессивным средствам очистки канализации.

Строительный рынок предлагает два вида пластиковых труб, в зависимости от их применения. Для монтажа канализации внутри и снаружи дома нужно использовать разные изделия.

Однако производители всегда пишут на изделиях где и как их правильно использовать.

Технология рытья водопроводных траншей

Приступая к работе, нужно подумать не только о том, как быстро выкопать траншею под водопровод, но и о том, как сделать это аккуратно, причинив минимум ущерба почвенному покрову и виду участка

Это особенно важно, когда участок уже облагорожен, засеян газонной травой или на нем разбиты грядки

Чтобы по окончании работ восстановить все в прежнем виде, готовят место для складирования вынутого грунта, застелив его плёнкой или брезентом. Если грунт плотный, его можно отваливать вдоль канавы, отступив от её края на такое расстояние, чтобы земля не сыпалась обратно.

Чтобы сохранить зелёный покров, после разметки осторожно снимают дёрн по всей линии будущей траншеи и складывают его с одной стороны, а выкопанный грунт с другой. При обратной засыпке будет проще восстановить все, как было

Траншея, выкопанная по всем правилам Источник strojdvor.ru

Похожие записи:

Выбираем кондуктор для сверления: разновидности и популярные модели приспособления Японская баня офуро Как быстро и недорого построить плот для озера своими руками — инструкция по проведению подготовительных работ и сборке плота с фотографиями и пояснениями Как сделать багажник на велосипед своими руками Замена токосъемных колец генератора приора Мк по пошиву тильда-зайцев. часть 1 — подбор материалов и пошив «тушек»
