Что такое реле времени

С французского слово «реле» переводится как «заменить», а на практике термин обозначает электрический или электронный ключ, который необходим для коммутации участков электрических цепей и контроля расхода электроэнергии. Это понятие характерно для обычных электромагнитных устройств. Программируемый прибор, или таймер, подает команду подключения или отключения электрических цепей автоматически, соответственно настройкам, установленным пользователем.

Электромеханическое устройство замыкает или размыкает контакты, когда на обмотку катушки реле поступает небольшой электрический ток. Возникающее магнитное поле приводит в движение «якорь», с которым соединены коммутирующие контакты. Благодаря этому процессу происходит размыкание и замыкание сети. В последнее время широко используются твердотельные реле. Они имеют мощные полупроводниковые ключи и способны выдержать большие нагрузки.

Если цепь необходимо коммутировать не в период подачи сигнала, а в определенный момент, применяют более сложное устройство – реле времени (РВ). Они срабатывают по истечении определенного периода, обеспечивая последовательность действий. Благодаря принципу работы можно построить разные по сложности электрические схемы. С помощью таких схем осуществляют функции управления различной техникой.

Например, реле незаменимо для организации автоматического полива, отключения света в общем коридоре, включения и отключения компрессора в аквариуме.

Схема реле вре-ни (РВ) 12 вольт с задержкой выключения для автомобиля

Схема реле времени (РВ) 12 вольт с задержкой выключения для автомобиля

Рассмотрим схему подключения 12 вольт с задержкой включения для автомобиля подробней. +12 берем от прикуривателя, out +12 это посаженное устройство, управление которого и происходит с помощью реле, GND – земля, IN – управление, подключается к чему-либо что будет переключать наше реле. За время задержки выключения отвечает C1 и R1. Чтобы полевик V1 закрылся напряжение на затворе должно отсутствовать. R1 подтянутый к земле позаботится от этом. R1 также выполняет ф-цию регулятора напряжение на затворе V1.

По формуле T=RC рассчитаются требуемые номиналы R1 и C1. Для более точного расчета необходимо учитывать также сопротивления затвор-исток и ток отпускания реле. Поэтому найти номиналы элементов проще методом подбора, нежели расчетами по формулам. По опытами, на 10 секунд задержки хватает кондера на 5мкФ и резистора 1МОм

Тепловое реле для электродвигателя схема подключения

Непосредственное подключение тепловых реле к контакторы осуществляется напрямую с помощью штыревых контактов. После подключения, в зависимости от величины тока, протекающего в цепи, необходимо отрегулировать уставки срабатывания колесиком поворотного регулятора. Нужный ток уставки обозначен на шкале специальными рисками, нанесенными на корпус прибора.

Панель управления реле оборудована кнопкой TEST, с помощью которой проверяется работоспособность устройства путем имитации срабатывания защиты. Кнопка STOP красного цвета позволяет принудительно разомкнуть нормально замкнутый контакт. При этом отключается питание, поступающее на катушку контактора, что в свою очередь приводит к отключению нагрузки. Примерно по такой схеме подключаются и работают все тепловые реле для защиты электродвигателей и их модификации.

Назначение РВ

Разновидностей РВ существует очень много. Можно использовать один и тот же таймер или секундомер для большого числа коммутаторов различной мощности. И наоборот. Одна и та же система коммутации может быть совмещена с широким спектром моделей таймеров и секундомеров. И то и другое можно увидеть на рынке сегодня. Многие модели реле времени весьма схожи не только внешне, но и по техническому описанию.

Если у читателя возникнет интерес к тому, чтобы наглядно ознакомиться с работой РВ, далеко ходить не надо. Все стиральные машинках, выпускаемые с 60-х годов ХХ века, снабжены реле времени с механическим таймером. Поворотом специального переключателя в этих машинках задавался определенный интервал, и механизм, аналогичный часовому, начинал тикать, отсчитывая секунды. А поворотный переключатель, подобно часовой стрелке, двигался обратно к исходному положению.

В современных электробытовых приборах, которые применяются для приготовления пищи, реле времени также является центральным элементом автоматизации. Это сразу заметно по табло или поворотному переключателю, как в стиральной машине. В целом существует несколько вариантов принципиального построения реле времени. Все они используют те или иные известные науке принципы формирования временного интервала. Рассмотрим некоторые из них.

Проверка работоспособности компрессора без реле

Для осуществления задуманного потребуется приспособление, состоящее из провода двужильного типа, звонковой кнопки, зажимов «крокодил» (3 штук), штепселя (пример на фото). Таким образом холодильник реально подключить без пускового реле, не игнорируя защиту от перегрева.

Далее следует отсоединить холодильник от электропитания; поменять контакты клемм на пусковом реле, руководствуясь электрической схемой бытового прибора; ввести терморегулятор в рабочий режим; подключить бытовой прибор обратно к сети.

Расположение реле

Если холодильник Индезит (Атлант) запустился как полагается, то проблема однозначно в пусковом механизме. При отсутствии реакции со стороны агрегата неисправность кроется в моторе-компрессоре Aspera.

Виды выключателей, оснащенных таймером

Принцип работы таймеров заключается в соединении и разъединении контактов, которые управляют светом в конкретной последовательности. На рынке представлено две разновидности приборов в зависимости от конструкции и принципа действия. Кроме того, выключатели делятся в зависимости от типа установки – скрытые или наружные. С учетом соединения контактов в механизме – винт или пластина.

С механическим таймером

Лепестки конструкции определяют особенности работы механизма. Для его запуска пользователь задает время на корпусе выключателя. Один лепесток соответствует 15 или 30 минутному интервалу времени. Вращающийся диск регулирует настройку таймера. В указанный промежуток времени потребитель получит электроэнергию, как только сработает таймер, ее поступление будет перекрыто в автоматическом режиме.

Несмотря на простую конструкцию, изделие имеет свои недостатки:

С электронным таймером

Предполагают наличие недельного интервала программирования устройства. Необходимое время выставляется на жидкокристаллическом экране.

Электронная модель обладает большим перечнем преимуществ, пользуется спросом у пользователей, ведь обеспечивает многозадачность и точное выполнение всех команд.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
Корпус должен быть влагозащитным классом не меньше IP34.
Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Разновидности устройства

Основные виды реле времени от применяемых технологий в их конструкции:

Самые надежные и использующиеся длительное время – часовые или анкерные.Их работа обеспечивается пружинным механизмом, заводящимся руками или автоматически, при подаче напряжения на устройство. Отличительный признак такого прибора – наличие механической надстроечной шкалы, выставляя значения на которой, устанавливают время и период включения и прерывания линии тока для потребителя.Устройство часового реле

Моторные.Чем-то такие реле похожи на анкерные, вот только для хода часов используется не пружина, а маленький электродвигатель. От него и работает механизм прибора – он обеспечивает вращение всех шестеренок редуктора, осуществляющих перемещение замыкающих контактов в состояние «включено» или «отсоединено». Сами параметры срабатывания выставляются вручную специальными фиксаторами.

Простое, моторное реле времени

Пневматические или гидравлические. Применяются в основном в производстве, для управления станками. Замедление механизма включения обеспечивается специальным воздушным или жидкостным демпфером, замедляющим ход толкателя в электромагните, который в свою очередь и соединяет контакты. Период срабатывания зависит от объема рабочего тела в ограничивающей камере. Когда при включенном электромагните толкатель жмет на мембрану, та не сразу прогибается – сначала должен выйти воздух или жидкость из камеры демпфера под ней, и только тогда он дойдет до финиша и соединит клеммы. Регулируя скорость истечения рабочего тела, и устанавливают временные промежутки срабатывания пневматических или гидравлических реле.

Устройство пневматического реле

Электромагнитные.Уже более близкие к современным и до сих пор часто используемые реле времени. Их принцип действия – электромагнит, который при наборе на магнитный сердечник необходимой силы поля соединяет с его с помощью контакты прохождения питания клиентского устройства. Пауза срабатывания обеспечивается дополнительной катушкой (гильзой), одетой на тот же магнитный якорь, но с обратным ходом тока. Время действия такого реле основано на эффекте остаточного магнетизма сердечника, который продолжает создавать поле еще некоторое время после отключения основной обмотки.

Устройство электромагнитного реле

Электронные.Условно, они все построены на периоде заряда конденсатора, замедление которого обеспечивается характеристиками нагрузки-резистора. При достижении полной емкости конденсатор перестает пропускать через себя ток, что дает возможность открыться полупроводниковому или ламповому элементу, от которого уже и срабатывает включение или разрыв питания клиентского устройства. После разряда конденсатора происходит обратная отсечка потребителя. Устройства на основе таких элементов узнать достаточно просто – на их поверхности находятся регуляторы, выполненные или в виде пазов под отвертки, или рукояток, которыми контролируется параметры сопротивления резисторов в цепи.

Простая схема электронного реле

Логические.Реле времени с такой основой используют для своей работы микросхемы, в составе которых находятся логические сумматоры, отсчитывающие время в зависимости от пройденного количества тактов задающего генератора. В момент, когда достигаются установленные значения, «процессор» устройства подает сигнал на исполнительный контур, который в свою очередь производит подключение питания потребляющей части. После того, как количество тактов достигает второго заданного прибору значения – линия прерывается. Такой класс оборудования легко узнать по наличию цифровых дисплеев и множества клавиш, которыми и программируются требуемые параметры.

Схема простого логического реле

Устройства с датчиками света

Также существуют таймеры с датчиками света, которые реагируют именно на наличие освещения. Им командный провод от лампы уже не нужен.

Как правило, вытяжной вентилятор монтируется под потолком в стене санузла, чтобы при включении освещения, он был максимально ярко освещен. Для правильной работы таймера следует обеспечить существенную разницу при включенном и выключенном освещении санузла. Если же в санузле настолько светло, что вытяжка не прекращает свою работу, нужно закрасить лаком светодиод, чтобы снизить количество света, или углубить его.

Следует помнить, что элементы таймера находятся под напряжением, именно поэтому при установке устройства или при его проверке нужно быть крайне осторожным. Опасность повышается, т. к. установка проводится в помещении, где вероятность поражения электрическим током высокая из-за влажности.

https://youtube.com/watch?v=QdwVcJxYpF8

(голосов: 3, средняя оценка: 5,00 из 5)

Монтаж вентилятора

Приступая к обустройству вытяжки между ванной и туалетом, первым делом следует хорошо изучить инструкцию к оборудованию. Она содержит подробное описание всей процедуры. Вооружившись этой информацией, можно заметно сократить время проведения работ. Наиболее сложным этапом является монтаж и подключение вентилятора.

В тех случаях, когда инструкция не имеет нужной информации, рекомендуется взять на вооружение следующий порядок действий:

Освободить оборудование от крышки.
Намазать на поверхности вентилятора, которые будут соприкасаться со стеной, полимерный клей, силикон или жидкие гвозди. Любой из этих материалов вполне приемлем, учитывая тот факт, что большинство вытяжных устройств являются пластиковыми. Учитывая их небольшой вес, они хорошо держатся на жидких гвоздях.
При установке вентилятора необходимо добиваться того, чтобы его рабочий блок, состоящий из электрического двигателя и колесо с лопастями, полностью погрузились в шахту.
Корпус прибора нуждается в плотном нажатии, что дает возможность клею хорошо схватиться.
Прикрепить противомоскитную сетку. Благодаря ей создается надежный барьер на пути проникновения внутрь помещения из шахты всевозможных насекомых и мусора.
Для фиксации лицевой панели в наборе к прибору имеются саморезы или дюбели.
Провести кабель и подключить вентиляцию к питанию.

Принудительная вентиляция из ванны через туалет позволяет заметно увеличить воздухообмен в помещении. Однако, учитывая перекрывание лицевой панелью приличной области канала, в неактивном режиме происходит существенное падение скорости потока. В свою очередь, это негативным образом сказывается на производительности системы. Чтобы преодолеть возникшее затруднение, монтируют воздухозаборную решетку. В результате работоспособность системы поддерживается в нормальном режиме. Еще один вариант решения проблемы – предусмотреть дежурный зазор между лицевой панелью и стеной (обычно это – 10-30 мм). Это расстояние даст возможность воздуху проникать внутрь воздуховода даже в тех случаях, когда вентилятор будет неактивным.

Tags: , автомат, бра, вид, выбор, выключатель, двигатель, дом, , заземление, знак, кабель, как, , лампочка, , монтаж, мощность, напряжение, настройка, подключение, правило, принцип, провод, производитель, пылесос, , работа, размер, регулятор, розетка, ряд, сад, свет, светильник, соединение, схема, тен, тип, ток, , фаза, щит, эффект

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Что еще важно знать. 2 интересных факта

3Т=RC

У рассмотренной формулы T=RC есть некая особенность. Время Т – это всего 63% от максимума заряда, 95% — это 3Т.

Зависимость напряжения от времени

При разряде происходит обратно пропорциональная зависимость. За время Т конденсатор разрядится до 37%, за 3Т до 5% от максимума. Это происходит потом, что с увеличением или уменьшением внутреннего заряда потенциалы постепенно выравниваются.

То есть, предположим, что за 10 секунд заряжается кондер до 95%. Напряжение зарядки 10В, сопротивление цепи 10Ом, ток 1А. На седьмой секунде напряжение в цепи упадет на 30%, и станет 7В. Это происходит потому, что потенциал начинает выравниваться по мере зарядки конденсатора. Следовательно, ток в цепи также упадет на 30% — до 0,7А. И так будет происходить, пока не установится равновесие в цепи.

Переменное напряжение

Синусоидальное напряжение имеет несколько фаз. На пике восхождения, когда заканчивается полупериод, величина тока достигает максимальной отметки. Этот пик показывает амплитудный ток, максимальное мгновенное значение переменного тока, которое в 1,4 раза выше, чем действующее значение. То есть рассматриваемый нами переменный ток 220В в какой-то момент времени достигает пика 308В.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме. Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

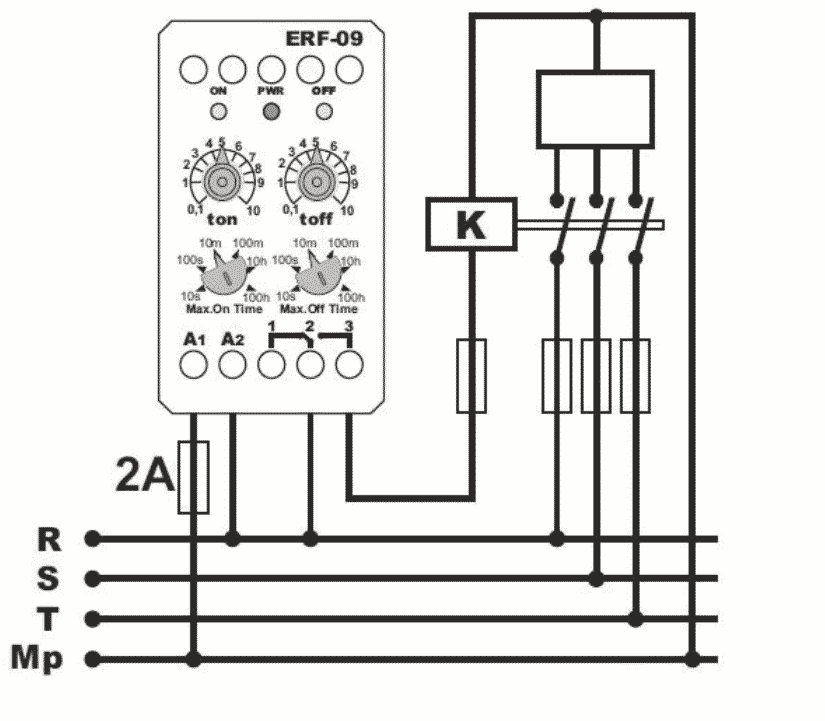

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор. В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Как работает микросхема 555

Перед тем, как перейти к примеру устройства реле, рассмотрим структуру микросхемы. Все дальнейшие описания будут делаться для микросхемы серии NE555 производства Texas Instruments.

Как видно из рисунка, основа — это RS-триггер с инверсным выходом, управляемый выходами с компараторов. Положительный вход верхнего компаратора называется THRESHOLD, отрицательный вход нижнего — TRIGGER. Другие входы компараторов подключены к делителю напряжения питания из трех резисторов по 5 кОм.

Как вы скорее всего знаете, RS-триггер может находиться в устойчивом состоянии (обладает эффектом памяти, объемом 1 бит) либо в логическом «0», либо в логической «1». Как он функционирует:

Приход положительного импульса на вход R (RESET) устанавливает выход в логическую «1» (именно «1», а не «0», так как триггер инверсный — об это говорит кружок на выходе триггера);
Приход положительного импульса на вход S (SET) устанавливает выход в логический «0».

Резисторы по 5 кОм в количестве 3-х штук делят напряжение питания на 3, что приводит к тому, что опорное напряжение верхнего компаратора (вход «–» компаратора, он же, вход CONTROL VOLTAGE микросхемы) составляет 2/3 Vcc. Опорное напряжение нижнего — 1/3 Vcc.

С учетом сказанного, можно составить таблицы состояний микросхемы относительно входов TRIGGER, THRESHOLD и выхода OUT

Обратите внимание, что выход OUT — это инвертированный сигнал с RS-триггера

THRESHOLD < 2/3 Vcc	THRESHOLD > 2/3 Vcc
TRIGGER < 1/3 Vcc	OUT = лог «1»	неопределенное состояние OUT
TRIGGER > 1/3 Vcc	OUT остается без изменений	OUT = лог «0»

В нашем случае, для создания реле времени применяется такая хитрость: входы TRIGGER и THRESHOLD объединяются вместе и к ним подается сигнал с RC-цепочки. Таблица состояний в таком случае будет выглядеть так:

OUT
THRESHOLD, TRIGGER < 1/3 Vcc	OUT = лог «1»
1/3 Vcc < THRESHOLD, TRIGGER < 2/3 Vcc	OUT остается без изменений
THRESHOLD, TRIGGER > 2/3 Vcc	OUT = лог «0»

Схема включения NE555 для такого случая следующая:

После подачи питания конденсатор начинает заряжаться, что приводит к постепенному увеличению напряжения на конденсаторе с 0В и далее. В свою очередь, напряжение на входах TRIGGER и THRESHOLD будет наоборот, убывать, начиная с Vcc+. Как видно из таблицы состояний, на выходе OUT присутствует логический «0» после подачи питания Vcc+, а переключение выхода OUT в логическую «1» произойдет, когда на указанных входах TRIGGER и THRESHOLD напряжение опустится ниже 1/3 Vcc.

Важен тот факт, что время задержки реле, то есть промежуток времени между подачей питания и зарядкой конденсатора до момента переключения выхода OUT в логическую «1», можно рассчитать по очень простой формуле:T = 1.1 * R * C И как видите, это время не зависит от напряжения питания. Следовательно, при проектировании схемы реле времени можно не заботиться о стабильности питания, что значительно позволяет упростить схемотехнику. Далее приведем рисунок варианта исполнения микросхемы в DIP-корпусе и покажем расположения выводов чипа:

Также стоит упомянуть, что кроме 555 серии производится серия 556 в корпусе с 14-ю выводами. Серия 556 содержит два таймера 555.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.
Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

параллельно освещению;
отдельным выключателем;
через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет. Проще говоря, подключение производится параллельно лампе освещения.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время.

Также такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности.

Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель. Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты. Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат на время, заданное таймером.

Включение реле 12В с задержкой на конденсаторе и резисторе без диода

Включение реле 12В с задержкой на конденсаторе и резисторе без диода На схеме, рассмотренной ранее, были два диода. Использовались они для быстрой разрядки конденсатора при смене полярности. Происходил эффект моментального затухания системы, без задержек. Теперь перед нами представлена схема с задержкой на выключение и включения без диодов. Здесь используется N-канальный полевой транзистор – силовой мосфет. Управляется полевик напряжением, а не током, поэтому такой подход менее прожорлива по току – это очень большой плюс.

N-канальный мосфет открывается при подаче положительного потенциала на затвор относительно истока. Резистор на 82кОма подтянут к земле, чтобы закрывать транзистор при прекращении питания, т.к. мосфет самостоятельно не выключится. Еще одна ф-ция резистора при параллельном подключении с кондером – ограничение тока подаваемого на затвор. Чтобы регулировать временем задержки необходимо опытным путем подбирать емкость кондера и сопротивления цепи. По опытам, резистор на 82кОм в паре с кондером на 470 мкФ показывает время задержки 55 секунд.

Особенности реле времени с задержкой выключения на 220в
