Как разобрать ось заднего колеса велосипеда

Пошаговая инструкция по ремонту

К основным моментам обслуживания задней втулки велосипеда относят:

• регулярная подтяжка корпуса;
• замена подшипниковых шариков;
• смазывание деталей внутри корпуса;
• регулировка тормозных колодок.

Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.

Выбор инструментов и запасных деталей

Для разборки задней втулки велосипеда и обслуживания понадобятся инструменты:

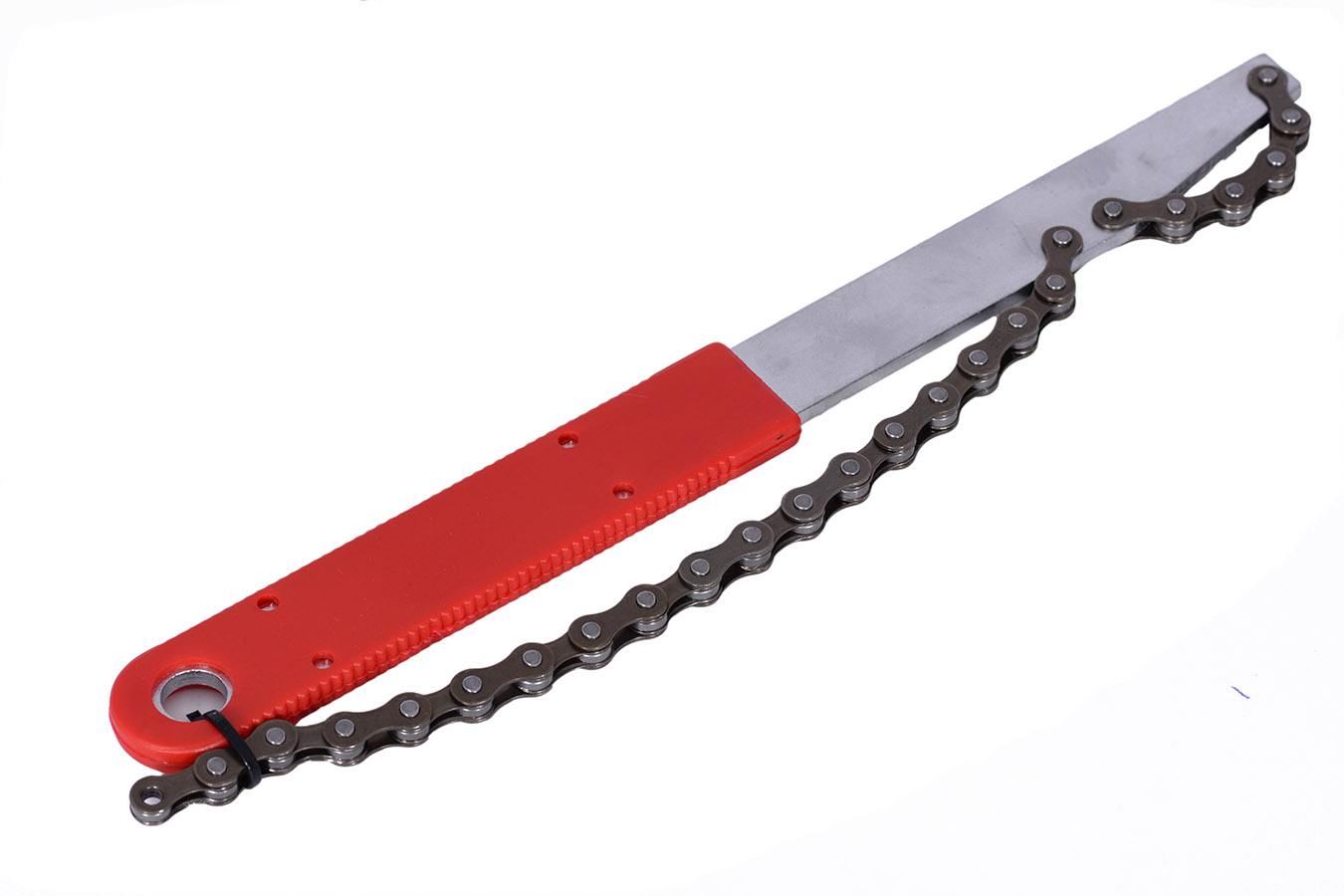

• хлыст;

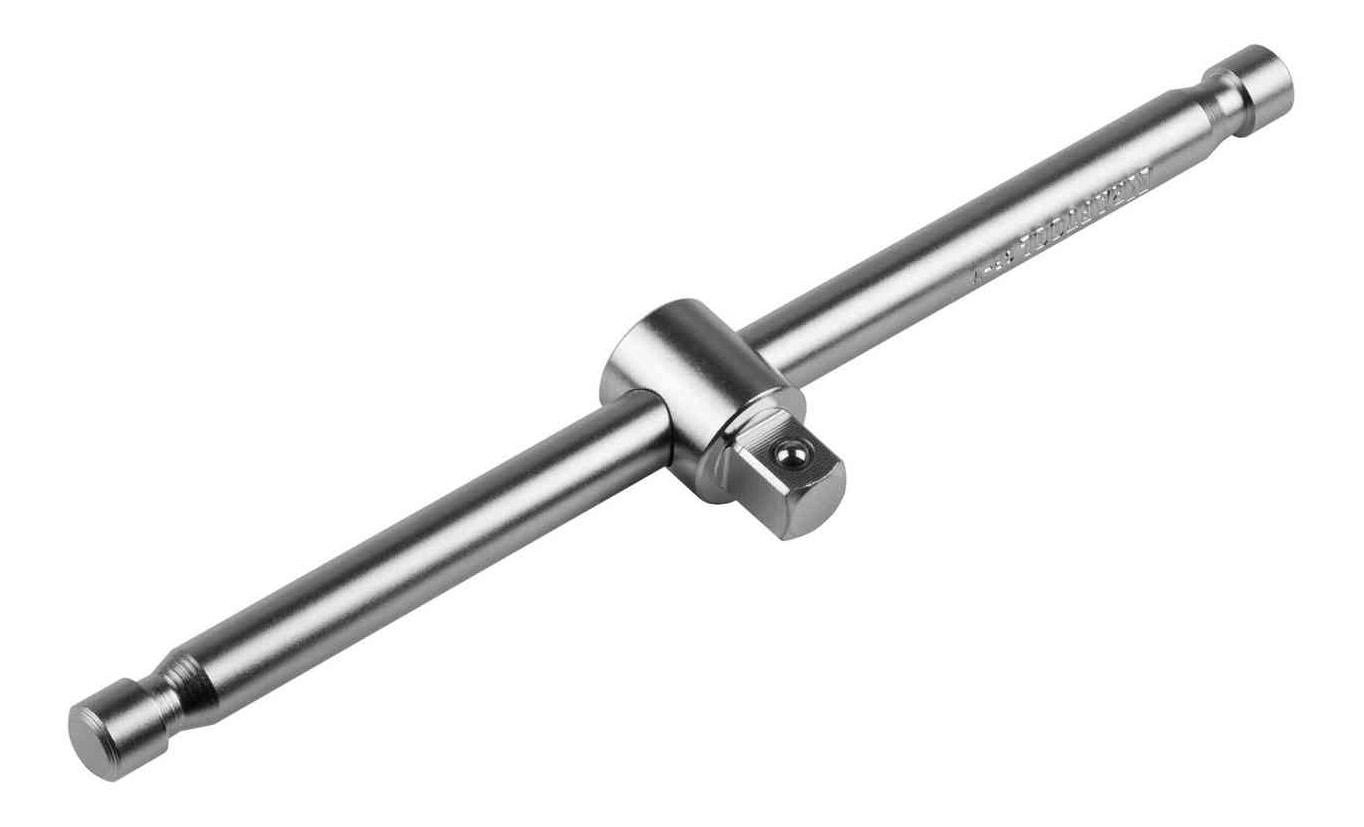

• вороток с переходником;

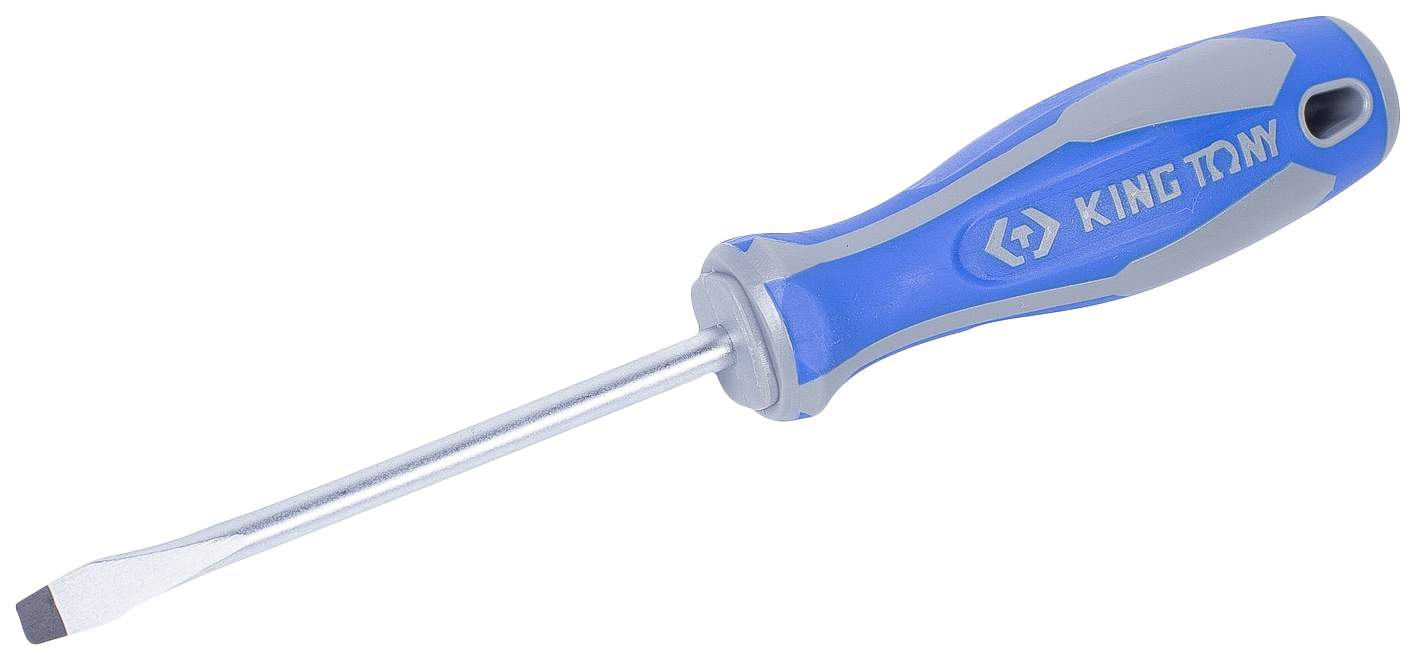

• плоская отвертка;

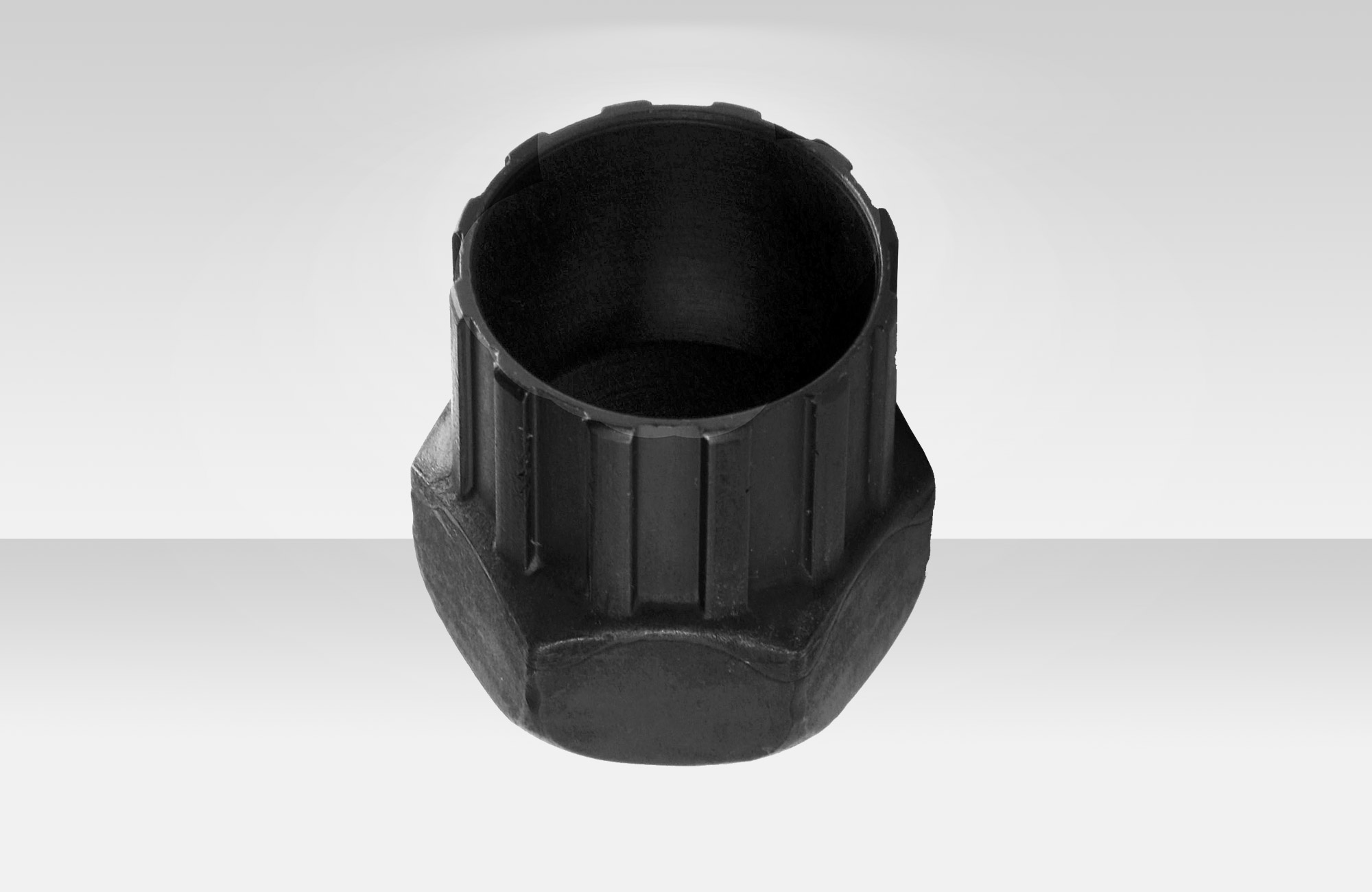

• оправка для откручивания стопорной гайки;

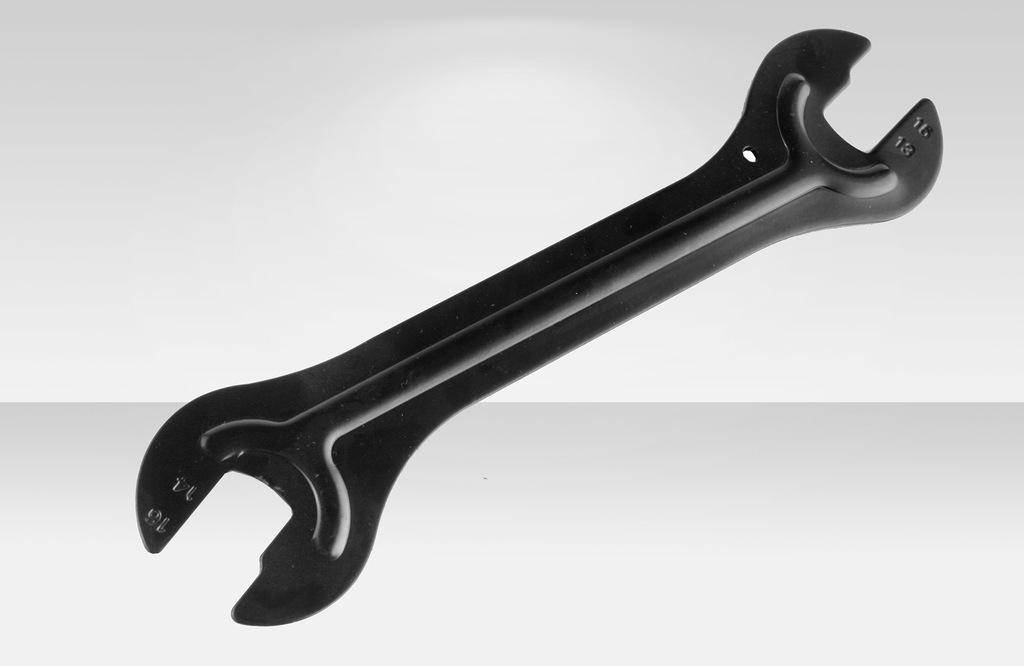

• конусный ключ;
• накидной ключ на 17 мм;
• медицинский пинцет;

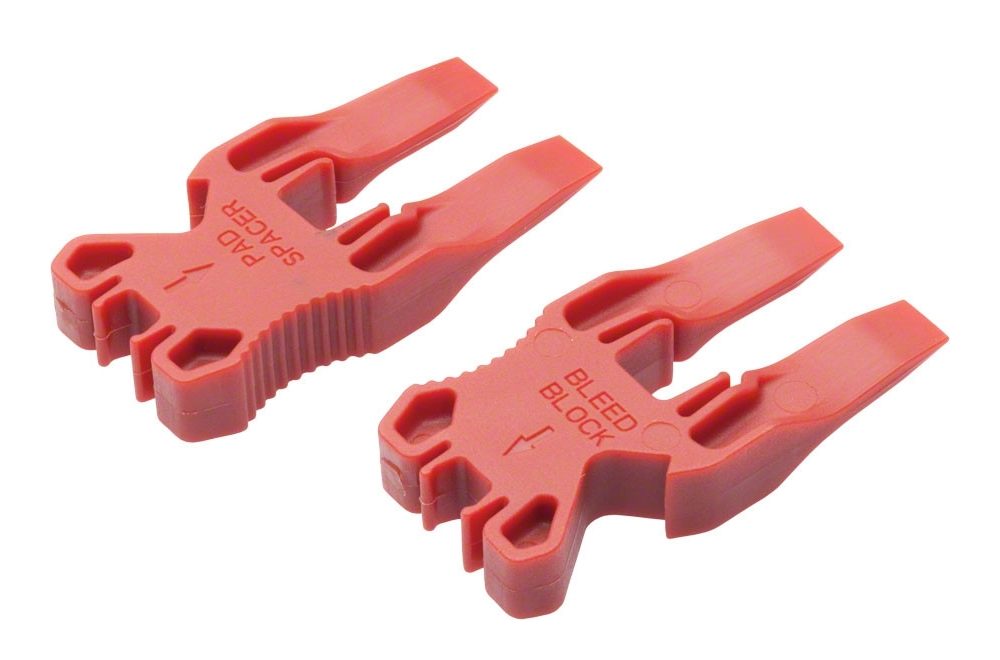

• заглушка для калипера.

Также понадобится смазка, ветошь, очищающие средства. Что касается деталей на замену, они должны быть полностью идентичны оригинальным

При большом разнообразии втулок и их компонентов важно не ошибиться. Поэтому заранее необходимо уточнить модель, размеры и прочие параметры

Например, детали втулки скоростного велосипеда не подойдут для «односкоростника» и наоборот.

ХлыстВороток с переходникомПлоская отверткаОправка для откручивания стопорной гайкиНакидной ключ на 17 ммКонусный ключЗаглушка для калипера

Разборка

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:

1. Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
2. Снять кассету со звездочками.
3. Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
4. Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
5. Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
6. Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
7. С левой стороны вытащить пыльник-уплотнитель.
8. С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
9. После демонтажа можно приступать к очищению и смазке деталей.

Очищение и смазка

При разборке втулки заднего колеса велосипеда каждый шарик подшипника нужно протереть тряпочкой, смоченной в керосине или бензине. Осмотреть внимательно каждый. Поврежденные – заменить.

Затем вынуть и осмотреть ось велосипеда. Протереть ее сухой ветошью. В случае сильных загрязнений постараться убрать их с помощью тряпочки, смоченной в бензине, высушить.

Смазывать втулку только специальным средством – цепная смазка не подойдет. Для подшипников использовать буксол. Наносить на сухие чистые детали. Слой не следует делать толстым. Если переборщить, то при движении смазочный материал выступит поверх обработанной поверхности, на него станет налипать грязь, пыль, что приведет к износу.

Ремонт

Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:

• ослабить ключом контргайку;
• проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
• затянуть контргайку к прежнему состоянию.

Если причина в поломке той или иной детали, то потребуется замена:

• снять стопорное кольцо;
• вынуть втулку;
• снять детали, которые находятся на стороне, противоположной звездочкам;
• внимательно осмотреть, проверить исправность;
• если какая-то поломана, заменить ее;
• поставить снятые части на место в обратном порядке;
• затянуть контргайку и конусные гайки.

Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.

Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.

Сборка

После проведения обслуживания, ремонта, важно правильно собрать заднюю втулку велосипеда. Делается это в обратной процессу разборки последовательности

Схема монтажа: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.

Отрегулировать, привести в порядок заднюю втулку на велосипеде своими силами не представляет особой сложности. Главное, действовать в строгой последовательности, а также аккуратно обращаться с деталями, чтобы их не потерять во время демонтажа. Соблюдение простых рекомендаций поможет справиться с этой задачей даже новичкам.

Как заменить подшипники на велосипеде?

Признаки неисправности подшипника

Несмотря на применение современных материалов и технологий при изготовлении велосипедов, для обеспечения требуемой функциональности часто приходится проводить замену подшипников.

Признаками неисправного состояния можно назвать следующее:

1. Появление люфта. Подобная ситуация становится причиной серьезного износа основных узлов велосипеда.
2. Сильный хруст и посторонние звуки.
3. Затруднение, которое возникает при вращении.

Провести обслуживание велосипеда можно своими рукам, для этого не требуется большой набор инструментов.

Подшипники каретки

Часто проводится замена подшипника каретки.

Процесс выглядит следующим образом:

1. Для начала проводится фиксация велосипеда. При работе на фиксирующие элементы будет оказываться высокая нагрузка, поэтому нужно обеспечить надежную фиксацию рамы.
2. Фиксация детали проводится при помощи гайки-фиксатора. В некоторых случаях она может заклинить, тогда следует использовать молот и зубило.
3. Для демонтажа изделия требуется специальный съемник. Стоит учитывать, что подобная деталь устанавливается в натяг, поэтому потребуется большое усилие.
4. Основные элементы конструкции каретки нужно вытащить, поврежденные заменить.

Обратная сборка предусматривает очистку деталей каретки в керосине, после чего их установку. После затягивания крепежных элементов проверяется надежность крепления.

Подшипники на передней вилке

Передняя вилка является важным конструктивным элементом велосипеда. Износ подвижных элементов передней вилки становится причиной появления люфта, а также тяжелого хода руля. Не рекомендуется ездить с дефектным подшипником, так как в противном случае снижается безопасность движения.

Инструкция по замене детали следующая:

1. Проводится снятие переднего колеса.
2. Руль вынимается. Его фиксация может проводится при применении различных элементов.
3. Стопорная шайба вынимается, выкручивается чашка.
4. После демонтажа основного элемента подшипник вынимается. Стоит учитывать, что из-за сильного износа сепаратор может деформироваться и шарики попадут внутрь конструкции.
5. Конструктивные элементы вилки очищаются от грязи, после чего смазываются.

После установки нового подшипника сборка проводится в обратном порядке

Следует уделить внимание надежности крепления гайки и контргайки, так как даже незначительный люфт при езде может привести к серьезному снижению безопасности управления.

Подшипники колесных втулок

Для фиксации колес и их вращения вокруг оси устанавливается втулка. Разобрать этот элемент заднего колеса достаточно сложно, особенно на горном велосипеде.

Инструкция по выполнению работы следующая:

1. Колесо снимается с фиксирующих элементов.
2. Если проводится замена на заднем колесе, то выполняется демонтаж звездочки.
3. Откручиваются крепежные гайки. Для этого в большинстве случаев подходит ключ на 15.
4. Проводится демонтаж шайбы и износившихся изделий узла. В большинстве случаев деталь не подлежит ремонту, а меняется целиком.
5. Перед непосредственной заменой детали следует провести очистку втулки от грязи.

После этого проводится сборка конструкции в обратном порядке. Ключевым моментом при сборке можно назвать применение смазки, которая существенно снижает степень трения и износа. В продаже встречается большое количество различных смазок, рекомендуется выбирать те, которые предназначены для изделий определенного типа.

Подшипник является важным конструктивным элементом велосипеда. Несмотря на применение современных материалов при изготовлении они не могут прослужить в течение длительного периода без необходимого обслуживания.

Как отремонтировать переднюю втулку колеса?

Для ремонта втулки, установленной на переднем колесе, потребуется демонтировать конструкцию с последующей пошаговой установкой.

Когда необходим ремонт?

Избежать ремонта не удастся при появлении следующих проблем:

• ухудшение степени и скорости вращения переднего колеса;
• отсутствие быстроты и лёгкости во время движения.

Не стоит забывать и о подшипниках, которым также требуется внимание и уход в виде смазки обоймы

Разборка и ремонт

Пошаговое руководство разборки и ремонта втулки переднего колеса:

1. Транспортное средство необходимо установить в положение, при котором ремонт конструкции будет проводиться без дополнительных затруднений.
2. При наличии в конструкции дисковых тормозов возникает необходимость их съёма.
3. При помощи двух ключей нужно выкрутить втулку, при этом, не допустив потерю подшипников, которые могут моментально выпрыгнуть из обоймы. Не стоит надеяться на сепаратор, поскольку он также имеет степень износоустойчивости.
4. Осмотр и оценка состояния чашки. Допустим только ровный и гладкий след от шариков, а вот наличие повреждений (сколов и царапин) будет свидетельствовать о последующей возможности появления клина на переднем колесе.

После того, как разборка завершена, стоит приступать к ремонту и смазке. Все составные детали необходимо тщательно очистить от грязи и пыли, не забывая про смазку чашки. Лучшего эффекта в смазке можно достичь при использовании литола.

Втулка нуждается в большом и толстом слое смазки и, только после её нанесения, сверху, с шагом не больше двух миллиметров, распределяются шарики.

На обеих сторонах втулки должно находиться одинаковое число шариков!

Для удобства, можно использовать сепараторные подшипники, которые помогут сократить время ремонта.

На следующем этапе необходимо проверить, в каком состоянии находится поверхность конуса, который входит в состав втулки переднего колеса. На поверхности конуса не должно быть абсолютно никаких видимых повреждений. После тщательного осмотра необходимо провести смазку конуса и оси.

Сборка втулки

Собрать втулку необходимо в обратном порядке пошаговой инструкции разборки. Главное запомнить – последняя деталь при разборке станет первой деталью при сборке.

При закручивании гаек необходимо соблюдать правило – одна сторона детали приводится в неподвижное положение и фиксируется, а другая сторона остаётся подвижной и участвует в процессе фиксации.

Не стоит прикладывать чрезмерных усилий при затягивании конуса.

Нужно выбрать «золотую середину», поскольку:

• при сильной стяжке колесо не способно будет к вращению;
• при слабой стяжке появится разностороннее колебание звена.

Чтобы убедиться в правильности ремонтных действий, необходимо проверить соответствие работы велотранспорта по следующим критериям:

1. У переднего колеса присутствует лёгкость хода передвижения.
2. Отсутствие люфта.
3. Отсутствие посторонних звуков – шум, трение и треск.

Если по всем трём критериям велосипедист поставил себе плюс, то смело можно приступать к эксплуатации своего «железного коня».

Ремонт и замена втулки переднего колеса велосипеда не такое уж и сложное занятие. Но чем чаще будет проводиться осмотр и чистка деталей, тем реже велосипедисту придётся заниматься ремонтами и посвятить свободное время увлекательным и главное безопасным поездкам на велосипеде.

Виды и устройство задней/передней втулки горного велосипеда

В классе MTB распространены только два типа втулочных механизмов: ось-конус-шарикоподшипник и ось-промподшипник. По наименованию классов понятно, что разница между ними состоит в конструкции опор.

Конусные втулки

Наиболее распространенный вид. В частности, в модельном ряду Shimano вы не встретите узел на «промах». Компания это объясняет тем, что у конструкции на основе конус-гаек лучше накат. Элементы конфигурации такого изделия представлены на рисунке:

• Конуса.
• Чашки.
• Шарики.
• Ось.
• Контргайки.
• Шайбы.
• Пыльники.

При разборке важно знать, какую сторону расконтрить. Есть нюансы и при сборке

Так, без наличия практических навыков сложной может показаться операция по регулировке конусов. Производить ее приходится после каждой разборки, а от точности проведения настройки зависит ресурс механизма и работа тормозов. В материале, как настроить дисковые гидравлические и механические тормоза, мы предупреждали о том, что зазор во втулке приводит к шорканью ротора и, как следствие, неравномерному износу колодок.

Втулочный механизм на промышленных подшипниках

Втулки на конусных гайках многие не любят из-за сложностей, сопряжённых с их регулировкой после сборки. В связи с этим, изношенную опору часто меняют на вариант с «промами».

В числе преимуществ конструкции на промподшипниках – простое обслуживание. Здесь нет необходимости что-либо регулировать: подшипник плотно сидит в чашке и на оси, конусных гаек нет. В теории люфта у такого колеса быть не должно, что и демонстрируют дорогие экземпляры. В моделях подешевле применяются низкосортные подшипники качения, в которых зазор наблюдается ещё с упаковки.

Это интересно: Виды велосумок и их выбор: разъясняем по полочкам

Габаритные размеры

Что касается установочной ширины (расстояние между дропаутами), преобладающие размеры были установлены в ходе разработки велосипеда, и теперь они считаются отраслевым стандартом. Это 100 мм для переднего колеса и 135 мм для заднего колеса, за исключением гоночного велосипеда (гоночный велосипед: 130 мм). Возможны отклонения в случае ступиц шестерен, складных велосипедов, специальных велосипедов, таких как Б. Тандемы и почти всегда с историческими велосипедами.

Вся информация в нижней части таблицы относится к заднему колесу:

1. просвет между отсевами
2. FG = велосипедная резьба согласно DIN 79012
3. TPI = резьбы на дюйм = резьбы на дюйм
4. з. Б. Односкоростные, трековые велосипеды, некоторые ступицы передач до 1970 года (Centrix или Shimano 3CC без проставочной гайки, велосипеды GDR со ступицей для подстаканников)
5. ↑ старые (торпедные) ступичные шестерни от Fichtel & Sachs и SRAM
6. Полноприводные переключатели, кроме Shimano
7. Полноприводные переключатели Shimano
8. Полноприводные переключатели, кроме Shimano
9. Полноприводные переключатели Shimano
10. з. Б. Ступичные шестерни от SRAM, Shimano Alfine & Nexus и Rohloff.
11. з. B. 7- и 8-ступенчатые втулки Shimano Alfine / Nexus
12. з. B. 9-скоростные ступицы SRAM и ступицы Rohloff.
13. Полноприводные переключатели, кроме Shimano
14. Полноприводные переключатели Shimano
15. Ранее распространенный стандарт с 142 был увеличен до 148 в 2016 году, чтобы можно было использовать более широкие шины, не приближая их слишком близко к цепи.

Разновидности и устройство втулок велосипеда

В данный момент на рынке велозапчастей встречается несколько разновидностей втулок колес велосипеда: со свободным ходом, без свободного хода (применяется на fix-байках), а также со встроенным ножным тормозом, со встроенной динамо-машиной, и так называемые планетарные втулки. В конструкциях со свободным ходом могут применяться два типа подшипников: типа конус-чашка (в основном от производителя Shimano) и промышленные подшипники. Так как втулки со свободным ходом и со встроенным тормозным механизмом являются наиболее популярными, ниже мы рассмотрим их конструкцию.

Конструкция втулок с подшипниками «конус-чашка» (насыпными)

Этот тип втулок является одним из самых распространенных по сравнению с остальными и зачастую используется на шоссейных, горных, дорожных и других видах железных коней. Он может применяться как на самых бюджетных велосипедах, так и на профессиональных байках. Приверженцем такой конструкции является фирма Shimano, которая занимается производством исключительно втулок с насыпными подшипниками (ну и планетарных втулок). По их словам конус имеет преимущество перед втулкой на промподшипниках, а именно – лучший накат. Так это или нет сказать сложно, но это и не цель данной статьи. Далее рассмотрим конструкцию типичной втулки с конусами.

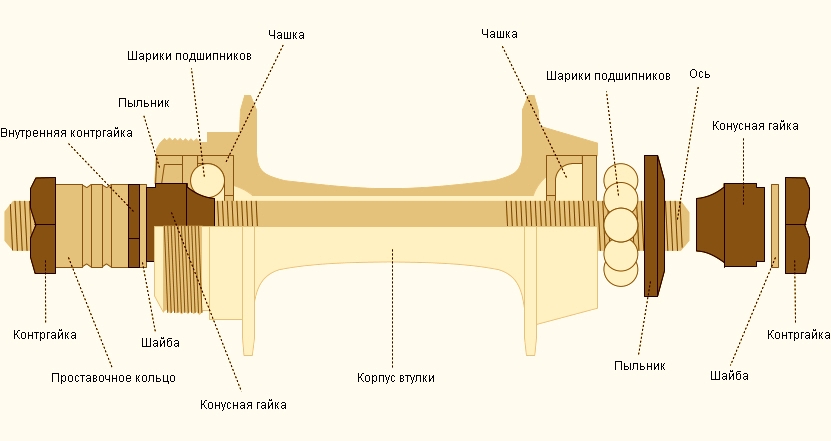

Как мы видим втулка с подшипниками типа «конус-чашка» состоит из: корпуса, оси, чашек, шариков, пыльников, конусных гаек, шайб, пыльников, контргаек (и барабана, если мы рассматриваем заднюю втулку).

Устройство втулки велосипеда на промподшипниках

Конструкция данного типа втулок очень схожа с предыдущей, за исключением использования промподшипников вместо насыпных шариков. Из-за этого у нее отсутствуют такие компоненты как шарики и конусные гайки, а подшипник представляет собой цельную конструкцию. К плюсам можно отнести простоту сборки и разборки, а также ненадобность настройки затяжки конусов. Данный тип втулок также может использоваться практически на всех разновидностях велосипедов.

Конструкция задней втулки с тормозным механизмом

Данную разновидность втулок устанавливают в основном на односкоростные городские велосипеды. Главной ее особенностью является тормоз, который установлен внутри ее корпуса и приводится в действие движением педалей назад. За счет этого она немного крупнее и тяжелее своих конкурентов. Ниже мы приведем картинку с конструкцией этой втулки.

Планетарные и динамовтулки

Планетарные втулки велосипеда очень похожи на маленькую КПП от автомобиля и имеют сложную конструкцию и плотную компоновку деталей. Внутри данной конструкции множество шестерней, при помощи которых осуществляется переключение скоростей. Сложные в ремонте и обслуживании. Часто могут использоваться на городских складных велосипедах.

Втулки с динамкой внутри корпуса представляют из себя, грубо говоря, маленький генератор от которого можно запитывать различные электроприборы велосипеда. Например, это могут быть осветительные фонари. В основном динамка располагается внутри передней втулки городского или дорожного велосипеда.

Разборка велосипедного колеса с целью устранения неисправностей

Прокол камеры – проблема, с которой велосипедисты сталкиваются чаще всего. Чтобы снять шину для замены камеры, необходимо предпринять следующее:

1. Снять колесо с вилки байка вышеописанным способом.
2. Спускаем остатки воздуха из камеры.
3. Сняв колпачок с ниппеля, немного продавливаем внутрь обода.
4. С противоположной стороны двумя пластиковыми монтажками нужно подцепить борт покрышки.
5. Еще одной монтажкой держать борт покрышки, пока она не сойдет с обода.
6. Достаем камеру.

Заклеив прокол или взяв запасную целую камеру, осуществляем сборку шины по следующей схеме:

1. Слегка накачиваем камеру с целью ее распрямления.
2. Помещаем камеру в покрышку.
3. Глядя на стрелочки, выбираем правильное направление шины и пропускаем ниппель через отверстие в ободе.
4. Устанавливаем борта покрышки на место – в обод. Действие осуществляется от ниппеля. Использование монтажек упростит процедуру.
5. Вытягиваем ниппельную трубку наружу и проверяем, чтобы борта покрышки плотно стыковались с ободом.
6. Надеваем колесо на вилку байка.

Болтающееся велосипедное колесо, люфт, видимый невооруженным глазом, затрудненное вращение, скрип – симптомы, красноречиво говорящие о том, что пора осмотреть втулку. Разборка втулки несколько сложнее, чем бортировать колесо, но также осуществимо непосредственно самим велосипедистом по следующей схеме:

Демонтируем ось с дропаутов. С помощью двух ключей на 17 мм ослабляем гайку, крепящую втулку. Правую гайку фиксируем, а левую скручиваем против часовой стрелки. Подцепив ключом на 14 мм, откручиваем руками конус

Осторожно вынимаем ось с противоположной стороны. Достаем левый подшипник из корпуса, а правый снимаем с конуса. Далее осуществляем осмотр и смазку деталей, чистку корпуса от грязи, пыли

После чего выполняем сборку колеса:

Далее осуществляем осмотр и смазку деталей, чистку корпуса от грязи, пыли. После чего выполняем сборку колеса:

1. Правый подшипник устанавливаем на конус той же стороной.
2. Ось помещаем во втулку и производим монтаж левого подшипника.
3. Вкручиваем конус таким образом, чтобы поверхность лишь касалась подшипника, но не фиксировала его.
4. Закрепляем втулку гайкой.
5. Возвращаем колесо на дропауты и закрепляем.

Легкое и беззвучное вращение велосипедного колеса после его энергичной раскрутки говорит о том, что все сделано грамотно. Отцентровать переднее колесо байка, подкручивая или ослабляя конус, необходимо в том случае, если втулка «ходит» по оси или осталось затрудненное вращение.

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

1. Съемник вставляется в кассетную гайку.
2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Демонтаж задних звезд съемником

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Схема задней втулки скоростного велосипеда

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Похожие записи:

Как обустроить частный двор Как установить замок на калитку из профнастила: инструкция и видео Компания «пеноплэкс» Стол для швейной машинки своими руками Декоративные кролики Как из болгарки сделать шлифмашинку по дереву
