Замена токосъемных колец генератора приора

Содержание

Замена ротора с кольцами

Замена на генераторе Ваз 2110

Иногда заменить кольца отдельно не получается. Приходится менять и ротор. Такая ситуация наблюдается тогда, когда кольца надежно «прилипают» к ротору. Но можно попытаться восстановить кольца, поместив их в раствор серной кислоты. Держать их в растворе долго нельзя, так как может произойти распад целых частиц. Чтобы осуществить замену ротора и колец, необходимо:

  • ​ Поставить обозначения на крышках генератора (чтобы потом было легче их собрать, иначе можно перепутать их месторасположение).
  • ​ Снять пластмассовый кожух. Это легче сделать после того, как три защелки, крепящие его, будут отогнуты.
  • ​ Отвернуть два винта, которые крепят электронный регулятор напряжения.
  • ​ После этого появится доступ к реле генератора. Его необходимо снять, иначе он будет мешать в процессе работы.
  • ​ Снять все крепления блока и конденсатора.
  • ​ Затем отцепить три наконечника обмотки, идущих от статора.
  • ​ Снять блок и конденсатор. Если нужно осуществить и замену конденсатора, то необходимо открутить гайку, которая его крепит. Затем снять шайбу вместе со втулкой. Теперь пришла очередь и провода, который крепит конденсатор к контактному болту. После этого можно будет снять и заменить сам конденсатор.
  • ​ Открутить стяжные болты генератора. Всего их четыре. Обычно под головками винтов находятся плоские и пружинные шайбы. Они очень маленькие, но выполняют важную функцию. Их нельзя потерять, иначе придется покупать новые, но найти в продаже их не просто.
  • ​ Снять крышку генератора со стороны, где находятся контактные кольца. При этом можно слегка помогать отверткой, как бы вытягивая крышку на себя.

Ваз 2110 в генераторе контактные кольца

​ Снять гайку, крепящую шкив генератора. Снять шайбу и шкив.

  • ​ Отсоединить упорную шайбу.
  • ​ Вынуть ротор генератора.
  • ​ На нем есть дистанционное кольцо, которое необходимо снять.
  • ​ На этом этапе нужно внимательно осмотреть контактные кольца. Вполне возможно, что их также придется заменить. Если они стерлись или на их поверхности есть царапины, то замены не избежать (кстати не обязательно ставить новые кольца – их можно тщательно отшлифовать).
  • ​ Мультимером следует измерить сопротивляемость роторной обмотки.
  • ​ Также следует проверить, нет ли замыкания между обмоткой и корпусом ротора. Для этого нужно использовать лампу на 220 В. Один ее провод необходимо подсоединить к корпусу, а другой по очереди подключать к каждому из контактных колец. При этом если замыканий нет, то лампа гореть не будет.
  • ​ Вставить на место новый ротор.
  • ​ Собрать все в противоположном порядке.

Модель генератора на автомобиле ВАЗ 2114

Если на ранних моделях ВАЗ 2108-09-099 устанавливался генератор серии 37.3701, то на авто ВАЗ 2110-2115 стала применяться марка 94.3701. Генераторы этой серии обладают значительной мощностью – номинальный ток (максимальный ток отдачи) у таких узлов может быть 80А, 90А, 105А, и даже 120А (производитель СтартВольт). Цена устройства начинается где-то от 3500 рублей и может доходить до 5000 рублей и более. Цена зависит от производителя, от технических характеристик генератора, от региона продажи и самого продавца. Другими основными характеристиками считаются:

  • Номинальная частота вращения;
  • КПД;
  • Номинальное напряжение;
  • Частота, на которой происходит самовозбуждение.

Генератор 94.3701 представляет собой электрическую машину, которая вырабатывает переменный ток, постоянный ток получается за счет выпрямителя (диодного моста), стоящего на выходе электрической схемы машины. Тип 94.3701 применяется на легковых автомобилях ВАЗ с электронной системой управления двигателем (ЭСУД), узлы способны работать при температурах от — 40º до + 45ºC, допустимая влажность 90%. Продукция реализуется как на внутреннем рынке, так и идет на экспорт в страны с различными климатическими условиями.

Замена токосъемных колец генератора приора

Согласен, тема не новая. Но как учили в школе, повторение — мать учения. Задача: замена контактных колец на генераторе кзатэ 115а. Напряжение до замены при включённом ближнем.

Прошлым летом, снимая гену для замены диодного моста, замерил остаток толщины колец — 1мм. Всего 2мм. Расчеты показали, что ещё на год хватит. Именно так и получилось…попал в край и сделал очень во время, хотел делать в июле! Сделал в мае, перед большой поездкой в Беларусь. Как снимать гену на Приоре с кондиционером? 1-й раз — по инструкции, час. После — 15-20 минут. Откручиваем нижнюю опору двс, ослабляем ролик натяжной на гене, снимаем компрессор кондея и переходник от него на блок двс. Отводим компрессор в сторону — вытаскиваем гену. Как разобрать гену? Снимаем пластиковую защиту. Реле регулятор. Отсоединяем 6 проводов от диодного моста, идущих от статора. Снимаем диодный мост. Половиним гену. У нас остаётся нижняя часть корпуса с вставленным ротором и шкивом на конце. Нижнюю часть с подшипником — не трогал. Да, подшипник родной и ревизию ему не проводил. Нет, не ссу. Надо будет — сниму ещё раз. Основной принцип: не мешай машине работать. Опыт показал, что не надо лезть в работающие узлы, новое — не всегда хорошее. Верхних подшипник — провёл ревизию, не менял. Теперь без лишних слов: Коллектор с кольцами из твёрдого пластика(или задубел от времени) и это плюс при демонтаже. Замеряем полярность, помечаем по месту. Бокорезами откусываем контакты как можно длиннее.

Отодвигаем в сторону. И так же бокорезами начинаем понемногу откусывать кусочки коллектора. Как только низ обкусан, остается центральная часть оси ротора. Сбить не получилось. Распилил коллектор и кусками снял с оси. При попытке сбить, сделал несколько ударов сверху. Верхнее кольцо оказалось на столько тонким, что металл сжался и полопался полосками вдоль оси.

Как известно каждому автолюбителю, электрооборудование какого-либо автомобильного транспорта имеет в своем составе такую важную деталь как генератор. Данное устройство служит для преобразования механической энергии, которая поступает от двигателя, в электрическую. Генератор работает в паре с регулятором напряжения, и вместе они составляют генераторную установку.

Как правило, современные автомобили комплектуются генераторами переменного тока. Исходя из предъявленных требований к какому-либо генератору, наиболее соответствующими генераторами являются устройства переменного тока.

В данной статье мы не собираемся говорить о генераторе в целом, а затронем лишь его маленькую часть – контактные кольца, без которых работа всего генератора невозможна. Мы постараемся рассказать вам, что же собой представляют контактные кольца, а также как их можно легко и быстро заменить в случае износа или же какой-то неисправности.

1. Что собой представляют контактные кольца генератора

Контактные кольца характеризируются как своеобразный вид электрических контактов, которые представляют собой токопроводящее кольцо со щётками, которые плотно прилегают к нему. Благодаря данным щеткам обеспечивается подача электричества, которое образуется во вращающейся электрической машине, из одной части цепи в другую часть при помощи скользящего контакта.

Как правило, контактные кольца находят свое применение в том случае, когда электрическую энергию невозможно передать напрямую с помощью специальных проводов, к примеру, в момент подачи на вращающийся вал.

На сегодняшний день контактные кольца широко используют в машиностроении, в электродвигателях, и даже в робототехнике, для того чтобы передавать информационный и управляющий сигналы. По сравнению с коллекторным узлом, контактные кольца, которые находят свое применение в электродвигателях, имеют намного большую популярность среди пользователей, так как в период эксплуатации изнашиваются намного меньше.

Как и все другие инструменты в автомобиле, в зависимости от выбранного технологического решения, контактные кольца можно условно разделить на два вида: концентрические и продольные кольца. Как правило, материалом, из которого изготавливаются контактные кольца, служит твердый металл. В отдельных случаях, контактные кольца также могут быть покрыты устойчивым к износу и воздействию внешней среды покрытием, которое бывает позолоченным или же серебряным. На сегодня также известны случаи, когда в эксплуатацию вводились жидкометаллические контактные кольца, которые представляют собой ртутные токосъёмники, обеспечивающие передачу больших токов и обладающие низким сопротивлением.

Как восстановить токосъемные кольца генератора

Износ контактных колец генератора наиболее частая неисправность ротора при которой приходится заменять вполне пригодный по остальным показателям ротор, поскольку найти новые кольца не всегда и не на все роторы удается. Износ медных колец ротора происходит из-за множества факторов, из которых главный внедрение частичек меди в материал щеток и дальнейшей работе меди по меди. Часто можно заметить такую картину: при замене щеток и нового ротора при первом обороте ротора возникает скрип и если сделать несколько оборотов, а после этого снять щетки, на них будет видно одно или несколько мест вкрапления меди, а на кольце явнозаметную продранную полоску. Если все оставить так как есть ходить этому ротору не долго. Спасает притирка и пропитка щеток маслом. Я не оговорился, пропитанная щетка служит значительно дольше, при этом меньше изнашивает кольцо. По каким то неясным причинам многие инструкции рекомендуют протирать замасленые кольца и щетки бензином, якобы из-за масла нарушается контакт. Практика показывает обратное, при испытании на стенде никакого отличия сухих и промасленых щеток не замечено, ни ток, ни напряжение на щетках не изменяются. Эксперимент проходил так: при работе на нагрузку с сухими щетками и замером всех возможных параметров на кольца наносили несколько капель масла и приборы при этом никак не реагировали, хотя можно было ожидать и гидропланирования щетки, и всего чего угодно. А стало быть промасленная щетка принести вреда не может.

Примерно так выглядят изношеные кольца.

После предварительной проточки и зачистки. На нижнем кольце заметен износ до изолятора, генератор снят из-за недопустимого падения токоотдачи.

Сборка

Сборка генератора выполняется в обратной последовательности. Сначала устанавливаем ротор в переднюю крышку. Поскольку он в подшипнике будет идти туго, его можно забить, но только через деревянную проставку.

Затем ставим на место заднюю крышку, ее тоже придется набивать, и тоже через проставку из дерева.

Стягиваем обе крышки генератора болтами, предварительно установив заднюю крышку по меткам.

Устанавливаем на место снятые элементы (регулятор, диодный мост, щетки и т. д.) и закрепляем их.

При сильном износе щеток их лучше сразу заменить, чтобы через небольшой промежуток не пришлось снова лезть в генератор для их замены. Ставим на место защитный кожух.

Собранный генератор устанавливаем на автомобиль, фиксируем крепежами, регулируем натяжение ремня, подсоединяем проводку, проверяем работоспособность.

Если все работы выполнены правильно, он будет работать бесшумно.

Все работы по замене занимают не более 2 часов и позволяют полностью восстановить работоспособность генератора.

Ремонт токосъемных колец генератора своими руками

Ремонт и восстановление коллекторных колец генератора.

Ситуация следующая: при пробеге моего закадыки Фолькса более 700000 км. коллекторные кольца генератора Bosh пришли в негодность. Выработка такая, что уже дотерло до пластиковой оболочки валика (естественно, щетки перепаивались неоднократно):

Ремонтных комплектов колец нигде не нашел, цена нового генератора «не совсем устраивает», б/у искать муторно, есть вариант везти куда-нибудь за 300км. до областных центров и та неизвестно сколько ждать ремонта. Короче, не варианты.

После долгих раздумий было решено применить колхозный метод ремонта своими силами. Последовательность примерно следующая:

1. Сначала генератор был демонтирован, изучены размеры, и подобран отечественный генератор с примерно подходящими параметрами колец. Достался бесплатно, не знаю от чего только. Почти новый. 2. Сначала кольца были отпилены от донора, ближе к металлу ротора (чтобы на кольцах усы подлиннее остались). 3. Далее, помолясь, отпилил кольца от родного генератора, причем уже ближе к кольцам, чтобы усы на роторе подлиннее остались. Ну, примерно так:

4. Запомнить положение колец (лучше замерить и зарисовать) относительно конца вала. Отпиленные кольца легко демонтируются любым съемником. Например, так:

ВОТ ТУТ ВНИМАНИЕ! Теперь, пока полностью не демонтировали кольца с ремонтируемого генератора, необходимо тестером (у кого нет тестера лампочкой) проверить какое кольцо куда «идет» на обмотку якоря, и пометить маркером. Например, первое кольцо (от якоря) идет на такую то жилу якоря, эту жилу маркируем на самом якоре

Не знаю, что случится, если при установке новых колец перепутать местами соединения кольцо-жила, но лучше сразу предусмотреть возможность установить все на свои места. Ну уж если случайно перепутали, и после сборки выяснится, что генератор работает как то не так, можно, полагаю, перепаять щетки местами в регуляторе.

Далее, получаем следующую картину:

5. Оставшиеся усики на кольцах донора и роторе очищаем от пластика, лудим оловом эти усики. При необходимости, дорабатываем посадочное отверстие на новых кольцах (мне пришлось немного рассверлить отверстие). Главное не просадить, и снимать очень тонкий слой, что бы потом кольца туго налазили на ось, но шибко туго, так как можно расколоть кольца при посадке, особенно, если их не напрессовывать а забивать молотком. Совмещаем усики колец с нужными нам усиками на якоре. Не забываем, что кольца нужно установить в соответствии с ранее помеченными жилками.

6. Процесс напрессовки и пайки описывать не вижу смысла, и так все понятно.

7. Далее, по желанию или для улучшения эстетического вида, выдранный кусок между кольцами и утолщением вала якоря заливаем качественной эпоксидкой. Чтобы получить ровный залив, я приладил покрытую какой то пленкой кусок бумаги, и примотал его нитками.

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

  • Вставляется ключ в замок зажигания;
  • Ток идет на провода возбуждения;
  • Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
  • Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
  • Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
  • Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.


Схема

Принцип действия

Основной принцип работы генератора таков: в обмотке статора индуцируется трехфазный переменный ток, который преобразуется в постоянный при помощи выпрямительного блока, прикрепленного к крышке аппарата.На крышке расположен блок, состоящий из электронного регулятора напряжения и щеткодержателя. Ротор вращается от коленчатого вала двигателя автомобиля посредством поликлинового ремня.

Генератор Лада Калина имеет следующие характеристики:

  • максимальный отдаваемый ток — 85-90 А;
  • напряжение — 14,4-15,1 В;
  • передаточное отношение двигатель-генера тор — 1:2,4;
  • направление вращения — правое.

4 болта стягивают статор и крышки аппарата. В крышках установлены подшипники, в которых вращается вал ротора. Задний подшипник находится на валу ротора, в задней крышке он крепится с малым зазором. Передний же подшипник, который скользит по валу ротора, в передней крышке установлен с небольшим натягом и прикрыт прижимной пластиной. Устройство сзади закрывает пластмассовый кожух.

Схема подключения генератора довольно проста. Когда в автомобиле включается зажигание, напряжение подводится на регулятор напряжения через сигнальную лампу разряда аккумулятора. Когда двигатель запущен, обмотка возбуждения получает питание от 3 диодов, которые установлены на выпрямительном блоке.

Обычно проверка генератора легко выполняется при помощи сигнальной лампы зарядки аккумулятора. При исправном устройстве эта лампа должна гореть, когда включается зажигание, а когда заведется двигатель, она должна погаснуть. Если лампа горит ярко или вполнакала, то требуется замена генератора или его ремонт, поскольку он неисправен.

Замена колец

Такая частичная разборка генерирующего устройства достаточна для замены контактных колец и подшипника на валу (подшипник якоря).

Способ замены блока колец 1

  • якорь зажимается в тиски;
  • подшипник выпрессовывается;
  • затем ножиком снимается пластиковая защита контактов, которая располагается прямо под подшипником;
  • после этого надо разжать скобочку блока контактов и вырвать припаянные провода, чтобы удалось снять старые токосъёмные кольца (опять же, можно использовать нож).
  • новый блок с кольцами надевается на вал (проставка и лёгкие удары сверху по блоку молоточком – главное, чтобы хвостики блока точно попали в посадочные места);
  • провода заправляются в надлежащие места и запаиваются.

Примечание. В процессе пайки рекомендуется не использовать паяльную кислоту (жидкость при неправильном использовании легко может попасть внутрь обмотки). После этого, обжать спаянные контакты плоскогубцами.

Дальше идёт процесс сборки:

  • обратно вдевается защита контактов (она должна сесть плотно);
  • затем ставится новый подшипник.

Способ замены блока колец 2

Старый блок с кольцами можно снять и по-другому (более варварский способ, зато действенный).

Вообще, жилки проводов, которые припаяны по бокам установленного блока токосъёмных колец, следует до снятия хорошенько прочистить острым предметом (ножом, отвёрткой и т.п.). Зачищаются они по единственной причине – чтобы было легче отпаять.

Затем берётся инструмент бокорез (можно плоскогубцы), которым прикусывается ушко, куда вдевается жилка. Подвигаем ушко вверх-вниз, пока не отойдёт проводок. То же самое проделывается с другим ушком.

Теперь нужно поставить кольца на наковальню (ставить только ту часть блока, которая с кольцами). Взять острое зубило и молоток, вырезать кольца (не до конца) и вытянуть бокорезом.

При таком способе демонтажа блока колец, пластиковая защита тоже выламывается. В дальнейшем можно поставить новую защиту или оставить контакты без неё (так тоже делают, но не рекомендуется).

Защита тщательно выламывается в области прилегания к контактам. В итоге вал якоря полностью должен быть освобождён от остатков старого блока колец, по бокам внизу должны виднеться концы обоих проводов, на которые будут паяться хвостики нового блока.

Примечание. Кстати, якорь никакой полярности не имеет, так что с правильным положением хвостиков блока колец можно не «заморачиваться».

Блок, как и в вышеописанном случае, набивается сверху через проставку.

Внимание. Контакты (оба провода сбоку) поднимаются кверху, чтобы во время опускания блока контактов они остались сверху, а хвостики блока зашли в свои родные места

Направлять проводки можно отвёрткой и почаще, тем самым, исключая зажим хвостиками проводов. Блок токосъёмных колец должен плотно сесть на место.

Далее провода приглаживаются к металлическим площадкам блока, на которые они должны припаиваться.

Внимание. На площадке в процессе запайки не должно оставаться пустых мест

Всё пространство должно быть целиком обработано оловом и канифолью.

Если посмотреть на заводской припой некоторых моделей «генераторов», то видно, что провод в данном случае скручен кольцом, а сам припой с бережным и полным наполнением заполнен внутрь.

После того, как генератор собран, его следует проверить. Запустив машину, смотрим на напряжение – бывает, что оно показывает значение ниже нормы. Значит, требуется одеть провод возбуждения, и заново пустить двигатель. 14 с лишним – идеальный параметр напряжения.

  • вал следует хорошенько очищать от остатков «эпоксидки», а перед установкой нового блока с кольцами помазать поксиполом вал;
  • холодной сваркой рекомендуется обработать также место стыковки защитной крышки с якорем;
  • устанавливая подшипник, желательно наносить удар по внутренней обойме подходящей для этого оправкой, а ещё лучше нагреть подшипник специальной грелкой и вручную (в перчатках) поставить;
  • все возможные контакты, которые встречаются в процессе работы, следует не забывать зачищать.

В ходе этой работы рекомендуется также заменить второй подшипник. Он сидит в крышке, завальцован там. Снять его оттуда следует аккуратно, чтобы не повредить крышку.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Замена и ремонт диодного моста генератора ВАЗ 2110.

Диодный мост состоит из двух алюминиевых пластин, пластмассовой распорки и девяти диодов, которые спаяны в так называемый мост. Эти диоды, выпрямляют переменное напряжение в постоянное и выход из строя одного или нескольких диодов (даже не значительное) влечёт за собой падение напряжения и мощности в бортовой сети.

Выход из строя диодного моста Вы можете даже и не заметить, потому что как правело, все диоды сразу не прогорают, а может быть только по одному. Сейчас я вам подробно расскажу, как правильно проверить диодный мост на исправность.

Если один из диодов будет на утечке, то будет садиться аккумулятор из-за недобора мощности. При обрыве диода, надо постоянно подгазвывать, что бы появилась зарядка, в общем, держать двигатель на повышенных оборотах. Всё это свидетельствует о том, что с генератором что-то не так. Как правильно определить неисправность в генераторе я подробно описал в статье «Проверка генератора ВАЗ», не поленитесь и ознакомьтесь, там много полезной информации для Вас.

Блок токосъёмных колец

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Разборка генератора – это первое, что нужно сделать

Для того чтобы увидеть кольца, достаточно снять заднюю крышку гена, со стороны диодного моста. Однако для замены понадобится устройство целиком разобрать

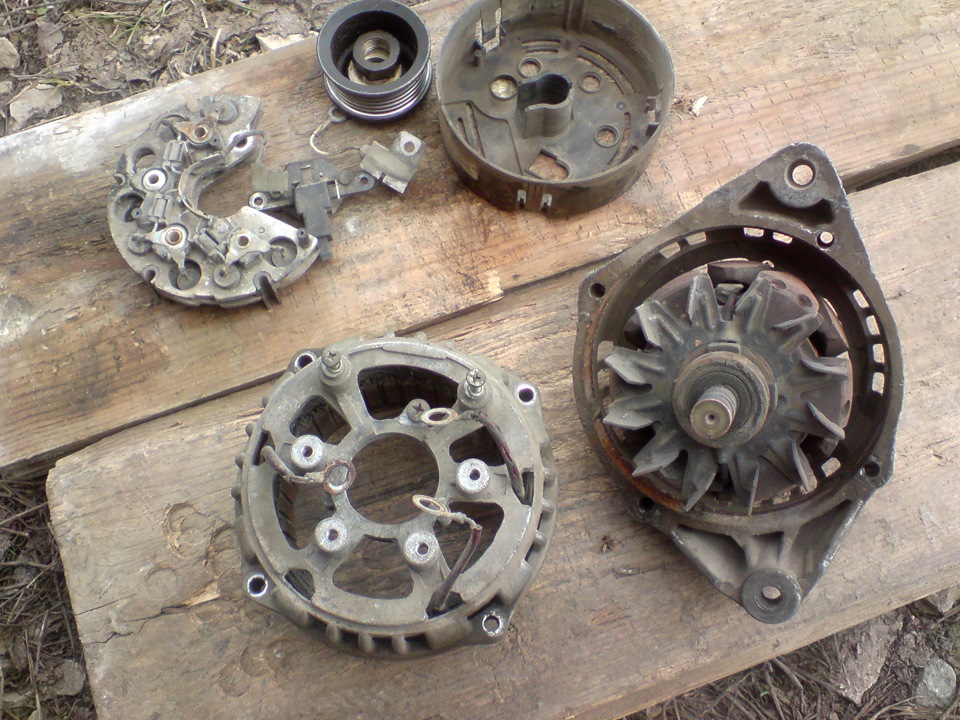

Разборка генератора – это первое, что нужно сделать. Для того чтобы увидеть кольца, достаточно снять заднюю крышку гена, со стороны диодного моста. Однако для замены понадобится устройство целиком разобрать.

Блок колец представляет собой вот такую штуку.

Кольца, как видим, идут в сборе. Заводские кольца имеют толщину приличную – 1-2 мм. Купленные аналоги могут быть потоньше. «Ходят» блоки колец на генераторах, в зависимости от условий эксплуатации, примерно 300 тысяч километров пробега ТС. Если генерирующее устройство не попадало в область первоочередной заботы владельца авто, «проживало», так сказать, свой срок в масле, ресурс токосъёмных колец снизится в разы.

Стоит блок недорого. Если заменить его вместе с подшипниками и таблеткой, то получаем практически новёхонький генератор.

Однако блок с кольцами в продаже можно встретить не всегда. Тут следует действовать так: сначала найти новый блок с кольцами, а уже после этого снимать старый. В некоторых случаях изношенные кольца на старом блоке можно реставрировать, отшлифовав их.

Можно сделать и так, если блок в продаже найти не удаётся: приобрести новый регулятор и подложить под него пару шайб. Но это следует сделать так, чтобы щётки сместились с проработанной частью колец. Даже на некоторых регуляторах щётки изначально идут со смещением относительно стандарта. Поступив таким способом, можно ещё на некоторое время продлить срок эксплуатации колец.
