Всё, что вы хотели знать о защите акустических систем, но боялись спросить (часть вторая)

Схемы на транзисторах

Специалистами разработано большое количество самых различных электрических схем, более или менее эффективно защищающих громкоговорители звуковых колонок от повреждений. Большинство из них выполнены на микросхемах или транзисторах, а в качестве исполнительного механизма в этих схемах задействовано реле. Так, практически все широко известные варианты защиты АС с использованием транзисторов и реле разработаны на базе нескольких схем, детально описанных ниже.

Электросхема УНЧ «Бриг-001»

Электрическая схема, аналогичная используемой в высококачественном УНЧ «Бриг-001» отличается от оригинала только типом транзисторов, из-за чего в ней были изменены некоторые номиналы. Технико-эксплуатационные характеристики данной схемы:

• питающее напряжение, В — от +27 до +65;
• задержка подключения АС, сек — 2,0;
• чувствительность к входному постоянному напряжению, В — ±1,5.

Электросхема Котова

Электрическая схема А. Котова популярна среди начинающих радиолюбителей за свою простоту и эффективность. Однако она не лишена некоторых недостатков:

• рабочий режим с «оторванной базой»;
• протекание всего потребляемого тока через светодиод;
• неизменная величина питающего напряжения;
• невозможность быстрого отключения АС от усилителя.

В результате творческого переосмысления вышеизложенных технических решений многочисленными радиолюбителями были предложены достаточно оригинальные варианты защитных схем АС с использованием транзисторов и реле (перечислены ниже).

Электросхема на 4 транзисторах

Схема  защиты и задержки включения на 4-х транзисторах обеспечивает отключение АС при появлении на выходе УНЧ высоких показателей постоянного напряжения разных полярностей, а также задерживает подключение динамиков АС при включении УНЧ, защищая их от так называемых щелчков питания.

Модернизированная электросхема

Модернизированная схема защиты АС отключает систему при подключении головных телефонов, а также защищает ее излучатели при повышении или понижении питающего напряжения на выходе УНЧ (в том числе и при его включении/выключении) до уровня предельно допускаемых значений.

Универсальная электросхема на 2 транзисторах

Универсальная схема защиты на двух транзисторах предохраняет громкоговорители АС от воздействия кратковременных бросков напряжения при включении УНЧ (задержка подключения АС не более, чем на 1 сек) и обеспечивает их защиту от перегрузки или появления на выходе усилителя высокого питающего напряжения разных полярностей.

Простая электросхема на 3 транзисторах

Простая электросхема защиты АС на трех транзисторах отключает громкоговоритель при появлении постоянного тока на выходе УНЧ (схема разрабатывалась для УНЧ «Ланзар»).

Другие варианты

Были разработаны и опробованы на практике и другие варианты, позволяющие, например, защитить динамики в случае появления на выходе УНЧ повышенного питающего напряжения разных полярностей, используя для этого резисторный оптрон. Также гарантированно обеспечит снижение уровня мощности, подаваемой на вход акустической системы при перегрузках УНЧ, дополнительное устройство, установленное между выходом усилителя и входом АС.

Физика звуковых сигналов

Индукция – это свойство, при котором ток через провод создает вокруг него магнитное поле. Ток, проходящий через прямой провод, создает круговое магнитное поле вокруг провода.

Физики разработали мнемонику, чтобы запоминать, в каком направлении будет двигаться магнитное поле относительно направления тока, называемое «правилом правой руки». Просто согните пальцы правой руки к нижней части ладони и высуньте большой палец наружу. Когда у вас есть ток, движущийся в направлении большого пальца, магнитное поле будет закручиваться вокруг него в направлении ваших пальцев.

Когда проволока наматывается, свойства индукции немного меняются. Поскольку индуцированные магнитные поля накладываются друг на друга, они усиливают друг друга, оборачиваясь вокруг ряда (или рядов) проводов согласно правилу правой руки. Это создает второе правило правой руки. Когда у вас есть катушка проводов в направлении согнутых пальцев правой руки, она будет генерировать магнитное поле внутри катушки в направлении вашего вытянутого большого пальца.

Смысл этого состоит в том, что если бы вы зарядили катушку с проволокой и поместили в нее магнит, магнит был бы выброшен в направлении магнитного поля. И наоборот, если вы проведете магнит через незаряженную катушку проводов, он будет генерировать заряд в соответствии с правилом правой руки. Именно это свойство электромагнетизма позволяет использовать большинство звуковых и записывающих устройств.

Как звук преобразуется в электричество и обратно

В большинстве звукозаписывающих устройств используется намагниченный объект, вибрирующий внутри катушки с проволокой. В то время как намагниченный объект, пропущенный через катушку с проволокой, будет генерировать однонаправленный «постоянный ток», магнит, колеблющийся взад и вперед в катушке с проволокой, будет создавать двунаправленный «переменный ток». Микрофоны, гитарные звукосниматели и динамики включают в себя вибрирующие намагниченные объекты внутри катушек проволоки.

Громкоговорители принимают электрический сигнал переменного тока и преобразуют его в звуковые колебания той же частоты. Для этого гибкий и легкий материал, такой как бумага, углеродное волокно, алюминий или даже кевлар, имеет форму конуса, поскольку эта форма позволяет максимально усилить звуковой сигнал.

Центр конуса соединен с катушкой проводов, пропущенных через магнит в форме пончика. Когда мощный сигнал динамика переменного тока проходит через катушку с проводом, он вынужден вибрировать внутри магнита, поскольку он либо притягивается, либо отталкивается магнитным полем магнита.

Источник записи: https://thehometheaterdiy.com

Защита от КЗ для блока питания своими руками

Иногда при наладке самодельных электронных устройств получается короткое замыкание, из за которого может выйти из строя блок питания. Поэтому у блока питания должна быть надежная защита от короткого замыкания, способная в нужный момент быстро отключить замкнувшую нагрузку и уберечь блок питания от поломки.

На этом рисунке изображена схема простого устройства предназначенного для надежной защиты блока питания от короткого замыкания.

Схема защиты блока питания от короткого замыкания

Принцип работы релейной защиты довольно простой. При подаче напряжения на схему в режиме ожидания загорается красный светодиод. После нажатии кнопки S1 ток поступает на обмотку реле, контакты переключаются и блокируют обмотку реле, таким образом схема переходит в рабочий режим, об этом сигнализирует загоревшийся зеленый светодиод, ток поступает на нагрузку. При возникновении короткого замыкания пропадает напряжение на обмотке реле, контакты его размыкаются, нагрузка автоматически отключается, загорается красный светодиод сигнализируя о срабатывании релейной защиты.

Схема предназначена для работы с постоянным выходным напряжением от 8 до 15 вольт, поэтому будет отлично работать с зарядным устройством из компьютерного блока питания, а также с любыми другими трансформаторными или импульсными блоками питания имеющими выходное напряжение в указанном диапазоне.

Данную схему можно считать универсальной, потому что её легко переделать под любое напряжение, достаточно всего лишь заменить реле под нужное вам напряжение, ну и конечно при необходимости подобрать резисторы R1 и R2 под установленные в схему светодиоды.

Печатная плата устройства защиты блока питания от короткого замыкания.

Печатная плата защиты блока питания от короткого замыкания

Посмотрим, как работает готовое устройство защиты блока питания от короткого замыкания. В дежурном состоянии после подачи питания, горит красный светодиод, нагрузка отключена.

Нажимаем кнопку и устройство перейдет в рабочий режим.

Загорелся зеленый светодиод, сигнализируя о подаче питания на нагрузку, в качестве нагрузки я использую обыкновенную 12 вольтовую лампочку.

С помощью отвертки замыкаю между собой центральный контакт с цоколем лампочки, получается короткое замыкание, мгновенно срабатывает защита от КЗ, нагрузка отключается, загорается красный светодиод своим светом сообщая о коротком замыкании.

Радиодетали для сборки

• Реле SRD-12VDC-SL-C, можно использовать аналогичное на другое напряжение
• Резисторы R1, R2 1K сопротивление подбирайте для каждого светодиода
• Светодиоды 5 мм 2 шт. красный и зеленый
• Кнопка любая без фиксации с нормально разомкнутыми контактами

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать защиту от короткого замыкания для блока питания

Почему защита АСУ ТП стала актуальной

Однако в части защиты систем АСУ ТП на промышленных предприятиях, предприятиях топливно-энергетического комплекса все еще остается много вопросов. В том числе и потому, что защитой АСУ ТП до недавнего времени мало кто интересовался. Приблизительно год назад о проблеме защиты АСУ ТП внезапно все вспомнили (разумеется, данной темой интересовались и ранее, но не в таких масштабах): в блогах, публикациях, на семинарах на данную тему в этом году дискутировали многие, при этом были и заявления о наличии богатого опыта защиты АСУ ТП.

На самом деле, в данном случае понятие «внезапно» не является совсем точным

Внимание к проблеме защиты АСУ ТП вызвано двумя факторами

Первый — произошедшие и происходящие в настоящий период инциденты (червь Stux-net, «иранский» ответ в виде червя Shamoon, взлом серверов и кража информации OaSyS SCADA Telvent (Schneider Electric) и другие инциденты)создали благодатную почву для повышенного внимания к проблематике.

Второй — закончился долгий период отсутствия внимания к проблеме со стороны отечественных регуляторов. После семилетней паузы (документ от 2005 г. «Система признаков критически важных объектов») Совет Безопасности РФ в 2012 г. выпустил документ «Основные направления государственной политики в области обеспечения безопасности автоматизированных систем управления производственными и технологическими процессами критично важных объектов инфраструктуры Российской Федерации».

Если коротко резюмировать посыл этих изменений, то составляется дорожная карта или государственная концепция защиты КСИИ. Планируется создание концептуально новой, единой глобальной системы обнаружения компьютерных атак в КСИИ, формирование сил обнаружения и предупреждения компьютерных атак. Определяется необходимость проработки вопросов лицензирования и сертификации, определяется исключение или ограничение прохождения информационного обмена по территории иностранных государств. Также определяются сроки и этапы работ по реализации единой государственной концепции защиты КСИИ с 2013 по 2020 г. Нужно отметить, что, несмотря на все упомянутые документы, на законодательном уровне конкретные требования пока не определены.

В рамках данной статьи рассмотрим некоторые технические вопросы защиты систем АСУ ТП, являющихся подмножеством систем КСИИ.

Встраиваемый усилитель — модуль для активной акустики

Наше предложение по встраиваемым усилителям мощности звука адресовано производителям акустических систем, а также пользователям звукового оборудования, предпочитающим конструировать акустические системы самостоятельно, заказывая у поставщиков лишь динамики и усилители, предпочитая собирать звуковые колонки на местах, под свои задачи. Мы предлагаем производителям активных акустических систем и частным лицам встраиваемые усилительные модули для активной акустики. Базовые модели усилительных встраиваемых модулей производятся из расчета мощности 400Вт RMS на 4/8ом и 700Вт RMS на 2/4ом. Мы производим в том числе сдвоенные усилители (двухканальные) и усилители с мостовыми вариантами включения, а также биампные системы с кроссоверами (с разделением звукового сигнала на НЧ канал для сабвуфера и 1 или 2 СЧ-ВЧ канала для сателлитов). Конфигурация обсуждается индивидуально, стоимость зависит от количества звукоусилительных блоков в партии.

Включаем!

Еще раз напомню, что вместо можно применить и ; при этом напряжение питания двухполярного источника должно составлять ±22 В для , ±16 В для , и ±12 В для TDA2006.

Настоятельно советую повторить этот проект всем желающим, чтобы приобрести опыт и построить неплохой усилитель для радиокомплекса. Не случайно девизом проекта я выбрал слоган «Не мечтай, действуй!» .

Защита акустических систем от постоянного напряжения на выходе усилителя под названием «Бриг» (скопированная из одноименного усилителя выпускавшегося советской промышленностью) уже долгие годы знакома многим радиолюбителям. За эти долгие годы данная схема зарекомендовала себя с лучшей стороны спасая сотни и тысячи акустических систем. Схема отличается надежностью и простотой.

Схема представленная мной ниже является одной из вариаций на тему «бриговской» защиты. Скелет схемы остался прежним. Изменения коснулись лишь номиналов схемы и моделей транзисторов.

Технические характеристики схемы:

Напряжение питания: +27 … +65В
Время задержки подключения АС: 2 секунды
Входная чувствительность по постоянному напряжению: +/- 1,5В

Широкий предел питающих напряжений обеспечивается применением в цепи питания стабилизатора напряжения на VD5, VD6, R13 и транзисторе VT5. На транзистор VT5 необходимо установить небольшой теплоотвод. Если значительно увеличить площадь теплоотвода и заменить транзистор VT5 на BD139 можно поднять максимальное напряжение питания до +120В.

В качестве драйвера реле используется составной транзистор, что позволило отказаться от дополнительного маломощного транзистора и немного сэкономить место на плате. В качестве драйверного транзистора реле (VT3 VT4) можно применять и другие составные транзисторы, например: BD875 или КТ972. Перед заменой транзисторов на аналогичные следует свериться с их цоколевкой т.к. она не совпадает у всех перечисленных транзисторов.

Транзисторы VT1 и VT2 можно заменить на BC546-BC548 или КТ3102. Так же не забываем про цоколевку, как и прошлом случае.

VD3 и VD4 необходимы для того чтобы избежать помех при коммутации контактов реле. VD1 и VD2 необходимы для защиты VT1 и VT2 соответственно, от пробоя БЭ перехода при наличии на входе схемы отрицательного напряжения менее -15В.

Схема так же обеспечивает задержку подключения акустической системы (АС) на 1-2 секунды. Это необходимо для того, чтобы в момент включения усилителя из АС не раздавалось хлопка или других неприятных звуков сопровождающих переходные процессы в усилителе. За время задержки подключения АС отвечает конденсатор С3 и С4. Чем больше их емкость, тем больше время задержки подключения акустики. С номиналами указанными на схеме, время задержки составляет около 2 секунд.

Реле необходимо применять с управляющей обмоткой 24В, 15мА и на ток не менее выходного тока усилителя. Я применил реле — Tianbo HJR-3FF-S-Z.

Фотография готового устройства

Список радиоэлементов

В интернете сейчас представлено огромное количество различных усилителей звука, на любой вкус и цвет, под любые нужны. Как известно, даже самые надёжные усилители имеют свойство выходить из строя, например, из-за неправильных условий эксплуатации, перегрева или неправильного подключения. В этом случае велика вероятность того, что высокое питающее напряжение окажется на выходе усилителя, и, следовательно, беспрепятственно окажется прямо на динамиках акустической системы. Таким образом, вышедший из строя усилитель утягивает за собой «в мир иной» подключенную к нему акустическую систему, которая может стоить гораздо дороже самого усилителя. Именно поэтому крайне рекомендуется подключать усилитель к колонкам через специальную плату, которая называется защитой акустических систем.

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124.

Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера — 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вместо щели можно использовать классический воздуховод — трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.

Схема защиты акустических систем усилителя «Бриг-001»

Рис. 1. Схема защиты акустических систем усилителя «Бриг-001»

При появлении на выходе усилителя любого из каналов постоянного напряжения положительной полярности открывается транзистор VT1, который шунтирует цепь базы составного транзистора на общий провод. При этом ток через реле К1 уменьшается настолько, что оно отпускает контакты и отключает акустические системы от усилителя. Конденсатор С1 предотвращает срабатывание реле К1 от переменного напряжения выходного сигнала.В случае, если на выходе усилителя появится напряжение отрицательной полярности, оно поступит через делитель R6, R7 на базу составного транзистора, в результате реле К1 отпустит и отключит нагрузку от усилителя.

Случай появления на выходах усилителя равных по модулю двухполярных напряжений учтен выбором различных значений резисторов R1 и R2.Таким образом, акустическая система защищена от постоянного напряжения любой полярности на выходе усилителя.

Подобная схема защиты акустических систем проработала в одном из моих усилителей более двух десятков лет, и ни разу не подвела, хотя около половины указанного срока усилитель трудился на увеселительных мероприятиях.

Достоинства:
простота и надежность; практически полное отсутствие ложных срабатываний; универсальность применения.

Недостатки:
Отсутствует схема отключения акустических систем при пропадании питания.Этот недостаток был принесен в угоду простоте и надежности устройства.

В схеме защиты установлены пассивные инфразвуковые фильтры нижних частот второго порядка (соответственно C3, C5, R10, R12 и C4, C6, R11, R13) и сенсоры аварийного постоянного напряжения на выходе усилителя (VT2, VT4, VT6 и VT3, VT5, VT7). При напряжении любой полярности более 1,5 В открывается соответствующий ключ (VT2 или VT3 для положительной полярности постоянного напряжения и VT4, VT6 или VT5, VT7 – отрицательной). При аварии база составного транзистора VT8, управляющего последовательно включенными электромагнитным реле К1 и К2, через низкоомный антизвоновый резистор R5 надежно соединяется с общим проводом, размыкая соединение выходов акустических систем через контакты реле.

Интегрирующая цепь R1, C2 в базовой цепи транзистора VT1 обеспечивает задержку подключения акустических систем при включении питания (на время 1,8 с), тем самым предотвращается проникновение в акустическую систему помех, вызванных переходными процессами в усилителе.Схема защиты универсальна и может использоваться с другими УМЗЧ. В таблице, размещенной в правом верхнем углу схемы рис. 5 указаны номиналы R6, R7, которые необходимо изменить в соответствии с напряжением питания Uп усилителя.

Технические характеристики:
Напряжение питания, В=+25…45
Время задержки включения, с=1,8
Порог срабатывания защиты, В=более ±1,5
Выходной ток для питания реле, мА=до 100
Размеры печатной платы, мм=75х75

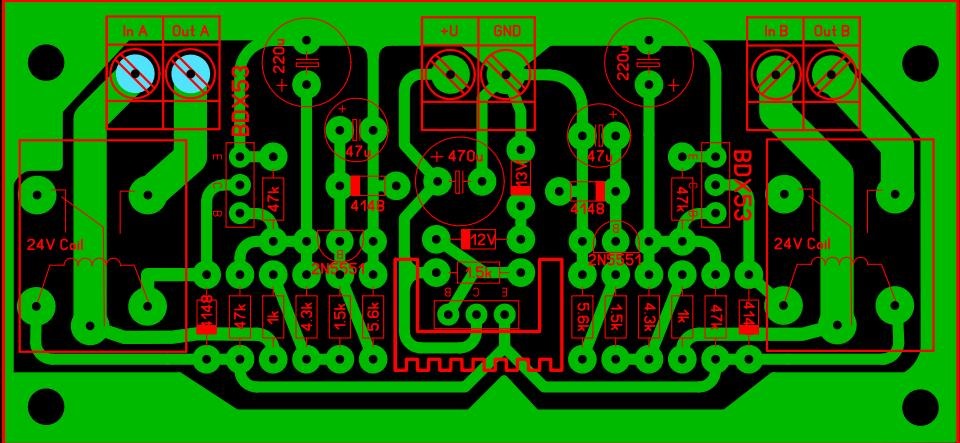

Детали модернизированной схемы устройства защиты акустических систем.

VT1…VT3, VT6, VT7 – Транзистор BC546B (ТО-92) – 5 шт.,VT4, VT5 – Транзистор BC556B – 2 шт.,VT8 – Транзистор КТ972А – 1 шт.,VD1 — Стабилитрон КС212Ж (BZX55C12, 12V/0,5W, корпус DO-35) – 1 шт.,VD2 — Диод 1N4004 – 1 шт.,K1, К2 — Реле электромеханическое (1C, 12VDC, 30mA, 400R) BS-115C-12A-12VDC – 2 шт.,R1 — Рез.-0,25-220 кОм (красный, красный, желтый, золотистый) – 1 шт.,R2 — Рез.-0,25-1 м (коричневый, черный, зеленый, золотистый) – 1 шт.,R3, R4 — Рез.-0,25-11 кОм (коричневый, коричневый, оранжевый, золотистый) – 2 шт.,R5 — Рез.-0,25-10 Ом (коричневый, черный, черный, золотистый) – 1 шт.,R6 — Рез.-0,25-2,2 кОм (красный, красный, красный, золотистый) – 1 шт.,R7 – Перемычка,R8…R11 — Рез.-0,25-22 кОм (красный, красный, оранжевый, золотистый) – 4 шт.,R12, R13 — Рез.-1-22 кОм (красный, красный, оранжевый, золотистый) – 2 шт.,C1, C2 — Конд.47/25V 0511 +105 °С – 2 шт.,C3 – C6 — Конд.47/50V 1021 NPL (47/25V 1012 NPL) – 4 шт.,Клеммник 2к шаг 5мм на плату TB-01A – 5 шт.

печатной платой

Рис. 9. Клещи для зачистки провода и обжима наконечников – помощник при монтаже усилителя

Проблема в сложности АСУ ТП или в интеграторах?

Какие требования предъявляет проблематика защиты АСУ ТП к интеграторам И Б? На мой взгляд, требуется сочетание опыта в сфере защиты информации и опыта реализации проектов по созданию инфраструктуры АСУ ТП. Необходимо знание специфики работы промышленных систем и особенностей работы сетевых протоколов АСУ ТП, умение ориентироваться в рекомендациях отечественных регуляторов и западных стандартов. Поэтому крайне желательно наличие среди специалистов интегратора как инженеров по АСУ ТП, так и специалистов по ИБ (такое сочетание, как инженер АСУ ТП и специалист И Б, в одном лице — достаточно редкое явление).

Подход к обеспечению ИБ в любой отрасли должен быть комплексным, и защита АСУ ТП не является исключением. Должна быть проведена оценка угроз ИБ. разработаны правила политики безопасности и т.д. Если же говорить о технических аспектах защиты, то. как известно, АСУ ТП логически разделяют на три уровня:
• верхний уровень, или уровень визуализации, диспетчеризации и сбора данных;
• средний уровень, или уровень контроллеров;
• нижний уровень, или уровень контрольно-измерительного оборудования.

В действительности далеко не во всех проектных организациях есть инженеры по системам АСУ ТП, а также имеется опыт реализации проектов по защите АСУ ТП. Также в проектных организациях не часто встречаются выделенные подразделения безопасности АСУ ТП, специализирующиеся на изучении проблемы и наращивании компетенций в данной области. При этом наблюдается позиционирование практически всех системных интеграторов как обладателей экспертизы в области защиты АСУ ТП.

Если говорить о существующем сегодня подходе к защите АСУ ТП, то он во многом перенесен из других отраслей. Как правило, это защита на сетевом (IP) уровне, с хорошо знакомыми интеграторам средствами защиты и организационными мерами. Отчасти в этом есть здравый смысл, тем более что тенденция развития систем АСУ ТП активно смещается к использованию стека протоколов TCP/IP и к стандартным ОС, что добавляет классические сетевые угрозы ИБ. Но в целом такой подход больше похож на «делаем что умеем». Зачастую не выполняется даже комплекс банальных мер защиты в самих сегментах АСУ ТП. Интеграторы и владельцы подчас боятся затрагивать сегмент АСУ ТП, особенно на его нижних уровнях. Учитывая, что в нем основной целью злоумышленников является контрольно-измерительная информация, данный подход, мягко говоря, не эффективен. Также не всегда возможна реализация рекомендаций отечественных регуляторов и западных стандартов без ущерба нормальному функционированию систем АСУ ТП.

К примеру, полная изоляция сегментов АСУ ТП подчас технически невозможна без ущерба функциональности системы, но в некоторых случаях регуляторы предъявляют такие требования к конкретным владельцам КСИИ.

Находить изящное, не конфликтующее и действительно функциональное решение в таких условиях является непростой задачей для интегратора при защите АСУ ТП.

Испытания защиты

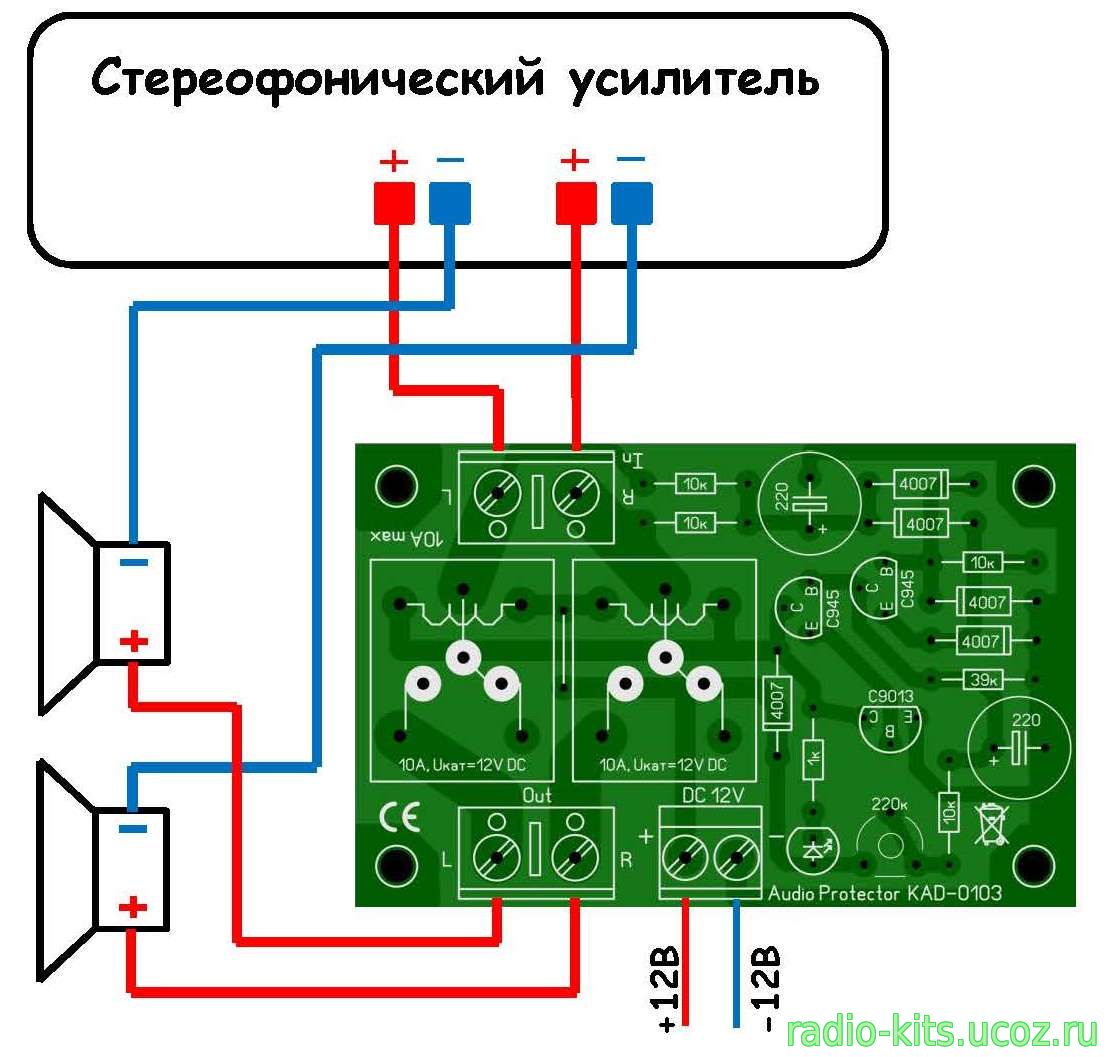

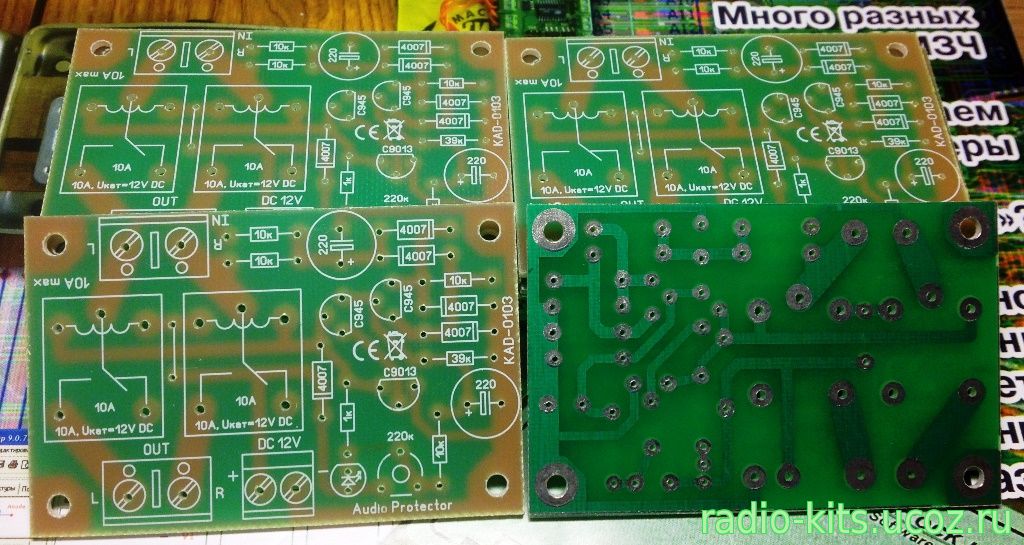

Устройство для защиты от выхода из строя динамиков акустических систем

Часто, при включении усилителя, мы слышим неприятный «хлопок» в динамиках своей акустики. Если регулятор громкости был близок к максимуму громкости, то мы рискуем «спалить» динамики в своих АС. Для того, чтобы защитить динамики и собственные уши от «хлопков» переходных процессов в момент включения, необходимо либо принять специфические решения в схемотехнике самого выходного каскада усилителя, либо просто обеспечить подключение акустических систем к выходу усилителя с небольшой задержкой, достаточной для бесшумного пуска усилка…

Предлагаемое устройство обеспечивает задержку по времени в момент включения усилителя (время задержки регулируется от 1 до 6 секунд) и обеспечивает защиту дорогостоящих динамиков при выходе из строя — пробое транзисторов выходного каскада или специализированных микросхем — аудио усилителей. В случае пробоя в выходном каскаде акустические системы будут мгновенно отключены, останутся целыми невредимыми.

Данное устройство защиты может использоваться совместно с любым стерео усилителем мощности с напряжениями питания выходного каскада до ±50В. Само устройство питается от однополярного источника питания напряжением 12В. Защитное устройство собрано на плате размерами 70х45 мм.

Подключение проводов от усилителя, к разъёмам подключения АС и к источнику питания осуществляется при помощи винтовых клемм установленных на плате. Максимальный ток, коммутируемый реле составляет 10А. По заказу возможно изготовление устройств защиты на токи до 30А. Данным устройством можно дооборудовать любой существующий усилитель либо применить в «новострое».

Стоимость собранного и проверенного устройства: 160
грн.

Стоимость набора для сборки: 120
грн.

Стоимость печатной платы с маской и маркировкой: 55
грн.

На фото выше то, что получилось в итоге. Чем хороша качественная аппаратура, в том числе аудио усилители, так это наличием всякого рода дополнительных узлов, которые помогают сохранить жизнь отдельным схемам внутри усилителя, а также подключаемым к усилителю узлам

Летом в порыве ностальгии я собрал себе простенький, но тем не менее хорошо звучащий усилитель . И так как прибор ручной работы, то захотелось в него добавить блок защиты АС от внезапных проблем внутри усилителя. У нас же не военная приемка. Так что защита может пригодится =)

Например, вдруг какой-либо канал усилителя выйдет из строя и вместо переменного напряжения у него на выходе появится большое постоянное. От которого АС сначала чихнет, а потом выплюнет диффузор далеко за пределы своей коробки.

Работает она просто. Во-первых, задерживает подключение АС к усилителю. Благодаря этому нет щелчков в АС при включении усилителя. Во-вторых, отключает АС от усилителя, если на его выходе появляется постоянное напряжение большее +/- 1.5 В

Я немного подредактировал исходную ПП для своих нужд и целей. Но в целом использовал, что нашел в сети. Спасибо нашему радиолюбительскому миру, жить в котором с появлением интернета стало значительно лучше и интересней =)

При сборке использовались вперемешку импортные и отечественные компоненты. Я так думаю, что беды в этом никакой. Я его слепил из того, что было. Покупал разве что рэлюшки.

За 8 месяцев активной, ежедневной эксплуатации усилитель (вместе с защитой) показали себя прекрасно. Конечно я не выжимал все 70Вт с каждого канала (в домашних условиях даже 10 Вт уже достаточно громко, а на 20-30Вт соседи готовы застучать в стеночку).
