Подключение стабилизатора
Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.
Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:
фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
нулевую жилу (синего цвета) к клемме N (Nin)
заземляющую жилу к винтовому зажиму с обозначением ”земля”
Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.
Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.
Ноль на питание электроприборов берется с общего щитка.
Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.
Для этого подсоединяете кабель — выход со стабилизатора.
его фазную жилу к зажиму ВЫХОД (Lout)
нулевую к N (Nout)
жилу заземления, туда же где и заземляющая жила от входного кабеля
Еще раз визуально проверяете всю схему и закрываете крышку.
Порядок установки
Монтаж контрольных реле, как правило, производится на ДИН-рейку. Устройства могут отличаться друг от друга по схеме подключения, но, поскольку она нанесена на корпусную часть прибора, проблем с подсоединением РКН обычно не бывает. Подключение вводных контактов к линии следует производить через пускатель.
Схема подключения реле показана на рисунке ниже.
Важно обеспечить хороший контакт на всех соединениях. Скрутки, особенно при подключении кабелей к контактору, делать не следует
Лучше всего для этой цели приобрести специальные наконечники – стоят они совсем недорого.
РКН подключается к трехфазной электросети через провода. Медные кабели диаметром 1,5-2,5 кв. мм вполне подойдут для этой цели.
Наглядно про подключение на видео:
Как правильно защитить бытовую технику
Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер. Часто даже способствуют сгоранию техники
Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами
Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

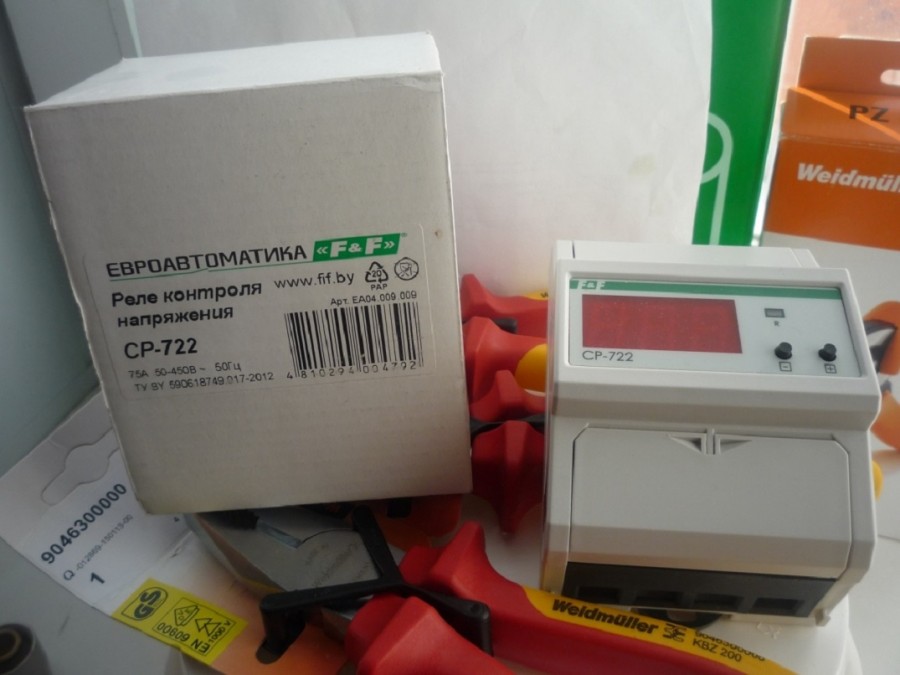

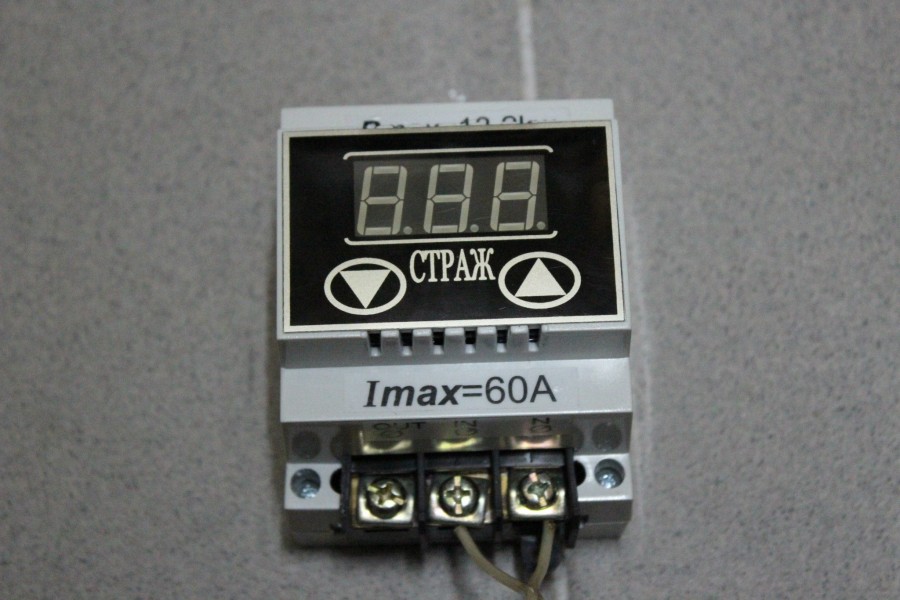

Реле контроля напряжения
Реле контроля напряжения трехфазное ZUBR 3F, 5А
Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.
Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.
Стабилизатор напряжения
Релейный стабилизатор напряжения
Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.
Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.
Все устройства такого типа делят на несколько видов:
- Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
- Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
- Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
- Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.
ИБП (источник бесперебойного питания)
Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W
Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.
Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.
Датчик перепадов напряжения
Сетевой фильтр MOST EHV 2м (белый)
Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.
Основные причины возникновения скачков напряжения в сети
Скачки напряжения могут отличаться по величине отклонения от нормы, по своей продолжительности и динамике возрастания/убывания в зависимости от причин их возникновения:
- Большая нагрузка на сеть. Одновременное подключение большого числа электроприборов при недостаточной мощности сети приводит к нестабильности напряжения. Это может быть заметно, например, как мерцание лампочек или внезапное выключение электроприборов. Данное явление встречается часто, особенно по вечерам;
- Мощный потребитель по соседству. Случается, если рядом находятся промышленные объекты, торговые центры, офисные здания с мощной вентиляционной системой и так далее.
- Обрыв нулевого провода. Нулевой провод выравнивает напряжение у потребителей электроэнергии. При его обрыве (сгорании, окислении) часть потребителей получат повышенное напряжение (а другие заниженное), что с высокой вероятностью приведет к выходу из строя незащищенной электротехники.
- Ошибки при подключении. Например, если были перепутаны нулевой и фазный провода;
- Плохая проводка. Сбои возникают из-за изношенности проводки, использования некачественных материалов и неправильно выполненных монтажных работ.
- Удар молнии. Попадание молнии в линии электропередачи может вызывать стремительный скачек напряжения в тысячи вольт. Представляет особую опасность, так как средства защиты не всегда успевают сработать.
Устройство защиты от импульсных перенапряжений (УЗИП)
УЗИП бывает двух видов:
- ограничители перенапряжения (ОПН). В основе этого устройства находится варистор. При нормальной работе сетей, когда нет скачков напряжения на линии, ограничитель напряжения не проводит ток и обладает большим сопротивлением. Как только возникает кризисная ситуация, сопротивление варистора устройства моментально понижается до самого минимального значения. Таким образом, импульс отправляется в заземляющий контур. ОПН таким образом ограничивает колебания напряжения и делает их безопасными. Оборудование и люди, находящиеся в помещении, оказываются под надежной защитой. ОПН занимает немного места, активно используется в частных домах;
- искровые и вентильные разрядники – вариант для сетей высокого напряжения. При возникновении большого скачка напряжения происходит пробой воздушного слоя, фаза замыкается на заземление, и весь разряд идет в землю.
В домашней электрической проводке устанавливаются модульные ограничители перенапряжения. Их монтируют в распределительный щиток, поэтому они совершенно не занимают место. По своей сути, это такой же ограничитель, как и то, что используется в электросети. Заработает он только тогда, когда возникнет критическая ситуация
Но крайне важно, чтобы было проведено заземление электропроводки. Если такой нет, то модульный ОПН будет совершенно бесполезным
Общая информация
Такое устройство защиты предназначено для установки в низковольтные (до 1000 В) силовые сети бытового и промышленного назначения. УЗИП обладает следующими достоинствами:
- Техническая совершенность;
- Эффективность и надежность защиты;
- Невысокая стоимость.
Эти факторы позволяют установить устройство в каждом доме или квартире, и обеспечить надежную защиту всего электрооборудования от импульсных скачков напряжения.
Принцип работы
Основным элементом УЗИП является варистор, который выполнен из специального проводника. Уникальность разработки заключается в способности варистора пропускать электроток при многократно возросшем напряжении. При возникновении импульса сопротивление варистора падает до сотых долей Ома. В результате этого происходит шунтирование нагрузки, преобразование и рассеивание поглощенного импульса в виде тепловой энергии (нагревание корпуса).
Важно! Проводящий элемент варистора теряет свои характеристики после двух-трех разрядов молнии. В большинстве моделей предусмотрено индикаторное окно, через которое можно визуально определить, является ли варистор работоспособным. Также в устройство защиты установлен предохранитель от сверхтоков
Также в устройство защиты установлен предохранитель от сверхтоков
В большинстве моделей предусмотрено индикаторное окно, через которое можно визуально определить, является ли варистор работоспособным. Также в устройство защиты установлен предохранитель от сверхтоков.
Классификация
Нормативные акты предписывают установку трехуровневой защиты от импульсных перенапряжений. Для этого выпускаются и применяются УЗИП трех видов:
- Класс B. Устройство этого типа устанавливается на ВРУ или ГРЩ и предназначено для выравнивания входящего потенциала при прямом попадании молнии или возникновении коммутационных перенапряжений. При воздушном вводе и наличии громоотвода установка этого типа УЗИП обязательна;
- Класс C устанавливается на вводе в местах, где отсутствует вероятность прямого грозового разряда и при подземном вводном кабеле. Также такое устройство рекомендуется для подключения в качестве второго уровня защиты в жилых помещениях. В этом случае УЗИП обеспечивает защиту внутренней проводки, коммутационных соединений и розеточных групп от остаточного перенапряжения;
- Класс D предназначен для монтажа во внутренних электрощитах или непосредственно перед потребителем (электроприбором). Выполняет функцию защиты потребителей от остаточного перенапряжения, прошедшего предыдущие ограничители.
Ограничители перенапряжения D класса отличаются компактными размерами и могут быть выполнены в различном исполнении. Часто их устанавливают в распределительных коробках или на отдельную розеточную группу, к которой подключены электронные приборы.
Наиболее популярными считаются ограничители серии ОПС1, которым отдают предпочтение профессиональные электромонтажники. Рассмотрим эти устройства более подробно.
Демонстрация работы защиты

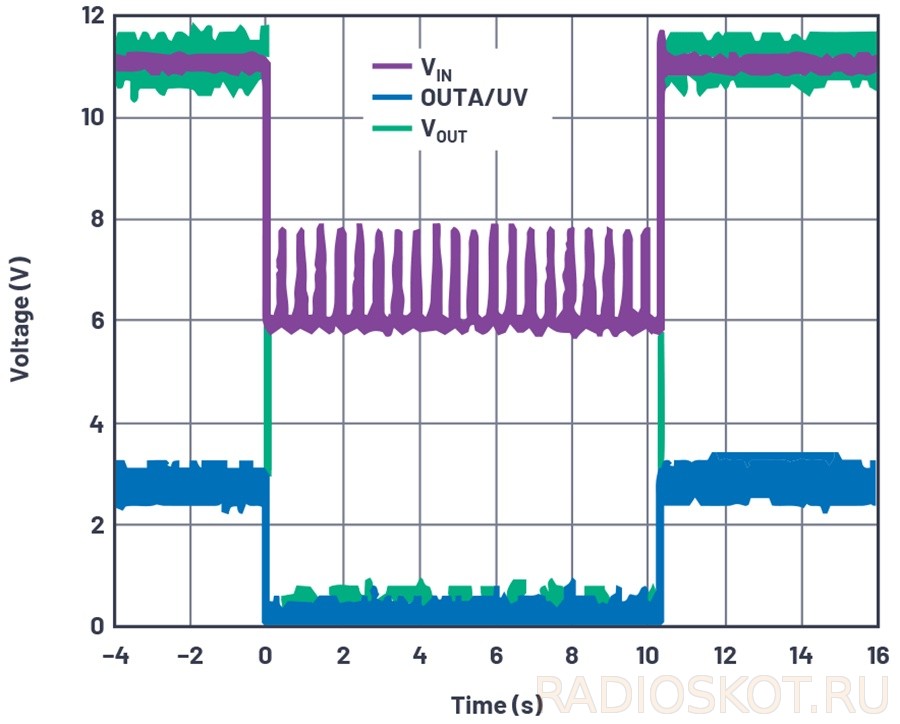

Проведены лабораторные исследования прототипа и результаты показаны на графике. Перед активацией зажигания VIN превышает порог мониторинга 10 В, настроенный для канала A. Вывод UV LTC4368-2 подтягивается выше порога 500 мВ выводом OUTA LTC2966, что позволяет активировать путь питания и VOUT = VIN.
Полная нагрузка. Пуск машины
Во время запуска шина 12 В понижается до напряжения 6 В. Порог контроля падения напряжения (7 В) превышается, и OUTA немедленно отключает вывод UV LTC4368-2. LTC4368-2 в ответ подтягивает вывод GATE к низкому уровню, что вызывает отключение переключающего элемента и падение напряжения VOUT до 0 В. Гистерезис 3 В, запрограммированный резистивным делителем мониторинга напряжения, позволяет LTC2966 игнорировать пульсации на шине при включении стартера. В результате переключающий элемент остается выключенным до конца цикла запуска. Когда цикл запуска завершен, напряжение батареи восстанавливается до номинального значения превышающего пороговое значение 10 В. Вывод OUTA подтягивает вывод UV LTC4368-2 к питанию, и переключающий элемент снова подключается.
Защитные устройства
Можно выделить несколько разновидностей устройств защиты. Отличаются они выполнением разных функций и разной стоимостью.

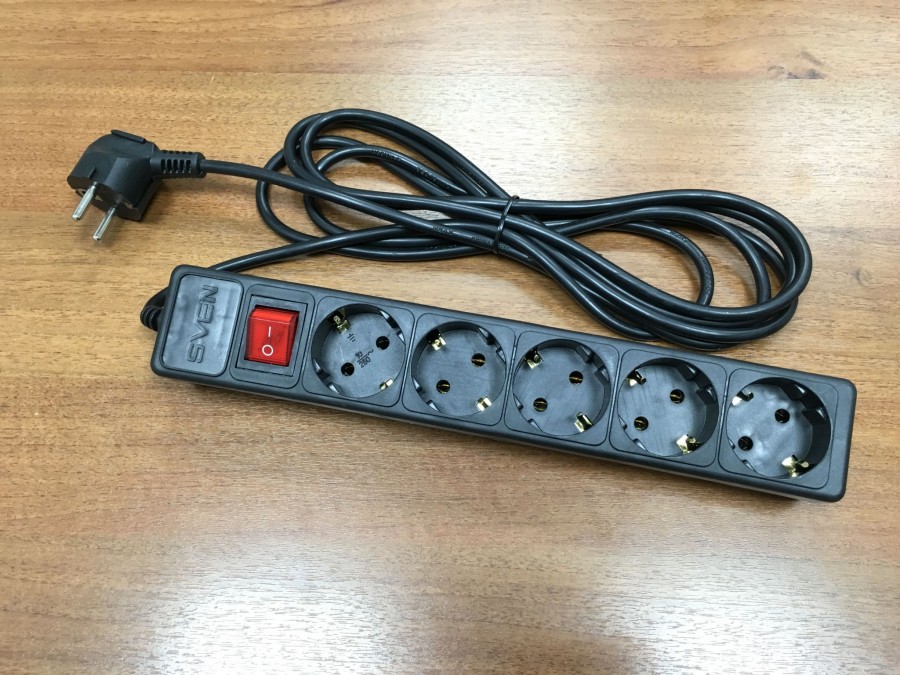

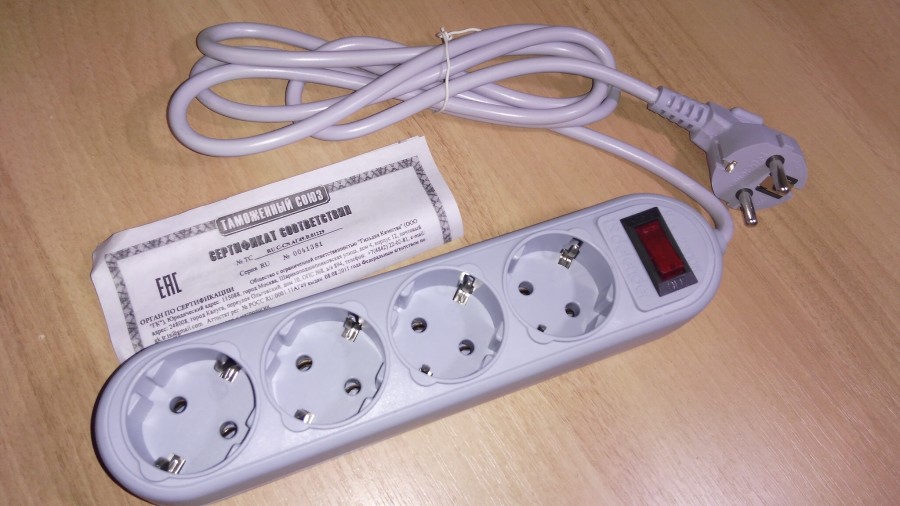

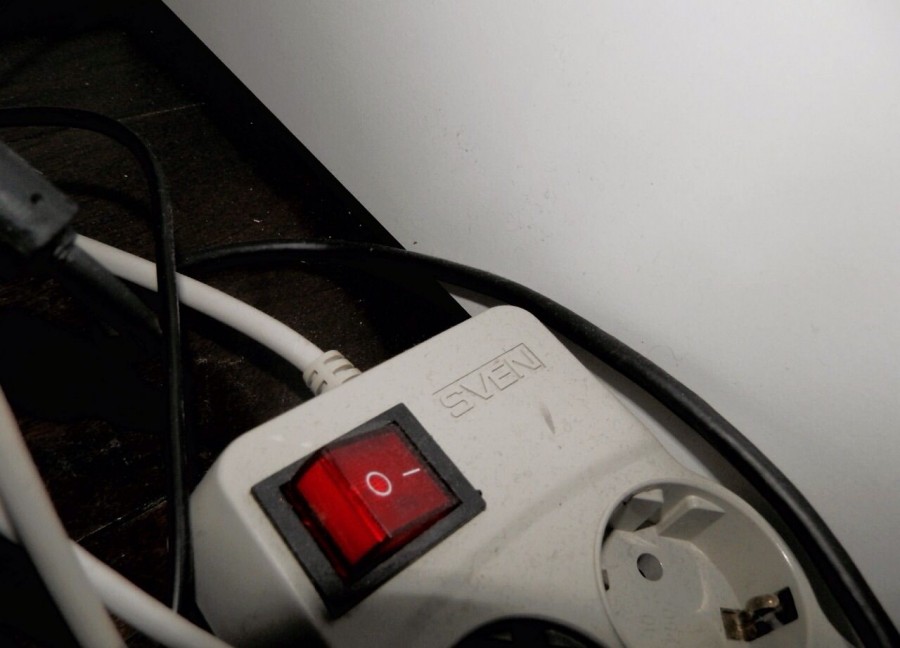

Сетевой фильтр является самым простым и недорогим средством защиты бытовой техники с небольшой мощностью. Он превосходно справляется с бросками, достигающими 450 В.
Основным элементом защиты сетевика является варистор – полупроводник, способный менять сопротивление в зависимости от возникающего напряжения. Именно этот элемент фильтра возьмет на себя удар при серьезном скачке.
Кроме того, фильтр способен защитить технику от помех высокой частоты. Помимо указанных защитных узлов фильтр оснащен плавким предохранителем, который сработает при коротком замыкании.
В качестве защиты электросети на разных ее уровнях – от перехода с воздушной линии на кабельную до конкретных приборов внутри дома – используют модульные ограничители перенапряжения. Являясь по сути разрядником для защиты от перенапряжений, ограничитель в качестве главного рабочего органа имеет все тот же варистор.
Стабилизатор способен выровнять скачущее напряжение в соответствии с номинальным. Если установить рамки, к примеру, в диапазоне от 200 до 250 В, то качественное устройство будет выдавать необходимые 220 В до тех пор, пока напряжение не выйдет за пределы указанного диапазона. Прибор отключит подачу питания до тех пор, пока напряжение не вернется в заданные границы.
Для сельской местности монтаж стабилизатора иногда является единственным средством повышения напряжения до необходимых значений. Стабилизаторы бывают двух видов:
- линейные – к ним можно подключить несколько бытовых приборов;
- магистральные – монтируются на входе электрической сети в дом или квартиру.
Источники бесперебойного питания продолжают подачу напряжения к подключенным приборам даже после срабатывания защитной системы или отключения электроэнергии. Время работы будет зависеть от аккумулятора и мощности потребителей.
Зачастую к ним подключают компьютеры с целью избежать потери данных во время внезапного сбоя. Среди современных устройств зарекомендовали себя модели, способные через USB-порт контролировать редактор текстов (например, сохранить файл) в случае возникновения внештатной ситуации.
Устройства защиты от импульсных перенапряжений в отличие от вышеперечисленных средств превосходно справляются с высоким напряжением. На основе таких устройств можно организовать защиту всех внутренних линий электропередачи частного дома.
Импульсы, которые могут возникнуть из-за грозы, превосходят способности этого устройства. Поэтому сфера применения реле защиты от перенапряжения – электрическая сеть внутри дома.
Для защиты частного дома от скачков напряжения устанавливаются специальные устройства, выбор которых велик. Будет лучше, если работу выполнят профессионалы, поскольку в домашних условиях вряд ли позволят настроить разработанную схему подключения защиты от перенапряжения и тем более провести ее тест в режиме критической ситуации.
Следует также помнить, что все операции с щитком, проводкой и приборами нужно проводить строго при выключенном электропитании.
Чем отличается реле напряжения от стабилизатора?
Напоследок хотелось бы объяснить, в чем разница между реле контроля напряжения и стабилизатором напряжения. Оба этих прибора отключают питание при падении или повышении напряжения до критических показателей. Однако в отличие от реле, стабилизатор также может выравнивать напряжение до показателя в 220 В. То есть если в сети будет длительное время напряжение в 180 В, то реле работающее в диапазоне от 170 до 260 В будет передавать такое напряжение приборам, что конечно же может плохо на них сказаться. А стабилизатор при этом выровняет напряжение и подаст на приборы 220 В. В этом и заключается их принципиальная разница.
Однако стабилизатор напряжения стоит гораздо дороже реле, он больше в размерах и шумноват. Если вы живете в многоквартирном доме и напряжение обычно не падает/повышается, достаточно защитить от серьезных скачков установкой реле. Стабилизатор же потребуется для жителей сельской местности, где линия часто сильно проседает.
Передаем опыт домашним мастерам:
- Соединяем медный и алюминиевый провода: как правильно?
- 6 способов найти скрытую проводку под штукатуркой

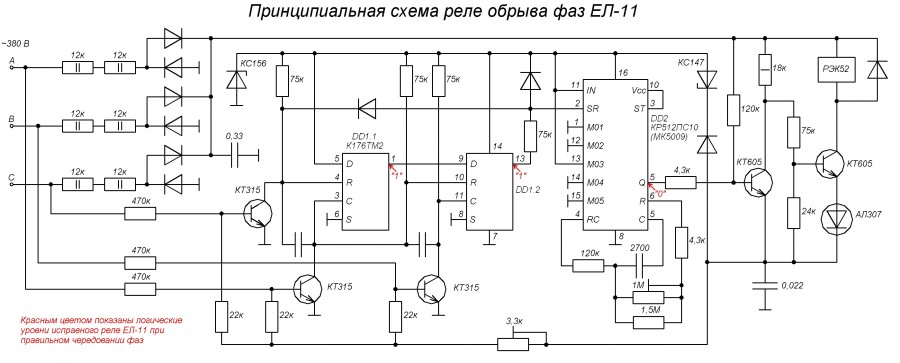

Как работает реле контроля фаз в сети 380В
В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.
Подключение реле напряжения в сети 380В
В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

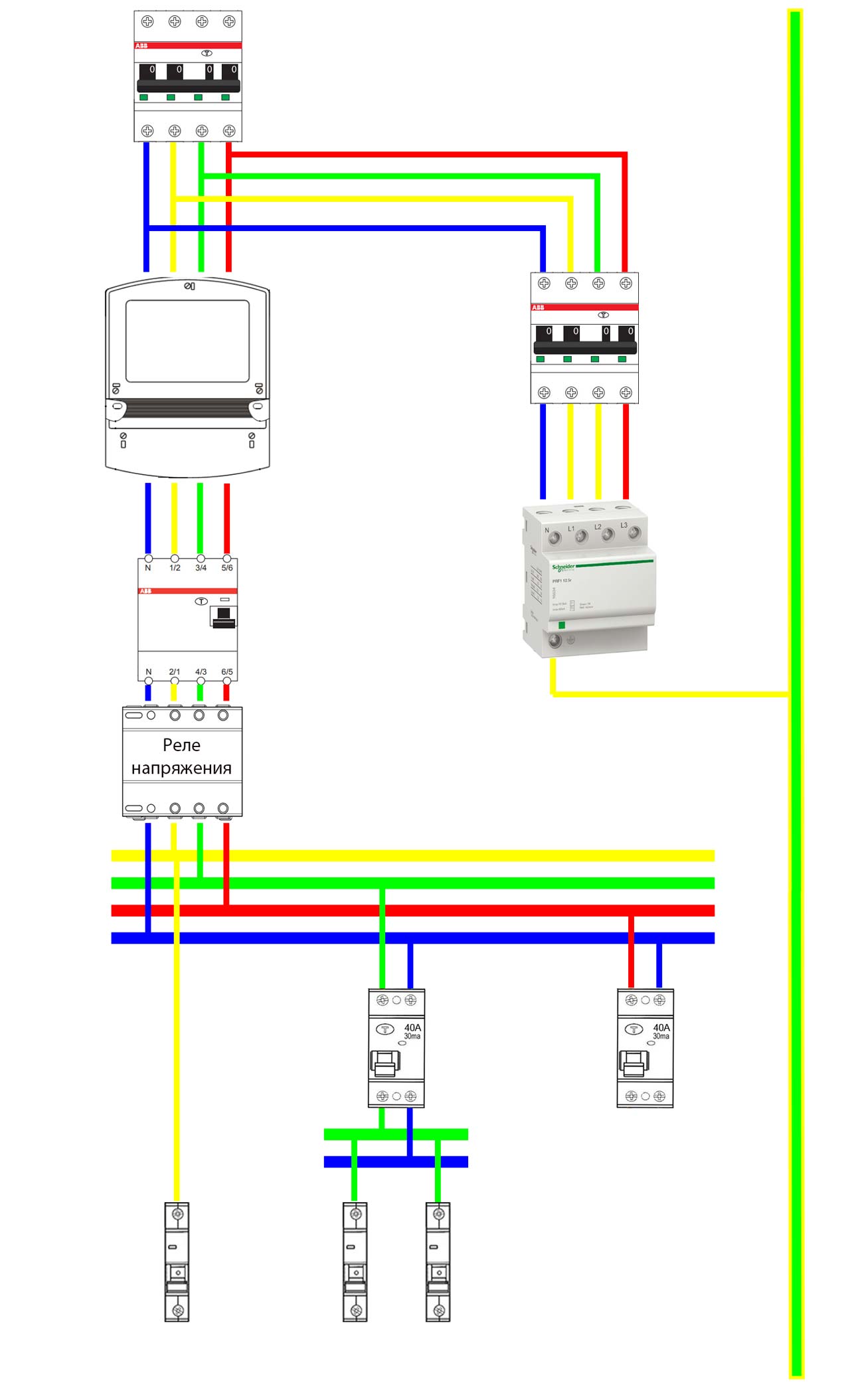

Схема подключения реле напряжения на каждой фазе в сети 380В
Пример видео, где показана работа реле напряжения
Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.
Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

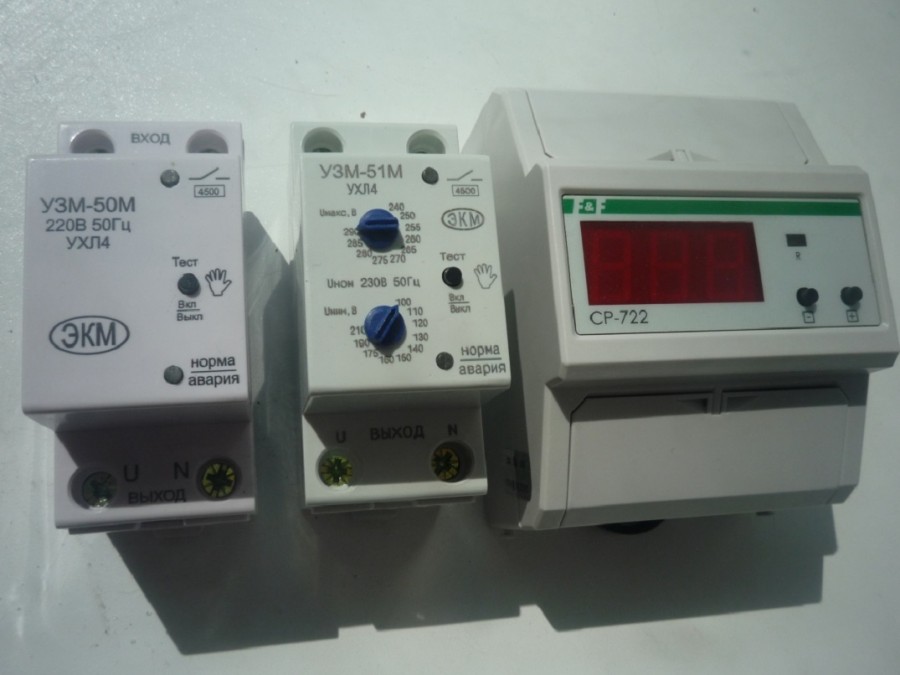

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

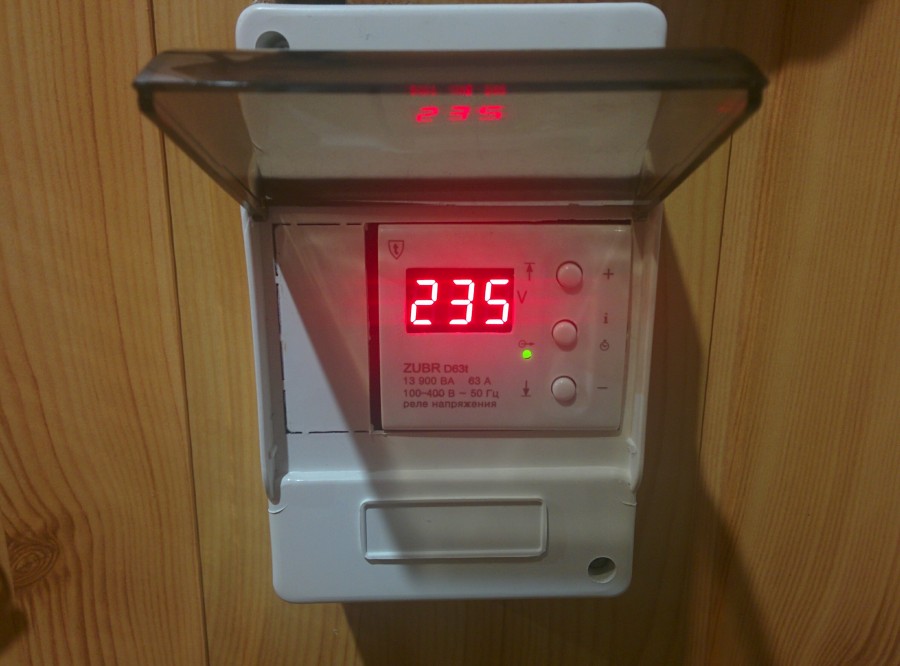

Реле напряжения Zubr (Rbuz)
Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.
Отмечу особенности этого реле напряжения.
Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.
Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.
Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.
Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.
У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева. Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.
Реле Zubr занимает 3 модуля или 53 мм на дин-рейке и бывают только однофазными.
В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.
Автомат или предохранитель перед УЗИП
Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.
Причем специалисты рекомендуют ставить именно предохранитель.
В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?
Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!
Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.
Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.
Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность — отсоединить после срабатывания поврежденный элемент цепи.
УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.
При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.
Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.
И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.
УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:
слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)
длительное перенапряжение (не кратковременный импульс)
Например, при обрыве нейтрали или при длительном однофазном КЗ.
Принцип работы
Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.
Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.
Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!
При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль
Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.
Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!
А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.
Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.
Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.
Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.
Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.
При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.
Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.
Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.

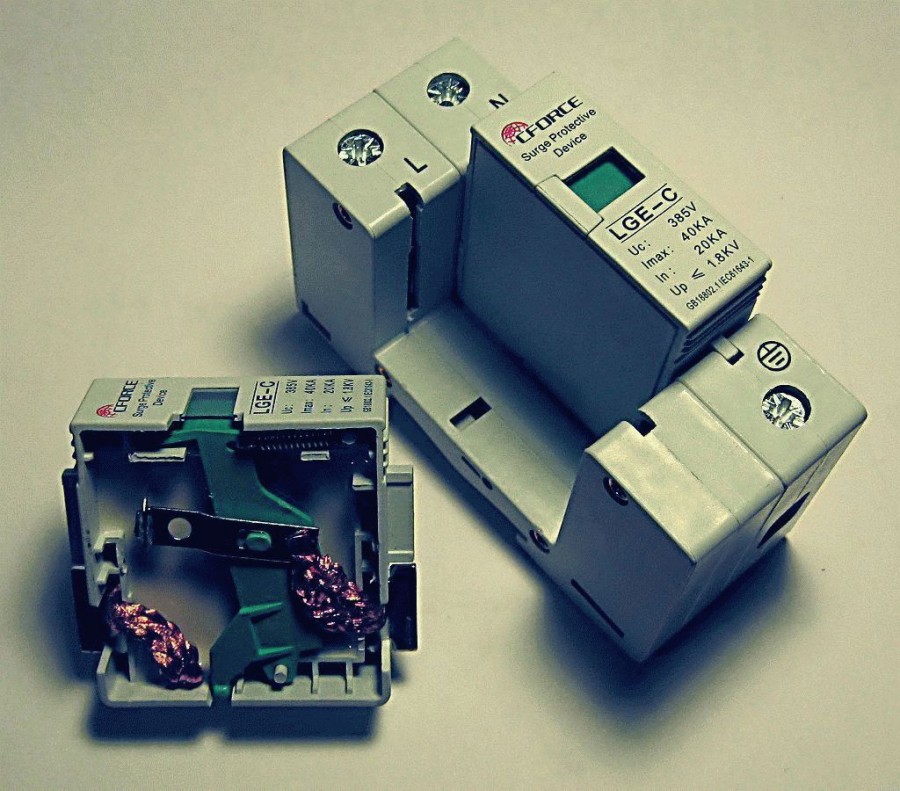

Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.
При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.
Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.
Он должен поменять свою раскраску с зеленого на красный.
Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!
Установка ограничителя перенапряжений
Стандартный разрядник B или C (возможно, B + C) состоит из двух компонентов:
- Основа ограничителя
- Сменная вставка с защитным элементом
Основа
Основание защитного устройства установлено на DIN-рейке TS35. Оно имеет два хомута. Подключите провод фазы ( L ) или нейтральный ( N ) на котором может появиться слишком большой электрический потенциал. С другой стороны подсоедините защитный провод PE, который подключен к защитной линии распределительного устройства.
Защитный проводник должен иметь минимальное поперечное сечение 4 мм2, но не повредит взять ещё больше. В конце концов есть вероятность, что будет течь очень высокий ток.
Есть 3 контакта под терминалом PE. По стандарту в комплект входит вилка, которая вставлена в нужное место и позволяет соединять провода. Благодаря этим зажимам есть возможность удаленного уведомления в случае повреждения вставки или ее перегорания. Этот сигнал может быть подключен, например, к входу блока управления сигнализацией (смотрите схему). В этом случае панель управления будет проинформирована о повреждении вставки размыканием электрической цепи между красным и зеленым проводами.
Вставка
Вставка содержит все наиболее важные элементы, благодаря которым защитник правильно функционирует:
- Класс B (тип I) — основным элементом является просто искровой промежуток.
- Класс C (тип II) — здесь деталь варистор является основным элементом.
Вывод
В заключении следует отметить, что попадание разряда молнии в бытовые электроприборы, электропроводку очень опасно для людей, находящихся в данный момент в непосредственной близости к данным электроприборам. Если бытовой электроприбор, поврежденный разрядом молнии, можно отремонтировать либо приобрести новый, то для человека это может закончиться плачевно.
Также не исключено возгорание техники или электропроводки в результате попадания грозового импульса. Следовательно, нельзя пренебрегать защитой домашней электропроводки от грозовых перенапряжений. А также стараться по возможности отключать сетевые кабели и внешние антенны в случае приближения грозы.
