3 место — Bosch C3: Характеристики и цена

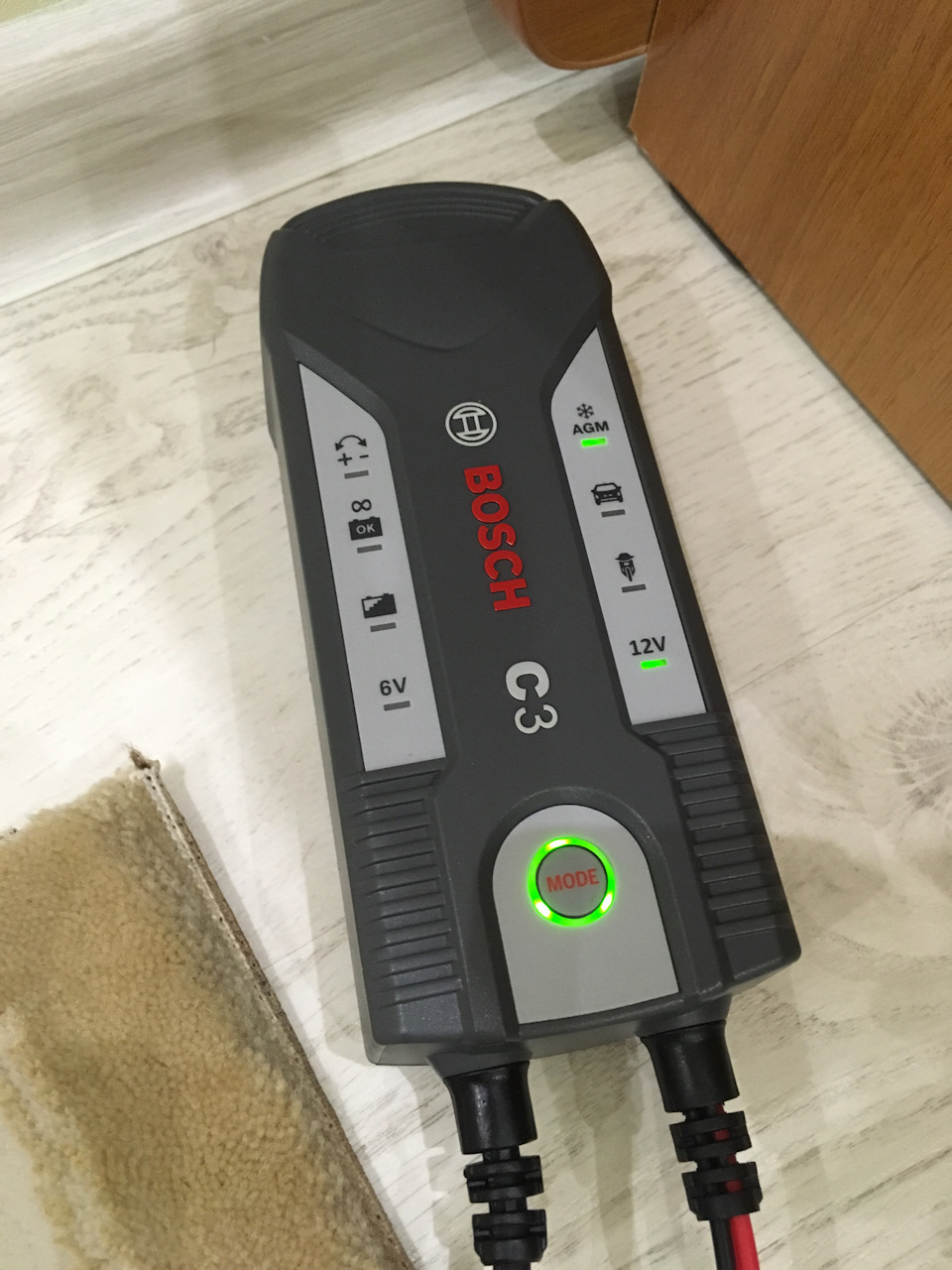

Bosch C3
Модель Bosch C3 выделяется несколькими степенями защиты, большим количество положительных отзывов, а также соотношение цены и качества. Все в сумме дает возможность данному зарядному устройству занять третье место рейтинга.
| Тип | зарядное устройство |
| Напряжение АКБ | 6/12 В |
| Максимальная емкость АКБ | 120 Ач |
| Минимальная ток заряда | 0,8 А |
| Максимальный ток заряда | 3,8 А |
| Напряжение питания от сети | 220 Вт |
| Цена | 3 700 ₽ |
Функционал 4.6/5
Комплектация 4.6/5
Удобство эксплуатации 4.7/5
Надежность 4.8/5
Итого: 4,7/5
Bosch C3: Преимущества и недостатки
+ Небольшой вес;
+ Бесшумная работа;
+ Несколько степеней защиты;
+ Модель стоит своих денежных средств;
+ Удобное крепление;
+ Прочная внешняя конструкция;
+ Преимущественно, положительные отзывы владельцев;
+ Известная торговая марка;
+ Наличие влагозащиты;
+ Заряжает AGM батареи;
+ Зарядка происходит на автомате;
+ Интуитивная понятность эксплуатации;
— Комплектация могла быть и получше;
— Долгий заряд АКБ;
Дополнительные функции
Многие ЗУ имеют ряд дополнительных функций, призванных облегчить жизнь пользователя. Разберем главные из них.
Защита от переполюсовки
Переполюсовка — это неправильное подключение зарядного устройства к аккумулятору: минусовый контакт к плюсовой клемме и положительный, соответственно, к минусу. Это опасная ошибка, которая может привести к тому, что и само ЗУ, и аккумуляторная батарея выйдут из строя. Поэтому защита от переполюсовки необходима каждому современному заряднику.
Она бывает 3-х типов:
- на тиристоре;
- на реле;
- на полевом транзисторе.
Тиристорная схема «забирает» для своей работы около 2 В от выходного напряжения, что заставляет изменять выходные параметры. В некоторых зарядниках, к примеру, для АКБ мотоцикла, которые должны выдавать всего 6-7 В, тиристорную схему применять нецелесообразно.
Реле не приводит к потерям по току и напряжения, но схема с реле всегда «вторичного» действия — чтобы реле сработало, импульс должен пройти. Поэтому оно не всегда успевает включиться и защитить зарядное устройство. Кроме того, реле не сработает, если батарея посажена «в ноль».
Поэтому наиболее оптимальный тип защиты — на транзисторе-полевике. Она лишена вышеперечисленных недостатков.
Если у вашего зарядного устройства нет защиты от переполюсовки — его можно изготовить своими руками при наличии определенных навыков радиомонтажника.
Защита от короткого замыкания
Защита от короткого замыкания необходима для того, чтобы ЗУ не вышло из строя при внезапной неисправности в сети — или от того, что на клеммы подключенного к нему аккумулятора случайно упал гаечный ключ и соединил их напрямую.
Обдумывая, какое зарядное устройство выбрать, нужно учесть, что оно обязательно должно иметь защиту от КЗ. К слову, это все импульсные устройства и многие из трансформаторных.
Защита реализована путем включения в электронную цепь зарядника автоматической схемы, которая мгновенно размыкает выходную цепь при коротком замыкании и обесточивает систему.
Варианты исполнения могут базироваться на электрореле и современных автоматических выключателях (действующих по тому же принципу, что и автоматы в домашнем электрощитке). Последние предпочтительней, т. к. реле имеет традиционную проблему с «запаздыванием».
Помимо вышеперечисленных, качественное зарядное устройство для аккумулятора должно иметь следующие уровни защиты:
1. От перегрузки при работе.
2. От перегрева.
3. От избыточного зарядного тока и напряжения.
4. От перезаряда.
Зарядка постоянным током
Является самым быстрым способом зарядки для аккумуляторов. Применяется постоянный ток в точном значении — 10% от используемой емкости батареи. Показатель станет ниже — батарея не восполнит запас. Показатель будет выше положенных 10% — батарея придет в негодность.
Подзарядное устройство для аккумуляторной батареи подбирает ток, пропорциональный параметрам батареи. Однако дешевые типы зарядников не оборудованы специальными приспособлениями
Важно подбирать модели зарядного устройства (ЗУ), не только со встроенным регулятором, но и с ручной регулировкой. Необходимо следить за ходом зарядки, в противном случае аккумулятор «закипит»
Несмотря на встроенные датчики отключения, время «подпитки» от сети может быть превышено. Характеристики батареи ухудшаются, если использовать подзарядку от постоянного тока, следовательно, постоянно использовать этот метод нельзя.
Схема зарядного устройства на конденсаторах без автоматического отключения
Для тех, кто не имеет достаточного опыта по сборке электронных схем или не нуждается в автоматическом отключении ЗУ по окончании зарядки аккумулятора, предлагаю упрощенней вариант схемы устройства для зарядки кислотных автомобильных аккумуляторов. Отличительная особенность схемы в ее простоте для повторения, надежности, высоком КПД и стабильным током заряда, наличие защиты от неправильного подключения аккумулятора, автоматическое продолжение зарядки в случае пропадания питающего напряжения.
Принцип стабилизации зарядного тока остался неизменным и обеспечивается включением последовательно с сетевым трансформатором блока конденсаторов С1-С6. Для защиты от перенапряжения на входной обмотке и конденсаторах используется одна из пар нормально разомкнутых контактов реле Р1.
Когда аккумулятор не подключен, контакты реле Р1 К1.1 и К1.2 разомкнуты и даже если зарядное устройство подключено к питающей сети ток не поступает на схему. Тоже самое происходит, если подключить ошибочно аккумулятор по полярности. При правильном подключении аккумулятора ток с него поступает через диод VD8 на обмотку реле Р1, реле срабатывает и замыкаются его контакты К1.1 и К1.2. Через замкнутые контакты К1.1 сетевое напряжение поступает на зарядное устройство, а через К1.2 на аккумулятор поступает зарядный ток.
На первый взгляд кажется, что контакты реле К1.2 не нужны, но если их не будет, то при ошибочном подключении аккумулятора, ток потечет с плюсового вывода аккумулятора через минусовую клемму ЗУ, далее через диодный мост и далее непосредственно на минусовой вывод аккумулятора и диоды моста ЗУ выйдут из строя.
Предложенная простая схема для зарядки аккумуляторов легко адаптируется для зарядки аккумуляторов на напряжение 6 В или 24 В. Достаточно заменить реле Р1 на соответствующее напряжение. Для зарядки 24 вольтовых аккумуляторов необходимо обеспечить выходное напряжение с вторичной обмотки трансформатора Т1 не менее 36 В.
При желании схему простого зарядного устройства можно дополнить прибором индикации зарядного тока и напряжения, включив его как в схеме автоматического зарядного устройства.
Как зарядить аккумулятор автомобиля зарядным устройством?
https://youtube.com/watch?v=NtyMNbsod7A
Как пользоваться зарядным устройством для автомобильного аккумулятора?
Пользование любым зарядником хоть автоматическим, хоть ручным сводится к 5-и основным вещам:
- Присоединение проводов к аккумулятору.
- Включение ЗУ.
- Выставление определенных режимов.
- И включения рубильника для начала заряда.
- Отключение зарядного устройства.
Как подключить зарядное устройство к аккумулятору?
Алгоритм зарядки автомобильного аккумулятора:
- Сначала ознакомьтесь с инструкцией по эксплуатации.
- Отыщите хорошо проветриваемое помещение.
- Убедитесь, что в помещение не будет ни каких источников огня.
- Если вы собираетесь заряжать АКБ вне автомобиля, отсоедините провода.
- Вытащите батарею.
- Перенесите батарею с помощью специальных ручек в подготовленное место.
- Очистите клеймы с помощью пищевой соды и воды.
- Не прикасайтесь к белому налету, это застывшая серная кислота.
- Открутите пробки на АКБ.
- Налейте дистиллированную воду в каждое отверстие до нужного уровня. Это следует делать если батарея не обслуживаемая.
- Закройте пробки, если аккумулятор не оборудован пламегасителями положите на пробки мокрую тряпку. Если крышки запечатаны, не трогайте их.
- Расположите зарядной прибор на максимальном расстоянии от батареи.
- Установите переключатель выходного напряжения ЗУ в положения передачи напряжения. Если на ЗУ есть регулятор, установите его на минимальный уровень.
- Присоедините провода зарядника к батареи в соответствии с полярностью.
- Подключите прибор к сети.
- После зарядки отсоедините вилку от розетки.
- Отсоедините провода от источника питания.
- Поставьте батарею на место в автомобиль.
- Присоедините провода транспортного средства.
Кабель для зарядных устройств автомобильных аккумуляторов
Традиционно для зарядников используются два кабеля, сечением не менее 1 мм. Цвета проводов обычно красный «+» и черный «-». В действительности можно брать провода любого цвета, главное соблюдайте полярность.
Для удобства на конце кабеля необходимо прикреплять зажим по типу крокодила. Это позволит проводу надежно держаться и касаться контактов аккумулятора.
Нужные параметры при зарядке постоянным током
Уже доказано, что производить заряд автомобильных свинцовых кислотных аккумуляторных батарей (в основном в автомобилях присутствуют именно такие) необходимо при помощи тока, не превышающего показателя в 10% от емкости всей батареи.
Так, в случае емкости АБ в 55 A/ч, максимальная подача тока заряда должна быть 5,5 А. По такому принципу высчитывается максимальный ток для любой батареи. Можно даже немного снизить подачу тока, но в таком случае процесс заряда будет идти немного медленнее. Накопление заряда будет происходить даже в случае, если ток заряда будет ближе к отметке 0,1 А. Но в таком случае для восстановления емкости необходимо будет очень много времени.
Минимальное время заряда АБ при уровне тока в 10% от заряда составляет 10 часов, но это в случае полного разряда батареи, которого допускать недопустимо. Поэтому на фактическое время до полного заряда влияет глубина разряда.
Чтобы произвести расчет примерного времени до полного заряда, следует выяснить разницу между максимальным зарядом (12,8 вольт) и вольтажом на данный момент. Если эту цифру умножить на 10, то можно получить приблизительно время в часах.
Плюсы и минусы каждого типа
Плюсы зарядно-предпускового устройства:
- малая масса и габариты.
- полностью автоматический режим работы.
- автономность (не у всех устройств).
Некоторые модели представляют собой «повер-банки», то есть аккумуляторы для аккумуляторов. Они вообще не нуждаются в подключении в розетку, их можно возить с собой в багажнике на экстренный случай. Но такие модели — редкость, большинство все же «розеточные».
Автоматический режим работы означает принцип «включил и забыл». Модель с нужным количеством ручных настроек вы можете подобрать по собственному вкусу — есть полностью автоматические, с одной-единственной кнопкой «вкл-выкл», а есть снабженные ручными регуляторами тока и напряжения.
Минус у таких устройств только один: они не в состоянии восстановить заряд в АКБ, который упал до нуля (например, при хранении зимой в неотапливаемом помещении). Либо же заряжать «обнулившуюся» батарею они будут долго, около суток, в зависимости от собственной мощности и ее емкости.
Зарядно-предпусковые устройства могут помочь, если уровень напряжения на клеммах батареи упал не более чем на 50-60%.
То есть, к примеру, если «аккум» легкового автомобиля, который должен выдавать 13 В, выдает 6-7 В.
Плюсы зарядно-пусковых агрегатов:
- возможность экстренного запуска автомобиля с «обнулившейся» АКБ.
- возможность полностью зарядить батарею, емкость которой упала до нуля.
- возможность работать в режиме подзарядки, как аппараты попроще.
- необходимый уровень автоматизации — полностью автоматическое устройство или с ручными настройками — автовладелец может выбрать сам.
Минусы этих аппаратов:
- значительные габариты и масса.
- повышенная стоимость.
- сложность в настройке (не у всех устройств).
- они работают только от бытовой или промышленной сети.
Лучшие пуско-зарядные устройства для автомобильных аккумуляторов
Пуско-зарядки – это приборы, позволяющие быстро зарядить аккумулятор машины в любой ситуации. Они часто используются на автопарках или автосервисах, для экстренной помощи аккумулятору. При составлении рейтинга рассматривалось 9 номинантов, всего отобрали только 4 зарядки с высокой мощностью.
Airline AJS-55-05
Зарядки созданы для автомобилей и мотоциклов разного типа. Модель имеет прочный корпус с переносной ручкой, что делает его более удобным при транспортировке с одного предприятия на другое. Работает за счет ручной регулировки зарядного тока, а также встроенного амперметра. Применяется преимущественно на больших станциях автомобильного обслуживания. Обеспечивает максимальный ток до 55 А, напряжение АКБ составляет 6/12 А.ч.
Достоинства
- Много функций;
- Быстрая подзарядка;
- Обслуживает многие машины;
- Не перегревается.
Недостатки
Высокая цена.
Зарядное устройство для автомобиля выполняет все функции, его часто выбирают станции технического облуживания и автосервисы. Прибор практичный и удобный, имеет не тонкие шнуры, удобные крокодилы, безопасный в использовании.
Artway JS-1014
Компактный прибор с весом 420 г., работает за счет встроенной батареи, ее емкость составляет 14000 мАч. Этого достаточно на большое количество процедур, поэтому прибор будет уместным в разных ситуациях. Дополнительной его функцией является подзарядка мобильного телефона, что тоже очень удобно. Есть встроенный фонарик на случай разрядки ночью. Работает от сети, обеспечивает зарядом даже те аккумуляторы, которые полностью сели.
Достоинства
- Быстро заряжает;
- Надолго сохраняет заряд;
- Есть индикатор;
- Стильное оформление;
- Легкий вес.
Недостатки
Не обнаружено.
Fubag Force 220
Переносное оборудование, которое можно использовать в автомастерской, на СТО, а также в гаражах. Оно обеспечивает быструю подзарядку, позволяет управлять транспортом даже зимой. С помощью специальных зажимов обеспечивается надежная фиксация, а также быстрое подключение. Благодаря встроенной защите предотвращается поломка аккумулятора, он работает не один год. Простое импульсное зарядное устройство для автомобильного аккумулятора подходит под разный транспорт, часто его используют даже для мотоциклов.
Достоинства
- Есть индикатор зарядного тока;
- Хорошая защита от короткого замыкания;
- Две ступени подзарядки;
- Качественные зажимы;
- Быстрая подзарядка.
Недостатки
Не обнаружено.
Fubag Force 220 – практичный прибор, который обеспечивает мгновенную зарядку. Его выбирают, как любители авто для самообслуживания, так и частные предприятия в виде СТО или автосервисов.
Berkut Specialist JSL-12000
Недорогое устройство подходит для быстрой подзарядки любой техники: мотоциклов, авто, легковых автомобилей. Оно поддерживает аккумулятор в рабочем состояние даже при отсутствии функций машины. Модель работает от сети, поддерживает 220 Вт. Уровень подзарядки достигает 70-90%, защищает батарею от «кипения», не теряет ее практичных свойств. В комплекте идут удобные крокодилы и штекер прикуривателя.
Достоинства
- Справляется с функциями;
- Удобно использовать;
- Хорошие крокодилы;
- Доступная цена.
Недостатки
Не обнаружено.
По отзывам можно понять, что этот удобный и вместительный прибор станет хорошим помощником в дороге, сможет вернуть аккумулятору заряд. Он мгновенно заряжает, простой в использовании, его можно возить с собой.
Виды зарядных устройств
Как мы уже выяснили, главная причина разрядки аккумулятора это низкая температура. Но это не все, например, не выключенные габаритные огни тоже «сажаю» батарею или будучи на природе слушали музыку, естественно, на заглушенном авто и подобное.
Любому элементу питания свойственна потеря электроэнергии даже в состоянии покоя. Это обусловлено химическими и физическими процессами. То есть даже при длительном простое автомобильный аккумулятор постепенно теряет заряд.
Естественно для его восполнения потребуется зарядное устройство. Но далеко не все автолюбители умеют правильно их подбирать.
Существует три основных типа автомобильных зарядных устройств:
- зарядно-предпусковой;
- пуско-зарядный;
- портативные зарядки.
В зависимости от условий, следует выбрать тот или иной тип. Ниже рассмотрим их подробнее, чтобы понять, какое устройство для каких случаев больше подходит, плюсы и минусы.
Зарядно-предпусковое устройство
Этот тип прекрасно подходит в случаях, когда нет возможности, в силу каких-либо причин, снять АКБ с машины. Такая ситуация встречается в современных автомобилях с огромным количеством электроники, которую не рекомендуется полностью обесточивать.
На зарядку потребуется достаточно много времени, так как процесс осуществляется при относительно малых токах. Но и аккумулятор нет необходимости снимать и нести в дом. Потребуется только подключить контакты зарядки к клеммам батареи, и включить устройство в сеть 220 В.
Пуско-зарядное устройство (ПЗУ)
Это тип относится к мощным зарядкам. С их помощью можно не только подзаряжать АКБ, но восстанавливать старые батареи. При использовании такого режима аккумулятор следует отсоединить и снять с машины, иначе существует риск сжечь чувствительную электронику автомобиля большими зарядными токами.
У пуско-зарядных устройств, судя из названия, есть еще одна функция, а именно запуск двигателя. С его помощью это можно сделать даже если АКБ полностью разряжена, а нужно срочно ехать. Чтобы произвести такой пуск, достаточно отсоединить контакты бортовой сети и подключить их к клеммам зарядного устройства. Провернуть стартер ключом зажигания, после чего можно отсоединять пусковое зарядное устройство и подключать аккумулятор обратно к авто. Система запитывается от генератора, а батарея во время движения подзарядится.
Портативное зарядное устройство
Имеет внутри встроенную мощную батарею при небольших габаритных размерах. Отлично подходит для автолюбителей не имеющих своего гаража и оставляющих авто на стоянке. Также незаменимо при частых и длительных поездках, если в дороге сядет АКБ, ее можно будет хоть немного подзарядить.
Положительные и отрицательные моменты по типам зарядок
Зарядно-предпусковые. К их плюсам относится:
- легкость и компактность;
- работа в автоматическом режиме;
- полная автономность.
Хотя последнее относится не ко всем моделям зарядок.
Главный минус таких устройств это то, что с их помощью не восстановить разряженный в нуль АКБ. Хотя попробовать можно, однако такой процесс займет очень много времени и может растянуться не на одни сутки. Все зависит от емкости самой батареи и зарядных токов устройства.
Используется на аккумуляторах разряженных на 50 – 60 % не более. То есть при замерах на напряжение он должен показывать значение 6 – 7 В, при полном его заряде 13В.
Зарядно-пусковые устройства. Плюсы:
- срочный пуск двигателя при полностью посаженую АКБ;
- восстановление севших до нуля аккумуляторов;
- возможность работы в нескольких режимах;
- автоматический и ручной режим.
Автовладельцы могут, в зависимости от условий, выбирать зарядку в автоматическом режиме или вручную подстроить под свои нужды.
Минусы таких устройств:
- большой вес и габариты;
- цена.
Сюда также можно отнести и сложность настроек. Необходимо иметь опыт обращения с ними, хотя это касается не всех моделей.
Дополнительные функции
Делают процесс зарядки более удобным, а работу прибора – информативнее:
- Наличие дисплея. Позволяет отслеживать текущий ток заряда, а в продвинутых устройствах на экран выводится информация о текущем режиме, в том числе исходных данных о подключённой батарее.
- Наличие стрелочного индикатора. В отсутствие полноценного дисплея в более простые устройства может устанавливаться аналоговые указатели. Обычно это вольтметр и амперметр, которые показывают силу зарядного тока и его напряжение.
Мнение эксперта
Торсунов Павел Максимович
При подключении к З/У разряженного аккумулятора сила тока будет большой, а напряжение маленьким. По мере роса ёмкости значения будут меняться в противоположную сторону: сила тока падать, а напряжение – расти.
Порядок зарядки
Закончив в предварительной подготовкой, можно приступать непосредственно к заряду аккумулятора. Нужно учитывать тот факт, что электролит имеет свойство испаряться в процессе зарядки, поэтому производить ее в жилых помещениях крайне не рекомендуется.
Также нужно соблюсти правильную последовательность подключения, т.е. сначала лучше осуществить подключение зарядного устройства к АКБ, а потом только в сеть. Кроме того, надо следить за правильностью данного подключения устройства к батарее, ведь в случае ошибки будут повреждены предохранители ЗУ.
Отличают два метода зарядки:
- С помощью постоянного тока. Данный способ зарядки считается наиболее простым, ведь для его осуществления необходимо лишь правильно выставить силу тока при помощи регулятора. Данное значение должно составлять порядка 10% от энергоемкости АКБ. В процессе заряда батареи, данное значение будет постепенно уменьшаться. Окончательным сигналом завершения процесса будет нулевое показание стрелки амперметра. В среднем, весь процесс занимает порядка 13 часов.
- С помощью переменного тока. Данный способ более сложный, потому что необходимо задавать силу тока самому. На начальном этапе, необходимо поставить такое же значение, как и в предыдущем методе — 10% от энергоемкости АКБ. Как только напряжение достигнет 14 В, необходимо понизить силу тока ровно в два раза, после чего заряжать с такими параметрами до 15 В.Как только напряжение дойдет до 15 В, нужно снова понизить силу тока в два раза. Зарядка будет произведена после того, как напряжение будет находиться на одном уровне в течение 60 минут.
Это все, что касается зарядки аккумулятора, которая производится вне автомобиля. Однако, бывают случаи, когда заряжать аккумулятор нужно непосредственно в транспортном средстве. Чтобы правильно произвести этот процесс, лучше следовать нескольким полезным рекомендациям:
- Автомобиль должен располагаться в закрытом помещении, где температура находится на приемлемом для работы уровне. Кроме того, в помещении не должно быть повышенной влажности.
- Перед началом процесса зарядки, лучше дать аккумулятору определенное время на привыкание, т.е. достижения им температуры помещения. В среднем, это достигается за пару часов.
- Также необходимо отключить все электрооборудование, подключенное в сеть. Сделать это лучше на этапе предварительной подготовки, до заряда АКБ.
- Необходимо произвести предварительную проверку, как и в предыдущем способе, когда АКЮ вынимается из авто. То есть, проверить электролит, напряжение на клеммах и т.д.
- В остальном, процесс зарядки аккумулятора практически ничем не отличается от предыдущего способа. Необходимо следить за капотом, чтобы он не захлопнулся в самый неподходящий момент. Если это произойдет, то клеммы будут повреждены, что приводит довольно к неприятным последствиям. Следовательно, нужно правильно подключать зарядное устройство к батарее, т.е. когда отсутствует ток в устройстве.
- Заряжать аккумулятор нужно правильно, постепенно увеличивая силу тока в поэтапном режиме. Делается это для того, чтобы предостеречь устройство от перепадов напряжения.
Видео про внутренние компоненты и обслуживание зарядного устройства (продолжение)
Что такое интеллектуальное ЗУ?
Прогресс не стоит на месте и на смену громоздким трансформаторным зарядным устройствам весом около 20 кг пришли новые ЗУ для авто – интеллектуальные. Они способны реанимировать любой аккумулятор.
Автоматическое ЗУ для автомобиля
Свинцовый аккумулятор авто независимо от состава пластин с годами не изменился и требует такого же ухода, как и его предки. Кислотно-щелочные аккумуляторные батареи служат от 4 до 6 лет, если их правильно обслуживать: следить за уровнем и плотностью электролита. Для того, чтобы АКБ авто была всегда в рабочем состоянии, ее нужно подзаряжать, для этого в гараже нужно иметь зарядное устройство.
Прежде чем выбирать ЗУ для своего автомобиля, нужно изучить характеристики АКБ, установленной на авто. В основном на современных машинах устанавливаются аккумуляторы свинцово-кислотного типа. Параметры батареи следует смотреть на этикетке прибора.
Если говорить о зарядных устройствах, то современные ЗУ для авто могут быть: трансформаторными, импульсными, интеллектуальными и солнечными. Первый вид приборов громоздкий и постепенно покидающий авторынок, хотя он отличается надежностью. В основе второго вида ЗУ лежит высокочастотный импульсный блок питания. Благодаря этому зарядку для АКБ удалось сделать небольших габаритов.
Трансформаторный прибор для зарядки
Интеллектуальное ЗУ имеет небольшие размеры, защиту от короткого замыкания и попадания влаги и пыли. В них все автоматизировано, поэтому нет необходимости в постоянном контроле во время зарядки. Именно, благодаря этой особенности их называют «умными». Это наилучший вариант зарядных устройств для автомобильных аккумуляторов на сегодня.
Принцип работы ЗУ в общем одинаков. Поступающий ток напряжением 220В преобразуется с помощью устройства в ток, напряжение которого снижено почти до номинального для конкретной АБК, а затем на него действует выпрямитель. Для каждого автомобильного аккумулятора условия зарядки отличаются. Например, свинцово-кислотные АКБ нужно заряжать до того, как они полностью разрядятся, поэтому их лучше постоянно подзаряжать.
ЗУ для свинцово-кислотного АКБ
Щелочные батареи авто следует заряжать только после полной их разрядки, так как это отражается на их емкости. Известно, что они имеют «эффект памяти», поэтому если они полностью не будут разряжены, их емкость будет уменьшаться.
Заправка АКБ имеет свои нюансы, но даже исправно работающая батарея авто нуждается в периодической подзарядке. Для поддержания правильного заряда предназначен генератор авто, но со временем качество зарядки может падать, поэтому гарантировать стабильность качества электрического тока невозможно.
Обеспечить качественную зарядку можно с помощью интеллектуального ЗУ, оно имеет следующие преимущества:
- снижает расходы на обслуживание АКБ;
- увеличивается срок службы батареи, правда, он зависит от ее износа;
- с помощью ЗУ можно полностью восстановить работоспособности аккумулятора даже засульфатированного;
- продлевается срок службы пластин;
- процесс зарядки полностью автоматизирован;
- увеличивается и стабилизируется ток отдачи АКБ (автор видео — Аккумуляторщик).
Как правильно заряжать аккумулятор авто?
Зарядка аккумулятора требует строго соблюдения техники безопасности.
- Процесс должен проходить в хорошо проветриваемом нежилом помещении, например в гараже. При заряде выделяются газы, если они будут скапливаться в одном месте, есть риск взрыва.
- Вблизи зарядного устройства нельзя использовать огонь, в том числе курить.
- Прибор подключается сначала к аккумулятору, а затем в сеть.
- Черный провод подключается к минусу, а красный к плюсу.
- Если использовать ток, составляющий 1/10 емкости аккумулятора, заряд до 100 % займет примерно 15 часов.
- Не оставляйте устройство без присмотра.
Описание и принцип работы пуско-зарядного устройства
Здесь особо сложного ничего нет. Сетевое U = 220 В подаётся через выключатель на первичную обмотку трансформатора, а на вторичной происходит уменьшение переменного напряжения. Потом оно сглаживается двухполупериодным или мостовым выпрямителем, собранным на мощных диодах. Далее пульсирующее напряжение может быть отфильтровано посредством электролитических конденсаторов. При необходимости около выхода осуществляется увеличение напряжения, что делается с помощью усилителей, в которых основными компонентами являются транзисторы, тиристоры.
Из недостатков описываемого пуско-зарядного устройства можно отметить разве что солидный вес, что обусловлено установкой мощного и, как следствие, габаритного трансформатора. Ниже – схема двухполупериодного пуско-зарядного устройства своими руками:
В этой схеме задействован лабораторный трансформатор ЛАТР. Вместо двух диодов можно использовать и диодный мост типа КЦ405. Схема пуско-зарядного устройства для автомобиля с усилителем:
Как сделать пуско-зарядное устройство своими руками, чтобы оно наверняка заработало? Нужно соблюдать параметры деталей. Мощность указанных на картинке тиристоров – не менее 80 А (если будет использоваться диодный мост, то от 160 А). Диоды на ток – 100–200 А. Транзистор – КТ361 либо КТ 3102 (можно любой другой с такими же параметрами). Мощность используемых резисторов – от 1 Вт.
Собранное своими руками зарядно-пусковое устройство подключается через зажимы-крокодилы к АКБ в соответствии с полярностью. При нормально заряженной батарее с ПЗУ энергия поступать не будет. Если же АКБ не функционирует, тиристорный переход откроется, и зарядный ток пойдёт на батарею и стартер.
Расчёт обмоток трансформатора
Сначала нужно подобрать магнитопровод, сечение которого должно быть не меньше 37 кв. см. Чтобы рассчитать количество витков в первичной обмотке, необходимо воспользоваться формулами: Т = 30/S, где S – площадь магнитопровода и N = 220*Т, то есть W1 = 220*30/37 = 178 витков. Для обмотки необходимо использовать изолированный провод сечением не менее 2 кв. мм. Формула для вторичной обмотки: W2 = 16*Т = 16*30/37 = 13 витков. Здесь понадобится шина из алюминия площадью 36 кв. мм.
Стоит заметить, что формулы не всегда могут выдавать точное число обмоток (особенно вторичной), поэтому можно применить метод подбора. Намотав первичную обмотку, накрутите несколько витков вторичной и измерьте получившееся напряжение, не обрезая шину. Таким образом нужно добиться на выходе значения 14–16 В.
Дело будет обстоять проще, если у вас имеется ЛАТР – лабораторный трансформатор. От него нужно взять сердечник. Количество витков первичной обмотки – 265–295. Используйте изолированный провод сечением 2 мм. Намотку производите в три слоя. Далее обязательно проверьте значение тока холостого хода (включите мультиметр в разрыв между сетью 220 В и одним из концов обмотки). Прибор должен показывать 210–390 мА. Если показания больше, число витков нужно увеличить, в противном случае, наоборот, уменьшить. Вторичная обмотка разделена на две секции, в каждой из которых 15–18 витков. Здесь понадобится провод сечением 10 кв. мм.
Расчёт выпрямителя
Далее рассмотрены параметры электронных компонентов (помимо указанных выше), применяемых в обеих схемах:
- Диоды. Максимальный пропускаемый ток не должен быть менее 100 А. Это могут быть В200, Д141, 2Д141, 2Д151 и иные аналогичные детали. Вместо КД105 не возбраняется применять КД209 или даже Д226. Стабилитрон – Д808, 2С182 и т. п.
- Тиристоры. I = 80 А и более: ТС185, Т15-80, Т15-100, Т161, Т125 и т. п. Если используется вариант выпрямления тока с диодным мостом, тиристоры будут мощнее вдвойне: Т15, Т160, Т250, Т16 и другие, аналогичные.
- Транзисторы. Здесь важен коэффициент усиления h = 21э. Это КТ361 либо КТ3107 проводимостью n-p-n. Вместо КТ816 подойдёт и КТ814.
- Резисторы. Желательно, чтобы их мощность была не менее 1 Вт.
- Выключатель. Должен держать ток от 6 А.
Подбор сечения проводов
Подбирая выходные провода, которые будут присоединяться к аккумулятору, нужно помнить, что их диаметр не может быть меньше такого же параметра вторичной обмотки. Лучше использовать многожильный медный кабель, используемый в сварочных аппаратах, где каждый проводок имеет сечение 2,5 кв. мм. Такую же площадь должен иметь провод, посредством которого самодельный аппарат будет подключаться к сети. Не забудьте приобрести мощные зажимы-крокодилы для подключения к клеммам АКБ. Здесь тоже рекомендуется использовать изделия, применяемы при сварке («масса»).
Устройства с ручным управлением
Ниже мы рассмотрим лучшие зарядные устройства для автомобильных аккумуляторов (рейтинг за 2020 год)
Калибр УЗ-20А
Отличается прочным металлическим корпусом с перфорацией и вентилятором, что обеспечивает хорошее охлаждение в процессе работы. Рассчитан для аккумуляторных батарей с напряжением 12 и 24 В. Ток заряда – до 20А.
Минимальная емкость заряжаемого акб – 10Ач, максимальная – 300 Ач. Есть антикоррозийное покрытие, защита от короткого замыкания и переполюсовки. Панель оснащена информативным амперметром и индикаторами.
Стоимость от 2500 рублей.
Вымпел Орион 265
Компактный легкий (всего полкилограмма) прибор для 12-вольтовых аккумуляторов, максимальный ток – 7А, минимальная емкость акб – 4,5 Ач. Есть защита от переполюсовки, короткого замыкания и перегрева, уменьшение тока в конце заряда.
Минусы модели – нет режима десульфатации, не самый четкий амперметр. Цена от 1300 р.
FUBAG FORCE 140
Универсальное устройство дает нагрузку 12 или 20 ампер. Отлично подходит для джипов и коммерческого транспорта.
Металлический корпус, охлаждение – через прорези. Вес около 8 кг, удобен для переноса с места на место.
Основные достоинства: мощность в пусковом режиме, качественный амперметр. Из минусов можно выделить отсутствие регулировки тока заряда.
Цена – около 5000 руб.
PATRIOT BCI-22M
Импульсный прибор, простой и интуитивно понятный. Подходит для 12 и 24-вольтовых батарей. Прочный корпус покрыт эмалью, есть встроенный вентилятор. Максимальный тое – 20А, максимальная емкость акб – 400 Ач. Оснащено амперметром, регулятором ограничения тока, электронным управлением.
Из недостатков – относительно высокая цена от 3100 р.
СОНАР УЗ 207.03П
Предназначен для аккумуляторных батарей с напряжением 12В и емкостью от 10 до 180Ач. Зарядный ток до 15А. Быстро и безопасно заряжает акб, благодаря двухэтапной зарядке. Есть ручное ограничение зарядного тока, индикация работоспособности, встроенный амперметр.
Стоимость в среднем 1750 руб.
