Багажник на крышу своими руками: делаем своими руками и правильно крепим автомобильные рейлинги и багажники (85 фото + видео)

Подготовительные моменты

Перед тем, как приниматься за изготовление и монтаж багажника своими руками на крышу автомобиля, владельцу важно выполнить ряд подготовительных работ. К ним относится:

• Подбор наиболее подходящего вида конструкции;
• Выбор основного материала, из которого будет собираться багажник;
• Подбор типа крепления, которое будет использоваться для монтажа готовой конструкции на крышу.

От тщательности проведения этих мероприятий напрямую зависит конечный итог работ.

Выбор вида конструкции

Багажники для крыши легкового транспортного средства бывают двух видов:

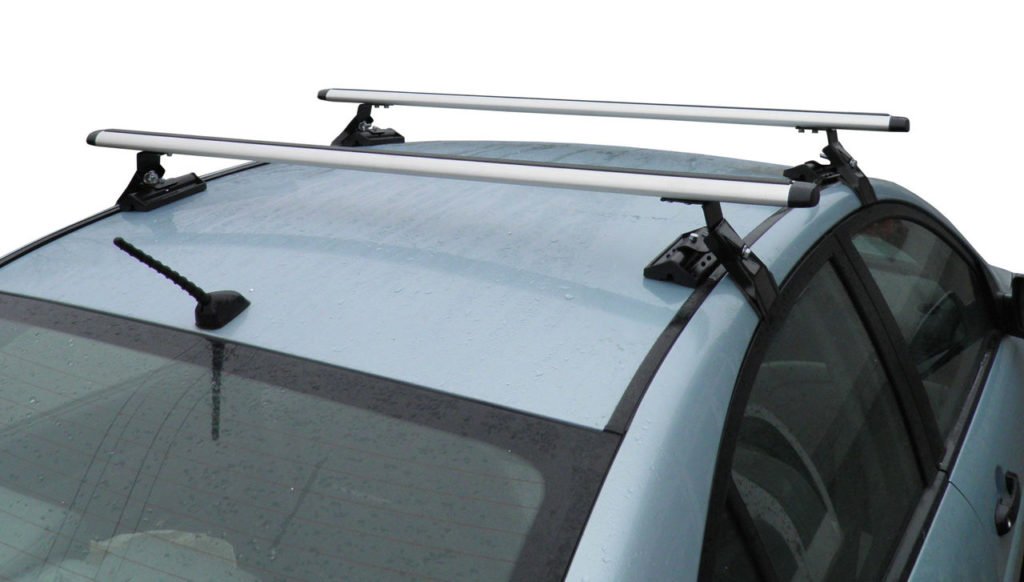

• Решетчатые, или дуги-поперечины;
• Боксы.

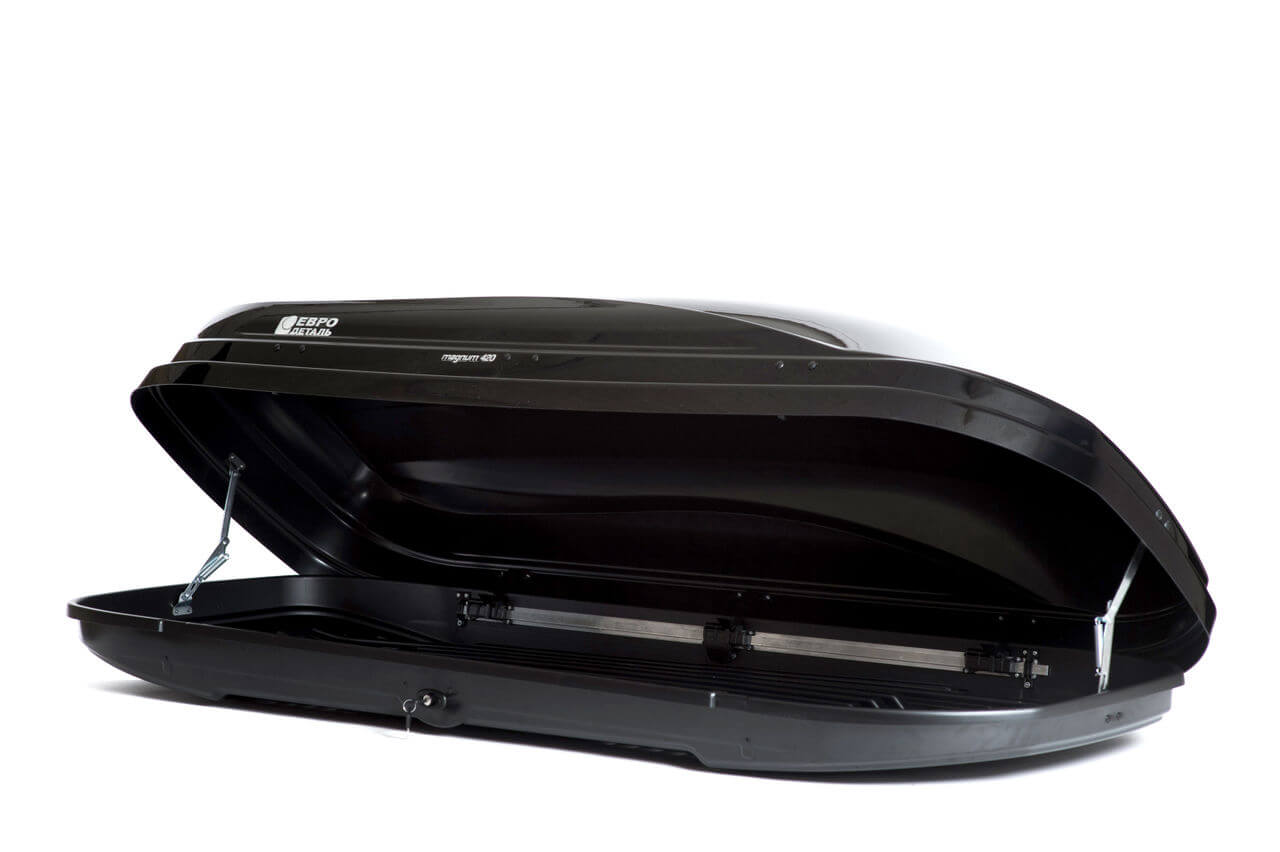

Багажник бокс на крышу автомобиля Дуги-поперечины позволяют перевозить на крыше автомобиля грузы различных размеров. Помимо этого такую конструкцию легко сделать самостоятельно. Багажники боксы хоть и имеют более привлекательный внешний вид, но отличаются небольшой вместительностью. Кроме того самостоятельно изготовить боксы крайне трудно и весьма затратно.

Именно поэтому, рассматривая варианты самостоятельного изготовления багажников на крышу машины, лучше всего остановить свой выбор на решетчатых конструкциях типа дуги-поперечины.

Выбор материала

Планируя собрать и установить самодельный багажник на крышу автомобиля, очень важно подобрать наиболее подходящий для конструкции материал. При этом нужно учитывать, что вес изделия может негативно повлиять на скорость и маневренность машины, а также на расход топлива, существенно его увеличивая

Потому не стоит использовать тяжелые материалы.

Оптимальными вариантами материалов для изготовления багажника являются легкие и мягкие сплавы металлов. Идеально для этих целей подходит алюминий, который еще и обладает защитой от коррозийных процессов. Однако такой вариант багажника будет не из дешевых. Чтобы существенно сэкономить и получить хороший результат работ, в качестве материала можно использовать профильные тонкостенные трубы.

Определяемся с типом крепления

Крепление самодельного багажника на крышу автомобиля может осуществляться такими способами:

1. Штатный монтаж. Может производиться в том случае, когда производитель предусмотрел в крыше транспортного средства специальные монтажные отверстия. Фиксация багажника при этом осуществляется путем его прикручивания болтами к корпусу в нескольких точках по периметру.
2. Универсальный монтаж. Выполняется путем установки специальных креплений в отверстия водостоков.
3. Монтаж на рейлинги. Эти элементы конструкции представляют собой длинные продольные боковые планки, размещенные на крыше машины.

Наиболее удобным и щадящим для автомобиля способом фиксации багажника является его установка на рейлинги. Эти элементы обычно изготавливаются из пластика.

Фурнитура

Практически все производители используют стандартную фурнитуру Eurolock и гидропневматические или пружинные стойки. На самых бюджетных моделях можно встретить и мебельные упоры. Пугаться не стоит. Они вполне справляются со своими задачами, при этом позволяют существенно снизить стоимость комплекта. Правда, служат по времени меньше и требуют дополнительного ухода.

Также при выборе стоит обращать внимание на крепежные элементы к поперечинам. Самые продвинутые производители запатентовали свои собственные «умные» фиксаторы

Их использование существенно упрощает и ускоряет процесс монтажа (с установкой бокса можно справиться без помощника). Все остальные компании для фиксации своих изделий на поперечинах используют стандартные П-образные скобы, которые закручиваются с внутренней стороны бокса при помощи «барашков» или элементов системы быстрого зажима. И тот и другой крепеж вполне надежен. Разница, как мы уже отмечали, заключается лишь в удобстве пользования и скорости монтажа/демонтажа.

Создание эскиза

Первым делом берется лист бумаги, где карандашом наносятся чертежи багажника на крышу автомобиля, который будет изготавливаться своими руками.

Для этого понадобится:

• снять точные размеры с крыши автомобиля;
• определиться с используемыми фиксаторами, будут они заводского производства или самодельными;
• предусмотреть особенности конструкции, которая увеличит удобство ее эксплуатации и будет соответствовать технике безопасности.

Можно рассчитать детали поперечных рейлингов, которые отличаются своей простотой. Или создать многоцелевой экспедиционный багажник с бортиками по периметру и металлической сеткой внизу конструкции.

Для чего нужны рейлинги

Рейлинги на крыше устанавливают для последующего монтажа дополнительного багажника. Это может быть специальная рамная конструкция, автобокс для перевозки личных вещей или инструментов, а также багажник в виде погрузочной площадки или корзины.

К поперечинам на крыше автомобиля, прикрепляют груз и без использования багажника. Например, подобным образом перевозят велосипеды, скутера и крупногабаритные предметы.

Изготовление рейлингов своими руками, позволяет сэкономить деньги на приобретении этого автомобильного аксессуара. При создании поперечин, водитель учитывает особенности своего автомобиля, и личные потребности. Можно сконструировать деталь, имеющую оригинальный дизайн.

При конструировании поперечин на рейлинги, следует учитывать, что при перевозке грузов в дополнительном багажнике, важна прочная фиксация перевозимых предметов. Чтобы груз был надежно закреплен, следует использовать качественные материалы при самостоятельном конструировании поперечин. Готовое изделие должно выдерживать грузы, имеющие вес в диапазоне от 60 до 110 кг.

Для конструирования рейлингов на крышу автомобиля, используют следующие инструменты и материалы:

1. Профиль из металла. Используется для создания направляющих и дуг.
2. Сварочный аппарат, дрель, болгарка.
3. Крепежные элементы (в их роли выступают болты, гайки и шайбы различных диаметров и размеров).
4. Монтажная пена.
5. Термоусадочная трубка.
6. Строительный фен.
7. Краска и кисточка.

Чтобы зафиксировать груз или багажник на самодельных перекладинах, используют:

1. Ремни.
2. Сетку (при использовании корзины).

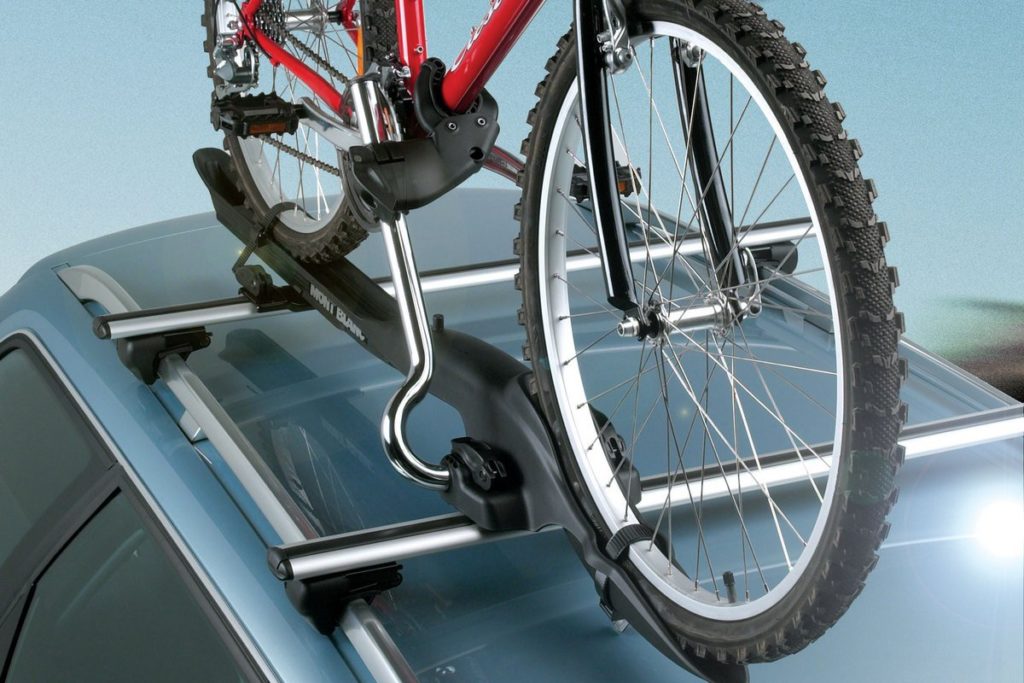

3. Опорные, либо прижимные фиксаторы (предназначены для перевозки сноубордов, лыж или велосипедов).

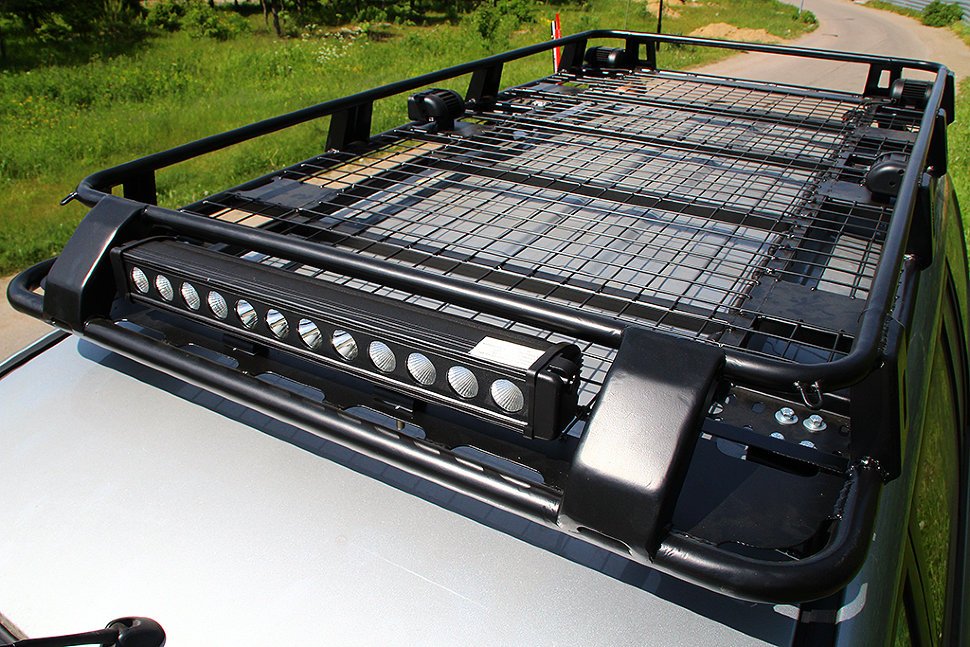

Плюсы и минусы экспедиционных багажников

Если вы всё ещё не уверены, нужен ли вам багажник в подобном месте, ознакомьтесь с преимуществами и недостатками этой детали. Положительные стороны экспедиционного багажника довольно очевидны:

• он позволяет перевозить больше вещей;
• защищает крышу и её лакокрасочное покрытие от внешних повреждений сверху;
• появляется возможность перевозить крупногабаритные предметы;
• при надёжной фиксации груз не упадёт;
• перевозимые предметы не загораживают обзор водителю;
• освобождается место в салоне автомобиля;
• для некоторых конструкций кузова появляется возможность увеличить объём салона за счёт опустевшего багажного отделения;
• можно установить газобаллонное оборудование в освободившийся штатный багажник;
• такую деталь несложно сделать своими руками

К сожалению, есть у такого багажника и отрицательные качества:

• вес перевозимых предметов ограничен грузоподъёмностью автомобиля;
• расход топлива увеличивается на 2 л на каждую тысячу километров при пустом установленном багажнике;
• придётся прикладывать определённые физические усилия, поднимая груз на высоту машины;
• при избыточном наполнении багажника или плохой фиксации можно потерять часть вещей;
• неправильно закреплённые конструкции гремят и мешают водителю;
• аэродинамика автомобиля снижается, за счёт чего уменьшаются возможности при разгоне и манёврах;
• машина становится менее устойчивой к боковому ветру;
• высота автомобиля увеличивается, а значит, следует быть внимательнее при проезде через тоннели или под низкими арками.

Необходимость установки экспедиционного багажника напрямую зависит от особенностей эксплуатации автомобиля. Если вы часто путешествуете, любите кататься с семьёй и друзьями на велосипедах или занимаетесь дачными работами, то подобный элемент автомобиля будет для вас незаменим. Во всех остальных случаях иметь подобный багажник тоже не будет лишним, к тому же его всегда можно демонтировать и оставить в гараже, а при необходимости установить обратно.

Читать далее: Рекомендуемый антифриз для приоры. Как слить и залить антифриз на Ладе Приора? Что лучше для приоры тосол или антифриз. Как выбрать и заменить антифриз на Lada Priora: пошаговая инструкция

Наиболее распространенные типы самодельных багажников — это автомобильный бокс и сварочная конструкция, состоящая из алюминиевых или стальных профилей.

Реечный багажник на крышу является более функциональной конструкцией. Объем реечного отсека на крыше любой модели ВАЗ в два-три раза превышает объем автобокса на внедорожнике Toyota.

Преимущества очевидны:

• конструкцию можно устанавливать временно;
• легкость при перевозке крупногабаритных предметов: труб, велосипедов, досок и пр.;
• защита крыши автомобиля;
• увеличение объема грузового отсека в два-три раза.

Недостатки:

• снижение аэродинамики автомобиля;
• при весе груза на крыше от 50 кг на 10-20% снижается устойчивость авто при боковых порывах ветра;
• управление авто становится более сложным.

Бокс на крышу автомобиля своими руками

Всем привет. На днях увидел во дворе одной из новостроек Самары, вот такой вот автомобиль Лада Ларгус с самодельным боксом на крыше. Подозреваю, что используется для перевозки каких-то либо инструментов — строительных правил, уровней, и всего того, что не хочется перевозить в салоне автомобиля.

При определенных доработках, думаю можно использовать и для перевозки лыж, инвентаря и другого багажа.

Вот собственно сам бокс.

Как видим, конструкция проста, основой несущей части служит фанера OSP. Соединение стенок выполнено алюминиевыми уголками.

Загрузка бокса производится через боковую крышку, для этого предусмотрена дверь с петлями сверху, ручка для открытия и замки защелки.

Крепление автобокса осуществлено на рейлинги с поперечинами, при помощи кабельных стяжек. Через просверленные отверстия в днище бокса.

Раскрыть замок кабельной стяжки очень просто, соответственно снять бокс также можно в любой момент.

Усиление крепления на крыше, чтобы не слетел при помощи того же алюминиевого уголка. С 2-х сторон к каждой поперечине.

Немного виду сзади.

Узел крепления стенок уголком.

Виды сбоку.

Петли и замки крышки.

Не перевелись на русской земле умельцы, поаплодируем авторы работы и давайте обсудим возможные не доработки бокса, чтобы прийти к лучшему решению.

Наверняка, это отсутствие защиты от влаги, и ряд других недоработок.

www.freeseller.ru

Бокс на крышу своими руками. ГОТОВ! — Toyota Allex, 1.5 л., 2001 года на DRIVE2

Хочу сделать что-то подобное .

Нижняя часть будет из алюминиевой композитной панели с продольными усилителями из алюминиевой профильной трубы, верхняя часть из баннерной ткани с полноцветной печатью, Вот нарисовал в размер чертеж.

Вот готова нижняя часть .

Вот усилители

Баннера отдал в печать — макет ВОТ ))))

Ждем баннер, и вот как будет пришита молния с клапаном. Сегодня сделали нижний бортик с отверстиями под клёпки . На передней части по краям решил поставить два супер ярких светодиода . Это мне посоветовал один дальнобойщик. Я его спросил зачем ? Ответ: Типо с этим боксом 80% будешь кататься не в городе а за его пределами. У дальнобойщиков на крыше тоже стоят лампы или диоды . Это для того чтобы когда ночью едешь и когда из — за бугра в дали появляются лампочки то люди автоматом включают ближний свет (Большинство людей ) А когда их нет то переключают только после того как появятся фары встречки . Но пока появляются фары те по шарам дубасит дальний .

Вот и баннера

Вырезаем

Прошиваем на швейной машинке по периметру .Вместо обычных ниток взял рыбацку плетёнку (Плетеные шнуры POWER PRO изготовлены в США из 100%-го микроволокна SPECTRA FIBER)

Вшиваем замок. Я вшил его со стороны обочины, дабы не торчать на дороге во время стоянки и поиска вещей.

www.drive2.ru

Выгоды оборудования багажника на крыше авто

Наличие дополнительного багажного оборудования позволяет в любой момент им воспользоваться. Необходимость в этом может возникать достаточно часто. Примеров, когда багажник на крыше «Мондео» может принести очевидную пользу, можно привести множество. Современные же багажные приспособления, неся владельцу автомобиля практические выгоды, обладают при этом отличными потребительскими характеристиками:

• обтекаемые дуги и тем более рейлинги практически не влияют на аэродинамические свойства авто;
• все конструктивные элементы легко монтируются, равно, как и демонтируются;
• есть множество модификаций поперечин, спецкреплений и других приспособлений, что дает возможность выбора по качеству и ценовому диапазону;
• конструктивные элементы верхнего багажника эстетичны, поэтому как минимум не портят внешний вид авто;
• большой выбор спецкреплений, позволяющих надежно фиксировать и перевозить некоторые негабаритные грузы;
• неплохая грузоподъемность багажного оборудования на крыше, которое способно выдержать вес от 50 до 100 кг в движении.

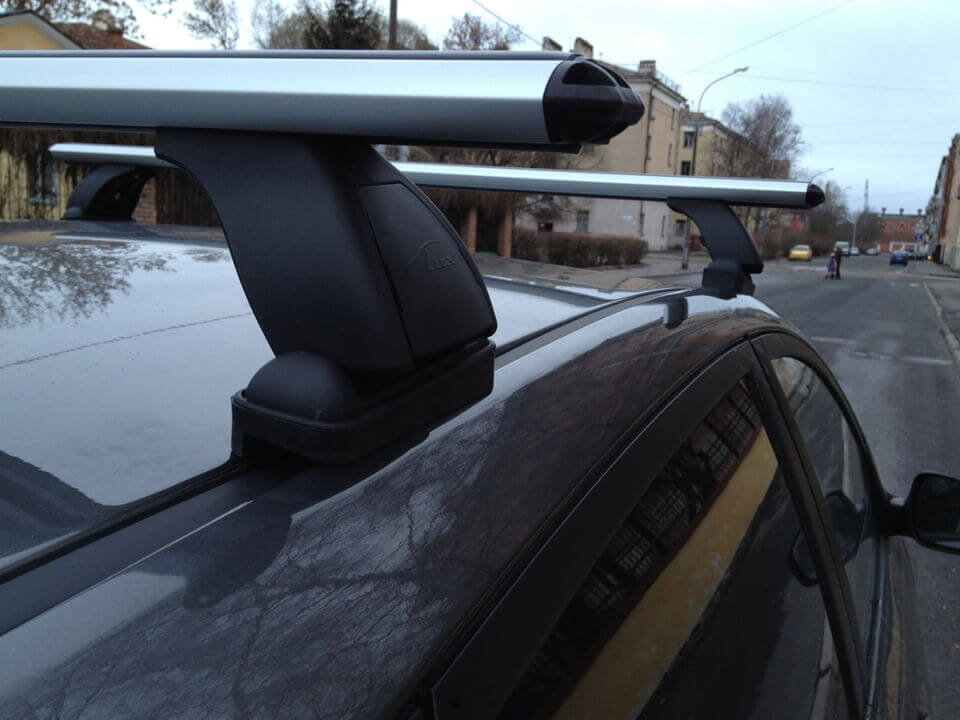

Аэродинамические дуги на Ford Mondeo 4

Радует и то, что каждый год в продаже появляются новинки, расширяющие возможности верхних багажников или улучшают условия их использования. Благодаря такой тенденции все больше автолюбителей приходят к выводу о целесообразности оборудования своего авто дополнительным местом для перевозки багажа.

Как сделать багажник на крышу своими руками

Вообще, багажники для крыш делятся на два вида:

• бокс;
• дуга-поперечина.

Преимущества экспедиционных багажников:

• более функциональный;
• вмещает в себя много разнообразных вещей любой конфигурации;
• вмещает крупногабаритные предметы;
• защищает крышу от повреждений сверху;
• не заслоняет вид автоводителю.

Недостатки экспедиционного багажника:

• ограничение веса багажа;
• расход топлива увеличивается;
• трудность в укладке тяжелого груза;
• при неправильной фиксации есть опасение потери части груза;
• сниженная аэродинамика;
• плохая устойчивость машины при боковом ветре.

Перевозка крупногабаритного груза

Чтобы изготовить самодельный багажник на крышу автомобиля, следует тщательным образом провести замеры линейных размеров крыши. Нельзя, чтобы багажник выходил за границы крыши в области фронтального стекла или создавал бы помеху для дверей. В идеале, лучше следовать размерам заводских багажников, рассчитанных для данных моделей. Размеры можно найти на сайтах производителей, или на крышах автомобилей знакомых и друзей. Дальше необходимо определить вид багажника. Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа. Определение количества креплений для багажника на крышу автомобиля своими руками:

• четыре точки опоры подойдут для хэтчбеков и седанов;
• если длина крыши свыше 2,5 метров, то лучше сделать шесть креплений.

Статья в тему: Что является причиной появления черного выхлопа, в чем опасность и как бороться

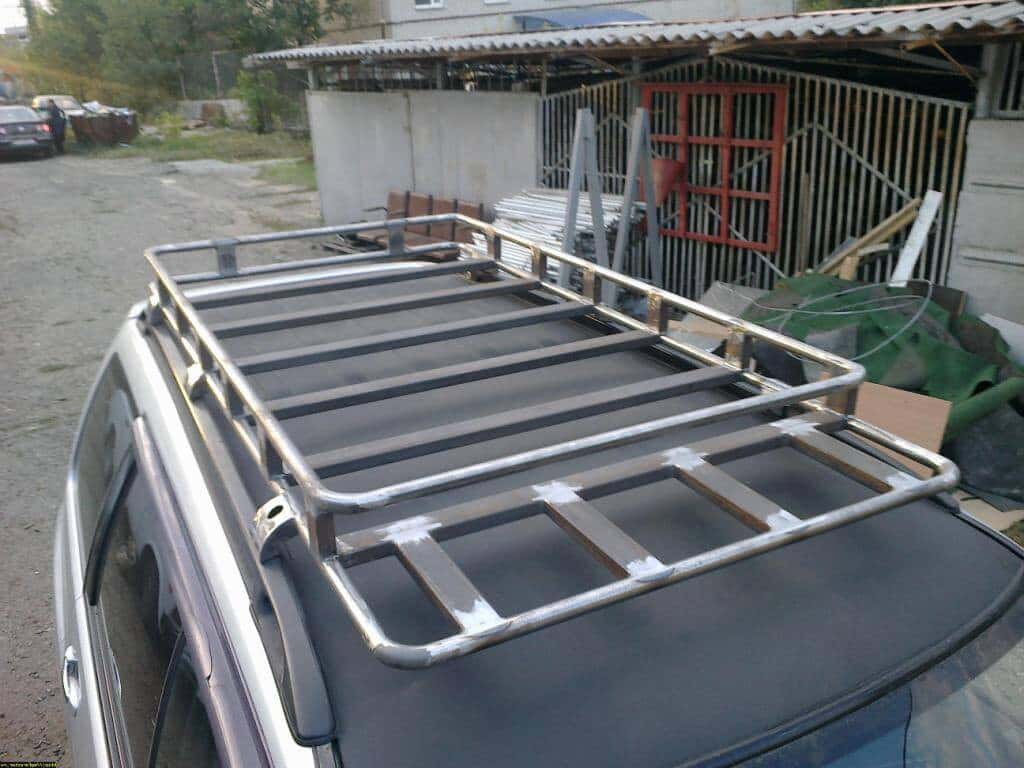

Самодельный багажник с бортиками

Теперь необходимо изготовить чертежи экспедиционного багажника с указанием размеров. Так же можно работать по эскизу заводской модели. Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава. Он легко режется, гнется, не подвергается коррозии и имеет небольшой вес. Сооружение же из стали будет тяжелым, что в свою очередь будет уменьшать вес перевозимого груза. Потребуется каркас из профильной трубы сечением 20х30 мм и толщиной стенок 2 мм. Не желательно использовать круглые трубы, так как при транспортировке груз с них соскальзывает. Так же понадобятся инструменты и компоненты:

• сварочный аппарат;
• электроды;
• линейка;
• рулетка строительная;
• угловая шлифовальная машинка;
• диски по металлу;
• дрель;
• сверла;
• насадка для зачистки сварных швов;
• комплект монтажных компонентов;
• хомуты для креплений глушителей;
• монтажная пена;
• краска по металлу (желательно под цвет машины).

Чертеж самодельного багажника

После того, как чертеж готов, а инструменты и комплектующие приобретены в полном объеме, можно приступить к изготовлению поперечины для багажника на крышу:

1. Определить длину поперечен. Они должны быть одинаковые по своим размерам.
2. Нарезать профилированную трубу на несколько частей чтобы получились продольные и поперечные направляющие.
3. Сварить части багажника, зачистить сварочные швы.
4. Заделать их монтажной пеной изнутри и снаружи. Обычно хватает одного баллона.
5. После полного высыхания и затвердевания пены, стачить ее шлифовальной машинкой. Изначально надо сделать поперечины в форме параллелепипеда. Затем, по желанию, им можно придать закругленный вид. Главное, чтобы они смотрелись по отношению к машине, как «родные».
6. Затем, для прочности, покрыть пену стеклотканью в 2-3 слоя. Желательно, брать ткань прочностью не менее 300 г/м2.
7. Для привлекательности, поперечины можно покрасить в любой цвет (обычно берут черный, или в цвет машины).

Статья в тему: Mitsubishi Lancer Evolution X, обзор Джереми Кларксона

Как сделать поперечины своими руками

Самостоятельное изготовление багажника на рейлинги автомобиля позволить сэкономить приличную сумму денег, не требуя при этом никаких особых навыков.

Существует несколько способов изготовления поперечин, все они отличаются по сложности и практичности.

Профильная труба

Самый простой и быстрый метод. Необходимо подготовить профильную трубу (20×40) и 4 хомута для крепления. Дальнейшие действия выглядят так:

• определяемся с размерами перекладин и делаем заготовки из металлопрофиля;
• сверлим отверстия для хомутов, которые в дальнейшем будут фиксировать рейку;
• заготавливаем металлические пластины, которые также предназначены для крепления поперечины;
• покрываем все детали термоусадкой или краской;
• монтируем конструкцию на рейлинги.

Профильная труба 20х40 для изготовления рейлинга

Такой багажник рекомендуется использовать только при перевозке груза, поскольку он не отличается хорошей аэродинамичностью и будет создавать дополнительный шум при езде.

Мебельный профиль

Практичный вариант, предотвращающий возникновение лишнего шума. Из материалов понадобятся:

• мебельный профиль с толщиной стенки 1 и более миллиметров;
• U-образные крепежные элементы;
• шайбы, гайки и болты;
• резина толщиной около 1 см;
• заглушки.

Процесс изготовления отличается простотой, самое сложное в нем – это качественное произведение замеров. Этапы работы:

• сверлим отверстия в профиле, учитывая при этом ширину профиля и диаметр U-образного крепежа;
• окрашиваем перекладины в необходимый цвет;
• на U-образное крепление надеваем уплотнительную резину (для этих целей идеально подходят пористые трубки, при помощи которых утепляют трубы);
• собираем конструкцию. Крепежные элементы устанавливаем под рейлингами, надеваем перекладину через просверленные отверстия. Между перекладиной и рейлингами кладем резину, которая будет выполнять функции уплотнителя и изолятора. Зажимаем конструкцию.

Основным преимуществом данного вида изготовления является то, что поперечины могут устанавливаться на разном расстоянии, которое определяется габаритами перевозимого груза и маркой авто

Однако важно знать, что максимальная грузоподъемность таких багажников на рейлинги – не более 60 кг

Рейлинги своими руками

Аэродинамический профиль

Вариант для тех, кто имеет опыт работы со сварочным аппаратом, а в рейлингах транспортного средства имеются специальные крепежные отверстия. Для работы понадобятся:

• аэродинамический металлопрофиль;
• металлический уголок (50×50×4 мм);
• крепежные элементы (шайбы, гайки, болты);
• краска и кисть;
• сварочный аппарат;
• защитная маска для глаз и органов дыхательной системы.

Алгоритм действий таков:

• нарезаем профиль необходимой длины, учитывая то, что по бокам будет привариваться уголок;
• уголок нарезаем на куски по 25 см, на нем отмечаем и высверливаем отверстия для крепежа;
• свариваем профиль и уголки;
• зачищаем сварные швы, отверстия обрабатываем антикоррозийным средством;
• окрашиваем готовую конструкцию (лучше делать это через некоторое время после сварки, иначе краска быстро отслоится);
• после высыхания краски можно приступать к монтажу.

Весь процесс занимает около 2-3 часов времени, а монтаж готовых поперечин – не больше 15 минут.

Бывалые автомобилисты подсчитали, что самостоятельное изготовление поперечин на рейлинги обходится в 2-3 раза дешевле, нежели приобретение готовых. А при правильном подходе их качества и внешний вид ничем не уступают фабричным устройствам.

Похожие публикации

Плюсы и минусы самостоятельно изготовленного багажника на крышу

Главное преимущество самодельного багажника ― бюджетная стоимость. Можно изготовить корзину из подручных материалов. Сам чертеж предельно прост.

Багажник на крыше

Сложно поставить багажник в том случае, когда комплектацией авто не предусмотрен багажник вообще: придется нарушать целостность крыши, монтировать хомуты и кронштейны.

Недостатков у самоделок больше:

• Невыверенная форма багажника автоматически увеличит расход топлива. Возникает парусность, на скорости на трассе ухудшается управление.
• Неправильные расчеты грузоподъемности могут привести к тому, что рейки погнутся, крыша деформируется.
• Установка хомутов без последовательной обработки металла может спровоцировать коррозию, привести к попаданию влаги в салон.

Если нет опыта сварочных работ, изготовить прочную, пусть и простую основу из 5 планок сложно.

Дополнительные устройства для экспедиционного багажника

Интересно, что на верхний багажник можно дополнительно установить некоторые приспособления, облегчающие жизнь водителю. Так, например, если вы часто бываете на даче и возите с собой специальный инвентарь, конструкцию можно оснастить специальным креплением для лопаты. Это же крепление можно использовать в поездках на рыбалку для фиксации удочек.

Также на багажник можно легко установить крепление для антенны радио, которая значительно улучшит приём сигнала. Если же вы часто катаетесь за городом, в местах с большим скоплением деревьев, то вам необходима такая вещь, как веткоотбойники. Одной из сторон их можно закрепить на каркасе экспедиционного багажника, и уберечь тем самым лобовое стекло от повреждений.

Но самым популярным дополнительным оборудованием для этого элемента автомобиля являются элементы освещения, так называемые люстры.
Они представляют собой ряд фар, освещающих большее пространство перед автомобилем, чем обычные ближние и дальние лампы. Многие устанавливают на багажник противотуманные фары, однако принцип подачи и рассеивания света в них не очень хорошо подходит для освещения сверху. Сегодня в продаже можно без труда найти специальные лампы для верхних источников света.

Как видите, самостоятельное изготовление багажника — далеко не самая сложная процедура. Конечно, при изготовлении полной конструкции с дном и бортами вам нужно иметь определённые навыки сварки металлических конструкций, а также специальное оборудование. Поэтому в некоторых случаях может быть целесообразно рассмотреть вариант с покупкой и установкой уже готовой детали.

Часто автомобилистов беспокоит проблема отсутствия свободного места в автомобиле, необходимого для транспортировки вещей, оборудования, техники, строительных материалов или других предметов. Многие авто просто не предназначены для перевозки каких-либо дополнительных вещей и грузов. Если вы часто выезжаете на такие мероприятия, как рыбалка, охота с друзьями, или в путешествие с семьей на море, то вам необходимо задуматься о дополнительном месте на вашем автомобиле для транспортировки груза. К сожалению, в большинстве авто при покупке, в комплекте не предусмотрен дополнительный багажник для крыши.

Самодельный багажник

Хорошим вариантом будет сделать самодельный багажник, предназначенный для крыши автомобиля. Этот вариант является очень экономичным, и при небольшом количестве затраченных усилий, вы сможете приобрести бесценный навык в проектировке, расчетах и изготовлении конструкции своими силами.
Такие самодельные багажники называют экспедиционными, так как на такую конструкцию нельзя класть слишком тяжелые вещи, но на них можно перевозить все то, что вам необходимо для поездки: палатки, велосипеды, лыжи, матрасы, зонты, сноуборды, удочки, или целые комплекты одежды.

Также очень популярным видом самодельного багажника является авто бокс.
Преимущества данной конструкции заключается в том, что перевозимые вещи будут в безопасности даже при плохой погоде, а сама конструкция авто бокса, изготовленная с обтекаемой формой, не будет влиять на свойства аэродинамики и расход топлива вашего автомобиля. Сейчас при покупке авто очень редко предоставляют багажник в комплекте, несмотря на наличие специально оборудованного места и крепления для его установки. Поэтому можно сделать багажник своими руками исходя из нужных параметров вашего авто.

Виды и фото самых распространённых конструкций

Для начала стоит определиться с видом багажника на крышу автомобиля, который необходим именно вам. Различают несколько типов конструкций:

• багажник универсального типа. Представляет собой несколько поперечных реек и фиксирующих скоб. Подходит практически для всех моделей автомобилей: от грузового «Соболя» до крутого «Джипа»;

Универсальный багажник с креплениями без труда устанавливается на гладкую крышу авто

Экспедиционные багажники чаще всего устанавливают на внедорожниках

Багажник для велосипеда незаменим для любителей природы и велопрогулок

Багажник-кофр на крышу представляет собой самый удобный, но довольно дорогой вариант

Видео: как сделать хороший багажник своими руками

И также стоит обратить внимание на то, что багажник вряд ли будет нужен вам постоянно, поэтому стоит подумать о том, чтобы сделать его съёмным, и пользоваться им по мере необходимости

Изготовление автобокса – важные детали

Основание должно изготовляться из легкого и в то же время очень прочного материала. Отличным вариантом являются алюминиевые швеллеры. За счет небольшого веса конструкции в итоге удастся снизить расход топлива.

Чтобы собрать основание, стоит взять болты. Они обеспечивают надежный монтаж, кроме того конструкция становится разборной. Для жесткости груза на основание фиксируется поликарбонат. Практичным решением является использование композитной панели. По бокам делаем буртик, надежно фиксируем его посредством клепок или замков, исходя из вида материала.

Некоторые владельцы машин пользуются баннерной тканью. Она отличается влагостойкостью и светостойкостью, а также презентабельным внешним видом. В этом случае можно даже заказать печать оригинального изображения. Также допускаются и другие ткани, свойства которых схожи со свойствами брезента.

Во время раскройки ткани рекомендуется установить дополнительный защитный клапан. Также будут полезны молнии для горнолыжного спорта.

Экспедиционный багажник типа «корзина»

Технология изготовления экспедиционного багажника будет на порядок сложнее. В этом случае потребуется предварительно составить чертёж. Кроме того, не обойтись без сварочного аппарата и умения обращаться с металлом.

Чертёж конструкции

Возьмём за образец самодельный багажник для Chevrolet Niva. Длина багажника составит 163 см, ширина — 123 см. Для изготовления экспедиционного багажника потребуется металлопрофиль 15Х15 (ок. 9 п. м.), 20Х20 (ок. 7 п. м.), 25Х25 (ок. 7 п. м.) и 30Х20 (ок. 6 п. м.).

Экспедиционный багажник на Ниву по этому чертежу вполне можно сделать самостоятельно

Последовательность действий мастера:

1. Начинаем изготовление багажника с основания: варим периметр. Продольные направляющие — из профиля 30Х20, поперечные перемычки — из профиля 20Х20.
2. Ввариваем в периметр несущие перемычки из профиля 30Х20. За них платформа будет крепиться к рейлингам.
3. Сокращаем расстояние между несущими перемычками, вваривая дополнительные поперечные из профиля 20Х20.
4. Изготавливаем дугу, которая будет расположена спереди в целях улучшения аэродинамики: от краёв профиля отмеряем по 5 см и вырезаем треугольный сектор, после чего загибаем профиль. Привариваем дугу с внешней стороны периметра.
5. Для повышения прочности конструкции скрепляем перемычки между собой отрезками профиля 15Х15. При желании перемычки, не являющиеся несущими, можно заменить металлической сеткой или листовой нержавеющей сталью.
6. Делаем бортики. Профиль режем на куски длиной 6–10 см и привариваем к основе. При желании их можно посадить на резьбу — тогда бортики и верхнюю часть багажника можно будет снимать.
7. Настал черёд верхней перекладины. По своим размерам она должна повторять нижнюю, однако боковые перекладины должны быть чуть короче, а стойки, соединяющие их с основой, располагаются под углом для улучшения аэродинамики.
8. Крепим багажник способом, аналогичным вышеописанному. Важный момент: для равномерного распределения веса экспедиционный багажник следует крепить на шесть точек.

В случае если у автомобиля нет рейлингов, придётся изготовить опоры самостоятельно из куска листового металла. Можно поставить на кронштейны, но для этого придётся сверлить кузов.

Экспедиционный багажник отличается повышенной по сравнению с обычным багажником функциональностью.
Например, к нему можно прикрепить противотуманные фары — достаточно приварить кронштейн крепления фары к наклонному соединительному элементу спереди (см. пункт 7).

Кроме того, в экспедиционном багажнике удобно возить лопату. Зафиксировать её можно при помощи обычного крепления для труб.

Разновидности багажников

Грузовой отсек на верху авто, как правило, используется редко: багажник для велосипеда, например, может потребоваться несколько раз в год. Поэтому владельцы отдают предпочтение съемным конструкциям, которые легко устанавливаются при необходимости и так же просто демонтируются. Любой багажник снижает аэродинамические показатели машины, увеличивает расход топлива и может усложнить управление.

Изделия различаются по конструкции, материалу, типу монтажа и назначению. В зависимости от того, какие грузы планируется перевозить, выбирают и тип багажника. Для дальних поездок удобным будет экспедиционный, если планируется единичный перевоз канистры или колес, достаточно установить продольный или поперечный профиль.

По конструкции

Самые распространенные конструкции:

• поперечины;
• автобоксы;
• экспедиционные;
• специализированные.

Багажник для велосипеда

Специализированные багажники предназначены для перевозки конкретных предметов и имеют специальные фиксаторы, крепежи и ремни, например, для установки лодки или велосипеда. Не всегда габаритный груз можно перевозить на крыше (по правилам, выступающая часть багажника спереди не должна навивать над лобовым более чем на 20 см, груз не должен выступать сзади за общие габариты авто). Для масштабных перевозок лучше использовать фаркоп и прицеп.

Экспедиционные отсеки – это корзины с бортами, которые устанавливаются на поперечины (рейлинги) или имеют индивидуальную конструкцию и устанавливаются на крышу.

Автобоксы бывают жесткими и мягкими. Легкие закрытые отсеки изготавливаются под определенную марку, имеют оптимальные формы для нивелирования снижения аэродинамики, предусмотренный крепеж. Жесткие кофры предназначены для перевозки личных вещей.

Поперечины. Самый распространенный класс, представляют собой сварную или пвх-конструкцию в виде поперечно установленных планок. На поперечные панели можно закрепить груз, установить корзину или багажник с бортом. Универсальная конструкция подходит для транспортировки груза нестандартной формы.

Если штатно не предусмотрена установка дополнительного отсека, крепление багажника на крышу автомобиля своими руками делается самостоятельно за водосток или с помощью кронштейнов в дверные проемы.

Назначение

Для микроавтобусов используются стальные рейлинги и поперечины, которые выдерживают до 150 кг веса на две опоры. Для легковых автомобилей стандартным считается вес багажа (вместе с весом багажника) до 75 кг.

Пластиковые боксы, установленные на алюминиевые поперечины, можно нагружать до 70 кг. Если для поперечин используется легкий пластик, общая грузоподъемность не должна превышать 50 кг.

Согласно ст. 12.21 КоАП РФ груз на крыше должен быть жестко зафиксирован, не должен менять центр тяжести авто, препятствовать обзору. Если груз выступает за габариты авто спереди и сзади больше чем на 1 метр, по бокам более чем на 0,4 м, по периметру необходимо повесить габаритные огни оповещения и табличку «крупногабаритный груз».

По материалу

Грузоподъемность багажника зависит от материала изготовления: чем мягче материал, тем меньший вес на него можно установить.

Стальные корзины имеют большой вес, трудно монтируются и снимаются, но способны выдерживать 150 кг. При перегрузке или неправильном распределении груза крепеж поперечин может погнуть крышу.

Багажник на крыше

Алюминиевые поперечины – самый распространенный материал, не окисляются, легкие, выдерживают нагрузку до 75 кг. Если согнутся от большой тяжести, прогнут крышу.

Из пластика АБС. Легкие, жесткие панели используются для продольных перекладин, изделия с металлической вставкой выдерживают максимальную нагрузку. Рейлинги устанавливаются в штатные места.

Сделать багажник на рейлинги автомобиля своими руками проще, чем мастерить отдельные крепежи для установки корзины на водоотводные каналы. Потребуется 4-6 хомутов или фиксаторов, которые плотно прикрепят основу на рейлинг.

Похожие записи:

Правильное соединение электрических проводов: пайка своими руками Гидроудар или как сделать бесплатный насос, используя энергию воды Как сделать спусковой механизм. спусковой механизм арбалета В ногу со временем: чем хороши аквапанели, применение в строительстве Самые простые способы, чтобы правильно разбить яйцо Как сделать переходник vga тюльпан
