Мастер-класс по изготовлению динамических «бегущих» поворотников

Содержание

Инструкция, как сделать динамический бегущий поворотник для автомобиля своими руками (схема)

Многие автолюбители, чтобы улучшить внешний вид своей машины, тюнингуют свою «Ласточку» светодиодными огнями

Одним из вариантов тюнинга является бегущий поворотник, который обращает внимание на себя других участников движения. В статье приводится инструкция по установке и настройке поворотников с бегущими огнями

Инструкция по сборке

Светодиодные лампы – это полупроводниковые элементы, светящиеся под воздействием электрического тока. Основной элемент в них – кремний. В зависимости от того, какие примеси используются, меняется цвет лампочек.

Инструменты и материалы

Чтобы изготовить бегущий поворотник своими руками, понадобятся следующие инструменты:

паяльник;
бокорезы или плоскозубцы;
паяльник и материал для пайки;
тестер.

Из расходных материалов нужно приготовить стеклотекстолит. Он нужен для изготовления печатной платы, на которой будет размещаться полупроводниковый элемент. Выбираются необходимые светодиоды.

В зависимости от характеристик светодиоды и значений тока и напряжения бортовой сети, рассчитываются характеристики защитных резисторов.

Используя расчеты, подбираются остальные компоненты сети (автор видео — Евгений Задворнов).

Последовательность выполнения работы

Перед тем, как сделать поворотники, нужно выбрать подходящую схему.

Схема изготовления бегущих поворотников

Затем на основании схемы изготовить печатную плату и нанести на нее разметку для размещения будущих элементов.

Сборка состоит из последовательности действий:

Сначала следует обесточить авто, отключив отрицательную клемму от АКБ.
Далее необходимо снять старые указатели поворотов и аккуратно их разобрать.
Старые лампочки следует выкрутить.
Места стыков следует очистить от клея, обезжирить, вымыть и дать просохнуть.
На место каждого старого элемента устанавливается новый поворотник бегущий огонь.
Далее сборка и установка фонарей производится в обратном порядке.
После установки подключаются провода.

На следующем этапе в сеть включается дополнительный стабилизированный источник питания. На его вход поступает питание с промежуточного реле, а выход соединяется с диодом. Разместить его лучше в панели приборов.

При подключении светодиодов необходимо следить, чтобы анод был подключен к плюсу источника питания, а катод – к минусу. Если подключение будет выполнено неправильно, полупроводниковые элементы не будут светиться и даже могут сгореть.

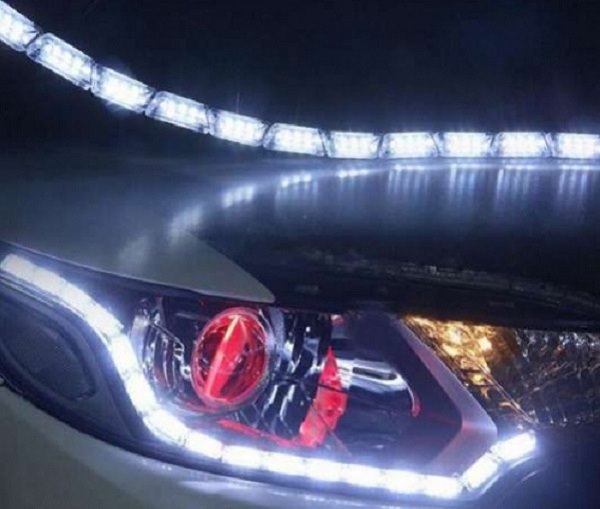

Гибкие светодиодные ленты ДХО

Особенности установки и настройки бегущих указателей поворота

Можно установить динамические поворотники вместо обычных светодиодов. Для этого извлекаются повторители из зеркал, демонтируется плата со светодиодами и токоограничительными резисторами. На повторителе нужно оторвать стекло от корпуса. Затем следует аккуратно вырезать отражатель и удалить его.

На место удаленного отражателя устанавливается плата SMD 5730, на которой расположены желтые светодиоды. Так как у повторителя изогнутая форма, то плату придется расслоить и немного изогнуть. У старой платы нужно отрезать часть с разъемом и припаять ее для подключения контроллера. Далее все компоненты возвращаются на место.

Для регулировки времени бегущих светодиодных огней к микроконтроллеру припаивается переключатель. Когда найдена подходящая скорость, вместо переключателя припаиваются перемычки. При соединении двух выводов с массой минимальное время между вспышками светодиодов составит 20 мс. При замыкании контактов это время составит 30 мс.

Светодиодный динамический поворот

Цена вопроса

Можно изготовить поворотник бегущий огонь из дневных ходовых огней. Их стоимость составляет 600 рублей.

В качестве источников света в этом случае можно взять «пиксельные» RGB светодиоды в количестве 7 штук на каждый бегущий поворотник. Стоимость одного элемента составляет 19 рублей.

Для управления светодиодами необходимо приобрести Arduino UNO стоимостью 250 рублей. Таким образом, общая стоимость составит 1060 рублей.

Видео «Изготовление бегущих поворотников с ДХО»

В этом видео рассказывается, как изготовить бегающий поворотник из ДХО своими руками (автор ролика – AutoFeel).

Пособие, как сделать стоп-сигнал с бегущими огнями своими силами
Делаем автоподелку — мастерим звуковой сигнализатор поворотов для своей «Ласточки»
«Комфортные», «ленивые» или «вежливые» указатели поворота: сделай сам!

Схема бегущих светодиодных огней на микросхеме

Вторым проектом в серии бегущих светодиодных огней является схема с использованием счетчика CD4017 Decade Counter и 555 таймера IC.

Необходимые компоненты

1 х CD4017 декадный счетчик IC 1 х 555 таймер IC Резистор 1 x 18 кОм (1/4 Вт) 1 х 2,2 кОм резистор (1/4 Вт) Потенциометр 1 х 100 кОм 1 х 1 мкФ — 50 В конденсатор (поляризованный) Керамический дисковый конденсатор 1 х 0,1 нФ (код 100 пФ 101) 10 х 8 мм ярко-белые светодиоды 5 В блок питания

Принцип работы схемы бегущих огней на LED, используя микросхему

В этом проекте мы разработали простую схему , в которой светодиоды включаются один за другим и дают нам эффект одного светодиода, гоняющегося за другим. Посмотрим как это работает.

Первое, что видно на принципиальной схеме — есть две части: часть таймера 555 и часть интегрального счетчика CD4017 со светодиодами. ИС таймера 555 в этом проекте настроена как нестабильный мультивибратор.

В этом режиме он генерирует импульс, частота которого определяется компонентами R1 (2,2 кОм), R2 (18 кОм), VR1 (100 кОм) и C1 (1 мкФ). Частотой импульса можно управлять, регулируя POT 100 кОм.

Этот импульс подается на ИС счетчика декадных сигналов CD4017 в качестве его тактового входа. Понимая работу CD4017, для каждого тактового импульса, который он получает на входе тактового входа, счет увеличивается на 1, и в результате каждый выходной контакт будет ВЫСОКИМ для каждого соответствующего тактового импульса.

Так как это десятичный счетчик, мы получим счет 10, и, поскольку мы подключили ярко-белые светодиоды к выходным контактам, каждый светодиод включится, когда соответствующий контакт станет ВЫСОКИМ.

После 10 тактовых импульсов отсчет сбрасывается и начинается с начала. Если светодиоды были размещены по кругу, мы получаем ощущение погони за светодиодами.

Процесс установки

Прежде чем понять, как подключить поворотники к габаритам, учтите, что существует два главных цвета оптики габаритных огней:

желтый («американка») при таком же цвете поворотной оптики будет сливаться;
белый при желтом цвете поворота лучше выделиться на дороге.

Габаритные огни в поворотники на авто вставляются следующим образом:

в поворотной оптике на ВАЗ вырежьте отверстие, куда будет вставлен патрон. Допустимо использовать тип патрона w5w. Он будет вставлен в стандартную лампочку накаливания на 5 Вт или в светодиодную ленту;
патрон закрепите в оптике для поворота во избежание попадания влаги, грязи и для долговечного крепления;
для переноса освещения из фар в ВАЗ 2107 или 2109 переключите провода к только что вмонтированному патрону. При подсоединении дополнительных огней без переноса замкнуть контакт требуется в колодке, которая идет на блок-фару, параллельным образом.

Авто после такой доработки приобретает особый шарм Несмотря на кажущееся удобство для водителя, согласно КоАП, подобное изменение конфигурации ведет к заблуждению других водителей и даже становится причиной аварий.

Также учтите, что при установке спереди машины приборов освещения, оснащенных красными огнями или отражателями, а также приспособлений с несоответствующим законодательству режимом работы и цветом вам грозит штраф в таких размерах:

2500 рублей, если вы гражданское лицо;
15000—20000 рублей — должностное;
40000—50000 рублей — юридическое.

Штрафные санкции регулируются положением по допуску автомобилей к эксплуатации.

В последнее время автомобилисты прибегают к возможности обустроить габаритное освещение в поворотах посредством лампочек с двумя контактами. Но эта мера также может и помешать другим участникам дорожного движения. Таким образом, манипуляции с фарами, какими они бы ни были для вас полезными, могут посягнуть вашу безопасность. Поэтому не удивляйтесь возрастанию внимания к вашему авто со стороны сотрудников ГИБДД.

Комплектация и цена набора RunLed

На первый взгляд, кажется, что такой светодиодный тюнинг РанЛед стоит немало денег, на самом же деле цена умеренная и доступна каждому желающему. В набор RunLed входят все необходимые детали и компоненты для правильной установки, производитель заранее позаботился, продумав каждую мелочь.

В набор комплекта RunLed входит:

многофункциональная LED лента;
блок управления;
руководство по установке;
руководство по эксплуатации.

На все детали RunLed производитель предоставляет гарантию, к тому же покупатель вправе отказаться от заказа в первые 14 дней, не объясняя причину возврата. В случае поломки одного из элементов набора, производитель обязуется заменить его или же вернуть полную стоимость набора. В таком случае срок подачи заявления от момента продажи до возврата не должен превышать 6 месяцев, а так же должны быть сохранен чек о покупке и упаковка.

Если же бегающие светодиодные повороткники RunLed был ненадлежащего качества, то возвращена будет полная стоимость за набор, включая стоимость доставки. Если же товар надлежащего качества, но в течении 14 дней происходит возврат, то сумма будет только за сам набор RunLed, стоимость доставки не возвращается. По данным производителя, среднее время доставки набора RunLed курьером по городу составляет не больше дня (если товар находится на складе в городе). В таком случае оплата за доставку и товар будет наличными в руки курьеру.

В другие города, доставка занимает от 1 до 3 дней, а стоимость доставки составит порядка 245 рублей. Что касается почтовой пересылки набора РанЛед, то среднее время будет порядка 5-7 дней, а оплата будет только наложенным платежом. Никакой предоплаты при покупке набора RunLed нет, а значит и риск быть обманутым исключен 100%, только наложенным платежом по предварительному согласованию. Заказ товара осуществляется в 4 простых шага. После подачи заявки, в течении 15 минут перезванивает менеджер для уточнения и подтверждения данных покупателя. Как правило, отправка осуществляется 2 раза на день, а значит, заказав утром, товар 100% отправят в тот же день.

Видео-обзор светодиодных повторителей RunLed:

бегающие поворотники ваз 2110 — Video

Подборка видео на тему: бегающие поворотники ваз 2110 — видео. Смотрите онлайн, комментируйте, ставьте оценки и делитесь с друзьями.

Не судите строго проект ещё не завершен. Попрошу критики по меньше только предложения. Делал на скорую руку много ещё недоделок.

Комментарии 20

Ну прям как на ауди, или каких-то похожих инопомойках, не помню )))

не хватает надписи «Реклама на бегущей строке, вывески».

КРУТО! КАК АУДОС А7!

когда тебе в жопу вьедут, будешь мусорам и хозяину разбитой машины объяснять, что ты хотел сделать красиво и не как у всех, и что это поворотник на самом деле а не какая то херня неведомая.

По-твоему на ауди тоже стоит вместо поворотников «херня неведомая» ?

А все же там не такой колхоз

идея и начальная реализация — бесспорно интересно, НО (моё мнение) желтый, поярче и ещене понимал, зачем выкидывать пост а-ля «еще не доделано, много дорабатывать и тд». в большинстве случаев — дальше сделанного не продвинется, а порой жаль…в итоге — если допилишь до итогового решения — «шик-блеск, мистер Фикс»

Комплектация и технические характеристики

Для удобства покупателей заботливые производители собрали полноценный набор RunLed. В него входят следующие необходимые элементы:

Многофункциональная светодиодная лента (из нетоксичного силикона);
Блок управления RGB-подсветкой (даёт красный, зелёный и синий цвета);
Супер-скотч двухсторонний;
Инструкция с иллюстрациями;

Читать далее: Салон ВАЗ 2101 перетяжка ремни безопасности какие сиденья поставить инструкции с фото и видео

В руководстве описаны все возможные режимы работы устройства: сигнализация во время аварии, стоп-сигнал, повороты налево/направо и подсветка во время езды. Там же находится схема подключения проводов.

Основные преимущества

Бегающие поворотники RunLed выгодно отличаются от сомнительных и недолговечных аналогов других фирм. От конкурентов их отстраивают следующие преимущества:

Элементарность и быстрота монтажа. Процесс, пошагово расписанный в инструкции, занимает всего 15 минут и не требует особых знаний, а потому может быть выполнен даже без опыта.
Универсальность и многофункциональность. Гаджет не только подходит любой модели отечественного или иностранного автомобиля, но и проявляется в разных качествах: подсветки при парковке, сигналов поворотов и торможения, фонаря на хвосте при движении и огней, мигающих в аварийной ситуации.
Прочность и долговечность. Обладая премиум-качеством, бегающие поворотники RunLed радуют владельцев многие годы. Светодиодная лента устойчива к ударам, влаге, экстремальным температурам и способна служить до 50000 часов (5,7 лет). Предохранитель IP65 бережёт электронику от попадания воды и перегрузки.
Высокоинтенсивная осветительная способность. Мощные по яркости светодиоды девайса станут причиной того, что их будет видно в любую погоду.

Поворотник бегущий огонь — «Электрика» на DRIVE2

Решил побаловать моих подписчиков и опубликовать сразу несколько статей, благо без дела не сидел все это время)

На этот раз речь пойдет о плате управления бегущим огнем с заполнением, применяемой для поворотников “аля Ауди”

Реализации в железе нет т.к. была заказана разработка схемы, платы и прошивки, заказчик сам собирает т.к. нужно максимально в сжатые сроки сделать. Мною программа обкатана на макетке, не в Протеусе.

На данный момент уже реализовано две версии прошивки с тремя версиями платы.

Ну а теперь более подробно.

Версия 1.0.

Позволяет реализовать поворотник “бегущий огонь” с заполнением на 9 каналах.Автоматически отключается от АКБ после выключения поворотников и не потребляет ток.

Имеет функцию удлинителя поворотов

(“лентяйка”).

Можно подключить лампу через встроенный полевой транзистор, так избавляемся от проблемы асинхронной работы бегущего огня и лампы поворотника. Время свечения лампы поворотника при этом можно менять в довольно большом диапазоне.

Версия 2.0.

Отличается от версии 1 отсутствием удлинителя поворотов

и возможностью регулировки скорости загорания модуля светодиодов для обеспечения синхронизма с сигналом поворотника.

Версия 2.1.

В этой версии упразднена функция включения лампы поворотника от контроллера с регулировкой времени свечения.

Платы разработаны в SL и DipTrace для всех трех версий.

Подключение

REV1.0

Необходимо подвести к плате питание +12В от АКБ. НЕ с ключа зажигания, а с АКБ. Это главный минус этой версии, почему и были сделаны вторая и третья.

Вывод IN L подключается к штатной проводке автомобиля к проводу идущему на поворотник.Светодиодные модули подключаются к выходам LED1-9 и светятся в соответствующей последовательности.

На вывод OUT L подключается лампа поворотника, если лампа вообще остается иначе не подключаем ничего.

REV2.0

Основным преимуществом этой версии является отсутствие необходимости в подключении платы к плюсу АКБ, что резко упрощает ее подключение. Но за удобства нужно платить.По этой причине в данной версии и версии 2.1 отсутствует функция удлинителя поворотов.

Регулировка скорости заполнения огней настраивается установкой перемычки относительно массы на выводы SPEED1-5. Чем больше номер, тем медленнее заполнение.

Регулировкой скорости заполнения осуществляется настройка времени горения модуля в такт лампам поворотников. Синхронизация автоматическая.

REV2.1

В этой версии прошивка та-же самая, что и на 2.0, разница в том, что убран мосфет на лампу поворотника для вариантов реализации, когда лампа из поворотника убрана и работает только модуль светодиодов.

Небольшая демонстрация работы первой версии прошивки:

И вторая версия:

Вариантов применения в автомобиле может быть много, в зависимости от того, что именно Вы делаете. Пара примеров подключения ниже.

модули только сзади

модули и спереди, и сзади

Светодиодные поворотники Бегущий огонь. Версия 2.1.1. Поворотник бегущий огонь + ДХО. Версия 3. Поворотник бегущий огонь + ДХО. Версия 3. Испытания и настройка.

Скачать файлы для повторения REV.1.0

Скачать файлы для повторения REV.2.0

Скачать файлы для повторения REV.2.1.3 (9 каналов)

Скачать файлы для повторения REV.2.1.4 (10 каналов)

Поделки своими руками для автолюбителей

Всех приветствую сегодня рассмотрим простую конструкцию бегущей строки на светодиодах с возможностью регулировки скорости приключений.

Схема.

Схема состоит и задающего генератора на базе задающего таймера NЕ 555, который включен по схеме низкочастотного генератора прямоугольных импульсов и микросхемы CD 4017 наш аналогК561ИЕ8.

Микросхема CD 4017 из себя представляет десятичный счётчик дешифратор позволяющий переводить двоичный код в электрический сигнал. Она имеет 10 выходов и 1 ход каждый импульс на входе заставляет микросхему последовательно переключать выходы, притом в каждой промежуток времени открыть только один выход.

Нагружая выхода микросхемы светодиодами и подавая последовательность импульсов на вход мы можем наблюдать поочерёдное переключение светодиодов, при том чем выше частота входных импульсов, тем быстрее будут переключаться светодиоды.

На вход можно подавать импульс с любого генератора хоть мультивибратора, в нашем случае импульсы образует микросхема NЕ 555, а путем вращения переменного резистора R1 можно изменять частоту импульсов и скорость переключения светодиодов в целом.

Микросхема имеет 10 выходов, а значит можно подключать 10 светодиодов при том можно использовать даже линейку из двух или трех последовательно соединенных светодиодов.

Я немножко не рассчитал диаметр светодиодов и они при вертикальной установки попросту не влезли, поэтому пришлось их слегка подточить, учитывайте это при сборке, либо используйте MSD светодиоды, которые можно припоять со стороны печатной платы.

Печатная плата с первого взгляда может показаться сложной, но это не так, кстати в конце статьи есть ссылка на скачивание платы.

Схема может работать с пятидесятипроцентным разбросом номиналов используемых компонентов

Обратите внимание на токограничивающие резисторы для светодиодов в моем случае их количество равно количеству светодиодов, но можно ограничиться всего одним общим резистором

Микросхемы были установлены на панельки беспаячного монтажа, особого смысла в этом нет, просто в моем случае иногда приходится повторно использовать компоненты со старых проектов, а понимаете позволяет быстро извлечь микросхемы без использования паяльника. Диапазон питающих напряжений от пяти до двенадцати вольт, ток потребления от источника в 9 вольт меньше и десяти миллиампер. Собирайте наслаждайтесь, радуйте и удивляйте близких тем более, что применение данной схемы может быть где угодно, например у меня знакомый на этой основе сделал поворотники в автомобиле, очень красиво смотрятся.

Плата в формате .lay;

Автор; АКА КАСЬЯН

Поворотник бегущий огонь — «Электрика» на DRIVE2

Подмотки спидометра своими руками: схема. как сделать подмотку электронного спидометра?

На данный момент уже реализовано две версии прошивки с тремя версиями платы.

Ну а теперь более подробно.

Версия 1.0.

Имеет функцию удлинителя поворотов

(“лентяйка”).

Версия 2.0.

Отличается от версии 1 отсутствием удлинителя поворотов

Версия 2.1.

Платы разработаны в SL и DipTrace для всех трех версий.

Подключение

REV1.0

На вывод OUT L подключается лампа поворотника, если лампа вообще остается иначе не подключаем ничего.

REV2.0

REV2.1

Небольшая демонстрация работы первой версии прошивки:

И вторая версия:

Вариантов применения в автомобиле может быть много, в зависимости от того, что именно Вы делаете.Пара примеров подключения ниже.

модули только сзади

модули и спереди, и сзади

Светодиодные поворотники Бегущий огонь. Версия 2.1.1.Поворотник бегущий огонь + ДХО. Версия 3.Поворотник бегущий огонь + ДХО. Версия 3. Испытания и настройка.

Скачать файлы для повторения REV.1.0

Скачать файлы для повторения REV.2.0

Скачать файлы для повторения REV.2.1.3 (9 каналов)

Скачать файлы для повторения REV.2.1.4 (10 каналов)

Как сделать бегущий «умный» поворотник своими руками для автомобиля

Cхема подключения
Прошивка контоллера

Рассмотрим создание бегающего поворотника как на ауди, на примере фары от автомобиля Рено Клио. Сделаем поворотники и ДХО в одном устройстве.

Что для этого потребуется:

Светодиодная лента, состоящая из светодиодов ws2812b
Контроллер Arduino nano (можно использовать в любом другом формфакторе)
Автомобильное зарядное устройство для мобильных телефонов или любой преобразователь напряжения 12В->5В. Так как светодиодной ленте нужно напряжение в 5В, то это зарядное будем использовать в качестве преобразователя напряжения с 12В на 5В.
4 резистора 100 кОм и 4 резистора 47 кОм, в качестве делителя напряжения.

Cхема подключения

Контроллер ардуино необходимо подключить к сети автомобиля через преобразователь 12В -> 5В так, чтобы напряжение на схему поступало от включения «зажигания».
Плюсовой провод от действующих поворотников подключаются к 5 и 6 контакту контроллера через делитель напряжения из резисторов. Аналогичным образом подключаются кнопки для дополнительных режимов работы контроллера

Прошивка контоллера

НОВЫЙ скетч, в котором количество диодов меняется переменно count качайте тут.

Скачать готовый скетч в файле можете по этой ссылке.

Для работы с пиксельными светодиодами нужна будет библиотека . Установить ее можно будет следующим образом: Скетч -> Подключить библиотеку -> Управлять библиотеками. Далее в меню поиска ввести название библиотеки Adafruit_NeoPixel.h и нажать кнопку установить.

После этого вставить скетч в программу и заменить в коде количество светодиодов (у нас используется 7 диода):

#include // подключаем библиотеку
Adafruit_NeoPixel strip = Adafruit_NeoPixel(7, 7, NEO_GRB + NEO_KHZ800); //Инициализируем первый поворотник 7 диодов на 7 цифровом выходе
Adafruit_NeoPixel strip2 = Adafruit_NeoPixel(7, 8, NEO_GRB + NEO_KHZ800);//Инициализируем второй поворотник 7 диодов на 8 цифровом выходе
void setup()
{
pinMode(3, INPUT);
pinMode(4, INPUT);
pinMode(5, INPUT);
pinMode(6, INPUT);
strip.begin();
strip.show();
strip2.begin();
strip2.show();
}
void loop()
{
{
if ((digitalRead(5) == HIGH) and (digitalRead(6) == HIGH))
{
//Режим аварийной сигнализации, если на 5 и 6 пин приходит плюс
for(int k = 0; k

}

if (digitalRead(5) == LOW and digitalRead(6) == HIGH)
{
// включается один поворотник
for(int k = 0; k

}

}
}
if (digitalRead(5) == HIGH and digitalRead(6) == LOW)
{ // включаем второй поворотник
for(int k = 0; k

Color(255, 69, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip2.show();
}
for(int i = 0; i

Color(63, 17, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(j, strip2.Color(127, 34, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip2.show();
}
}
}
if (digitalRead(3) == HIGH)
{
// режим спецсигналов, если на 3 пин подаем плюс
for(int j = 0; j

Color(255, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(0, 0, 255)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(20);
for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(20);
}
for(int j = 0; j

show();
delay(20);
}
}
if (digitalRead(4) == HIGH)
{
// Режим стробоскова, если на 4 пин подаем питание
for(int j = 0; j

show();
delay(15);
for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(255, 255, 255)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(15);
for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(15);
}
}
if( digitalRead(3) == LOW and digitalRead(5) == LOW and digitalRead(6) == LOW and digitalRead(9) == LOW)
{
for(int i = 0; i

}

Видео как работает наша фара:

Инструкция, как сделать динамический бегущий поворотник для автомобиля своими руками (схема)

Инструкция по сборке

Инструменты и материалы

Чтобы изготовить бегущий поворотник своими руками, понадобятся следующие инструменты:

паяльник;
бокорезы или плоскозубцы;
паяльник и материал для пайки;
тестер.

Используя расчеты, подбираются остальные компоненты сети (автор видео — Евгений Задворнов).

Последовательность выполнения работы

Перед тем, как сделать поворотники, нужно выбрать подходящую схему.

Схема изготовления бегущих поворотников

Сборка состоит из последовательности действий:

Сначала следует обесточить авто, отключив отрицательную клемму от АКБ. Далее необходимо снять старые указатели поворотов и аккуратно их разобрать. Старые лампочки следует выкрутить.

Места стыков следует очистить от клея, обезжирить, вымыть и дать просохнуть. На место каждого старого элемента устанавливается новый поворотник бегущий огонь. Далее сборка и установка фонарей производится в обратном порядке.

После установки подключаются провода.

Гибкие светодиодные ленты ДХО

Скетч и схема ленивого (вежливого) указателя поворота на Arduino

Итак, о применении Arduino в качестве головного устройства в качестве ленивых поворотников можно поспорить, так как это тоже не совсем идеальное решение, имеющее свои минусы. Скажем необходимо будет постоянное питание после включения зажигания, дабы обеспечить быстродействие, необходимо будет подключение силовых цепей. При этом сама обвязка из лишних радиодеталей здесь в принципе ни к чему, ведь в этом случае можно запрограммировать просто микроконтроллер и применять только его. Но этот минус является и плюсом, ведь позволить программировать Ардуино может себе каждый, у кого он есть, а для микроконтроллеров потребуется еще и программатор. Как раз написание программы и будет одной из самых сложных задач. Здесь новичку придется потратить не один час своего свободного времени и изучения работы алгоритмов, но благо есть интернет и есть мы. Поэтому вот скетч.

Int switchPinR=8; int switchPinL=7; int ledPinR=11; int ledPinL=12; boolean ledOn = false; int i=0; int z=0; void setup() { // put your setup code here, to run once: pinMode(switchPinR, INPUT); pinMode(switchPinL, INPUT); pinMode(ledPinR, OUTPUT); pinMode(ledPinL, OUTPUT); Serial.begin(9600); } void loop() { // put your main code here, to run repeatedly: //2 label: if (digitalRead(switchPinR) == HIGH && digitalRead(switchPinL) == HIGH) { digitalWrite(ledPinR, HIGH); digitalWrite(ledPinL, HIGH); i=0; while (i=7) { break; } } } else { digitalWrite(ledPinR, LOW); digitalWrite(ledPinL, LOW); z=0; } //зацикливание аварийки if (digitalRead(switchPinR) == HIGH && digitalRead(switchPinL) == HIGH) {goto label;} //Правый поворотник. if (digitalRead(switchPinR) == HIGH) { digitalWrite(ledPinR, HIGH); i=0; while (i=7) { break; } } } else { digitalWrite(ledPinR, LOW); z=0; } //Левый поворотник. if (digitalRead(switchPinL) == HIGH) { digitalWrite(ledPinL, HIGH); i=0; while (i=7) { break; } } } else { digitalWrite(ledPinL, LOW); z=0; } } }

Вкратце можно резюмировать, что в скетче имеется 2 входа и 2 выхода. При этом при входе положительного, то есть высокого уровня сигнала на входе (8,7), мы получаем определенное количество морганий (z или i) на соответствующем выходе (11,12). Если кратко, то как-то так

То есть если вы захотите что-то поменять в скетче относительно количества морганий и выходов входов, то обратите внимание именно на эти переменные. Если необходимо будет изменить длину морганий, то ваше внимание должно быть приковано к функции delay

Еще одной особенностью программы является несколько необычный выход на аварийную сигнализацию. Вначале отрабатывают левый и правый указатель, затем включается и аварийная световая сигнализация. Связано это с тем, что она может включиться только при условии высокого входа одновременно на входе 8 и 7. А это условие исполнится только на второй цикл, ведь нажать одновременно две кнопки разом не получится просто физически. Быстродействие микроконтроллера позволит считать высокий выход с какой-то кнопки быстрее и решит, что это все-таки условие срабатывания указателя поворота, а не аварийная сигнализация. Хотя не стоит об этом заморачиваться, разве что сказать спасибо на дороге будет проблематично.

Мастер-класс по изготовлению динамических «бегущих» поворотников

Инструкция, как сделать динамический бегущий поворотник для автомобиля своими руками (схема)

Инструкция по сборке

Инструменты и материалы

Последовательность выполнения работы

Особенности установки и настройки бегущих указателей поворота

Цена вопроса

Видео «Изготовление бегущих поворотников с ДХО»

Схема бегущих светодиодных огней на микросхеме

Необходимые компоненты

Принцип работы схемы бегущих огней на LED, используя микросхему

Процесс установки

Комплектация и цена набора RunLed

бегающие поворотники ваз 2110 — Video

Комментарии 20

Комплектация и технические характеристики

Основные преимущества

Поворотник бегущий огонь — «Электрика» на DRIVE2

Поделки своими руками для автолюбителей

Популярное;

Поворотник бегущий огонь — «Электрика» на DRIVE2

Как сделать бегущий «умный» поворотник своими руками для автомобиля

Cхема подключения

Прошивка контоллера

Инструкция, как сделать динамический бегущий поворотник для автомобиля своими руками (схема)

Инструкция по сборке

Инструменты и материалы

Последовательность выполнения работы

Скетч и схема ленивого (вежливого) указателя поворота на Arduino

Похожие записи:
