Беспроводная портативная колонка своими руками

Содержание

Установка аккумулятора

Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.

Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.

После нахождения нужной детали следует выполнить следующие действия:

Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств

Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.

В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.

Затем следует выполнить следующие действия:

Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов

Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.

Обратите внимание!

  • Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

  • Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

  • Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

После выполняются такие шаги:

  • Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
  • Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.

На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.

Портативная 3-полосная Hi-Fi колонка своими руками

Нам понадобится :Инструмент:— Паяльник ;- Циркулярная пила;- Вольтметр;- Электрический лобзик;- Шлифовальная машинка;- Строительный степлер;- Шуруповерт;- Струбцины . — Угловая линейка;- Отвертки.

Материалы:

— Фанера толщиной 1.2 см;- Белый кожзаменитель;-Металлические уголки;;- Резиновые опоры;-Столярный клей;- Шурупы;- Защита для уголков;- Усилитель (2×20 Вт);- Большой динамик на 80 Вт/ч.;- Средний динамик на 70 Вт/ч.;- ВЧ-динамик на 10 Вт/ч.;- Кроссовер;- Аккумулятор и зарядное устройство для него;- Кабели;- Звуковой вход;- Кнопка включения;- Резисторы;

— Светодиодная лента (50 см).

Приступим к изготовлению корпуса.Для этого берем лист фанеры толщиной 1,2 см, и вырезаем внешние стенки будущего корпуса, согласно этим размерам — 52,5 см х 42,5 см х 22,5 см. В качестве режущего инструмента используем циркулярную пилу, или электролобзик .

Далее берем готовые корпусные детали и начинаем склеивать их между собой, жестко фиксируем струбцинами чтобы не было случайного смещения, затем дополнительно используем саморезы, чтобы основательно укрепить корпус. В правом верхнем углу делаем небольшое окошко для усилителя. Более подробно весь процесс показан на фото .

Затем нужно вырезать несколько отверстий для динамиков, для этого берем циркуль, карандаш и линейку, определяем место где они будут располагаться, начинаем вычерчивать круги согласно размерам, далее вырезаем электролобзиком. Так же делаем прорези для остальной аппаратуры. Когда все готово нужно отшлифовать корпус, используем ленточную шлифовальную машинку, или любой другой имеющийся шлифовальный инструмент.

Далее перейдем к декорированию корпуса, для этого используем белый кожзаменитель, фиксируем его при помощи клея. Затем проходимся строительным степлером по окружности отверстий и по границам корпуса. Небольшой кусочек кожзаменителя крепим во внутреннюю часть, где будет в дальнейшем установлен усилитель – это для того, чтобы было удобней устанавливать устройство.

Начинаем монтировать электронную начинку. Ставим усилитель на свое место, крепим динамики, устанавливаем вольтметр, а так же кнопку включения. Для того, чтобы было удобней переносить корпус в верхней части корпуса крепим ручку, затем чтобы дно не царапалось в нижней части устанавливаем ножки.

Далее провода от динамиков припаиваем к кроссоверу и подключаем его к усилителю. Затем к проводам ВЧ динамика нужно припаять резистор на 10 Вт. В качестве питания будем использовать аккумулятор на 12 В, к нему подключаем к усилитель, и остальную электронику.

Для того чтобы придать еще большей оригинальности корпусу, на днище устанавливаем небольшой отрезок светодиодной ленты. Затем к аккумулятору и кнопке включения припаиваем провода от вольтметра. Фиксируем провода и аккумулятор при помощи специальных стяжек.

Перед тем как мы закроем крышку корпуса нужно проверить всю аппаратуру на работоспособность.

Для того, чтобы улучшить звучание портативной колонки внутрь корпуса закладываем стекловату. Когда все готово закрываем корпус.

Теперь займемся обрамлением кромки корпуса, для этого берем металлические уголки, концы которых режем под углом 45 градусов, должно получиться как на фото, фиксируем их при помощи клея. Чтобы закрыть стыки — используем специальные небольшие уголки.

Работу можно считать оконченной, портативная колонка готова.Теперь любимая музыка всегда будет под рукой!

Источник

Наталья созерцатель

  • Активность: 111k
  • Пол: Женщина

Наталья созерцатель

Портативная колонка своими руками

Если все необходимые инструменты и детали были собраны, можно приступать к сборке. Тем, кто не знает, как самостоятельно сделать колонку для телефона, необходимо сначала определить самые главные элементы конструкции данной техники.

Устройство можно разделить на несколько частей:

  1. Корпус;
  2. Динамик;
  3. Электроника.

Портативная колонка

Изготовление корпуса колонки

Сборка колонка для мобильного телефона своими руками начинается с изготовления корпуса. Для создания основы можно использовать разные материалы. В данном примере будет рассмотрен вариант использования обычной коробки небольших размеров

Следует обратить внимание на структуру материала, из которого сделана шкатулка. Лучше, чтобы коробка была из плотного картона. Первым делом необходимо вырезать отверстие в крышке коробки

Сделать это можно с помощью строительного ножа. Чтобы отверстие получилось ровное, можно начертить циркулем круг. Также необходимо подготовить место для кнопки и провода. Для этого сбоку вырезается небольшое отверстие, примерно 0.5 сантиметра в диаметре, и проем для кнопки

Первым делом необходимо вырезать отверстие в крышке коробки. Сделать это можно с помощью строительного ножа. Чтобы отверстие получилось ровное, можно начертить циркулем круг. Также необходимо подготовить место для кнопки и провода. Для этого сбоку вырезается небольшое отверстие, примерно 0.5 сантиметра в диаметре, и проем для кнопки.

Корпус

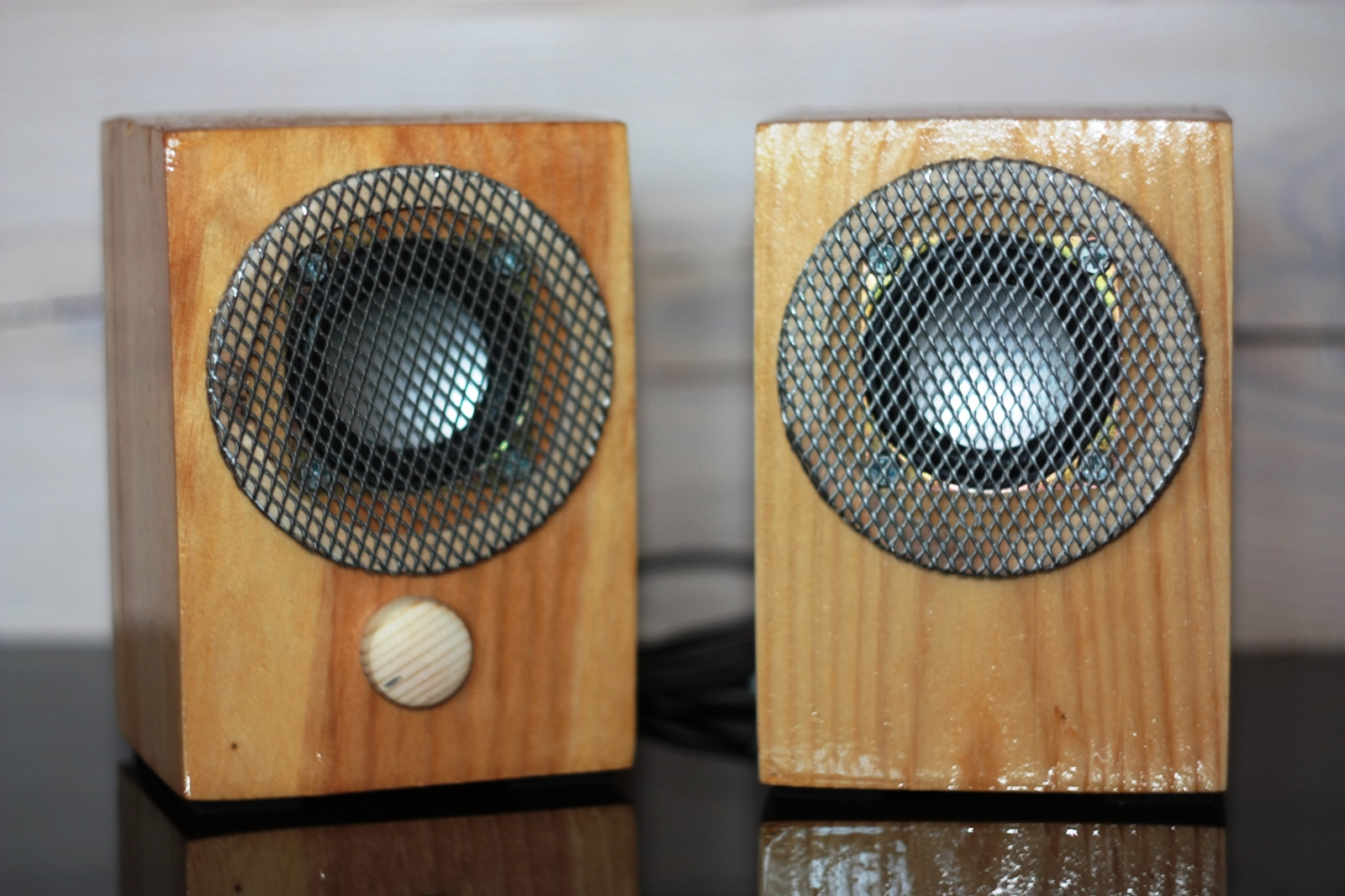

Изготовление защитной сетки динамиков

Чтобы не повредить случайным образом динамик при эксплуатации устройства, нужно знать, как его защитить. Сделать это можно путем изготовления сетки, которая будет крепиться сверху. Для этого потребуется строительная мелкая сетка. На ней необходимо нарисовать два круга, один по диаметру динамика, во второй на сантиметр больше. После установки динамика в корпус, защитную сетку можно будет прикрутить сверху.

Изготовление электронной части

Для многих данный этап считается самым сложным, поскольку они не знают, как и что паять. Первым делом нужно припаять два провода к специальному креплению на динамике. Делать это необходимо по разные стороны. Далее края резистора сгибаются и крепятся к мосфету. Сюда же крепится одна сторона провода, который будет соединяться с кроной. До свободной шпильки крепится провод из динамика, а к той шпильке, которая без провода – припаивается конденсатор.

После этого, провода от кнопки крепятся к конденсатору и второму проводу от динамика. После того, как все уже будет спаяно, можно подсоединить крону.

Схема сборки

Установка динамиков в корпус

После того, как все будет спаяно, можно приступать к установке всех деталей в корпус. Первым делом необходимо прикрепить динамик к основе. Сделать это можно при помощи клея. Затем все остальные элементы конструкции ставятся на свои места и закрепляются также при помощи клея.

Можно ли сделать беспроводной модуль самостоятельно?

Иногда звучит вопрос: можно ли сделать передатчик своими руками? Этот вариант воплотить в жизнь достаточно сложно. Микросхему своими руками в домашних условиях не собрать, так как она очень миниатюрна, требует очень тонкой работы, а подборку диапазона частоты проводят с помощью интегральных решений, протокол же годами разрабатывался специалистами.

При оценке покупки динамика с внутренней батареей не забывайте время зарядки и систему, используемую каждым оборудованием. Чтобы убедиться, что приобретаемое вами оборудование является громкой, и намного лучше, если микрофоны несут какую-либо технологию для снижения окружающего шума.

С новыми стандартами беспроводной передачи было значительно улучшено в этом типе соединения между устройствами. Уже для памяти были времена, когда качество звука, передаваемого с этой системой, было очень низким. В настоящее время вы можете наслаждаться качественным звуком в огромном количестве динамиков всех видов, которые будут адаптироваться в качестве перчатки для ваших нужд.

Поэтому радиолюбителям остается лишь, воспользовавшись готовыми bluetooth-передатчиками, модифицировать их по своему усмотрению, добавляя своими руками в готовую схему необходимые элементы. Некоторые предлагают усовершенствовать модулем музыкальную колонку или сделать беспроводные динамики, а также добавить передатчик в аудиосистему автомобиля, чтобы избежать нагромождения проводов и загружать любимую музыку прямо из интернета.

Минимальные требования для беспроводного динамика любого типа

Беспроводная технология спроектирована таким образом, что источник звука может находиться на некотором расстоянии от динамика. По этой причине ряд кнопок, встроенных в тот же громкоговоритель, что и громкость, включение питания, кнопка сопряжения или управление дорожками и т.д. Придадут комплексу дополнительный комфорт, не допуская доступа к вашему смартфону, планшету или Независимо от источника звука для внесения корректировок.

Больше, чем беспроводные соединения

Наличие определенных соединений принесет вам универсальность и расширит возможности использования. Перед началом поиска вам должно быть ясно, какое использование вы дадите докладчику. Он не имеет тех же функций и спецификаций, что и динамик, предназначенный для того, чтобы оставаться неподвижным в вашем доме, один предназначен для ношения на весь день.

Видео
ниже подробно показывает как это сделать.Но любом случае такая работа руками требует хороших знаний и навыков в радиотехнике, иначе из одного работающего bluetooth-модуля и дополнительных элементов можно получить набор разрозненных радиодеталей.

Первым и самым важным является аккумулятор. Чтобы наслаждаться часами музыкальных развлечений, это будет базовая батарея, которая оправдывает ваши ожидания. Требуемый минимум составляет приблизительно 8 часов непрерывного воспроизведения, хотя некоторые могут достигать совершенно 15 часов использования.

Кроме того, важно просмотреть информацию о времени зарядки аккумулятора, как только оно будет исчерпано, поскольку некоторые устройства могут иметь чрезмерно длительное время зарядки. Еще одна важная функция, которую должен иметь динамик для вашего смартфона или планшета, состоит в том, что он легкий и компактный

Bluetooth колонка своими руками? Да, сейчас я расскажу самый легкий способ, как из своей старой домашней акустики сделать довольно популярную в наше время Bluetooth аппаратуру.

Как сделать блок питания

Как упоминалось выше, не стоит брать для конструкции микросхемы с двухполярным питанием. Причина – сложность блока питания, непросто получить необходимый для работы ток. Поэтому лучше всего делать конструкции, которые можно подключить к однополярному источнику питания с напряжением 12-24 В. А впоследствии ремонт колонок своими руками будет проводиться намного проще, если, конечно, случится какая-нибудь поломка. Мощность трансформатора должна быть немного больше, чем мощность потребителей – всех микросхем усилителей.

Оптимальный вариант – это изготовление одного блока питания для всех устройств. Для эффективного расположения всех узлов акустики стоит разместить и блок питания, и ФНЧ с усилителем для сабвуфера, и УНЧ для основных колонок и «пищалок» в одном корпусе. Это позволит эргономично использовать аппаратуру, а количество проводов становится минимальным. На задней стенке сабвуфера нужно установить разъемы для подключения основных колонок и «пищалок». Но учтите, что сабвуфер – это источник вибрации, поэтому пайку необходимо выполнять качественно, а крепление к корпусу производить при помощи резиновых шайб.

Варианты решения проблем

Неполадки можно устранить следующим образом:

  1. Если нет звука после сопряжения колонки и ПК, пробуют подключить к ноутбуку другой гаджет через блютуз. При повторении проблемы подсоединяют акустику посредством проводов. Также может потребоваться замена платы или динамиков.
  2. Если компьютер не видит Bluetooth и в перечне доступных устройств нет колонок, нажимают на окно обновления конфигурации. После этого модуль должен обнаружиться автоматически. Если проблема не исчезла, нужно приобрести и установить новый адаптер для беспроводного соединения.
  3. Если при включенном модуле блютуз воспроизведение не начинается – проблема в нестабильном соединении. Для решения неисправности обновляют прошивку драйвера или меняют модуль на новый аналог.

АККУМУЛЯТОР АКБ БАТАРЕЯ JBL Flip 1

  • Предлагаемый нами аккумулятор CPP-583

Емкость до 2 000mAh 3.7 V

Код аккумулятора родного аккумулятора AEC653055-2P

Колонка не заряжается , вздулась батарея или аккумулятор не держит заряд? Тогда вам нужен новый источник питания для вашего устройства. Наш интернет магазин ТЕРАБАЙТ МАРКЕТ поможет вам купить новый аккумулятор, акб, батарею для вашей колонки.

• Большинство акб на нашем сайте заказываются с заводов Китая по размерам, которые сообщает нам клиент. Так как оригинальный акб, батарею для планшета найти очень сложно или не возможно.

• На все аккумуляторы, предоставляется гарантия 3 месяца

Теги: Где купить аккумулятор для колонки, акб, батарея, батарею, заказать, цена, продажа, ремонт, замена аккумулятора, вздулся аккумулятор, не заряжается.

Самодельные беспроводные аудио колонки

Заказал из Китая беспроводной модуль для аудио аппаратуры, хотел установить в сгоревшую портативную колонку JBL, но к сожалению заказал не то. Модуль не имеет встроенного усилителя, питается минимум от 6В.

Ждал модуль около месяца и тут такая неудача, но не пропадать же добру. Решил поставить модуль в свои колонки BBK 7800.

эти колонки были 5,1 для домашнего кинотеатра, но после кучи переделок стали 2,1 и последняя переделка это будет установка нового Bluetoos модуля.

Из китая пришла посылка с такой комплектацией: модуль, пульт, три шлейфа для питания и стерео вход стерео выход, заглушки под винты

Модуль блютус для колонок Пульт модуля блютус для колонокМодуль блютус для колонок

Модуль работает в нескольких режимах: блютус 4.0, линейный вход, радио FM, карта SD USB флешка. Есть эквалайзер 5 режимов на любой вкус. Не плохой в общем модуль, заказал здесь  всего за 226 рублей.

Теперь же надо как то приспособить этот модуль к колонкам. Снимаю крышку с сабвуфера и ищу к чему ее подключить. Ну допустим куда сигнал подавать это понятно, непосредственно на усилители, канал сабвуфера подключил через делитель с каждого канала. С общим сопротивлением 56кОм. Кстати усилители там на TDA2030A, канал сабвуфера не помню на чем собран.

Теперь от чего же запитать сам модуль, напряжение должно быть минимум 6В. В схеме питания есть двухполярное питание +- 12В, для запитки фильтра низких частот, вот к плюсовому плечу и подключусь. Провел пробное включение и все работает.

Ну раз все работает, нужно резать корпус, выводить на переднюю панель. Провода удлинил соответственно

На этом все, теперь можно избавиться от лишних проводов
С ув. Эдуард

Загрузка…

Определение размеров

Они играют важную роль для надлежащего исполнения изделия.

На линейные параметры влияют:

  • диаметр используемых динамиков (измеряется до края гофрированной обводки);
  • количество динамических излучателей (среднечастотных, сабвуферов и пищалок);
  • специфика применения АС (для квартиры, большой аудитории, на свежем воздухе и т.п.) и др.

Размеры колонки с одним набором излучателей могут быть разными. Если будут использоваться 5-6 шт. (3-4 среднечастотных, 1 высокочастотный твиттер и сабвуфер), колонка должна иметь вертикальную ориентацию. Но существуют частные случаи, когда лучше ее выполнить в горизонтальной развертке. Главным определяющим фактором является общий объем внутреннего пространства фазоинвертора для всех вариантов с одинаковым набором излучателей.

Стандартные формы колонок:

  • куб;
  • параллелограмм;
  • усеченный конус.

С внутренней стороны внешней панели монтируются динамики (выходом раструба наружу). Для правильной звукопередачи корпус колонки должен иметь объем, сопоставимый с размерами динамиков и их мощностью. Для его расчета существуют различные варианты: от сложных, многоступенчатых формул до стандартных табличных значений.

Если новичок в радиоделе решит самостоятельно изготовить колонку, ему можно использовать параметры изделия из соответствующих таблиц.

Пример таблицы для расчета несложных фазоинверторов на 1 или 2 динамических излучателя:

Диаметр динамика без гофры (в см) и количество (в шт.) Объем корпуса (внутренний), в см³
1. 10 12500
2. 12 18000
3. 13 21125
4. 16 32000
5. 2 по 10 25000
6. 2 по 12 36000
7. 2 по 13 42250
8. 1 на 12 и 1 на 10 30500
9. 2 по 16 64000

Разработчики таблицы указывают на приближенность значений. При изготовлении возможно немного (до 5-8 %) отступать от них в одну или другую сторону.

Пример расчета линейных размеров колонки с 2 динамиками 13 см в диаметре при их горизонтальном расположении (один над вторым):

  1. Расстояние между излучателями (от краев): 8 см.
  2. Расстояние от внешних ободков до кромки лицевой панели: 8 см.
  3. Ширина: 13+8+8=29 см.
  4. Высота: 8+13+8+13+8=50 см.
  5. Вычисляется площадь панели: 29х50=1450 см².
  6. Узнаем глубину корпуса. Табличный показатель объема делим на площадь лицевой панели: 42250:1450=29 см.

Как сделать колонку для телефона в корпусе из фанеры

Не менее простым методом будет изготовление колонки для смартфона, в основе которой лежит фанера. Изначально потребуется понимать габариты динамика, после чего подобрать размеры корпуса под него. Для расчета колонки нужно на листке фанеры перенести разметку с чертежом динамиков на лицевой части. Все детали выпилить и зачистить наждачной бумагой, чтобы убрать неровности и добавить гладкости.

Части колонки можно закрепить саморезами и обязательно произвести герметизацию. Дальнейшими действиями будут покраска поверхности и подключение. Соединительный кабель прикрутить к разъему с другой стороны его завести на заднюю сторону колонки и выполнить припой. Помнить о полярности, чтобы не перепутать.

Подключить динамик к корпусу, свободный кабель оставить внутри коробки. После этого колонка готова.

Плюсы и минусы умных колонок

Те пользователи, у которых интерактивная колонка исправно служит в доме или на работе несколько месяцев и более, отмечают некоторые преимущества и недостатки устройства. К плюсам они относят:

  1. Удобство голосового управления. Не нужно нажимать клавиши или разблокировать смартфон для того чтобы включить любимый трек или узнать погоду на улице. В это время руки свободны для других дел.
  2. Умная мини колонка – компактный девайс со стильным дизайном, который органично вписывается в любой современный интерьер.
  3. Возможность управления другими устройствами системы умного дома как в самом жилище, так и дистанционно.
  4. Многие девайсы способны различать голоса пользователей и подстраиваться под их интересы, включая, например, разную музыку всем членам семьи или защищая детей от прослушивания неприемлемого контента.

Из недостатков можно выделить:

  1. Возможную запись всех разговоров в доме и теоретически вероятный взлом сервера с данными злоумышленниками.
  2. Ограниченный набор функций у ряда устройств и совместимость только с гаджетами конкретных марок.

Применение Bluetooth

Это приспособление встраивают сейчас практически во все сотовые телефоны , многие модели ноутбуков. Это позволяет значительно расширить их коммуникативные способности:

  • Можно обмениваться различными файлами (фотографиями, видео, музыкой) между телефонами, телефоном и ноутбуком, коммуникатором, камерой.
  • Модуль позволяет подключать к телефонам или персональным компьютерам какие-либо периферийные устройства (беспроводную гарнитуру , наушники, колонки, видеокамеры и прочие гаджеты).
  • Разговаривать по телефону, не держа его руками.
  • Можно создать беспроводную сеть между несколькими своими ПК и другими устройствами дома или в небольшом офисе, что позволить иметь постоянный доступ к необходимым файлам с любого устройства.
  • Bluetooth-адаптер дает возможность выходить в интернет, синхронизировав ПК с мобильным.
  • Тип 2.0
  • Усилитель встроенный
  • Выходная мощность 5 Вт (2 x 2,5 Вт)
  • Нижняя граница част. диапазона 100 Гц
  • Верхняя граница част. диапазона 20 000 Гц
  • Высота 70 мм / Ширина 70 мм / Глубина 65 мм
  • Питание от USB

2. Следующий компонент — Bluetooth модуль. При беглом осмотре сайтов www.dx.com и www.aliexpress.com нашлись подходящие модули за 6-7 долларов США (https://www.dx.com/s/bluetooth+audio+receiver+module). Однако по объявлению на местном сайте барахолки внезапно нашелся вариант, который можно было забрать уже на завтра за 10 долларов США. Ждать посылки от китайских друзей не особо хотелось, и я приобрел то что было. Мой вариант (Bluetooth Music Receiver Adapter Dock Adaptor Audio Stereo a2dp 30 pin)

Этот адаптер предназначен для подключения к устаревшим док станциям с 30-pin разъёмом Apple. Для сопряжения более новых i-гаджетов (с lightning разъемом) или андроид гаджетов через Bluetooth.

3. И последний компонент — это литий-ионный аккумулятор. Здесь все просто. Поскольку питание наших колонок идет от стандартного кабеля USB (5V), то и берем любое портативное зарядное устройство с выходом USB и емкостью на сколько не жалко денег. (https://catalog.onliner.by/portablecharger/~fp=5v) Тут чем больше емкость аккумулятора, тем дольше играет музыка.

Сборка.

Первым делом нам нужно разобрать SVEN 315. Я воспользовался видео-инструкцией.

Затем разбираем Bluetooth модуль, извлекаем плату. Это нужно только для конкретной моей 30-pin модели (для плат, заказанных с https://www.dx.com/s/bluetooth+audio+receiver+module этого не потребуется).

Разобрав колонку, укорачиваем провод входа аудио и припаиваем его к Bluetooth модулю. Так же разветвляем и припаиваем питание +5v от USB.

Крепим внутри все термопластичным клеем, чтобы ничего не болталось.

После монтажа можно проверять. Подключаем колонки через USB к портативному зарядному устройству. И спариваем с телефоном.

Вот и все.

У нас получились отличные бюджетные портативные колонки , с которыми можно смело отправляться на пикник с друзьями.

Если у вас «завалялись» сломанные Bluetooth-наушники, вы можете использовать их для изготовления такой портативной блютуз колонки.

Устройство работает на усилителе TDA7297 мощностью 15 ВТ с 10-ти ваттным динамиком и имеет разъем aux. Спереди колонки установлены четыре светодиода, которые меняют цвет в зависимости от ритма музыки. Внутри корпуса установлены три перезаряжаемых литий-ионных аккумулятора 18650.

Усилитель для портативной колонки своими руками

Тем, кто не знает, как сделать усилитель для колонки, необходимо изучить базовое строение устройства. После этого можно приступать к сборке. Для начала нужно припаять джек к первому проводу от динамика. Основными являются белый, зеленый и синий провода. Крайние входы направлены на звук к усилителю.

Необходимо вместе спаять 2 транзистора и конденсатор. На выходе из этого получится полумостовой выпрямитель. Один из проводов включателя крепится к усилителю.

Далее нужно припаять выход усилителя к динамику. Затем через включатель припаивается питание к усилителю на плюс аккумулятора. Чтобы была возможность подзаряжать звуковое устройство, необходимо сделать usb гнездо. После этого, гнездо можно выводить на боковую панель устройства.

Как сделать корпус блютуз колонки своими руками

#2 Как Сделать Беспроводную Bluetooth Колонку Своими Руками / How to Make Bluetooth Speakers

Watch this video on YouTube

Детали корпуса колонки

Размеры колонки выбраны следующими 680×190×190 мм. Материал корпуса фанера толщиной 8 мм. Лист (1,5×1,5 м) фанеры куплен за 270 рублей (2014г.) в строительном гипермаркете и там же бесплатно распилен в размер на заготовки — лицевая панель и задняя стенка размером 680×180  мм; — верхняя и нижние стенки размером 680×196  мм; — две боковые стенки размером 180×180  мм. Соединение стенок колонки будет осуществлено при помощи тонких саморезов и клея ПВА. Для сборки стенки совмещаются и сверлятся отверстия сверлом 1,5мм на глубину закручивания саморезов. В прикручиваемой стенке сверлится отверстие диамером 3 мм, а для скрытия головки самореза просверлено коническое углубление диаметром 5 мм.

Сверление отверстий
Сборочные отверстия
Сверление отверстий 3 мм

Для установки динамиков лобзиком вырезано два отверстия в лицевой панели диаметром 110 мм и просверлено два отверстия диаметром 25 мм для туннелей фазоинвертора. В верхней стенке размечены и вырезаны лобзиком отверстия для монтажа блютуз блока, выключателя питания и разъема для подзарядки аккумулятора. В задней стенке вырезано отверстие для охлаждения радиатора микросхемы УНЧ.

Сверление отвестия 25 мм
Отверстие для туннеля
Разметка отверстия
Отверстие для блютуз блока
Блютуз блок в панели
Отверстие для выключателя

Рассматривались три варианта автономного питания колонки. Первый вариант — применение аккумулятора от бесперебойного источника питания. Второй вариант — использование аккумулятора от шуруповерта. Третий вариант — применение аккумулятора ноутбука. Исходя из удобства подзарядки колонки в полевых условиях и из доступности аккумуляторов, выбор сделан на применение аккумулятора от ИБП. Такой аккумулятор легко подзаряжать от бортовой сети автомобиля без применения специальных адаптеров или от маломощной солнечной батареи. Под применяемый аккумулятор и сформирован отсек электроники. Смотри фото и видео. Объем акустического ящика для каждого динамика составил больше 7 литров.

Типы аккумуляторов
Батарейный отсек
Примерка радиатора

После опредения формы отсека электроники корпус был склеен на клею и скреплен саморезами. Отсек электроники сделан из склеенной доски и установлен на клею с применением саморезов.  Задняя крышка будет крепится только на саморезах для обеспечения доступа к отсеку электроники. Колонка ошлифована своими руками наждачной шкуркой и покрыта четырмя слоями бесцветного лака.

Колонка ошлифована
Колонка покрыта лаком
Окончательный вид колонки

Следующий этап строительства сборка схемы, настройка электроники и испытания колонки в работе.

Пайка модулей

Распайка и объединение компонентов схемы производится в следующем порядке:

1. К каждому из динамиков колонки припаивают провода от двух маленьких фишек, идущих в комплекте с усилителем, строго соблюдая полярность. Жёлтый провод припаивают к плюсу излучателя, а синий — к минусу.

2. Красный провод, идущий от аккумулятора, соединяют с контактом «B+» на плате контроллера, чёрный — с «B-».

3. Большую фишку вставляют в красный разъём «BAT» на блоке усилителя, а провода, идущие из неё, припаивают в следующем порядке:

  • чёрный — к одной из клемм кулисного микровыключателя;
  • красный — к контакту «OUT+».

4. Остаётся отрезать ещё один чёрный проводок нужной длины зачистить и залудить его с двух сторон и припаять ко второй клемме переключателя и к контакту «OUT-».

5. Панель с динамиками, ставшую фасадной, крепят к корпусу портативной колонки саморезами или на термоклей, после этого 2 фишки, идущие от динамических излучателей вставляют в соответствующие гнёзда «Lout» и «Rout» на плате электронного блока DW-CT14+.

Изготавливающий портативную колонку сам определяет, какой из динамиков при расположении блютуз колонки в горизонтальном положении будет левым и правым.
