Держатель бортовых удочек: на лодку пвх, своими руками

Род-под для удилищ из пластиковых труб своими руками

Если вы привыкли рыбачить на 2-3 удилища, то вам потребуется габаритная подставка. Если посмотреть на стоимость современных род-подов, то не всех она устраивает. Есть более дешевый вариант получения такой подставки. Ее можно сделать из пластиковых водопроводных труб и крестовин с соединителями.

Для изготовления подставки для удилищ своими руками нам потребуются следующие материалы:

• Трубы пластиковые – 7,5 метров (диаметром 3 см)
• Крестовины – 2 шт.
• Заглушки – 4 шт.
• Уголки- 8 шт.
• Тройники- 12 шт.
• Пластиковые рогульки для удочек – 6 шт.

Составляем такой список и идем в магазин по продаже сантехники. Для изготовления подставки нам необходимы такие отрезки труб:

Трубы длиной 0,5 и 1,5 метров должны иметь резьбу, подходящую для тройников и крестовин. После этого нам потребуется вот такие пластиковые рогульки для удилищ:

Их мы будем вкручивать в пластиковые тройники.

После покупки всех необходимых элементов раскладываем их удобным для нас образом:

Продеваем на две трубы длиной 0,75 м тройники и уголки, чтобы получились вот такие элементы:

Видим, что на трубе одето два уголка, две заглушки в качестве подставки и четыре тройника. Точно также формируем и второй элемент. После этого соединяем элементы трубой длиной 1,5 метров и у нас получится вот такая конструкуция:

Соединение получается через тройники. Затем вкручиваем две трубки к тройникам, расположенным на серединах противоположных труб.

После этого прикручиваем к стойкам еще два элемента.

На этих элеменитах насажены два тройника и одна крестовина по середине.

Обратите внимание, что на крестовине имеется резьба. Точно такая же резьба должна быть и на уголках

К ним будем прикручивать сигнализаторы. Если сигнализаторы не нужны, то используем безрезьбовые элементы, на которые насадим рогульки. Прикрутив две трубы сверху, мы соединяем их снизу маленькими трубками:

У нас должно так получиться в двух сторон.

Следующий и заключительный этап – это одевание рогулек на уголки и на крестовину. Они заходят плотно, держатся хорошо и не надо дополнительного крепления:

В уголки и в крестовину вставляем по рогульке.

На привположной строне к уголку прикучиваем сигнализатор.

Такие же сигнализаторы прикручиваем к крестовине и уголку. Если нет необходимости в них, то прикручиваем рогульки.

Данная подставка собирается в течении 5 минут. По приезду на рыбалку вы собираете ее, а после ее окончания разбираете. Лучше все элементы складывать в отдельный чехол, чтобы не потерять их.

Преимущества данной подставки для удилищ, сделанной своими руками, очевидны. Она позволяет устанавливать от одного до трех удилищ. При необходимости легко можно сделать подставку и для большего количества удочек. Весит этот самоделньный род-под очень мало. Себестоимость его в разы меньше магазинных вариантов. И еще один важный плюс пластиковой подставки в том, что она имеет длительный срок службы. Она не гниет и не ржавеет и не боится воды и влаги.

Держатель со струбциной

Такую конструкцию можно использовать и с короткими бортовыми, и с обычными длинным удочками. Держатель со струбциной можно закрепить на любой подходящей части лодки. Для этого отлично подойдет банка (сиденье).

Чтобы изготовить такой держатель, вам понадобятся:

• струбцина (продается в строительных магазинах); канализационная труба из ПВХ;
• по 2 болта, шайбы и гайки;
• металлический уголок с перфорацией;
• 2 стопорные шайбы;

хомут для труб.

Процесс изготовления держака со струбциной выглядит следующим образом:

1. Разрежьте металлический уголок в месте сгиба. Отшлифуйте все его грани, чтобы они были гладкими и без заусенцев.

2. Просверлите в струбцине 2 отверстия и прикрепите ее болтами и гайками к половине уголка.

3. Снимите с хомута для труб уплотнительные резинки и обрежьте его винт, оставив небольшую часть, таким образом, чтобы его можно было прикрепить к половине уголка, на которой уже располагается струбцина.

4. Отпилите кусок сантехнической трубы. Сделайте в ее верхней части отверстие под ножку безынерционки, если собираетесь ловить с катушкой такого типа.

5. Наденьте хомут на трубу, закрутите барашек – и держатель для спиннинга готов.

Подставки для лодки

Для рыбалки с лодки подставки крепятся к бортам или сидению. Распространенным материалом для крепления является пластик.

Закрепить держатель в лодке можно несколькими способами:

Болтами держатель можно крепить только к деревянным и пластиковым лодкам, так как необходимо делать отверстия в бортах.

Шурупами держатели крепятся к бортам деревянных лодок и к сидениям надувных. Но такие крепления могут расшатываться от вибрации, в результате чего повреждается подставка и есть риск потерять удочки.

Крепление на струбцинах не повреждает лодку, но при установке на сидении мешает рыбаку.

Соединение на клее чаще всего используется на резиновых лодках и катерах.

Для надувной лодки изготавливается подставка с регулировкой наклона и фиксируется в любом положении. Дополнительно конструкция оборудована задним упором для крепления удочки. Также в лодке устанавливают подставку-стакан. Он удобно закрепляет удочку во время движения лодки.

Держатели для лодок бывают двух видов:

• совмещенные (цельные подставки);
• раздельные (отдельные конструкции устанавливаются на лодочные крепления);

По конструкции подставки делятся на 2 типа:

• вертикальные (рукоять удилища помещается в стакан);
• горизонтальные (в передней части установлена рогулька, сзади — кольцо).

По количеству мест держатели бывают:

Тарги предназначены для крепления нескольких удочек. Это согнутая труба с прикрепленными стаканами.

Популярные разновидности подставок для спиннинга

Подставка, разработанная для удочки, разделяется на виды по следующим критериям:

• материал, положенный в основу;
• назначение;
• особенности конструкции;
• другие условия.

В основном рыбаки используют самодельные подставки из доступных комплектующих под удочки. Но есть и такие любители рыбной ловли, которые применяют магазинные подставки под удилища.

Для крепления рыбацкой снасти используют держатели следующих разновидностей:

• металлический держатель для удилища в форме рогачика;
• колышки из дерева (их изготавливают под удочку на берегу водоёма);
• комлевая стойка, созданная для спиннингов, предназначенных для ловли рыбы в хорошую, безветренную погоду (фидерное удилище фиксируется за рукоять, а недостаток данного метода крепления снасти заключается в том, что рыбак не замечает поклёвки при сильных ветровых порывах);
• род поды (простые по своей конструкции подставки для удочек, составными компонентами которых выступают тренога и 4 вертикальных трубки — стойки);
• универсальные стойки для удочек, которые легко собираются и разбираются;
• подставка для удилищ, устанавливаемая на мостки.

Чтобы создать подставку для удочки, подготовьте нужные для такой работы материалы. Многие рыболовы-любители выбирают для конструирования держателей деревянные колышки. Такое приспособление создаётся для спиннинга своими руками, но с применением острых предметов — ножа либо топора. Основой для самоделок служат прочные ветки деревьев, произрастающих вблизи водоёма.

Деревянная подставка, созданная под удилище своими руками, обладает следующими преимуществами:

• приспособления для фиксации удилища не нужно брать с собой из дома, они легко и быстро изготавливаются на природе, рядом с водоёмом;
• не нужно тратить деньги, чтобы закупить комплектующие для создания держателя;
• можно подобрать колышек с подходящими параметрами (высота, длина).

Применение деревянных подставок для удилища не всегда целесообразно и возможно. Вблизи водоёма иногда отсутствуют деревья или нет подходящего места для вбивания колышка.

Комлевые держатели применяются для ловли на фидерный спиннинг. Они обеспечивают качественную фиксацию рукоятке удилища, и оперативно передают сигналы рыбаку о минимальных прикосновениях добычи к наживке.

Комлевые подставки обладают следующими преимуществами:

• надёжность (стойка комлевого типа для спиннингов хорошо держит снасть, не давая ей смещаться в момент сильного ветрового порыва);
• компактность (держатель обладает небольшими размерами);
• комфортность применения.

Что касается недостатков, то комлевые держатели не всегда подходят для использования на конкретном водоёме. К тому же, если порывы ветра будут чересчур сильными, рыболов пропустит рыбацкую поклёвку.

Одинарные стойки для спиннингов — это ещё один распространённый тип держателей. Они разделяются на два типа — односоставные и двухсоставные. Некоторые рыбаки предпочитают использовать комбинированные варианты подставок, в которых передняя часть представляет собой классический рожок, а задняя — это комлевый держатель.

Достоинства одиночных стоек:

• надёжно удерживают удилище при возникновении сильного ветра;
• оснащены функцией регулировки по высоте;
• с ними можно рыбачить на разных точках водоёма;
• позволяют устанавливать удочки в большом удалении друг от друга (за счёт этого соседствующие снасти не мешают вываживать крупную добычу).

Одинарные подставки имеют и свои недостатки. Их нельзя применить в водоёмах, где дно усыпано камнями. Такие стойки не подходят для местностей с обрывистым берегом или тех участков, где земля укрыта деревянным настилом.

Отдельно стоит сказать о подставках род подах для удилищ. Данная разновидность стоек устроена очень просто. Род под — объединённые между собой в единую конструкцию подставки под удочки. Изделие имеет заднюю и переднюю части, оснащено опорой (4 трубочки) и треногой. Установка род подов допускается в любом месте прибрежной зоны водоёмов, они имеют регулируемый к берегу угол и выставляются по высоте на оптимальный для рыболова уровень.

Все вышеперечисленные разновидности держателей и подставок для рыбалки имеют свои особенности, преимущества, недостатки. Рыбак сам должен решить, какой из предложенных вариантов подобрать для своего спиннинга. В любом случае, конструкция должна быть максимально удобной и функциональной, обеспечивать хорошую чувствительность снасти при поклёвках.

Особенности использования

Изготовление подобного приспособление совершенно не требует наличия определённых знаний и умений. Взяв за основу обыкновенную полихлорвиниловую крышку от стеклянной банки, аккуратно прорезаем подставку для удилища. В полученной заготовке следует просверлить отверстия для лески и под шестик.

Подобная подставка не раз выручала рыболовов в морозные дни и ночи, помогая удерживать снасть в неподвижном состоянии даже при сильном зимнем ветре. В зимние месяцы не рекомендуется использование металлических держателей.

Держатель устройства выполнен из фанеры влагостойкого типа с наличием прорезей для снасти. Приспособления являются съёмными. Как только рыбная охота подходит к завершению можно без затруднений демонтировать держатель. В качестве креплений устройства выступают зажимные винты, позволяющие за считаные секунды производить установку и съем держателя.

Сообщества › Охота и Рыбалка › Блог › Держатель спиннинга своими руками

Посмотрел видео и решил сделать держатель для спиннинга. В магазине “Оби” купил: Труба пластиковая 40х200 Хомут 26-30мм. Струбцина 50мм Болт м8х20мм Пластина перфорированная 40х200 Гайка-барашек м8 Два винта м4х20мм с шайбами и гайками Две шайбы стопорные 8мм Весь набор стоит около 350руб. Не много поработал дрелью и болгаркой, и вот что получилось.

Ссылка на видео:

В поддержку подобных самоделок. Я утратил вершинку от спина любимого st.croix, через москанеллу выписал ее из москвы. обошлась в 12700руб. ее прислали в канализационной трубе на 65. получилось спиннинга два, а тубус-1. фабричный покупной тубус сделан тоже из 65 трубы. припаял к трубе дно со вставкой из пенки и крышку подобрал. сейчас мне ее обтягивают тканью. Получается чехол очень легкий и удобный, будет круче покупного. как получу-выложу фото. Почему стал делать сам? у меня одна палка 198,другая 213. тубусы продаются с запасом под большие длины палок, а в самолет например с тубусом больше 115см не пустят, только в багаж. я свой сделал 115 ровно и оба в него помещаются (по отдельности).

Супер! Очень хочется посмотреть.

несколько лет назад подобный сделал и пользуюсь, только брал трубку у которой в месте расширения вставлена черная резинка. с резинкой ничего не царапается и при езде на моторе ничего не брякает. Друзья называют мой держатель анально-фекальным)) но мне нравится. дешево и сердито.

Как сделать простую подставку для нескольких удочек

Практически у каждого рыболова есть в запасе старые стойки о одиночные для удочек. Из двух таких стоек можно сделать подставку для фидеров или донок.

Если стоек, то можно взять тонкостенные металлические трубки диаметром 6-8 мм и длиной примерно такой же, как и магазинные экземпляры.

С одного конца очень важно сделать срезы, чтобы получилось такое сечение:

Чем уже получится овал, тем острее будет окончание трубки. Это очень важный момент. Когда приходится рыбачить на твердом берегу, то очень трудно вставить рогачик. Если у него будет острый конец, то это получится сделать без сверх усилий. Операцию по обрезке и заточке трубок доверьте токарям. На станке должны получиться аккуратные изделия. Пусть сделают 6-8 таких заготовок. Из них вы получите 3-4 подставки.

Получив такие заготовки, приступаем к завершающему этапу изготовления. Нам потребуется толстый провод с изоляцией. Его диметр может бять 4-5 мм, а длина 1 метр. Из него сделаем такую змейку и вставим ее в концы трубок.

Если проволока будет достаточно толстой, то она будет хорошо держаться в трубке. Длина конца, который будет заходить в трубку состалвяет 5-6 см. На рыбалке вы просто устанавливаете трубки на расстоянии, равной длине проволоки и помещаете концы в трубки. Такая простая подставка занимает мало места, быстро собирается- разбирается и стоимость ее очень небольшая. Вы можете сделать несколько заготовок из проволоки разной длины. Например, для двух удочек можно использовать короткую проволоку, а для трех — более длинную.

Три удочки легко размешаются на спеуциальных отделениях. Толстая провлока выдерживает вес тяжелых фидеров и карповиков. Этот бюджетный вариант может взять себе на вооружение каждый рыболов, избавив себя от необходимости покупать дорогие подставки для удилищ в рыболовном магазине.

Из проволоки можно сделать и одиночную рогатку наподобие той, которую делают дети ( раньше делали). Вставляете такую рогатку в трубку и получаете рогульку для одной удочки. Сделав из проволоки несколько заготовок, вы получите компактный набор, который можно использовать для разных случаев.

Чтобы держатели вместе с катушками на ложить на землю, лучше установить их на небольшие трубочки с рогульками, воткнутые в землю. Сделайте 3-4 трубочки длиной по 50 см с рогульками и вы обезопасите катушки от попадания в корпус песка и воды на рыбалке.

Правила выбора держателя: основные требования

Для того чтобы эксплуатация данного устройства не вызывала неудобств, а, наоборот, сделала рыбалку более комфортной и приятной, механизм должен отвечать следующим базовым требованиям:

1. Обладать полной совместимостью со снастями, которые планируется при помощи него, фиксировать на борту. Рукоять удилища должна беспрепятственно и без особых усилий входить в предназначенное для этого отверстие на держателе.
2. При этом спиннинг не должен и слишком легко проникать в «стакан» устройства, поскольку плохая фиксация гарантирует выпадение снасти в процессе движения лодки. Также любые неосторожные движения и даже легкие поклевки будут способны вырвать его из приспособления.
3. Качество материала должно отвечать всем требованиям и условиям, в которых предполагается эксплуатировать устройство. Хрупкость механизмов повлечет за собой скорые поломки, а материалы низкого качества подвергаются воздействию коррозии.
4. Монтаж, точно так же как и демонтаж, должен осуществляться оперативно и легко, не отнимая при этом значительного количества времени и сил.
5. Современные модели высокого качества отличаются универсальностью, то есть с их помощью можно закрепить абсолютно любую снасть, поскольку в них есть система изменения параметров, которая подстраивает приспособление под конкретное удилище. Также в понятие универсальности входит и тот факт, что выбранный механизм подойдет для любых лодочных моделей вне зависимости от производителя и других характеристик.
6. Внешний вид не является обязательным и принципиальным требованием, но, каждый человек согласится, что гораздо лучше будет выбрать визуально приятную модель, которая гармонично впишется в общий дизайн устройства лодки.

При выборе спиннингового держателя для лодки ПВХ необходимо придерживаться перечисленного минимального набора требований. Если выбранный механизм отвечает им в полной мере, то можно судить о его высоком качестве и функциональности.

Как сделать держатель своими руками

Для экономии денег рыбаки делают держатель для удочки своими руками.

Используемые материалы

Самодельная подставка под удочки не требует больших затрат и усилий. Ее легко изготовить из подручных материалов.

Простую подставку для 1 спиннинга делают из толстой проволоки, трубки или лыжной палки. Держатель для 2 и более удочек изготавливают из проволоки, согнутой по спирали, которая крепится к палкам от лыж.

Любители ловли (рыбалки) взаброд делают держатели, которые надевают на пояс. Изготавливаются они из сшитых кусков брезента и ткани. В слои ткани вставляется пластиковая трубка для рукоятки удочки.

Держатели можно сделать из вешалки. Для этого у вешалки нужно отрезать крючок и обмотать веревкой нижнюю часть. Для перемещения лески нитки необходимо наматывать на расстоянии 6 см. Вместо сигнализатора можно применить колокольчик. По такой же схеме необходимо сделать вешалку и для заднего крепления удилища. В верхнюю часть вешалки вставляется металлический прут и закрепляется на стойках.

Еще подставки делают из фанеры.

Чертежи и инструменты

Для того чтобы самостоятельно сделать держатель удочки, достаточно нарисовать эскиз, а схемы и чертежи не обязательны. Также потребуются различные инструменты:

• топор или большой нож (для изготовления деревянных колышков);
• шило и толстая нить (для набедренного держателя);
• ножницы и лобзик (для держателя из фанеры).

Чтобы сделать подставки для удочек своими руками с фанерными планками, необходимо вырезать из листа фанеры 2 планки. В передней планке лобзиком сделать углубления для удочек. В задней планке нужно прорезать много отверстий, чтобы удерживать удочку под разными углами. Потом планки необходимо соединить с кольями или трубками с помощью шурупов. Готовую конструкцию требуется покрасить.

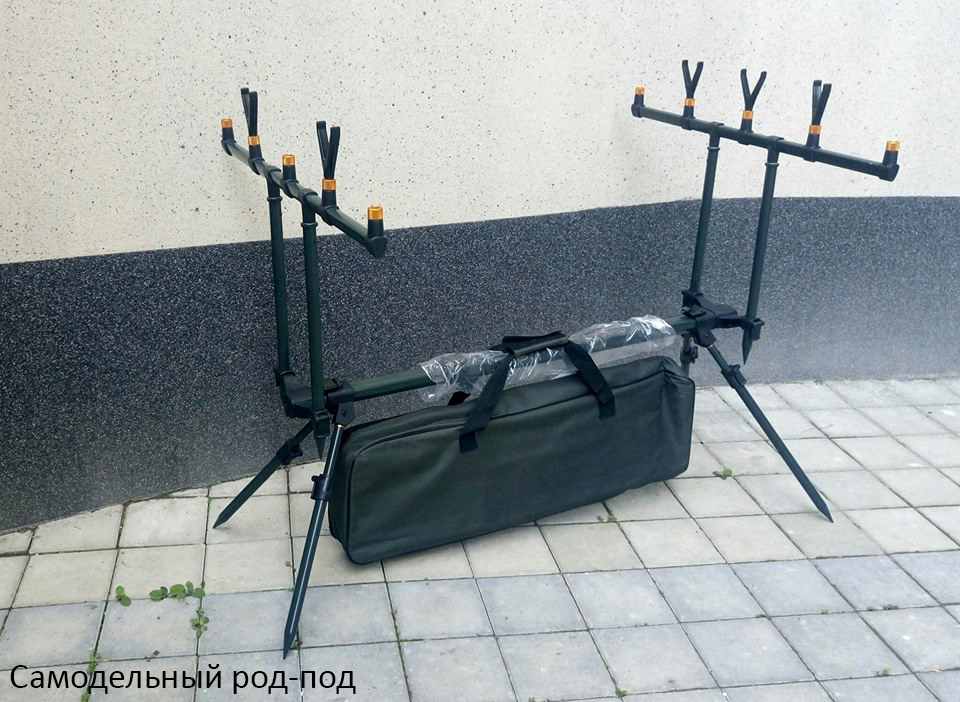

Самодельный род-под

Род-под изготавливается по следующей схеме:

1. Изготовление ножек. Для этого подойдут трубки из нержавеющей стали или штатив.
2. Подготовленные ножки привариваются к круглой площадке (шайбе).
3. На третьем этапе изготавливается верхняя часть. Для этого одна пластина из металла приваривается к шайбе, а вторая — к отдельной трубе. После этого 2 пластины скрепляются между собой болтом. Бузбары и стойки для них можно купить готовые. Стоимость их небольшая, а покупка новых позволит сократить время изготовления род-пода.
4. На последнем этапе всю конструкцию нужно покрасить.

Виды подставок под удочку

Подставки различаются по конструкционным решениям, назначению и материалу изготовления.

Рыболовы в своей практике отдают предпочтение следующим техническим решениям:

• Деревянным колышкам. Их можно сделать непосредственно возле водоема при наличии растительности.
• Одиночными подставками из металла. В таком случае отпадает необходимость в поиске деревянных колышек.
• Комлевым держателям, как очень простым в изготовлении.
• Род подам, как подставкам универсального назначения.
• Подставкам, разработанным под установки на мостки.
• Универсальным держателям для удилищ, как наиболее современным.

Деревянные колышки

Это самая простая и доступная конструкция, достаточно при себе иметь топор или нож, если на берегу растут кусты или деревья. Подставка вырезается с помощью ножа, при этом нижняя часть заостряется, чтобы она легко входила в грунт. В основном, подобная подставка похожа на рогатку.

К плюсам следует отнести:

• Отпадает необходимость в постоянной транспортировке подставок, а значит – освобождается полезная площадь.
• Доступность, простота и скорость изготовления, что отнимает минимум драгоценного времени.
• Нет необходимости в дополнительных затратах, поскольку такая подставка ничего не стоит.
• Возможность изготовления подставки любой длины.

Недостатки:

Если на берегу водоема отсутствует подходящая растительность, то вырезать подставку не удастся, и ловить рыбу придется в условиях дискомфорта.

Кроме этого, следует отметить, что рыболовов огромное множество и можно лишь представить, какой ущерб наносится природе. Хотя рыболовы на протяжении всего сезона могут использовать одни и те же рогульки, которые без проблем можно найти на берегу.

Комлевые подставки

Некоторая часть рыболовов отдают предпочтение комлевым держателям из-за простоты их изготовления. Этот вид держателя удерживает удилище за комлевую часть (за рукоятку). Особенно часто их применяют при фидерной ловле, когда удилище необходимо зафиксировать в одном положении, а сигнализатором поклевок служит кончик удилища. Кроме этого, с удилищем довольно просто обращаться.

Достоинства комлевых держателей:

1. Отвечают основным требованиям надежности даже при сильных порывах ветра.
2. Ими удобно пользоваться и удобно следить за поклевками.
3. Простота в изготовлении и компактность, так как занимают минимум полезного пространства.

Недостатки:

1. Не на всех водоемах можно пользоваться, так как применение ограничивается характером грунта.
2. Если наблюдаются частые и сильные порывы ветра, то трудно определять моменты поклевок.

Одинарные стойки из металла

Этот вид подставок является альтернативой подставки из деревянного колышка. Они достаточно удобные и могут быть как односоставными, так и двухсоставными. Кроме этого, они позволяют регулировать высоту наклона удилища. Эти подставки могут входить в комбинированный вариант, где задние стойки выполнены на комлевых держателях.

Достоинства:

1. Они надежно удерживают удилища при любых условиях ловли.
2. Позволяют ловить рыбу на различных удалениях.
3. Позволяют осуществлять регулировку высоты, выставляя удилища под определенным уклоном.
4. Удилища можно разнести на определенные расстояния, чтобы они не мешали друг другу.

Недостатки:

1. Если берег твердый, то подобная подставка не поможет.

Род поды

Это более современные конструкции и более универсальные. Их особенностью является то, что они состоят из передних и задних стоек, соединенных в одно целое. Поэтому, получается, что у этих подставок 4 точки опоры, что делает их особенно устойчивыми.

При этом, можно встретить и другие конструкции, где подставка имеет 3 точки опоры. Такие конструкции не настолько надежные, особенно при наличии сильного ветра.

Достоинства подобных подставок:

1. Их установка не зависит от характера основания, поэтому могут быть установлены в любом месте.
2. Они регулируются по высоте, поэтому можно подобрать любой угол установки.
3. Такие подставки разработаны с учетом того, чтобы можно было установить сигнализаторы поклевок.

Недостатки таких подставок:

1. На сборку и разборку уходит много времени. Для рыболова это время на вес золота.
2. Занимают много места при транспортировке. Уже чего-то лишнего с собой не возьмешь.
3. При вываживании, если не убрать рядом стоящие удилища, возможно запутывание снастей. Это самый худший вариант, какой только можно представить рыбаку.

Блиц-советы

1. Держатель для спиннинга для лодки ПВХ следует подбирать только тех фирм, которые уже долгое время работают на российском рынке и зарекомендовали себя с наилучшей стороны

При выборе удерживающего изделия для лодки ПВХ диаметр стакана должен быть немного меньше диаметра спиннинга, чтобы можно было в любой момент без затруднений взять спиннинг в руки, слишком большой диаметр устройства также нежелателен, потому что при проводке спиннинг будет слишком сильно раскачиваться и ударяться о поверхность изделия.

Во время покупки изделия в магазине следует внимательно осмотреть корпус устройства. Если на поверхности имеются какие-либо, даже незначительные повреждения, то от такой покупки лучше отказаться.

Держатель для спиннинга для лодки ПВХ следует подбирать только тех фирм, которые уже долгое время работают на российском рынке и зарекомендовали себя с наилучшей стороны. Вне конкуренции продукция канадской фирмы “Scotty”. Изделия этого производителя всегда отличаются непревзойдённым качеством материалов и сборки.
