Нужно знать перед сборкой
Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания. а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.
На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.
Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит. в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества. общее УЗО. вводной автоматический выключатель. разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.
От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО .
От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.
Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.
Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей. поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.
Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.
Нужно знать перед сборкой
Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания. а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.
На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.
Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит. в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества. общее УЗО. вводной автоматический выключатель. разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.
От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО .
От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.
Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.
Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей. поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.
Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.
Принципиальные электрические схемы щитов распределительных и освещения с комментариями
Это электромеханическое устройство, объединяющее в себе автомат защиты от короткого замыкания и УЗО устройство защитного отключения для защиты человека от токов утечки. Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии.
Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТа. Однако такое решение не очень современно и не самое эффективное.
Шины подсоединения проводов. Современные щитки способны следить за качеством энергии, которая поступает потребителю, и при необходимости реагирует на это. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. Нижние и боковые края совместить с разметкой.
Виды щитов
Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее — 1,4 м, а расстояние верхнего края от пола не более 1,8 м. Сколько в ней проводов, показано при помощи наклонных черточек. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика.
Для этого понадобится удлинитель. У каждого специалиста своё мнение на этот счет. При правильной организации ввода кабелей установка модульного оборудования будет существенно облегчена. Рядом со щитком не следует размещать легко воспламеняющихся предметов и веществ.
Выбор комплектующих и аксессуаров для электрического щита
Он предотвращает короткие замыкания. Это схема электропитания помещения по ,так называемой, схеме заземления TN-C-S. Она должна располагаться вблизи автомата ввода.
Фото — большой ГРЩ Технические требования к устройству обозначены в ГОСТе общие характеристики распределительных щитов : Устройство обязательно должно иметь высокий класс защиты от воспламенения. Или каких нибудь пристроек к дому. Плохой параметр бесперебойности питания дома! Место в электрощите для установки одного устройства защиты называется модулем. Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети.
Компоновка и сборка 3-фазного распр. щита для дома от КЭАЗ
Данная статья содержит мой опыт по монтажу своими руками трехфазного щита учета (380В) под требования «Ленэнерго» и не призывает граждан без допуска к работе с электроустановками экспериментировать с электричеством — это опасно.
мой опыт изготовления щита учета
В предыдущей статье мы разбирали Технические условия на подключения к электросетям, так сказать с точки зрения теории. Эта статья посвящена непосредственно практике — как собрать электрощит и подготовить его к приемке представителем «Ленэнерго». (О том, как подать заявление на присоединение к сетям, можно прочитать здесь)
Итак, щит мы решили повесить на опору, которая находится через дорогу от нас. Электричество нужно в первую очередь, чтобы подключать инструменты, которые необходимы для строительства, поэтому в щите должна быть розетка.
Наши ТУ выглядели вот так (кликабельно)
Несмотря на то, что ТУ мы подробно разобрали по пунктам, что же конкретно надо делать яснее не стало. Поэтому для тех, кому хочется разобраться самостоятельно, я рекомендую три с моей точки зрения наиболее толковых источника информации:
- «Типовые требования при реализации технических условий по монтажу энергопринимающих устройств заявителей до 15 кВт. (на 5 листах)». Очень внятный документ в свободном доступе на сайте Ленэнерго.
- Коммерческие предложения организаций, которые оказывают услуги по подключению «под ключ». Такие предложения по подключению с достаточно подробным описанием щитов легко ищутся в сети и полезной информации в них зачатую больше, чем в многочисленных статьях «Как подключить электричество к частному дому» вроде этой).
- Ну и собственно ПУЭ издание 7, хотя бы те пункты на которые ссылаются ТУ — главы 1.5, 1.7, раздел 3 и глава 7.1

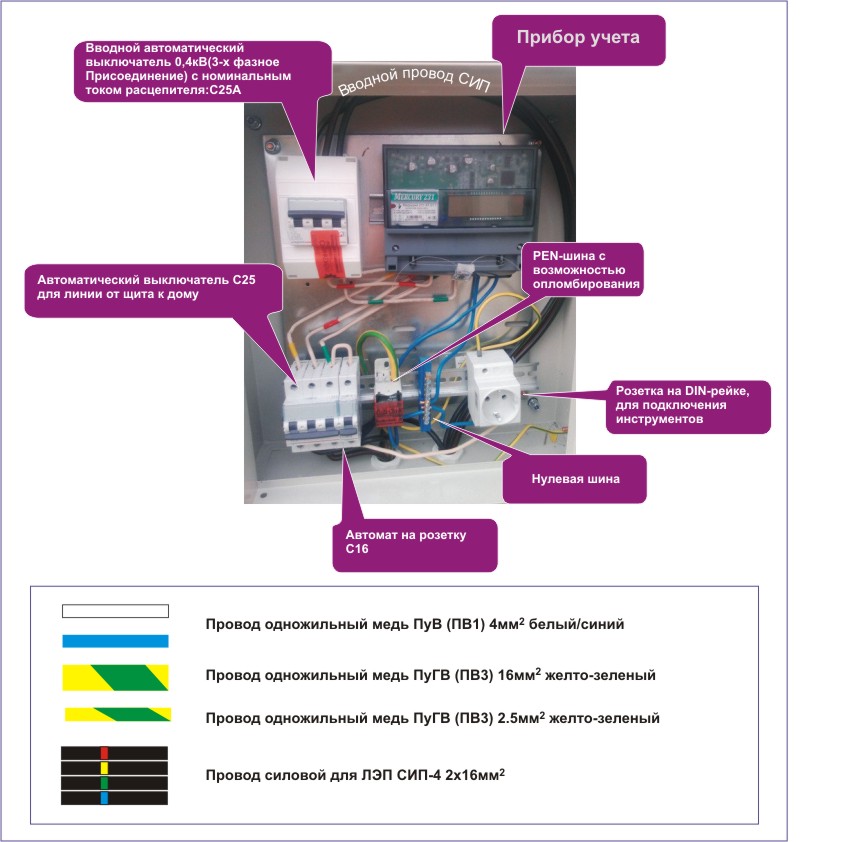

Мой щит учета 3 фазы/380В. Щит принят «ЛенЭнерго» о чем свидетельствуют пломбы на PEN-шине и вводном автомате
-
-
- Входной трехфазный автомат номиналом С25 А и с боксом для опломбировки. На этом автомате экономить не стоит, рекомендую взять какой-нибудь серьезный европейский бренд, потому что если он сломается, то для его замены придется обесточивать всю линию
- Прибор учета. Счетчик должен быть трехфазным и желательно многотарифным. Он должен иметь крепления на din-рейку и желательно иметь небольшие габариты
- PEN-шина с возможностью опломбирования. В моем случае в пластиковом боксе с крышкой, исключающей возможность доступа к клеммам после опломбирования
- Еще один трехфазный автомат С25А, для отключения линии от ВРУ до ввода в дом
-
-
- Однофазный автомат для защиты цепи с розеткой С16
- Непосредственно сам металлический ящик с комплектом крепежа
- Медный провод сечением 4 мм² для соединения оборудования внутри ящика
- Медный провод желто-зеленый сечением 16 мм² для соединения с заземлителем
- Синяя изолента, а также красная и зеленая для маркировки проводов внутри щита
- Наконечники для опрессовки многожильного кабеля. В моем щите многожильный кабель использовался в виде желто-зеленых проводов заземления. Это обязательное требование, если многожильный провод не опрессован, щит могут не принять.
-

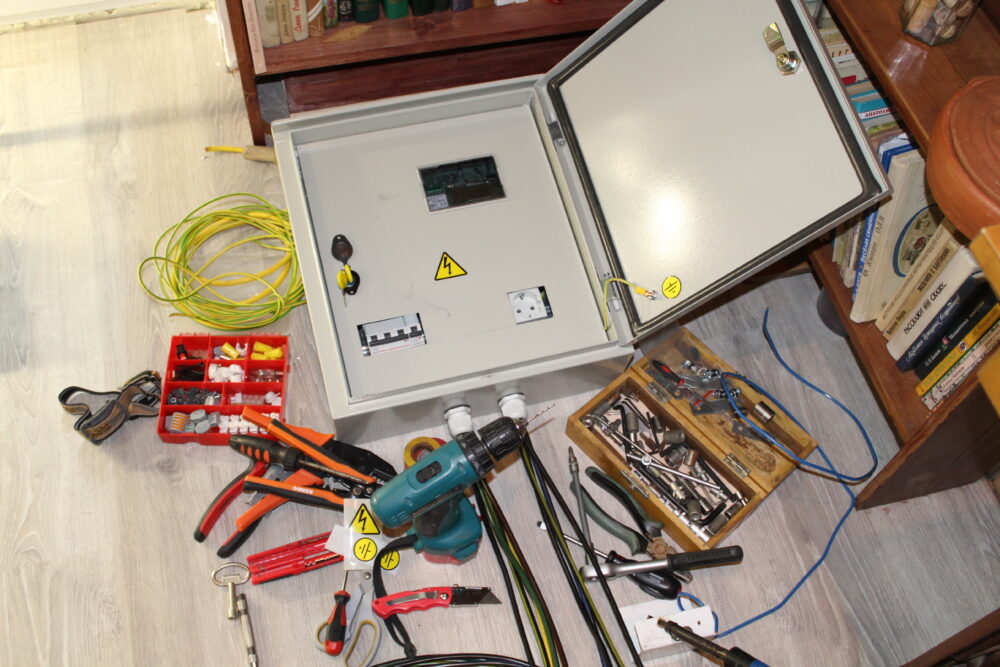

Щит учета в процессе монтажа
Все это раскладывается вначале просто на полу, чтобы понять, что к чему подсоединять, а потом аккуратно переносится в щит. Тут надо быть готовым к доработке ящика «напильником». Мне пришлось прорезать квадратное окошко под розетку во внутренней дверце и установить дополнительную DIN-рейку.
Как я установил щит учета на опору
-
-
- Вводной кабель марки СИП-4 4х16 для подключения щита к линии на верхушке опоры
- Обычно высота опоры 5-7 метров, но лучше померить ее заранее и взять провода с запасом
- Комплект для спуска кабеля по опоре. Кабель по ТУ нужно поднять от щита до верха опоры. Сделать это нужно обязательно в гофре или кабель-канале отстоящим от опоры на 10 см.Делается это для того, чтобы если вдруг местному электрику захочется, забраться на опору с помощь когтей, то он бы не повредил ими кабель. Я это сделал с помощью шпилек м6, отрезков din-рейки. ПВХ трубы и сантехнических хомутов
- Кабель марки СИП-4 4х16 для создания линии от ВРУ до вввода в дом
- Комплект прокалывающих зажимов и подвесов для СИП
- Кусок металлического уголка 50х50 мм около 2х метров для создания повторного заземлителя, потому что контура заземления на своей опоре я не обнаружил, а щит нужно обязательно заземлить
-
Щит лучше полностью собрать и подготовить к монтажу в сухом и теплом помещении, а потом дождаться самой ветреной и дождливой погоды и приступить к монтажу.
Крепление щита учета к опоре
-
Вариант 5
В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.
В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.
Сборка электрощита
Перед сборкой щита требуется полностью отключить электричество. Сборка электрощита для частного дома выполняется в следующей очередности:
- установка реек для счетчика, автоматов и шин;
- вводный автомат устанавливают и подключают в левом углу сверху;
- установка остальных автоматов, узо, шин на ноль и заземление;
- подключается фаза, ноль, заземление. Ноль – синий провод, фаза – красный, «земля» — черно-желтый. Фазы располагаются снизу корпуса.
В электрощите на 380В трехфазная система: три фазы подключаются к вводному автомату, потом уходят на счетчик. Заземление идет от шины к розеткам. «Земля» входного кабеля проводится к шине заземления. Ноль подключают либо напрямую к шине, либо проходит через узо и потом к шине.
Когда монтаж щита на даче закончен, электрощит закрывают на замок и дают напряжение.
Из каких элементов состоит электрический щит
Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.
Электрощит частного дома, перечень элементов:
- Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
- Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
- Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
- Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
- Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
- Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
- Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.
Несколько полезных советов по сборке щита
При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию
Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее
Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.
Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.
Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.
Какие автоматические выключатели подобрать для электрощита
Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.
Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.
Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.
Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.
Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.
Схема электрощитка
При составлении схемы квартирного электрощитка должно быть учтено следующее:
- Суммарная мощность потребителей системы электроснабжения квартиры;
- Количество групп потребителей;
- Мощность каждой группы;
- Место установки электросчётчика.
На схеме должны быть указаны все комплектующие щитка с указанием полного наименования, номинала и класса защиты – это необходимо для замены составляющих элементов или дополнительного монтажа новых.
В старых домах советской постройки заземление проводки не выполнялось, соответственно, на схемах электрощитов квартир в таких зданиях, как и по факту, заземляющей шины не будет. Если же дом новой постройки, или же систему электроснабжения здания реконструировали с устройством контура заземления, то схема распределительного щитка будет включать и заземляющую шину.
В зависимости от количества и мощности потребителей электроэнергии, схема распределительного щитка может быть простой или достаточно сложной. Но собранный по ней щит в любом случае должен обеспечивать безопасность и удобство пользования системой электроснабжения, поэтому перечень и расположение комплектующих в схеме тщательно продумывается.
Этапы и правила сборки своими руками
Перед началом сборки электрощитка своими руками 220 В или 380 В необходимо создать все условия для комфортной работы. Необходимо проверить наличие инструмента и полного комплекта оборудования, крепежа, кабельной продукции. Подготовить фонарь с заряженным элементом питания. Нужно проверить схему и определить соответствие картинки с выведенными проводами.
Работы по монтажу щита распределяются на несколько этапов:
- Предварительные работы. Это все операции по непосредственной подготовке к установке электрощита. Для этого:
- Вынимаются пробки, просверливаются добавочные отверстия (по необходимости).
- Демонтируется дверь и стеновые панели, которые будут мешать. Устанавливаются все рейки и клеммник.
- Прикручиваются петли для монтажа.
- Далее прикидывается соответствие шкафа подготовленному месту. В целях удобства монтажа все приспособления, которые можно установить, монтируются на свои места, потому что в подвешенном ящике производить такие работы неудобно.
- Подгонка отходящих проводов. Перед установкой щита надо проверить соответствие их количества и промерить необходимую длину. Оставляется небольшой запас и лишнее обрезается. Заводит их обычно снизу, но при большом количестве часть проводов можно просунуть и сверху.
- Потом снимается внешняя изоляция. На провода предварительно можно нанести дополнительную маркировку цветным скотчем. Это позволит избежать ошибок в фазировке.
- Перед монтажом ящика заводятся провода, включая ввод. Распределить их необходимо в том порядке, в каком они будут подключаться.
- Затем шкаф устанавливается в постоянное положение. Крепление всего оснащения производится в строгом соответствии со схемой.
- Первоначально устанавливается вводное оборудование, затем счётчик, УЗО с автоматами и групповые выключатели.
Подсоединять кабели необходимо по порядку. С какой стороны это делать значения не имеет. Нужно соблюдать некоторые правила:
- Все провода при монтаже электрощитка своими руками укладываются горизонтально и вертикально.
- Изгибы — под углом 90 градусов.
- Жилы оголяются примерно на 10 миллиметров.
- На гибкий провод обжимают наконечники.
- Все соединения плотно протягиваются.
- По неписаным правилам ввод подключается сверху, потребители снизу.
- Не зачищенные области проводов не должны зажиматься в клеммниках.
- Для удобства монтажа и последующей эксплуатации группы проводов нужно собрать в жгуты и зафиксировать пластмассовыми хомутами.
Подключение питания на вводное устройство производится после полного снятия напряжения и проверки индикатором. Жилы крепко протягиваются на клеммах. Если есть земли контакт подключается на отдельный клеммник. После вводного автомата подсоединяется устройство учёта и далее по группам.
На заключительном этапе сборки электрических щитов необходимо визуально проверить правильность всех подключений, отсутствие лишних проводов и качество контактов, подёргав их рукой. После этого подаётся питание поочерёдно на каждую группу. Тестирование УЗО производится путём нажатия на кнопку и проверки отсутствия питания в соответствующей группе. Если не выявлено проблем или после их устранения и повторной проверки, все снятые детали возвращаются на место и производится включение напряжения на полную нагрузку.
Правильный монтаж и подбор соответствующих комплектующих гарантирует безаварийную эксплуатацию энергосистемы жилья. От этого зависит не только комфортное проживание, но и сохранность здоровья, а то и жизни человека.
https://youtube.com/watch?v=k9VgPEsrdUk
Комплектация
Корпус – бывает встраиваемый и внешний. Встраиваемый корпус подходит для подключения вводного электрощита в доме. Он устанавливается в специальную нишу, если вся проводка проложена внутренним способом (скрыта). Внешний корпус устанавливается на стену, если проводка проложена поверх стен, либо на улице на столб, от которого идет вводной кабель. В данном случае корпус крепится на саморезы. Производитель должен быть проверенным, стенки снимались, рейки отдвигались, щит должен соответствовать нормам безопасности. Дешевые корпуса выполнены из материала, который сам не затухает при возникновении возгорания, быстро приходят в негодность. Хороший корпус должен сохранять несколько свободных установочных мест на случай установки дополнительных модулей.
Модули выбирают исходя из следующих параметров:
- номинал тока;
- время отключения автоматов;
- ток, при котором должно сработать отключение.
Автоматы надо выбирать индивидуально для каждой группы: для розеток – 16А, для освещения – 6-10А, для электропечи – 25А, для вводного автомата надо учитывать суммарную мощность всех цепей. При перенапряжении автоматы срабатывают поочередно от наименьшего к наибольшему. Таким образом, образуется сбалансированная система.
Устройство защиты оборудование должно быть мощней автоматов, подчиненных ему – это важный пункт.
Шины представляют собой медные планки, в которые вставляются провода и фиксируются болтами.
Cхема щита учета электроэнергии 380в для частного дома 15 квт
При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.
В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.
Cтандартные в таких случаях параметры сети для подключения частного дома это:
– 3 фазы
– Напряжение: 380В
– Выделенная мощность: 15 кВт
– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)
Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.
Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.
Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.
Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.
Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.
Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:
TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.
TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.
Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.
