Таблица esr

Лабораторные результаты

Возбуждение обеспечивает генератор сигналов с номинальным выходным сопротивлением 50 Ом. С помощью простого делителя напряжения намеряется выходное сопротивление 47,1 Ом. Выходное напряжение пик-пик в установившемся состоянии измеряется с помощью цифрового осциллографа. На рисунке 5 показан пример выходного напряжения.

Рисунок 5 – Форма выходного напряжения

Расчетные значения ESR

Расчетные значения ESR
Размах входного напряжения, В Размах выходного напряжения, мВ Емкость, мкФ Рассчитанное значение ESR, Ом
1,68 58 4 1,68
1,68 80 6,8 2,35
1,68 66 47 1,88
1,72 44,8 220 1,26
1,72 48 470 1,35
1,68 42 660 1,18
1,72 45 2200 1,26

Этот простой метод измерения обеспечивает точные результаты и позволяет получить более точную модель силового преобразователя.

Танталовые конденсаторы Low ESR

Купить

Корпус Номинал Маркировка Макс ESR, Ом Склад Заказ
D case 10мкФ ±10% 35B 593D106X9035D2TE3

Low ESR

0,25
D case 22мкФ ±10% 25B 593D226X0025D2TE3

Low ESR

0,20
D case 22мкФ ±10% 35B 593D226X0035D2TE3

Low ESR

0,30
D case 22мкФ ±20% 35B T495D226K035ATE300

Low ESR

0,30
D case 33мкФ ±10% 25B 593D336X9025E2TE3

Low ESR

0,20
D case 33мкФ ±20% 25B TPSD226M035R0400

Low ESR

0,20
D case 47мкФ ±10% 16B 593D476X9016D2TE3

Low ESR

0,15
D case 47мкФ ±20% 20B 593D476X0020C2TE3

Low ESR

0,20
Корпус Номинал Маркировка Макс ESR, Ом Склад Заказ
D case 47мкФ ±10% 25B 593D476X9025D2TE3

Low ESR

0,25
D case 100мкФ ±10% 10B 593D107X9010D2TE3

Low ESR

0,125
D case 100мкФ ±20% 16B 593D107X0016D2TE3

Low ESR

0,125
D case 220мкФ ±10% 10B 593D227X9010D2TE3

Low ESR

0,10
D case 330мкФ ±20% 6,3B T520D337M006ATE025

Low ESR

0,125
D case 330мкФ ±20% 6,3B 593D337X06R3D2TE3

Low ESR

0,125
D case 470мкФ ±20% 6,3B TPSD477K006R0100

Low ESR

0,125

Купить

Корпус Номинал Маркировка Макс ESR, Ом Склад Заказ
E case 47мкФ ±10% 25В 593D476X9025E2TE3

Low ESR

0,91
E case 68мкФ ±20% 25В TPSE686K025R0125

Low ESR

0,15
E case 100мкФ ±10% 16В 593D107X9016E2TE3

Low ESR

1,28
Корпус Номинал Маркировка Макс ESR, Ом Склад Заказ
E case 100мкФ ±10% 20В 593D107X9020E2TE3

Low ESR

0,57
E case 470мкФ ±20% 10В 593D477X0010E2TE3

Low ESR

0,1


Упаковка: В блистр-ленте на катушке диаметром 180 мм по 500 штук танталовых конденсаторов C и D case.

Измерение с помощью коаксиальной резонансной трубы для сверхнизких сопротивлений на высоких частотах

Поскольку значение ESR зависит от рабочей частоты, измерение сверхнизких значений ESR на очень высоких частотах становится проблемой при использовании обычных измерителей ESR.

Для керамических конденсаторов наиболее точным методом определения ESR на высоких частотах (от 100 МГц до 1,3 ГГц) является метод коаксиальной резонансной линии. Этот метод основан на стандартной модели Boonton 34A и используется вместе с генератором высокочастотных сигналов и высокочастотным вольтметром.

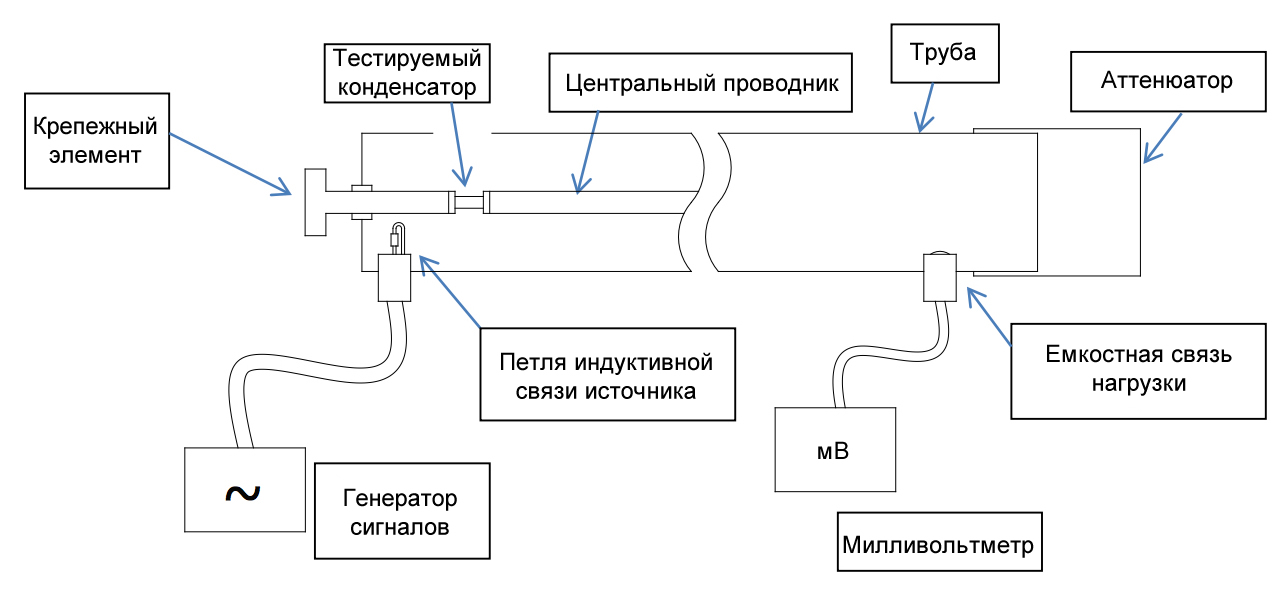

Рисунок 2 – Блок-схема измерителя ESR на коаксиальной резонансной трубке

Линия коаксиального резонатора выполнена из медной трубки со сплошным медным стержнем в качестве центрального проводника. Тестируемый конденсатор устанавливается последовательно между центральным проводником и проводником экрана.

Затем тестируемый конденсатор помещается в секцию DUT (device under test, тестируемое устройство), и генератор сигналов настраивается на пиковое резонансное напряжение. Конденсатор вызывает изменение резонансной частоты и добротности, значения которых теперь отличаются от значений ненагруженной коаксиальной линии. Затем используются расчеты линии передачи, и значение ESR определяется на основе взаимосвязи между новой частотой и добротностью, а также частотой и добротностью исходного состояния без нагрузки.

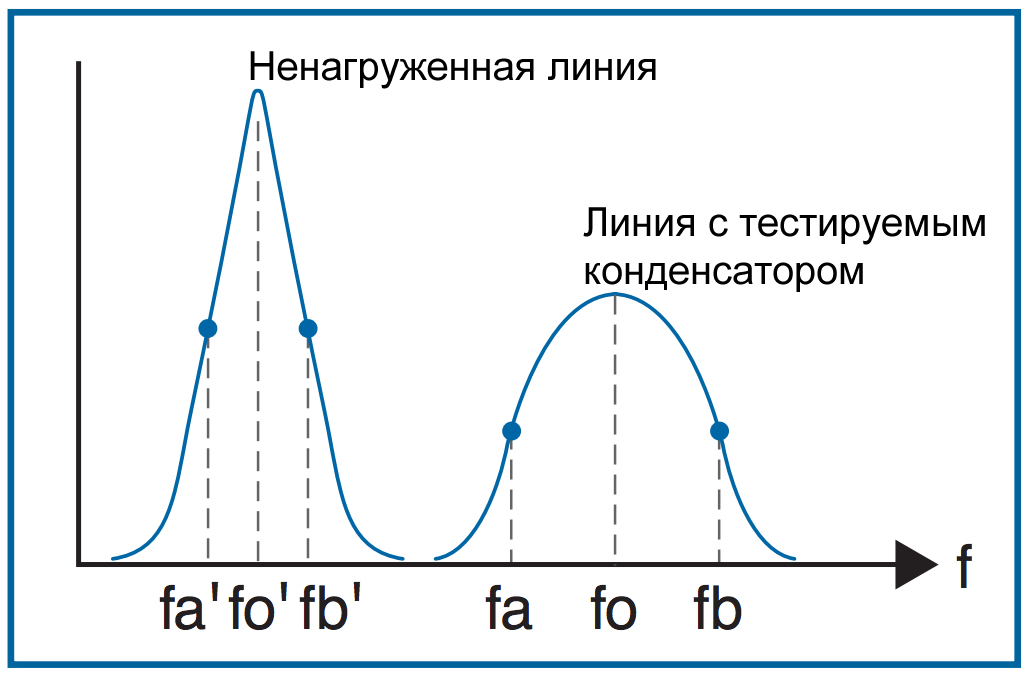

Рисунок 3 – Полоса пропускания нагруженной и незагруженной линии передачи

В настоящее время обычной практикой является использование векторного анализатора цепей для замены как генератора сигналов, так и высокочастотного вольтметра. При использовании векторного анализатора цепей резонансная частота считывается с дисплея. Некоторые модели векторных анализаторов могут экспортировать результаты непосредственно в программу расчета и отображать окончательное значение ESR.

Длина трубки рассчитана на работу в диапазоне частот от 100 МГц до 1,5 ГГц; однако для частот, выходящих за пределы этого диапазона, трубка может быть выполнена произвольной длины.

Неполярные конденсаторы

К неполярным конденсаторам относят конденсаторы, для которых неважна полярность. Такие конденсаторы обладают симметричностью. Обозначение неполярных конденсаторов на электросхемах выглядит вот так.

обозначение конденсатора на схеме

Конденсаторы переменной емкости

Эти виды конденсаторов имеют воздушный диэлектрик и могут менять свою емкость под действием внешней силы, например, такой как рука человека. Ниже на фото советские типы таких переменных конденсаторов.


переменные конденсаторы

Современные выглядят чуточку красивее

подстроечные конденсаторы

Переменный конденсатор от подстроечного отличается лишь тем, что переменный конденсатор крутят чаще, чем подстроечный. Подстроечный крутят раз в жизни)

На схемах обозначаются так.

переменный конденсатор обозначение на схеме

Слева -переменный, справа – подстроечный.

Пленочные конденсаторы

Пленочные конденсаторы являются самыми распространенными в большом семействе конденсаторов. Они названы так потому, что вместо диэлектрика здесь используется тонкая пленка, которая может состоять из полиэстера, полипропилена, поликарбоната, тефлона и много еще из чего. Такие конденсаторы идут от номинала 5 пФ и до 100 мкФ. Они могут быть сделаны по принципу бетерброда

А также по принципу рулета

Давайте рассмотрим К73-9 советский пленочный конденсатор.

к73-9 советский конденсатор

Что же у него внутри? Смотрим.

Как и ожидалось, рулончик из фольги с диэлектриком-пленкой

что внутри конденсатора

Керамические конденсаторы

Керамические конденсаторы – это конденсаторы, которые изготавливают из керамики или фарфора, которые покрывают серебром. Берут диск квадратной или круглой формы, напыляют с с двух сторон серебро, выводят выводы и вуаля! Конденсатор готов! То есть и есть самый простой плоский конденсатор, о котором мы говорили выше в этой статье.

Хотите получишь емкость больше? Не вопрос! Складываем диски в бутерброд и увеличиваем емкость

Выглядеть керамические конденсаторы могут вот так:


керамические конденсаторыкерамические каплевидные конденсаторы

SMD конденсаторы

SMD конденсаторы – это керамические конденсаторы, которые построены по принципу бутерброда.

строение SMD конденсатора

Они используются в микроэлектронике, так как обладают крошечными размерами и удобны в плане промышленного производства с помощью роботов, которые автоматически расставляют SMD компоненты на плату.Такой тип конденсаторов вы без труда можете найти на платах своих мобильных телефонов, на материнских платах компьютеров, а также в современных гаджетах.

Examples of Bad Caps

Oven Controller

See Hints and Tips: Cold Oven http://www.prc68.com/I/HaT.shtml#Oven Robertshaw Controller in GE Electric Oven Two caps in the analog temperature control circuitry, both marked 4.7 uF 35 V, tested C: 000 ESR: —. The interesting thing is that the replacement caps, rated 4.7 uF 25 V, are larger. This means the capacitors the factory used were faulty in that you can’t get that much capacitance in that small a package with that voltage rating.

Cap WVDC dia mm height mm pitch mm
Old 4.7 35 4 6 1.5
New 4.7 25 5 11 2

The height needs to be short in order to allow for the relay board that’s mounted directly above this board (see the Hints and Tips web page). The replacement parts were installed laying on their sides out of general principles. But it turned out it was required for vertical clearnace.

Приставка на одном транзисторе для измерения ESR цифровым мультиметром

ESR – Equivalent Series Resistance (Эквивалентное Последовательное Сопротивление) – один из важнейших параметров конденсатора. Особенно чувствительно его увеличение в процессе эксплуатации оборудования для импульсных схем источников питания.

Предлагаемая схема приставки-зонда к цифровому мультиметру позволяет проверять конденсаторы на ESR с помощью мультиметра в режиме измерения падения напряжения – без выпаивания из схемы, без собственного питания и, конечно, отображая значение тем же мультиметром. С одним уточнением: мы не обращаем внимания на показания в старшем разряде. Соответственно, следующая цифра (после запятой) – единицы Ом, за ней – десятые доли Ома и сотые, если они кому-нибудь интересны.

Основа схемы – генератор Хартли. При подключении к мультиметру генератор возбуждается на частоте около 80 кГц. При этом потребление тока от мультиметра настолько мало, что на шкале прибора показывает то же, что и при разомкнутых щупах «+» и «-».

С обмотки III трансформатора снимается синусоидальное напряжение с амплитудой около 120 mV. Малый размах измерительного напряжения (в процессе измерения ещё уменьшается) позволяет проверять конденсаторы без выпаивания из схемы, а разрешение до сотой доли Ома, при определённых навыках, – находить худшие конденсаторы из включенных параллельно за счёт ненулевой индуктивности проводников.

Резистор R1 предназначен для того, чтобы генерация не затухала при нулевом ESR. Подстроечным резистором P2 устанавливается значение «1,000» на шкале мультиметра при замкнутых щупах зонда. Данные трансформатора приводятся для цифрового мультиметра DT890B. Сердечник — ферритовое кольцо из энергосберегающих ламп внешним диаметром 10мм, внутренним 6мм, высотой 3мм. Обмотки равномерно распределены по кольцу, последней наматывается обмотка III. Число витков: I – 8, II – 80, III – 5. Диаметр и марка провода не критичны.

Для других мультиметров возможно придётся подобрать число витков обмотки III для масштабирования шкалы. В опытном образце имитацией ESR резисторами получены следующие результаты (первая цифра – сопротивление резистора, вторая – показания мультиметра):

0 – 1,000 1 – 1,120 2 – 1,260 3 – 1,360 4 – 1,430 5 – 1,480

Линейность измерений невысока, но достаточна для практического применения.

Ввиду простоты схемы печатная плата не приводится. Щупы приставки-зонда — из стальной облуженой пружинящей проволоки диаметром 1 мм, длиной 50-70 мм, припаяны непосредственно к печатной плате. Схема размещена в корпусе от разъёма DB-9 (COM-порт и подобные) с выведенными проводами «+» и «-», которые заканчиваются «крокодилами» для соединения со щупами мультиметра.

Емкость конденсатора

Электрические заряды

Как вы знаете, существует два типа зарядов: положительный заряд и отрицательный заряд. Ну и все как обычно, одноименные заряды отталкивается, а разноименные  – притягиваются. Физика седьмой класс).

Давайте еще раз рассмотрим простую модель конденсатора.

Если мы соединим наш конденсатор с каким-нибудь источником питания постоянного тока, то мы его зарядим. В этот момент положительные заряды, которые идут от плюса источника питания, осядут на одной пластине, а отрицательные заряды с минуса источника питания – на другой.

Самое интересное то, что количество положительных зарядов будет равняться количеству отрицательных зарядов.

Даже если мы отсоединим источник питания постоянного тока, то у нас конденсатор так и останется заряженным.

Почему так происходит?

Во-первых, заряду некуда течь. Хотя с течением времени он все равно будет разряжаться. Это  зависит от материала диэлектрика.

Во-вторых, происходит взаимодействие зарядов. Положительные заряды притягиваются к отрицательным, но они не могут соединиться с друг другом, так как им мешает диэлектрик, который, как вы знаете, не пропускает электрический ток. В это время между обкладками конденсатора возникает электрическое поле, которое как раз и запасает энергию конденсатора.

Когда конденсатор заряжается, электрическое поле между обкладками становится сильнее. Соответственно, когда конденсатор разряжается, электрическое поле слабеет. Но как много заряда мы можем “впихнуть” в конденсатор? Вот здесь и применяется такое понятие, как емкость конденсатора.

Что такое емкость

Емкость конденсатора – это его способность накапливать заряд на своих пластинах в виде электрического поля.

Но ведь емкость может быть не только у конденсатора. Например, емкость бутылки 1 литр, или емкость бензобака – 100 литров и так далее. Мы ведь не можем впихнуть в бутылку емкость в 1 литр больше, чем рассчитана эта бутылка, так ведь? Иначе остатки жидкости просто не влезут в бутылку и будут выливаться из нее. Точно такие же дела и обстоят с конденсатором. Мы не сможем впихнуть в него заряда больше, если он не рассчитан на это. Поэтому, емкость конденсатора выражается формулой:

где

С – это емкость, Фарад

Q – количество заряда на одной из обкладок конденсатора, Кулоны

U – напряжение между пластинами, Вольты

Получается, 1 Фарад – это когда на обкладках конденсатора хранится заряд в 1 Кулон и напряжение между пластинами 1 Вольт. Емкость может принимать только положительные значения.

Значение в 1 Фарад – это слишком много. На практике в основном пользуются значениями микрофарады, нанофарады и пикофарады. Хочу вам напомнить, что приставка “микро” – это 10-6 , “нано” – это 10-9 , пико – это 10-12 .

Последовательное соединение конденсаторов.

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным (рисунок 3).

Рисунок 2. Последовательное соединение конденсаторов.

При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины (1 и 6), а остальные пластины (2, 3, 4 и 5) заря­жаются через влияние. При этом заряд пла­стины 2 будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения. Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы.

Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов. Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость. А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Для вычисления общей емкости при последовательном со­единении конденсаторов удобнее всего пользоваться следую­щей формулой:

Для частного случая двух последовательно соединенных конденсаторов формула для вычисления их общей емкости будет иметь вид:

Плоский конденсатор и его емкость

Плоским конденсатором называют конденсатор, который состоит из двух одинаковых пластин, которые параллельны друг другу. Пластины могут быть разной формы. На практике чаще всего можно встретить квадратные, прямоугольные и круглые пластины. Давайте рассмотрим простой плоский квадратный конденсатор.

плоский конденсатор

где

d – расстояние между пластинами конденсатора, м

S – площадь самой наименьшей пластины, м2

ε – диэлектрическая проницаемость диэлектрика между обкладками конденсатора

Готовая формула для плоского конденсатора будет выглядеть так:

где

С – емкость конденсатора, ф

ε – диэлектрическая проницаемость диэлектрика

ε – диэлектрическая постоянная, ф/м

S – площадь самой наименьшей пластины, м2

d – расстояние между пластинами, м

Да, знаю, у вас сразу возникает вопрос: “А что такое диэлектрическая постоянная?” Диэлектрическая постоянная – это постоянная величина, которая нужная для вычислений в некоторых формулах электромагнетизма. Ее значение равняется 8, 854 × 10-12 ф/м.

Диэлектрическая проницаемость – эта величина зависит от типа диэлектрика, который находится между обкладками конденсатора. Например, для воздуха и вакуума это значение равняется 1, для некоторых других веществ можете посмотреть в таблице.

Какой можно сделать вывод из этой формулы? Хотите сделать конденсатор с огромной емкостью, делайте площадь пластин как можно больше, расстояние между пластинами как можно меньше и заправляйте вместо диэлектрика дистиллированную воду.

В настоящее время конденсаторы делают из нескольких пластин в виде слоеного торта. Это примерно выглядит вот так.

многослойный конденсатор

В этом случае формула такого конденсатора примет вид:

формула многослойного конденсатора

где n – это количество пластин

Сокращенные обозначения

В стандартном исполнении выпускают постоянные (К) и подстроечные (КТ) конденсаторы. Переменные (КП) создают по индивидуальным заказам. Ниже приведены отдельные параметры по ГОСТу 13 453-68.

Материал диэлектрика:

  • Б – бумага;
  • МП – комбинация металла/ пленки;
  • С – слюда;
  • Э – электролит;
  • К – керамика.

По степени защиты от внешних воздействий различают герметичное (Г) исполнение и опрессованный корпус (О).

Конструкция:

  • М – монолит;
  • Б – бочонок;
  • Д – диск;
  • С – секционный вариант.

Рабочий режим (по току):

  • И – импульсный;
  • У – универсальный (импульсный, постоянный и переменный);
  • Ч – только постоянный;
  • П – переменный/постоянный.

Иные особенности:

  • У – конденсатор, рассчитанный на работу в диапазоне УКВ;
  • М – компактные габариты;
  • Т – обеспечивается сохранение технических параметров при повышении температуры;
  • В – изделие приспособлено для установки в сетях с высоким напряжением.

В стандартном обозначении указывают (по номеру позиции):

  1. вид конденсатора (К, КТ или КП);
  2. код по диэлектрику и основным параметрам (К10 керамика для напряжения до 1600 V);
  3. рабочий режим по току;
  4. производственная серия или другое технологическое обозначение.

Дополнительные сведения:

  • Выбирать изделия можно по комбинированной (цифровой и буквенной), цветовой маркировке;
  • На компактный корпус наносят сокращения (вместо 1000мкФ – 1000m);
  • Класс точности обозначают латинским шрифтом (U – это ±);
  • Аналогичным образом кодируют номинальное напряжение (Q-160V).

ESR электролитических конденсаторов

В основном параметр ESR касается именно электролитических конденсаторов. Электролит, который там есть, теряет часть своих свойств при нагреве и конденсатор меняет свою емкость, что, конечно же, нежелательно. После приличного нагрева конденсатор начинает тупить, вздувается и быстро стареет.

У вздувшихся конденсаторов в первую очередь как раз ESR и растёт, тогда как ёмкость до определённого времени может оставаться практически номинальной ( ну той, которая написана на самом конденсаторе)

Чаще всего они вспухают в импульсных блоках питания и на материнках, обычно рядом с процессором (там выше на них нагрузка, да и тепло от процессора, вероятно, свою роль играет). Один из характерных симптомов: техника (комп, монитор) начинает включаться всё хуже и хуже. Либо с паузой (до нескольких часов после включения в сеть), либо с -дцатой попытки.

Ещё симптом: если отрубить питание на некоторое время (сетевой фильтр выключить, или из розетки выдернуть) – то снова начинает включаться не с первой попытки, или после паузы. А если не выключать питание, то комп может включаться сразу (но это тоже до поры, до времени, разумеется). Но бывает, что конденсаторы не вспухли, а ESR уже в десятки раз выше нормы. Тогда, понятно, заменяем. По опыту – очень частая проблема. И весьма легко диагностируемая (особенно, при наличии чудо-приборчика от китайских товарищей).

Емкость конденсатора

Наиболее значимый параметр данного прибора – это его ёмкость. От нёё зависят его сфера применения, условия эксплуатации и назначение. Измеряется ёмкость в фарадах. В отечественной литературе данный параметр обозначается буквой «Ф», в зарубежной –  «F». На самих электронных компонентах можно встретить такую буквенную кодировку: pF, nF или uF. Она указывают на то, что радиодеталь обладает ёмкостью, равной 10-12, 10-9 и 10-6 фарад. Рядом также будет маркировка цифрами, выполняющими роль множителя, т.е. 2,2uF = 2,2*10-6 фарад.

Дополнительная информация. Отрицательная степень десяти часто вызывает трудности даже у бывалых специалистов. Для удобного преобразования единиц измерения всегда можно использовать калькулятор конденсаторов онлайн. Также для того, чтобы вычислить ёмкость имеющейся детали, подойдёт цифровой мультиметр с соответствующим режимом измерения.

Сам конденсатор представляет собой пару металлических пластин. Их поперечные размеры должны быть намного больше, чем расстояние между ними. Посередине пластин помещён слой диэлектрика. Во время работы прибора на его выводы подаётся напряжение. В результате электроны пытаются прийти в движение, но не могут преодолеть диэлектрик, из-за чего между пластинами накапливается некоторый электрический заряд. Он измеряется в кулонах. Способность конденсатора накапливать электрический заряд называется его ёмкостью. Если рассматривать аналогию с сосудом для жидкости, то это его объём.

Что такое тестер конденсаторов

Конденсатор представляет собой радиодеталь, состоящую из двух обкладок, сделанных из проводников и диэлектрического слоя между ними. Электрическая емкость элемента измеряется в фарадах. Эта величина очень большая, поэтому на практике используются микрофарады или пикофарады.


Выполнение измерения емкости

Конденсаторы обычно бывают электролитическими или пленочными. В последних параметры мало меняются с течением времени. У электролитических ситуация другая. Жидкий состав, находящийся внутри, постепенно высыхает, и деталь теряет свои полезные свойства. Часто по внешнему виду нельзя судить по его исправности. Для проверки его нужно выпаивать.

Другая ситуация, когда важно проверить емкость, — это нарушение его работы от различных причин случайного характера — скачков напряжения или работы в условиях повышенной температуры. Неисправный элемент может послужить причиной неисправной работы всего устройства

Чтобы изучить ситуацию, необходимо определить, соответствует ли емкость конденсатора номинальному значению. Для этой цели применяют тестеры конденсаторов.

Они могут быть цифровыми или аналоговыми. Во время проверки может определяться емкость или ESR, параметр, который представляет собой последовательное эквивалентное сопротивление.


Высокоточное измерение

В некоторых мультиметрах имеется возможность непосредственной проверки емкости.

ESR-измерители производят определение эквивалентного последовательного сопротивления. Здесь речь идет о реактивном сопротивлении, которое обусловлено емкостью. Оно может существенно возрастать при увеличении частоты. Этот параметр оценивают с помощью сложных алгоритмов. Если он принимает слишком большую величину, то в некоторых ситуациях может быть нарушен температурный режим работы элемента. Это особенно опасно для электролитических элементов.

Вам это будет интересно Особенности инструментов для обжима

Существуют специальные измерители емкости.


Аналоговое устройство

ESR-метр

Такой измерительный прибор оснащен жидкокристаллическим дисплеем. У него имеются 2 щупа: красный и черный. Первый считается положительным, второй — отрицательным. Перед тем, как проверять, элемент разряжают, закорачивая выводы друг на друга. Чтобы провести измерение, щупы соединяют с выводами конденсатора. Если используется полярная модель, необходимо при этом учитывать полярность щупов.

Затем прибор включают и через несколько секунд на экране появляются величины емкости и параметра ESR.


Измеритель емкости

Мультиметр

Для определения исправности конденсатора мультиметр можно перевести в режим определения сопротивления. Переключатель нужно установить на 2 МОм или 200 Ком. Нужно подобрать этот параметр таким образом, чтобы зарядка происходила не сразу, а в течение нескольких секунд.

К его выводам элемента, который нужно выпаять из схемы, подключают красный и черный щупы. Теперь необходимо следить за данными на дисплее. Если там 0, то это означает обрыв контактов или другое механическое повреждение. Если tester показывает увеличивающиеся цифры и в конце концов появляется 1, то это говорит о работоспособности детали. Если сразу появляется единица, то это означает, что в конденсаторе произошел пробой.

При использовании аналогового прибора у исправной детали можно будет увидеть постепенное движение стрелки. Мгновенная установка минимального значения говорит об обрыве, а максимального — свидетельствует о пробое.

В мультиметре предусмотрена возможность непосредственного измерения емкости. Для этого нужно установить переключатель аппарата для ее измерения и выбрать наиболее подходящую шкалу. Обычно для контактов конденсатора предусматриваются особые клеммы. Если их нет, надо воспользоваться красным и черными щупами. В последнем случае необходимо воспользоваться такими же клеммами, как при измерении сопротивления.

Если значение емкости равно или близко к номинальному, то элемент исправен и может быть использован. В противном случае он неработоспособен. Считается, что совпадение с разницей не более 20% говорит о радиотехнической пригодности детали.


Протечка электролита
