Технические характеристики и намоточные данные трансформаторов ТПИ

ТПИ служат для передачи кратковременных импульсов с наименьшими искажениями и действуют в переходящих процессах. Они позволяют менять уровни и полярность импульсного тока и согласовывать напряжение сопротивления генераторов с потребителями нагрузки, разделить потенциалы приемо-передающих устройств, и принимать сигналы от источника на определенных нагрузках. Они служат основным конвертирующим компонентом в оборудовании.

Существует несколько видов обмоток для ТПИ:

• спиральные. Используют для снижения индуктивного рассеивания;
• конические. Применяются для уменьшения индуктивного рассеивания и повышения обмоточной емкости;
• цилиндрические. Обладают хорей технологичностью и простотой конструкции.

4-3

Применяется в блоках питания для радиоэлектроники. Сердечник выполнен из феррита марки Ф-720. Имеет длину и высоту 42 миллиметра, и ширину 20 мм. На внешние источники его устанавливают в качестве импульсных преобразователей, конвертируя колебания энергии в частоты до нескольких килогерц. Катушка имеет спиральную рядовую обмотку, выполненную из медной проволоки толщиной несколько сотых долей миллиметра. Изоляция сделана из технической пленки, количество выводов 18.

Технические характеристики микросхем и транзисторов

TL494CN: схема функциональная

Итак, задачей данной микросхемы является широтно-импульсная модуляция (ШИМ, или англ. Pulse Width Modulated (PWM)) импульсов напряжения, вырабатываемых внутри как регулируемых, так и нерегулируемых ИБП. В блоках питания первого типа диапазон длительности импульсов, как правило, достигает максимально возможной величины (~ 48% для каждого выхода в двухтактных схемах, широко используемых для питания автомобильных аудиоусилителей).

Микросхема TL494CN имеет в общей сложности 6 выводов для выходных сигналов, 4 из них (1, 2, 15, 16) являются входами внутренних усилителей ошибки, используемых для защиты ИБП от токовых и потенциальных перегрузок

Контакт № 4 – это вход сигнала от 0 до 3 В для регулировки скважности выходных прямоугольных импульсов, а № 3 является выходом компаратора и может быть использован несколькими способами. Еще 4 (номера 8, 9, 10, 11) представляют собой свободные коллекторы и эмиттеры транзисторов с предельно допустимым током нагрузки 250 мА (в длительном режиме не более 200 мА)

Они могут соединяться попарно (9 с 10, а 8 с 11) для управления мощными полевыми транзисторами (MOSFET-транзисторов) с предельно допустимым током 500 мА (не более 400 мА в длительном режиме).

Каково же внутренне устройство TL494CN? Схема ее показана на рисунке ниже.

Микросхема имеет встроенный источник опорного напряжения (ИОН) +5 В (№ 14). Он обычно используется в качестве эталонного напряжения (с точностью ± 1%), подаваемого на входы схем, потребляющих не более 10 мА, например, на вывод 13 выбора одно- или двухтактного режима работы микросхемы: при наличии на нем +5 В выбирается второй режим, при наличии на нем минуса напряжения питания – первый.

Для настройки частоты генератора пилообразного напряжения (ГПН) используют конденсатор и резистор, подключаемые к контактам 5 и 6 соответственно. И, конечно, микросхема имеет выводы для подключения плюса и минуса источника питания (номера 12 и 7 соответственно) в диапазоне от 7 до 42 В.

Из схемы видно, что имеется еще ряд внутренних устройств в TL494CN. Описание на русском языке их функционального назначения будет дано ниже по ходу изложения материала.

Схемы сетевых фильтров импульсных и высокочастотных помех: 4 типа конструкций

Важно понимать, что импульсы высокой частоты играют двоякую роль:

1. в/ч помехи могут приходить из бытовой сети в блок питания;
2. импульсы высокочастотного тока генерируются встроенным преобразователем и выходят из него в домашнюю проводку.

Причины появления помех в бытовой сети:

• апериодические составляющие переходных процессов, возникающие от коммутации мощных нагрузок;
• работы близкорасположенных приборов с сильными электромагнитными полями, например, сварочных аппаратов, мощных тяговых электродвигателей, силовых трансформаторов;
• последствия погашенных импульсов атмосферных разрядов и других факторов, включая наложение высокочастотных гармоник.

Помехи ухудшают работу радиоэлектронной аппаратуры, мобильных устройств и цифровых гаджетов. Их необходимо подавлять и блокировать внутри конструкции импульсного блока питания.

Основу фильтра составляет дроссель, выполненный двумя обмотками на одном сердечнике.

Дроссели могут быть выполнены разными габаритами, намотаны толстой или тонкой проволокой на больших или маленьких сердечниках.

Начинающему мастеру достаточно запомнить простое правило: лучше работает фильтр с дросселем большого магнитопровода, увеличенным числом витков и поперечным сечением проволоки. (Принцип: чем больше — тем и лучше.)

Дроссель обладает индуктивным сопротивлением, которое резко ограничивает высокочастотный сигнал, протекающий по проводу фазы или нуля. В то же время оно не оказывает особого влияния на ток бытовой сети.

Читать также: Комнатная телеантенна своими руками

Работу дросселя эффективно дополняют емкостные сопротивления.

Конденсаторы подобраны так, что закорачивают ослабленные дросселем в/ч сигналы помех, направляя их на потенциал земли.

Принцип работы фильтра в/ч помех от проникновения на блок питания входных сигналов показан на картинке ниже.

Между потенциалами земли с нулем и фазой устанавливают Y конденсаторы. Их конструктивная особенность — они при пробое не способны создать внутреннее короткое замыкание и подать 220 вольт на корпус прибора.

Между цепями фазы и нуля ставят конденсаторы, способные выдерживать 400 вольт, а лучше — 630. Они обычно имеют форму параллепипеда.

Однако следует хорошо представлять, что ИБП в преобразователе напряжения сами выправляют сигнал и помехи им практически не мешают. Поэтому такая система актуальна для обычных аналоговых блоков со стабилизацией выходного сигнала.

У импульсного блока питания важно предотвратить выход в/ч помех в бытовую сеть. Эту возможность реализует другое решение

Как видите, принцип тот же. Просто емкостные сопротивления всегда располагаются по пути движения помехи за дросселем.

Третья схема в/ч фильтра считается универсальной. Она объединила элементы первых двух. Y конденсаторы в ней просто работают с двух сторон каждого дросселя.

У самых дорогих и надежных устройств используется сложный фильтр с дополнительно подключенными дросселями и конденсаторами.

Сразу же показываю схему расположения фильтров на всех цепочках блока питания: входе и выходе.

Обратите внимание, что на кабель, выходящий из ИБП и подключаемый к электронному прибору, может быть дополнительно установлен ферритовый фильтр, состоящий из двух разъемных полуцилиндров или выполненный цельной конструкцией

Примером его использования является импульсный блок питания ноутбука. Это уже четвертый вариант применения фильтра.

Описание балласта для люминесцентной лампы

Балласт для люминесцентной лампы на IR2151 приведенный в этой статье предназначен для подключения люминесцентной лампы типа Т12 или Т8 мощностью 40 Вт.

За основу взята специализированная микросхема IR2151. Балласт построен по схеме полумостового преобразователя имеющего среднюю точку, определенную конденсаторами C6 и C7.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Подробнее

Мост построенный на диодах VD1—VD4 выпрямляет входное напряжение электросети, которое затем сглаживается конденсаторами С6 и С7. Резистор R1 предназначен для уменьшения пускового тока. Генератор импульсов расположенный внутри микросхемы IR2151 аналогичен генератору имеющемуся в знаменитом таймере NE555.

Формула расчета частоты внутреннего генератора:

Формула расчета резонансной частоты:

Для большей эффективности работы балласта люминесцентной лампы необходимо чтобы частота внутреннего генератора и частота резонансная были примерно равны. При указанных на схеме номиналах деталей резонансная частота равна примерно 40 кГц.

Через элементы R2, С1 происходит питание микросхемы IR2151. Цепь из элементов R6, С5 является снаббером, который предупреждает отказ выходных каскадов IR2151 вследствие паразитных высокочастотных колебаний.

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ

Лабораторный блок питания ни что иное как высококачественный универсальный источник питания с нормированными и термостабильными характеристиками. Эти устройства имеются на любом предприятии, которое занимается разработкой, изготовлением или ремонтом и/или ремонтом радиоэлектронной аппаратуры.

Используют их во время проверки и/или калибровки различных приборов. Кроме того они необходимы в тех случаях, когда нужно с высокой точностью подать питающее напряжение и ток на радиотехническое устройство.

Как правило, лабораторные блоки питания оснащаются всевозможными устройствами защиты (перегрузка, защита от короткого замыкания и пр.) и органами регулировки выходных параметров (напряжение и ток).

Лабораторные блоки оснащают также специальными входами для подачи модулирующих сигналов, что позволяет пользователю формировать выходное напряжение и ток произвольной формы.

Серийно выпускаемые лабораторные источники питания могут быть как линейными, так и импульсными.

Линейные.

Линейные лабораторные БП строятся на базе больших низкочастотных трансформаторов, которые понижают сетевое напряжение ~220 В частотой 50 Гц до определенного значения. Частота переменного тока при этом остается без изменений. Затем синусоидальное напряжение выпрямляется, сглаживается емкостными фильтрами и доводится до заданного значения линейным полупроводниковым стабилизатором.

Приборы, работающие по такому принципу обеспечивают требуемое значение выходного напряжения с высокой точностью. Оно отличается стабильностью и отсутствием пульсаций. Однако они имеют ряд недостатков:

• большие габаритные размеры и вес, который может быть больше 20 кг. Из-за этого мощность на нагрузке у таких БП редко превышает 200 Вт.;
• низкий КПД (не более 60%), что обусловлено принципом работы линейного стабилизатора, где все избыточное напряжение преобразуется в тепло;
• наличие высокочастотных помех, проникающих из сети ~220 в, 50 Гц., для устранения которых необходим сетевой фильтр;
• относительно небольшое время наработки на отказ, вызванное старением электролитических конденсаторов.

Импульсные.

В основу работы импульсных лабораторных блоков питания положен принцип заряда сглаживающих конденсаторов импульсным током. Он образуется в момент подключения/отключения индуктивного элемента. Переключение происходит под действием специально оптимизированных транзисторов, а выходное напряжение регулируется путем изменения глубины широтно импульсной модуляции (ШИМ).

Основные преимущества импульсных лабораторных источников обеспечиваются за счет:

• плавного изменения глубины ШИМ, что в свою очередь, позволяет закачивать в сглаживающие конденсаторы такое количество энергии, которое соизмеримо с энергопотреблением нагрузки БП. При этом КПД блока питания может достигать 90 и более процентов;
• высокочастотной составляющей, которая дает возможность использования сглаживающих конденсаторов значительно небольшой емкости.

За счет этого габаритные размеры корпуса невелики. Кроме того, за счет более высокого КПД значительно уменьшается выделение тепла и улучшается температурный режим работы источника питания.

Существенным недостатком импульсных лабораторных блоков, несколько ограничивающих их применение являются:

• высокочастотные пульсации на выходе, которые достаточно тяжело отфильтровать;
• радиочастотные наводки и их гармоники, вызванные периодическими токовыми импульсами.

При работе с радиочастотными схемами импульсные блоки питания необходимо располагать на максимальном расстоянии от них или использовать трансформаторные схемотехнические решения.

Основным техническим параметром лабораторных источников электро энергии является мощность. Здесь существует такое подразделение:

• стандартные, мощностью до 700 Вт. Их максимальный вес не превышает 15 кг.;
• большой мощности.

Стандартные исполнения могут быть как трансформаторными, так и импульсными. Предназначены они для работы с напряжениями в диапазоне от 15 до 150 В. При этом максимальный ток ограничивается величиной порядка 25 А. Как правило, они имеют от одного до трех каналов, из которых два являются регулируемыми.

Упрощенный мост на IR2153

Упрощенный мост на IR2153 — такое устройство как мост реализованный на универсальном драйвере для управления полевыми транзисторами, справедливо считается одним из наиболее эффективных модулей преобразователя. Но, чтобы собрать такой прибор потребуются существенные денежные вложения, а также нужно учитывать технологический уровень сложности при его изготовлении. Это если вы собираетесь взяться за конструирование высоко мощного моста на несколько киловатт, тогда да, будут некоторые затруднения.

А вот если воспользоваться приведенной ниже схемой, то никаких проблем не будет, тем более устройство собрано на двух популярных чипах IR2153 , представляющих собой высоковольтные драйвера с внутренним генератором. Принцип включения микросхем обычный и неоднократно тестировался на полумосте. Особенность вызывает первоочередное тактирование второй микросхемы от R-входа.

Номинальные значения электронных компонентов:

Насчет расчетов например: R2,С3 как сказано выше, нужно определять по даташиту, к тому же есть множество программ для расчета. Если для кого то это дремучий лес то я считаю, тогда и не надо вообще браться за конструирование.

Ниже показана печатная плата с нанесенной на нее обозначениями деталей и их места установки.

В качестве нагрузки данного моста могут послужить выходной трансформатор строчной развертки телевизора, SSTC-катушка либо что-то аналогичное им, но мощность не должна превышать 1000 Вт. Если использовать большие мощности, то нет никакой гарантии в стабильной работе микросхемы. Если же все таки возникает необходимость реализовать высокие мощности, то тогда необходимо добавить емкость конденсаторов в цепи фильтров 310v, то тогда существует вероятность, что будет прекрасно работать и на высокой мощности.

Техническая информация

1. Когда осуществляется запуск, то создается сильный импульсный бросок тока в следствии происходящего цикла зарядки конденсаторов в цепи фильтра. При этом возможно срабатывание автоматов, если такое происходит, то нужно в сетевую цепь установить NTC-термистор, который применяется для защиты импульсных питающих источников и электронных балластных систем, предварительно подобрав его значения по необходимому току.2. При подключении к мосту в качестве нагрузки выходной строчный трансформатор, то первичную обмотку нужно наматывать в количестве 65 витков не меньше.3. При компоновке элементов на печатную плату, лучше всего под микросхемы нужно будет устанавливать панельки, а в них уже помещать саму микросхему после полного завершения монтажа схемы.

Технические характеристики микросхем и транзисторов

Особенности и конструкция импульсных трансформаторов питания

В качестве основного элемента современных средств электропитания выступают импульсные трансформаторы. Их подразделяют по области применения и конструктивным особенностям. В зависимости от исполнения, они делятся:

• стержневые;
• броневые;
• тороидальные. Они не имеют катушек, проволока наматывается на сердечник с бумажной изоляцией;
• бронестержневые.

Для всех вышеперечисленных токовых преобразователей свойственно наличие контурного магнитопровода, выполненного из специальных марок стали. Исключение составляют тороидальные трансформаторы, чей сердечник изготовлен из феррита и выполнен в форме круга.

Пластины из электротехнической стали практически не содержат кремниевых добавок, поскольку он приводят к потере мощности за счет влияния вихревых потоков на контур стержневого магнитопровода. Тороидальные модели производят из ферромагнитных или рулонных марок стали.

Частота импульсов зависит от толщины пластин электромагнитного стержня. Чем они тоньше, тем выше частота на выходе. Представляют они собой единую конструкцию, склеенную эпоксидной смолой. Провода в катушку наматывают внутри или снаружи, зависит от целей применения.

Более надежный вариант с триггерной защитой:

Собранный блока питания.

R17 и транзистор VT4 — датчик тока, VT1 и VT3 — триггер, VT2 — при защелкивании притягивает вывод (CT) микросхемы IR2153 к земле, мгновенно останавливая генерацию. При токовой перегрузке или КЗ ИИП выключается, дальнейшая работа возможна при обесточивании на 1 минуту. С9 — предотвращает ложное срабатывание защиты при первом пуске, когда заряжаются емкости во вторичке.

Печатная плата второй версии:

Описание сборки данного блока питания.

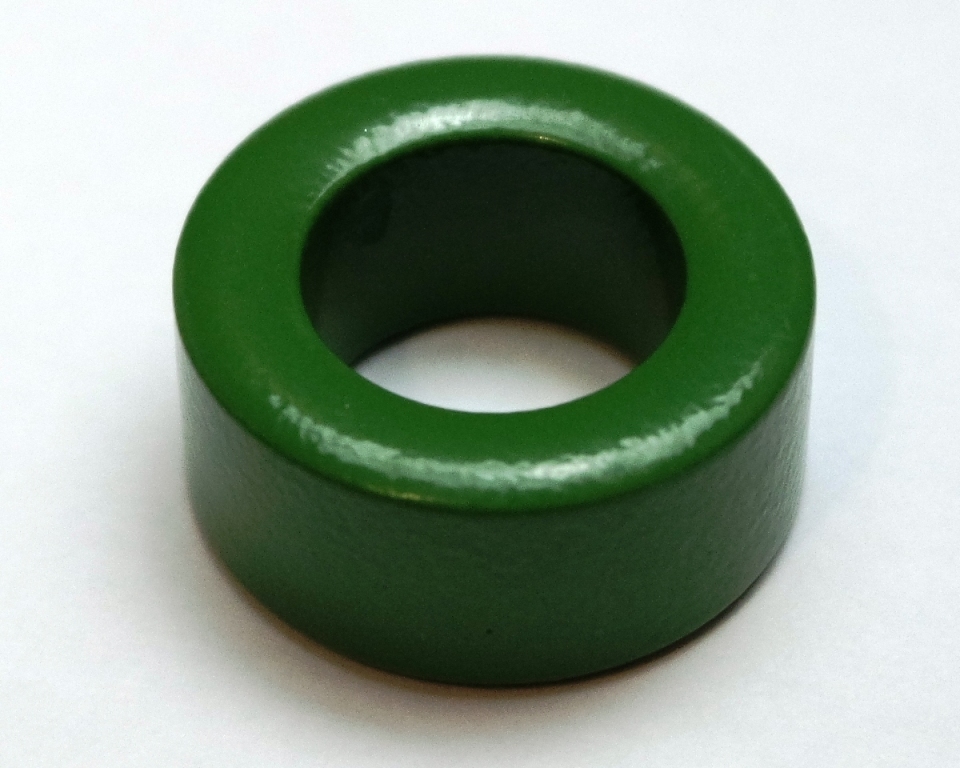

Силовой трансформатор намотан на кольце R31*19*15 PC40.

Ферритовое кольцо.

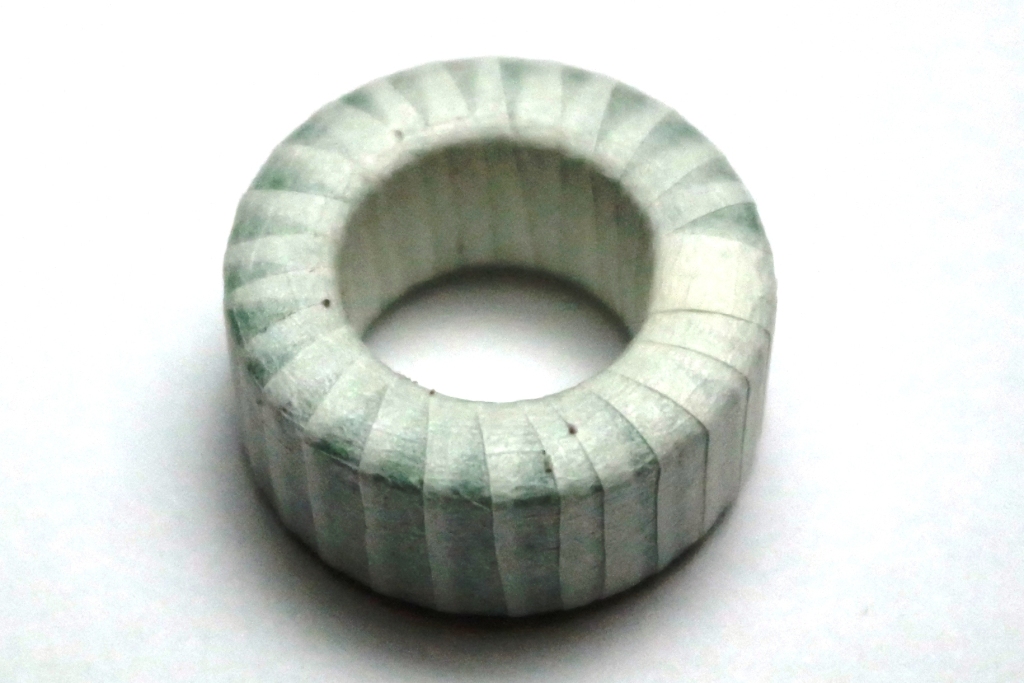

Для надежности поверх лака уложен слой изоляции в 1 слой:

Слой изоляции.

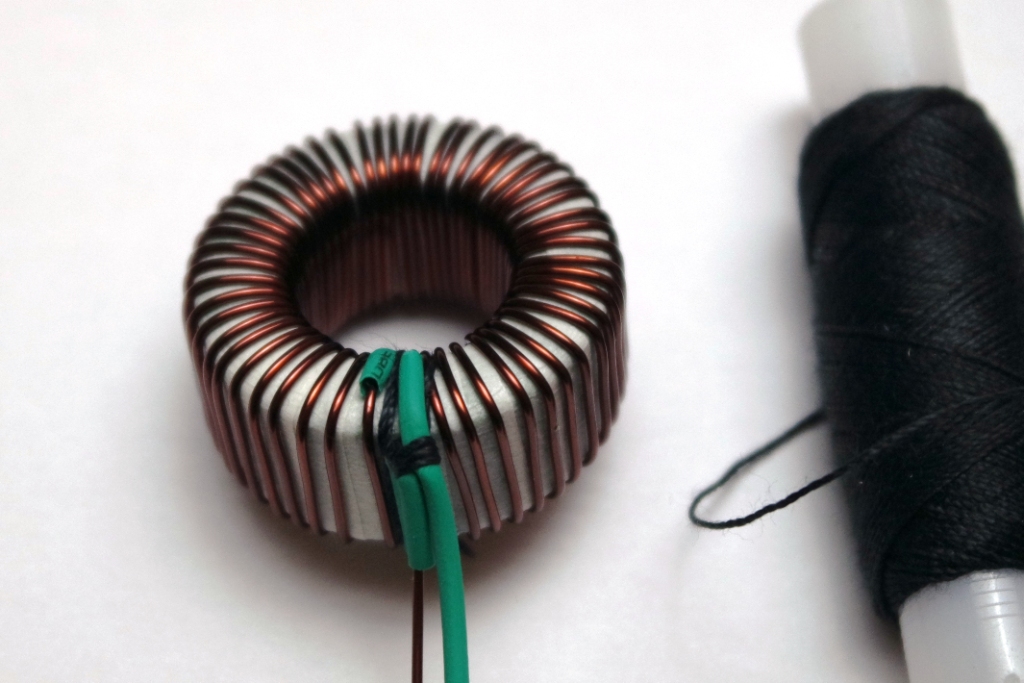

Первичная обмотка содержит 52 витков проводом 0,75мм. Выводы дополнительно изолируются термоусадкой.

Первичная обмотка.

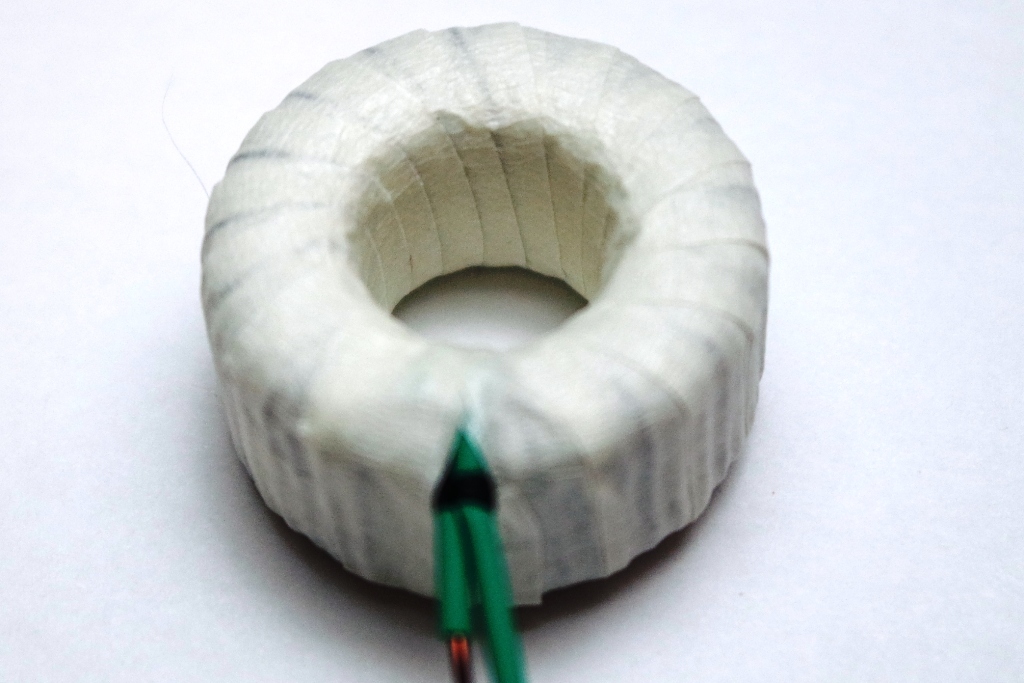

Далее накладываются 2 слоя изоляиции:

Двойной слой изоляции.

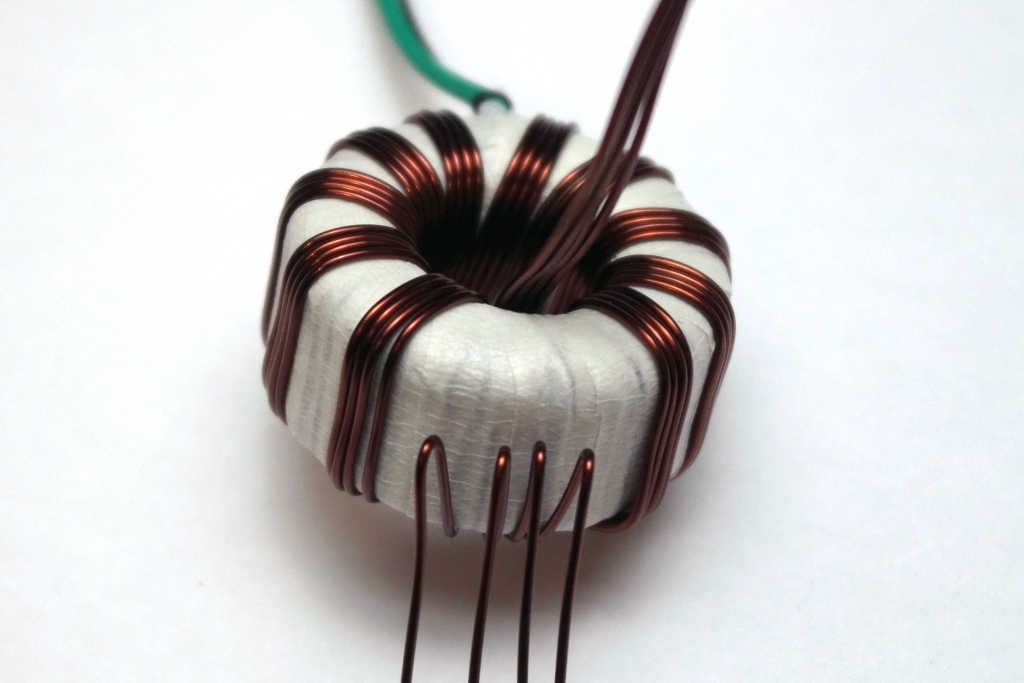

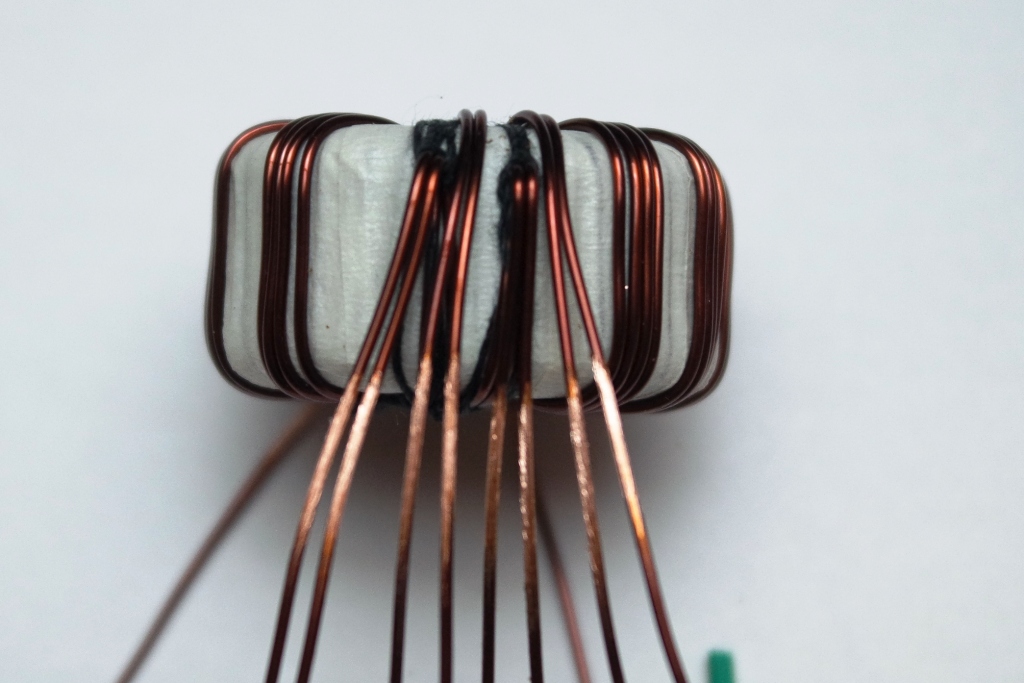

Вторичная обмотка содержит 11 витков, мотается разом 4-мя жилами провода 0,75мм (в диаметре). При 52 витках первички будет ровно 3в/виток, 11 витков вторички дадут нам +33/-33в на выходе.

Вторичная обмотка.

Те выводы, что снизу фиксируются нитками, также сразу надо зачистить все жилы:

Готовый трансформатор.

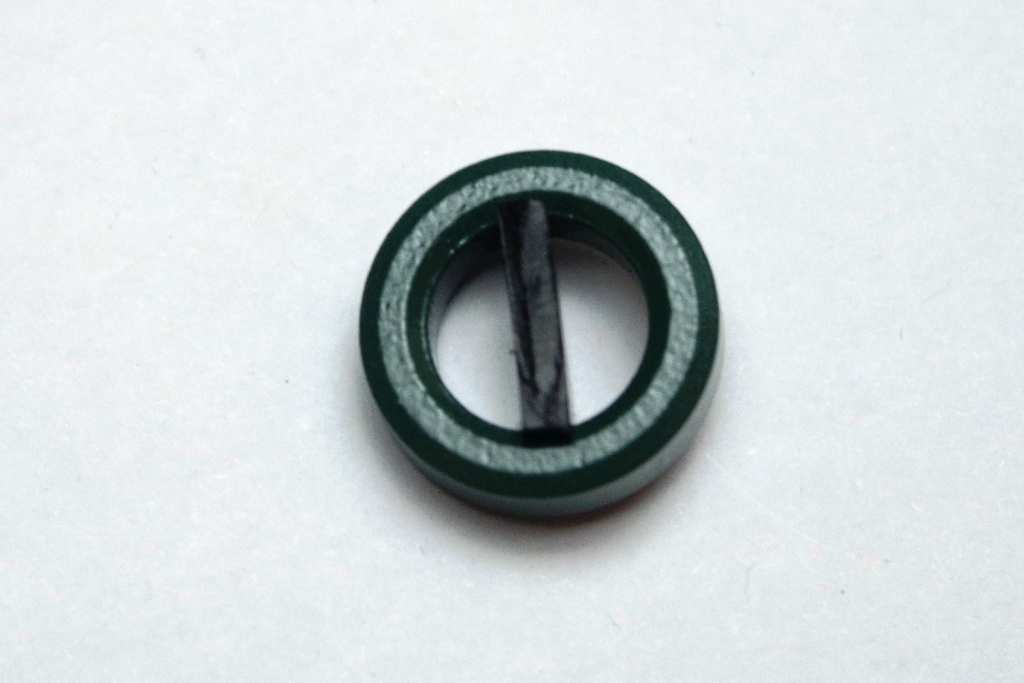

Синфазный дроссель, установлена перегодка для разделения обмоток:

Ферритовое кольцо для синфазного фильтра. R16*10*4.5 PC40

Обмотки выполнены проводом 0,5 мм длиной по 50см каждая, выводы также зачищаются:

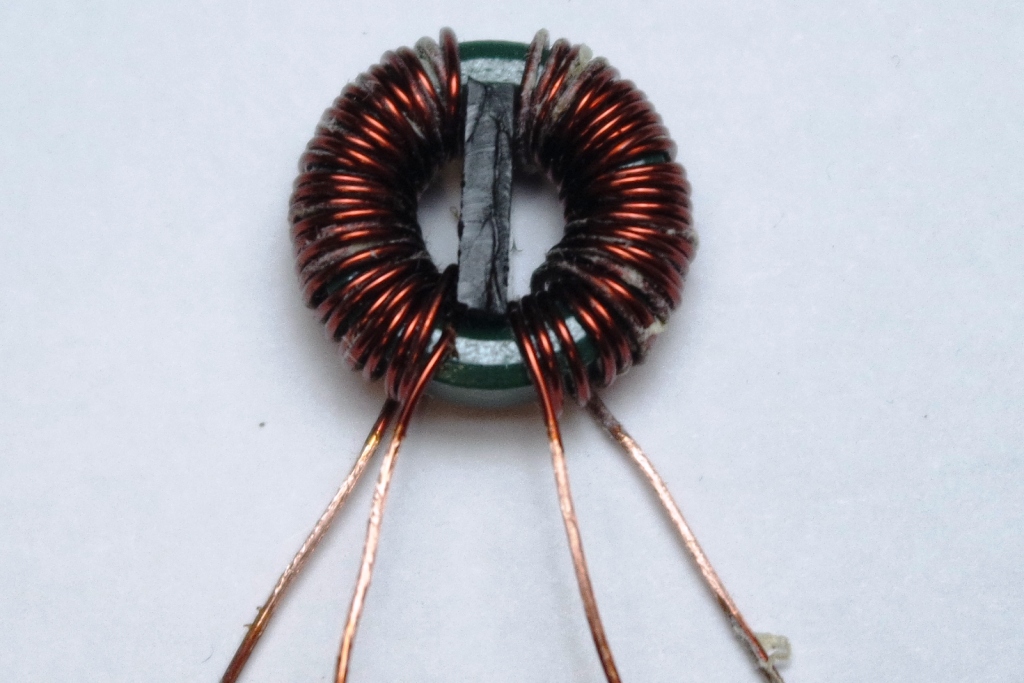

Синфазный дроссель.

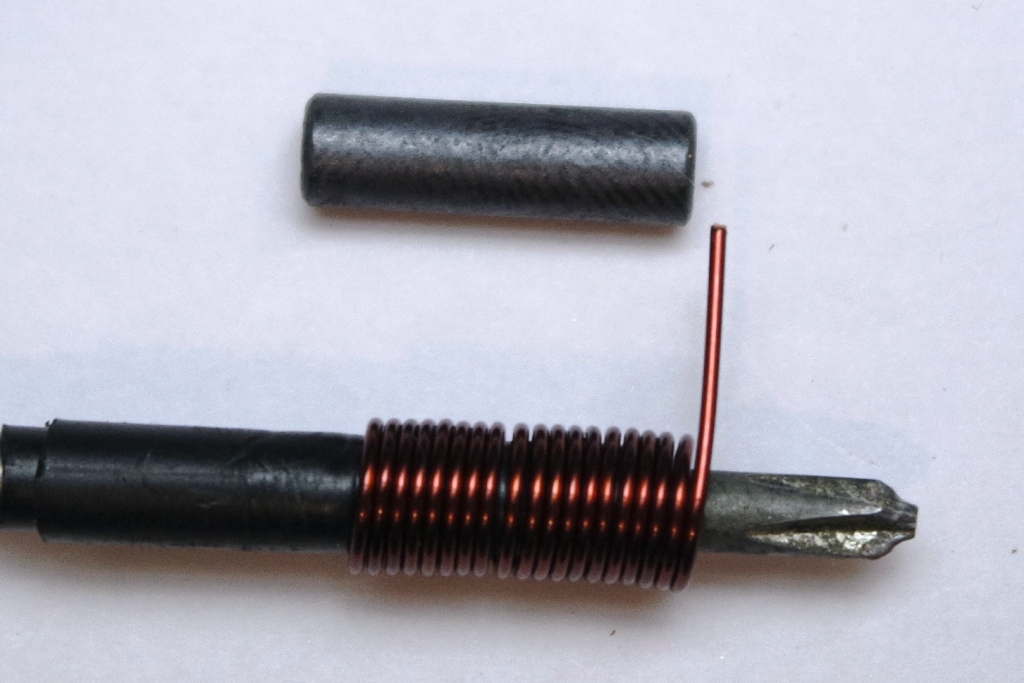

Проводом 0,75мм на оправке сделаны обмотки для силовых дросселей:

Намотка дросселя.

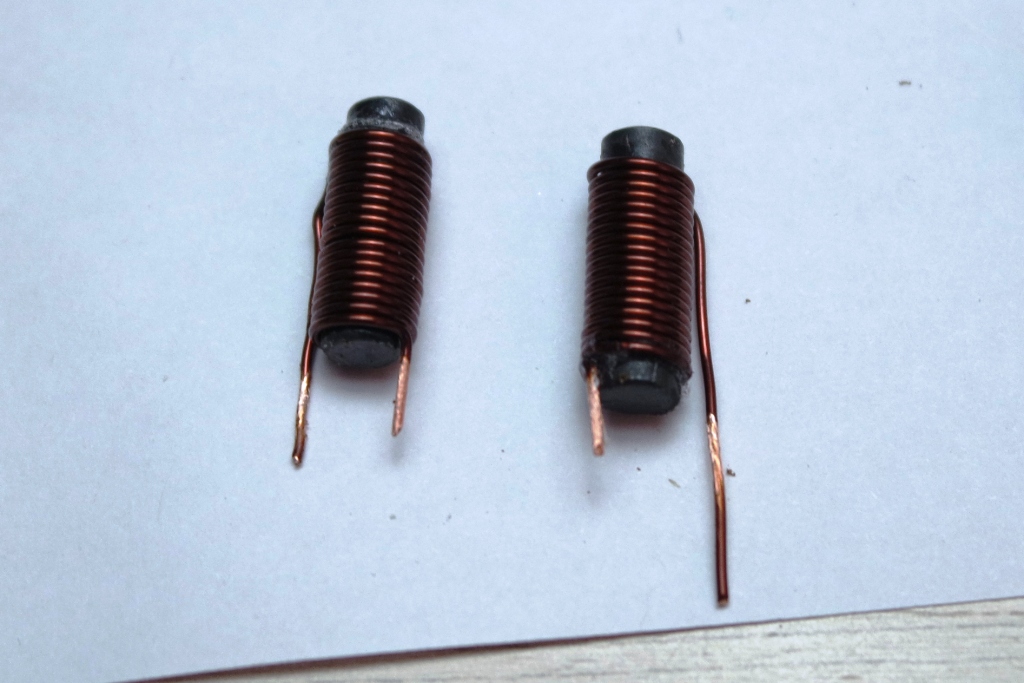

Далее на сердечниках 6*20 Zn600 с помощью клея крепятся обмотки:

Силовые дроссели.

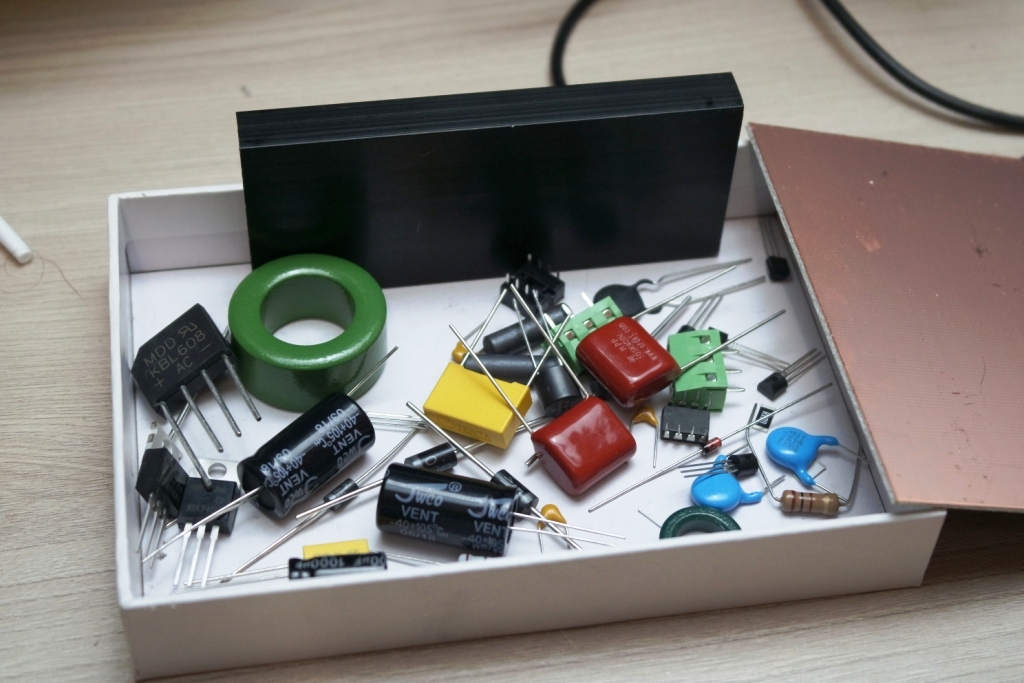

Закупаем все необходимые детали:

Набор деталей.

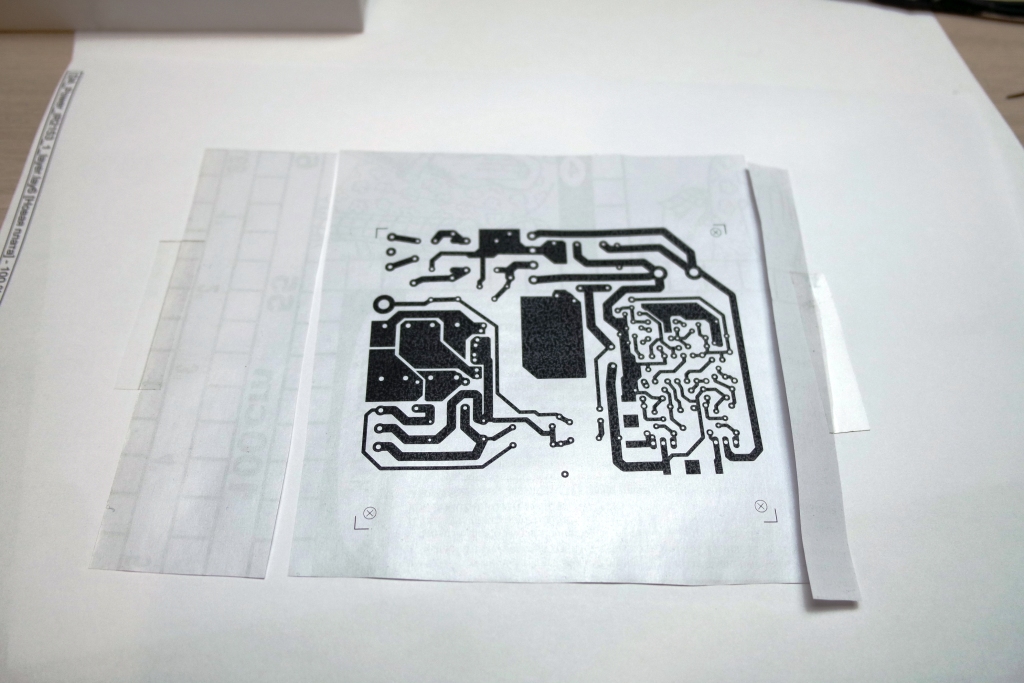

Подложка от самоклейки с помощью скотчка крепится на лист бумаги А4:

Подложка.

Распечатываем на принтере рисунок платы, зеркалить ничего не надо!

Распечатанный рисунок.

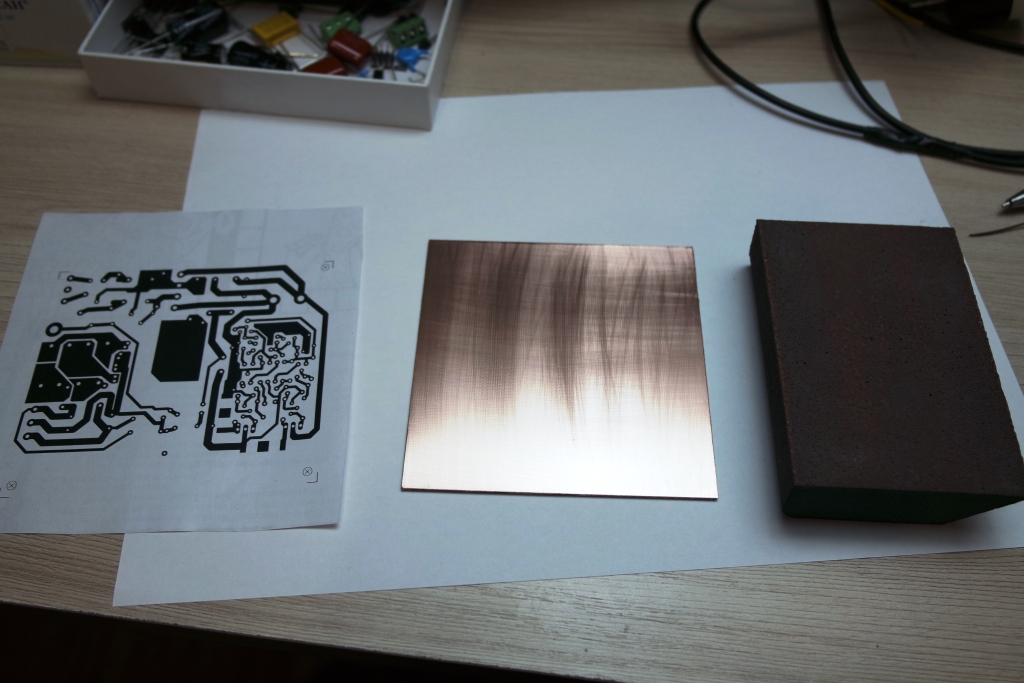

Подготавливаем поверхность:

Чистка меди наждачкой.

Обезжириваем медь и кладем подложку рисунком вверх на полумягкую поверхность, например книгу:

До переноса рисунка обезжириваем поверхность меди.

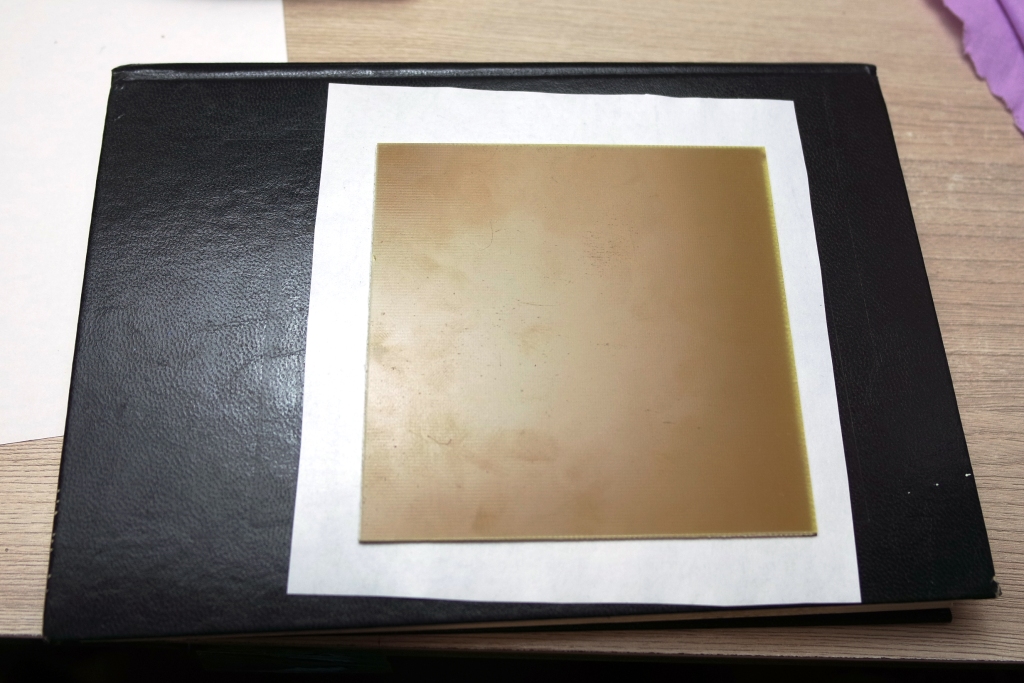

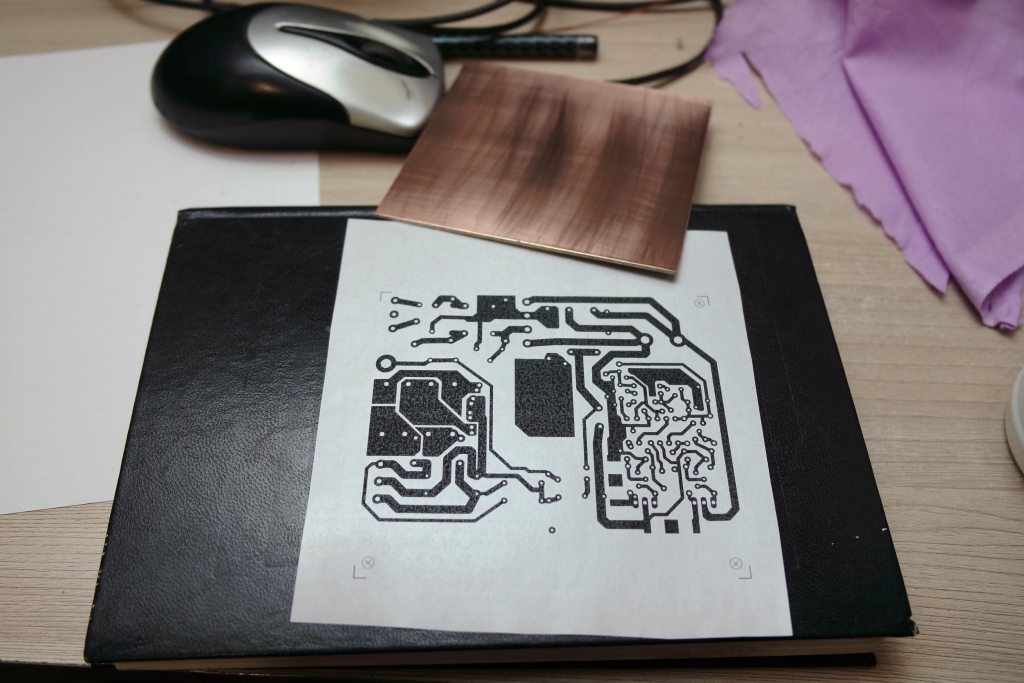

Кладем текстолит медью вниз и выравниваем по отметкам:

Текстолит на рисунке.

Ставим сверху утюг, прижимаем сильно, не двигаем горячий утюг в течении 1 минуты:

Утюг — мощность на максимум.

После убираем утюг, приживаем сверху текстолит еще парочкой книг, и даем немного остынуть. Далее подложка легко отрывается, а рисунок остается на медной поверхности:

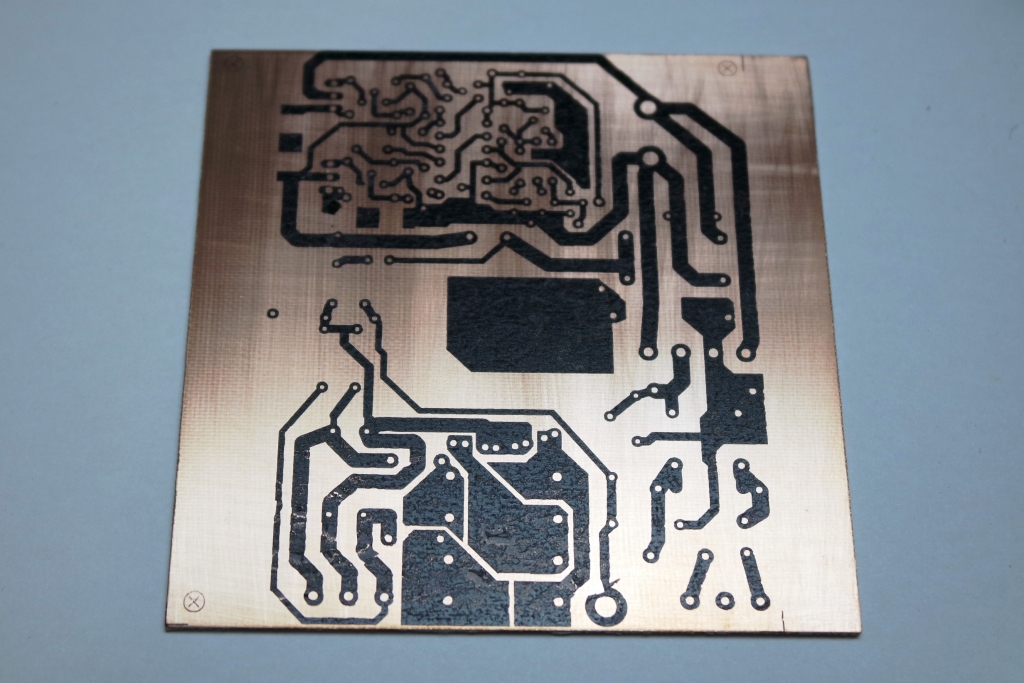

Отрываем подложку.

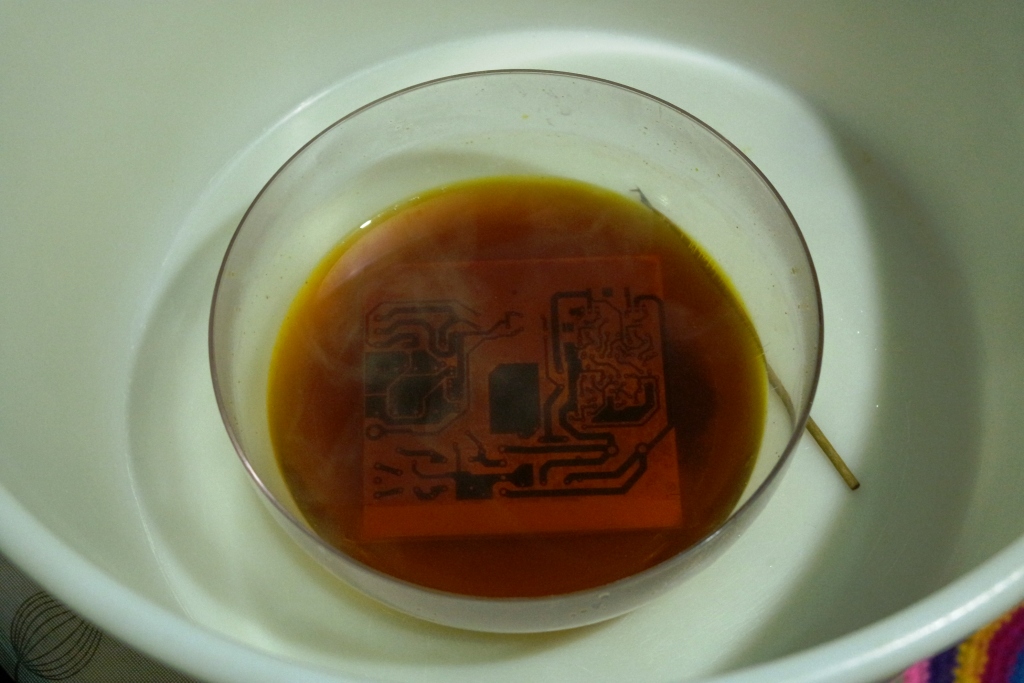

Кладем текстолит в раствор хлорного железа:

В растворе хлорного железа.

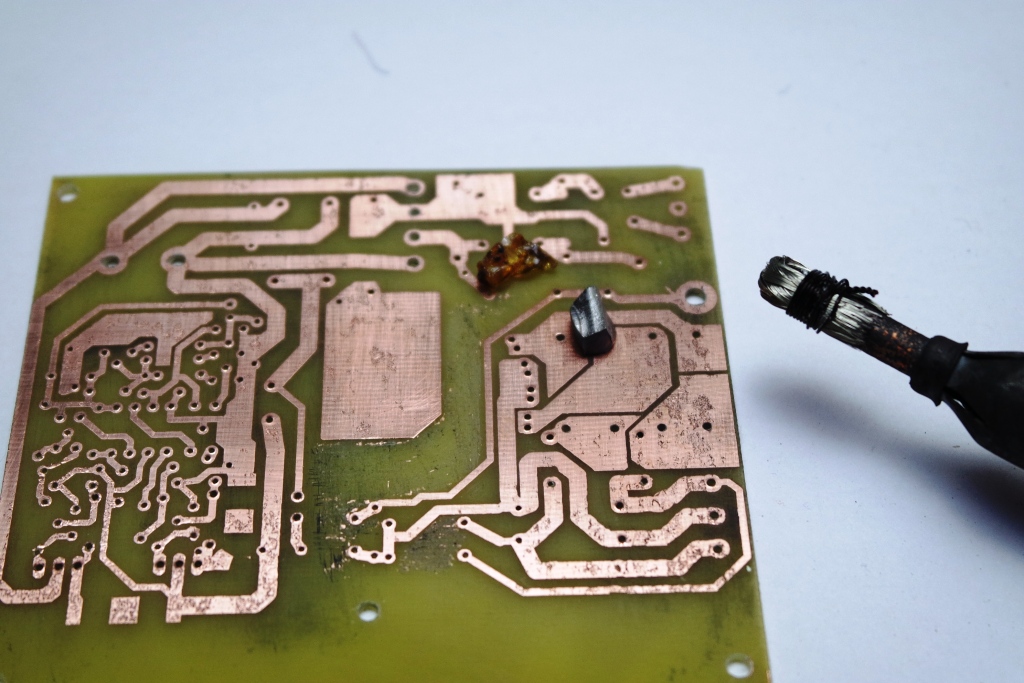

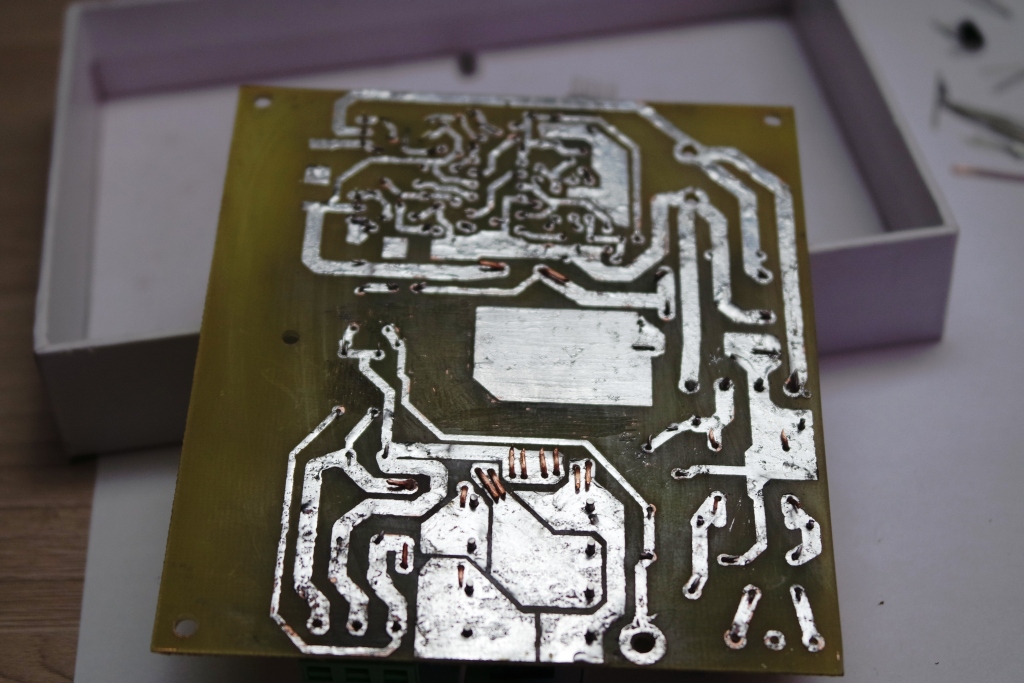

После травления сверлим отверстия и залуживаем:

Олово, паяльник с оплеткой и канифоль.

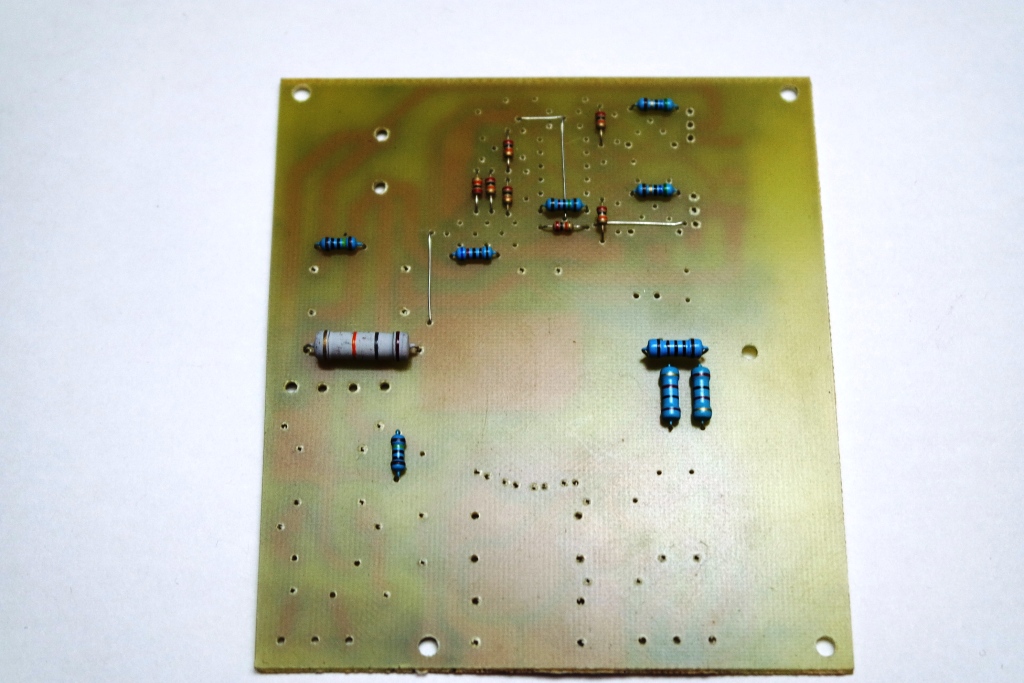

Вставляем резисторы и всякую мелочь:

Резисторы+перемычки.

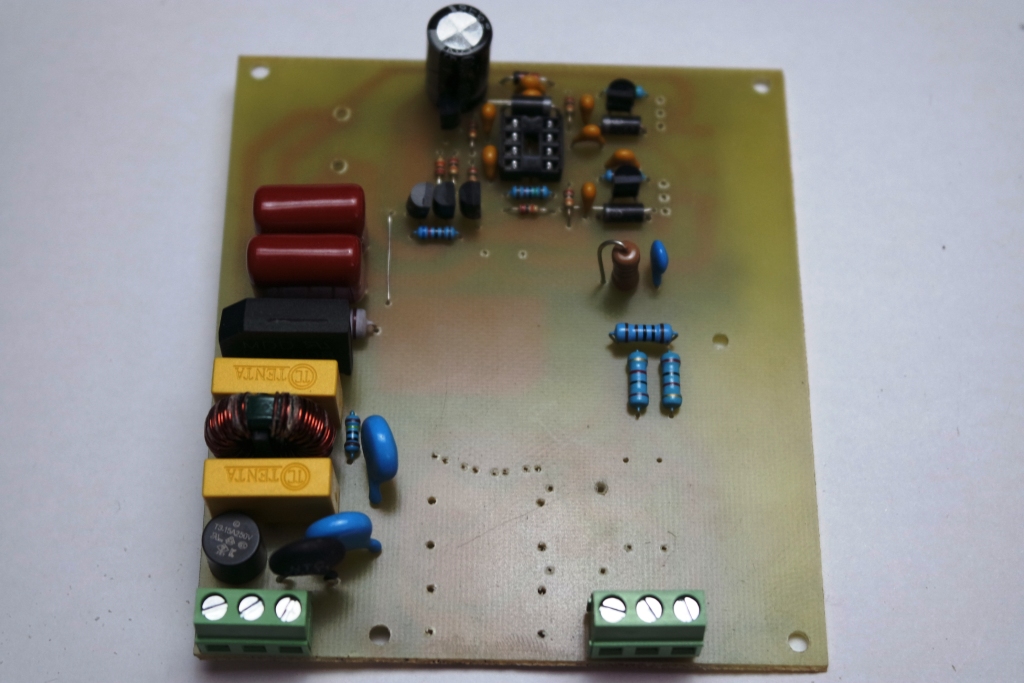

Далее более габаритные элементы:

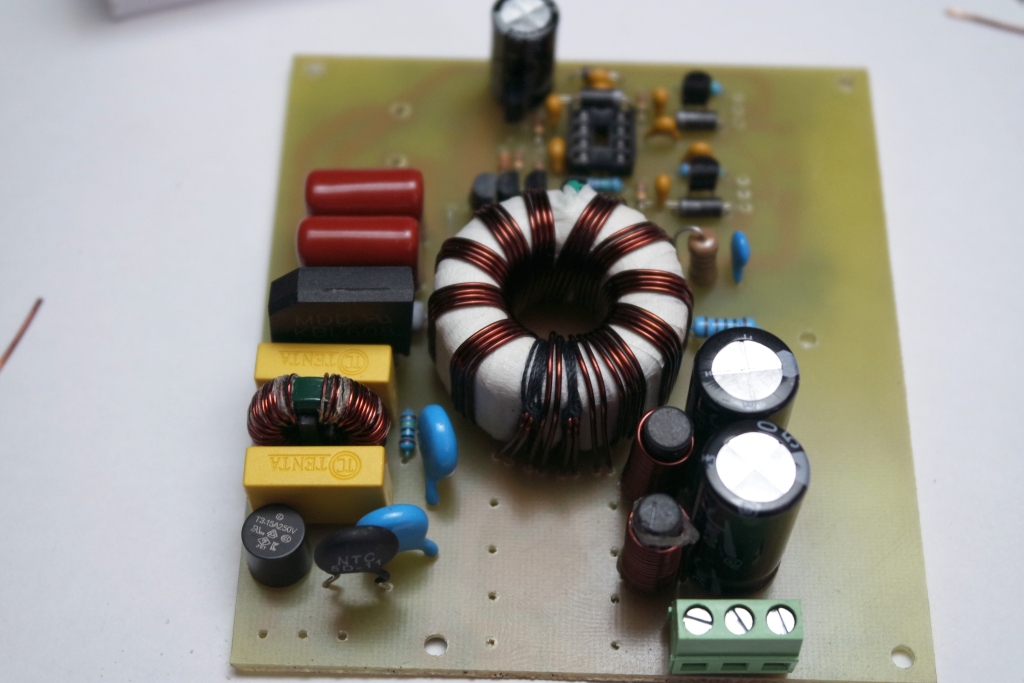

Остальное

Правильно фазируем обмотки, тут проще некуда, если провода заранее промаркировать:

Не забываем зачищать лак на проводах.

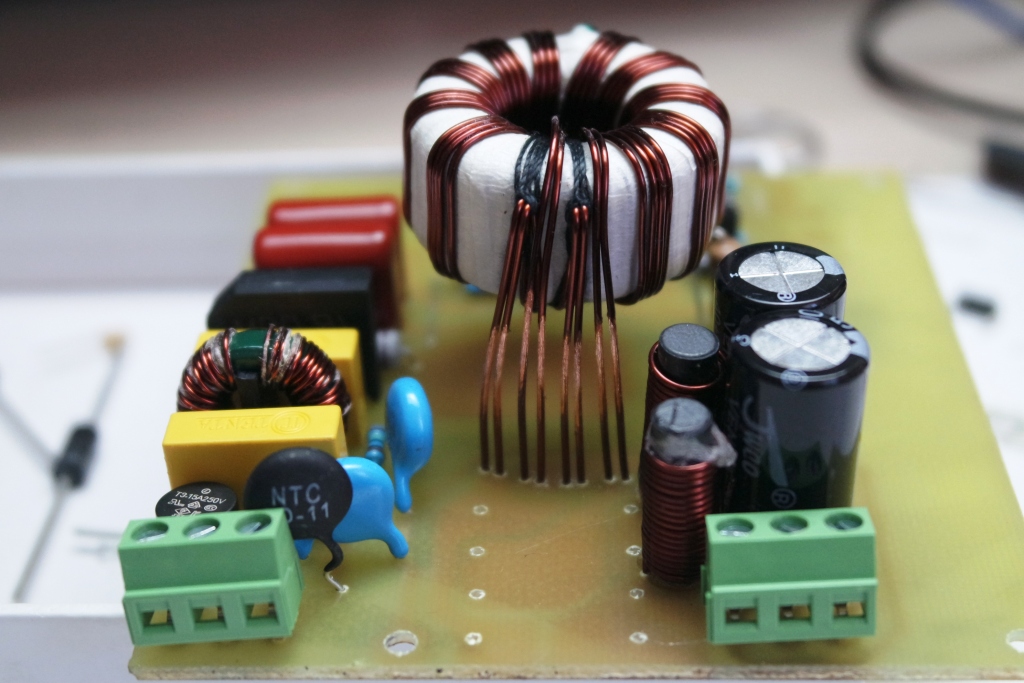

Вставляем трансформатор на место:

Установка трансформатора.

Загибаем выводы и запаиваем:

Осталось запаять.

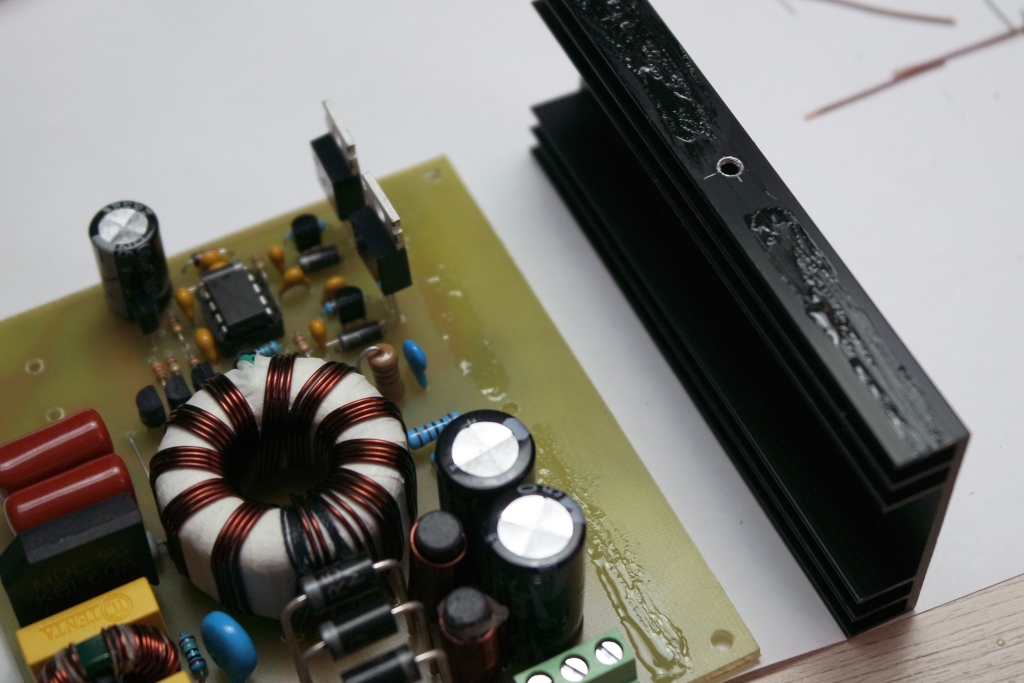

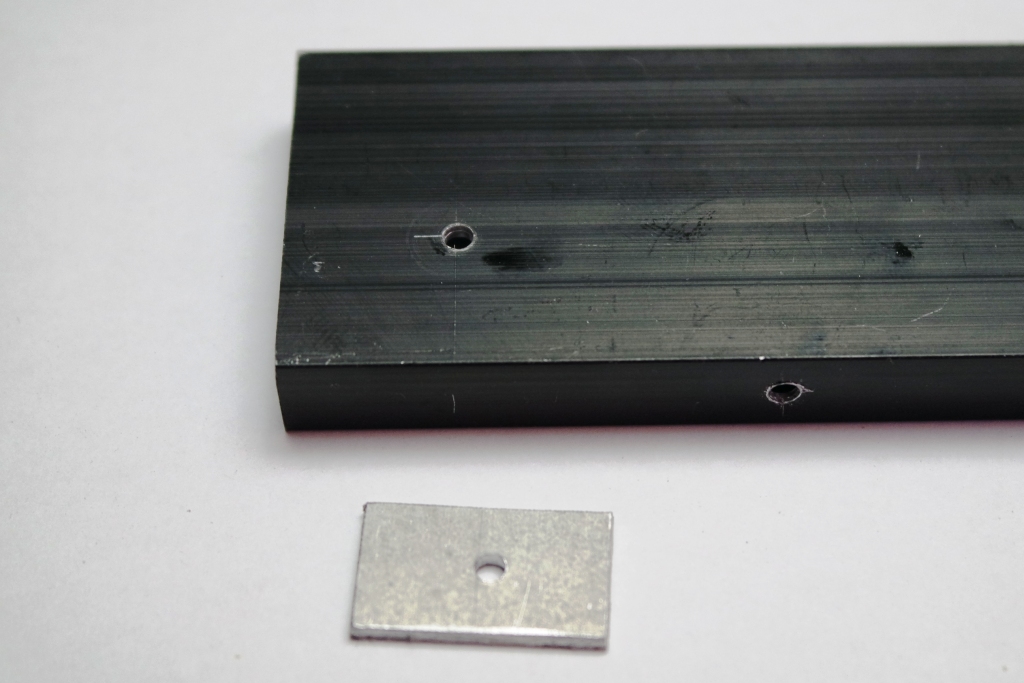

Сверлим радиатор для крепления транзисторов, делаем прижимную планку, а снизу делаем отверстие сверлом на 2,5мм и метчиком на 3 нарезаем резьбу для крепления радиатора:

Сверловка отверстий и нарезка резьбы.

Устанавливаем радиатор на место:

Крепим радиатор.

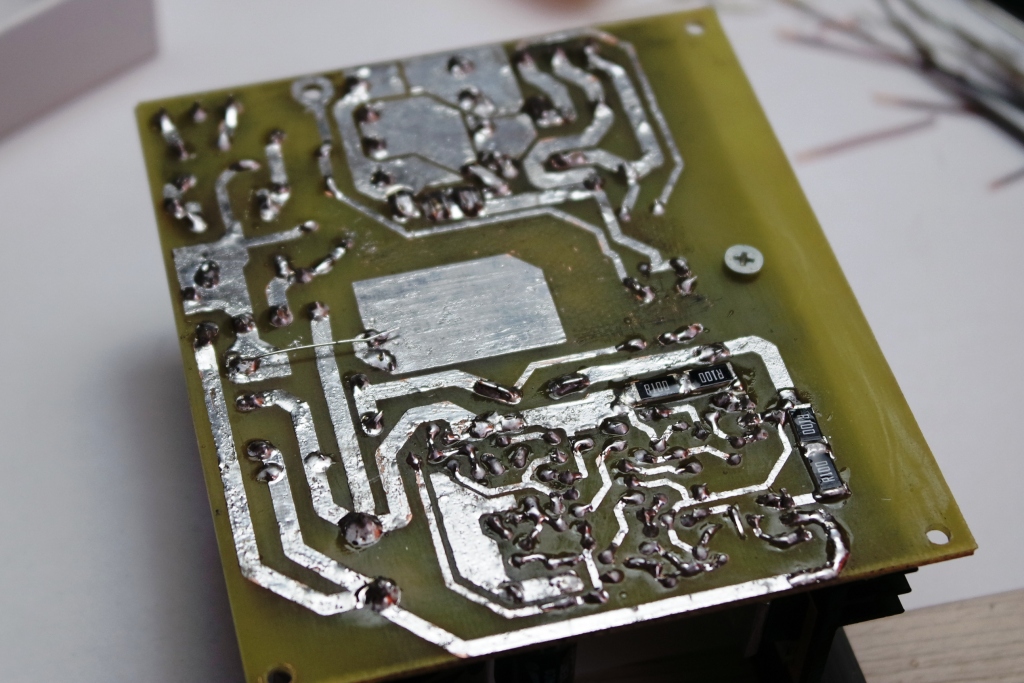

Все тщательно проверяем:

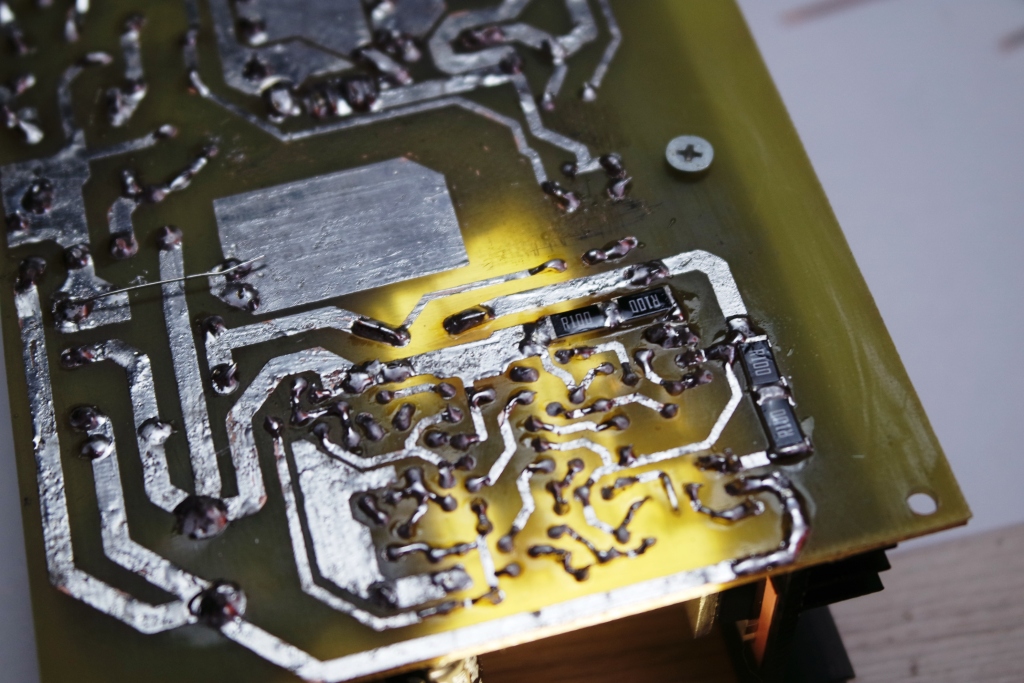

Проверка на «сопли» с помощью подсветки платы фонариком.

Готовимся к проверке работоспособности от блока питания 12в:

Перед проверкой от 12 в ставим перемычку.

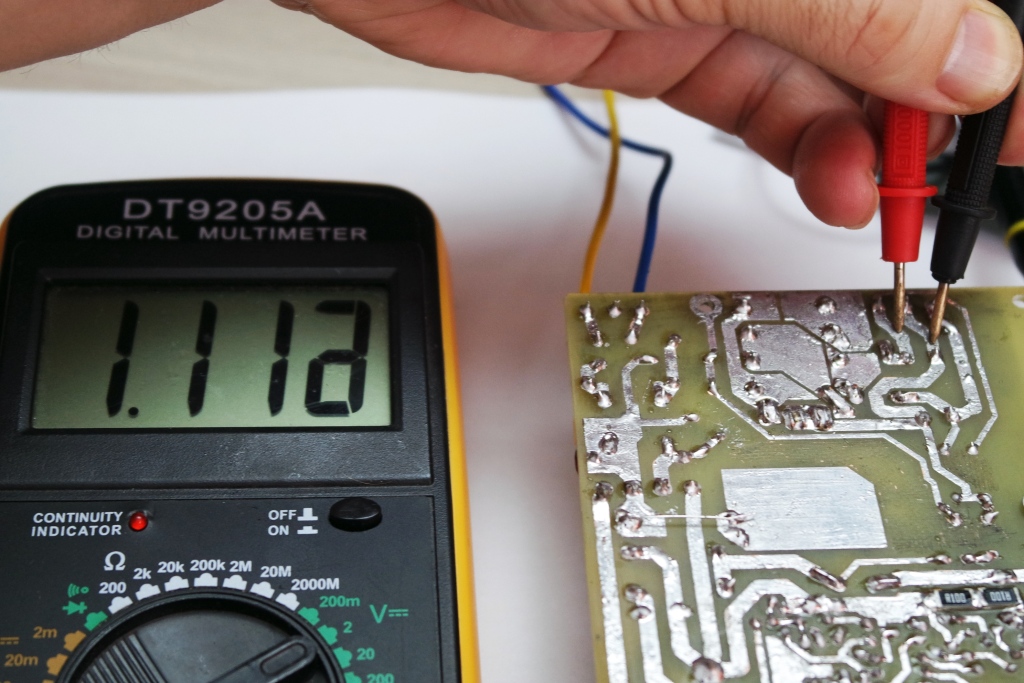

На вход вместо 230в подаем 12в ( +и- обозначены на плате) на выходе должно появится небольшое постоянное напряжение:

Проверка от 12в с перемычкой, на выходе около 1в в плече.

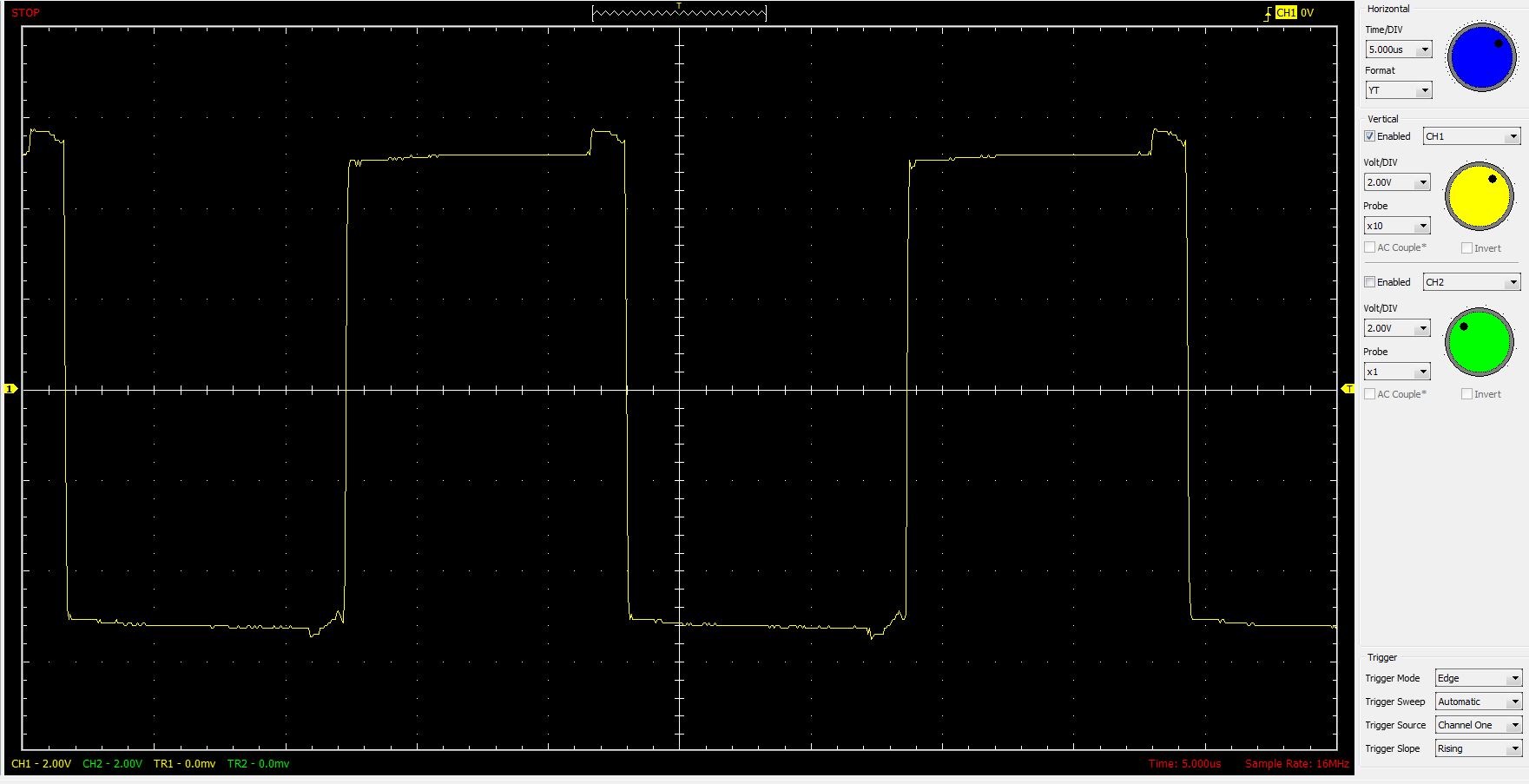

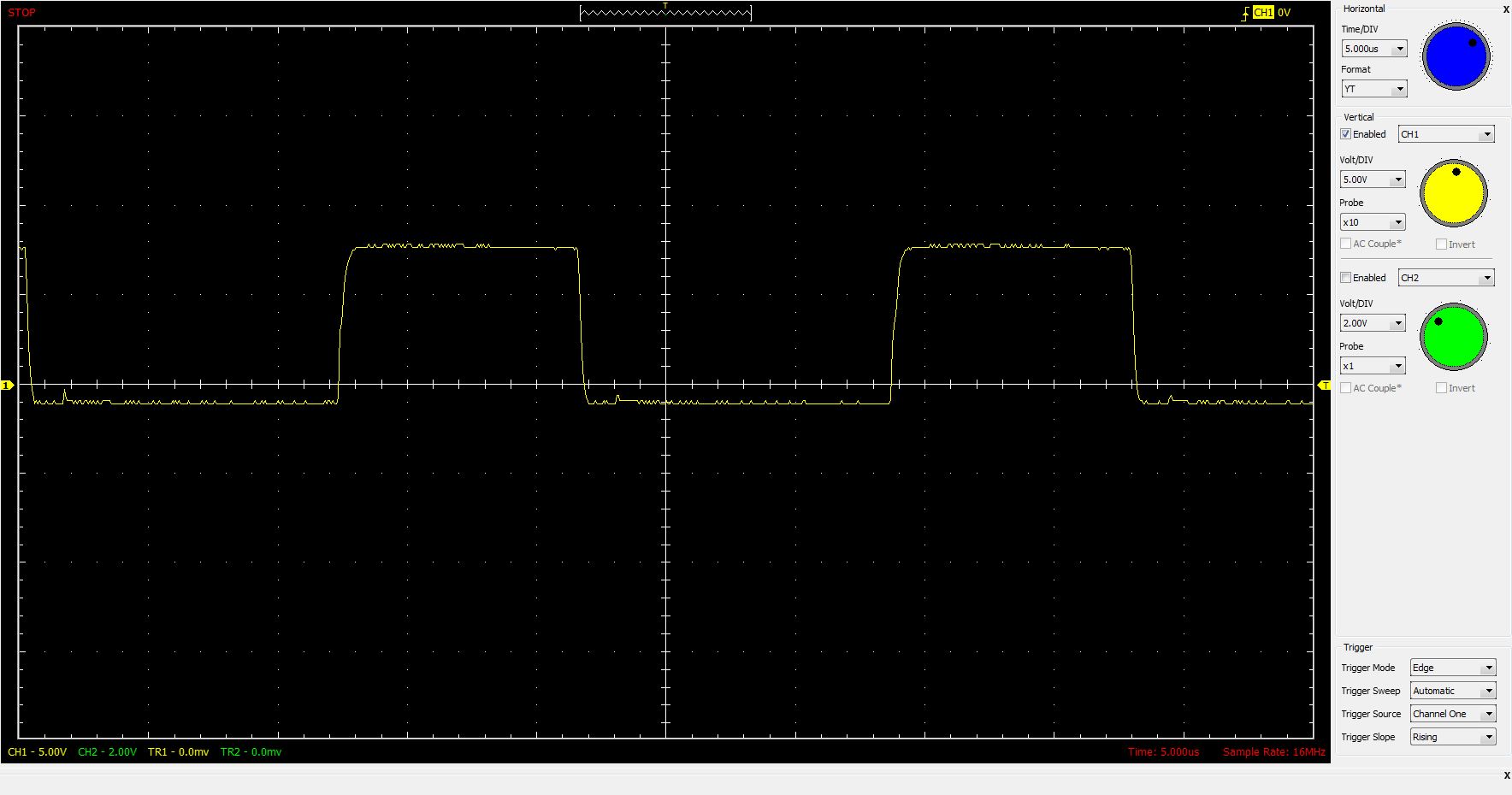

Смотрим форму сигнала на затворах транзисторов:

Форма сигнала на затворе полевика, питание 12в ( для безопасности).

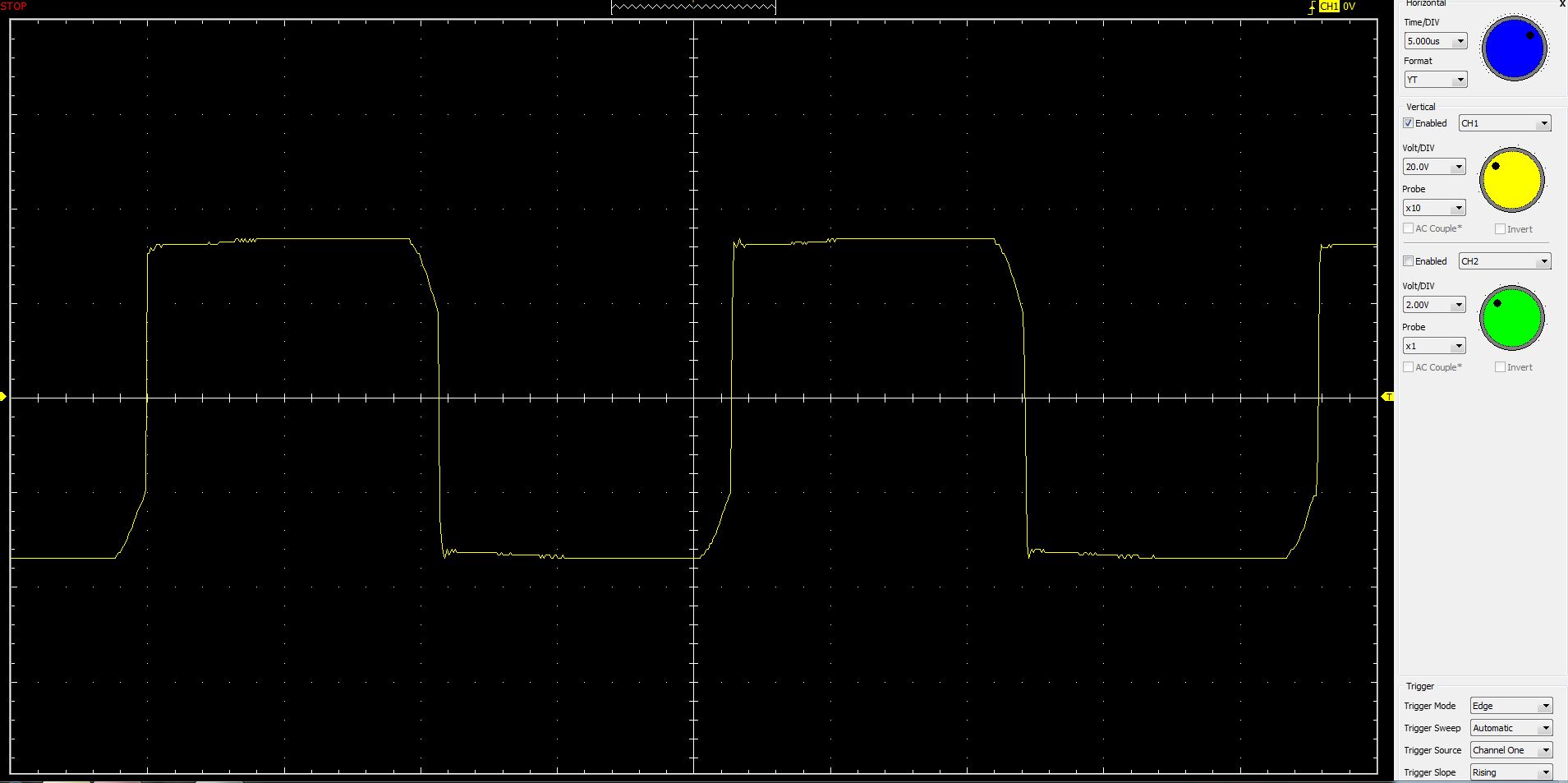

А на обмотках трансформатора должен появится меандр частотой 45-47кГц:

Проверка меандра на первичке при питании от 12в.

Далее обязательно убираем перемычку с резистора снизу платы и включаем в сеть:

Первое включение от сети с резистором 200ом в разрыв.

Прижимаем транзисторы к радиатору изолировав их с помощью теплопроводных прокладок:

Крепление транзисторов к радиатору.

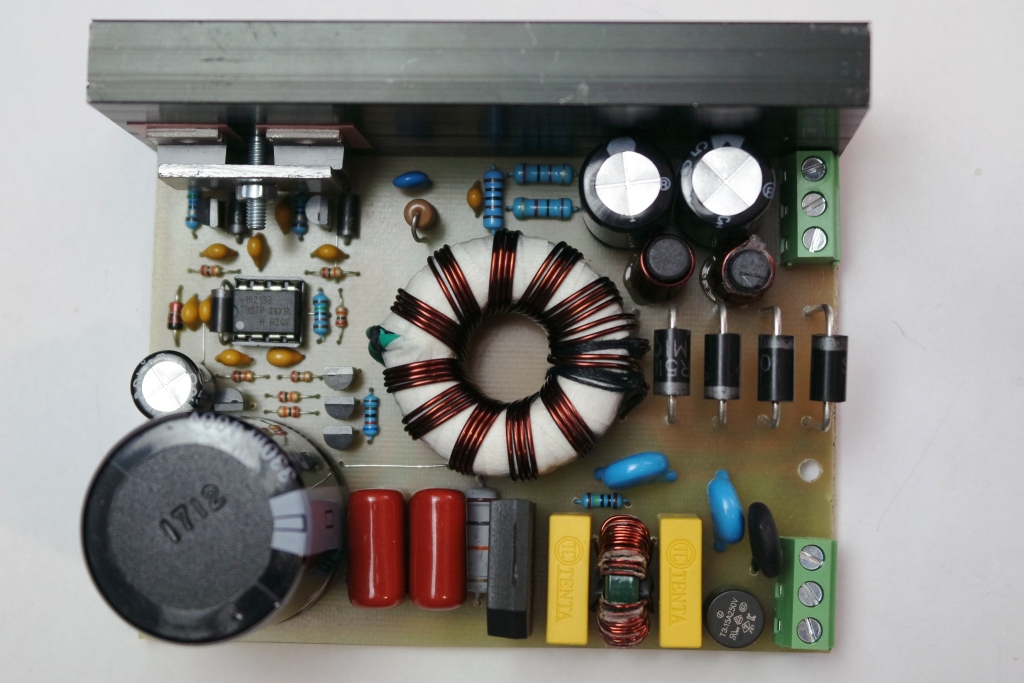

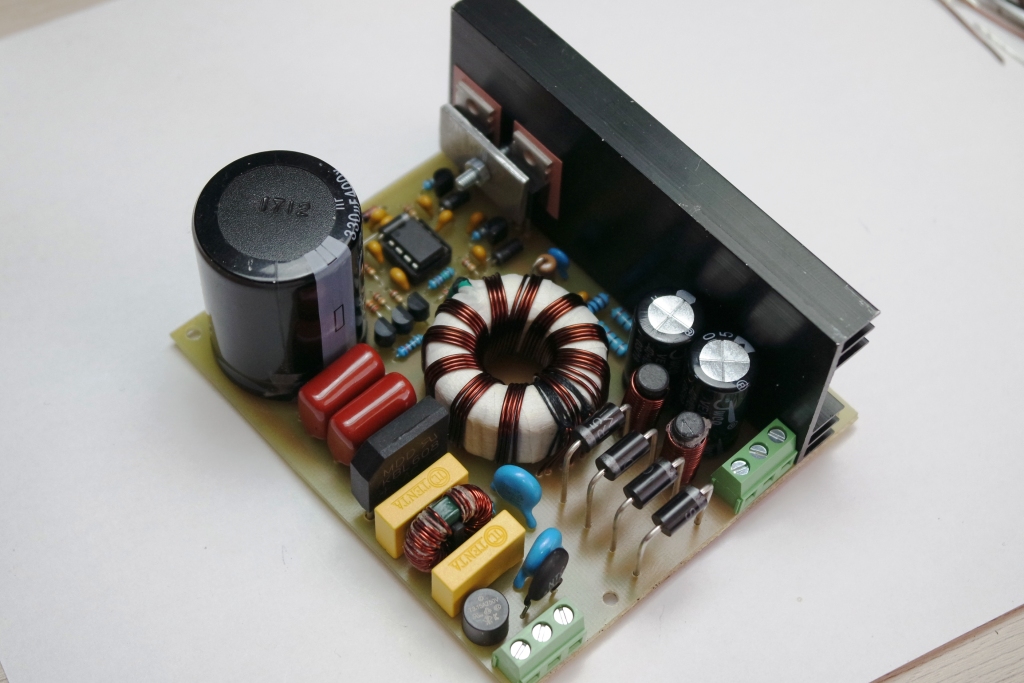

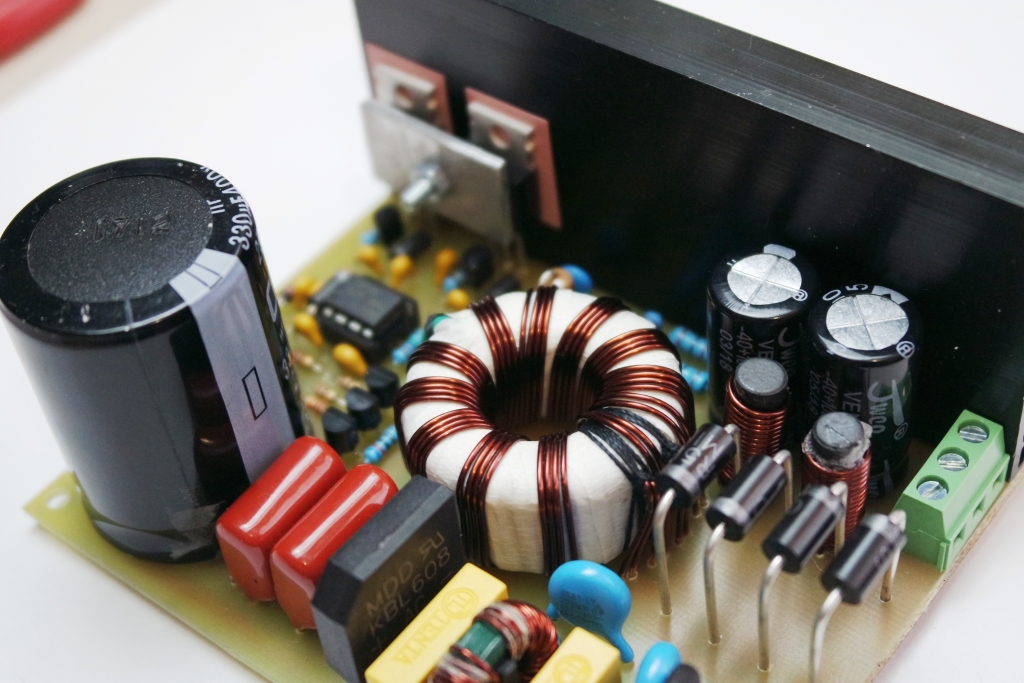

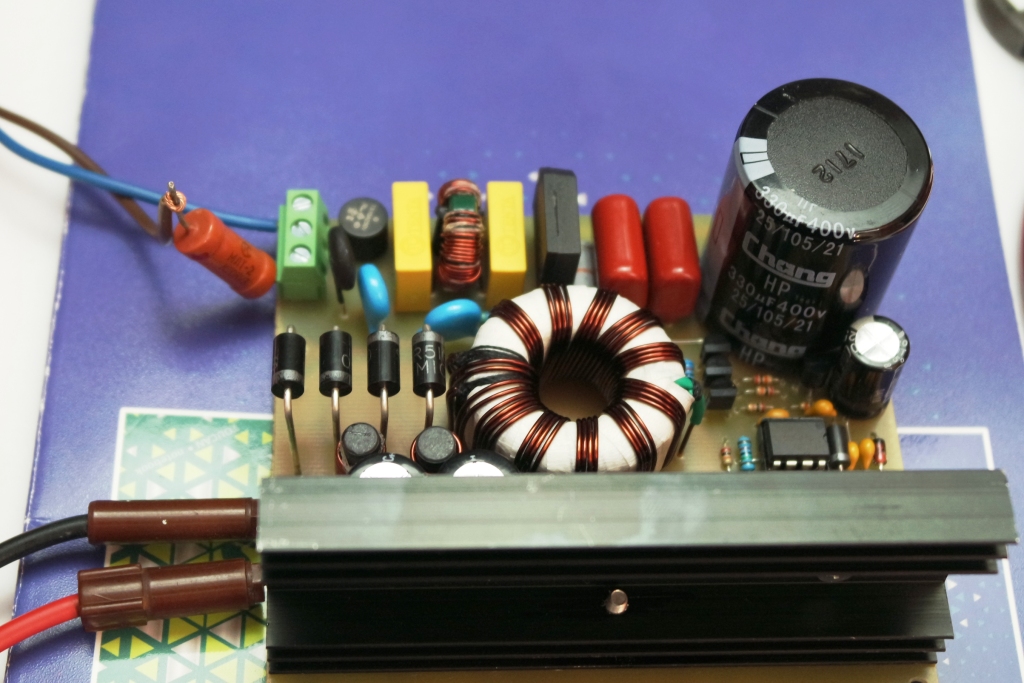

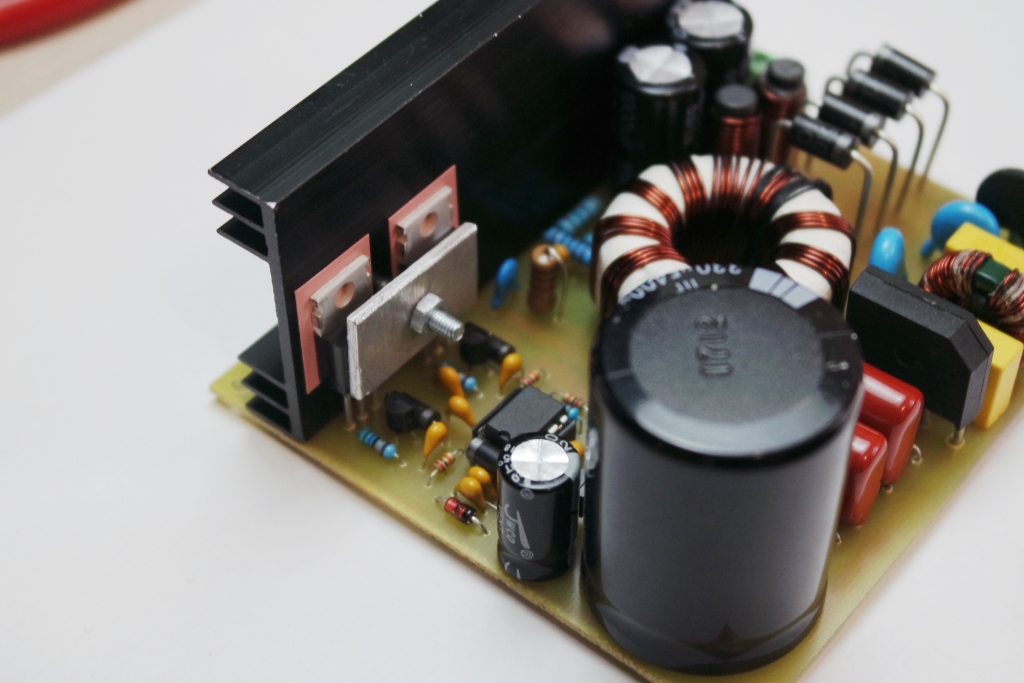

ИИП в сборе:

Силовые диоды при работе греются довольно сильно.Вид сверху.

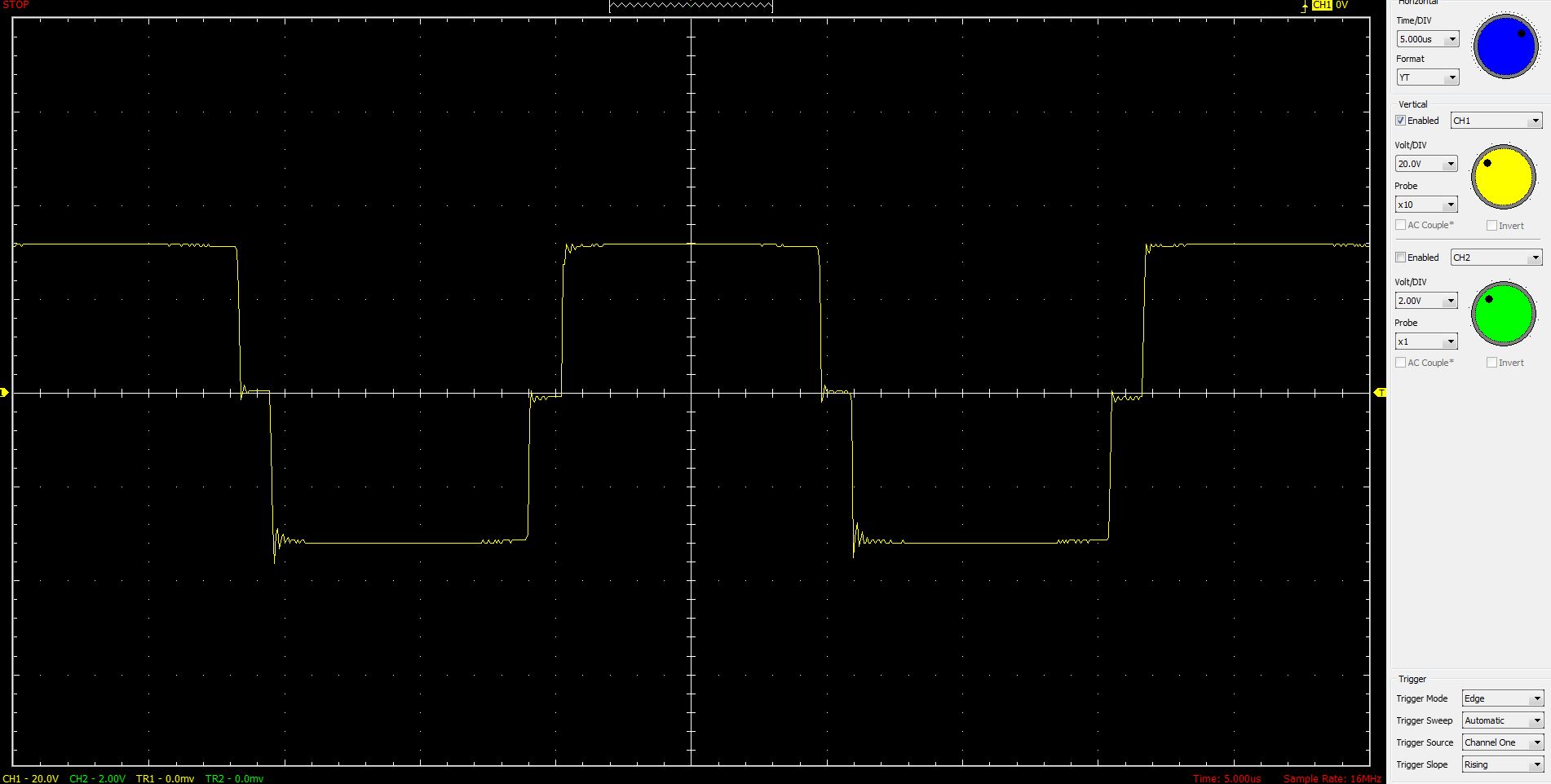

Форма сигнала на вторичных обмотках на холостом ходу:

Холостой ход, питание 220в, вторичка.

Тоже самое, но нагрузка 180вт.

Нагрузка 180вт.

ИИП работает хорошо, софтстарт, триггерная защита от КЗ. Микры китайские с али, но работают нормально, частота 47кГц. IR2153 Deadtime бы поменьше, было бы круто, напряжение под нагрузкой падает на 15%.

Самотактируемый полумостовой драйвер

Отличительные особенности:

Интегрированный 600В полумостовой драйвер

15.6В стабилитрон на линии Vcc

Действительная микромощность при старте

Более жесткое начальное управление временем паузы

Низкий температурный коэффициент длительности паузы

Функция выключения (1/6 от Vcc на выводе СТ)

Увеличенный гистерезис блокировки при снижении напряжения (1 В)

Более маломощная схема преобразования уровня

Постоянная ширина импульсов LO,HO при старте

Уменьшено di/dt для лучшей нечувствительности к шумам

Выход драйвера нижнего уровня в фазе с RT

Внутренний 50нс диод запуска (IR2153D)

Увеличенная стойкость к защелкиванию на всех входах и выходах

Защита от электростатических разрядов на всех выводах

Напряжение смещения VOFFSET не более 600В

Скважность 2 (меандр)

Tr/Tp 80/40нс

Vclamp 15.6В

Пауза 1.2 мкс

Типовая схема включения:

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IR2153 – улучшенная версия драйвера IR2155 и IR2151, которая содержит драйвер високовольтного полумоста с генератором аналогичным промышленному таймеру 555 (К1006ВИ1). IR2153 отличается лучшими функциональными возможностями и более прост в использовании по сравнению с предыдущими микросхемами. Функция выключения в данном устройстве совмещена с выводом СТ, при этом выключение обоих каналов происходит при подаче управляющего сигнала низкого уровня.

Кроме того, формирование выходных импульсов связано с моментом пересечения увеличивающегося напряжения на Vcc порога схемы блокировки от понижения напряжения, тем самым была достигнута более высокая стабильность импульсов при запуске.

Стойкость к шумам была значительно улучшена за счет уменьшения скорости изменения тока драйверов (di/dt) а также за счет увеличения гистерезиса схемы блокировки от понижения напряжения (до 1В)

Наконец, существенное внимание было уделено повышению стойкости защелок и обеспечению всесторонней защиты от электростатических разрядов на всех выводах

Документация:

Главная —
Микросхемы —
DOC —
ЖКИ —
Источники питания —
Электромеханика —
Интерфейсы —
Программы —
Применения —
Статьи

О трансформаторе

Об изготовлении трансформатора можно разговаривать долго, однако вникать в глубокую теорию расчетов слишком долго и далеко не каждому нужно.

Поэтому расчеты по книге Эраносяна для самых ходовых типоразмеров ферритовых колец М2000НМ1 просто сведены в таблицу 1.

Таблица 1. Габаритная мощность трансформатора при разной частоте преобразования, количество витков для первичной обмотки.

Как видно из таблицы габаритная мощность трансформатора зависит не только от габаритов сердечника, но и от частоты преобразования.

Изготавливать трансформатор для частот ниже 40 кГц не очень логично — гармониками можно создать не преодолимые помехи в звуковом диапазоне. Изготовление трансформаторов на частоты выше 100 кГц уже непозволительно по причине саморазогрева феррита М2000НМ1 вихревыми токами.

В таблице приведены данные по первичным обмоткам, из которых легко вычисляются отношения витков/вольт и дальше уже вычислить, сколько витков необходимо для того или иного выходного напряжения труда не составит.

XLS-таблица, для помощи в расчетах (изменять только желтые ячейки) — Скачать.

Следует обратить внимание на то, что подводимое к первичной обмотке напряжение составляет 155 В — сетевое напряжение 220 В после выпрямителя и слаживающего фильтра будет составлять 310 В постоянного напряжения, схема полу мостовая, следовательно к первичной обмотке будет прилагаться половина этого значения. Так же следует помнить, что форма выходного напряжения будет прямоугольной, поэтому после выпрямителя и слаживающего фильтра величина напряжения от расчетной отличаться будет не значительно

Так же следует помнить, что форма выходного напряжения будет прямоугольной, поэтому после выпрямителя и слаживающего фильтра величина напряжения от расчетной отличаться будет не значительно.

Таблица приведена до мощностей 2400 Вт (на будущее, для более мощных вариантов схем блока питания).

Диаметры необходимых проводов рассчитываются из отношения 5 А на 1 кв мм сечения провода. Причем лучше использовать несколько проводов меньшего диаметра, чем один, более толстый провод.

Это требование относится ко всем преобразователям напряжения, с частотой преобразования выше 10 кГц, так как начинает уже сказываться скин-эффект — потери внутри проводника, поскольку на высоких частотах ток течет уже не по всему сечению, а по поверхности проводника и чем выше частота, тем сильнее сказываются потери в толстых проводниках.

Поэтому не рекомендуется использовать в преобразователях с частотой преобразования выше 30 кГц проводники толще 1 мм

Следует так же обратить внимание на фазировку обмоток — неправильно сфазированные обмотки могут либо вывести силовые ключи из строя, либо снизить КПД преобразователя

Варианты схематических решений

Для создания распиновки и контуров импульсного трансформатора применяют специальную методологию расчетов под конкретные условия работы. Определение эксплутационных характеристик является важным условием для изготовления ТПИ с нужными параметрами.

Учитывают входные характеристики, коэффициенты преобразования частот, материал сердечника, в том числе его площадь и сечение. Только затем переходят к вычислению количеству витков, необходимых для правильного преобразования импульсов. Аналогичным образом узнаю сечение провода для обмоток.

Так для напряжения 300 В с коэффициентом преобразования 12 кГц необходим стержень из феррита площадью 82,5 кв. мм, провод сечением 0,43 мм. При заданных параметрах обмотка имеет 181 виток.

Выводы по nrf24l01

Беспроводной модуль nrf24l01 нельзя назвать простым в освоении устройством. И подключение, и программирование требует определенных навыков. Но стоимость и доступность модуля позволяет рекомендовать его для тех, кто занимается проектами интернета вещей или нуждается в простых инструментов для коммуникаций. Купив специальный адаптер для nrf24l01 вы можете существенно упростить подключение к ардуино. А использование библиотек позволяет максимально упростить код. Старайтесь не покупать модули nrf24l01 дешево у совсем уж неизвестных продавцов, и тогда никаких проблем с работой ваших проектов не будет.

Похожие записи:

Как оцифровать фотопленку в домашних условиях? пленочный сканер для оцифровки фотопленок Ветчина в домашних условиях Как изготовить подъемный строительный кран своими руками Нормы испытания автоматических выключателей до 1000в Как открутить заржавевший болт Мастер-классы по рукоделию. что можно сделать, какие поделки своими руками из болтов, гаек? самоделки из болтов и гаек
