Садовый измельчитель своими руками: схема, чертеж дробилки древесных отходов

Содержание

Пошаговая сборка измельчителя

Для большого сада, подсобного хозяйства нужен мощный агрегат, быстро перерабатывающий толстые ветки на дрова. С утилизацией травы, соломы, листьев справится просто устроенный измельчитель, изготовленный из валяющейся без дела стиральной машины активаторного типа.

Подробная инструкция

Понадобятся инструменты: рулетка, отвертка, гаечные ключи, плоскогубцы, молоток, дрель, угловая шлифовальная машинка. Этапы работы:

Корпус обрезают.
В нижней боковой части вырезают прямоугольное отверстие для выброса отходов – 7 × 20 см.
Чтобы мульча не разлеталась, из жести сооружают кожух, крепят раструбом вниз.
Изготавливают ножи.
На вал мотора насаживают втулку, крепят к ней ножи, их располагают на одном уровне с отверстием или чуть выше.
Корпус крепят к устойчивому каркасу.

Для запуска траворезки устанавливают пусковую кнопку. Самодельное устройство работает от бытовой сети.

Самодельный шредер облегчает ручной труд, решает проблему утилизации травы, ботвы, веток, опавших листьев. Эксплуатация техники без соблюдений требований техники безопасности создает угрозу здоровью. Необходимо перед каждым применением проверять надежность закрепления узлов, работать в очках, перчатках, защитной одежде.

Садовый бензиновый измельчитель для веток — что это, как работает

Makita UD2500 — параметры и описание измельчителя веток для сада

Всё о садовых измельчителях — разновидности шредеров для веток и травы

Всё о садовом измельчителе Зубр — принцип работы, как пользоваться

Изготовление моющего пылесоса своими руками

Изготовление циклонного пылесоса своими руками

1 Типы дробилок для фермерского участка

Перед тем как сделать ту или иную , следует четко определится с типом сырья, которое она будет перерабатывать. Исходный материал имеет разную структуру и степень жесткости, соответственно и оборудование для измельчения будет отличаться рядом особенностей.

Измельчитель веток — незаменимый утилизатор растительных отходов

По данному критерию выделяются:

яблочный пресс;
дробитель винограда;
дробилка для костей;
универсальный измельчитель (например для ).

Конечно, это не весь перечень возможных вариантов. Но, перечисленные механизмы могут перерабатывать большую часть сельскохозяйственной продукции, и очень просты в изготовлении.

1.1
Как сделать измельчитель для травы своими руками?

Электрическое устройство для переработки сена и травяных культур не требует особых навыков. Для его изготовления достаточно подручных материалов. Состоит механизм из бункера для сырья, измельчительного барабана с несколькими ножами, дробительного механизма, специального сита, выпускного канала и электропривода.

Весь процесс изготовления имеет такой вид:

Прежде всего нужно позаботится о электроприводе. В качестве силовой установки подойдет двигатель с мощностью 800 Вт и выше. Более мощные модели будут давать меньшую степень измельчения.
Вторым пунктом идет изготовление барабана. Для стенок измельчительной камеры и ее основы подойдет металл с толщиной 4 мм. Высота барабана должна быть не менее 10 см, ширина минимум 30. В дне измельчителя прорезается отверстие под соединение с приводом.
Дальше идет основа с поддоном и бункер для сырья. Их можно сделать из жести или из металлической оцинкованной бочки.
В качестве режущего органа используется металлические пластины (2 и больше), которые соединяются с диском привода посредством длинных болтов и уплотняющих шайб. Если длина болтов позволяет, можно сделать два уровня ножей, что улучшит измельчение.
Заканчивается самодельная дробилка для сена своими руками выпускным патрубком. Для него лучше всего использовать полимерные трубы от водопровода или канализации. Они не поддаются коррозии и подходят по диаметру.

Прежде чем активно использовать устройство, его нужно внимательно осмотреть, дальше проводится подтягивание всех болтовых креплений и проверка сварочных стыков. Только после этого проводится первый запуск. В качестве проверочного сырья подойдет крупная солома.

Садовый измельчитель своими руками: основные элементы конструкции

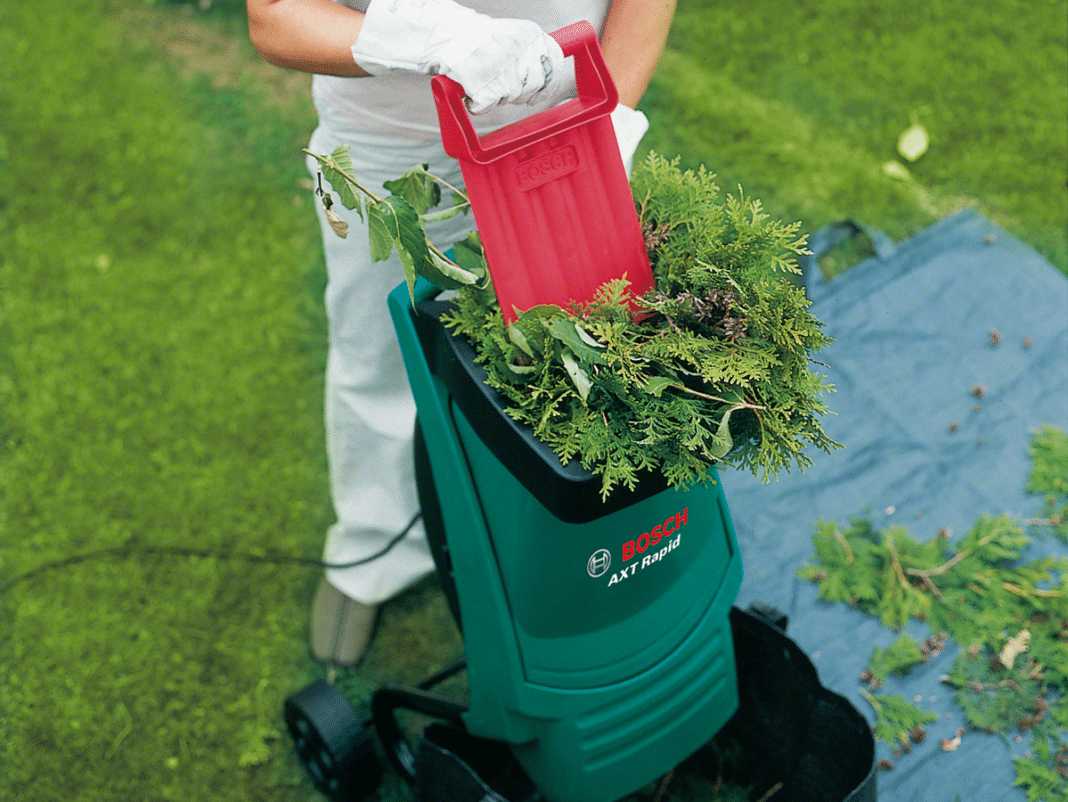

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

бункера;
привода;
измельчительного механизма;
металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

бункером для измельченного органического мусора;
проталкивателем;
ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

фрезерный, для переработки твердой древесины;
ножевой универсальный;
валковый, для перемалывания тонких веток деревьев и кустарников;
с вращающимися турбинами для измельчения толстых веток;
молотковый, для утилизации тонких веток;
триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Кукурузолущилка из траворезки

Алекс Нк решил, на основе траворезки, изготовить механизм для лущения кукурузы. Получился агрегат «два в одном». Чтобы изготовить самоделку нужно:

Вырезать из металла диск.

Просверлить в нём отверстия под болты М6.

Как показали испытания, высоты шестигранной головки обычных болтов хватает для лущения кукурузы. Диск приподняли от основания на 4 см.

Переделать основание, чтобы выходное отверстие находилось внизу. Так и трава измельчается мельче, и кукуруза не рубится в сечку.

Наклон выходного лотка стал более крутой, почти вертикальный. Так травяная масса не забивала отверстие.

Диск прикрутили к фланцу.

Вид сбоку.

Бак переделали. К нему присоединили «отражатель» для выброса кукурузных «кочанов» в ведро.

Вид изнутри.

Траворезка-кукурузолущилка в сборе.

Готовая продукция.

Места для хранения крепежа.

Чтобы трава не наматывалась на вал двигателя, пользователь поставил защиту — кольцо.

Разобранная траворезка-кукурузолущилка.

Алекс Нк

Экспериментально установил, что оптимальный вариант измельчения травы — два ножа. Четыре ножа превращают траву в кашу. Ещё молотил яблоки для птицы. Одно ведро яблок измельчается за 4-5 минут. Получилась траворезка-овощерезка-фрукторезка.

Устройство траворезки

Измельчитель для травы или траворезка — аппарат удобный и незаменимый на приусадебном участке. Скошенную или сорную траву можно мелко нарезать и использовать в компосте или в качестве утепляющего материала на зиму. Измельчитель травы для кур или любой другой домашней птицы также очень полезен: мелко порезанная трава подходит для скармливания гораздо лучше. Аппарат способен за несколько секунд измельчить большой объем скошенной травы или сорняков, чем сэкономит и время, и физические усилия владельца.

Состоит обычная траворезка из:

Металлической рамы,
Рабочего вала с режущими ножами,
Мотора,
Короба или воронки для приема сырья,
Шкива с ремнем,
Кабеля,
Защитного кожуха.

Садовые траворезки имеют малый вес, что позволяет легко их перемещать, компактность, и хорошую производительность.

Двигатель траворезки может быть электрическим или бензиновым.

Электрический вариант двигателя менее шумный и более удобный в эксплуатации, он легкий и включается простым поворотом тумблера. Недостатки электрического двигателя: зависимость аппарата от длины провода и ограничения по размеру толщины сырья.
Бензиновый двигатель позволяет использовать аппарат даже там, где нет электричества, он более мощный, и способен измельчить даже ветки деревьев. К недостатком можно отнести его шумность и относительно большой вес.

Особенности конструкции и изготовления измельчителя травы

Различают два типа траворезок: бензиновые и электрические. Первые позволяют выполнять работы в любом месте участка. Аппарат справляется не только с травой, но и с ветками. Вторые привязаны к месту, хотя менее тяжелые. Качество зависит от мощности двигателя.

Принцип работы измельчителя схож с кухонным комбайном. Траву помещают в резервуар, в котором расположены ножи. Электромотор приводит в действие вал. Ножи начинают вращаться и измельчать траву. Конструкция состоит из:

двигателя;
вала с ножами;
металлической рамы – опора;
кожуха защитного;
приемного контейнера.

Внимание! Чтобы измельчитель травы удобно было перемещать по участку, к его основанию крепят колеса. Специалисты рекомендуют устанавливать двигатель 3000 Вт с 1500 оборотов в минуту

Чем выше скорость, тем лучше будет измельчены отходы, и ботва не будет наматываться на вал. В приусадебном хозяйстве измельчитель травы используют для:

утилизации отходов;
заготовки корма для животных и птицы;
приготовления мульчи или сырья для компоста.

Окончательная сборка, добавление недостающих деталей

На теперь уже наружной крышке сверху необходимо было вырезать отверстие для подачи веток в измельчитель. К тому же стоило добавить конструкции ножки. Отверстие было вырезано при помощи болгарки, а с наружной стороны на него я приварил трубу для дополнительной защиты оператора. Кстати, следует рассчитать её наклон, чтобы ветки попадали через неё точно на лепестки диска, о котором я скажу немного позднее.

Ножки были сварены из тех же обрезков арматуры, собранных по «углам». Для того чтобы их изготовить не нужно быть сварщиком-специалистом. Достаточно иметь минимальные навыки. Они состоят из двух частей, одна из которых приварена к крышке, а вторая к корпусу измельчителя, хотя кто-то может сделать иначе, на авторство я не претендую.

Вот так выглядит измельчитель в разобранном состоянии, осталось приварить трубу

Когда все части были сварены, настало время установки главного компонента измельчителя веток – четырёхлепесткового диска для триммера. Получилось так, что мне пришлось отойти от намеченной цели сделать агрегат совершенно бесплатно. Диск для триммера всё же пришлось покупать. Можно было, конечно, что-то придумать, вроде самоделки из диска по дереву, однако я решил, что купить будет надёжнее.

Почему я выбрал для измельчителя именно такой диск? Просто однажды видел, как, расчищая противопожарную полосу недалеко от дачи, один из рабочих лихо срубал триммером небольшие деревца. Заинтересовавшись, я подошёл ближе, разговорились. Он-то мне и сказал, что молодые деревца – это ещё не всё. Такой диск способен на большее. Максимальная толщина дерева – длина лепестка. Лишь бы мощности привода хватило.

Вот такой четырёхлепестковый диск был установлен в измельчитель

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
Электродвигатель, магнитный пускатель и проводка.
Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

сварочный аппарат;
электродрель с набором свёрл по металлу;
угловая шлифмашина (в просторечье «болгарка»);
точильный станок (наждак);
набор гаечных ключей;
молоток;
металлическая линейка, рулетка;
маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Этапы сборки конструкции

Самодельный садовый измельчитель отходов мало чем отличается от промышленных аналогов этих устройств. Стационарный измельчитель можно сделать на базе циркуляционной пилы. Для этого в агрегате достаточно заменить диски на режущий вал или фрезу, а также присоединить приемный короб-бункер. Либо использовать эти пилы в качестве измельчительного устройства, разместив одновременно на вале сразу несколько штук.

Создавая садовый измельчитель своими руками «с нуля» необходимо прежде всего приобрести мотор. Электродвигатель является оптимальным вариантом для быстрого измельчения сырья в относительно небольших объемах. Электромотор бесшумен в эксплуатации и при этом не выделяет выхлопные газы. Такие характеристики электромотора позволяют использовать его не только на придомовой территории, но и в закрытых помещениях. Единственный недостаток устройства – необходимость подключения к системе электроснабжения.

Для работы с грубым материалом в достаточно больших объемах наиболее предпочтительно использовать мотоблок, мощность которого значительно выше мощности традиционного электродвигателя

Для сборки качественного ножа требуется в среднем от 10 до 20 пил толщиной в 6-10 см.

Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растенияПочему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растенияРассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

Режущие пилы набираются на шпильку – ось, диаметр которой равен диаметру посадочных дисков. Для сборки режущего устройства потребуются также гайки и шайбы того же размера. Заранее надо подготовить тонкие шайбы, которые можно вырезать из пластика. Эти шайбы потребуются для разведения дисков на равноудаленное расстояние друг от друга с тем, чтоб при вращении их слегка выступающие зубья не цеплялись между собой. Количество шайб должно быть на 1 элемент меньше, чем количество дисков.

На нанизанную дисками шпильку устанавливается шкив, который можно взять от помпы или от генератора ВАЗ. Для вращения оси потребуются два подшипника с внутренним d=20мм

Раму для крепления штанги мотоблока можно сварить из профилированных металлических труб. К сваренной конструкции крепится диск таким способом, чтоб он мог свободно перемещаться относительно дисковых пил. Такое расположение позволит в случае необходимости регулировать натяжение ремня привода.

Для упирания веток во время переработки к конструкции можно прикрепить упорный брусок из профиля

Кожух на конструкцию можно вырезать из оцинкованной стали, но более предпочтительно изготовить его из листового металла. Материалом изготовления приемного бункера может выступать обычная оцинкованная сталь.

Кожух надевается непосредственно на режущий блок. Сверху конструкции крепится бункер для загрузки сырья

Особенности эксплуатации

Соблюдение указанных в руководстве пользователя правил эксплуатации поможет измельчителю с пользой отработать для дачивесь положенный срок. Кроме того, специалисты сформулировали несколько общих рекомендаций:

перед включением убедиться в отсутствии в приемной воронке посторонних предметов,
при работе использовать средства индивидуальной защиты: очки или лицевой щиток, плотно сидящие перчатки, головной убор, одежда без торчащих и развевающихся элементов.
проталкивать ветки в горловину ТОЛЬКО деревянным или пластиковым толкателем,
перед загрузкой кустов и корней очищать их от налипшей земли, веревок, металла, стекла и других посторонних предметов,
очищать рабочие органы только при полностью обесточенном агрегате,
следить за тем, чтобы провода не пережимались, не закручивались и не попадали в горловину,
по окончании рабочей смены тщательно очищать рабочие органы, убирать агрегат в сарай либо под навес.

Как работает измельчитель веток

Безопаснее и удобнее перерабатывать влажную, недавно срезанную древесинуиветочки.

Как сделать измельчитель травы и веток для дачи своими руками
