Ток в обмотке якоря определяется разностью напряжения на зажимах двигателя и противоэлектродвижущей силы U — Е : чем меньше эта разность, тем меньше ток в цепи якоря; с увеличением скорости вращения ротора двигателя растет и противоэлектродвижущая сила, поэтому разность U — Е уменьшается.

То есть, его длина максимальная, значит, и сопротивление максимальное, при этом сила тока уменьшилась. Для уменьшения износа витков ползунок имеет скользящий контакт, часто выполняемый из графитного стержня либо колесика.

Металлические реостаты с масляным охлаждением обеспечивают увеличение теплоемкости и постоянной времени нагрева за счет большой теплоемкости и хорошей теплопроводности масла.

Устройство ползункового реостата Реостат имеет возможность работать в режиме потенциометра. На неподвижной рейке укреплены соединенные с резисторными элементами неподвижные контакты. Изменяя сопротивление прибора, а, точнее, проводника, можно регулировать величину силы тока и напряжения в сети.

Подключение возможно с помощью клемм, размещенных с обеих сторон трубки. В гидромеханизации, как и на многих других установках, до сего времени эксплуатируются выпускавшиеся ранее, а в настоящее время прекращенные производством маслонаполненные ящики резисторов сопротивлений типа ЯПМ и ящики с чугунными элементами типа ЯС. Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала. Тороидальный вид Реостат в виде тора меняет сопротивления практически не создавая разрыва в цепи.

Он включает в свой состав набор ламп накаливания, которые соединены параллельно. Подключение возможно с помощью клемм, размещенных с обеих сторон трубки. В металлах носителями заряда являются свободные электроны, в электролитах — анионы и катионы, а в ионизированных газах — электроны и ионы.

Отличительной особенностью является изменение параметров сети без разрыва цепи. Расчет представленной выше схемы, аналогичен расчету гасящего сопротивления.

Что такое потенциометр?

По своей сути – это резистор. Но, если значение классического сопротивления резистора остается неизменным, в случае с потенциометром вы можете изменить значение сопротивления, повернув его движок.

Он имеет три контакта, и условное обозначение выглядит следующим образом:

Между двумя боковыми контактами потенциометра находится полоса резистивного материала. Например, такого как углерод. Этот материал создает сопротивление.

Мы называем средний контакт – скользящим контактом.

При перемещении движка влево сопротивление между средним и левым контактами уменьшается. И сопротивление между средним и правым контактами увеличивается.

Переместите движок вправо, и произойдет обратное.

Когда вы покупаете потенциометр, вы должны выбрать значение. Например 100 кОм. Эта величина является сопротивлением между двумя крайними контактами. И это самое большое значение сопротивления, которое вы можете получить от него.

Как измерить сопротивление резистора

Любой резистор обладает сопротивлением. Кто не в курсе, что такое сопротивление и как оно измеряется, в срочном порядке читаем эту статью. Сопротивление измеряется в Омах. Но как же нам узнать сопротивление резистора? Есть прямой и косвенный методы.

Прямой метод он самый простой. Нам нужно взять мультиметр и просто замерять сопротивление резистора. Давайте рассмотрим, как все это выглядит. Я беру мультиметр, выставляю крутилку на измерение сопротивления и цепляюсь к выводам резистора.

измерение сопротивления

Резистор я брал на 1 кОм. Он мне показал 976 Ом, что в принципе тоже нормально, так как у таких резисторов всегда существует некая погрешность.

Косвенный метод измерения заключается в том, что мы будем рассчитывать сопротивление резистора через закон Ома.

формула сопротивления через закон Ома

Поэтому, чтобы узнать сопротивление резистора, нам надо напряжение на концах резистора поделить на силу тока, которая течет через резистор. Все довольно просто!

Допустим, я хочу узнать сопротивление нити накала лампочки, когда она источает свет. Думаю, некоторые из вас в курсе, что сопротивление холодной вольфрамовой нити и раскаленной – это абсолютно разные сопротивления. Я ведь не смогу измерить мультиметром в режиме измерения сопротивления раскаленную вольфрамовую нить лампы накаливания, так ведь? Поэтому, нам как нельзя кстати подойдет эта формула

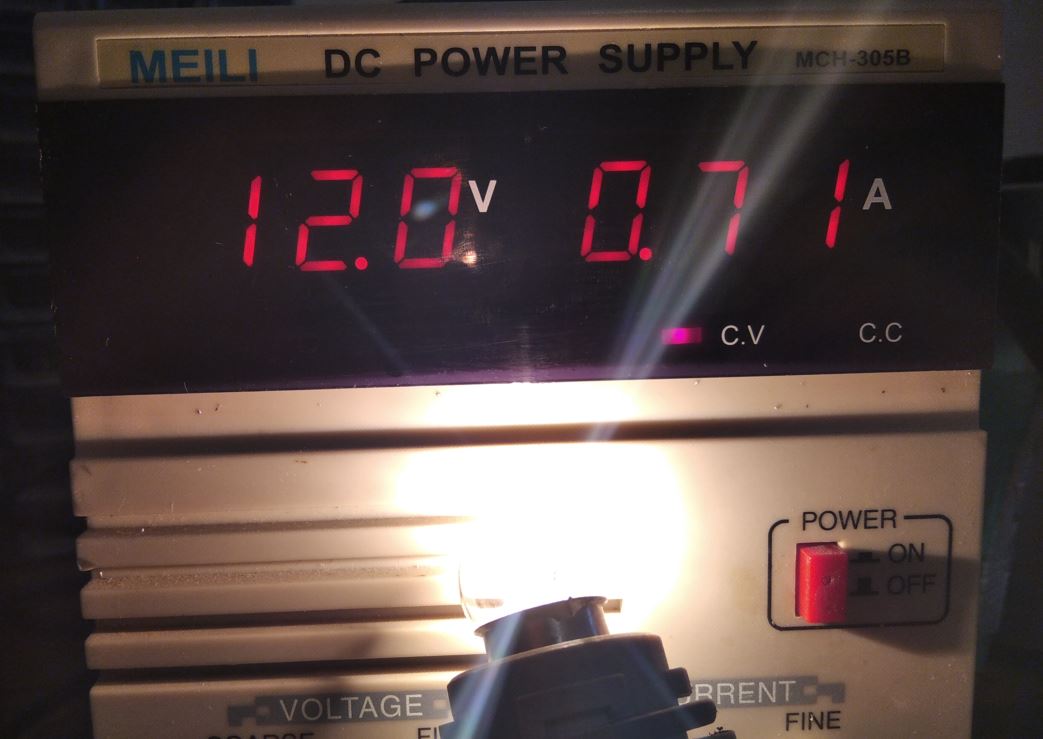

Давайте же узнаем это на опыте. У меня есть лабораторный блок питания, который показывает сразу напряжение и силу тока, которая течет через нагрузку. Беру лампу, выставляю на блоке питания напряжение, которое написано на самой лампе и подключаю ее к клеммам блока питания.

лампа накаливания потребление тока

Итак, получается, что на выводах лампы сейчас напряжение 12 Вольт, а ток, который течет в цепи, а следовательно и через лампу  0,71 Ампер.

Получаем, что сопротивление раскаленной нити лампы в данном случае составляет

Подключение потенциометра

Для начала приведем блок наиболее характерных схем. Надо сказать, что ПТ можно подключать не только как РС, но и как простой фиксированный резистор (варианты на 3 рис.):

Ниже наиболее распространенные схемы (обозначения по западному стандарту):

Надо сказать, что традиционная схема подключения частотника потенциометра всегда рекомендует «лишний» вывод подсоединять, обрыв на линии «подвижный контакт — подковка» не исключены, что может привести к неприятным последствиям.

Схемы как подключить ПТ чрезвычайно простые, фактически вариант один — параллельно на один из проводов питания.

Например, так выглядит регулятор на компьютерном кулере. В данном случае полярность значения не имеет. Берется любой проводок питания кулера, разрезается, один конец спаивается сразу с первым и вторым (средним) контактов, второй — с оставшимся. То есть на первых 2 контактах лежит какой-либо конец провода (они спаиваются с одной и той же этой жилой), третий контакт — другой конец, как бы отдельно стоящий.

Сложность некоторых схем: нужно знать, к какому проводу подсоединять, то есть какую линию питания регулировать, например, если делают подключение потенциометра внешнего для частотно-регулируемых электроприводов для настройки интенсивности вращения электродвигателей, при регулировке ПИД-регуляторов.

В таких случаях руководствуются схемами призводителей или авторов таких совершенствований, рекомендациями мастеров, вся информация есть в сети на спецфорумах и тематических сайтах. Ниже пример подключения к частотному преобразователю:

Электроника для всех

Вроде бы простая деталька, чего тут может быть сложного? Ан нет! Есть в использовании этой штуки пара хитростей. Конструктивно переменный резистор устроен также как и нарисован на схеме — полоска из материала с сопротивлением, к краям припаяны контакты, но есть еще подвижный третий вывод, который может принимать любое положение на этой полоске, деля сопротивление на части. Может служить как перестариваемым делителем напряжения (потенциометром) так и переменным резистором — если нужно просто менять сопротивление. Хитрость конструктивная: Допустим, нам надо сделать переменное сопротивление. Выводов нам надо два, а у девайса их три. Вроде бы напрашивается очевидная вещь — не использовать один крайний вывод, а пользоваться только средним и вторым крайним. Плохая идея! Почему? Да просто в момент движения по полоске подвижный контакт может подпрыгивать, подрагивать и всячески терять контакт с поверхностью. При этом сопротивление нашего переменного резистора становится под бесконечность, вызывая помехи при настройке, искрение и выгорание графитовой дорожки резистора, вывод настраимого девайса из допустимого режима настройки, что может быть фатально. Решение? Соединить крайний вывод с средним. В этом случае, худшее что ждет девайс — кратковременное появление максимального сопротивления, но не обрыв.

Борьба с предельными значениями.Если переменным резистором регулируется ток, например питание светодиода, то при выведении в крайнее положение мы можем вывести сопротивление в ноль, а это по сути дела отстутствие резистора — светодиод обуглится и сгорит. Так что нужно вводить дополнительный резистор, задающий минимально допустимое сопротивление. Причем тут есть два решения — очевидное и красивое

(R1*R2)/(R1+R2)R1

Если надо воткнуть ограничение по обеим сторонам, то просто вставляем по постоянному резистору сверху и снизу. Просто и эффективно. Заодно можно и получить увеличение точности, по принципу приведенному ниже.

Повышение точности. Порой бывает нужно регулировать сопротивление на много кОм, но регулировать совсем чуть чуть — на доли процента. Чтобы не ловить отверткой эти микроградусы поворта движка на большом резисторе, то ставят два переменника. Один на большое сопротивление, а второй на маленькое, равное величине предполагаемой регулировки. В итоге мы имеем две крутилки — одна «Грубо» вторая «Точно» Большой выставляем примерное значение, а потом мелкой добиваем его до кондиции.

Условные обозначения и номиналы резисторов на схеме

Условное обозначение резистора на схеме согласно ГОСТу – прямоугольник размером 4 мм x 8 мм. В англоязычной литературе распространено обозначение резистора в виде пилообразной линии:

Рисунок 1 – Условное графическое обозначение резистора

Номиналы резисторов в омах обычно отображаются на схеме в виде чисел рядом с условным обозначением, а если в цепи присутствует несколько резисторов, они будут помечены уникальным идентификационным номером, таким как R₁, R₂, R₃ и т.д. Как видите, обозначения резисторов могут быть показаны горизонтально или вертикально:

Рисунок 2 – Обозначение номиналов резисторов на схеме (резисторы 150 Ом и 25 Ом)

Ниже показано несколько примеров резисторов разных типов и размеров:

Рисунок 3 – Примеры резисторов

Также на схеме можно показать, что резистор имеет переменное, а не фиксированное сопротивление. Это может быть сделано с целью описания реального физического устройства, разработанного для обеспечения регулируемого сопротивления, или может быть для того, чтобы показать какой-то компонент, который просто имеет нестабильное сопротивление:

Рисунок 4 – Условное графическое обозначение переменного резистора

Фактически, каждый раз, когда вы видите обозначение компонента с нарисованной по диагонали стрелкой, это означает, что этот компонент имеет переменное, а не фиксированное значение. Этот символ «модификатор» (диагональная стрелка) является стандартным дополнением к обозначению электронных компонентов.

Что такое резистор с изменяемым (переменным) сопротивлением

Среди радиоэлементов существуют детали, которые могут изменять свой основной параметр. Именно такими являются переменные или регулируемые резисторы. Они отличаются от постоянных тем, что их сопротивление можно плавно менять практически от нуля до определенного значения. Изменение происходит путем механического перемещения ползунка.

Регулируемые или переменные резисторы — виды и размеры разные

Есть у переменных резисторов разновидности — подстроечные и регулировочные. Чем отличаются переменные резисторы от подстроечных? Тем что подстроечные рассчитаны на небольшое количество регулировок. У некоторых моделей их количество может исчисляться сотнями или десятками (например, у НР1-9А перемещать ползунок можно не более 100 раз). Если посмотреть на таблицу ниже, можно увидеть что у некоторых подстроечных SMD резисторов циклов регулировки всего 10.

Пример характеристик подстроечных резисторов SMD

У переменных резисторов этот показатель значительно выше. Количество перемещений регулятора может исчисляться десятками и даже сотнями тысяч. Так что использовать подстроечные резисторы вместо переменных явно не стоит.

Основной недостаток переменных резисторов — их недолговечность. Контакт между резистивным слоем и щеткой постепенно ухудшается. Для акустической аппаратуры это может выражаться во все усиливающихся шумах, при подстройке частоты в радиоприемниках все тяжелее «поймать» нужную длину волны и т.д.

Анимация дает понять, как работает переменный резистор и почему выходит из строя

Датчики, основанные на реостатах

Между положением ползунка реостата, его сопротивлением, силой тока в цепи и напряжением существуют прямые зависимости. Эти особенности лежат в основе датчика угла поворота. Каждому положению ротора в таком устройстве соответствует определенная электрическая величина.

Постепенно такие датчики вытесняются магнитными и оптическими аппаратами. Связанно это с тем что характеристика зависимости угла и сопротивления, помехонеустойчива от влияния температурного воздействия. Также свою долю в вытеснение реостатных датчиков вносит переход к цифровым системам. Резистивные измерители можно встретить только в схемах, использующих аналоговые сигналы.

Принцип работы подстроечного резистора

После монтажа деталей электронного прибора, обычно его характеристики отличаются от номинальных. Для доводки показателей прибора применяют подстроечные резисторы. В принципе это те же переменные резисторы, но выделенные в отдельную группу, потому что конструктивно отличаются от переменных резисторов. У них нет ручек, вращая которые изменяются. Вместо них отверстия под отвертку шлицевую или прямую.

Подстроечный резистор с крестовиковым шлицом

В процессе работы прибора, через некоторое время, его параметры меняются. Для привидения их к номиналу применяют подстроечные резисторы.

По типу перемещения ползунка бывают подстроечные резисторы с перемещением по прямой и с перемещением по окружности.

Для точной настройки параметров электронного прибора используют подстроечные резисторы с большим числом оборотов. В них изменение сопротивления от минимума до максимума осуществляется за несколько оборотов или даже за десятки оборотов подстроечного вала. В этих резисторах перемещение контакта происходит при помощи червячной передачи.

Переменный резистор как потенциомер

Уместное и более корректное другое название ПТ — делитель напряжения. Если взять вышеуказанную схему, то это также 2 и больше резисторов с последовательным соединением, но такой узел из них (цепочка) подключается параллельно источнику, что позволяет регулировкой их сопротивления получать именно напряжение, требуемое для нагрузки.

Разница в сфере применения

Потенциометр обладает низкой мощностью, применяется для сравнительно слабых по энергопотреблению устройств: телевизоры, аудиотехника, маломощные диммеры, регуляторы нагрева теплого пола, бойлеров, как преобразователи, для регулировки частоты оборотов слабых моторов, для вентиляторов, например, компьютерных кулеров, систем вентиляции.

Применение РС охарактеризуем выборкой из тематического сайта:

Сферы использования на первый взгляд подобные ПТ, но это не так: РС используются там, где большие токи и работа устройств зависит от них: мощные электроинструменты, электродвигатели транспортных средств и производственные, в промышленности.

Можно сказать, что переменник для ламп, работающих с большими токами и таких же нагрузок в виде электродвигателей, для электропечей, станков применяется только в режиме реостата.

Наиболее понятное объяснение различия в применении

При потенциометре ток от источника тратится выше в несколько раз, чем нужно нагрузке. При РС значение этой величины равно таковой на нагрузке. Поэтому последний применяется для настройки I и U на низкоомных нагрузках, они имеют закономерность — потребляют сравнительно более мощные токи, а потенциометры — для высокоомных, так как они обычно питаются этой величиной с небольшим значением.

Особенности по внешнему виду

Переменник может быть и тем и другим, но если он изготовляется под режим реостата, то имеет характерный для него типоразмер: с двумя выводами, с крупной резистивной частью (обмоткой), обычно это большой, толстый, тяжелый проволочный резистор и его форма намного габаритнее, чему у деталей для ПТ.

Надо различать термины, так как иногда в разных источниках возникает путаница: например, фраза «потенциометр в режиме реостата» не совсем корректная, поскольку это обозначение двух разных включений, но словосочетание «переменный резистор в режиме реостата (или потенциометра)» правильное. Хотя часто встречаются ошибочные лексические образования даже на сайтах технической тематики, но тут главное, чтобы пользователь различал, о чем речь.

Если у детали два выхода, то ее состояние — только РС, если же три, то такую деталь теоретически можно использовать как его (мы это описали выше), но в реальности она предназначена именно для режима ПТ.

Виды

Классификация резисторов происходит по ряду критериев. Если говорить о дискретных компонентах, то по методу монтажа их делят на:

• Выводные. Используются для монтажа сквозь печатную плату. У таких элементов есть выводы, расположенные радиально или аксиально. В народе выводы называют ножками. Этот вид резисторов активно использовался во всех старых устройствах (20 и боле лет назад) – старых телевизорах, приёмниках, в общем везде, и сейчас используется в простых устройствах, а также там, где использование SMD компонентов по какой-то причине затруднено либо невозможно.
• SMD. Это элементы, у которых нет ножек. Выводы для подключения расположены на поверхности корпуса, незначительно выступая над ней. Они монтируются непосредственно на поверхность печатной платы. Преимуществом таких резисторов является простота и дешевизна сборки на автоматизированных линиях, экономия места на печатной плате.

Внешний вид элементов двух типов вы видите на рисунке ниже:

Мы уже знаем, как выглядит этот компонент, теперь следует узнать о классификации по технологии изготовления. Выводные резисторы бывают:

• Проволочными. В качестве резистивного компонента используют проволоку, намотанную на сердечнике, для снижения паразитной индуктивности используют бифилярную намотку. Проволоку выбирают из металла с низким температурным коэффициентом сопротивления и низким удельным сопротивлением.
• Металлопленочные и композитные. Как можно догадаться, здесь в качестве резистивного элемента используют пленки из металлического сплава.

Так как резистор состоит из резистивного материала, в роли последнего может выступать проволока или плёнка с высоким удельным сопротивлением. Что это такое? Такие материалы как:

• манганин;
• константан;
• нихром;
• никелин;
• металлодиэлектрики;
• оксиды металлов;
• углерод и прочие.

SMD или чип-резисторы бывают тонкопленочными и толстопленочными, в качестве резистивного материала используют:

На рисунке ниже изображено, из чего состоит резистор:

По конструкции различают:

• Постоянные. У них два вывода, а сопротивление вы изменять не можете – оно постоянно.
• Переменные. Это потенциометры и подстроечные резисторы, принцип действия которых основан на перемещении скользящего контакта (бегунка) по резистивному слою.
• Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.

А также по назначению – общего и специального. Последние подразделяются на:

• Высокоомные (диапазон сопротивлений десятки МОм — единицы ТОм, при рабочих напряжениях до 400В).
• Высоковольтные (рассчитаны на работу в цепях с напряжением до десятков кВ).
• Высокочастотные (особенностью работы на высокой частоте является требование к низким собственным индуктивностям и ёмкостям. Такие изделия могут работать в цепях с частотой сигнала в сотни МГц).
• Прецизионные и сверхпрецизионные (это изделия с высоким классом точности. У них допуск по отклонению от номинального сопротивления 0,001 — 1 %, в то время как у обычных допуск может быть и 5% и 10% и больше).

Подключение переменного резистора к Arduino

Переменный резистор, или потенциомер, представляет из себя резистор с двумя выводами, выполненный в виде пластины, с третьим подвижным контактом. При вращении ручки переменного резистора подвижный контакт перемещается вдоль пластины и сопротивление между подвижным контактом и выводами резистора изменяется. При этом в крайних положениях ручки подвижный контакт практчиески замыкается с одним из выводов резистора.

В большинстве случаев переменный резистор используется в качестве регулировочного делителя напряжения, где на выводы резистора подается напряжение сигнала, а подвижный контакт выступает средним выводом делителя. При вращении ручки переменного резистора напряжение сигнала на среднем выводе будет уменьшаться от его максимального значения вплоть до нуля. Таким образом переменные резисторы используются для регулировки уровня звука, уровня напряжения и так далее.

Применительно к Arduino переменный резистор удобно использовать в качестве ручки управления для регулировки или настройки чего либо. Поворот ручки позволяет ввести в контроллер плавно меняющееся значение. Для этого на переменный резистор подается напряжение, соответствующее напряжению питания контроллера, а подвижный контакт подключается к аналоговому входу контроллера. Аналоговый вход позволяет измерить напряжение на подвижном контакте, которое пропорционально повороту ручки переменного резистора.

В качестве примера использования переменного резистора мы осуществим плавную регулировку яркости свечения светодиода, подключенного к Arduino.

Схема подключения изображена на рисунке. Подвижный контакт переменного резистора подключен к выводу A0 платы Arduino. На выводе A0 контроллер может измерить напряжение. Светодиод подключен через токоограничивающий резистор к выводу 9 контроллера. Вывод 9 может использоваться для плавной регулировки выходного напряжения при помощи ШИМ (широтно импульсной модуляции).

Приведенный ниже скетч учитывает схему подключения переменного резистора и светодиода к соответствующим выводам контроллера.

Функция analogRead() считывает значение напряжения на выводе, преобразованное при помощи АЦП (аналогово цифрового преобразователя) контроллера в цифровой вид. Напряжение на входе A0 может изменяться от 0 до 5 В, а его цифровое представление от 0 до 1023 в зависимости от положения ручки переменного резистора. Для того что бы получить точное значение напряжения, считанное цифровое значение необходимо поделить на 204,8.

Функция analogWrite() активизирует ШИМ на указанном выводе. Глубина модуляции может принимать значение от 0 до 255, что будет соответствовать напряжению на выводе от 0 до 5 В.

Таким образом, что бы преобразовать входное цифровое значение АЦП (от 0 до 1023) в выходное значение глубины модуляции (от 0 до 255), необходимо поделить его на 4 (1024/256 = 4).

void setup() { pinMode (9, OUTPUT); // инициализация вывода 9 как «Выход» }

void loop() { int sensorValue = analogRead (A0); // считывание значения напряжения на входе A0 analogWrite (9, sensorValue/4); // вывод значения на светодиод }

Резюме

• Устройства, называемые резисторами, предназначены для обеспечения точного значения сопротивления в электрических цепях. Резисторы оцениваются как по их сопротивлению (Ом), так и по их способности рассеивать тепловую энергию (Вт).
• Номинальное сопротивление резистора не может быть определено по его физическому размеру, хотя судя по размеру можно сказать о приблизительном значении номинальной мощности. Чем больше резистор, тем большую мощность он может рассеять без повреждений.
• Любое устройство, которое выполняет с помощью электроэнергии какую-либо полезную задачу, обычно называют нагрузкой. Иногда символ резисторов используется в схемах для обозначения неконкретизированной нагрузки, а не для реального резистора.

Расчет подтягивающего резистора

Расчет минимального сопротивления резистора достаточно прост и определяется из формулы:

Rp = (Vcc – 0,4)/3mA где:

• Rp – минимальный номинал сопротивления резистора;
• Vcc – Напряжение линии питания.

Соответственно Rp = (5V- 0,4V)/3mA= 1,5 кОм – Это минимальное сопротивление.

Максимальное сопротивление определяется по емкости шины конкретного устройства по формуле:

Rp = 1µs/Cb где:

1µs – время нарастания сигнала для стандартного сигнала;

Cb – емкость шины – 20 пФ.

Расчет показывает, что сопротивление будет равно 50 кОм.

Как правильно выбрать номинал

Номинал резистора лежит в пределах от 1,5 кОм до 50 кОм. Подбирается обычно подбором. Подается соответствующий сигнал с рабочей частотой. Просматриваются осциллограммы и меняя сопротивления выбирается наиболее подходящее.

Технические характеристики подстроечных резисторов Nidec ST32

• Функциональная характеристика подстроечного резистора…………………………….. А (линейная)
• Номинальная мощность подстроечного резистора при 70°С…………………………… 0,125 Вт
• Максимальное рабочее напряжение подстроечного резистора (постоянное)……..200 В
• Диапазон рабочих температур подстроечного резистора………………………………….-55° +125°С
• Температурный коэффициент сопротивления подстроечного резистора……………100 ppm/°С
• Допустимое отклонение номинала подстроечного резистора…………………………… ± 20 %
• Оборот подстроечного резистора…………………………………………………………………….. 250°

Подстроечные резисторы производства японской фирмы Nidec отличаются высокой надежностью и стабильным качеством. Резистор переменного сопротивления защищен от попадания влаги на резистивный слой при отмывки. Для этого в конструкции переменного резистора установлено резиновое кольцо препятствующее проникновению жидкости и парообразных остатков флюса между ротором и статором. Технические характеристики и маркировка подстроечных потенциометров Nidec ST32 для поверхностного монтажа

Производитель — NIDEC.

Подключение переменного резистора

Большое количество людей не знают, как подключить переменный резистор. Эти элементы зачастую имеют две схемы подключения. Сделать эту работу сможет человек, который хоть немного разбирается в электронике и имел дело с пайкой микросхем.

• Первый вариант подключения заключается в том, что верхний вывод необходимо подсоединить к основному источнику питания. Нижний припаивается к общему проводу. Специалисты называют его «земля». Стоит отметить, что средние выводы соединяются исключительно с управляющими элементами схемы. Это может быть база или главный затвор транзистора. В таком случае эти конструкции будут играть роль потенциометра.
• Существует и второй способ, который поможет узнать, как подключить переменный резистор. Верхние выводы необходимо подсоединять к основному источнику питания. Нижние концы конструкции припаиваются к проводу общего назначения, а средние соединяются с нижними или верхними выводами. Именно они способны подавать на управляющие элементы схемы необходимую мощность питания. Этот способ подключения заключается в том, что переменные резисторы будут играть немаловажную роль и регулировать поступающий ток.

Какими бывают переменные резисторы?

Существует много разных конструкций переменных резисторов, но их все можно разделить на две основные группы, которые отличаются траекторией движения скользящего контакта. Траектория же эта определяется формой резистивного элемента.

Потенциометры с линейным перемещением подвижной системы (слева).

Потенциометры с круговым перемещением подвижной системы (справа).

Есть, правда, ещё потенциометры с винтовой (представлен на фотографии) и даже спиральной траекторией движения бегунка, но они в бытовой аппаратуре не применяются.

Кроме этого, переменные резисторы могут отличаться и другими конструктивными особенностями.

Сдвоенные, счетверённые и т.д. потенциометры используются в аудио технике для изменения уровня громкости и тембра в нескольких аудио каналах одновременно (стерео, квадро и т.д.).

Соосные потенциометры применяются для управления разными функциями, например, громкостью и балансом в автомобильной и переносной радиоаппаратуре.

Потенциометры с выключателем обычно применяют для управления громкостью и включением/выключением РА с помощью одной ручки.

Потенциометры, с фиксацией среднего положения, используются для регулировки стероебаланса, тембра и других подобных функций с одновременным получением тактильных ощущений в нейтральном положении.

Переменные резисторы могут отличаться размером и иметь разный диаметр вала, что позволяет, при проектировании радиоаппаратуры, выбирать потенциометры исходя и из размеров корпуса устройства.

Существуют так же потенциометры специального назначения. Например, в переменных резисторах типа СП5-35 и СП5-40, вал можно повернуть более чем на один оборот, за счёт применения специальной фрикционной муфты. Последняя позволяет с помощью всего одной ручки управлять сразу двумя независимыми скользящими контактами. При этом резистивные элементы включаются по схеме «грубо-точно».

Вернуться наверх к «Оглавлению»

Переменный резистор как потенциомер

Уместное и более корректное другое название ПТ — делитель напряжения. Если взять вышеуказанную схему, то это также 2 и больше резисторов с последовательным соединением, но такой узел из них (цепочка) подключается параллельно источнику, что позволяет регулировкой их сопротивления получать именно напряжение, требуемое для нагрузки.

Разница в сфере применения

Потенциометр обладает низкой мощностью, применяется для сравнительно слабых по энергопотреблению устройств: телевизоры, аудиотехника, маломощные диммеры, регуляторы нагрева теплого пола, бойлеров, как преобразователи, для регулировки частоты оборотов слабых моторов, для вентиляторов, например, компьютерных кулеров, систем вентиляции.

Применение РС охарактеризуем выборкой из тематического сайта:

Сферы использования на первый взгляд подобные ПТ, но это не так: РС используются там, где большие токи и работа устройств зависит от них: мощные электроинструменты, электродвигатели транспортных средств и производственные, в промышленности.

Можно сказать, что переменник для ламп, работающих с большими токами и таких же нагрузок в виде электродвигателей, для электропечей, станков применяется только в режиме реостата.

Наиболее понятное объяснение различия в применении

При потенциометре ток от источника тратится выше в несколько раз, чем нужно нагрузке. При РС значение этой величины равно таковой на нагрузке. Поэтому последний применяется для настройки I и U на низкоомных нагрузках, они имеют закономерность — потребляют сравнительно более мощные токи, а потенциометры — для высокоомных, так как они обычно питаются этой величиной с небольшим значением.

Особенности по внешнему виду

Переменник может быть и тем и другим, но если он изготовляется под режим реостата, то имеет характерный для него типоразмер: с двумя выводами, с крупной резистивной частью (обмоткой), обычно это большой, толстый, тяжелый проволочный резистор и его форма намного габаритнее, чему у деталей для ПТ.

Надо различать термины, так как иногда в разных источниках возникает путаница: например, фраза «потенциометр в режиме реостата» не совсем корректная, поскольку это обозначение двух разных включений, но словосочетание «переменный резистор в режиме реостата (или потенциометра)» правильное. Хотя часто встречаются ошибочные лексические образования даже на сайтах технической тематики, но тут главное, чтобы пользователь различал, о чем речь.

Если у детали два выхода, то ее состояние — только РС, если же три, то такую деталь теоретически можно использовать как его (мы это описали выше), но в реальности она предназначена именно для режима ПТ.
