Как проверить стартер, полезные советы

Дефектовка электрики

Проверка ротора

• стартер щелкает втягивающим, но не вращает коленвал;
• стартер вращается с явным натягом и остановками;
• ощутимый запах горелой изоляции.

Как и у двигателя постоянного тока, у ротора электростартера есть коллектор – узел, позволяющий обеспечить необходимое направление магнитного поля в обмотках при вращении. Это достигнуто путем применения ламелей – набора узких контактов, вращающихся вместе с ротором и подключающих к щеткам то одну обмотку, то другую.

Значительные повреждения ламелей увеличат в разы износ щеток и снизят мощность стартера. Такой ротор ремонтируем в специализированной мастерской или заменяем новым. Незначительные задиры, канавки на коллекторе устраняем самостоятельно. Зажав хвостовик ротора в патрон электродрели или шуруповерта, нужно сначала зашлифовать коллектор наждачной бумагой со средним зерном (200-300), а затем заполировать более тонкой (1500-2000).

После этого обязательно прочистить прорези между ламелями от пыли с помощью ножа или плоской отвертки. Движения должны быть осторожными, чтобы нож или отвертка не соскочили на поверхность ламелей, поцарапав их.

При длительной прокрутке, особенно с использованием мощной «тещи» (пускового устройства, какими обычно пытаются «оживить» автомобили в автосервисах), обмотки ротора перегреваются. Если потемневшая изоляция с незначительным запахом гари терпима и указывает на ошибки при эксплуатации, то отслоение горелой изоляции – прямой повод к перемотке ротора или его замене, если это дешевле услуг специализированной мастерской.

Причиной перегрева частей обмотки становится ее короткое замыкание на корпус ротора. Проверяется это тестером в режиме прозвонки или лампочкой: один провод закрепляется на роторе, вторым поочередно касаемся каждой ламели коллектора. Замыкания между ними быть не должно.

Ещё кое-что полезное для Вас:

Проверка щеточного узла

• стартер не вращается;
• снижена мощность стартера.

У современных электростартеров используется две пары щеток. В каждой паре одна подает на коллектор ротора «плюс» питания, вторая – «массу». Со временем износ щеток неизбежен, что приводит к ухудшению контакта и сначала потерей стартером мощности, затем – к его полной остановке.

Щетки стартера должны иметь достаточную длину, позволяющую сжать пружины и надежно прижать их к ротору. Если щетки изношены неравномерно или от них осталось по нескольку миллиметров, требуется замена либо щеток по отдельности, либо щеточного узла в сборе в зависимости от конструкции конкретного стартера.

Проверка статорной обмотки безредукторных стартеров

• потеря стартером мощности или его полная остановка;
• запах горелой изоляции.

Обмотки статоров безредукторных стартеров соединяются последовательно с ротором и имеют низкое сопротивление, поэтому в гаражных условиях проверить наличие межвитковых замыканий в них можно только визуально, по следам перегрева или механических повреждений. С помощью тестера или лампочки проверяем отсутствие замыкания на корпус, если таковое не предусмотрено конкретной схемой сборки стартера (модели, где статор подключен параллельно ротору). В первом случае тестер или лампочка подключается к «плюсовой» клемме статора, а второй вывод – к корпусу. Во втором случае предварительно отключаем от корпуса второй вывод обмотки.

При наличии на обмотках следов повреждения или перегрева, не говоря уже о признаках возгорания изоляции, статор подлежит замене или перемотке.

Диагностика якоря стартера своими руками

Рассмотрим основные неисправности якоря стартера:

• Пробой изоляции на массу;
• Замыкание между витками;
• Износ шипов под втулки;
• Неравномерный износ коллектора;
• Распайка коллекторных выводов.

Эти неисправности провоцируют выход из строя стартера автомобиля, а соответственно и систему зажигания. Как правило, данные поломки не решаются в одно мгновение, а требуют некоторого времени и сил. Неисправности можно решить при помощи специалистов и самостоятельно, но для выполнения этих работ необходимо запастись необходимым инструментом и кое-каким оборудованием.

Ремонт якоря

Короткое замыкание обмоток на корпусе якоря создает огромную проблему. Чтобы разобраться с поломкой и решить проблему необходимо тщательно просмотреть выходы шинки и провода, выходящие из пазов, якоря.

Таким образом можно определить место пробоя. Определив место появления искры или дуги нужно хорошо почистить контакты в этом месте и проверить сопротивление омметром. Далее нужно изолировать проблемный участок. Для этого можно использовать немного асбеста и супер клей. В реакции с асбестом клей застывает мгновенно.

В том случае, если вы не можете определить место пробоя, используя первый вариант, можно использовать более радикальный, но стопроцентный вариант. Для этого нужно соединить все ламели вместе, используя зачищенную медную проволоку или другой материал. После чего нужно кратковременно подать напряжение, используя сварочный аппарат на массу якоря и коллектор. Таким образом в месте короткого замыкания будет наблюдаться дуга, и место будет выгорать. В тех редких случая, когда не удается определить место короткого замыкания, якорь можно перемотать, если у вас возникнет желание.

Замыкание межвитковое -эта неисправность определяется с помощью специального устройства, которое так и называется «прибор проверки якоря» (это своего рода трансформатор). Довольно часто межвитковое замыкание происходит на видимых участках. Причиной такой поломки могут быть смятые или погнутые провода на обмотке, а также токопроводящие частицы между ними. В таком случае необходимо удалить все эти помехи. После починки, желательно, нанести слой лака. Это создаст некую защиту. Если и этот способ особо не помог, вы также можете осуществить перемотку якоря.

Как правило, короткое замыкание на обмотке якоря негативно влияет и на коллектор. В результате выгорают его пластины, и он полностью разрушается. Главное правило при пайке – если хорошо зачистить поверхность, пайка будет соответственной. Зачистка осуществима на «отлично» при помощи бормашины. Ею нужно зачистить контакты петушков, его поверхность и провода, подходящие к нему. После того, как провода будут установлены обратно в «петушки», тут применяется проверка якоря стартера при помощи ППЯ (прибор проверки якоря). Им проверяется возможность возникновения межвиткового замыкания или пробоя. Если ничего не обнаружено, можно приступать к пайке. Материалом для пайки, лучше использовать олово и неактивный флюс. Перед пайкой нужно хорошо прогреть паяльник (также он должен быть массивным не менее ста Вт). Повода необходимо тщательно прогревать, так как нужно соблюсти отличное расплавление припоя. Он должен полностью проникать в места спайки, это создаст лучший контакт. После того, как пайка окончена, место припайки нужно протереть растворителем и еще раз проверить ППЯ.

Очень часто встречаются случаи, что при разборке стартера, можно наблюдать неравномерный износ коллекторных пластин, а также его смещение относительно оси. Каждая такая неисправность является причиной износа щеток и к полному износу коллектора. Так вот, износ пластин происходит по той причине, что щетки неплотно прилегают к коллектору. В результате при работе возникает некая дуга, которая изнашивает пластины. В этом случае желательно сделать проточку коллектора используя токарный станок

Важно: при установке якоря на токарный станок большое внимание придается центровке шипа. Так как отклонение от нормы не должно превышать 0.05 миллиметра. После того, как проточка выполнена, нужно очистить якорь от стружки и остальной инородной массы

После того, как проточка выполнена, нужно очистить якорь от стружки и остальной инородной массы.

В результате выполнения вышеуказанных ремонтных мероприятий можно считать, что якорь стартера отремонтирован и готов к эксплуатации.

Видео «Диагностика якоря стартера»

Видео о том как проверить любой стартер без спец приспособлений и стендов.

https://youtube.com/watch?v=H7k6u1e25EU

Устройство стартера

Есть два типа этих изделий: с редуктором и без. Далее речь пойдет о втором, наиболее распространенном варианте. Это двигатель постоянного тока с параллельным возбуждением, работающий от аккумулятора автомобиля. Чтобы понять причину отказа описываемого устройства, стоит понять в общих чертах о работе его основных элементов.

Втягивающее реле

Этот цилиндрик, прикрепленный к стартеру, выполняет двоякую функцию: коммутирует силовые контакты (так называемые «пятаки», которые могут иметь и прямоугольную или квадратную форму) и обеспечивает зацепление шестерни стартера, расположенной на обгонной муфте, с венцом маховика двигателя. Когда вы поворачиваете ключ в замке зажигания, раздается щелчок, говорящий о том, что тяговое реле вступило в работу.

Другие электрические части

Это ротор (крутящийся вал) и статор (неподвижная часть). Оба элемента имеют обмотки, которые при поступлении на них напряжения и обеспечивают вращение вала стартера. Подвод напряжения к ротору осуществляется через графитовые щетки.

Втулки

Эти два небольших элемента (подшипники скольжения) обеспечивают необходимый зазор между ротором и статором. Нарушение величины промежутка приводит к снижению эффективности работы пускового изделия, а то и вовсе к прекращению его функционирования. Стоит отметить, что в стартер могут вместо втулок устанавливаться и подшипники качения, что ведет к удорожанию устройства и одновременно повышению его надежности, долговечности.

Бендикс (обгонная муфта)

Любопытно, что название этой детали является фамилией ее изобретателя. Речь идет о роликовом механизме, в составе которого есть шестерня зацепления. Благодаря ей крутящий момент передается на венец маховика. Бендикс обеспечивает его расцепление с приводной шестеренкой после пуска двигателя, что и гарантирует сохранность пускового устройства.

На фото показаны этапы ремонта и дефектовки безредукторного стартера, хорошо видна конструкция узлов.

Набор деталей стартера

Конструкция держателя на четыре щетки

Коллектор якоря

Передняя часть якоря с направляющими для бендикса

Коррозия вала

Ржавчина внутри бендикса

Пример расположения бендикса в рабочей точке

Бендикс закрыт крышкой

Втягивающее реле

Крышка с реле и установленным бендиксом

Как проверить якорь стартера на МЖЗ и другие неисправности

Как проверить якорь стартера мультиметром

Неотъемлемой частью любого автомобиля является пусковое устройство. Если оно функционирует хорошо, то и запуск двигателя не будет вызывать проблем, даже зимой. И напротив, если в стартере будут изъяны, мотор заводить с каждым разом будет всё труднее. Из этой статьи вы узнаете, как проверить якорь стартера в домашних условиях на межвитковое замыкание и другие неисправности.

Чем грозит неисправность якоря

Проблемы с якорем, наряду с различными пробоями, износом и распайкой относят к самым распространённым. Неисправность подобного свойства может спровоцировать полный выход из строя пускателя, что, само собой, даст предпосылки к проблемам в системе зажигания.

Следует знать, что поломки этого типа не «лечатся» сразу. Потребуется немного времени и сил, чтобы сначала точно установить причину, а затем её устранить.

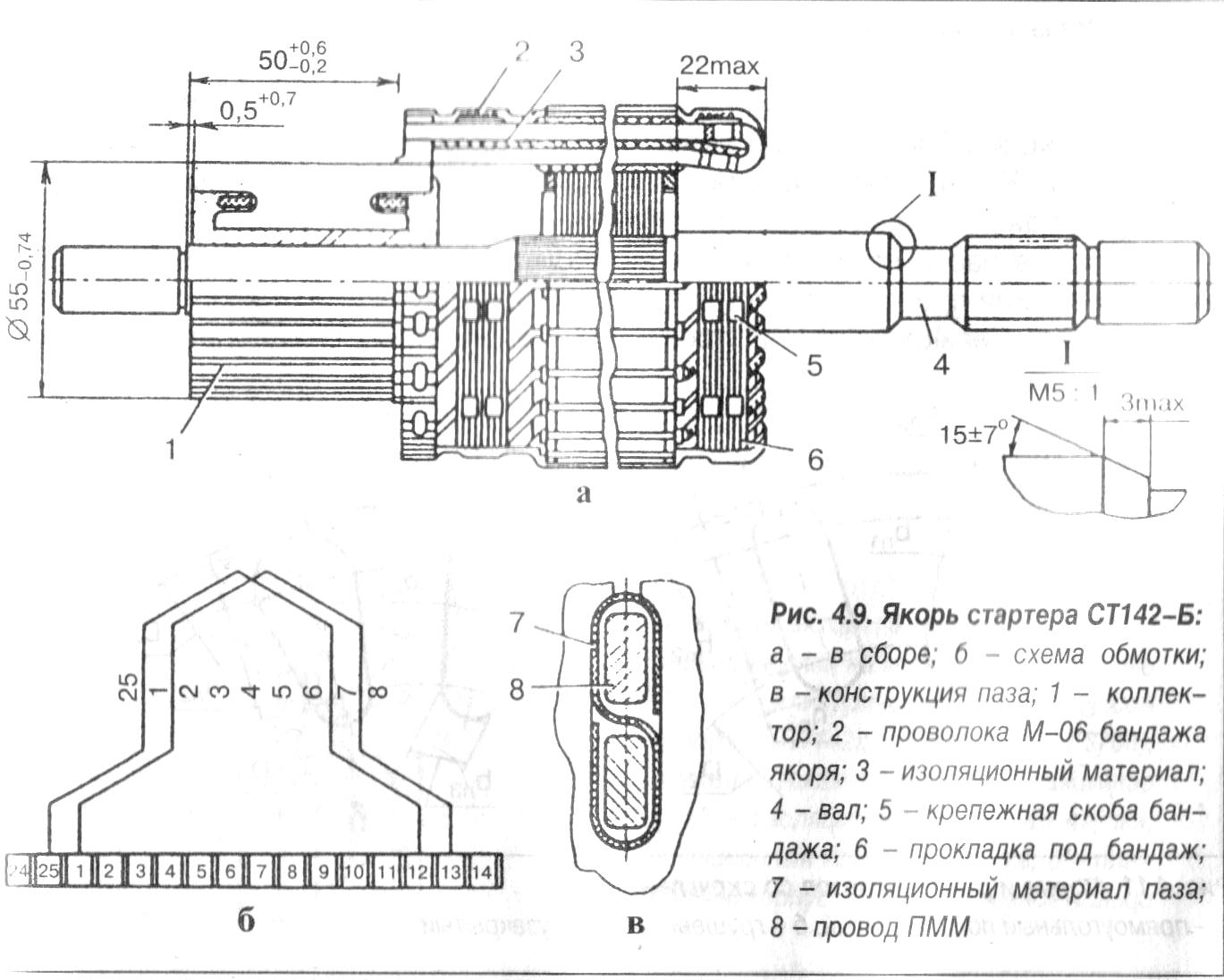

Схема якоря

Кроме того, неисправности можно полностью доверить специалистам в СТО. Они своё дело знают хорошо, но за любую операцию, какой бы простой она не была, придётся платить из своего кармана. Поэтому некоторые вещи можно и нужно научиться делать самому.

Как определить место замыкания

Если обмотки якоря коротнут, то это грозит большими проблемами. Чтобы суметь разобраться с поломкой и устранить её, потребуется внимательно осмотреть выходы.

Визуальный осмотр может дать исчерпывающие ответы. Практически каждый опытный автомобилист, да и что там – специалист, должен уметь делать оценку уже на визуальном этапе осмотре. Как не бывает дыма без огня, так и не бывает замыкания без следов гари.

После определения места возникновения замыкания, следует очистить контакты, а затем проверить сопротивление измерительным прибором, настроенным на Ом (мультиметром, например).

Изоляция проблемного участка – следующий этап работы. Хорошо поможет смесь асбеста с супер клеем, что даст составу свойство мгновенно застывать.

Если место пробоя, все же, определить не удалось, нужно воспользоваться пока что тоже простым способом. Берётся зачищенная медная проволока, которой нужно связать все ламели так, чтобы они соединились и оказывали друг на друга воздействие. Затем подаётся импульс на короткое время с целью определения слабого места. Ток можно успешно подать с помощью сварочного аппарата, воздействуя на массу и коллектор. Где будет пробивать сварочная дуга, и есть место короткого замыкания.

В крайнем случае, если опять не удалось выявить место замыкания, якорную обмотку можно перемотать целиком.

Межвитковое замыкание или МЖЗ является неисправностью якоря номер один. Определяется с помощью особого аппарата, который предназначен конкретно для этих целей. Называется ППЯ. Он представляет собой трансформатор, эффективно определяющий неисправность.

МЖЗ составляет почти половину всех неисправностей, связанных с электродвигателями (которым, по сути, и является стартер). Причины возникновения МЖЗ нужно искать в перегрузке устройства, ошибочной эксплуатации и изначальном штатном браке.

Примечательно, что неправильная эксплуатация пускового устройства грозит проникновением воды внутрь обмоток.

Как найти МЖЗ? Определить его не так и сложно, если использовать подручные средства и вышеописанный аппарат.

Вот несколько других способов определения МЖЗ якоря:

• При работе стартера устройство нагревается неодинаково, какая-то часть, если потрогать, очень горяча;
• Измерение нагрузки на каждую фазу токовыми клещами (очевидно, что если на одной из фаз тока больше чем на других – это проблема);
• Прозвон обмоток тестером, что подразумевает обязательность отдельного прозвона (каждая обмотка в отдельности, что даёт возможность сверить почерпнутые значения сопротивления);
• Проверить мегомметром, что позволит определить замыкание на корпус (одна клемма прибора прикладывается к корпусу пускателя, другая – к выходу обмоток).

ППЯ для проверки якоря

Лучшая и точнейшая проверка якоря на МЖЗ – это использование Гроувер Тестер (американское название) или по-нашему – ППЯ. Правда, уже якорь должен быть снят, а стартер разобран.

ППЯ – это трансформатор, у которого есть только первичная обмотка, а в сердечнике вырезан зазор, куда помещается якорь.

Проверка осуществляется так:

• Якорь ставится в этот зазор;
• Включается ППЯ в сеть 220В;
• На якорь ставится любой отрезок металлической полоски;
• Если кусок металла начнет вибрировать или намагничиваться, значит, в якоре имеется МЖЗ.

Не забудьте вращать якорь по всей окружности, так как МЖЗ может не быть в одной плоскости, но присутствовать в другой.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

• корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
• якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
• втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
• щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
• приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

• одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
• прочность и продолжительная эксплуатация;
• возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
• практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

• трудности с запуском в большие морозы;
• значительная масса агрегата;
• высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
• достаточно высокие цены на запчасти.

Включение стартера напрямую от АКБ

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Чтобы соорудить своими руками прямой контакт, достаточно обзавестись куском медного кабеля, разъёмом и клеммой типа крокодил

Из этих трёх компонентов спаивается устройство, которое будет запускать стартер напрямую от АКБ

Чтобы соорудить своими руками прямой контакт, достаточно обзавестись куском медного кабеля, разъёмом и клеммой типа крокодил. Из этих трёх компонентов спаивается устройство, которое будет запускать стартер напрямую от АКБ.

Как подключить стартер напрямую отдельным проводом

Подробнее:

• Под капотом автомобиля, возле правой фары есть красный провод со штекером, который нужно разъединить и вдеть туда приготовленный кабель с разъёмом;
• Автомобиль ставится на холостой ход;
• Включается зажигание;
• Крокодил соединяется аккуратно с плюсом аккумуляторной батареи.

Этих манипуляций бывает достаточно, чтобы завести стартер, если он рабочий и других проблем не имеет. После того, как машина заведётся, крокодила нужно с плюса скинуть.

Такое самодельное устройство с разъёмом и крокодилом рекомендуется всегда держать в багажнике на крайний случай. После его употребления, он просто выдёргивается, а снятый ранее штекер соединяется на место. Все легко и просто, кроме единственного – нужно работать аккуратно, чтобы не обжечься или не замкнуть чего-то ещё.

Чем грозит неисправность якоря

Проблемы с якорем, наряду с различными пробоями, износом и распайкой относят к самым распространённым. Неисправность подобного свойства может спровоцировать полный выход из строя пускателя, что, само собой, даст предпосылки к проблемам в системе зажигания.

Следует знать, что поломки этого типа не «лечатся» сразу. Потребуется немного времени и сил, чтобы сначала точно установить причину, а затем её устранить.

Схема якоря

Кроме того, неисправности можно полностью доверить специалистам в СТО. Они своё дело знают хорошо, но за любую операцию, какой бы простой она не была, придётся платить из своего кармана. Поэтому некоторые вещи можно и нужно научиться делать самому.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.
