Как резать плитку болгаркой без пыли и сколов

Керамика – это достаточно хрупкий материал. Чтобы разрезать его идеально, потребуется сноровка и соблюдение некоторых правил. При работе углошлифовальной машиной у вас вряд ли удастся полностью избавиться от появления пыли и периодических сколов, однако мы приведем ряд советов, которые помогут уменьшить их число.

Рекомендации по работе болгаркой без сколов:

  • Наибольшая вероятность появления скола возникает, когда режущий диск выходит из заготовки.
  • Интенсивность вращения рекомендуется снижать в начале и конце реза.
  • Резать керамическую плитку нужно не полностью, достаточно оставить в ней глубокую канавку. По линии распила заготовку будет удобно сломать вручную.

Если вы хотите максимально избежать появление сколов, начинайте распиливание правее обозначенной линии. В таком случае при появлении сколов их можно удалить шлифовальным кругом.

Мокрая резка

Влажный способ подразумевает, что при воздействии на материал режущая кромка в процессе работы будет контактировать с жидкостью: рабочая кромка погружается в воду, или она подается струей.

Такой метод сложнее реализовать, но он имеет преимущества:

  • Охлаждение режущей кромки.
  • Увлажнение материала позволяет избавиться от пыли.

Как избавиться от пыли при резке плитки

Резка плитки болгаркой — не очень сложное дело, но при этом возникает много пыли. Существуют приемы, которые позволяют уменьшить пылеобразование. Специалисты для этого применяют специальные плиткорезы, но покупать их для разовой работы нецелесообразно из-за высокой стоимости. Поэтому при обработке детали мастера поступают по-другому. Сначала прорезают слой глазури — она почти не пылит, основная пыль появляется, когда обрабатывается слой обожженной глины. Затем остается аккуратно разломить керамическую плитку и обработать края абразивным материалом.

Распространенный способ избавиться от пыли – увлажнение заготовки. Для этого постоянно подливают воду в рабочую зону работы алмазным кругом. Нужно после каждого прохода инструмента заполнять шов водой или установить специальное устройство для подачи воды в рабочую зону. Это устройство закрепляется непосредственно на защитный кожух болгарки. В результате заготовка обрабатывается без пыли.

Водяная резка керамогранита

Самым высокопроизводительным и одновременно точным методом распиловки очень твердых природных и искусственных гранитов считается гидроабразивная система. Она позволяет вырезать целые рисунки и трехмерное изображение. Система достаточно мощная и позволяет резать керамогранит толщиной до 200 мм. В домашних условиях подобная аппаратура не используется по вполне очевидным причинам.

Резать с использованием воды можно на гидромеханическом станке. Применение воды или водяной эмульсии позволяет существенно снизить температуру нагрева инструмента и самого керамогранита. В результате меньше износ и выше качество поверхности. Эмульсия подается на кромку круга, но не на поверхность керамики.

Алмазный круг, насаженный на ротор двигателя, подается по направляющим станка вдоль поверхности керамогранита, охлаждающая жидкость подводится из специального резервуара непосредственно в зону резки. Такой способ считается наиболее безвредным, так как практически вся пыль смывается водой и выводится с поверхности керамогранита. Понятно, что резать материал таким способом можно, если в домашних условиях удастся подобрать отдельное помещение, например, в гараже или в сарае.

Подобные станки имеют очень высокие характеристики и скорость резания, поэтому, если планировать резать в домашних условиях керамогранит сложной формы и размеров, то использование гидромеханического станка будет оптимальным вариантом.

Полезные советы

В продаже имеются всевозможные модели насадок на болгарку, некоторые из них обеспечивают подключение патрубка пылесоса к защитному кожуху инструмента. На первый взгляд, вещь достаточно удобная, но подобными приспособлениями лучше не пользоваться, так как шланг сильно мешает в работе и зачастую только ухудшает качество шва.

Кроме того, резать керамогранит нужно, обязательно удерживая корпус болгарки двумя руками, при этом левая рука должна опираться на подставку или направляющую рейку, а правой рукой непосредственно выполняется перемещение инструмента. Такой способ обеспечивает не только частичную разгрузку рук, но и позволяет более точно выравнивать положение отрезного диска в вертикальной плоскости.

Независимо от того, каким диском и каким способом резать керамогранит, после завершения работ кромку обязательно затирают ручным или ленточным наждаком. В этом случае нужно лишь слегка выровнять нижний край керамогранита и ни в коем случае не касаться абразивом верхней лицевой кромки, иначе появятся сколы, и качество шва заметно ухудшится.

https://youtube.com/watch?v=pMomBHftVHc

РЕЗКА КЕРАМОГРАНИТА 1200мм болгаркой, дешево и сердито

Sources:

https://booktube.ru/krug-dlja-rezki-keramogranita-bolgarkoj/ https://ravaka.ru/stroymaterialyi/rezka-keramogranita-bolgarkoi-kak-otpilit-bez-skolov.html https://bouw.ru/article/rezka-keramogranita-bolgarkoy-kak-otpilit-bez-skolov

В целях безопасности при выполнении работ с болгаркой необходимо:

Болгарку следует удерживать двумя руками.

  • ни в коем случае не снимать защитный экран с инструмента (во время резки режущий круг может разлететься на куски и смертельно травмировать человека);
  • проверить соответствует ли максимально возможная частота вращения отрезного круга частоте вращения головки болгарки;
  • надеть на глаза специальные защитные очки для предохранения глаз от летящих мелких осколков.

Для наиболее эффективного применения инструмента болгарку следует держать под углом к режущей поверхности.

Теперь не торопясь, медленно, осторожно, но уверенно режем плитку вдоль линии отреза. После отрезки части плитки мелкие выступы можно аккуратно подравнять (при необходимости)

Результат работы меня полностью удовлетворил.

Плитка разрезанная болгаркой.

Инструменты для работы:

Инструмент для резки плитки болгаркой.

  • угловая шлифовальная машина (болгарка);
  • круг отрезной алмазный (125 x 2 х 5 x 22,2 мм, 80 м/с, 12200 об/мин);
  • очки защитные из поликарбонатного стекла с дополнительной защитой по бокам;
  • карандаш;
  • рукавицы трикотажные для ремонтных работ с защитой от механических воздействий;
  • рулетка измерительная с магнитным фиксатором.

Как выбрать плитку.

Рекомендации по выбору болгарки

Предпочтительней пользоваться небольшой болгаркой с возможностью регулировки скорости. Малый вес позволит точнее проводить операции. Большой мощности при резке не требуется. Для любых операций с плиткой вполне достаточно мощности до 1 кВт.

А вот скорость вращения при некоторых операциях желательно иметь возможность уменьшать. Снижение скорости вращения уменьшит вероятность сколов, растрескивания плитки.

При выборе болгарки рекомендуется обратить внимание на возможность регулирования скорости. На рисунке пример регулятора оборотов крупным планом

По посадочному месту оптимальна болгарка на диски размером 125 мм. Вообще отрезать можно кругом с любым диаметром. Уменьшение скорости вращения критично при определённых ситуациях, о чём будет рассказано ниже. Чем меньше отрезной круг, тем более ювелирные операции можно проводить, с другой стороны маленький отрезной круг неэффективно использовать для большого объёма работы – круг быстро будет стачиваться. От мощного же, тяжёлого инструмента быстро появляется мышечное напряжение и в результате снижается точность и аккуратность.

Резюмируя, лучше для целей работы с плиткой инструмент среднего размера с регулируемой скоростью вращения.

Чем распилить кирпич вручную

Решить вопрос, как разрезать кирпич пополам без болгарки, помогает способ колки с помощью ручной кирки. Стройматериал нужно выбирать без трещин и видимых дефектов. Используя линейку и карандаш, носят линию разреза на грани. Острым инструментом делают бороздку.

Стройматериал берут в левую руку и резким сильным ударом бьют по нанесенной разметке. При этом инструмент должен находиться строго перпендикулярно к поверхности изделия, чтобы скол получился ровным.

Такой способ обладает рядом недостатков:

  • низкая точность – грань в месте раскола получается неровной, поэтому ее можно разместить только внутрь кладки;
  • под другим углом стройматериал расколоть невозможно.

Процедура резки кирпичей с помощью УШМ простая, но требует опыта. Нужно помнить, что операция сопровождается образованием большого количества пыли, поэтому мастер должен надеть респираторную маску или использовать защитный кожух, оснащенный патрубком для подключения пылесоса.

Топ-10 надежных дисков для болгарки по кирпичу

Полезные советы

В продаже имеются всевозможные модели насадок на болгарку, некоторые из них обеспечивают подключение патрубка пылесоса к защитному кожуху инструмента. На первый взгляд, вещь достаточно удобная, но подобными приспособлениями лучше не пользоваться, так как шланг сильно мешает в работе и зачастую только ухудшает качество шва.

Кроме того, резать керамогранит нужно, обязательно удерживая корпус болгарки двумя руками, при этом левая рука должна опираться на подставку или направляющую рейку, а правой рукой непосредственно выполняется перемещение инструмента. Такой способ обеспечивает не только частичную разгрузку рук, но и позволяет более точно выравнивать положение отрезного диска в вертикальной плоскости.

Независимо от того, каким диском и каким способом резать керамогранит, после завершения работ кромку обязательно затирают ручным или ленточным наждаком. В этом случае нужно лишь слегка выровнять нижний край керамогранита и ни в коем случае не касаться абразивом верхней лицевой кромки, иначе появятся сколы, и качество шва заметно ухудшится.

Как избавиться от пыли при резке плитки

Резка плитки болгаркой — не очень сложное дело, но при этом возникает много пыли. Существуют приемы, которые позволяют уменьшить пылеобразование. Специалисты для этого применяют специальные плиткорезы, но покупать их для разовой работы нецелесообразно из-за высокой стоимости. Поэтому при обработке детали мастера поступают по-другому. Сначала прорезают слой глазури — она почти не пылит, основная пыль появляется, когда обрабатывается слой обожженной глины. Затем остается аккуратно разломить керамическую плитку и обработать края абразивным материалом.

Распространенный способ избавиться от пыли – увлажнение заготовки. Для этого постоянно подливают воду в рабочую зону работы алмазным кругом. Нужно после каждого прохода инструмента заполнять шов водой или установить специальное устройство для подачи воды в рабочую зону. Это устройство закрепляется непосредственно на защитный кожух болгарки. В результате заготовка обрабатывается без пыли.

Техника безопасности

Болгарка — инструмент, который при неправильном применении может нанести травму. По этой причине следует соблюдать технику безопасности:

  1. Диск, погруженный в материал, не должен вращаться слишком быстро. Это приведет к образованию сколов. Рекомендуется подгонять плитку болгаркой на низкой скорости вращения диска: от 3000 до 3500 об/мин.
  2. Длина питающего шнура не должна быть меньше 2 м, что позволит свободно перемещаться во время работы с болгаркой.
  3. Запрещается удерживать инструмент в вертикальном положении. При этом он может вырваться из рук и нанести травму.
  4. Перед выполнением работ надевается защитная маска и очки, головной убор, перчатки, спецодежда, закрытая обувь.
  5. Держать в руках инструмент нужно крепко, однако нельзя оказывать давление на плитку во время резки, т. к. она может просто разлететься.
  6. Подгонка отделочного материала должна осуществляться по направлению от себя.
  7. Если выполняется сухая резка, лучше всего организовать работу в хорошо проветриваемом помещении, т. к. в процессе высвобождается много пыли.
  8. Во включенном состоянии нельзя опускать болгарку в воду.

Какими дисками выполняется резка плитки

Для резки керамики необходимы специальные диски, которые могут быть каменными или металлическими с алмазным напылением. Каменные редко используют, так как они довольно толстые и быстро стачиваются, а во время работы сильно пылят. Стоимость каменных дисков в разы меньше металлических, но специалисты предпочитают работать последними.

  • сплошными;
  • сегментированными.

Обработку керамики предпочтительнее производить сплошными дисками. При работе такими дисками существует ограничение по времени: ими нельзя непрерывно резать больше 1-1,5 минут. Затем следует дать охладиться при работающей болгарке на холостом ходу.

Сегментированные предназначены для резки брусчатки, керамогранита, натурального камня или бетона.

Сегменты предназначены для лучшего охлаждения инструмента во время работы.

Режем плитку болгаркой в домашних условиях

Многие кто укладывал кафельную плитку своими руками, сталкивался с проблемой резки плитки в отсутствии плиткореза. Да некоторую плитку можно разрезать и стеклорезом, но когда требуется отрезать узкую полосу, проблема становиться актуальной. В статье поделюсь своим опытом резки кафеля болгаркой.

Как резать плитку болгаркой в домашних условиях? С таким вопросом пришлось столкнуться при укладке керамической плитки в ванной комнате.

Работа с керамической плиткой требует особой осторожности, чтобы не повредить и не расколоть изделие. Ширина последнего ряда под потолком была уже стандартной ширины плитки

В связи с этим керамическая плитка должна быть порезана вдоль, а не поперёк. В таком случае применение плиткореза не представлялось возможным, поскольку длина плитки составляла 50 см, а плиткорез был рассчитан на резку плитки максимум на 30 см

Ширина последнего ряда под потолком была уже стандартной ширины плитки. В связи с этим керамическая плитка должна быть порезана вдоль, а не поперёк. В таком случае применение плиткореза не представлялось возможным, поскольку длина плитки составляла 50 см, а плиткорез был рассчитан на резку плитки максимум на 30 см.

Итак, с помощью измерительной рулетки были выполнены необходимые замеры расстояний до потолка, они оказались разные для правой и левой стороны плитки, поскольку ряд плитки выложен по уровню, а потолок ванной комнаты — под наклоном. Замеры для плитки были выполнены таким образом, чтобы осталось свободное расстояние 3 мм от верхнего края плитки до потолка и 3 мм от нижнего края плитки до следующего ряда (толщина шва).

Теперь с помощью карандаша (маркера) и линейки (линейку можно заменить и ровным краем другой керамической плитки, если линейки нужной длины под рукой не оказалось) прочерчиваем линию отреза.

Разметка плитки для резки.

Закрепляем отрезной круг на болгарке с помощью гайки и специального ключа (идут в комплекте с инструментом), удерживая механизм от вращения с помощью нажатия кнопки на головке шлифовальной машины с нижней стороны.

Закрепление режущего абразивного круга.

К сожалению, у меня не было станка, на котором можно было бы закрепить и порезать плитку. Поэтому пришлось «выкручиваться» и резать на полу. Чтобы не повредить пол пришлось под плитку подкладывать металлические рейки (маяки).

Подложка для плитки.

А чтобы плитка не «ездила» во время резки в качестве упора был использован мешок с клеем для плитки.

Каким диском резать керамическую плитку болгаркой

Выпускают несколько разновидностей дисков, которыми в домашних условиях болгаркой обрезают плитку. Качество выполненных работ и получение необходимого результата зависит от того, какая насадка будет выбрана.

Каменные диски – это прочное основание, толщина которого составляет самое малое 6 мм. Для нарезания кафеля они не годятся из-за их большой толщины. Зато сделать ими можно более острыми подручные инструменты без особых усилий. Каменный круг с наклеенными лепестками наждачной бумаги подойдет для шлифовки. Зачищать плитку можно мягким абразивом под номером 120, 150, 180.

Стальные диски представляют собой сплав железа с углеродом, в котором присутствует примеси фосфора, марганца, серы и кремния. За счет низкого содержания углеродистого компонента круги обладают высокой твердостью и прочностью. Есть стальные диски с алмазным напылением, в которых режущая кромка, становится еще более прочной.

Существует и другой вариант покрытия стальных насадок – электрокорунд. Распиловочные свойства такого диска весьма высокие. Насадки маркируются синим цветом. Они с легкостью отрезают очень толстую тротуарную и напольную плитки.

Сплошные сухорезы применяют для влажной резки. Так как в таких насадках отсутствуют разрезы, которые отводят температуру, необходимо в область реза подавать охлаждающую воду. Сплошной сухорез склонен к перегреванию, поэтому без перерыва может работать не больше 15 секунд. Потом его еще оставляют остывать 30 секунд. Если это правило не соблюдать, то серебряный припой ослабеет, алмазное покрытие сотрется, диск утратит первоначальную форму. Сплошным сухорезом делают качественный рез, надо только подавать воду. Для этого подсоединяют специальное фиксирующее крепление либо шланг.

Сегментированные сухорезы изготавливают из стали. Их не нужно охлаждать водой. От стандартных дисков они отличаются тем, что у них имеются радиальные вырезы, которые расположены по кромке в направлении к центру и делят его на равные части. Сегментированную продукцию используют для обрабатывания очень прочной кафельной плитки и природного каменного материала. Такие насадки служат долго, благодаря сегментированным прорезям и наличию воздушного охлаждения. Минусы сухорезов заключаются в высокой вероятности возникновения сколов, некачественных срезах.

Сегментированным диском можно разрезать прочный кафель

Комбинированными моделями можно работать на влажном и сухом ходу. Они режут хуже сплошного круга, но лучше сегментированного. Такие диски допускается применять при облицовочных работах. Надо иметь в виду, что они быстро забиваются пылью. Это самый качественный, но и наиболее дорогостоящий вариант насадок для болгарки для резки плитки из керамики. Работая с таким диском необходимо следить за его состоянием. Как только появятся незначительные повреждения, его меняют. Если этого не сделать, то при резке испорченным кругом возникнут сколы, разрушится плитка либо диск, что может привести к травме. При незначительных дефектах во время резки появится искрение, которого не должно быть. Возникновение искр свидетельствует о том, что зацепляется основа из металла, следовательно, образовалась металлическая стружка либо источилось алмазное напыление.

Производители выпускают большое количество дисков различного назначения и качества

Кроме разновидностей, высоты и толщины напыления важное значение имеет величина нанесенных алмазных частиц и плотность напыления. Эти детали не сильно влияют на резку кафельной плитки угловой шлифовальной машины, но выбор круга может стать критичным при работе с плотной керамикой, в особенности керамогранитом, а также толстой напольной плиткой

Чтобы выбрать правильный и наилучший вариант специалисты рекомендуют на кусочках материала испытать несколько дисков.

Есть еще турбо-круги, которые используют там, где необходимо с большой скоростью отпилить плитку под углом.

Как резать керамогранит болгаркой без сколов

Углошлифовальная машина, или болгарка есть почти у каждого домашнего мастера. Поэтому именно ей чаще всего режут керамогранит. К сожалению, сделать такой разрез без сколов практически невозможно, но минимизировать их число вполне реально

Для этого очень важно правильно подобрать диск. Он должен иметь:

  • качественное алмазное напыление;
  • маркировку, подтверждающую, что приспособление предназначается для резки керамогранита;
  • минимально возможную толщину;
  • непрерывную режущую кромку.

Болгарка — потенциально опасный инструмент, поэтому не стоит пренебрегать правилами безопасности. Следует позаботиться о средствах защиты. В комплект входят:

  • Респиратор, поскольку при резке образуется большое количество пыли.
  • Защитные очки, предотвращающие возможное попадание осколков диска в глаза.
  • Специальная одежда.
  • Беруши или наушники, защищающие органы слуха от сильного шума.

Пренебрегать защитными средствами не рекомендуется, даже если планируется разрезать несколько пластин.

Правильно резать керамогранитную плитку при помощи болгарки достаточно просто, если действовать по инструкции:

  • Готовим место для работы. На выровненную поверхность укладываем подложку, которая защитит основание. Можно выбрать пеноплекс, пенопласт и т.п.
  • Кладем деталь на основание лицевой стороной вверх, намечаем на ней участок разреза. Чтобы сколов было меньше, на него наклеиваем полосу малярного скотча, проводим по ней леску реза.
  • Накладываем поверх плитки вдоль траектории отреза металлический уголок, фиксируем его струбцинами. Это позволит выполнить точный рез. Так обязательно поступают при резке изделий с большой толщиной.
  • Запускаем болгарку. Режем деталь за один раз, направляем ее «от себя». Чтобы получить ровный край, отрезаем фрагмент так, чтобы леска разметки сохранилась на изделии. Она удалится в процессе шлифовании, а плитка сохранит заданный размер.
  • Снимаем малярный скотч, при необходимости шлифуем торец детали.

Если пластина тонкая или не требуется идеально ровный срез, можно упростить себе работу. Болгаркой выполняется не разрез, а только пропил. После чего фрагмент резким сильным движением отламывается.

Использовать шлифмашину для разрезания керамогранитной плитки очень удобно. Прежде всего потому, что это самое доступное из всех приспособлений, которые могут быть применены. Им можно выполнять разрезы различной формы, включая любую криволинейную

Однако болгарка травмоопасна, работать нужно очень осторожно. Она сильно пылит и шумит

Алмазный круг

иск для резки керамической плитки для болгарки с алмазным напылением – самый дорогостоящий, но вместе с тем самый качественный вариант насадок для болгарки. Что способен разрезать алмазный круг:

  • кафель;
  • камень;
  • пластик;
  • дерево;
  • черный и цветной металлы;
  • бетон;
  • мрамор.

Углеродистое напыление на насадках имеет разную жесткость и состав.

Алмазные насадки на болгарку тоже бывают сплошными и сегментированными. Выделяют еще одну разновидность – турбо-круги. Они применяются там, где нужно разрезать плитку под углом с большой скоростью.

Круги из металла

Для профессиональной эксплуатации применяются металлические диски с алмазным напылением. Срок службы и качество такой оснастки зависит от интенсивности напыления. Цена и надежность данного вида оснастки выше, чем каменной.

Каменные диски

Из камня чаще всего изготавливаются заточные насадки. Они представляют собой прочное основание толщиной минимум 6 мм. Благодаря массивной основе каменные диски идеально подходят для заточки инструментов, с которой обычные тонкие насадки справиться не в состоянии.

Как правило, каменные диски для нарезания кафеля не подходят по причине их большой толщины. Зато сделать более острыми подручные инструменты ими можно без особых усилий. Каменный круг с наклеенными лепестками наждачной бумаги подходит для выполнения работ по шлифовке материалов. Зачистку плитки рекомендуется производить мягким абразивом с маркировкой 20, 150, 180.

Самодельный плиткорез из болгарки

В завершение давайте посмотрим, как народные умельцы из простой УШМ делаю плиткорезы, не уступающие по своим возможностям профессиональным станкам.

Таблица. Инструкция по изготовлению плиткореза.

Шаги, фото Описание

Шаг 1 — Подготовка стального уголка

 Чтобы болгарка стала станком, ей нужно смастерить станину, некоторые части которой будут сделаны из вот такого мощного стального уголка. На фото мастер покрыл заготовку белой краской. Это нужно для того, чтобы выполняемую в дальнейшем разметку было хорошо видно.

Шаг 2 – Создание фиксатора для болгарки

 От куска металлической трубы отрезаем кольцо, диаметром под основание места крепления круга на болгарке. Оно будет удерживать инструмент. Мастер делает его зажимным, чтобы при необходимости разбирать конструкцию. Для этого после шлифовки в кольце делается перпендикулярная прорезь.

Шаг 3 — Затяжной механизм

 Стягивать кольцо будет вот такая длинная гайка. Шлифуем одну ее грань, чтобы она хорошо прилегала к кольцу. Гайку нужно наварить над прорезью в кольце так, чтобы получилось нечто вроде перемычки. Начните работу, надев заготовку на болгарку, чтобы сделать все точно.

Шаг 4 – разделение гайки

 Затем кольцо нужно зажать в тисках и разрезать гайку на две части, как это показано на фото. Теперь у нас их становится две штуки. Все эти манипуляции были нужны, чтобы выровнять оси стяжек и ориентацию резьбы внутри них.

Шаг 5 — Кронштейн

 Из стального уголка вырезаем вот такой держатель. Как видно, скругление в нем соответствует диаметру сделанного кольца.

Шаг 6 – Детали станины

 Вырезаем в детали отверстие и придаем ему форму, как показано на фото. Тут же вы можете увидеть остальные элементу конструкции.

Шаг 7 – Соединения металлических заготовок

 Затем сваривается деталь, через которую кронштейн будет присоединен на болт к основанию. Это позволит менять угол наклона диска и глубину его погружения в материал. Вся конструкция в итоге будет приварена к защитному кожуху болгарки.

Шаг 8 – Основание

 Из куска фанеры или любого другого похожего материала вырезается основание станины. На фото мастер проделывает отверстие под шланг от пылесоса, который будет собирать пыль от резки. С нижней стороны до точки реза будет проделана фрезером борозда, по которой будет двигаться пыль.

Шаг 9 — Направляющая

 Из металла делаем элемент, который ограничит выброс пыли с этой стороны. Он прикрывает выход пылевого канала.

Шаг 10 – Патрубок под пылесос

 Из куска металлической трубы и стальной пластины свариваем патрубок по размеру шланга пылесоса. В пластине сверлятся отверстия, и деталь крепится к фанере на саморезы. Чтобы станок резал ровно, будет сооружена направляющая из алюминиевого уголка и правила. Ответной частью будут подшипники, закрепленные на станине – именно их на фото прикручивает мастер.

Шаг 11 – Возвратный механизм

 С обратной стороны подвижной головки кронштейна привариваем петлю, на которой будет установлена возвратная пружина.

Шаг 12 – Направляющая и ролик

 Собираем упомянутую ранее направляющую рейку. На станине станка крепим дополнительный ролик, который будет надежно удерживать инструмент от ухода в сторону и вибраций.

Далее все металлические детали можно отшлифовать и покрасить, для придания изделию большей привлекательности.

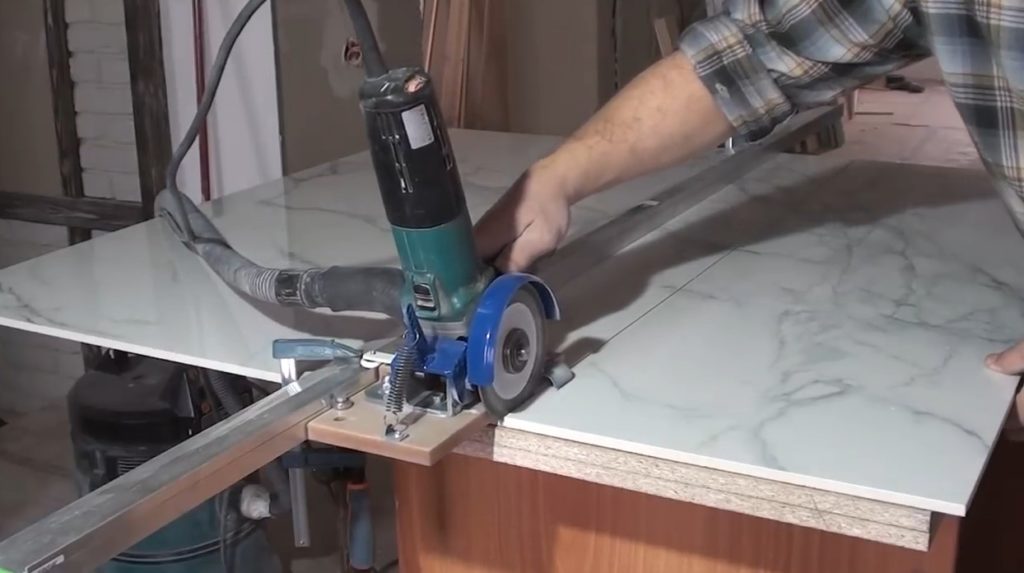

Резка слэба самодельным станком

Самодельный плиткорез из болгарки готов. На фото выше мастер с его помощью красиво и аккуратно разрезал целый слэб. Единственный недостаток такого станка – необходимость постоянной перестановки направляющей и ее точное выставление, хотя и этот момент можно при желании технически доработать.

Каким диском резать керамическую плитку болгаркой

Разные диски для болгарки ориентированы на работу с тем или иным материалом. Несколько видов могут использоваться и для резки плитки. Рассмотрим их подробно.

Каменные диски


Эта разновидность имеет самую низкую стоимость, но у нее есть два недостатка: диски быстро изнашиваются и имеют значительную толщину, вследствие чего срез получается широким.

По этой причине к использованию каменных дисков прибегают относительно редко.

Стальные диски

Отрезные диски из стали — более тонкие и долговечные. Самые дорогие разновидности имеют алмазное напыление. Такими дисками режут наиболее прочный вид плитки — керамогранит.

Применяют три способа нанесения алмазной крошки:

  1. Пайка серебряным припоем. Эти алмазные диски имеют наименьшую стоимость, обычно применяются в быту. Недостаток: при нагреве припой из серебра теряет прочность и алмазное напыление быстро изнашивается. Потому срок службы относительно недолог.
  2. Геометрическое замыкание. Кромку диска сильно разогревают электричеством и внедряют в нее алмазный порошок. При таком способе напыления срок службы значительно увеличивается. Цена диска, в сравнении с предыдущим вариантом, выше, но для применения в быту вполне приемлема.
  3. Напайка лазером. Дорогие сверхпрочные круги, способные долго резать материалы любой твердости. Стоимость — от 9 до 25 тыс. руб. Применяются в промышленности.

Диски для болгарки

Рекомендации по выбору отрезного стального диска для керамической плитки:

  • толщина — не более 2 мм: тогда срез получится ровным;
  • ширина режущей кромки (алмазного напыления) — больше толщины плитки;
  • Рекомендуемая частота вращения, указанная на диске, соответствует частоте вращения болгарки.

Стальные диски делятся на три разновидности: сухорезы, сплошные (для мокрой резки) и комбинированные.

Сегментированные сухорезы

Сегментированные диски получили обиходное название «сухорезы», за способность резать материал насухо, то есть без охлаждения водой. Круг разделен на сегменты радиальными вырезами, обеспечивающими эффективный теплоотвод и свободное расширение металла при нагреве. Благодаря этому, время непрерывной работы достигает 1 мин., после чего делают паузу на 20 – 30 сек. Болгарку на это время не отключают — диск с целью остывания вращается на холостом ходу.

Алмазный сухорез

Недостаток — низкое качество среза, большое количество сколов. Если подрезанный край плитки будет оставаться на виду, резку проводят с запасом в 3 – 5 мм и затем подравнивают кромку шлифовальным кругом.

Сплошные сухорезы

Диск для мокрой резки или сплошной, не имеет разрезов для терморазгрузки и потому требует подачи воды в рабочую зону для охлаждения. Без этого, время непрерывной работы составляет всего 10 – 15 сек., после чего диск оставляют вращаться в течение 20 – 30 сек. на холостом ходу. В противном случае ослабнет серебряный припой и алмазное напыление сотрется. Также перегрев приводит к деформации диска.

При подаче воды, плитку можно резать непрерывно.

Сплошной диск режет плитку качественнее, чем сегментированный.

Воду в зону резания подают тремя способами:

  1. Самое простое решение — попросить помощника лить ее из пластиковой бутылки.
  2. Крепят к кожуху болгарки специальное устройство (продается в строительных магазинах).
  3. Прикручивают хомутами к кожуху армированный шланг, подключенный к водопроводу.

Не допускается попадание воды на корпус болгарки — это чревато ударом тока.

Комбинированные диски


Комбинированные диски допускают и сухую, и мокрую резку.

Это усредненный вариант:

  • качество реза — ниже, чем у сплошного, но выше, чем у сегментного;
  • время непрерывной работы — меньше, чем у сегментного, но больше, чем у сплошного.

Комбинированные диски легче других забиваются пылью. И если сегментированный и сплошной диски для очистки достаточно развернуть на 180 градусов, то с комбинированным этого делать не допускается. Для очистки им разрезают бетон или силикатный кирпич.

При резке насухо диск нельзя охлаждать опусканием в воду: это приведет к неравномерному распределению температур с последующим образованием трещин, круг тут же разлетится. Это относится и к, сегментированным, и к сплошным, и к комбинированным дискам.

Инструкция как резать

Болгарка – это народное название угловой шлифовальной машины. Не всем известно, что люди стали называть так этот инструмент еще с 70-х годов. Именно в это время в Союз начали поступать первые образцы. И назывались они «Элтос-Болгарка».

Вообще, болгарка – это многофункциональный инструмент. Он способен выполнять обработку материалов благодаря алмазному кругу. Агрегат позволяет выполнять не только прямолинейный, но и фигурный рез.

Рекомендация: резать кафельную плитку необязательно на всю толщину. Если же сделать линию-надрез, то изделие очень податливо сломается.

Безусловно, если сравнивать с результатами работы плиткореза, то у болгарки получаются более разрозненные края. При этом не нужны подготовительные манипуляции для осуществления процесса.

Недостаток – без пыли и сколов не обойтись. Единственное, их можно компенсировать защитным кожухом самого инструмента, индивидуальными средствами защиты, а также применением специального диска. Например, хорошее качество реза, практически отсутствие сколов может обеспечить диск, предназначенный для обработки металла. Во многом это возможно благодаря армированной относительно гладкой поверхности.

Кафельную плитку удобно резать, используя насадки для мокрой резки. Это позволит получить отсутствие сколов, а также ровную и гладкую поверхность реза. При этом насадка должна быть новой, а сам рез делать с тыльной стороны кафельной плитки.

Правила техники безопасности при использовании болгарки

При эксплуатации данного инструмента из-за наличия у него категории опасности необходимо в обязательном порядке соблюдать ряд следующих правил техники безопасности:

  1. На используемую болгарку должен быть установлен защитный кожух, который исключит вероятность прямого попадания искр или осколков.
  2. Для удобства проводимых работ и чтобы избежать повреждения кабеля прибора протяженность его шнура должна достигать не меньше 2 м.
  3. Во время реза кафельной плитки следует использовать защитные средства: респиратор, перчатки, спецодежду, очки и прочную обувь.
  4. Во включенном состоянии болгарку необходимо крепко удерживать обеими руками и осуществлять разрезание материала по вращению режущего элемента в направлении «от себя».
  5. Не допускать сильного надавливания на диск.
  6. Во избежание удара электрическим током не допускается выполнение распила материала, который погружен в воду.
  7. Рекомендуется использовать инструмент в проветриваемом помещении, поскольку образующаяся при работе с ним пыль является взрывоопасной.
  8. Для каждого разрезаемого материала следует устанавливать на болгарку круг подходящего типа: для металла – абразивный, а для кафеля – алмазный сухорез.
  9. В рабочем состоянии нежелательно удерживать инструмент в вертикальном положении, поскольку в такой ситуации он способен вырваться из рук став причиной получения травмы или повреждения распиливаемой плитки.
  10. Во время работы болгарки необходимо не допускать очень низких и предельно высоких оборотов.

Разобравшись как резать плитку болгаркой без сколов и соблюдая все указанные правила и рекомендации, удастся своими руками произвести распил правильно без особых сложностей и избежать возможного повреждения материала.

Видео:

Вас может заинтересовать:

Какой краской красить стеклообои: наиболее подходящие составы и способы окрашивания

Чем резать линолеум в домашних условиях правильно своими руками

Чем обработать стены перед поклейкой обоев: снятие старых покрытий и подготовка к оклеиванию обойным…

Похожие записи:

Как сделать самодельный трубогиб для профильной трубы Как разжечь угли для кальяна горелкой Как своими руками изготовить виброплиту с бензиновым двигателем Как жарить рыбу на сковороде в муке Как правильно согнуть медную медную трубу своими руками? Шелкография, нанесение изображений
