Мощная wi-fi антенна для дачи своими руками

Типы принимающих антенн

Под антенной стоит понимать как принимающее, так и передающее устройство из разряда диполярных.

Прямо сейчас в эфире ведется телевещание в диапазонах:

1. 1 — 300 МГц. Это так называемые «метровые» волны, позволяющие принимать изображение аналогового телевидения (стандарт МВ и VHF).
2. 0,3-3,0 ГГц. Передаются дециметровые, более короткие волны, способные передать картинку в цифровом стандарте DVB (UHF и ДМВ-антенны).

При этом существует стандартизация и классификация рабочего диапазона. DVB-T2 предполагает использование наземных ретрансляторов, передающих сигнал по принципу сотовой связи. DVB-С2 позволяет решать ту же задачу на сверхвысоких частотах. Следовательно, чтобы антенна из кабеля (или других материалов) работала эффективно, необходимо рассчитать ее параметры, геометрические, в том числе.

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

1. Начало расчёта длины диполей выполняется со второго по длине.
2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Схема антенны «Дельта»

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест

Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
Установите на мачту и разместите в предусмотренном для этого месте.. Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя

Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя.

Фото инструкции как сделать антенну

Бывает такое, что штатная телевизионная антенна плохо принимает ТВ сигнал из-за удалённости от телевышки или плохого качества самой антенны, в таких случаях нас может выручить самодельная телевизионная антенна из пивных банок. Такая конструкция очень простая и изготавливается за несколько минут из подручных материалов и для этого не нужно никакого особого опыта в технике. Такая ТВ-антенна из пивных банок подойдёт для приёма как аналогового так и цифрового вещания и в случае последнего наша антенна будет принимать лучше, чем телескопическая которая входит в зачастую в комплект приёмника цифрового ТВ.

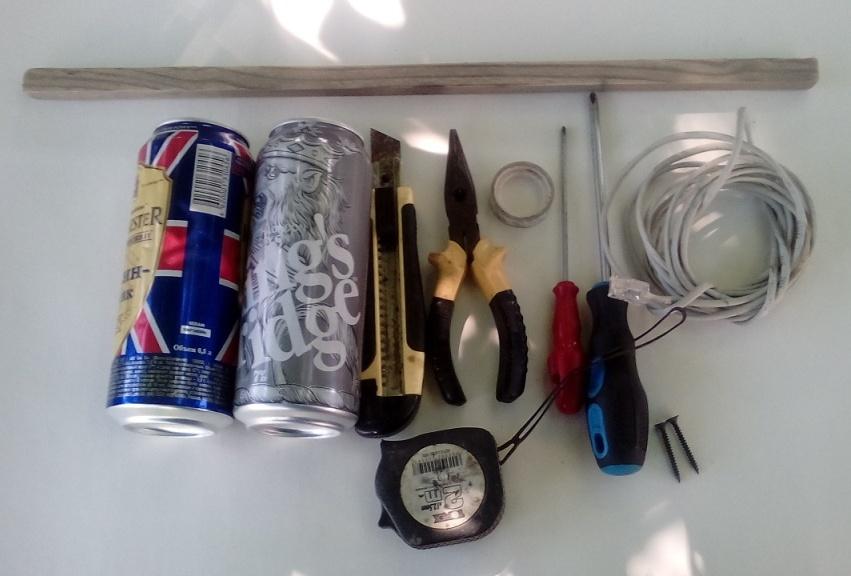

Для того чтобы сделать ТВ-антенну из пивных банок нам понадобится:

• 2 пивные банки, желательно по 0,75-1л но подойдут также и 0,5л;
• Скотч или изолента;
• Деревянная вешалка или подходящая рейка, доска, пластиковая трубка;
• Паяльник с канифолью и оловом (не обязательно);
• 1,5-5 метров антенного кабеля;
• 2 самореза типа «клоп»;
• Отвёртка.

Как сделать антенну для телевизора своими руками, пошаговая инструкция:

Для начала выберите кабель нужной Вам длины, всё зависит от того где будет размещаться антенна, внутри помещения или снаружи на мачте. Возле окна или возле самого телевизора. После этого на один конец кабеля насаживаем штекер, а на втором освобождаем внутреннюю жилу, сантиметров на 5-10, при этом оплётку расплетаем и скручиваем отдельно от центральной жилы. Следите за тем, чтобы оплётка не соприкасалась с центральной жилой, можно оставить от 1 см до 2-х изоляционный пластиковый слой.

Подготовим наши пивные банки, для этого промоем их в горячей воде и высушим, затем у нас есть несколько способов подсоединения банок к кабелю. Первый – это припаять центральную жилу кабеля к верхней части (там, где открывашка) к одной банке и также к другой пивной банке припаиваем оплётку, здесь стоит отметить, что припаять кабель к алюминиевой пивной банке обычной канифолью довольно тяжело при этом нужно зашкурить место пайки наждачной бумагой но лучше взять активный флюс, такой как ЛТИ-120. Второй – завинчиваем отвёрткой саморезы в одну и вторую банку, не докручивая до шляпки пару миллиметров и приматываем концы ТВ кабеля к этим саморезам по такому принципу как и в первом способе, затяните теперь саморезы сильнее. И третий способ – это самый простой, если на банках остались хвостики- открывашки то можно концы кабеля намотать прямо на них.

ТВ-антенна из пивных банок практически готова. Теперь возьмём деревянную вешалку или же любую рейку или небольшую доску, пластиковую трубку и с помощью скотча или изоленты приматываем пивные банки к ней. Расстояние межу банками нужно подобрать экспериментальным путём подключив нашу ТВ-антенну к телевизору и двигая банки вдоль доски, когда сигнал будет самый лучший приматываем банки в этом месте «навечно». Для начала при настройке расстояния можно взять за такой ориентир: для банок с объемом 0,75л подходит расстояние в 7,5 см. Для того чтобы кабель не оторвался при активном использовании антенны, когда будете перемещать её для того чтобы поймать наилучший сигнал то кабель лучше с помощью скотча или изоленты прикрутить к той же доске или вешалке.

Всё, теперь наша ТВ антенна из пивных банок созданная своими руками готова. Осталось втыкнуть её в антенное гнездо телевизора и подобрать ей самое лучшее для приёма телевизионных станций место и наслаждаться просмотром ТВ передач.

Фантазии людей по поводу построения баночных антенн нет предела и Вы можете посмотреть варианты готовых конструкций подобных ТВ антенн на фотографиях ниже.

Бабочка

По своему исполнению напоминает польские аналоги, которые были широко распространены для приема аналогового вещания.

На вертикальном каркасе располагаются усики. Она устанавливается на улице, по этой причине необходимо использовать для усиков проволока достаточной толщины, чтобы ветер не погнул их. В случае использования меди достаточно 2-3 мм, для алюминия толщина должна немного больше.

Длина усиков рассчитывается в зависимости от частоты вещания ретранслятора. Для Москвы вещание осуществляется на частоте 314 Мгц. Высчитываем длину волны: 300/477=0,633 м. Это соответственно 64 см. Длина активной части — 16 см.

Через двадцать сантиметров отмечаем четыре точки. Проводим перпендикуляры относительно каркаса. С помощью транспортира линии отмеряет вверх и вниз угол в 30 градусов в обе стороны.

При использовании деревянного каркаса достаточно использовать саморезы для крепления усиков. После установки усиков соединяем их проволокой, и прикрепляем телевизионный кабель.

Подключение проводки

Для того, чтобы подключить полученную антенну-пушку к сети, нужно использовать разъем Wi-Fi антенны. Можно использовать старый кабель-антенну для роутера. Для этого с нее нужно аккуратно удалить все защитные кожухи, не повредив саму антенну.

Металлический стержень, который играет роль излучателя нужно удалить. Обычно он сам отваливается, если разрезать изоляцию между проводкой и ним.

Так как мы самостоятельно изготовили мощную антенну-пушку, можно смело выбросить то подобие излучателя, которое было в стандартном комплекте.

Чтобы прикрепить провод к металлическим дискам, их нужно сначала подготовить. Процесс подготовки дисков:

В последних двух металлических дисках сверлятся небольшие отверстия в тех местах, которые показаны на чертеже.

В них должен проходит провод, поэтому не стоит делать их слишком большими, в противном случае качество сигнала будет плохим и могут возникнуть проблемы с закреплением провода.

Далее эти отверстия нужно обработать лужением. Это необходимо, так как припой должен надежно закрепиться на поверхности дисков.

Самым удобным материалом для такой работы является медь. Это обуславливается простотой припоя и надежностью шва.

Материалы и расчёт

Чтобы самостоятельно сделать приемник цифры, вам потребуется кабель либо трубка (из меди/алюминия) диаметром 0.3 см (площадь сечения немного меньше 6 кв. мм). Приобрести их можно в хозяйственном магазине, магазине электротехники.

Подбирая провод, нужно учитывать его характеристики. Волновое сопротивление должно составлять 75 Ом. Лучше, чтобы основная жила и экранирующая оболочка были из меди. В магазине можно найти провода с жилой из стали, которые покрыты медной оболочкой. Стоят они дешевле медных, однако использовать их не рекомендуется.

Кроме провода, потребуются:

• паяльное устройство с припоем и канифолью;
• заточенный нож с лезвием небольшой длины;
• пассатижи, изоляционная лента;
• герметизирующее средство либо клеевой пистолет со специальными стержнями из пластика (если вы планируете расположить приемник вне помещения).

Цифровое телевидение вещает с различных мультиплексов на разных частотах. Для нормального приема сигнала волна должна полностью «лечь» на активную часть антенны. Расчет приемника для приема цифры необходимо проводить по такому плану:

1. Расчет длины волны DVB-T2 для приемника, которая излучается при вещании каждого мультиплекса.
2. Выбор самой длинной волны.
3. Вычисление полудлины поперечно расположенного волнового сечения.

Двойной-тройной квадрат

Двойной квадрат – это пара рамок, соединенных 2 стрелами. Небольшая рамка называется вибратором, а та, что покрупнее – рефлектором. 3-й квадрат называется директором. Алгоритм изготовления подобного устройства следующий:

1. Расположенная сверху металлическая стрела должна объединять центры всех рамок.
2. Расположенная внизу стрела делается из материалов, которые не проводят ток (древесина, текстолит).
3. Разместите все квадраты так, чтобы их середины располагались на одной линии.
4. Линия должна быть направлена на наземную станцию.
5. Контур вибратора должен быть разомкнут. Его края фиксируются на текстолитовой пластинке.
6. Мачта изготавливается из древесины.

Принимая во внимание тот факт, что рамка симметрична и подключается к асимметричному антенному проводу, необходимо применять согласующее устройство. Лучший вариант – короткозамкнутый шлейф

Делается он из частей коаксиального провода. Расположенный слева отрезок – фидер, справа – шлейф. В месте соединения фидера и шлейфа закрепляется провод, который потом подсоединяется к телевизору.

Шлейф разделывается с одной стороны путем удаления экрана из алюминия. Оплетку необходимо скрутить в жгут. Основной проводник срежьте до изоляционного слоя. Фидер также необходимо разделать. Вытащите алюминиевый экран, скрутите оплетку. Основной проводник трогать не нужно.

После этого следуйте такому алгоритму:

1. Спаяйте расположенный слева край вибратора с оплеткой шлейфа и фидерным проводником.
2. Спаяйте расположенный справа край вибратора с фидерной оплеткой.
3. Выполните соединение шлейфной оплетки с расположенным внизу фидерным концом посредством металлической перемычки. Также можно использовать проволоку из металла.
4. Части провода должны размещаться параллельным образом. Дистанция между ними – 5 см. Применяются особые фиксаторы, сделанные из материалов, не проводящих ток. Кроме того, можно прикрепить согласующее устройство к пластинке из текстолита.
5. Провод, который устанавливается в телевизорный разъем, нужно спаять с низом фидера. Оплетки объединяются друг с другом, как и основные проводники.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн.

1. Для изготовления потребуется обычная проволока. Рекомендуется брать проволоку из меди и латуни. Проволока из алюминия категорически не подойдёт так как этот металл подвержен окислению, причём очень быстрому. Следует зачистить проволоку от изоляционного материала с двух концов. Один конец нужно прикрепить к трубе или батарее, в то время как противоположный конец проволоки должен быть вставлен в телевизионный разъём. Из-за того, что труба проходит буквально через весь дом и выходит наверх, она является усилителем нужных частот. Буквально сразу можно будет наблюдать сигнал, который появится после проведения вышеописанной незатейливой операции. Подобная конструкция обеспечит показ пяти каналов.
2. Второй вариант изготовления доступен счастливым обладателям квартиры с балконом. Для создания такой конструкции нужно взять тоже проволоку, только в этом случае понадобится образец подлиннее, так как потребуется соединить телевизор и зону балкона. Проволоку для начала следует зачистить с обеих сторон. После этой процедуры следует один конец подсоединить к телевизору посредством включения в кабельное гнездо. Второй конец нужно протянуть на балкон и примотать к верёвкам или струнам, на которые обычно вешается бельё. Такой способ обеспечит картинку намного лучшую, да и каналов уж точно будет побольше.

«Восьмерка», она же ромб, она же «Z» образная

Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.

В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.

Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.

Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.

Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.

Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.

Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например такую:

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

https://youtube.com/watch?v=EYaeE4lLXSs

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

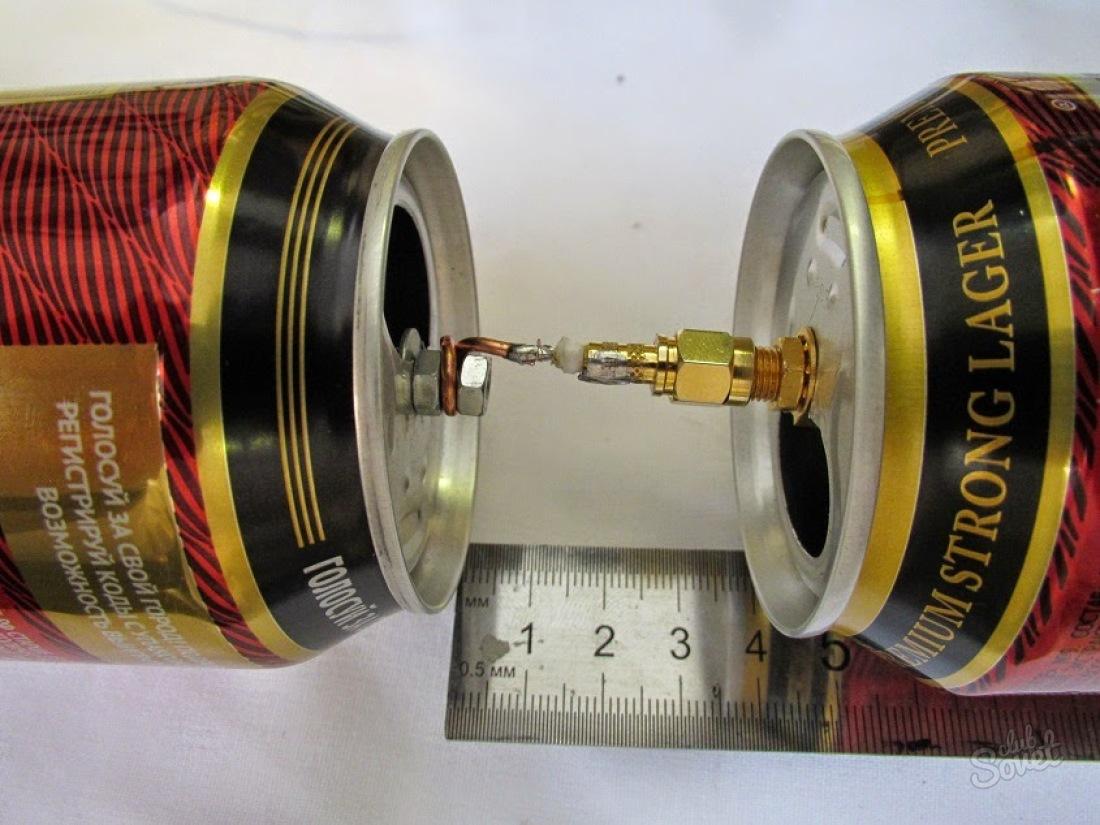

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

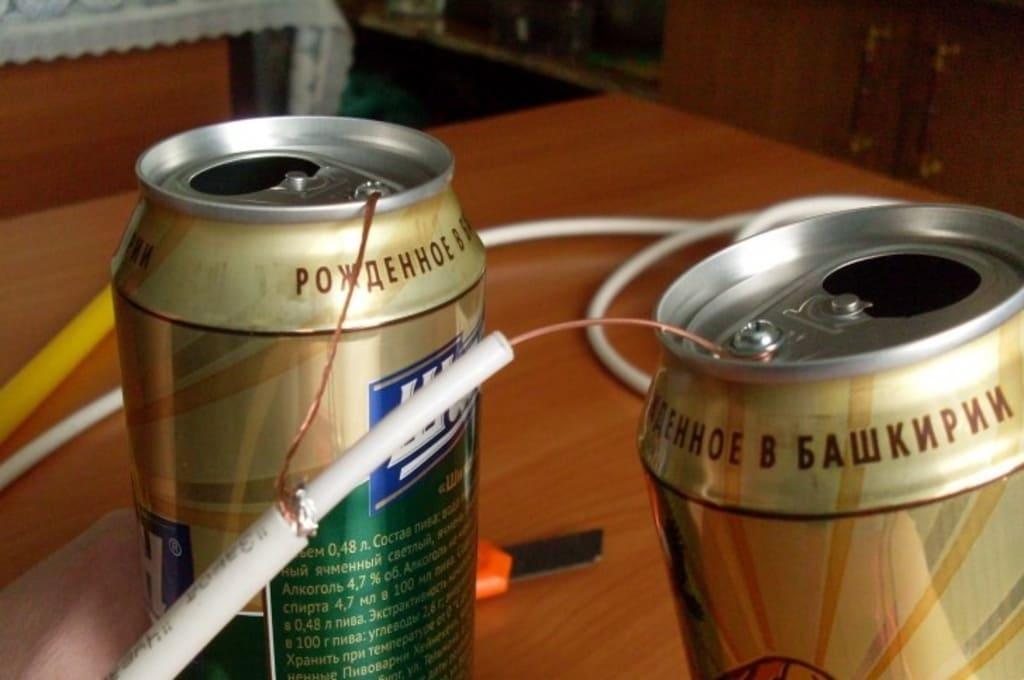

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

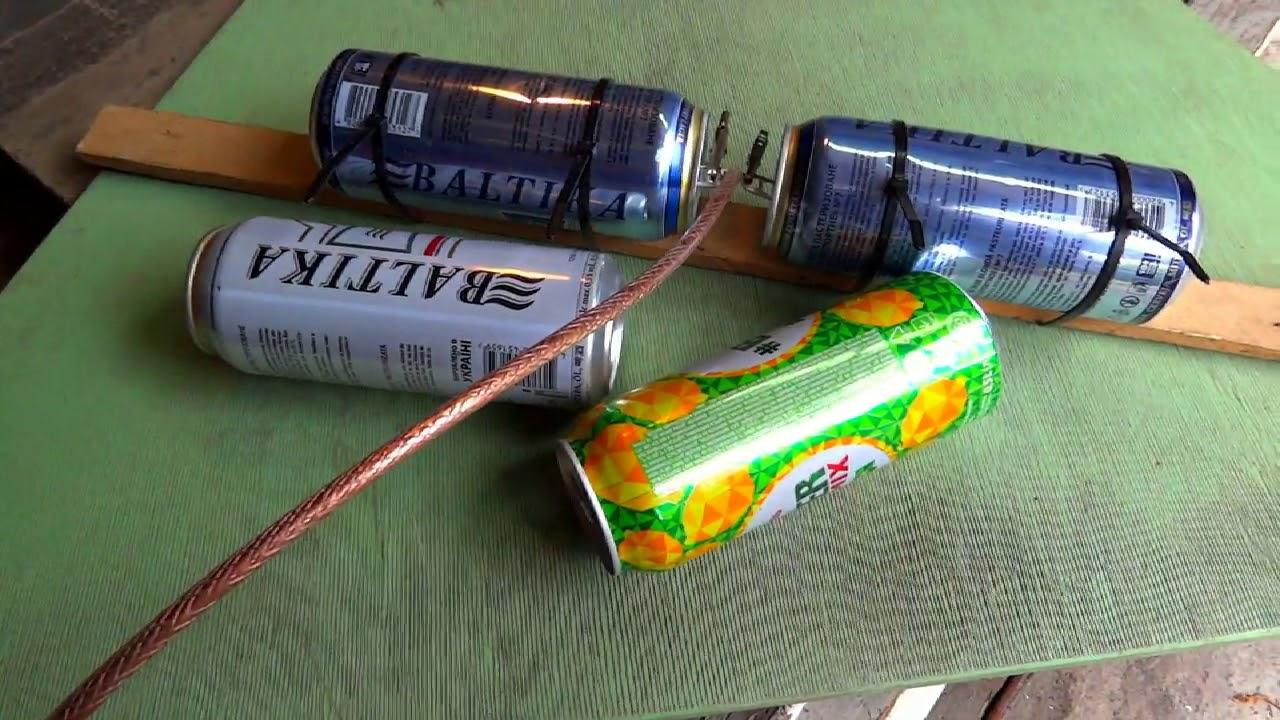

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;

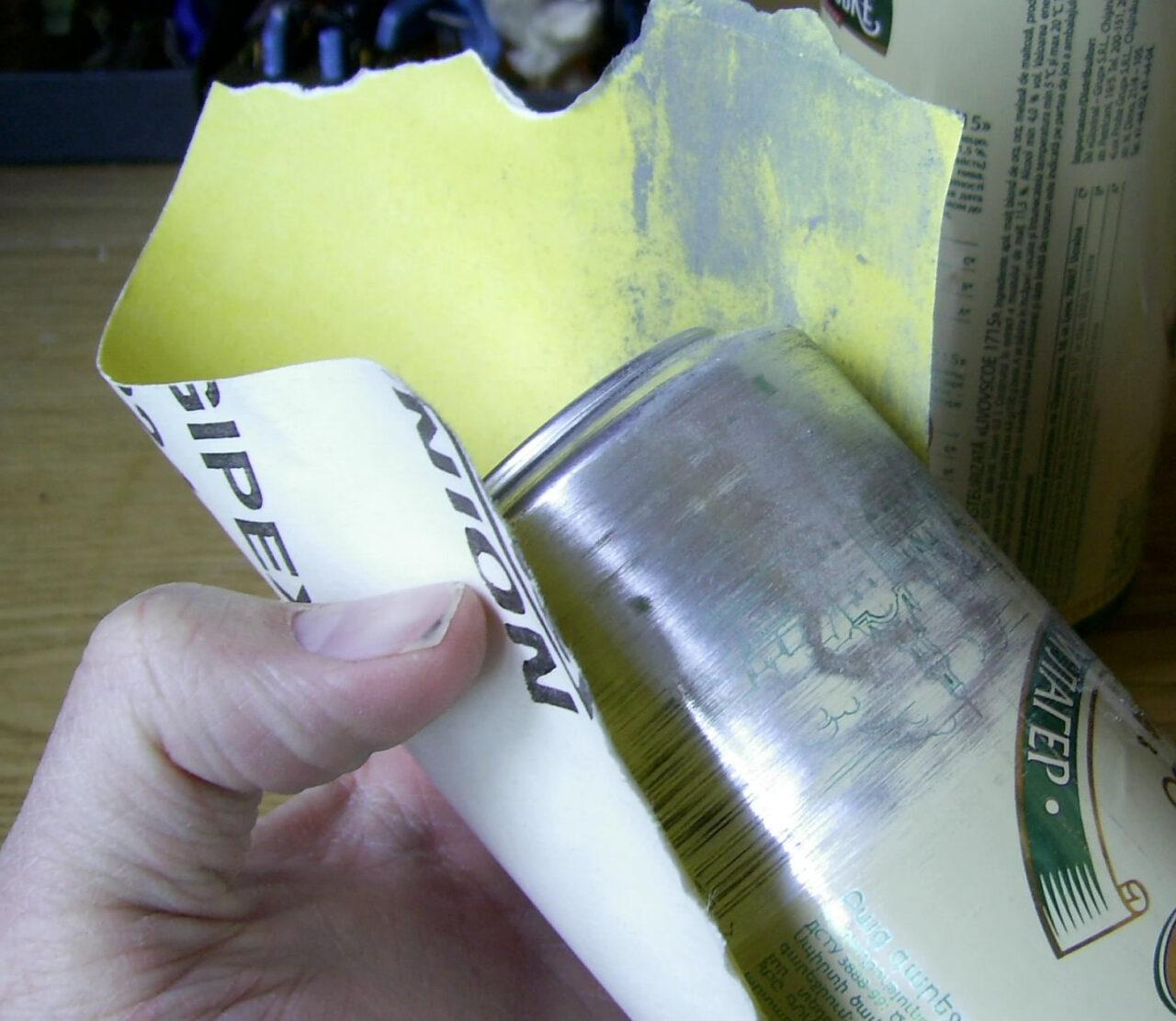

• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Выводы и полезное видео по теме

Пошаговый инструктаж по изготовлению телеантенны из алюминиевых банок:

Расчет, сборка антенны цифрового вещания по Харченко:

Самодельная конструкция позволит сэкономить бюджет, ведь примитивный уловитель сигнала можно соорудить из подручных средств. Работы по изготовлению не занимают много времени.

При соблюдении ряда норм, технологии сборки и подключения, получится сделать эффективное устройство для замены штатной телеантенны.

У вас на даче установлена самодельная антенна? Поделитесь, пожалуйста, с другими пользователями уникальным фото своей самоделки, расскажите, какие подручные материалы вам понадобились и сколько времени у вас ушло на сборку.

А может вы собрали телеантенну по одной из рассмотренных в этом материале схеме? Расскажите о своем опыте использования этой модели, добавляйте фото в блоке комментариев.

Похожие записи:

Найти песню по напеву онлайн через микрофон Самоделкины создают инструменты и приспособления Описание горячих ножниц для тканей: как сделать самостоятельно Сколько дней осталось до лета? Как сделать ударную отвертку своими руками Как собрать самодельный редуктор для мотоблока своими руками
