Самостоятельная регулировка угла схождения колес
Чтобы самостоятельно выполнить такие работы без крутого дорогостоящего оборудования минимум, что Вам понадобиться это телескопическая специальная линейка для схождения со шкалой.
Алгоритм действий:
- 1. Повторите пункты 1 – 3, которые указаны в предыдущем разделе статьи;
- 2. Рядом с дисками с внутренней стороны передних колес нанесите метки, которые должны быть хорошо заметны;
- 3. Устанавливаем в метки правую и левую стороны линейки, после чего совмещаем ноль с специальным указателем и все крепко фиксируем;
4. Не допускайте, чтобы линейка для измерения схождения касалась каких-либо деталей подвески и кузова автомобиля;
- 5. Прокатите немного машину вперед. Линейка немного сместиться назад, при этом она не должна чего-либо касаться;
- 6. Сравните полученные показания. Если расстояние уменьшилось, нужно уменьшить длину рулевых тяг, если расстояние стало больше, то сделайте наоборот – удлините тяги.
Как регулировать рулевые тяги смотрите на фото ниже.
Данный способ отлично подходит для регулировки развала схождения колес своими руками ваз 2106 и других моделей авто от ВАЗ.
Но нужно знать, что у заднеприводных автомобилей должно быть положительное схождение, это когда передние колеса как бы ввернуты немного во внутрь.
У переднеприводных автомобилей должно быть отрицательное схождение, это когда передние колеса, как бы развернуты наружу.
Подведя итог, можно сказать, что самостоятельно проводить регулировку развала схождения колес автомобиля вполне возможно, а в некоторых случаях даже нужно.
Данные работы не очень сложны и не требуют от водителя сверх технических знаний и навыков, но вот про супер точность полученного результата здесь уже речь не идет.
Поэтому если у Вас дорогостоящая иномарка, шины на которую стоят в 1/3 от цены отечественного автомобиля или Вы просто не хотите рисковать, то такие работы лучше проводить на СТО, где есть соответствующее оборудование. И цена здесь не главное, главное, чтобы мастер был хорошим.
Развал схождение колес автомобиля своими руками видео.
Почему при замене узлов и деталей ходовой части нужно делать геометрию?
Это связано с тем, что положение колес зависит от указанных деталей. Например, регулировка была проведена со старой опорой, имеющей определенный зазор, по окончании замены на новую, люфт отсутствует, значит, и угол наклона другой. Менять рулевые наконечники, тяги, рейку надо также с учетом, что потребуются дополнительные работы по установке углов скатов. Ведь после замены указанных деталей все параметры будут нарушены, а с помощью наконечников регулируется схождение. Если не менять настройки, то произойдет ускоренный износ покрышек, ухудшится управляемость транспортным средством. При замене ШРУСа специалистам приходится разбирать крепление шаровых опор, подшипников, а порой рулевых наконечников. По окончании замены перечисленные изделия необходимо поставить на место, при этом существует большая доля вероятности, что произойдет сбой настроек. Что, в свою очередь, ведет к тому, руль окажется в ненормальном положении, возможен самопроизвольный увод авто в сторону. Угол установки колес зависит и от клиренса, поэтому по окончании замены пружины, покрышек на другого размера, произойдет изменение параметра дорожного просвета, что так же потребует регулировки геометрии.
Какими должны быть углы установки колёс
Нормальный угол развала зависит от подвески, стоящей в авто. Машины, не использующие McPherson, имеют небольшой положительный развал — в пределах 2 градусов. На авто с подвеской McPherson угол либо отрицательный, либо нулевой (ось перпендикулярна дороге).
Что касается схождения, то для автомобилей с McPherson корректным является нулевое значение, для машин с подвесками других видов — положительное. Если угол отрицательный, нужно срочное регулирование.
Нормальное значение кастера (независимо от вида подвески) — 6 градусов. Положительный угол позволяет автомобилю быть более устойчивым на высоких скоростях, однако в то же время увеличивает усилие, необходимое для рулевого управления.
Почему необходимо регулировать развал-схождение
При попадании колеса в крупную яму или после даже небольшого ДТП некоторые элементы подвески и ходовой части автомобиля смещаются. Конечно, коэффициент смещения напрямую зависит от силы удара.
Развал-схождение необходимо делать, даже если водитель ездит аккуратно и никогда не попадал в аварии. Если не выполнять подобные настройки, автомобиль будет нестабильным. И это лишь вершина айсберга.
Дело в том, что потеря стабильности машины повышает риск возникновения аварийной ситуации. Также неправильно выставленный (или смещенный) развал-схождение на прямых участках дороги будет уводить авто в сторону. Чтобы сохранять положение транспорта в полосе движения, водитель будет выворачивать руль в нужную сторону. Результат – неравномерный и сильный износ покрышек.
В некоторых случаях машина ведет себя на дороге крайне нестабильно – виляет по сторонам, и ее приходится постоянно «ловить». О длительном ресурсе резины колес и в этом случае можно забыть, потому что колеса не имеют должного пятна контакта с асфальтом. Известны случаи, когда между заменой новых покрышек не проходило и 20 тысяч километров.
Углы колес непосредственно влияют на комфорт и безопасность движения. Если параметры далеко отличаются от заводских — подвеска будет жить своей жизнью и неправильно реагировать на управление водителем. Проблемы, которые возникают при сбитых углах:
- автомобиль сходит с колеи, уходит в сторону, требуется постоянное подруливание, что нередко приводит к ДТП;
- на высокой скорости авто кидает;
- повышается износ шин и деталей подвески;
- расход топлива увеличивается на 5-10%.
Инструкция по регулировке развала-схождения своими руками
Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.
Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:
- Исправность ходовой (подробнее о диагностике подвески автомобиля);
- Давление в шинах;
- Загрузка машины.
Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂
В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.
Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.
Регулировка угла развала колес
Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):
- Перед началом регулировки развала машина должна стоять на ровной площадке.
- Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
- Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
- Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
- Проделайте тоже самое на втором колесе и запишите результат.
- После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
- Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
- Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
- Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
- Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.
На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.
Регулировка угла схождения колес
Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.
Линейка для регулировки схождения
Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.
Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем
Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять
Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.
- Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
- Ключом на 24 вращайте муфту для изменения длины тяги.
- Не забывайте следить за горизонтальным положением спицы руля.
- Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
- При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.
Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.
После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.
Измеряем и корректируем развал
Выравнивание плюс или минус
Во-первых, необходимо установить автомобиль на ровную поверхность и расположить руль по прямой. Вам понадобится дополнительное пространство для перемещения машины. Дальнейший алгоритм исправления наклона своими руками следующий:
- Мелом наносят на десну отметки мелом. Один в верхней точке, другой в нижней точке;
- Утяжеленная веревка прикрепляется к колесу так, чтобы оно совпадало с метками;
- Измерьте расстояние от веревки до края диска сверху и снизу;
- Автомобиль перемещается вперед, чтобы переместить персонажей на 90 градусов;
- Дополнительные символы добавляются вверху и внизу;
- Снова производятся те же измерения;
- Затем машину катят вперед так, чтобы первые отметки сместились на 180 градусов;
- Сделаны замеры.
Полученные результаты не должны существенно отличаться друг от друга. Допустимое отклонение для автомобиля с задним приводом составляет 3 мм, для автомобиля с передним приводом — 1 мм. При превышении допустимого отклонения наклон необходимо скорректировать.
Развал регулируется эксцентриковым винтом. Чтобы получить доступ к этому болту, необходимо снять колесо. В зависимости от положительной или отрицательной разницы, а также ее величины определяется направление и количество витков. После манипуляций с винтом обязательно провести повторные измерения.
Автомобили, предназначенные для городского движения, имеют небольшой отрицательный развал. Это значение обеспечивает лучший контроль над автомобилем на поворотах.
Регулировка угла развала колес
Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.
Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90. Повторить несколько раз и записать результаты.
Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.
Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.
Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.
Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.
Можно с большой уверенностью утверждать, что среди водителей со стажем и только получившими «водительские права», есть такие, которые слышат об этом первый раз. Для большей части владельцев автомобилей, которые сами не проводят обслуживание и ремонт своих «железных коней», знать об этом не нужно. Для тех, кто любит мастерить и смотрит за своим автомобилем самостоятельно, эта статья может оказаться полезной.
Регулировка развал-схождение ВАЗ 2109 своими руками
Для того, чтобы правильно выполнить регулировку развал – схождения колес на Ваз 2109 необходимо выполнить следующий порядок действий:
- Устанавливаем автомобиль на горизонтальной площадке;
- Отмечаем мелом пару меток на колёсном ободе (первую сверху, вторую снизу);
- Далее нужно приложить шнур, к которому подвешен отвес, к крылу. После этого, по меткам, с помощью линейки, меряем расстояние от шнура до обода и до верхней метки, после этого меряем расстояние до нижней метки. Отличаться расстояния должны не более чем на 3 мм;
- Для большей точности вычислений, машину нужно прокатить, провернув колесо на 90 градусов. Наносим на колесо ещё две метки, и опять выполняем те же измерения;
- Аналогичные действия выполняются и на втором колесе, а все результаты измерения фиксируются;
- Далее нужно развернуть автомобиль на 180 градусов, и выполнить заново все, описанные выше, измерения;
- Демонтируем колесо, а затем, с помощью пары ключей «на 19», откручиваем 2 болта, которыми кронштейн стойки амортизаторов крепится к поворотному кулаку.
- Используя ключ «на 19», двигаем поворотный кулак, внутрь или наружу на нужное расстояние, достигая требуемого угла развала;
- Затягиваем болты, и монтируем колесо обратно, после чего убираем домкрат. Пару раз качаем автомобиль, упёршись в крыло. После чего повторяем все замеры, сделанные ранее, и записываем их результаты;
- Отойдя от автомобиля на несколько метров, изучаем расположение передних колес, в сравнении с задними колёсами.
- Угол развала на автомобилях, имеющих задний привод, должен быть от +1 до +3 мм.
- Угол развала на автомобилях, имеющих передний привод, должен быть от -1 до +1 мм
- Наносим с помощью мела метки на каждом из колёс (слева и справа), с внутренней стороны, максимально близко к дискам;
- Натягиваем и устанавливаем телескопическую линейку, упирая её концы в сделанные ранее метки. Делается это так, чтобы поверхность линейки не прикасалась ни к подвеске, ни к кузову;
- Аккуратно встряхнув линейку, совмещаем «ноль» подвижной шкалы с указателем, расположенным на неподвижной части линейки, и фиксируем это положение;
- Катим машину вперед, при этом закрепленная линейка будет двигаться назад, вместе с колёсами. Остановиться необходимо до того момента, пока она не коснётся кузова или подвески;
- Фиксируем полученные показания.
Расстояние между передними и задними колесами должно быть одинаково. Если равенство расстояний не соблюдено, то нужно регулировать рулевые тяги. Регулировка осуществляется в сторону удлинения рулевых тяг, если задние колёса расположены ближе друг к другу, чем передние. И наоборот, рулевые тяги укорачивают, при расположении задних колёс дальше друг от друга, нежели передние колёса.

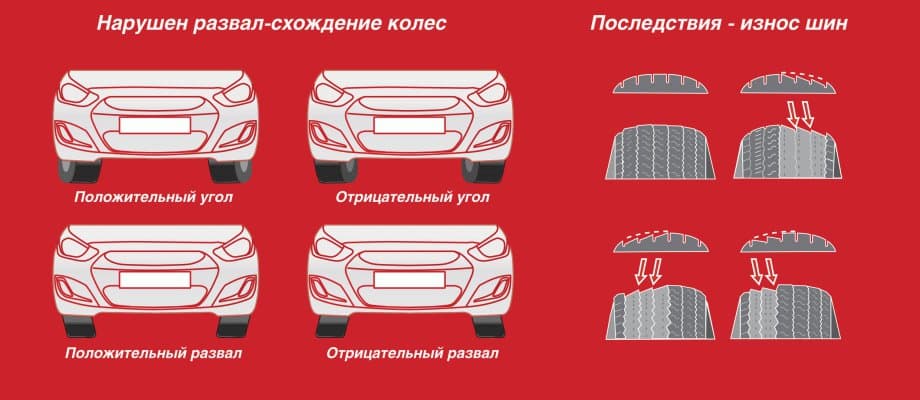

Признаки нарушенного развала-схождения
Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:
- при прямолинейном движении автомобиль ведёт в сторону;
- при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
- отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
- запоздалая реакция на поворот рулевого колеса;
- «тугой» руль;
- при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
- при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
- при выходе из поворота руль не возвращается;
- нехарактерный шум покрышек во время движения;
- неравномерный износ резины.
Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.
Примеры и причины преждевременного износа
Помимо этого существует также внеплановая необходимость проверки и регулировки углов развала-схождения. Как правило, данная процедура должна проводиться после:
- сильных ударов, ведущих к повреждениям или смещениям деталей подвески;
- долговременной и агрессивной езды по неровностям;
- изменения клиренса автомобиля (косвенный признак «усталости» стоек, амортизаторов и резиновых элементов подвески);
- снятия и установки стоек, балки с рычагами;
- замены элементов подвески (шаровых опор, сайлентблоков рычагов и тяг);
- замены элементов рулевой системы, влияющие на положение колёс (рулевая рейка, а также её наконечники и тяги);
- после того как были установлены автобаферы или прочие варианты проставок на авто.
Когда и зачем нужно делать развал схождение колес-автомобиля
Плановая проверка углов колес делается согласно показаниям пробега. Также существует ряд признаков, который подскажет о том, что стоит выполнить процедуру развал схождение, не дожидаясь нужного километража.
- Вы замечаете некоторый увод ваше машины в одну из сторон (особенно это может быть ощутимо при торможении).
- При выходе из поворотов руль нестабильно самовозвращается.
- У вашего автомобиля стал заметен существенный износ покрышек.
Наряду с этим понять, что сбито развал-схождение вашей машины можно по визгу колес при поворотах и по неправильному положению руля
В последнем случае стоит обратить внимание на то, как он стоит при прямолинейном движении. Если руль не находится в параллельном положении, а немного наклоняются в одну из сторон, то необходимо провести регулировку углов установки колес
Кроме того, развал-схождения колес автомобиля может потребоваться после проведения следующих процедур:
- ремонт ходовой части автомобиля и замена важных ее составляющих;
- корректировка клиренса;
Также проверка развала схождения колес автомобиля необходима, если во время поездки вы наехали на глубокую яму и погнули диск. Не лишним будет провести эту процедуру и после обкатки нового авто или если вы покупаете подержанную машину.
Некоторые автолюбители задаются вопросом: зачем же делается сход-развал колес автомобиля? Правильно установленный угол имеет существенное влияние на движение авто. Он нужен для стабильности его управляемости. Результатом корректно выполненного развала-схождения колес становится существенная экономия горючего, низкая степень износа резины. Кроме того повышается устойчивость автомобиля, его увод в сторону менее вероятен. Маневренность и управляемость автомобиля становится хорошей, что влияет на безопасность движения.
Цена регулировки сход-развала невысока, но многие недобросовестные автосервисы уверяют водителей, что им необходима проверка этой части автомобиля. Однако, нет потребности этого делать после следующих процедур:
- замена шин по сезону;
- установка новых амортизаторов;
- замена стабилизаторов.
Все эти детали практически не влияют на рулевые тяги, а также шаровые опоры. Поэтому в этих ситуациях не стоит поддаваться на ухищрения горе-мастеров.
Как происходит процедура на грузовых машинах
Установка углов развала
На автомобилях с передним мостом и на грузовиках, имеющих балку, данный параметр нерегулируемый. Угол развала выставлен положением шкворня на заводе-изготовителе и может измениться лишь вследствие его износа. Мы можем лишь с помощью отвеса проверить его по описанной выше методике. Устранение же износа — это сугубо слесарный момент.
Шкворень
Установка углов схождения
Чем делать проверку
Для снятия замеров на грузовиках лучше пользоваться телескопической линейкой, так как из-за большой колёсной базы при измерении рулеткой можно получить погрешность вследствие её прогиба.
Скорее всего, у большинства возникнут проблемы при поиске телескопической линейки. Предлагаю свои варианты решения проблемы:
Изготовить линейку из штанги от ванной занавески;
Штанга от шторы
Прикрепить к трубе/бруску/палке (нужное подчеркнуть) штангенциркуль;
Штангенциркуль
Или совсем не заморачиваться и попросить простую линейку у школьников.
Линейка
- Проводим линию-отметку внутри покрышек параллельно земле по всей длине колеса и снимаем линейкой показания с обеих сторон диска.
- В случае с телескопической линейкой:
- Устанавливаем телескопическую линейку и снимаем показания с одной стороны, спереди;
- Прокатив автомобиль на полоборота колеса, снимаем показания с противоположной стороны, сзади;
- Высчитываем разницу и при необходимости регулируем тяги;
- Повторяем действия для избежания погрешностей.
Снятие показаний
Как отрегулировать
На некоторых автомобилях помимо контргаек часто необходимо ослабить болты регулирующей муфты, после чего поворачивая её в какую-либо сторону, меняют значение схождения колёс.
Схождение колёс
На грузовиках же необходимо ослабить стяжные болты (1) наконечников (2) и проворачивать поперечную тягу (3) трубным ключом (4), как указано на схеме.
Поперечная тяга
Причём усреднённое значение угла схождения на грузовых автомобилях равняется двум мм. Для тех, кто заинтересовался подробнее, видео ниже.
К сожалению, невозможно детально разобрать весь процесс регулировки углов развала-схождения для всех типов автомобилей, слишком уж большое разнообразие технических решений ходовой части присутствует на данный момент. К тому же углы установок значительно отличаются в каждой конкретной модели.
Развал-схождение: цена и кое-что еще
Как было отмечено выше, в настоящее время практически на каждой СТО делают регулировку колесной базы. Для этого там имеются специальные стенды, на которых и выполняются работы. Что же касается стоимости услуг, то она стартует от 400 рублей. Причем сегодня очень популярна компьютерная отладка развала-схождения. Ключевая особенность такого метода заключается в большой точности регулировки углов. Правда, стоимость компьютерного метода обычно начинается от 500-600 рублей, но оно того стоит. К примеру, проверка и регулировка одной оси легкового транспортного средства обойдется примерно в 400 рублей. Двух осей — в 800 рублей. Если же нужно выполнить проверку и регулировку коммерческого транспорта, то за одну ось придется отдать 800 рублей, а за две – тысячу. В принципе, таковы примерные расценки на развал-схождение. Цена может отличаться в зависимости от выбранного сервиса. Сроки выполнения работ – от получаса до часа. Это зависит от сложности и некоторых других факторов.
Какой инструмент понадобится?
Подручные инструменты
Чтобы провести корректную процедуру развала-схождения своими руками, понадобится место с ровной поверхностью. Желательно присутствие смотровой ямы, но можно и обойтись обычным домкратом. Из инструментов понадобится:
- Мел;
- Обычная линейка;
- Веревка с металлическим предметом в качестве отвеса;
- Стандартный набор ключей. Шестигранники, накидные;
- Телескопическая линейка.
Данный набор не включает дорогостоящих специальных приспособлений. Все инструменты можно найти на рынке в свободном доступе. В качестве рабочего места подойдет эстакада. Однако стоит помнить, что на СТО манипуляции производятся на цифровом оборудовании, что дает большую точность при вычислениях.
Как выставить «нулевое» положение?
Необходимо снять руль, для этого отвинтите гайку. После зафиксировать его в посчитанном нами «нулевом» положении (спицы руля должны располагаться симметрично). Теперь мы будем ориентироваться по этому положению. Дабы себя проверить, нужно поочередно вращать руль влево/право — в обе стороны он должен поворачиваться на одинаковое количество оборотов, по этому поворачивая колесо до предела в стороны, подщитывайте их.
Далее нужно ослабить стопорные гайки наконечников рулевых тяг
Одну тягу следует немного выкрутить, а вторую закрутить на такое же самое количество оборотов (это очень важно!). Такую процедуру можно сделать один раз и более не менять положение руля
А в дальнейшем – лишь регулировать схождения.
Как часто следует выполнять + последствия
Обычно специалисты утверждают, что делать сход-развал нужно с интервалом 15 тыс. км на отечественных машинах и до 40 тыс. км на иномарках. При необходимости развал-схождение нужно проверять каждый год, лучше весной, когда приходит время «переобуть» резину.
Схематическое изображение нарушений в регулировке углов колес
Поводом для незапланированной проверки и регулировки углов колес может быть:
- ремонт ходовой части;
- изменение дорожного просвета машины;
- если на автомобиль было установлено тяжелое оборудование весом от 100 кг;
- автомобиль стало уводить в сторону;
- замечен быстрый износ покрышек;
- при выходе из поворотов руль не возвращается на место.
Результатом правильно выполненного развал-схождения будет:
- высокая устойчивость на прямой и в поворотах;
- легкое управление автомобилем;
- снижение риска заносов;
- меньший износ покрышек;
- повышенная экономичность.
Развал-схождение колес. Что это и для чего?
Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.
Данный угол нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.
Развал колес
На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.
У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.
Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.
Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.
Схождение колес
Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.
Кастер
Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.
Проверка авто и оборудование под развал-схождение
На СТО установлено специальное оборудование, развал-схождение на котором регулируется быстро и качественно. Но иногда возникают ситуации, когда поблизости отсутствует станция техобслуживания, а этот показатель необходимо срочно отрегулировать. Эта операция не очень сложная, тем не менее, ее может выполнить не каждый водитель, поэтому мы постараемся помочь советом. Производимая регулировка развал-схождения своими руками требует стандартных слесарных инструментов и специальных измерительных приспособлений, об этом чуть ниже.
Для того чтобы самостоятельно произвести все необходимые настройки, требуется выполнить ряд последовательных операций. Вначале нужна ровная площадка, где имеется подъемник для машины или яма. Перед регулировкой схождения проверяется рулевое колесо. Во время прямолинейного движения оно должно стоять прямо, а количество оборотов в обе стороны должно совпадать. Давление в шинах доводится до одинакового значения.
Для определения величины схождения необходимо вычислить разницу между геометрической осью и точками на задней части колеса. Измерения проводятся при помощи специальной цепочки, в которой имеется линейка, или натяжным устройством с телескопическими трубами, контрольными цепочками и шкалой. Как пользоваться этими приспособлениями и осуществить регулировку, рассмотрим дальше
Акцентируем внимание на том, что первым настраивается развал, и только после этого схождение
Сход-развал своими руками
Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.
Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:
Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам
Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена
Иначе Вы только зря потеряете силы и время.
Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.
- Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.
- В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
- Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
- Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.
- Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.
Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.
