Сборка колеса велосипеда

Содержание

Разновидности переспицовки

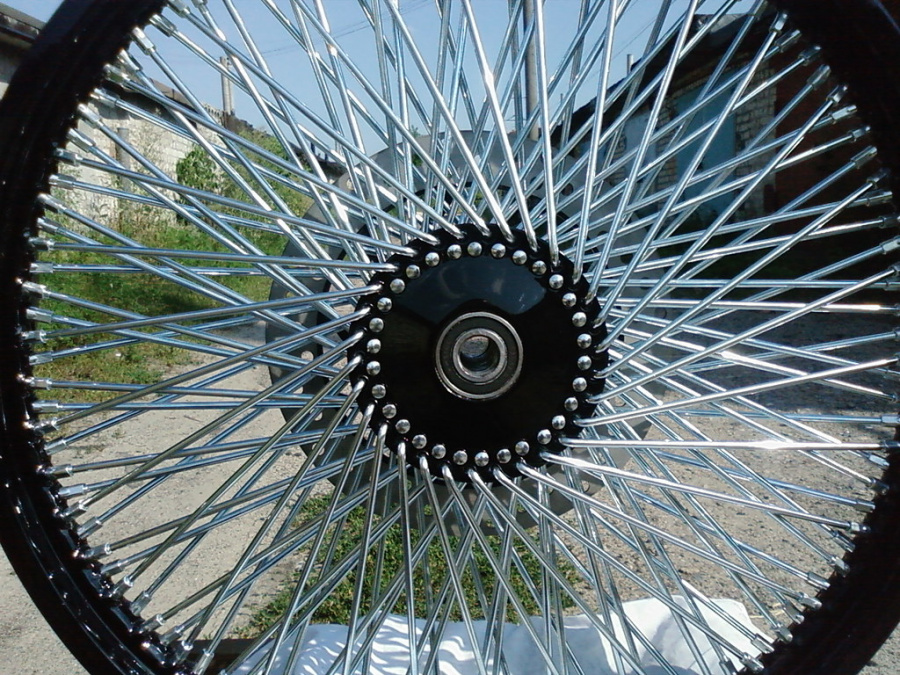

Сегодня существует несколько типов спицовки, все они базируются на основных разновидностях: радиальной и тангенциальной. Установить элементы можно по-разному, каждый вариант имеет свои особенности:

  1. Радиальная. Предполагает пересечение спиц друг с другом. Чаще всего ее предпочитают ставить на переднем колесе, оснащенном ободной тормозной системой. В этом случае конструкция не подвергается серьезным нагрузкам. Данная разновидность переспицовки имеет привлекательный внешний вид, снижает массу колеса.
  2. Тангенциальная. Один элемент может пересекаться с другими от 1 до 4 раз. Актуальна для колес, которые испытывают серьезные нагрузки. Этот тип считается наиболее популярным для 36 спиц.
  3. Смешанный. Соединяет в себе особенности радиального и тангенциального типа с установкой спиц крестом. В результате получается интересный рисунок, состоящий из повторяемых узоров. Подойдет для обода с высоким профилем и аэроспицами.
  4. Крученая. Главная особенность этой разновидности — многократное перекрещивание спиц друг с другом, закручивания и изгибы. Специалисты не рекомендуют устанавливать элементы на колесо таким образом, поскольку это приводит к запоздалой реакции на удары, нестабильному поведению обода. Однако, многие райдеры отдают предпочтение такому необычному решению из-за оригинальности, раскачивающей амортизации.

Существуют экзотичные спицовки, способные менять внешний вид колес. Интересно смотрится Кросс-Лэйсинг, повышающая прочность конструкции. Схема предполагает прохождение одного элемента через 4 другие, а не 2, как в классическом варианте. Усложненный тип — «Звезда», выглядит особенно привлекательно при использовании разноцветных спиц. «Веер» создает необычные эффекты во время езды, оптимален для ситибайков, прогулочных моделей.

КрученаяРадиальнаяСмешаннаяТангенциальная

Этап второй: Установка

Для удачной набивки колеса понадобятся:

Если вам приходится впервые переспицевать колесо, то обратите особенное внимание, что отверстия на ободе немного смещены (наклонены) в стороны. Спицы с правого фланца втулки должны быть заведены в отверстия, которые смещены вправо, а с левого фланца – влево

Половина спиц каждого фланца относится к числу лидирующих. Другая половина – это хвостовые.

  • Лидирующие спицы – те, которые направлены по ходу вращения обода. Как правило, они обозначаются оттенками синего цвета.
  • Хвостовые спицы – направленные против вращения колеса. Чаще всего их обозначают оттенками красного цвета.

Первой устанавливается хвостовая спица, которая обязательно должна пройти внутри фланца. Ее следует вставить с наружной стороны правого фланца и направить в смещенное вправо отверстие обода, которое расположено следом за отверстием золотника. Ниппель нужно закрыть на несколько оборотов для того, чтобы спица не могла выпасть. Следующая спица должна быть направлена в отверстие того же самого фланца, следующее – через три отверстия после первой установленной.

Следующий шаг – поворот велосипедного колеса таким образом, чтобы оказаться перед левым фланцем втулки. Второй вставленной группой спиц также будут хвостовые. Нужно повернуть обод, чтобы золотник оказался вверху

Обращаем внимание на самую первую установленную спицу – если она в первом отверстии после золотника, то первая спица левого фланца должна быть расположена левее, если первая установленная во втором после золотника отверстии, то первая спица левого фланца должны быть расположена слева

Когда все хвостовые спицы на месте, можно переходить к лидирующим. Поворачиваем колесо велосипеда к себе правым фланцем. Установка лидирующих спиц производится с внутренней стороны фланца. Их можно вставить в любое отверстие. После этого следует повернуть втулку по часовой стрелке, чтобы лидирующая спица пересеклась с тремя хвостовыми

Важно, чтобы первые две она пересекла с внешней стороны, а третью – с внутренней. Возможно, для установки ее потребуется немного изогнуть

В этом нет ничего страшного. Аналогично устанавливаются остальные лидирующие спицы.

Этап второй: Установка

Для удачной набивки колеса понадобятся:

Если вам приходится впервые переспицевать колесо, то обратите особенное внимание, что отверстия на ободе немного смещены (наклонены) в стороны. Спицы с правого фланца втулки должны быть заведены в отверстия, которые смещены вправо, а с левого фланца – влево

Половина спиц каждого фланца относится к числу лидирующих. Другая половина – это хвостовые.

  • Лидирующие спицы – те, которые направлены по ходу вращения обода. Как правило, они обозначаются оттенками синего цвета.
  • Хвостовые спицы – направленные против вращения колеса. Чаще всего их обозначают оттенками красного цвета.

Первой устанавливается хвостовая спица, которая обязательно должна пройти внутри фланца. Ее следует вставить с наружной стороны правого фланца и направить в смещенное вправо отверстие обода, которое расположено следом за отверстием золотника. Ниппель нужно закрыть на несколько оборотов для того, чтобы спица не могла выпасть. Следующая спица должна быть направлена в отверстие того же самого фланца, следующее – через три отверстия после первой установленной.

Следующий шаг – поворот велосипедного колеса таким образом, чтобы оказаться перед левым фланцем втулки. Второй вставленной группой спиц также будут хвостовые. Нужно повернуть обод, чтобы золотник оказался вверху

Обращаем внимание на самую первую установленную спицу – если она в первом отверстии после золотника, то первая спица левого фланца должна быть расположена левее, если первая установленная во втором после золотника отверстии, то первая спица левого фланца должны быть расположена слева

Когда все хвостовые спицы на месте, можно переходить к лидирующим. Поворачиваем колесо велосипеда к себе правым фланцем. Установка лидирующих спиц производится с внутренней стороны фланца. Их можно вставить в любое отверстие. После этого следует повернуть втулку по часовой стрелке, чтобы лидирующая спица пересеклась с тремя хвостовыми

Важно, чтобы первые две она пересекла с внешней стороны, а третью – с внутренней. Возможно, для установки ее потребуется немного изогнуть

В этом нет ничего страшного. Аналогично устанавливаются остальные лидирующие спицы.

Этап третий. Регулировка натяжения

Первым делом необходимо произвести начальную регулировку, которая подразумевает равномерное закручивание всех ниппелей. Обязательно следите за тем, чтобы все ниппеля были закручены на одинаковое число оборотов – спицы должны иметь одинаковое натяжение. Обычно лидирующие спицы изогнуты рядом с фланцем. Перед началом процедуры натяжения их необходимо подогнуть рукой путем нажатия на каждую спицу близи фланца.

Окончательное натяжение должно осуществляться уже после окончания начальной регулировки

Правильно натяжение позволит добиться отсутствия биения колеса при езде, что очень важно для комфортного передвижения

Подводя итоги, можно смело утверждать, что спицевание колеса – это далеко не самая сложная процедура. Если вы уверены в том, что справитесь со спицовкой, обладаете достаточным терпением, навыками, знаниями и умениями, то это процедура не станет проблемой.

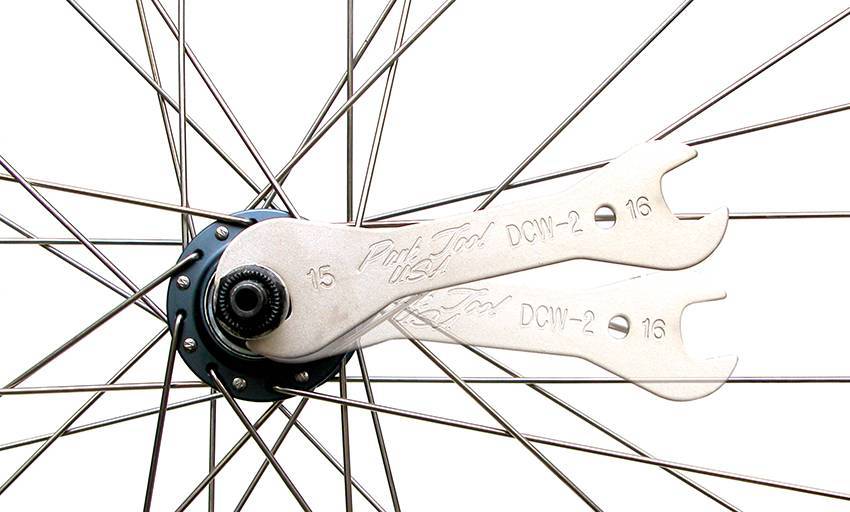

Когда надо обслуживать заднюю втулку

Для исправной работы колеса и его основных частей, в т.ч. втулки, его нужно постоянно поддерживать в хорошем состоянии. Оно нуждается в смазке, а также его корпус необходимо периодически подтягивать. Кроме того, не помешают замена шариков подшипников и регулировка колодок на тормозной втулке.

Обслуживание задней втулки просто необходимо, поскольку в случаях, когда этого не происходит, может понадобиться ремонт всего колеса. Поэтому лучше позаботиться о своем велосипеде в долгосрочной перспективе. Следует заметить, что произвести обслуживание задней втулки ненамного сложнее, чем передней.

Производить обслуживание необходимо в таких случаях:

  1. Если Вы слышите шум корпуса при движении велосипеда или при его шатании.
  2. Люфт.
  3. Если хрустят подшипники.
  4. Плохая накатная динамика.

Если не обращать внимания на описанные выше признаки «заболевания» вашего велосипеда и использовать его длительное время при их наличии, он может быстро выйти из строя.

Ремонт, в свою очередь, выйдет гораздо дороже, чем простое обслуживание колеса, которое можно произвести своими руками. Поэтому в начале каждого сезона проверяйте колесо на наличие люфта, а также, чтобы подшипники были не слишком затянуты.

Пошаговая инструкция по переспицовке колеса велосипеда своими руками

Переспицовка велосипедного колеса проводится в несколько этапов:

  • определение схемы и длины спиц;
  • замена сломанных стержней, выравнивание обода (при ремонте колес после аварии или падения);
  • установка, начальная регулировка;
  • настойка и корректировка натяжения, устранение деформаций кручения;
  • снятие напряжений.

Для выполнения операции потребуется спицевый ключ, отвертка плоской формы, зонтомер, станок для правки колеса (стенд) и тензометр. Последний позволяет отследить и отрегулировать силу натяжения стержней, чтобы избежать деформаций при езде.

На одной стороне колеса обязательно используются спицы одной длины.

Ключевая спица и первая группа

Перед формированием рисунка необходимо обработать резьбу спиц и отверстия под них жидким машинным маслом или консистентной смазкой. На заднем колесе смазываются только отверстия и спицы с правой стороны, т.к. слева стержни располагаются свободно и могут самопроизвольно ослабнуть при наличии дополнительной смазки.

Ключевой элемент находится в следующем отверстии или через 1 отверстие от золотника. Соседствующие с золотником спицы должны расходиться, чтобы обеспечить свободный доступ к камере при накачке колеса.

По завершении этапа нужно провернуть втулку так, чтобы стержни входили в ободное кольцо под тупым углом. Спицовка группами позволяет избежать ошибки в подсчете и неравномерных пересечений элементов.

После этого необходимо перевернуть колесо и закрепить спицы на левом фланце. Отверстия на нем должны быть смещены на ½ шага относительно отверстий на правой стороне втулки.

Вторая группа также является «хвостовой», поэтому при правильной установке первые 18 спиц не пересекаются.

На этом этапе работа будет выглядеть следующим образом:

Лидирующие спицы

Между последним из пересекающих хвостовых стержней и закрепляемой опорой должно оставаться 1 отверстие. Если конец не дотягивается до нужного проема или на нем не остается достаточно места для закручивания ниппеля, то в схеме допущена ошибка.

После спицевания первой лидирующей группы процедура повторяется с другой стороны колеса.

Начальная регулировка

При набивке обода ниппеля закручиваются на 2-3 оборота, только чтобы удерживаться на спицевой резьбе. Начальная регулировка заключается в равномерном затягивании всех стержней.

На этом этапе им нужно оставаться достаточно свободными. Если вблизи от места стыка ободного профиля алюминий чуть толще, чем на других участках, то ближайшие к нему стержни можно ослабить на 2-3 оборота ниппеля.

Лидирующие группы могут выпирать наружу в области фланца. Чтобы избежать деформации после окончательной настройки, нужно прижать их пальцем и закрутить ниппель в таком положении.

Натяжение и настройка

Для финальной регулировки натяжения колесо устанавливается в станок. Если обод свободно движется в стороны, нужно подтянуть все спицы на 1 оборот. Подтяжка повторяется до тех пор, пока крепление не станет достаточно жестким.

В процессе настройки нужно контролировать 4 параметра:

  • натяжение стержней;
  • вертикальное биение («эллипс», «яйцо»);
  • боковое биение («восьмерка»);
  • горизонтальная центровка («зонт»).

Искривления нужно корректировать поочередно: например, если при коррекции вертикального биения «восьмерка» стала более выраженной, то нужно сразу перейти к настройке бокового биения.

Деформации кручения спиц

Из-за сопротивления движению при повороте ключа стержни слегка закручиваются у резьбы. После того как усилие мастера преодолевает трение, ниппель закручивается, но спицы остаются деформированными. Со временем они возвращаются в начальное положение и нарушают баланс колеса.

Чтобы избежать деформации, нужно подкручивать ниппель чуть дальше, чем требуется для настройки, а затем возвращать назад на величину разницы.

Снятие напряжений

Чтобы отрегулировать положение стержней, обода и ниппелей относительно друг друга, нужно снять остаточные напряжения.

Это можно сделать несколькими способами:

  • надавливание на ободное кольцо;
  • захват и натяжение группы из нескольких спиц;
  • подгиб стержней с помощью рычага.

После подстройки колесо может слегка деформироваться. В этом случае необходимо повторно отрегулировать натяжение. Повторять цикл «подстройка-регулировка» нужно до тех пор, пока обод не перестанет скрипеть, потрескивать и искривляться при снятии напряжений.

Зачем нужны спицы?

Качество колёс любого велосипеда имеет прямую зависимость от того, на каком уровне исполнены их составляющие. Традиционное велоколесо состоит из обода, спиц и втулки. Спицы отвечают за соединение втулки с ободом, они обеспечивают колесу не слабую прочность при скромной массе. Помимо этого, спицы являются своеобразными амортизаторами, их гибкость позволяет распределять нагрузку по всему ободу. Данные элементы центрируют обод, держат форму колеса и придают ему жёсткость.

Устройство спицы не отличается сложностью: один её конец расклёпан и загнут, а на другом имеется резьба для грибообразной гайки (ниппеля), прикрепляющей спицу к ободу. Резьба может быть нарезной либо накатанной. Последняя считается более надёжной.

Каретка и система (шатуны, звезды, педали)

Правильный выбор каретки влияет на комфорт при педалировании. Очень часто на рынке можно встретить большое количество моделей кареток на выбор. Выбирать каретки с шариковыми подшипниками не стоит, так как придется частенько за ними ухаживать.

Модели с промами, часто используемыми в рулевых колонках, рамах и втулках, не требуют особого ухода за собой. Единственное, что придется делать – раз в год менять масло. Прекрасный вариант для вашей рамы – каретка FSA MegaEXO. Выносные чашки, неубиваемые подшипники, место под впрессованный вал шатунов – все это об этой модели.

Каретка FSA MegaEXO

Теперь нужно правильно подобрать шатуны. Чуть выше я упоминал, что каретка FSA MegaEXO используется только для взаимодействия с шатунами с впрессованным валом. Производитель рекомендует использовать шатуны FSA Comet. Я использую их на своем гоночном велосипеде для даунхилла Specialized Demo 8 2006.

Даже несмотря на то, что они не предназначены для даунхилла, шатуны не гнутся и не трескаются. Краска, нанесенная на рабочей зоне (где находится логотип – периодически стирается из-за контакта с обувью), стирается очень медленно. За два года очень глубоких потертостей нет. Диапазон алюминиевых звезд (в «шлицах» – количестве зубцов на звезде) – 22Т-32Т-44Т. Для эндуро такой диапазон является самым оптимальным. Кстати, все звезды снимаются за счет использования бонок с болтами.

Шатуны FSA Comet вместе с кареткой FSA MegaEXO

Правильная работа системы («система» — условное обозначение шатунов вместе с кареткой) не является возможной без использования педалей. В принципе, выбрать можно любые педали, которые присутствуют на рынке. Практика показывает, что самым оптимальным вариантом станет пара педалей Wellgo B-065. Широкая платформа с высокими шипами прекрасно удерживает ногу на своем месте. Подшипники – промышленные.

Педали Wellgo B-065

Теперь подсчитаем расходы. Шатуны FSA Comet вместе с кареткой FSA MegaEXO стоят 2 200 рублей, педали Wellgo B-065 – 600 рублей. Итого – 2800 рублей за систему (остаток – 16 400 рублей).

Установка спиц велосипедного колеса

Для выполнения качественной подтяжки спиц необходимо использовать специальный ключ. Раньше он имелся в комплекте с инструментами для ремонта велосипедов отечественного производства, сегодня же его можно купить отдельно в соответствующем магазине.

Для осуществления процесса установки и подтяжки спиц необходимо выполнить следующие действия:

Первым делом необходимо разобраться с длиной спиц. Для передних колес они выбираются одного размера. При установке на заднее, придется следить за этим параметром.

Чтобы упростить процесс подбора деталей для ремонта колес, рекомендуется воспользоваться удобный онлайн калькулятором.

Далее, после определения параметров спиц, можно приступить к их монтажу. Производится это в следующем порядке:

Первым делом выполняется смазка всех резьбовых соединений.
Установка спиц осуществляется с противоположной стороны, на которой находится углубленный фланец.
На переднем колесе спицы устанавливаются во фланец через одну.
При заполнении спицами заднего колеса их устанавливать следует справа от втулки.
Каждый раз при установке спицы она закручивается на два оборота.
На заднем колесе спицы устанавливаются через каждые 3 фланца.
Важно следить, чтобы спицы располагались по наружной стороне при соединении обода и фланца.

Все остальные детали монтируются на колеса в том же порядке, не сбивая ритм. При закручивании ниппели проворачиваются на два оборота.

На последнем этапе выполняется натяжка. Как правило, все предыдущие действия являются более простыми. Важным моментом является закрутка ниппелей на одинаковое количество витков. Для финишной регулировки натяжения спиц рекомендуется воспользоваться специальным станком или самим велосипедом.

То есть колесо устанавливается на велосипед и при проворачивании его контролируется расстояние до вилок. Если имеется на нем восьмерка, то вытянуть ее можно путем подтягивания спиц в обратную сторону и одновременно расслабляя с противоположной.

Радиальное биение (эллипс, яйцо)

Править восьмерку, называемую в народе «яйцо» несколько сложнее.

1. Первым делом, снимите покрышку, чтобы убедиться, что кривой — обод, а не резина, как это часто бывает.

2. На перевернутом велосипеде покрутите колесо, и приложив сверху какой-то предмет, заметьте мелом ту область обода, которая этот предмет приподнимает. Постарайтесь локализовать самый центр, главную спицу.

3. Теперь вам придется одновременно следить за тремя направлениями: начинать ослаблять натяжение, начиная с центральной спицы, натягивать соседние две спицы ровно на то же количество оборотов, чтобы не было восьмерки и натягивать спицы в противоположном конце колеса, чтобы исключить появление яйца в другом месте.

Это кажется очень сложным (так и есть), и здесь нужен только опыт. Нужно понимать, что ничего особо страшного вы не накрутите, и всегда можно будет всё начать сначала, ослабив, а потом равномерно натянув все спицы.

4. Точно также, как и в случае восьмерки. после выправления яйца нужно «усадить» спицы, давя на них всем весом.

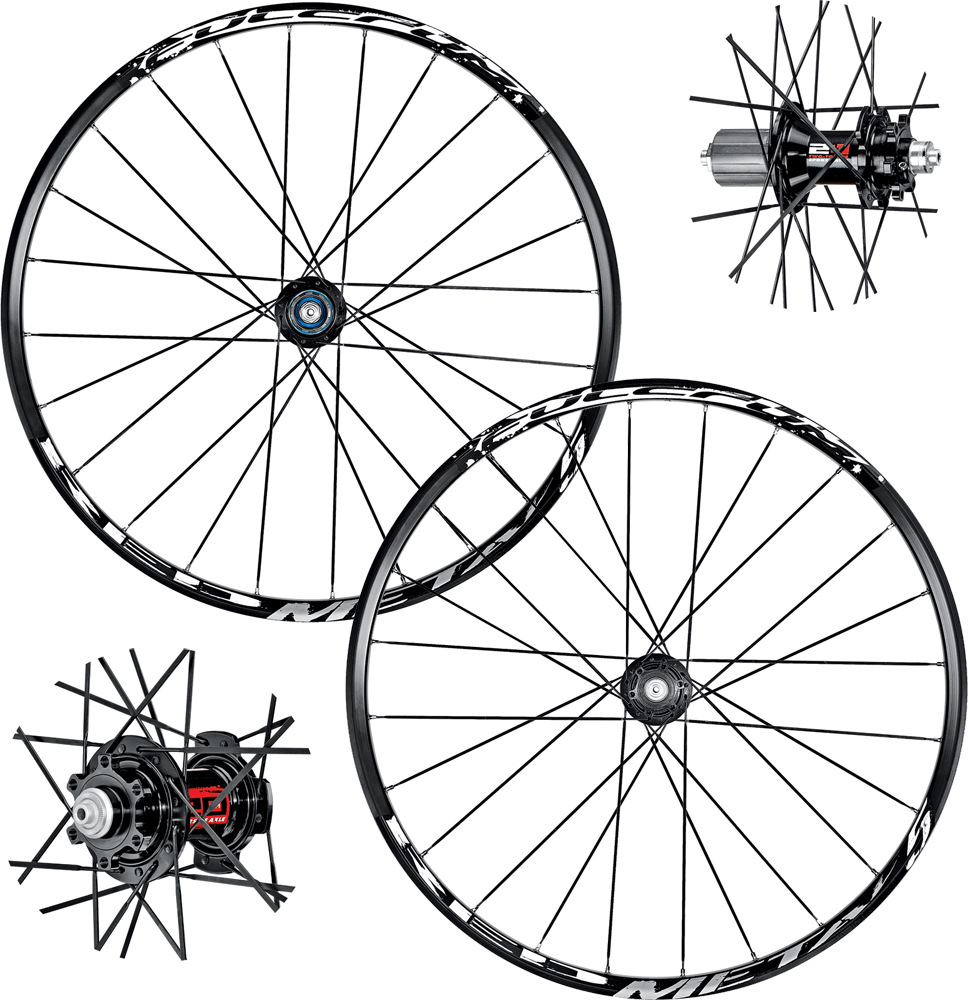

Какой бывает спицовка

Выделяют два наиболее популярных вида спицевания колес – радиальный и крестовой. Радиальное спицевание применяется только для сборки передних колес, на которые будут установлены ободные тормоза. Радиальный рисунок имеет весомый недостаток – колесо с такой спицовкой испытывает высочайшую нагрузку в вертикальном направлении. А, пожалуй, единственным достоинством этого варианта можно назвать приятный глазу внешний вид.

Куда более универсальной и функциональной является крестовая спицовка. Спицевание крестом, возможно, выглядит менее эффектно, зато позволяет добиться максимально адекватной реакции на тормозящее и вращающее усилие от втулки. При таком варианте даже самая серьезная нагрузка от торможения и педалирования переводится на растяжение спиц.

Крайне редко используется смешанная спицовка. Этот вариант является чем-то средним между радиальным и крестовым способами.

Определившись с видом спицовки, можно смело начинать процесс сборки колеса. Он делится на несколько этапов.

Необходимые инструменты для бортировки/разбортировки

Для бортировки колес рекомендуется использовать монтажные лопатки. Их производят либо из пластика, либо из металла. Закругленные края лопаток не дают возможности повредить обод или покрышку. Изгиб монтажных лапаток помогает легко подцепить обод при разбортировке, и так же легко поставить обод на место при обратном процессе.

В случае отсутствия лопаток придется использовать подручные средства. Однако это очень сильно увеличивает риск повреждения деталей велосипеда. Справедливости ради нужно сказать, что в большинстве случаев бортировку можно произвести и без использования инструмента. Однако эти получается не всегда, так что монтажки должны быть.

Тем более что стоят они сущие копейки, дешевле камеры. Занимают очень мало места, и очень легкие. Их присутствие не обременит даже в дальней поездке, а удобство их использования дорогого стоит. Купить монтажные лопатки можно практически в любом веломагазине.

Ремонт камеры после повреждения

Итак, в руках камера, рядом разбортированное колесо. Что делать дальше? А дальше надо найти прокол. Для этого камеру надо накачать. Накачать не получится, в ней дырка. Вот как раз выходящий из дырки воздух и его шипение помогут найти источник проблемы. Прекрасно. Когда дырка найдена, нужно достать из велоаптечки клей и заплатки. И небольшой кусочек шлифовальной шкурки или «терку», в каждой аптечке по разному.

Обязательно зачистить место прокола, после чего нанести тонкий слой клея. И дать ему подсохнуть в течении 5-15 минут (точное время написано на упаковке клея). После подсыхания клея надо приложить заплатку к дырке и сильно прижать. Имеет значение не время, но которое прижимается заплатка, а именно сила прижатия. Чем сильнее – тем лучше.

Пока клей подсыхает, не стоит терять времени. Что-то камеру прокололо, и это «что-то» возможно еще торчит в покрышке. Изнутри. Нужно провести тщательный осмотр внутренней и внешней поверхностей покрышки. Если взгляд ничего не обнаружил, необходимо очень аккуратно провести рукой по внутренней части покрышки.

Иногда инородное тело может быть столь малым, что заметить его визуально практически невозможно

Однако, искать его пальцами нужно очень медленно и очень аккуратно, соблюдая все меры предосторожности

После того, как прокол заделан, инородные предметы с внутренней с внутренней стороны покрышки удалены (или есть уверенность, что их там нет), можно приступать с бортировке колеса.

Причины, вызывающие деформацию колеса

Причин, вследствие которых изрядно искривляется колесо, может быть несколько:

  • Это, конечно же, вес велосипедиста, который изо дня в день создает нагрузку на колеса. Так как вес человека может быть разным, то и нагрузка соответственно тоже разная.
  • Резкое торможение велосипеда может создать дополнительную нагрузку для спиц колеса.
  • Крутые повороты на пути велосипедиста также могут стать причиной деформации.
  • Неровный рельеф, по которому едет велосипед нередко приводит к проблемам с колесами.
  • Сильный удар или падение, скорее всего, приведут к так называемой восьмерке.
  • И, в конце концов, просто разболтанные спицы приведут ни к чему иному, как деформации колеса.

Основные виды переспицовки колес

  • Радиальная.
  • Тангенциальная.

Есть еще несколько названий, которые являются уточнением рисунка, получаемого в итоге из спиц колеса:

  • Смешанная.
  • Крученые спицы.

Особенности радиальной спицовки

Опытные специалисты такой вид спицовки используют в основном для передних колес. Объясняется это тем, что они менее подвержены нагрузки со стороны педалей и тормоза. Но, несмотря на это, колесо получает колоссальную нагрузку, которая направлена вертикально. Именно поэтому при радиальной спицовке, используется большое количество спиц. Механики рекомендуют оптимальное количество спиц 32.

Стоит отметить, что при таком способе спицевания не играет большой роли куда обращена головка спицы. По желанию велосипедиста она может быть направлена внутрь флянцев втулки, так и наружу.

Особенности тангенциального спицевания

Это спицевние позволяет прекрасно выдерживать все нагрузки, возникающие во время езды. При этом есть один нюанс: чем угол, образованный между фланцами и спицей шире, тем колесо прочнее. Это объясняется тем, что при таком расположении нагрузка распределяется равномерно, не нанося при этом особого вреда велосипеду.

Тангенциальное спицевание идеально подойдет для задних колес, в том числе и дисковых. Они всегда обеспечены нагрузкой от использования педалей и тормозов. Самым популярным и прочным рисунком является «три креста». Этот рисунок доказал свою прочность и надежность временем и испытаниями.

Что такое кастом?

Если вы давно интересуетесь самостоятельной сборкой велосипедов, наверняка уже слышали слово «кастом». Оно означает, что снаряд изготовлен индивидуально, на заказ. Что он уникален.

Кастомы бывают нескольких видов:

  • электровелосипед — он собирается не с «нуля». Такое изделие создаётся на базе простого байка;
  • турнинг или круизёр — модели, создаваемые специально для комфортного путешествия;
  • чопер — вариант самодельного велосипеда, у которого главная черта — внешняя привлекательность;
  • гибрид. Самый распространённый вариант самодельного гибрида — тандем;
  • середнячки — велосипеды, не обладающие какими-либо вдающимися функциями.

Мы постараемся узнать, как собирать среднестатистический «велик».
