Способы усиления сигнала 3g/4g модема

Усилить сигнал мобильной сети в деревне, на даче

https://youtube.com/watch?v=RwNsl7edg2E

На качество интернета 3G влияют такие параметры как:

• мощность сигнала: сигнал слабеет из-за различных препятствий — лесистая местность, толстые стены, перекрытия, низины и т.д.
• расстояние от передающей станции: на дальнем расстоянии от станции сигнал вообще может отсутствовать
• общая нагрузка на оборудование оператора: обрывы связи и зависания, сбои в сети.

Поэтому за городом, или в «глухой зоне» из-за высокой плотности застроек часто возникает вопрос о том, как усилить сигнал 3G модема? — Можно воспользоваться специально предназначенным для этого оборудованием — усилителем GSM или сделать усилитель сигнала для 3g модема самому?

Итак чтобы усилить сигнал 3G модема нужно ретранслирующее устройство, улавливающее сигнал, в частности это может быть:

• Комнатная антенна, подключенная к модему. Отметим, что внутренняя антенна обеспечивает незначительное усиление сигнала.
• Наружная антенна — устанавливается снаружи (у окна или на крыше здания) и так же подключается к 3G модему. Уличные антенны обеспечивают качественный и значительно лучший уровень приема.
• 3G репитер (усилитель)  — Это наилучший способ усиления сигнала, обеспечивающий качественную и бесперебойную связь. Репитер подключается к антенне (как правило, внешней), усиливает сигнал и передает его через внутренние антенны. Такой вариант чаще всего используется в местах массового скопления людей (офисы , торговые центры, рестораны, гостиницы), и позволяет использовать сразу несколько модемов.

Предлагаем готовые варианты усиления мобильного  интернета

Использование программ для увеличения скорости 3G-модема

Вы можете улучшить качество вашего интернет-соединения с помощью программ. Они ориентированы на обеспечение точных настроек устройства или антенны для оптимальной работы. Разгон модема по этой схеме обеспечивается за счет улучшения качества приема сети.

Для оптимизации интернет-соединения используются программы для Windows, определяющие оптимальное положение антенны, при котором уровень интернет-сигнала наиболее четкий и стабильный. Большего эффекта можно ожидать от программ, сжимающих трафик, которые предоставляют сигналы фильтрации и исходящую информацию в конвертируемом формате, который при входе в устройство распаковывается и принимает исходную форму.

Действия пользователя в разделе «Свойства»

Частоты отечественных операторов

Обратите внимание! Среди всех представленных отечественных операторов мобильной связи все просто только с одним — Yota. Его базовые станции работают на частоте от 2500 до 2700 Герц

В конкретном случае полностью подойдет устройство LTE на 2600 Гц.

Остальные операторы работают на совершенно в совершенно разных частотных диапазонах, поэтому, чтобы определить параметры их станций, требуется провести тестирование. Для этого используется простой модем. Его нужно подключить к компьютеру или ноутбуку. Потом выполнить такие шаги: «Сеть» — «Тип сети» — «Только LTE». Из списка выбрать один из диапазонов. Если модем нормально соединился, значит частота оператора совпала. Если нет, то необходимо пробовать другую частоту.

Важно! Необходимо при проверке находиться в месте предполагаемой установки усилителя

Частые заблуждения при выборе усилителей интернета

Кабели поставляются сразу с разъемами для соединения с модемами. Эти разъемы делятся на два типа, CRC9 или TS9, которые между собой очень сложно отличить, поскольку разница только в диаметрах. Если конкретный разъем не подошел, то требуется переходник.

К другим заблуждениям можно отнести большие ожидания от комнатных усилителей и антенн. Не стоит верить производителям, поскольку такие устройства почти не дают повышения качества сигнала.

Усилители 4G сигнала различаются по конструктивным особенностям, принципам работы и видам. Для каждого пользователя необходимо выбрать оптимальный.

Как правильно подобрать оборудование для улучшения сигнала связи

Если вы решили всё-таки самостоятельно установить усилитель сотовой связи – позвоните специалистам, и получите все необходимые консультации по правильному подбору оборудования и рекомендации по установки элементов систем усиления ДалСВЯЗЬ.

Компоненты системы

Любая система усиления сотовой связи состоит, как минимум, из следующих компонентов:

• репитер, или усилитель сотовой связи;
• внешняя антенна, еще ее называют донорная антенна;
• внутренняя антенна или сервисная антенна;
• кабельные сборки с разъемами и необходимые переходники-соединители.

Если система ставится в большом помещении со сложной конфигурацией – систему дооснащают делителями мощности, линейными усилителями и другими компонентами систем усиления сотовой связи.

Выбор частот для усиления

Первый шаг перед выбором оборудования – определиться, какие частоты надо усилить.

Любой репитер-усилитель мощности сигнала – это именно усилитель и, если в месте установки внешней антенны системы усиления НЕТ сигнала, который вы хотите усилить, усилить его будет невозможно или очень дорого. Для определения частот, на которых работают операторы, используется специальное оборудование – частотные анализаторы. Это профессионально и дорого, если покупать прибор для разовой радиоразведки. Есть простой бытовой способ – замер сигнала приложением в смартфоне или телефоном с включенным сервисным режимом. Обратитесь к консультантам, они подскажут, как это сделать.

Выбор оборудования

Второй шаг – выбор усилителя (репитера) и сопутствующих компонентов. Конечно, хотелось бы выбирать по принципу «мне много не надо, только голос усилить или у него (репитера) написано же, что до 300 квадратных метров работает, а у меня всего-то 65 метров в доме». Это неправильный подход. Он приведет к спонтанной покупке, возможно, впустую потраченному времени и средствам, и, как следствие — разочарованию в возможностях оборудования для систем усиления.

На выбор компонентов системы усиления влияют:

• уровень входящего сигнала;
• какие частоты необходимо усиливать;
• размер и сложность помещения, где необходимо усилить сигнал;
• какой сигнал проникает в помещение с улицы (2G, 3G, 4G).

Хороший специалист ДалСВЯЗЬ всегда подскажет правильное решение. А правильно подобранное и установленное оборудование усилит сигнал сотового оператора для голоса и, если позволит усилитель интернет сигнала и частотная ситуация, усилит сигнал для интернета.

Если вопрос, как усилить сигнала интернета, для вас приоритетнее голосовой связи, компания ДалСВЯЗЬ предлагает специальное высокоэффективное оборудование для приема мобильного интернета сотовых операторов с выгодными тарифными планами. Следите за нашими статьями и анонсами, и мы расскажем, как выбрать оборудование для мобильного интернета.

Мобильный интернет или спутниковый?

Еще лет 15 назад единственным источником для загородного интернета был только спутниковый интернет.

Существовали целые сообщества, форумы, где обсуждались технологии подключения, стабильности сигнала, стоимость услуг на разных спутниках и т.п.

Но сейчас это все в прошлом. Спутниковый интернет, равно как и спутниковое телевидение, тихо-мирно доживают последние годы, поэтому смотреть IMHO в эту сторону смысла никакого нет.

Реальной альтернативной беспроводному доступу в интернет практически в любой местности стали, так называемые, «опсосы» — операторы сотовой связи, которые предлагают быстрый, простой и относительно дешевый мобильный интернет в форматах 2G/3G/4G и в перспективе 5G.

Формат сотовой связи определяет, в первую очередь, скорость передачи данных.
То есть из практики средние скорости такие:

2G — примерно 30-40 Кб/с в стандарте EDGE.3G — примерно 500-800 Кб/с в стандарте UMTS+4G — примерно 2-5 Мб/с5G — планируется в районе 1 Гб/с, внедрение можно ожидать не ранее 2020 года.

Причем эти скорости будут расти, так как есть теоретический запас по пропускной способности и тот же интернет 3G может выдавать до 21 Мбит/с (более 2 Мб/с), а стандарт 4G — теоретически до 1 Гбит/с (более 100Мб/с), просто технические возможности опсосов пока не позволяют все это реализовать для своих абонентов.

На момент написания статьи самый популярный формат (в Беларуси вообще наиболее скоростной) — это 3G, им покрывается большая часть страны, а 4G только начинает тестирование в Минске, хотя в России уже вовсю эксплуатируются сети стандарта 4G.

Принцип действия репитера

Это устройство является дополнением к антенне. Репитер может помочь там, где работы простой антенны не всегда хватает для качественного улучшения сигнала.

Данный усилитель состоит из двухстороннего приемника, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов. Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении.

Обратите внимание! Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все усилители по своим характеристикам делятся на два различных типа:

Все усилители по своим характеристикам делятся на два различных типа:

• Активные. Представляют собой устройства, работающие за счет усиления сотового сигнала, в котором используются ретрансляторы и бустеры;
• Пассивные. Усиливают сигнал сотовой связи за счет антенн разного типа, а также пассивного ретранслятора.

Звуковые колонки для усиления сигнала

Мало кто может себе представить более простой способ повысить скорость и стабильность интернет-соединения. Положительным моментом представленного способа является отсутствие затрат на комплектующие. В данном случае нет необходимости приобретать или конструировать антенны и усилители. Ориентируясь на многочисленный опыт абонентов и комментарии в Интернете, нужно только установить обычные звуковые колонки ближе к самому модему. В таком случае качество приема сигнала увеличивается на 15-20 %. Не огромный прирост, однако, учитывая отсутствие затрат, дает хорошие результаты при плохом качестве интернет-соединения.

Важно! Колонки должны быть включены в сеть, но если нет желания слушать шум, то можно выключить звук до минимума

Усилитель из медной проволоки

Еще один простой и эффективный способ повышения качества подключения к Сети. Однако тут придется немного поработать, поскольку нужна специальная конструкция. Подойдут простая медная проволока и железная банка, которая будет использоваться в качестве антенны. Последовательные шаги сборки:

1. Купить кусок тонкой медной проволоки длиной 5-6 м.
2. Открыть крышку принимающего сигнал устройства и сделать несколько витков вокруг СИМ-карты.
3. Второй конец проволоки дотянуть до окна.
4. У банки срезать верхнюю крышку, чтобы она стала похожа на бочку. Импровизированная антенна готова.
5. Ко дну банки прикрутить проволоку.
6. Жестянку закрепить на улице и повернуть в сторону ближайшей вышки оператора.

Обратите внимание! Использование усилителя из медной проволоки позволяет улучшить скорость Интернета на 80-90 %

Внутреннее устройство для усиления

Подобный прибор можно собрать самостоятельно или приобрести в готовом виде. Если устройство, которое принимает сигнал, модем или роутер, имеет открытый разъем, то к нему можно подсоединить усилитель для улучшения качества сигнала.

Если разъема нет, то можно обратиться в сервисный центр к мастеру, чтобы он сделал его. Только так потом можно будет подсоединить репитер и улучшить связь. Однако нужно быть готовым к тому, что использовать модем только с внутренней антенной станет невозможно. Поэтому лучше сразу взять старое ненужное устройство.

Перенос модема на другое место с помощью удлинителя

Измените положение модема: поднесите его ближе к окну и закрепите как можно выше. Для подключения ПК и модема используйте удлинительный кабель USB, на одном конце которого нет штекера, а есть сам выход USB, как на компьютере. Рекомендуется использовать кабель длиной не более 3 метров, иначе возможны перебои в подключении.

Приобретите удлинительный USB-кабель, чтобы разместить модем возле окна и подключить его к компьютеру

лучше выбирать качественный удлинитель. С дешевым кабелем USB-модем может не запуститься из-за сбоя питания. По возможности отключите от модема электроприборы (например, микроволновую печь, телевизор и т.д.). Не закрепляйте его возле холодильника. Эта техника будет мешать диапазону.

Подключите модем к разъему USB на удлинительном кабеле

Обратной стороной этого метода является то, что он помогает не во всех случаях. Сигнал может быть усилен только на несколько дБм. Размещать модем на улице не стоит – быстро выйдет из строя. Его рабочая температура составляет 10-40 ° C.

Усиление 3G-модема при помощи USB-кабеля

Из-за волновой природы сигнала его мощность в разных местах может заметно отличаться. Для того, чтобы найти наиболее эффективную зону покрытия, вам придется походить с модемом по вашему дому и найти место, где качество волны будет максимальным. Для лучшей эффективности рекомендуется размещать устройство возле окна, либо вообще на улице. Логично, что с включенным в гнездо стационарного ПК модем нельзя переместить, для этого нам и понадобиться USB-провод.

Практически все современные модемы оборудованы индикаторами , и вы без каких-либо проблем сможете увидеть, где лучше всего размесить устройство для его эффективной работы.

Как показывает практика, наиболее сильный сигнал можно поймать возле окна либо под потолком. Несмотря на это, рекомендуется размещать устройство вне помещения, на стене дома или крыше. Необходимо запомнить простое правило — чем выше, тем лучше!

Стоит учесть, что модемы отлично работают на улице, они невосприимчивы к морозам и дождям. Единственный фактор, который может сказать на эффективности работы данного устройства — перегрев. Как правило, модем перегревается под воздействием прямых солнечных лучшей. Чтобы исключить этот фактор, можно поместить гаджет под козырьком, либо соорудить простенький навес.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Дальше следует припаять антенну к кабелю и подключить её к модему. Пайка проходит следующим образом: к середине антенны с одной стороны припаять центральную жилу, с другой — экран. Затем придвинуть крышку к антенне, можно дополнительно укрепить и изолировать конструкцию клеем или герметиком.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Смена оператора

Возможно, дело в самой сети оператора: вы можете находиться за пределами стабильной зоны покрытия. Откройте официальную страницу своего провайдера — на своих ресурсах операторы размещают карты покрытия для 3G и 4G. Например, если у вас МТС, перейдите на эту страницу. Посмотрите, находится ли ваш город и район в зоне стабильного сигнала.

Ознакомьтесь с картой покрытия вашего оператора — возможно, вы находитесь в слабой зоне

Если вы вне зоны или на границе, возможно, лучшим решением станет смена оператора. При выборе новой компании отталкивайтесь, опять же, от карт покрытия и главное — от отзывов абонентов.

Усиление сигнала своими руками

Чтобы ускорить процесс серфинга в сети Интернет при беспроводном мобильном соединении, требуется купить и установить специальное оборудование. Оно состоит из нескольких различных компонентов:

• репитер, или двухсторонний усилитель, представляет собой промежуточное звено, которое получает и обрабатывает все сигналы, улавливаемые антенной;
• антенна — устройство, которое монтируется на крыше здания или внутри помещения;
• коаксиальный кабель для передачи данных между соединяемыми устройствами;
• разветвитель для провода, коннекторы.

Обратите внимание! В перечне указано только оборудование для усиления сигнала. Для настройки Сети нужны еще модем, СИМ-карта оператора

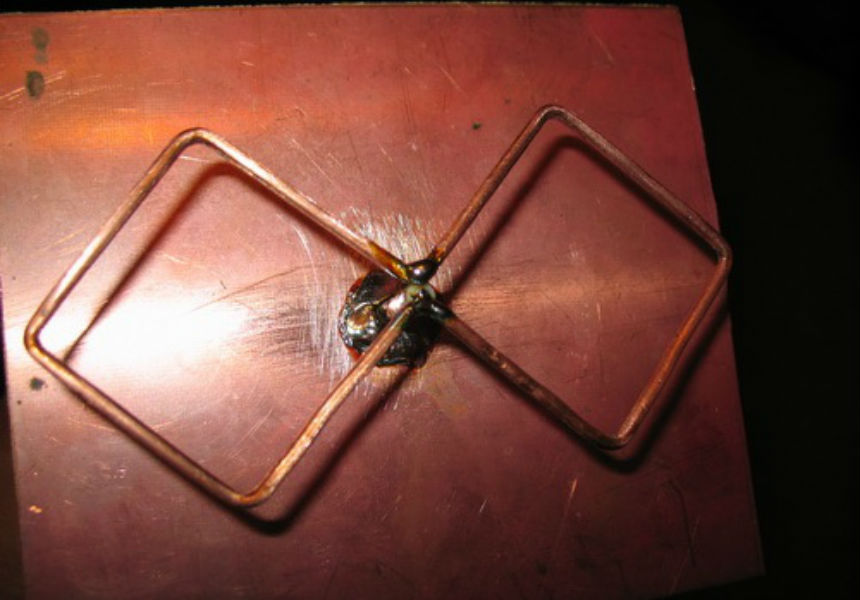

Антенна Харченко для 4g модема своими руками

Антенна Харченко, или горизонтальная восьмерка, является наиболее простой в изготовлении, притом довольно эффективной для увеличения мощности принимаемого сигнала.

Конструкция Харченко

Для самостоятельного изготовления требуются следующие основные материалы:

• Отрезок медной проволоки диаметром 2-2.5 мм;
• Лист тонкого металла или фольгированного текстолита размером 120х120 мм;
• Отрезок тонкого коаксиального кабеля с волновым сопротивлением 50-75 Ом.

Самодельная антенна Харченко состоит из двух элементов:

• Вибратора;
• Рефлектора.

Изготовление вибратора

Вибратор является основным элементом для приема и передачи электромагнитных волн. Его размеры должны точно соответствовать рабочей частоте.

Рефлектор (отражатель) формирует направленные свойства антенны, повышая коэффициент усиления в направлении приема и снижая уровень помех с остальных направлений.

Размеры элементов антенны для 4G интернета зависят от частоты сигнала. В качестве примера можно рассмотреть устройство, работающее на средней частоте 2600Гц. Длина волны составляет 115 мм. Таким образом, сторона квадрата, с учетом толщины провода, должна составлять 28.9 мм. Внутренние стороны делаются несколько короче для того, чтобы углы квадратов не соприкасались и образовывали промежуток для подключения кабеля.

Изготовление рефлектора

Для рефлектора берется лист проводящего материала (это сталь или односторонний фольгированный текстолит) размером 120х120 мм. Предпочтительнее взять фольгированный материал, поскольку медь обладает меньшим удельным сопротивлением, и антенна для модема своими руками будет иметь лучшие эксплуатационные характеристики.

Строго посередине рефлектора сверлится отверстие по диаметру коаксиального кабеля (обычно 4-6 мм). По углам сверлятся отверстия ближе к краям для крепления собранной конструкции на мачте или поверхности.

Соосно отверстию термоклеем либо иным способом крепят пластмассовую втулку для крепления вибратора. Высота втулки должна составлять 13 мм.

Сборка антенны 4G

К средней части вибратора припаивают коаксиальный кабель, центральную жилу к одной стороне, оплетку – к другой. Второй конец кабеля продевают в отверстие втулки и рефлектора. Далее вибратор приклеивают средней частью к втулке.

Длина кабеля зависит от предполагаемого расстояния между антенной и модемом. На втором конце кабеля необходимо припаять разъем, соответствующий ответной части USB модема. К примеру, ЮСБ модем Мегафон или Билайн использует разъемы типа MS156. Разъемы роутера или маршрутизатора обычно выполняются по стандарту SMA.

Разъемы SMA и MS156

Никакая самая мощная антенна не повысит качество приема, не даст устойчивый коннект, если не будет направлена точно в сторону передающей аппаратуры.

Выбираем оборудование

И так: оператор выбран, БС найдена и определены параметры установки. Только на этом этапе (и никак раньше) нужно начинать подбор комплектующих. Если предварительных изысканий не сделать, есть риск купить что-то не то. К примеру, многие покупая антенну из списка «лучшие усилители интернет сигнала для дачи» забывают о поддерживаемых частотах. Тем самым рискуя попасть под несовместимость купленного оборудования с выдаваемым сигналом оператора.

Помимо самой антенны, подробного анализа при выборе заслуживает и весь комплект:

• кабельная сборка;
• крепления;
• модем;
• роутер.

Конечно, в качестве страховки можно заранее купить широкополосное оборудование, поддерживающее весь спектр частот и с максимальным дБи. Это также позволит свободно переключаться между несколькими операторами, в случае их покрытия требуемого участка местности в деревне. Подобных готовых комплектов усиления на сайтах интернет магазинов представлены сотни: под разные условия и бюджет. Но не стоит забывать о финансовой стороне вопроса, которую мы пытаемся сделать как можно несущественной.

Форм-фактор

Выбор форм-фактора существенной роли не играет. Поэтому можно смело брать то, что находится ближе и является более доступным. Вне зависимости от типа: «панелька», Yagi или «тарелка», при правильной настройке можно получить хорошее качество приема.

При покупке важнейшим параметром, на которой стоит обратить внимание, является диаграмма направленности. Антенны типа «волновой канал» требуют более точного ориентирования на базовую станцию, но и мощность обеспечивают выше

«Панельки» не столь мощные, но могут располагаться с некоторой погрешностью и дают возможность переключаться между 3G и 4G сетями. Подобная тасовка может быть весьма кстати, когда речь идет о работе с большими потоками информации.

Как измерить

Смартфоны, которые работают при поддержке операционной системы «Андроид» получили наибольшее распространение во всем мире. При помощи такого гаджета, можно измерить сигнал, который получает устройство.

Мобильные устройства и сигнал, который на них подается от базовой станции, осуществляется при помощи радиоволн, функционирующих в AM/FM диапазонах. Единицей измерения указанного показателя является децибел. Любой планшет или телефон, который подключен к интернету от сотового оператора, работает при поддержке такого стандарта. Уровень сигнала измеряется в отрицательном порядке и составляет от −50 до −120 децибел. При этом, −50 предоставляет максимальное качество, а −120 — зона, где он отсутствует полностью.

Узнать, какое количество Дб ловит конкретный телефон на «Андроиде», может любой владелец такого устройства. Для этого следует выполнить: «Настройки» — «О телефоне» — «Общая информация» — «Уровень сигнала».

Обратите внимание! Указанный путь может отличаться, названия разделов могут быть иными. Все зависит от версии операционной системы, производителя и марки устройства

Как усилить 3G и 4g сигналы

Многие пользователи смартфонов часто спрашивают, как на телефоне или модеме усилить сигнал 4G. Усиливать его можно несколькими способами: воспользоваться сторонним программным обеспечением или собрать самодельную антенну.

На телефоне

Чтобы произвести усиление сигнала на смартфоне, необходимо воспользоваться специальным программным обеспечением — InternetSpeedMaster. С его помощью изменяются параметры системных файлов, которые отвечают за прием антенной сигнала сотовой связи.

Программа InternetSpeedMaster

Обратите внимание! Для использования программы понадобится установить права суперпользователя. Чтобы этого не делать, можно скачать аналогичную утилиту Kingoroot. Инструкция:

Инструкция:

1. Скачать приложение на телефон из проверенного источника.
2. Установить на системный диск и дать разрешение на доступ к файлам и параметрам ОС.
3. Затем дать разрешение на использование прав суперпользователя.
4. Нажать на кнопку «ApplyPatch» и выполнить перезагрузку устройства.
5. После проделанных действий качество приема сотовой связи улучшается в несколько раз.

Также можно воспользоваться способом усиления сигнала при помощи покупки и установки специального устройства, которое носит наименование внешняя антенна 4G для смартфона:

1. Необходимо взять 4G модем и выполнить его подключение к беспроводному маршрутизатору.
2. К модему подключается антенна и выводится на крышу дома с помощью USB-кабеля.
3. При помощи креплений кронштейн для антенны закрепляется на крыше или стене.
4. После этого производится подключение самой антенны.

Обратите внимание! Благодаря этому принимаемый смартфоном сигнал увеличивается в несколько раз и тем самым возрастает скорость соединения с Интернетом

На модеме

Есть несколько способов увеличить сигнал 4G на модеме:

• чтобы избежать естественных преград для сигнала, необходимо установить приемник радиоволн на открытой местности, а не в помещении. Хорошим вариантом будет крыша дома или крыльцо;
• покупка или самостоятельное изготовление антенны, которая позволит принимать больше радиоволн. Рекомендуется приобрести изделие в магазине, так как устройство, изготовленное своими руками, не обеспечивает 100 % увеличение сигнала.

Антенна для модема

Что такое антенна Харченко и как она работает

Так называемая антенна Харченко, которая предназначена для 3G модема, является самодельной моделью. В ее устройстве нет ничего особенно сложного. Зигзагообразная конструкция была предложена ученым К.Харченко еще в 1960-е гг. Сегодня она достаточно популярна среди радиолюбителей не только благодаря своему простому устройству, но и отличной повторяемости, а также широкополосности. Последнее преимущество особенно хорошо относится к спиральной конструкции.

По собственному устройству модели могут достаточно сильно отличаться. Исходя от величины пластины, частотность конструкции значительно изменяется. Заодно нужно учитывать, что самодельные антенны могут включать в себя предметы, выполненные из пластика и металла.

Антенна для модема бывает разных видов. Наиболее простая – это — всенаправленная. Она может осуществлять прием и передачу сигнала во всех направлениях одинаково интенсивно. В частности, такой может быть простой четвертьволновой вибратор. Если пояснять упрощенно, это кусок провода, который обладает протяженностью четверть волны того сигнала, что принимается.

Секторная антенна может осуществлять ограничение излучения в конкретном секторе. В частности если за всенаправленным устройством выставить железный лист, то получится секторная конструкция. Ее сектор составит 180 градусов. Подобный железный лист называют экраном.

Наиболее эффективной является направленная конструкция. Благодаря правильному выбору экранной кривизны можно сделать узконаправленный луч, который будет излучать радиоволна.

Главные антенные узлы это:

• вибратор, на который происходит индуцирование, наведение волны электромагнитных колебаний, которые посылаются передатчиком сотового оператора;
• кабель вместе с узлом согласования, передающий индуцированный сигнал непосредственно от вибратора;
• узел сигнальной передачи с кабеля прямо на модемный вход;
• рефлектор, который устраняет помехи, а также отраженные сигналы для повышения приемной мощности.

Антенна Харченко собственными руками является превосходным приспособлением для всех, кто стремится обладать качественной связью без необходимости затрачивать крупные средства. Ее весьма просто изготовить даже обычному человеку, не обладающему соответствующими профессиональными навыками. Результат в действительности превосходный. Подобная конструкция прослужит на протяжении длительного времени.

Усилитель

Для выбора максимально эффективного по всем показателям усилителя интернет-сигнала 3G, 4G для дачи или дома нужно знать основные отличия и типы существующих приборов.

Усилители, производимые или созданные вручную, по своим характеристикам делятся на два различных вида:

• Активные. Данные устройства работают за счет усиления сотового сигнала с помощью специального оборудования: репитера, усилителя, ретранслятора;
• Пассивные. Данный тип представляет собой усилитель сигнала сотовой связи, в котором отсутствует активное устройство. Он основывается на применении различного типа антенн и пассивного ретранслятора.

Простые и MIMO

Если просто расшифровать название технологии, то получится «наличие нескольких каналов входа и выходы данных». Следует внимательно подбирать такие усилители, в связи с тем, что не все операторы, предоставляющие передачу данных, поддерживают этот формат. Подобные приборы дают возможность получить намного большую скорость работы в Сети, которая достигает до 100 Мбит/с. Подобные усилители состоят из двух антенн, которые смонтированы в одном корпусе на небольшом расстоянии. Одновременно работают обе части, каждая из которых передает информацию по отдельному проводу.

Обратите внимание! Именно такой принцип работы обеспечил столь высокую скорость передачи данных

Уличные или внешние

Данная категория представляет собой более улучшенные и современные антенны для усиления сигнала. Принцип их работы заключается в установке антенны снаружи и подключения ее к внутреннему модему или другому принимающему данные устройству. В основном такая система подразумевает работу без усиливающего прибора или репитера.

Комнатные

Это простая антенна, которая повышает скорость и стабильность соединения, однако устанавливается внутри помещения. Данное устройство является так называемым рефлектором-отражателем и имеет выход сразу на модем через провод USB. Реальное улучшение качества сигнала можно получить только за счет установки комнатной антенны на подоконник у окна, иначе она будет ловить сигнал почти так же, как и любой телефон пользователя. Если разобрать пластмассовый корпус устройства, то можно увидеть тонкую фольгу. Эффективность такого прибора вызывает сомнения.

Обратите внимание! Использование комнатного усилителя равноценно простой установке модема на подоконник. Эффективность антенны немного выше только благодаря большему размеру приемника

Встроенные устройства

До сих пор все перечисленные усилители работали в виде комплекта отдельных устройств, которые в сборе образуют систему. В представленном случае получается отдельный интернет-центр, где в одном приборе заключены антенна, модем и усилитель. Кроме этого, в них входят роутеры, которые после приема и усиления сигнала раздают их на несколько девайсов пользователя.

Всенаправленные, направленные, секторные

Как можно понять из названий, это типы антенн и усилителей с возможностью направления в одну сторону или устройства, способные осуществлять прием сигнала одновременно с нескольких сторон.

Узкополосные и широкополосные

Разница заключается в том, что узкополосные способны работать только в одном диапазоне частот. Аналогичные широкополосные принимают сигнал в нескольких, а также автоматически переключаются между диапазонами и обеспечивают более стабильную передачу данных.

Репитеры

Обратите внимание!  Репитер является дополнением к антенне. Он может помочь там, где работы простой антенны не всегда хватает для улучшения сигнала

Состоит из двухстороннего репитера, внешней и внутренней антенны, кабельного разветвителя, кабеля и разъемов. Принцип работы репитера заключается в усилении сигнала MS-BS и в обратном направлении BS-MS. То есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента. Все эти процессы совершаются с использованием антенны, которая улавливает все сигналы.

Антенна для еты с применением банки из алюминия

Усилитель сигнала для Yota 4G можно очень просто изготовить из алюминиевой банки. Правда, он будет совершенно бесполезным в условиях чересчур слабого сигнала, но для стабилизации устойчивости соединения — отличный вариант. Такая самодельная внутренняя антенна для Yota 4G не подходит для установки вне помещения.

Чтобы сделать такую конструкцию, надо в боковой части банки из-под напитков вырезать отверстие по размеру модема. Расстояние от центра выемки до дна сосуда составляет 38-40 мм. Точную цифру можно рассчитать с помощью специального калькулятора, который легко находится в поисковике. Модем просовывается в отверстие и крепится с помощью клея-пистолета.

https://youtube.com/watch?v=qQsN7Ke0Aj4

Прием сигнала с передающего центра на усилитель должна осуществляться с минимальным количеством помех. При его настройке необходимо менять глубину размещения устройства в банке и поворачивать импровизированную антенну в сторону вышки, чтобы добиться оптимального результата.

Способы усиления сигнала модема

К самым популярным относят:

• Установка ПК или ноутбука с модемом вблизи окна;
• Использование USB-удлинителя и расположение модема на подоконнике или вовсе на улице;
• Создание рефлектора, т. е. устройства, усиливающего сигнал (некоторые умельцы мастерят его из кастрюль и дуршлагов, кто-то использует звуковые колонки и резонанс частот);
• Применение заводского усилителя 3G или 4G сигнала (средняя стоимость 1000-2000 рублей).

Каждый из перечисленных способов может улучшить качество сигнала на 10-30%. Нельзя исключать и полного отсутствия результата. Например, длинный USB-удлинитель может привести к тому, что модему будет не хватать питания, и он вовсе перестанет определяться компьютером.

Действенным, но дорогостоящим решения является репитер. Это усилитель именно 3G или 4G сигнала. Его несомненное преимущество заключается в том, что он увеличивает скорость передачи и обработки данных не только конкретного модема, но и нескольких устройств. При его функционировании в радиусе до 50 м также будет лучше работать сотовая связь. Рекомендуем приобретать репитер для улучшения сигнала в подвалах или на цокольных этажах.

Эффективным и бюджетным способом усиления сигнала модема является и специальная антенна, которую совсем несложно сделать самостоятельно. Рассмотрим несколько примеров.

Как произвести предварительный расчет

Для качественной работы антенны в любом месте требуется предварительный расчет ее параметров. Устройство состоит из нескольких частей:

• вибратора;
• провода антенны;
• блока передачи сигнала;
• отражателя.

Требования к вибратору

Материалом для производства этой части служит медь или алюминий. Они стойки к коррозии и обладают хорошим вибрационным эффектом. Размеры представленной части совсем небольшие, а материал мягкий, поэтому соединение с проводом проводится методом пайки. Поперечное сечение находится в пределах 5-7 мм, а его диаметр должен превышать 3 мм.

Обратите внимание! Кроме этого, важно соблюдать симметрию квадратов и боковых поверхностей

Провод

Для приема мобильного сигнала требуется определенный размер противодействия волны. Это значение должно составлять 55 Ом или 80 Ом. Во избежание потерь мощностей требуется провод с минимальным сопротивлением. Он имеет множество положительных сторон, выдает максимальные электронные данные, имеет небольшую потерю сигнала и подходит по габаритам для соединения с вибратором.

Рефлектор

Это наибольшая по габаритам часть устройства. Имеет непосредственное влияние на прием сигнала. Рефлектор можно сделать из металлической пластины. Если подобной под рукой нет, то подойдет даже дно старой кастрюли или обмотанная фольгой часть картона, а лучше фанеры. Некоторые умельцы создают небольшие отражатели из обыкновенного компакт-диска, к которому крепится модем, улавливающий усиленный сигнал.

Важно! Размер рефлектора должен быть сопоставим по масштабу с габаритами вибратора

Смена оператора

Возможно, дело в собственной сети оператора – вы можете оказаться вне зоны стабильного покрытия. Откройте официальную страницу вашего провайдера: операторы публикуют карты покрытия для 3G и 4G на своих ресурсах. Например, если у вас МТС, перейдите на эту страницу. Убедитесь, что ваш город и область находятся в зоне сильного сигнала.

Проверьте карту покрытия вашего оператора – возможно, вы находитесь в слабой зоне

Если вы находитесь за пределами области или на границе, лучшим решением может быть смена оператора. Выбирая новую компанию, начните заново с карт покрытия и, самое главное, с отзывов подписчиков.

Похожие записи:

M9 — user manual Чайный бизнес, изготовление эксклюзивного чая своими руками. натуральный напиток Как провести замену унитаза: демонтаж старого и установка нового своими руками Жидкие обои: определение, виды, плюсы и минусы, цвет, дизайн, сочетания, уход Как усилить сигнал wi-fi роутера Зачем, чем и как правильно производится гидроизоляция бетонного бассейна?
