Как вынуть провода из соединительной колодки (фишки) электропроводки автомобиля

Содержание

Виды разъемов

В зависимости от производителя автомагнитолы разъем и фиксатор имеют различную конфигурацию. В конструкции магнитол Pioneer применялся штекер типа М16, имеющий сложную геометрическую форму для обеспечения установки только в одном положении. Оборудование Prology оснащается широким прямоугольным разъемом с небольшой высотой.

Стандартный евроразъем состоит из 2 секций, соединенных перемычкой или выполненных раздельно. На одной части располагаются силовые провода питания головного устройства, подведенные от аккумуляторной батареи, кузова автомобиля и замка зажигания. Жгут проводки отвечает за дополнительные функции магнитолы — изменение громкости в зависимости от скорости движения или приглушение звука при поступлении телефонного звонка.

Секция питания обозначается на электрических схемах литерой А, распиновка зависит от модели магнитолы. При использовании раздельных штекеров силовая секция оснащается колодкой из пластика коричневого цвета. Коммутационные кабели имеют изоляцию разного цвета, что позволяет разобраться в схеме подключения.

Цветовая гамма изоляции стандартна для большинства автомобилей, но возможны исключения.

Другая половина обозначается буквой В, предназначена для коммутации магнитолы с громкоговорителями. Если проводка оснащена индивидуальными штекерами, то разъем для колонок выполняется из пластика черного цвета. Форма черного и коричневого штекера идентична, что может привести к ошибке при подключении, поэтому ряд производителей выполняет на деталях направляющие пазы, которые исключают некорректный монтаж.

Существуют головные акустические устройства с 3 штекерами подключения или с общим разъемом, имеющим нестандартную форму, такой объединяет в себе колодки типа евро и специальный штекер. Дополнительный элемент используется для разводки линейного выхода на штатной магнитоле или для подключения дополнительного навигационного оборудования.

Что лучше использовать, скрутку или Ваго

При прокладке проводки и подключении электрики ваго и по сей день конкурирует с таким способом соединения проводников как скрутка. Чтобы определиться, чем лучше пользоваться — скруткой или вагами, нужно рассмотреть преимущества каждого из способов соединения.

Преимущества Ваго перед скруткой


С помощью Wago даже большое количество проводов легко и быстро монтируются Основные плюсы таких клеммников по сравнению со скрутками:

  • Быстрота монтажа – используя ваги электрические, ускоряют процесс прокладки проводки, подключения осветительных приборов. При наличии специализированного инструмента для зачистки изоляции (стриппера) соединение при помощи зажима двух проводников займёт менее 5 секунд.
  • Удобство — при помощи такого зажима можно собрать необходимый участок электрической цепи, быстро подключить осветительный прибор.
  • Простота использования — соединить провода вагами сможет без инструкции каждый домашний мастер.
  • Безопасность – соединенные таким способом проводники надежно защищены от окисления и воздействия влаги.
  • Возможность разборки – при необходимости собранное с использованием зажимов соединение быстро и без усилий разбирается.

Также собранное при помощи таких зажимов соединение будет занимать мало места, и выглядеть эстетичнее, чем замотанная изолентой скрутка. Это преимущество ваги перед скруткой ощутимо при использовании силового кабеля с большим сечением.

Преимущества скрутки перед зажимом Wago

Немногочисленные преимущества скрутки перед вагами — дешевизна подобного соединения, устойчивость к экстремально большим нагрузкам – при превышении электрических характеристик зажимной контакт ваги нагревается сильнее, чем у скрутки, что приводит к обгоранию изоляции и самого корпуса устройства.

Также использование скрутки предпочтительнее, нежели поддельных зажимов сомнительного качества — чтобы разобраться в том, как вытащить провод из поддельного клеммника wago, приходится разобрать клеммник.

Лада Калина Универсал космос › Бортжурнал › Съемник для клемм, как вынуть клемму из колодки

Все началось тогда, когда захотелось поставить на батину машину климат калина 1 и даже скорей всего кондер панасоник с тем условием что все должно быть максимально штатно. На авто было приобретено 4 жгута проводов от аналогичной машины, но с кондером. Было принято решение аккуратно извлекать из жгутов нужные пины с проводами и прокладывать паралельно существующей проводке для упрощения задачи. Вопрос встал о том а как эти пины выковыривал крупные еще как то можно мелкими отверткой и прочим а с мелкими беда. Быстрый поиск показал наборы съемников по 7000р… Печаль, но после продолжительного гугления нашел на Али вот такие съемники. Цена с доставкой около 200 рублей. Две недели простоя и вчера получил их, сразу испытал в деле. Справляются с задачей на ура, рекомендую всем кому предстоит извлекать клеммы из колодок. Авто Разъем Терминала Добычи Забрать Обратно Иглы Разъем Жгута Проводов Обжимные Pin Ремонт Набор Инструментов ATC006 s.aliexpress.com/2yUn6FnQ (from AliExpress Android)

Ремонт разъёмов и контактов автомобилей Skoda

Рекомендуемый комплект съёмников и приспособлений

Для соблюдения стандартов Skoda при ремонте разъёмов и контактов необходимо использовать рекомендованный изготовителем комплект съёмников, например, VAS 1978/35, а также дополнительно комплект S 506840V (или комплекты съёмников S 506815V и S 506 825V, рекомендуемые для ремонта разъёмов и контактов при использовании набора Skoda S 504500V).

Общие указания по извлечению контактов с помощью рекомендуемых съёмников:

Определить, зафиксирован ли снимаемый контакт вторичным фиксатором (если да, то сначала разблокировать вторичный фиксатор рекомендуемым образом).

Выбрать правильный и полностью исправный инструмент, предназначенный для разблокировки и извлечения контактов данного типа.

Извлечь контакт без усилия (минимальное усилие может потребоваться для разблокировки язычка фиксатора), следя за тем, чтобы не повредить при этом корпус разъёма.

Для облегчения разблокировки при разблокировке слегка надавить на контакт в противоположном направлении (не тянуть!).

Осторожно ввести съёмник до конца канала в разъёме (в некоторых случаях до упора), слегка нажать на съёмник и извлечь контакт, слегка потянув за него (не прилагая почти никакого усилия). Использование комплекта съёмников для разблокировки и извлечения контактов с проводами из корпуса разъёма

Использование комплекта съёмников для разблокировки и извлечения контактов с проводами из корпуса разъёма

Разблокировка вторичных фиксаторов

Перед разблокировкой основного (первичного) фиксатора, удерживающего контакт в разъёме и извлечением контакта сначала необходимо разблокировать так называемый вторичный фиксатор. Для этой операции нужно использовать только предписанные для данного типа контактов приспособления или съёмники (см. указания в руководстве по эксплуатации соответствующего комплекта съёмников).

а) Извлечь стопорную скобу.

Иногда вторичный фиксатор разблокируется уже самим смещением стопорной скобы на несколько миллиметров (т. е. небольшим вытягиванием скобы). В таких случаях полностью извлекать стопорную скобу из корпуса разъёма не требуется.

CrnnopHafl CKo6a -APYrolll np1t1Mep pa36noK1t1pOBK1t1.

Источник

Автомагнитолы без штекера: определяем распиновку

Более сложной проблемой можно считать следующий вариант. Когда штекер подключения к плате просто отсутствует, вместе с документацией. Что в этом случае делать? Для этого есть один из рабочих способов решения проблемы. Фишка для подключения автомагнитолы может быть утеряна, расположение пинов недоступно, при этом можно определить правильную схему.

Разъемы автомагнитол

Это можно сделать в любой магнитоле, как в элитных – JVC, Pioneer, Sony, так и брендовых, например, у Тойоты. Определить расположение пинов у магнитолы известного бренда проще, чем у неизвестных. Такая же ситуация с отечественными ВАЗами. Распиновку можно свободно найти в интернет.

Проблему составляют автомагнитолы с экзотическим производителем, и таким же экзотическим разъемом. Причем в отдельных случаях разъем может отличаться не только у моделей, но и партий. Для этих целей потребуется мультиметр, который нужно будет подключить и «прозвонить» контакты.

Определяем провода питания

Сначала нужно найти провода питания: «желтый» и «черный». Желтый провод ищется следующим образом. В большинстве случаев штырьки питания «желтый» и «черный» идут большего диаметра и хорошо выделяются среди других. Но иногда этого может и не быть.

Провода питания

«Минусовой» обычно закольцован на корпус автомагнитолы, соответственно, если один контакт мультиметра присоединить к корпусу, другой к выводу. «Минус» даст прозвон контакта. Другой будет «плюсом».

Поиск управляющего красного провода

Для поиска управляющего «красного» провода потребуется подключить резистор 500-800 Ом. Используйте также 12 В блок питания, минусовой провод подключите к корпусу, плюсовой к определенному в пункте выше плюсу. Включите блок питания. Затем один выход резистора подключите на плюс, другой – ко всем оставшимся контактам, но уже на плате из-за ограниченной длины резистора. На нужном контакте у вас включится автомагнитола.

Выводы к динамикам

Дальше требуется найти выводы, идущие к динамикам. Обычно их выводят на контакты:

  • передняя левая, передняя правая;
  • задняя левая, задняя правая.

Речь идет о парных контактах в начале или конце разъема. На плане нужно найти микросхему усилителя. Выводы к динамикам можно определить по ширине дорожек, они обычно одни из самых широких. С помощью мультиметра определяется, какой правый динамик, какой левый. Это хорошо прокомментировано в видео, в котором показаны все упоминаемые элементы микросхемы и доступно рассказывается о характере разъема и способах его восстановления.

Мультиметр

Особенности

Итак, подведем итоги. Прежде всего, всегда есть возможность пользоваться евроразъемом и забыть о сложностях перехода с уникальной схемы. Если он отсутствует, расположение контактов определяется опытным путем, с помощью прозвона контактов. Сначала находится питание, затем управляющий провод, после – динамики. После определения всех контактов фишка для подключения магнитолы делается самостоятельно.

У брендовых автомагнитол таких, как фирменная Тойота, или JVC имеются в открытом доступе все типы штекеров. К ним также может быть приобретен для подключения переходник ISO.

Разьемы на Автомагнитолы

Заключение

Описанным способом можно спокойно подключить магнитолу без фишки, это дает возможность реанимировать практически любое устройство без штекера. Эта возможность помогает сэкономить на покупке более дорогих моделей, продаваемых не укомплектованными. Процесс восстановления не вызовет сложностей даже у людей без опыта в области электротехники и электроники.  Подключить можно все самостоятельно, это является огромным достоинством, предложенного способа.

Предлагаем посмотреть полное видео на эту тему, после просмотра станет понятна любая фишка на магнитолу Пионер или Тойота.

Как сделать выход самому

Владелец транспортного средства может самостоятельно установить или заменить штекер:

  1. Приобрести в магазине радиотоваров разъем ISO, соответствующий штекеру на корпусе головного устройства. Если на магнитоле установлен пучок проводов, то приобретается колодка, пригодная для коммутации с ответной частью на проводке авто.
  2. При помощи тестового прибора определить кабели, отвечающие за подачу напряжения на блок питания магнитолы. Провода имеют увеличенное сечение и защищены изоляцией красного и черного цвета. При установке штекера на магнитолу следует кратковременно подать напряжение 12 В на найденные кабели, что позволит убедиться в работоспособности устройства.
  3. Разделить провода громкоговорителей, определив по электрической схеме машины направление разводки. При подключении динамиков запрещается соединение отрицательного провода в общую магистраль или подключение его к кузову автомобиля. Подсоединенные по такой схеме устройства работают с перегрузкой и не обеспечивают качественной передачи звука.
  4. Среди оставшихся проводов найти кабель, отвечающий за работу антенны.
  5. Распределить кабели по контактам штекера в соответствии с назначением. В новом разъеме имеются специальные стержни, к которым прикрепляются оголенные концы проводов. Для соединения используется специальный обжимной инструмент, обеспечивающий надежный контакт.
  6. Соединить жгуты проводки и проверить работоспособность головного устройства и акустики в различных режимах воспроизведения.

Возможно приобретение штекера с уже установленными проводами, снятого с разбитого автомобиля или вышедшей из строя магнитолы. После выяснения предназначения выполняется соединение кабелей обжимными трубками. Место стыка защищается изоляционной лентой или термоусадочной трубкой. Излишки длины кабелей собираются в бухты, которые затем фиксируются пластиковыми хомутами. Установленный жгут не должен иметь контакта с задней крышкой магнитолы, которая используется как радиатор усилителя.

Выполнение работ требует минимум инструментов и навыков. Если владелец автомобиля не уверен в собственных силах, то рекомендуется обратиться в сервисный центр, занимающийся монтажом акустического оборудования.

Как вытащить магнитолу без ключей

Популярный вариант демонтажа штатных магнитол –ключи от других устройств. Также можно снимать при помощи пластин, стержней, монтажной ленты.

Какие инструменты понадобятся

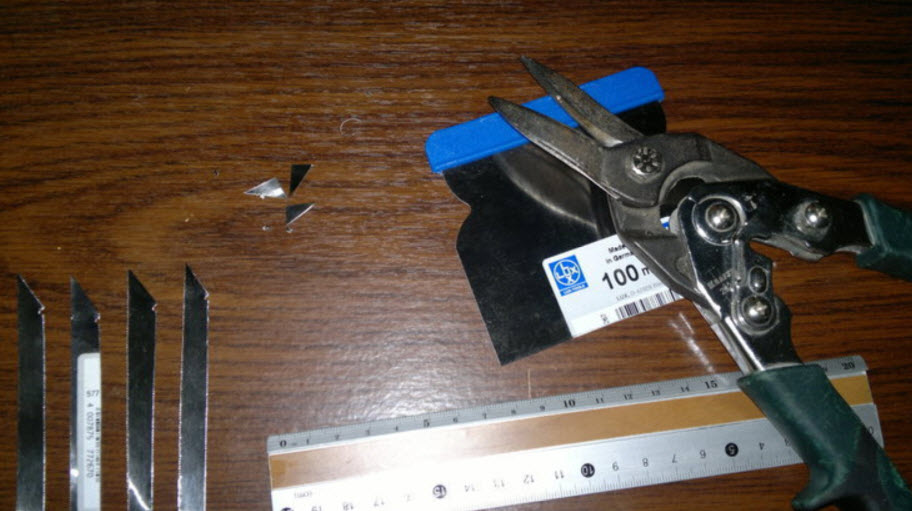

Для работы понадобится два куска стальной полосы длиной 30 см и шириной 1 см. Также стоит пользоваться защитными перчатками. Может понадобится нож.

Процесс снятия

В случае применения стальных пластин шаги будут следующими:

  • Первым делом вставляют в щель для ключей на магнитоле первую пластину;
  • Далее вставляют вторую пластину;
  • Две пластины сводят к центру устройства и тянут автомагнитолу на себя.

Часто случается так, что неопытный автовладелец не может с первого раза подцепить защелки. Если не получилось, то процедуру стоит повторить.

Еще один популярный способ – снятие с некомплектными ключами от других устройств.

Это делается следующим образом:

  • Берут ключи от других устройств;
  • Засовывают в отверстие до упора;
  • Разводят ключи в разные стороны;
  • Спокойно достают устройство.

Если пластины или ключи найти не удалось, то можно воспользоваться стержнями от авторучки – нужно четыре стержня.

Этот способ хорошо подходит для иномарок:

  • Ищут четыре стержня от шариковой ручки;
  • Вставляют их по периметру головного устройства;
  • После этой манипуляции магнитолу можно будет вытащить.

Стержни устанавливают по очереди, но самое главное, что стержни нужно вставлять не в щели между приборной панелью и устройством, а в специальные отверстия.

Именно в этих отверстиях находятся защелки, которые сработают при засовывании в них любого предмета.

Можно попробовать оригинальную технологию. Этот способ больше применим для магнитол с навигаторами:

  • Вырезают из монтажной ленты две полосы – ширина 8 мм, длина составляет 10 мм. Толщина ленты – не более 1 мм;
  • Полоски вставляют в отверстия до упора;
  • Аккуратно разводят в стороны и освобождают крепежные зажимы;
  • Достают магнитолу их шахты, но отпускать ее нельзя.

Важные моменты

Любые действия, особенно с использованием стальных полос и других нештатных инструментов, стоит проводить максимально аккуратно.

Если магнитола закодирована, то перед работами не нужно отключать клеммы АКБ

При извлечении устройства важно не только достать его, но и не повредить при этом коннекторы

Видео

На видео автор показывает популярные способы снятия магнитол без специальных приспособлений. Можно подробно посмотреть, как это делается.

Как правильно снимать магнитолу

Прежде всего, следует отметить, что для снятия подобных устройств зачастую требуются специальные ключи для магнитолы. Не трудно догадаться, что обычно таких ключей у рядового автолюбителя просто не оказывается под рукой (машина уже приобретена с установленным головным устройством, ключи утеряны и т.п.).

В подобной ситуации необходимо знать, как снять магнитолу без ключей

При этом важно аккуратно вынуть автомагнитолу, чтобы избежать повреждения элементов передней панели. С учетом того, что существует несколько типов разных магнитол, которые отличаются по размеру (1 или 2 DIN), а также имеют разные типы креплений, необходимо отдельно учитывать целый ряд нюансов

Первое, от особенностей крепления будет зависеть и способ снятия устройства.

Другими словами, нужно сначала разобраться, как устройство крепится в панели. Обычно магнитолы могут быть зафиксированы парой боковых креплений-фиксаторов, а также есть вариант крепления на защелках (обычно 4 штуки), расположенных сбоку и сверху корпуса магнитолы.

Сама магнитола может крепиться напрямую в нише, то есть устройство прикручивается саморезами или винтами, которые крепят магнитолу к специальным кронштейнам. Второй вариант крепления — защелки на монтажной рамке. В этом случае корпус магнитолы вставляется в металлическую рамку-переходник, а сама рамка вставляется в панель и крепится к ней.

Монтажная рамка магнитолы имеет выступы и пазы, отверстия для саморезов или винтов, чтобы надежно закрепить рамку в нише. На самом корпусе магнитолы также есть защелки, то есть происходит фиксация после того, как магнитола будет вставлена в ранее установленную и закрепленную монтажную рамку.

Чтобы при снятии магнитолы отсоединить фиксаторы, требуются ключи, которые идут в комплекте с магнитолой. Такой ключ в виде стального стержня или стержня с ручкой нужно вставить в специальные отверстия, которые выполнены в передней части магнитолы.

Еще добавим, что штатные магнитолы обычно прикреплены болтами к кронштейнам. Сами кронштейны спрятаны под пластиковыми накладками возле ниши для магнитолы. По этой причине нужно быть готовым к тому, что такие накладки нужно будет аккуратно снять.

Кстати, производители не стремились усложнить процесс снятия магнитолы для владельца авто. Основная причина использования ключей, защелок и фиксаторов заключается в том, что необходимо защитить магнитолу от кражи.

Теперь перейдем непосредственно к снятию (если ключ для снятия магнитолы имеется). Вполне очевидно, что при наличии ключа проблем не возникает. Достаточно, знать, как снять панель магнитолы, затем демонтировать пластиковую накладку (можно поддеть пластиковым шпателем или аккуратно отщелкнуть плоской отверткой).

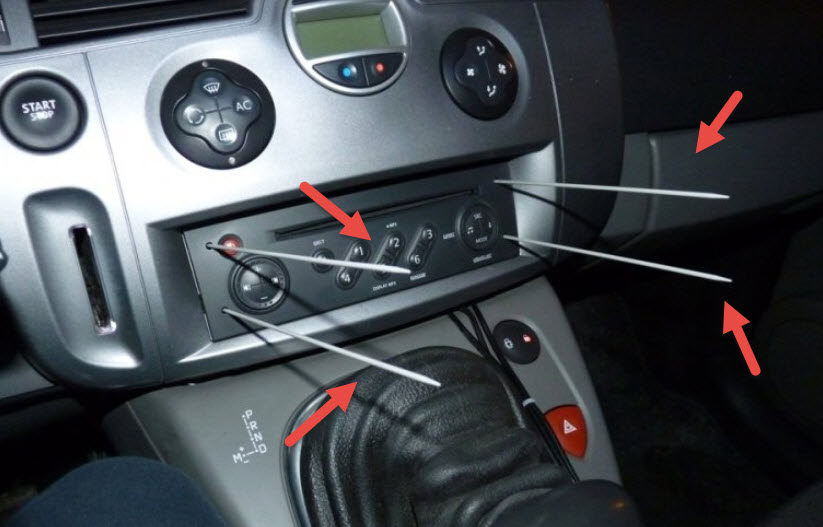

Затем первый ключ вставляется в щель между корпусом и монтажной рамкой сбоку, далее инструментом отгибается защелка. Вторым ключом выполняется то же самое. Теперь остается потянуть магнитолу руками на себя, извлекая устройство из шахты. В норме аппарат легко выйдет из ниши.

Это нужно учитывать, чтобы случайно не дернуть ГУ слишком сильно и не оборвать провода. Если же магнитола имеет 4 защелки, к защелкам доступ реализован через 4 круглых отверстия, куда вставляются П-образные ключи.

Однако если съемников нет, нужно знать, как вытащить магнитолу без ключей. Так вот, чтобы снять магнитолу без ключей, можно пойти несколькими путями. Первый – изготовить ключи, подходящие по форме. Еще можно использовать стальные полоски шириной 6, 8, 12 или 15 мм. Также подойдет канцелярский нож, тонкие шпильки, проволока или спицы для круглых отверстий, тонкие отвертки и т.д.

С учетом того, что если снять панель и пластиковую накладку, можно осмотреть щели снаружи, часто удается нажать и разблокировать защелки подручными инструментами. Кстати, чтобы снять штатную магнитолу, нужно знать, где расположены фиксаторы.

Например, чтобы снять магнитолу на Приоре, достаточно вставить металлические полоски между кнопок переключения радиостанций 2 и 3, а также 5 и 6. Если рассматривать снятие автомагнитол, прикрепленных при помощи винтов, необходимо использовать нож, тонкую отвертку «минус», крестообразную отвертку, маленькие головки или насадки.

Как правило, штатные магнитолы крепятся не одинаково, однако общий принцип сводится к тому, что болт-фиксатор прикручен к кронштейну. Кронштейн зачастую прикрыт снаружи пластиковой накладкой. Сначала указанную накладку (панель) нужно снять, далее потребуется выкрутить отверткой винты крепления. После этого можно вытаскивать магнитолу.

Достоинства и недостатки зажимов «Ваго»

Альтернативным способом монтажа является применение быстрозажимных клеммников. Клеммные зажимы «Ваго» имеют целый ряд неоспоримых преимуществ при выполнении электромонтажных работ:

  • Возможность соединения алюминиевых и медных проводов.
  • Соединение проводов разных диаметров от 0,5 до 4,0 кв. мм.
  • Использование многожильных проводов.
  • Номинальный ток до 32А.
  • Соединение до восьми проводов в одной группе.
  • Быстрый и удобный монтаж без применения специальных инструментов.
  • Изолированное электробезопасное соединение.
  • Компактный размер клеммника.
  • Возможность визуального контроля соединения через прозрачный корпус.
  • Отдельные модели позволяют выполнять разборное соединение.
  • Наличие специальных отверстий в корпусе для подключения контрольно-измерительных приборов.

Единственным недостатком этих соединителей является их цена, но он с лихвой окупается экономией времени при монтаже, надёжностью и долговечностью соединения. Также высокой плотности монтажа можно достичь, применяя зажим «Ваго» (фото демонстрирует аккуратность монтажа клеммников в распределительной коробке).

Как вставить провода в фишку

Схема крепления наконечника провода в соединительной колодке

Порядок извлечения наконечника провода из соединительной колодки

Для извлечения наконечника следует через специальное отверстие или проем в колодке нажать вниз шилом язычок и вынуть наконечник.

Варианты извлечения провода из разных колодок

Для установки наконечника провода обратно в колодку следует немного отогнуть язычок на наконечнике вверх и вставить его в отверстие в колодке.

Примечания и дополнения

— Все соединения в разных типах колодок электропроводки автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 производятся аналогичным образом.

Еще статьи по электрике автомобилей

Схема крепления наконечника провода в соединительной колодке

Порядок извлечения наконечника провода из соединительной колодки

Для извлечения наконечника следует через специальное отверстие или проем в колодке нажать вниз шилом язычок и вынуть наконечник.

Варианты извлечения провода из разных колодок

Для установки наконечника провода обратно в колодку следует немного отогнуть язычок на наконечнике вверх и вставить его в отверстие в колодке.

Примечания и дополнения

— Все соединения в разных типах колодок электропроводки автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 производятся аналогичным образом.

Еще статьи по электрике автомобилей

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.

Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.

Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.

Пришли экстракторы в обычном полиэтиленовом пакетике.

Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.

Теперь о размерах: 1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.; 2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.; 3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.

В общем, ни одна колодка не устоит

Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:

Переходим к следующему разъему, на этот раз более компактному. Также никаких проблем, а на извлечение провода ушло секунд 5, не больше.

Экстракторы уже прошли испытание в реальных условиях. Надо было «выдернуть» из колодки провод, отвечающий за автоматическую работу омывателя фар. Проблем не было:

На этом, пожалуй, все

Спасибо за внимание и потраченное время

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Как правильно пользоваться клеммами WAGO

Выполняя проводку в доме, следует особо уделить внимание соединению проводов в распределительной коробке. Согласно ПУЭ в распределительных коробках допустимо использовать: скрутку с последующей пайкой, скрутку с последующей сваркой, клеммники и зажимы

В этой статье мы поговорим, как правильно использовать самые распространенные клеммники WAGO

Одноразовые клеммники WAGO серии 773 и 24773

Такие клеммники являются неразборными и предназначены для соединения одножильных медных и алюминиевых проводов. Различить какой WAGO

разъем серии773 предназначен для какого проводника очень легко:

Так для медных проводников внутри клеммы нет специального наполнителя (пасты). И корпус клеммы имеет цветное исполнение.

А Ваго разъем для соединения алюминиевых жил, имеет специальное наполнение, которое снимает и препятствует дальнейшему образованию оксидной пленки. А внешний корпус имеет либо серое, либо черное исполнение.

Соединение жил происходит очень просто. Для этого с помощью инструмента снимается изоляция определенной длины. Кстати насколько нужно зачистить жилу определить очень легко: на каждой клемме есть специальная мерка, где указана длина снимаемой изоляции.

Затем зачищенные жилы просто вставляются в разъем до упора. Все, соединение готово и не нужно производить никаких дополнительных мер по изоляции соединенного проводника.

Некоторые специалисты утверждают, что выполненное такими клеммами соединение можно «аккуратно» разобрать и потом повторно использовать. Так вот, так делать нельзя в принципе.

В процессе разборки такого соединения может повредится внутренний прижимной механизм и вновь собранное соединение может греться (из-за плохого контакта), что может привести к негативным последствиям.

Многоразовые клеммники WAGO серии 222 и 221

Пожалуй, эти серии наиболее популярны среди мастеров из-за своей универсальности. С помощью таких клеммников можно соединять медные провода как многожильные, так и одножильные сечением до 4 квадратных миллиметра.

Процесс соединения выглядит следующим образом

Зачищаем жилу на необходимую длину (нужная длина указана непосредственно на корпусе самой клеммы);

Отжимаем рычажки на самой клемме;

Вставляем до упора зачищенный провод и опускаем рычажки на клемме.

Все наше соединение полностью готово.

В принципе с помощью клеммников серии 222 и 221

можно соединить и алюминиевые проводники и даже выполнить соединение алюминия и меди, но для этого придется приобрести специальную пасту и самостоятельно наполнить ею внутреннюю область клеммника.

Как не стоит выполнять опрессовку?

Специалисты считают, что убирать изоляцию с кабелей и проводов не так просто. В итоге допускается много ошибок, которые приводят к перекусу основной жилы. Основной причиной становится использование неподходящего инструмента. Поэтому есть специальный список тех нарушений, которые стоит знать не только новичкам, но и мастерам:

  1. Когда верхний слой снят и требуется его обрезать, часто мастер выбирает неправильный угол, что приводит к насечкам на основной жиле. Даже незначительная, незаметная насечка изоляции токопроводящего кабеля приводит к появлению замыкания, а иногда и к полному выходу из строя всего прибора.
  2. Неправильное использование бокорезов. У них есть заточенная сторона и тупая, часто делается выбор не той сторону. В итоге происходит резкое скольжение по проводу, которое приводит к чрезмерному натяжению и сдавливанию, а это уже нарушение целостности основной жилы.
  3. Нож с пяткой удобен, но его необходимо четко направлять, а именно, выбирать угол наклона. Допущенная ошибка приводит к тому, что прорезается основной кабель. А нарушение вторичной изоляции несет уже более серьезные проблемы.

Все происходит из-за неграмотного выбора инструмента. Но встречаются и другие проблемы: несерьезное отношение к процедуре очищения от обмотки основного кабеля или провода. Перед тем как снять изоляцию с тонкого провода, стоит знать, какие действия придется выполнить, и все делать аккуратно и в четкой последовательности. Случаются ситуации, что расстояние для работ минимальное и рисковать недопустимо.

Pin extractor. Извлекаем Pin’ы из разъемов

Всем привет! В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно. Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.

Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.

Пришли экстракторы в обычном полиэтиленовом пакетике.


В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.

Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.


В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:


К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.

Теперь о размерах: 1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.; 2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.; 3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.

В общем, ни одна колодка не устоит

Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:


Суть работы экстракторов сводится к следующему: вставляем его со стороны подключения разъема, «иглы» (или «игла») экстрактора сжимают усики-фиксаторы, тянем за провод в обратном направлении и достаем его из колодки. Вот на этой картинке все более наглядно:


Но теория теорией, а как оно будет на практике надо удостовериться самому. Начал с самого большого разъема с 5 проводами:


Вставляем — тянем — получаем результат:


Через 15 секунд:


Прям аж затягивает процесс

Переходим к следующему разъему, на этот раз более компактному. Также никаких проблем, а на извлечение провода ушло секунд 5, не больше.


Последний подопытный:


Провод из него:


При ближайшем рассмотрении контакта типа «мама» видно, что каких-либо повреждений на нем совершенно нет. Единственное, что свидетельствует о его извлечении — небольшая царапинка на усике-фиксторе, а значит он без проблем может быть установлен обратно:


Оказывается, экстракторы и вправду, работают

Экстракторы уже прошли испытание в реальных условиях. Надо было «выдернуть» из колодки провод, отвечающий за автоматическую работу омывателя фар. Проблем не было:

В завершении хочу сказать, что эту покупку, однозначно, можно считать удачной

Возможно, тем, кто никогда не пытался выдернуть проводок из пластиковой коробочки это не актуально, но тем, кто периодически сталкивается с подобной задачей, следует обратить внимание на это набор. Ну и главное его преимущество даже не в том, что он способен сократить время, а в том, что он сбережет нервы

На этом, пожалуй, все

Спасибо за внимание и потраченное время
