Принципиальная схема
На рисунке 1 показана схема, ограничивающая продолжительность подачи тока временем в одну-две секунды. Впрочем, это время можно всегда самому выбрать оптимальным для конкретного звонка, подбором сопротивления резистора R2 и емкости конденсатора С2.
S1 — это звонковая кнопка. При нажатии на неё запускается одновибратор на элементах микросхемы D1, который вырабатывает один импульс. Длительность импульса зависит от цепи C2-R2. Импульс с выхода D1.2 поступает на через резис
тор R4 на базу транзистора VТ1. Импульс вызывает открывание транзистора VТ1, в коллекторной цепи которого включена обмотка маломощного реле К1. Реле ВТ-123, его контакты не рассчитаны на коммутацию значительного тока, но для включения стандартного квартирного звонка их более чем достаточно.

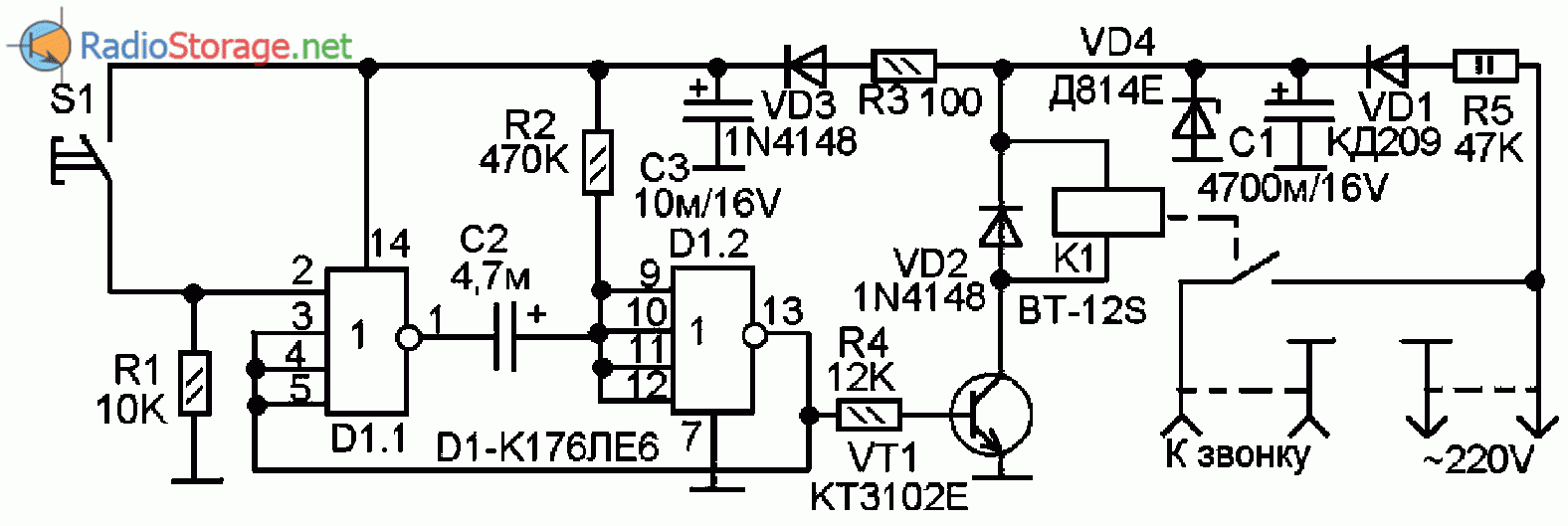

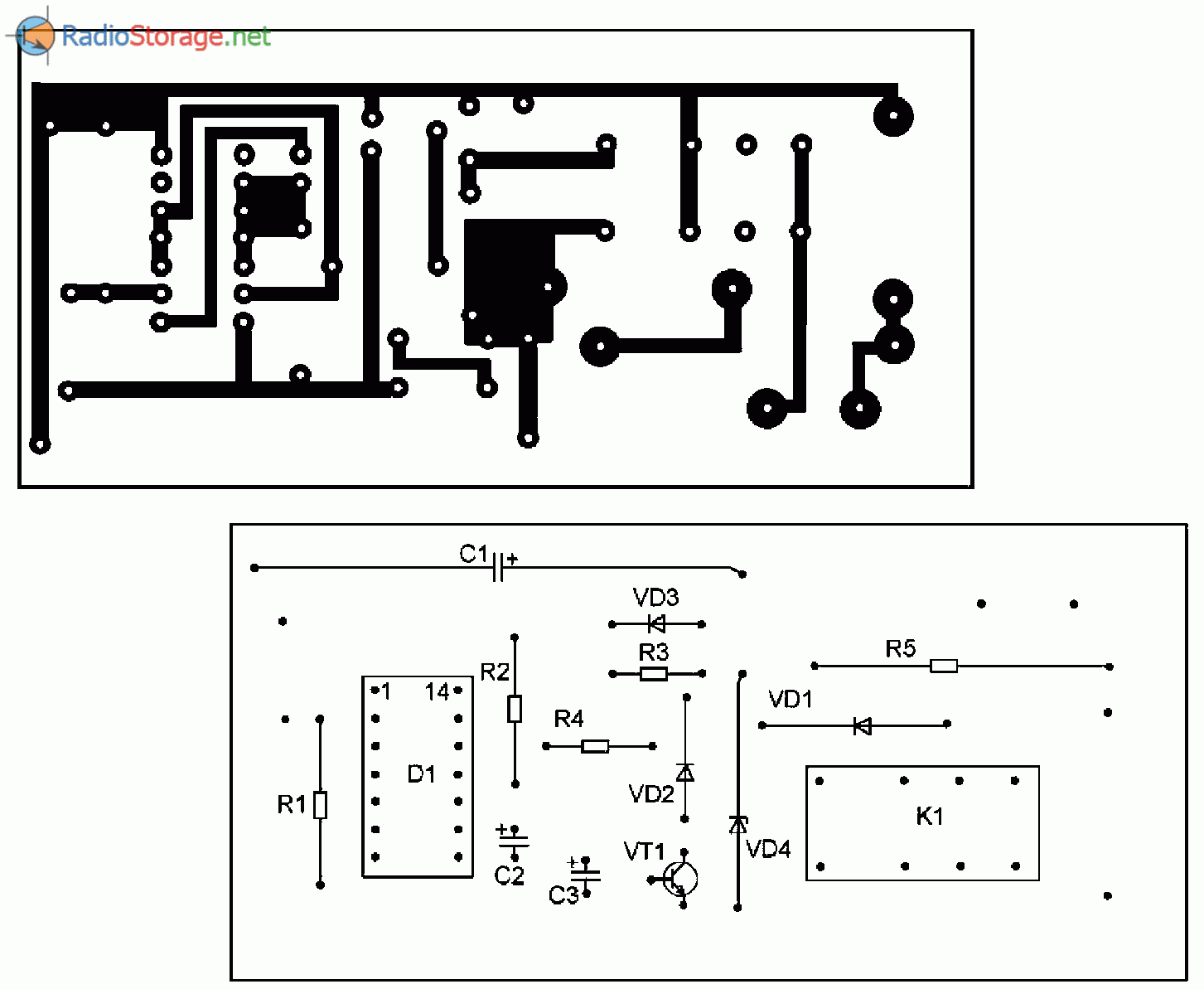

Рис. 1. Принципиальная схема защитного устройства для домашнего электромагнитного звонка.
Цепь R3-VD3-C3 исключает влияние выброса напряжения от реле на одновибратор. Источник питания состоит из выпрямительного диода VD1, конденсатора 01, стабилитрона VD4 и сопротивления R5. Величина напряжения зависит от напряжения стабилизации VD4.
Конденсатор С5 большой емкости, его емкость запасает некоторое количество энергии, необходимое для включения реле и смягчает провал напряжения питания микросхемы при включении реле. На время удержания реле около 2 секунд его емкости более чем достаточно.
Защита кнопки звонка от дождя
Одновременно светится вторая индикаторная лампа. Звонок будет звенеть до тех пор, пока есмкость С1 не зарядится до уровня напряжения питания. Если необходимо подать сигнал повторно, S2 отпускают, и С1 разряжается через обмотку. Лампа H2 продолжает гореть пока не будет разомкнута S3.
Если гости нажимают кнопку S1 звонок звучит параллельно с включением индикаторной лампы Н1. Продолжительность звучания одна секунда, пауза — 2 секунды.
Как подключить дверной звонок?

Как правильно сделать звонок на улице?Как безопасно вывести кнопку звонка к воротам? Как вывести кнопку звонка на улицу?
Для быстрой навигации используйте метки:
Последнее время идет бурное строительство и благоустройство частных домов, дач. С развитием электроники появилось много дополнительного электрического оборудования, возникает много вопросов как его правильно подключить.
В этой статье я рассмотрю такую банальную казалось бы вещь — как правильно подключить электрический звонок, как безопасно вывести кнопку звонка на улицу.
В общем случае например для того что бы подключить звонок квартиры надо найти фазный и нулевой провод (провода питания ) и два конца проводов идущих на кнопку. А дальше все соединить по вот этой не хитрой схеме:
У подавляющего количества владельцев частных домов кнопка звонка (имеется ввиду, конечно же звонок на напряжение
Задача подключения дверного звонка и как безопасно вывести кнопку звонка на улицу вполне может быть решена самостоятельно.
Эта статья будет посвящена данной теме, будет рассмотрен один из возможных вариантов и дана схема подключения звонка. Так же я расскажу про ошибки подключения при монтаже электропроводки для звонка.
Итак как же безопасно подключить 220-ти вольтный звонок через кнопку на улице? Что для этого понадобиться.
В описанном мною методе мы поступим хитро – в вообще не будем выводить на улицу опасное напряжение 220v, а звонком будем управлять через реле. Управление электро потребителями через реле — это хорошая современная практика которая позволяет обезопасить обслуживающий персонал от поражения током, сделать посты управления миниатюрными.
Реле — электрическое устройство, предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или не электрических входных величин. Основные части электромагнитного реле: электромагнит, якорь и переключатель. Электромагнит представляет собой электрический провод, намотанный на катушку с сердечником из магнитного материала. Якорь — пластина из магнитного материала, через толкатель управляющая контактами. Рис1. Устройство реле.
Для подключения звонка понадобиться: 1. Кнопка звонка – на момент написания статьи в продаже имеются кнопки для звонка во влагозащитном исполнении – не пренебрегайте этим.
2. Реле промежуточное на номинальное напряжение цепей контактов 220v током 5-10А, с катушкой управления на постоянное напряжение 6-12V. Например Реле РП21,РП63,РП64 или импортные аналоги. Я использовал JQX-13F
3. Колодка для реле под дин рейку. (13F-2Z-C1 для моего реле)
4. Автоматический выключатель однополюсной 220v 1А
5. Провода силовые сечением 1.5мм2 (желательно многожильные)
6. Провода сигнальные сечением 0,35 — 0.5мм2 (желательно в светостойкой изоляции)
7. Звонок на напряжение 220v.
8. «Гофра» диаметром 12мм
10. Батарейка типа «Крона» 9v
11. Разъем для подключения батарейки «Крона» или парочку крокодильчиков.
Рис2. Как подключить дверной звонок схема принципиальная электрическая.
Описание схемы: Входной звонок HA подключен к силовым контактам реле KL через автоматический выключательSF, управляющая катушка реле рассчитана на постоянное напряжение 9v, подключена к батарейки GB через кнопку SB. При нажатии на кнопку SB собирается цепь питания катушки, якорь, соединенный с переключателем притягивается катушкой и замыкает силовые контакты реле — собирается цепь питания электрического звонка. звонок звенит…
Рис3. Как подключить дверной звонок и вывести кнопку схема наглядная.
24.12.2012 продолжение скоро появиться
Бесплатный конструктор сайтов — uCoz
Кнопки для звонка уличные
Сортировать посортировать по:увеличению ценыуменьшению ценыскидкепопулярностиотзывамрейтингу
Звонок с кнопкой In Home ЗБ-10 электронный беспроводной… Цены в 5 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА C51 электронный беспроводной (коли… Цены в 18 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ТРИТОН Комфорт КМ-01С электронный бесп… Цены в 1 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА C41 электронный беспроводной (коли… Цены в 15 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА A02 электронный беспроводной (коли… Цены в 12 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА C31 электронный беспроводной (коли… Цены в 20 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА A01 электронный беспроводной (коли… Цены в 13 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Мелодика С502 электронный беспроводной… Цены в 6 магазинах
Данные Яндекс.Маркета
Беспроводной звонок. Проблема при монтаже кнопки звонка. Решение проблемы.навес для уличного звонкаПолностью беспроводной дверной звонок без батареек, устойчивый к любой погодеКНОПКА ДЛЯ ЗВОНКА БЕЛАРУССКАЯкак сделать козырек для кнопки звонка от дождя своими рукамиКНОПКА ДЛЯ ЗВОНКА КЛАВИША ХАРЬКОВСКАЯЗвонок с кнопкой Мелодика С501 электронный беспроводной… Цены в 5 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ТРИТОН Менуэт МН-01Б электронный беспр… Цены в 2 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА C61 электронный беспроводной (коли…
Отзывы 1
Цены в 13 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА C96 электронный беспроводной (коли… Цены в 14 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой In Home ЗБ-1 электронный беспроводной… Цены в 6 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой In Home ЗБ-2 электронный беспроводной… Цены в 4 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Мелодика Б200 электронный беспроводной… Цены в 6 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Navigator NDB-A-DC02-1V1-WH электронны… Цены в 5 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Мелодика Б501 электронный беспроводной… Цены в 4 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Мелодика С530 электронный беспроводной… Цены в 4 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой GARIN Serena электронный беспроводной… Цены в 9 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Мелодика Б502 электронный беспроводной… Цены в 1 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Мелодика Б530 электронный беспроводной… Цены в 3 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой GARIN Bra-220V электронный беспроводно… Цены в 3 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Мелодика Б201 электронный беспроводной… Цены в 1 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Мелодика Б202 электронный беспроводной… Цены в 5 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой GARIN Lyra электронный беспроводной (к… Цены в 9 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА BIONIC Ivory электронный беспровод… Цены в 10 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой Navigator NDB-A-DC01-1V1-WH электронны… Цены в 5 магазинах
Данные Яндекс.Маркета
Звонок с кнопкой ЭРА BIONIC White электронный беспровод… Цены в 14 магазинах
Данные Яндекс.Маркета
Уличный выключатель и его подключение
Подключать уличный выключатель должен только профессионал. Если вы решили выполнить этот процесс самостоятельно, тогда вам необходимо тщательно изучить этот вопрос. Провод вам необходимо тянуть от ближайшего электрического щитка. Если щиток будет располагаться во дворе, тогда необходимо будет вести провод именно от него. Для вывода кабеля на улицу вам также необходимо будет позаботиться о его защите. Если кабель будет проложен через стену, тогда его необходимо вести в трубе. При необходимости хлопковый выключатель вы также можете установить на улице.
После выполнения этого процесса вам необходимо подключить уличный выключатель. Для этого вам потребуется схема уличного выключателя. При его подключении вам необходимо помнить, что устройство должно разрывать фазу. Если вы неправильно подключите провода, тогда устройство может работать недолго. После того как вы заведете в распределительную коробку основной провод вам потребуется провести провода к осветительным приборам.
Чтобы подключить выключатель уличный влагозащищенный вам необходимо сделать все по этой схеме. При необходимости вы также можете подключить и двухклавишный выключатель на улице. Мы уже писали статью о том, как подключить двухклавишный выключатель. В ней вы найдете все схемы подключения.
Внешний вид
Звонок выполнен в черном глянцевом пластике.
Основной блок немного больше кнопки. Оба сделаны в форме параллелепипедов. Вид спереди классный, сверху три иконки, одна меняет уровень громкости, вторая (звоночек) служит для индикации нажатия кнопки, третья меняет последовательно все мелодии по кругу. Снизу написано название, но не такое как в сейчас в лоте, Cronos, а какой-то M-way
Мне абсолютно неважно, на самом деле. Поэтому значения этому факту не придаю
Сзади мы видим отверстия для динамика, и слот под батарейки. Внешнего питания нет. Работа только от батареек.
С боку ничего интересного.
Основной блок работает от 3 батареек АА.
Кнопка также черная глянцевая. Спереди кругом обозначена область сенсорной кнопки и написано название class=»aligncenter» width=»770″ height=»330″
Сзади только 4 защелки.
Кнопка выполнена с сертификатом влагостойкости IP44. Для этого половинки соединяются при помощи силиконовой прокладки
Крепление на кнопку садиться плотно, не выделяясь. Просто заводим защелки в пазы и опускаем до упора. Для того чтобы открыть нажимаем специальную пластиковую полоску и поднимаем звонок относительно крепления.
Все банально.
А крепление на основной блок устанавливается через специальные длинные… штыри, чтобы не перекрывать динамик.
Полоски скотча идеально подходят к креплениям.
Для понимания размеров сравним со спичечным коробком.
Выбор звонка
Звонок на воротах или калитке оповещает хозяев дома о пришедших гостях.
Звонок установленный на столбе калитки Для того чтобы изделие качественно выполняло предназначенные ему функции, его следует подбирать с учетом тех обстоятельств, в которых оно будет использоваться. Так, например, звонки на входную дверь в квартиру или на калитку не могут быть взаимозаменяемыми, так как их эксплуатация происходит в разных условиях.
Современные беспроводные звонки работают на радиочастотах. Такие приборы не всегда актуальны для дверей в многоквартирных домах, где соседство нескольких радиоустройств мешает работе каждого из них.
Радиозвонки могут работать не только на батарейках, но и от стационарного приемника. Среднее расстояние между кнопкой звонка на калитке и источником подачи сигнала составляет около 130 м. Стационарная (базовая) часть аппарата фиксируется в доме, например, на поверхности стены.
Принцип действия калиточного радиозвонка
Работает приемный блок от стандартной розетки в 220 вольт или на батарейках
Приобретая устройство, следует обратить внимание на некоторые нюансы:
- Отсутствие раздражающих слух мелодий;
- Подходящий к ограде дизайн изделия;
- Наличие рядом с кнопкой подсветки;
- Уровень звука должен быть не менее 80 дБ;
- Наличие дополнительных крепежей (кроме липучки);
- Вес кнопки, который должен быть небольшим (до 50 г);
- Заявленный температурный диапазон работы;
- Наличие защиты от интенсивного излучения;
- Степень защиты от морозов и осадков.
Прежде чем купить понравившуюся модель, нужно убедиться в том, что указанный в аннотации радиус ее действия удобен для использования. Так, например, если от кнопки звонка до приемника около 65 м, нет смысла приобретать звонок, работающий в радиусе 60 м.
Внутреннее устройство беспроводного звонка
Также, если одна часть устройства расположена в 20 м от другой ее части, неактуально применение мощного прибора, функционирующего в диапазоне 150 м. Беспроводной звонок часто оснащается функцией отключения звука. Это может понадобиться, если хозяева не расположены к встрече незваных гостей. При выборе прибора на калитку следует помнить о том, что кнопка должна быть защищена от дождя и влаги хорошим герметичным корпусом.
В звонках, специально предназначенных для работы при низких температурах, батарейки не замерзают даже в морозы. На улице наиболее популярно использование устройств, температурный диапазон работы которых рассчитывается следующим образом:
- Уличная кнопка — от -20° до +35°;
- Приемник — от −0° до +35°.
Как сделать козырек для звонка своими руками
Технический прогресс позволяет упрощать жизнь в самых разных областях домашнего хозяйства. Так, беспроводные звонки успешно заменили свой главный аналог — проводной звонок. Преимуществ у нового поколения устройств много, и нет смысла их перечислять.
Решил и я оснастить свой загородный дом беспроводным звонком. Приобрёл комплект, состоящий из кнопки и двух динамиков. Кнопка звонка выполнена со степенью защиты ІР44.
Это означает, что внутрь кнопки не должны проникать твёрдые предметы толще 1 мм, а вода, падающая в виде брызг на корпус с любого направления, не должна оказывать вредного воздействия на начинку прибора. Я тщательно осмотрел устройство. Анализ конструкции подтвердил надёжную защиту электронной начинки кнопки звонка, однако щели непосредственно между нажимной кнопкой и корпусом могут пропускать влагу. Зимой попавшая туда вода замёрзнет, и лёд может привести к поломке устройства. Таким образом, защита кнопки от осадков в виде козырька, на мой взгляд, необходима.
Сначала, имея габариты звонка, сделал чертёж козырька с установленным в нём устройством. Наглядный чертёж позволил определить основные размеры защитного элемента и понять, каким способом его изготовить. После этого рассчитал и нарисовал развёртку будущего козырька (рис. 1, 2, 3).
Очень удобно было использовать принтер: на нём я распечатал развёртку в масштабе 1 : 1. С помощью кусочков двухстороннего скотча прикрепил чертёж развёртки к листу металла.
Ножницами по металлу вырезал развёртку по контуру и обработал кромки напильником и надфилем. Для формирования козырька изготовил деревянную оправку. Используя параллельные прижимы, согнул боковые «крылья» А, затем на оправке — боковые стенки и, наконец, заднюю стенку Б (рис. 4).
Для того чтобы просверлить крепёжные отверстия в козырьке, сделал деревянный шаблон. Чтобы ответные отверстия в месте крепления звонка на заборе совпали с отверстиями на козырьке, использовал этот же шаблон.
Звонок располагается на заборе рядом с калиткой. В соответствии с прилагаемой инструкцией с помощью винтов и гаек закрепил кнопку звонка.
Всё. На этом монтаж закончен, звонком можно пользоваться.
Источник
Детали и печатная плата
В принципе, микросхему К176ЛЕ6 можно заменить любой КМОП микросхемой, содержащей не менее двух элементов «И-НЕ» с любым числом входов. Без изменения в плате можно использовать К561ЛЕ6, К1561ЛЕ6, CD4012.
Транзистор КТ3102Е может быть любым КТ3102 или КТ315. Либо любым зарубежным аналогом. Печатная плата сделана под реле ВТ-123.
Применение любого другого реле потребует внесения изменений в рисунок монтажа.
Рис. 2. печатная плата для защитного устройства к дверному звонку.
Печатная плата показана на рисунке 2. На плате размещены все детали, кроме кнопки.
Камаев А. РК-06-16.
0 1394 Звонки
охранное устройство
Уличный выключатель и его подключение
Подключать уличный выключатель должен только профессионал. Если вы решили выполнить этот процесс самостоятельно, тогда вам необходимо тщательно изучить этот вопрос. Провод вам необходимо тянуть от ближайшего электрического щитка. Если щиток будет располагаться во дворе, тогда необходимо будет вести провод именно от него. Для вывода кабеля на улицу вам также необходимо будет позаботиться о его защите. Если кабель будет проложен через стену, тогда его необходимо вести в трубе. При необходимости хлопковый выключатель вы также можете установить на улице.
После выполнения этого процесса вам необходимо подключить уличный выключатель. Для этого вам потребуется схема уличного выключателя. При его подключении вам необходимо помнить, что устройство должно разрывать фазу. Если вы неправильно подключите провода, тогда устройство может работать недолго. После того как вы заведете в распределительную коробку основной провод вам потребуется провести провода к осветительным приборам.
Чтобы подключить выключатель уличный влагозащищенный вам необходимо сделать все по этой схеме. При необходимости вы также можете подключить и двухклавишный выключатель на улице. Мы уже писали статью о том, как подключить двухклавишный выключатель. В ней вы найдете все схемы подключения.
Установка
При установке изделия на калитке нужно помнить о том, что заявленный производителем радиус работы подразумевает пространство, лишенное преград. Если условия для работы звонка не идеальны (есть преграды), рабочий диапазон звонка значительно сужается. По этой причине необходимо выбрать точки установки для обеих частей аппарата так, чтобы между ними было минимум бетонных стен и металлических полотен.
Если есть сплошные металлические преграды, радиозвонки использовать не рекомендуется. Значительно уменьшается радиус работы беспроводного звонка и при близко расположенном оборудовании GSM сетей. Перед установкой необходимо учесть следующее снижение радиуса действия:
- Минус 10–20 % для стен из гипса и дерева;
- Минус 25–40 % для кирпичных преград;
- Минус 40–85 % для стен из армированного бетона.
Современные модели часто оснащаются дополнительными базовыми приемниками.
Название элементов конструкции звонка домофона для калитки
- Для кнопки необходимо выбрать подходящее место. Вариантов точек монтажа много: под козырьком столба опоры, на передней планке корпуса металлического профиля и т. д. В каждом отдельном случае необходимо руководствоваться вопросами удобства и этики.
- Кнопки чаще всего имеют на основе корпуса двусторонний скотч. Можно воспользоваться таким вариантом фиксации, то есть, просто снять пленку со скотча и прижать его к точке установки.
-
Чтобы двусторонний скотч приклеился «намертво», поверхность под установку кнопки следует обезжирить специальным раствором.
- Если возникли сомнения в надежности скотча, можно дополнительно закрепить кнопку саморезами. Делается это через специальные выемки в самом устройстве. Выбирать крепежные элементы следует по размеру отверстий в корпусе и в зависимости от материала, из которого изготовлена калитка.
- Если калитка выполнена из профнастила, а кнопка звонка фиксируется к нему саморезами, то сначала под крепежи делается разметка. Затем по сделанным отметинам просверливаются отверстия. Отверстия обязательно смазываются антикоррозийным раствором.
- Установка уличной части устройства на калитке из профнастила потребует использования специальных саморезов. Они изготавливаются особой формы и из оцинкованной стали. После установки кнопки звонка места стыков саморезов и полотна калитки аккуратно обрабатываются герметиком. Такая дотошность оправдана, так как профнастил является многослойным материалом, а любые деформации его поверхности могут стать причиной развития коррозии.
- Кнопки беспроводного устройства работают от одной батарейки, которую следует периодически менять. Для этого корпус прибора аккуратно снимается, и старый источник питания заменяется новыми батарейками.
- Установка базовой части аппарата осуществляется в доме. Как правило, на корпусе устройства имеется место для гвоздя. Достаточно вбить гвоздь в удобном для приемника месте, например, над входной дверью в дом или возле кухонной двери. Затем стационарный приемник просто надевается на вбитый гвоздь.
- Если приемник работает от электросети, место для него следует выбрать вблизи свободной розетки.
- Наиболее недорогие модели звонков работают от пальчиковых или аккумуляторных батареек.
Разборка
Основной блок защелкнут на защелки, защелкнут туго, разобрать без раскурочивания возможности нет. Но там и не настолько интересно. Перейдем к более интересному. Как реализована влагозащита в кнопке. Половинки кнопки соединены при помощи пластиковых защелок. Подобной батарейки смело хватает на один год использования, Спокойно переживает морозы. Проверено предыдущим опытом. Раскрываем
видим, что прокладка закрывает всю плоскость контакта двух половинок.
Когда нажимаем кнопку сверху над сенсорной областью загорается голубой светодиод. Колокольчик на основном блоке тоже моргает голубой подсветкой.
Громкость регулируется, имеет 5 уровней. Звонок работает на максимальном расстоянии до 150 м. У меня он висит на стене дома, а основной блок через 2 деревянные стены. Работает четко, мелодий более чем предостаточно. Для не любителей долгих мелодий, есть несколько коротких мелодий типа классический звонок, лай собаки, крик петуха. Коротенько все мелодии вы можете услышать в моем видеообзоре.
Звонок понравился, стильный, работает на большом расстоянии (кнопку проверял на расстоянии 30 м от основного блока, через 2 деревянные стены), уровень пайки отличный (по крайней мере у внешнего блока), внешний блок защищен от попадания влаги по стандарту IP44. То есть дождь должен выдержать. У меня он под небольшим навесом, как и рекомендуют при таком классе защиты.
Громкости хватает, чтобы услышать его отовсюду в двухэтажном доме с хорошей звукоизоляцией. Ну а сколько он прослужит, покажет только время. Столбики для забора из бетона своими руками? Кстати сейчас продаются звонки с названием CRONOS но, я думаю, это только другая надпись, а содержание то же. Просто теперь другой производитель. Пс: фото на месте установки
