Каркасный дом своими руками: пошаговая инструкция сборки с фото

Содержание

Преимущества каркасных домов

Уже через месяц-два дом будет готов и можно приступать к внутренней отделкеИсточник market.sakh.com

Низкая стоимость. В сравнении с кирпичными сооружениями каркасные конструкции обходятся ощутимо дешевле.
Хорошие показатели теплопроводности. Вкупе с применением качественных утеплителей это позволяет снизить расходы на отопление зимой и систему кондиционирования летом. Каркасные дома быстро прогреваются, поэтому в холодное время года можно отапливать только эксплуатируемые помещения.
Отсутствие усадки. При возведении каркасных домов используется хорошо высушенная древесина, а значит, внутреннюю отделку помещений можно проводить практически сразу же после завершения строительства.
Низкие расходы на фундамент. Каркасные конструкции легкие, поэтому дома по этой технологии возводятся на мелкозаглубленных или свайных фундаментах. Использование последних, кроме экономии, значительно ускоряет процесс строительства.
Экологичность. Дома возводятся с использованием натуральных материалов, которые соответствуют санитарным нормам.
Устойчивость к температурным перепадам. Материал, применяемый при строительстве, сохраняет первоначальную геометрию в холодное и теплое времена года.

При правильном возведении каркасный дом хорошо держит теплоИсточник assz.ru

Кроме того, востребованность «каркасников» объясняется еще и особенностями монтажа таких домов:

Еще на этапе строительства внутри стен или напольных перекрытий можно прокладывать электрические кабели, трубы вентиляционной, водопроводной и канализационной систем.
Вариативность внутренней отделки и организации помещений. Так как у каркасного дома мало несущих внутренних стен, то при необходимости владельцы домов могут внести изменения в планировку помещений.
Строительство можно вести в любое время года. Работы надо останавливать только при температуре ниже -15 °C.

Один из плюсов каркасного дома — строительные работы можно проводить и в зимнее время годаИсточник assz.ru

Главный плюс технологии – цена. В сравнении с бетонными и кирпичными сооружениями строительство 1 м2 каркасного дома обойдется в среднем дешевле на 30%.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лагиИсточник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Шаг № 3 Фундамент под каркасный дом

Под каркасный дом можно использовать практически любой тип фундамента. Все будет зависеть от того, какой тип грунта на Вашем участке и сколько готовы на него потратить времени сил и денег.

Утепленная шведская плита

Утепленная шведская плита (УШП) — один из самых дорогих вариантов. Но дает ряд преимуществ:

Нет необходимости обустраивать обвязку и цокольное перекрытие;
Полы будут значительно жестче нежели деревянные;
Не требует дополнительного усиления под тяжелые предметы интерьера (камин);
Может использоваться как теплоаккумулятор;
Возможность повторного строительства на этом фундаменте из более тяжелых строительных материалов;
Подходит почти под все виды грунтов;

Мелко заглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент — популярный вид фундаментов в частном домостроении. Считается более экономным вариантом заглубленного ленточного фундамента. Отличается простотой устройства и низкой стоимостью, не требует больших земельных работ и потребуется меньшее количество бетона.

Столбчатый фундамент (ТИСЭ)

Столбчатый фундамент (ТИСЭ) — бюджетный вариант также используется довольно часто. К тому же он легче в исполнении. Зачастую его применяют там где нельзя применять мелкозаглубленный ленточный фундамент, а заглубленная лента не вписывается в бюджет строительства.

Свайно-винтовой фундамент

Свайно-винтовой фундамент применяется в основном для лёгких конструкций из дерева (брус, бревно, каркасные дома). Основными его преимуществами являются скорость возведения (обычно не больше 2х дней). Причем после монтажа такого фундамента, можно сразу приступить к дальнейшему строительству. Стоимость такого фундамента низкая даже если его заказывать в компании. Такой фундамент подходит для сложных грунтов, кроме скалистых.

Фундамент на забивных сваях

Есть еще вариант фундамента на забивных сваях. Надежная основа средней ценовой категории, но к сожалении своими руками его не сделать, нужна сваебойная установка.

Ростверк и обвязка фундамента

Теперь нам надо подготовить основу под стены дома. В случае с монолитной плитой и ленточным фундаментом, на него укладывается лежень из доски и закрепляется. Но перед этим необходимо сделать подложку между бетоном и деревом из рубероида желательно в 2 слоя. Крепить лежень можно либо на заранее установленные (до заливки фундамента) шпильки, либо на анкера, которые можно установить после высыхания бетона.

Укладка лежня на ленточный фундамент

Для фундамента на забивных сваях и столбчатый целесообразно поверх делать ростверк. И как в случае с лентой и плитой прикрутить лежень на шпильки или анкера. Сверху у столбиков делается опалубка, устанавливается арматура и заливается бетоном. В этой статье не будем подробно описывать процесс заливки фундамента, более подробно можно почитать здесь.

Ростверк на столбчатый фундамент

Свайно — винтовой фундамент можно обвязать швеллером. Но с учетом его стоимости выйдет это не дешево.

Обвязка свайно-винтового фундамента

Есть более практичный вариант обвязки брусом или еще лучше с троенной доской. В этом случае надо учитывать что расстояние свай не должно превышать 3 метра (а желательно делать его меньше) чтобы не допустить провисание обвязки.

Обвязка из 3-х досок

Такой способ также подойдет и для забивных свай и для столбчатого фундамента. К тому же такой обвязке не потребуется лежень (это незначительный плюс). К свайно-винтовому и к забивным сваям обвязка прикручивается к металлическому оголовку на сантехнические болты, а к столбчатому фундаменту на шпильки заранее в них установленные. Доски на обвязку лучше брать из сосны. И обязательно покрыть их антисептиком.

Любая конструкция элементов дома требует расчетов, а фундамент как основа тем более. Какой бы Вы фундамент не выбрали, необходимо убедится в целесообразности применения его на Вашем участке, учитывая особенности грунтов. Произвести расчет несущей способности исходя из веса дома ( используемых строительных материалов, количества проживающих и его размеров), учесть снеговую нагрузку.

Особенности строительства

Возведение дачи по каркасной технологии своими руками довольно легко осуществить, если следовать пошаговой инструкции. По ней можно построить здание для сезонного проживания, а увеличив сечение основных опор и толщину теплоизоляции, можно сделать его удобным для круглогодичного пребывания на даче. Основной порядок действий будет таким.

Подготовка фундамента. Можно использовать ленточный или столбчатый, но чаще всего под небольшие дачные дома подводят свайное основание винтового типа. При необходимости его усиливают заглубленной сборной или монолитной лентой между опорами, покрывают гидроизоляцией.
Формирование нижней обвязки. Именно она будет отвечать за равномерное распределение нагрузок, обеспечит надежную фиксацию сборного домика на фундаменте. Изготавливают обвязку из бревна или бруса из хвойных пород древесины, поверхность обрабатывается антисептиком и антипиреновым составом.
Настил полов. Для этого на обвязке монтируются горизонтальные и поперечные балки с шагом около 1,2 м. Они выравниваются по уровню. Закрепляются на обвязке. По низу оббиваются бруском, служащим опорой для чернового пола, на него монтируется утеплитель — с заглублением на 3-5 см от верхнего края лаги. Сверху кладется пароизоляция, а на нее «пирог» из доски, ОСБ-плиты, подложки и финишного декоративного покрытия.
Сборка каркаса дома. Она производится из деревянных или металлических стоек, расположенных вертикально. В дачном домостроении чаще всего применяют обычные бруски, выставляемые сначала по углам, а потом и в проемах. Не стоит забывать о вертикальных стойках для окон и дверей. Все элементы соединяются верхней обвязкой, выставляются по уровню, укрепляются укосинами, при необходимости могут монтироваться дополнительные поперечные элементы.
Формирование потолочного каркаса. Он создается на основе готовой верхней обвязки.
Создание кровли. Она может быть односкатной или двускатной — это решение применяется для домов с мансардой и двухэтажных построек. Формируется стропильная система. Остальные работы — по настилу сплошного основания, укладке кровельных материалов выполняются только после завершения обшивки стен.
Монтаж плит, щитов или другой основы для наружных стен. Они крепятся на обрешетку, выбираются оконные и дверные проемы. Затем выполняется наружная отделка фасада.
Утепление. В стены дома закладываются изоляционные маты или плиты. Монтируется пароизоляция. Выполняется обшивка фанерой или гипсокартоном.

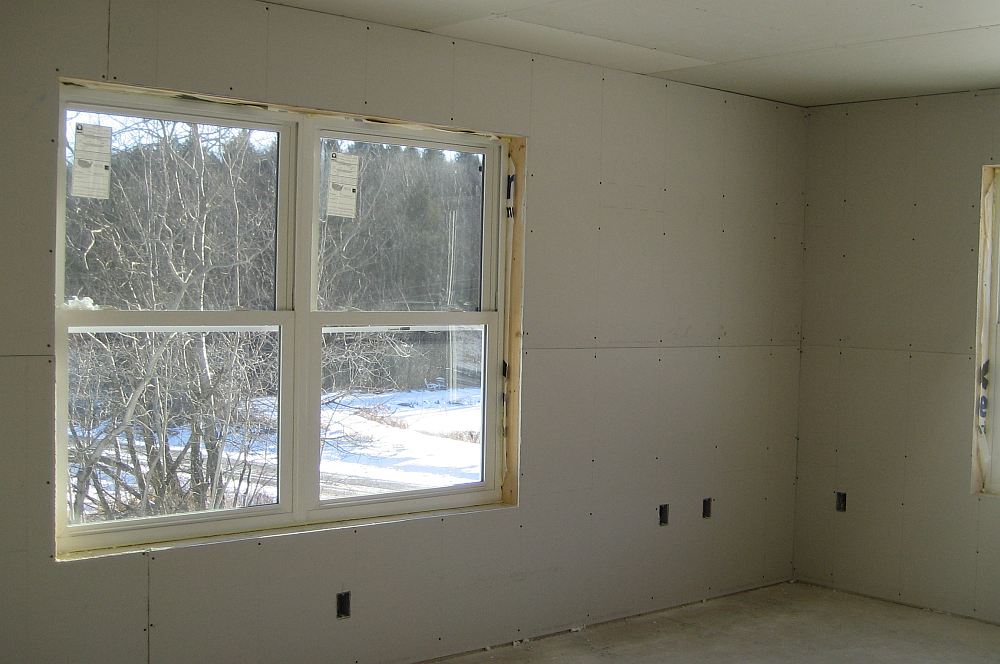

Отделка стен внутри. Ее выполняют исходя из выбора стиля оформления интерьера, индивидуальных предпочтений владельцев.

Не стоит забывать о прокладке коммуникаций, установке дверей и окон в проемы. Все эти этапы тоже отнимают время, требуют внимания. Гораздо проще проходит процесс работы в случае, если используются готовые домокомплекты из СИП-панелей.

Выбор материалов для строительства

В жилом доме применение ДСП и пенополистирола не приветствуется. Плиты ДСП при нагреве выделяют пары формальдегида, что может отрицательно сказаться на состоянии здоровья людей. Если же по каким-то причинам принято решение использовать эти материалы, стоит внимательно смотреть их маркировку.

Подойдут плиты классификации Super E, они отвечают всем требованиям и имеют подтверждающий сертификат. Применять для отделочных работ материалы с маркировкой Е1 допустимо, но Е2 в жилых помещениях использовать запрещено.

Безвредность пенополистирола спорна. Хоть многие специалисты и уверяют в безопасности, при нагреве он может выделять вредные вещества. Материалы, имеющие в конце маркировочного номера букву С (к примеру, ПСБ-С), устанавливать в жилых строениях запрещено.

Наиболее безопасный утеплитель – минеральная вата. Из новинок – эковата, но ее монтаж требует специального оборудования.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

засыпные материалы — керамзит, вермикулит, перлит и т.д.;
волокнистые — базальтовая вата, стекловата и т.д.;
полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см. Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Подготовительные работы и разметка

Проектирование в качестве подготовительных работ может быть осуществлено самостоятельно. Если есть инженерные и архитектурные навыки, то это вполне возможно. Но есть вариант приобрести готовый проект.

Более конкретно подготовительные работы подразумевают:

Зачистку территории. Место под будущее строительство должно быть стерильным и полностью очищенным от мусора, посадок или черновых строений.
Логистику. Необходимо организовать возможность подвоза стройматериалов и инструмента и вывоз мусора.
Выравнивание. Для проведения разметки участка его необходимо выровнять. К тому же строительство на «волнистом» участке недопустимо.
Место складирования. Лучше всего наложить деревянные поддоны и сделать крытый навес.

Немецкие дома – элементы высокой степени готовности

Немецкая основательность и здесь не дала сбоя, к строительству быстровозводимых домов они подошли с всей возможной тщательностью. Собираются строения за 2-3 недели (в этот срок входит и время затраченное на монтаж коммуникаций, отделку). Но скорость – не в ущерб прочности и качеству. Секрет в элементах максимальной степени готовности.

На место сборки домокмплект поставляется в виде блоков и панелей, которые компонуются в нужном порядке быстро и просто. Такие дома создают по типовому проекту и большая часть работы происходит на заводе-изготовителе. А вот индивидуальные проекты в воплощении чуть более сложны, времени уйдет больше, да и стоимость изготовления блоков и панелей увеличится.

Подготовка к строительству

Независимо от того, какую технологию строительства каркасных домов вы выбираете – финскую или канадскую – вам следует решить несколько организационных вопросов.

Во-первых, следует правильно выбрать место для нового дома. Желательно подбирать сухое, хорошо проветриваемое место. Ведь дерево, как бы хорошо оно не было защищено, боится влаги.

Во-вторых, важное значение имеет подготовка коммуникаций. Необходимо заранее решить этот вопрос, чтобы затем не пришлось дополнительно бурить отверстия в фундаменте.

В-третьих, будущему собственнику важно понять, как будет использоваться новое строение – круглогодично или сезонно как дачный домик. От этого зависит степень требующейся теплоизоляции и соответствующие расходы.

Общие вопросы сборки

Сборка каркасного дома по финской технологии (монтаж отдельных блоков)

Существуют две технологии в сборке каркасных домов:

канадская;
финская

Первая подразумевает создание стен или панелей, из которых они будут собираться непосредственно на месте стройки. Вторая заключается в изготовлении готовых панелей на заводе-изготовителе; при этом на стройке производится только их монтаж без предварительной сборки.

В любом случае, алгоритм создания дома одинаков; он включает в себя следующие этапы:

Закупка материалов или готовых модульных конструкций
Заливка фундамента, подготовка основания дома
Нижняя обвязка фундамента (слой между фундаментом и полом)
Изготовление пола
Строительство стен, потолка, крыши
Монтаж дверных и оконных конструкций (совмещается с изготовлением стен)
Утепление стен
Отделка помещения изнутри

Рассмотрим каждый из этапов более подробно.

Грубейшие ошибки при строительстве каркасного дома. ОПАСНО!!!

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Подготовка к строительству – выбор проекта

До начала строительных работ следует выбрать проект каркасного дачного дома, или хотя бы набросать планировку и определиться с высотой и габаритными размерами. Это необходимо для расчета требуемого количества материалов и последующей закупки.

Для небольшого участка можно выбрать дачный домик площадью 4х6 или 6х6 кв. м. Это дома с простейшей планировкой: одна или две комнаты и небольшая терраса. Такие проекты каркасных домов эконом класса чаще всего выбирают дачники. Можно заказать такой дом под ключ или построить своими руками.

В зависимости от сезонности проживания, дачные постройки могут быть отапливаемыми. Но, если не планируется эксплуатация домика в холодное время года, наличие отопительной системы необязательно. При этом следует серьезно подойти к утеплению стен и крыши, чтобы предотвратить промерзание конструкций в зимний период.

Полезное: Каркасные многоэтажные дома

Владельцам автомобилей можно заранее предусмотреть в проекте гараж или навес, чтобы не делать в будущем пристройку. Баня также будет огромным плюсом с точки зрения организации дачного отдыха.

Дом в стиле Лофт

Стиль лофт состоит в переоборудовании нежилых помещений в жилые Стиль лофт состоит в переоборудовании нежилых помещений в жилые. Из зданий довольно часто используют мельницы, амбары, фабрики. Как правило, дизайн предполагает сохранение первоначальной отделки стен, с добавлением современных стеклопакетов. Фасад выполняют из кирпича, с наличием белых линий, подчеркивающих английские архитектурные особенности: вытянутые окна, фасадная часть, и наличие эркера. Дом в стиле лофт прекрасно будет смотреться на узком и просторном земельном участке среди высоких деревьев. На фото представлен фасад дома в стиле лофт Великобритания

Фото загородных домов и стилей оформления интерьера

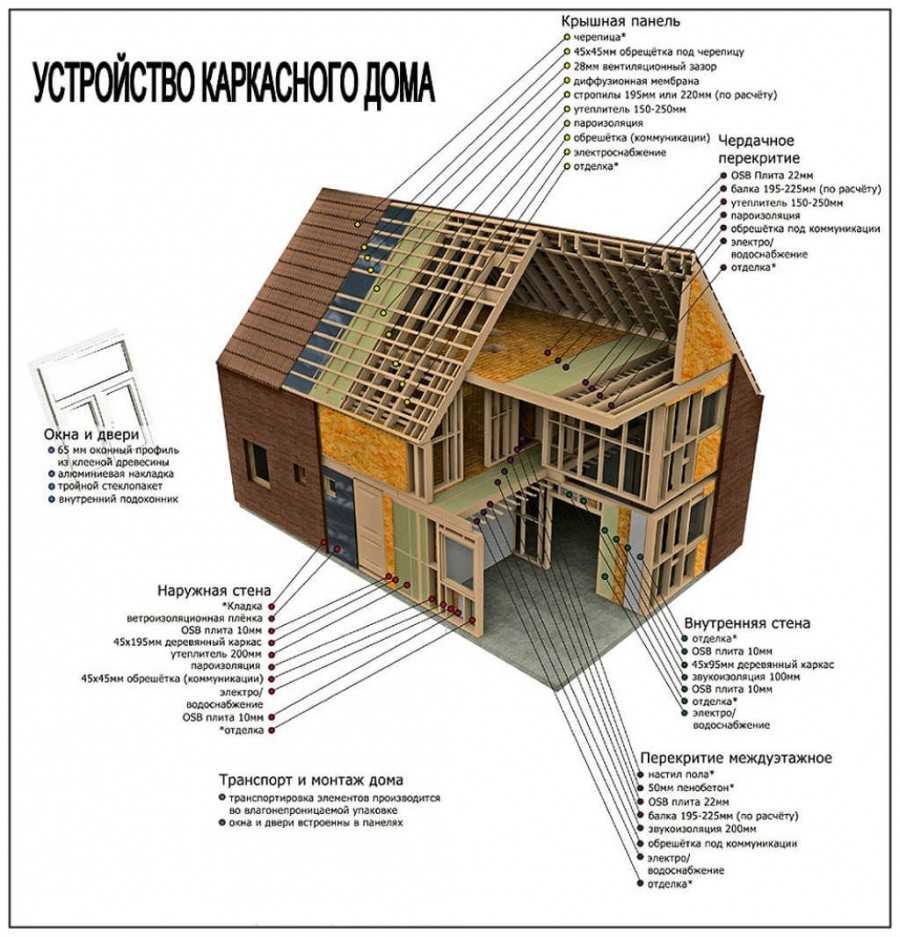

Что такое каркасный дом

Это строение, основой которого является деревянный (редко с металлическими элементами) каркас. Все несущие конструкции соединены между собой – это обуславливает высокую прочность каркасных домостроений.

Такие дома можно строить даже в сейсмоопасных районах (пример – традиционные постройки Японии). Пространство между элементами каркаса (и стены, и перекрытия) заполняют утеплителем, снаружи и изнутри каркас обшивают листовыми материалами или досками.

Строение получается теплым, легким и комфортным. Возведение каркасного строения производится очень быстро и практически без использования сложной строительной техники.

Особенности каркасно-щитовых домов

На месте остается только собрать готовые элементы каркаса и проверить их надежность. Далее строители проводят внутреннюю отделку, и дом готов. Таким образом, самая трудоемкая часть работы проходит на заводе.

Стены устанавливают на нижнюю обвязку. Ее выполняют из деревянных брусьев, хорошо пропитанных антисептиком. Брусья устанавливают по цоколю здания, после чего надежно закрепляют анкерными болтами. Затем на обвязку возводят каркасные щиты стен и сшивают сверху верхней обвязкой. В заключение на нее устанавливают чердачное перекрытие.

Отзывы собственников каркасно-щитовых домов доказывают, что эта технология более надежная и точная, чем самостоятельное строительство дома. С помощью щитов возводят как небольшие одноэтажные конструкции, так и дома в несколько этажей, поскольку они очень прочные.

Различают несколько типов каркасно-щитовых панелей для стен:

внутренние;
наружные;
глухие;
дверные;
оконные.

Каждый щит представляет собой цельный участок стены высотой от пола до перекрытия и шириной 60-120 см. Он изготовлен из бруса и обшит специальными плитами, между которыми внутри находится утеплитель.

Утепляют щиты обычно специальным минеральным войлоком. При этом следят, чтобы внутренняя часть содержала пароизоляционный слой, иначе на утеплителе будет конденсироваться водяной пар, что приведет к разрушению слоя.

Щиты устанавливают вертикально и соединяют их между собой при помощи гвоздей

При этом очень важно правильно соединить стыки. Они не должны продуваться воздухом, поэтому проверяют их плотность

Убедившись, что панели соединены надежно, обшивают стыки паро- и гидроизоляционными материалами, предварительно утепляя их минеральным войлоком. Затем специальным рычажным устройством обжимают стык.

Выбор типа кровельной системы

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов. Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов. Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент). Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца. Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две. Кровлю можно возводить своими руками.
Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома.

Ее можно возвести своими руками, используя следующие материалы:

доска обрезная 50Х150 мм
брус 150Х150 мм

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены. Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

Стропильный ног.
Прогонов.
Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку

Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансордное жилое помещение. Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени

Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.
