Как сделать компрессор из холодильника

Ресивер

Лучше всего использовать для изготовления этого узла емкость на 25 литров. Если самодельный компрессор из холодильника будет использоваться для аэрографа, то такого ресивера ему хватит на два часа работы при отключенном питании. Это поможет продлить срок эксплуатации устройства.

Прежде всего, на емкость нужно установить клапан избыточного давления. Это можно сделать путем сварки или нарезки резьбы для посадочного места. Все зависит от самой емкости.

Затем делают входное отверстие, через которое воздух будет поступать внутрь. На него можно сразу смонтировать сначала барометр, а потом и влагоотделитель. Воздух в систему должен попадать сухим, чтобы жидкость не собиралась, поскольку это снизит срок ее эксплуатации и уровень давления.

На выходе из ресивера устанавливают компенсатор давления. Именно благодаря ему можно будет производить регулировку подачи воздуха.

Фиксируют ресивер также на станине, но без амортизаторов. При этом его сразу подключают к выходному отверстию компрессора с использованием шлангов или труб. Лучше всего применять гибкие материалы, которым небольшая вибрация не повредит.

К выводу емкости можно подключать шланг, соединяющий его с необходимым устройством. Крепить его следует на хомуты, чтобы можно было при необходимости произвести быструю замену.

Особенности обслуживания компрессора, сделанного своими руками

Мы уже разобрались с отличиями заводских и самодельных агрегатов. Установили, какие запчасти и инструменты нужны для сборки устройства собственными руками, а также рассмотрели поэтапно процесс сборки и определили сферу применения самодельных компрессоров. Осталось коснуться особенностей их обслуживания.

Эксплуатировать рассматриваемые устройства нужно с учетом следующих рекомендаций:

  • Требуется защищать технику от перегрева. Иначе она может выйти из строя.
  • Нужно регулярно проводить техническое обслуживание самодельного компрессора. Оно заключается в замене масла и фильтров. Если использовался агрегат от старого холодильника, то лучше всего будет уточнить, какой смазочный материал в нем использовался, и применять только его либо подходящие аналоги. Если устройство покупалось в мастерской, то все интересующие вопросы можно задать специалистам. Замена фильтров также необходима для того, чтобы внутрь агрегата не попадала пыль и прочие загрязнения. Проводить техническое обслуживание рекомендуется раз в полгода или раз в год.
  • Использовать самодельный компрессор нужно строго по назначению.
  • Устанавливать устройство рекомендуется в вертикальном положении. Правильный ракурс подскажет стрелочка на пускозащитном реле.
  • Для удобства агрегат можно оснастить колесиками. При выполнении определенных работ потребуется использование дополнительных устройств (например, распылитель).

Процесс сборки

В качестве основных узлов будет использован компрессор из холодильника. Его можно найти в любом представителе, даже времен СССР. Огнетушитель найти еще проще, на рынке приобрести новый или выкупить уже использованный. Он будет выполнять функцию ресивера.

Первое что нужно сделать при замене компрессора, это определить где вход и выход воздуха. Это сделать не тяжело. Всего из устройства выходят три трубки, одна из них запаяна, она нужна для замены масла. На устройство подается небольшое напряжений, и таким образом можно выяснить, где вход и выход.

Далее нужно разобрать с маслом. Для этого запаянный конец обрезают и выливают старое не подходящее. Далее при помощи шприца необходимо закачать качественное синтетическое масло. На обрезанный конец нужно установить влагоотделитель для компрессора, иначе устройство может выйти из строя.

Для того, чтобы подготовить к работе ресивер нужно избавиться от ржавчины. Сняв ЗПК нужно налить внутрь средство против ржавчины.

Вся конструкция будет крепиться на раме, которую можно изготовить из прочных досок или металлических уголков. На нее нужно установить основные узлы, надежно их закрепив.

Для того чтобы пыль не попадала в компрессор, на трубку, предназначенную для входа воздуха, устанавливаются топливные фильтры для бензина и керосина.

Из компрессора будет выходить три провода. Их согласно прилагаемой инструкции необходимо подключить к пусковому реле, а далее на тумблер переключателя.

Трубка для выхода воздуха подключаем к ресиверу. По сути, установка готова, ее можно использовать для самых различных целей.

Конструкция компрессора глазами Кулибина

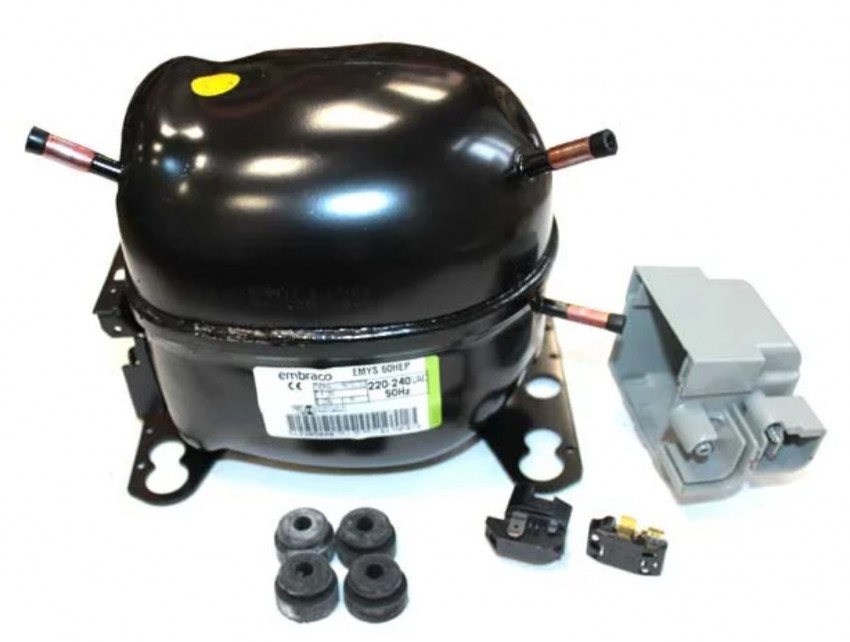

Мотор компрессора часто снабжен тремя патрубками:

  • входной фреона;
  • выходной фреона;
  • технологический мастера.

Двигатель купается в масле, растворяющим и фреон. Сложно правильно изменить марку (тип) хладагента. При вакуумизации подождите четверть часа: масло отдаст старый фреон. Компрессору придется 15 минут поработать вхолостую. Процесс замены масла непрост, хотя можно выполнить процедуру. Перед заправкой убедитесь: внутри отсутствуют вода, воздух, заменяемый фреон. Зачем? Старый R12 считается злейшим врагом озонового слоя, заменяется повсеместно новым, взрывоопасным, но не в концентрациях, присущим помещениям, эксплуатирующим холодильники, случись утечка в окружающую среду.

При работе любители экспериментов отмечают: из выходного патрубка выбрасывается масло. В составе холодильника нюанс лишен летальных последствий. Жидкость стекает обратно в масляную ванну. Когда соорудите самодельный компрессор из холодильника, оснастите выходной тракт очистными фильтрами. Аксессуары обязаны остановить масло, воду. Автолюбители применяют фильтры тонкой очистки топлива Лады Калина ценой 100 рублей за штуку. Включите, будет видно через пропускающий свет корпус: бумажная начинка раздувается. Главное, чтобы не разорвало.

Полезно будет установить предохранительный клапан, китайский пистолет, снабженный манометром, купить не проблема. Пара слов, характеризующих устройство. Главными составляющими самодельной компрессорной станции назовем:

  • компрессор;
  • ресивер;
  • регулирующая арматура;
  • соединительные шланги.

Ресивер представлен баком. Опытные граждане рекомендуют сделать из огнетушителя подходящей емкости, авторам больше нравится идея сварить деталь из куска толстой трубы, листовой стали. Размер подберете по месту, потребностям, арматура врезается в произвольных местах. Понадобится четыре отверстия:

  • входное от компрессора;
  • выходное для использования;
  • контрольное для манометра;
  • сервисное для слива конденсата.

Последнее располагают близ дна емкости. Прежде чем сделать компрессор самостоятельно, найдите документацию снятого с холодильника агрегата. Замучила лень – рассчитывайте рабочее давление 8 атм. Хватит подкачать колеса, продуть двигатель – с лихвой. Продувая свечи, запаситесь лимитом 15 атм. Выбирая арматуру, рассчитывайте максимальное давление, делая запас.

Контрольный патрубок снабжается манометром, датчиком давления, производящим автоматическое отключение по достижении заданного значения. Снимайте компрессор из холодильника своими руками вместе с пускозащитным реле (бывает два реле в отдельных корпусах). Питание набора механизмов идет напряжением сети 230 В. Лучше будет найти сетевой фильтр, подобный охраняющему старенькую стиральную машину. Агрегат защитит прибор. Обитатели гаражного кооператива часто варят, стабильность напряжения оставляет желать лучшего. Номинал отличается от стандартного, зачастую противореча требованиям ГОСТ к качеству услуг поставки электроэнергии.

Пара слов о работе компрессора. Ресивер нужен стабилизировать давление, позволяет поработавшему мотору отдохнуть. Компрессор закачивает баллон воздухом, руководимый управляющей арматурой. Перепускной клапан предохраняет систему от аварии, пускозащитное реле контролирует нормальный режим работы двигателя, защищает от перегрева. Воздух накачивает ресивер, забирается выходным шлангом, снабженным фильтром. Входя в компрессор, наружный воздух очищается, устраняются пыль, по возможности – влага. Некоторые автомобилисты накачивают ресивер 8 атмосферами, хранят устройство неделями. Этого делать нельзя, хотя и можно!

Шуточная нота с серьезными последствиями позволяет с пользой попрощаться, оканчивая подраздел.

Плюсы и минусы компрессоров от авто и холодильника

Автомобильный компрессор хорош тем, что может работать от аккумулятора. Правда, если использовать его для каких-то стационарных поделок, то это вовсе и не аргумент.

Автомобильный компрессор работает немного быстрее своего оппонента. Однако разница не столь уж и большая, чтобы делать однозначные выводы.

Cоветуем:  Противооткатный складной упор для колеса своими руками

Преимущество холодильного компрессора заключается в том, что он более вынослив, чем автомобильный. По большому счету, он способен работать годами. А также он качает до 30 атмосфер.

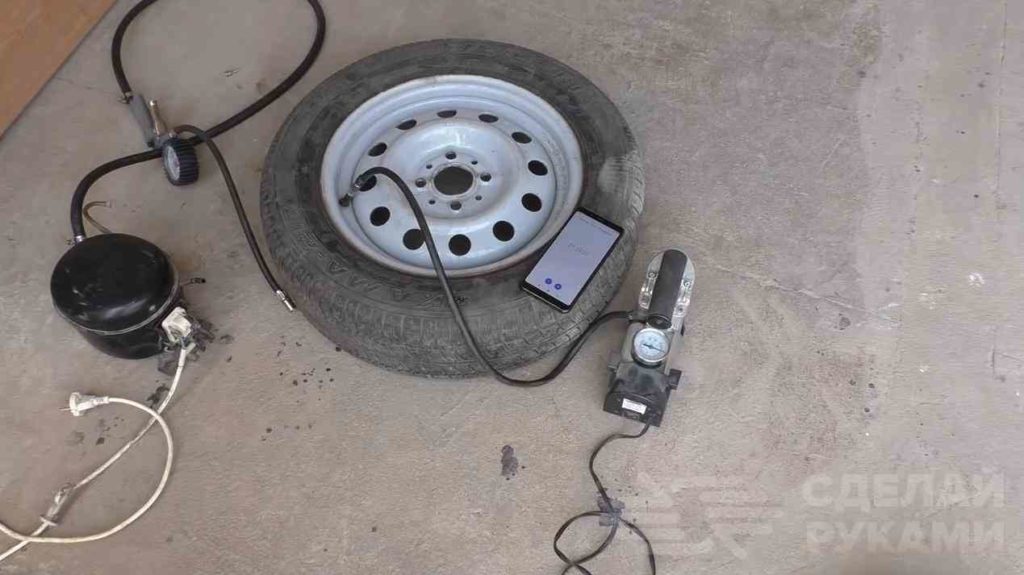

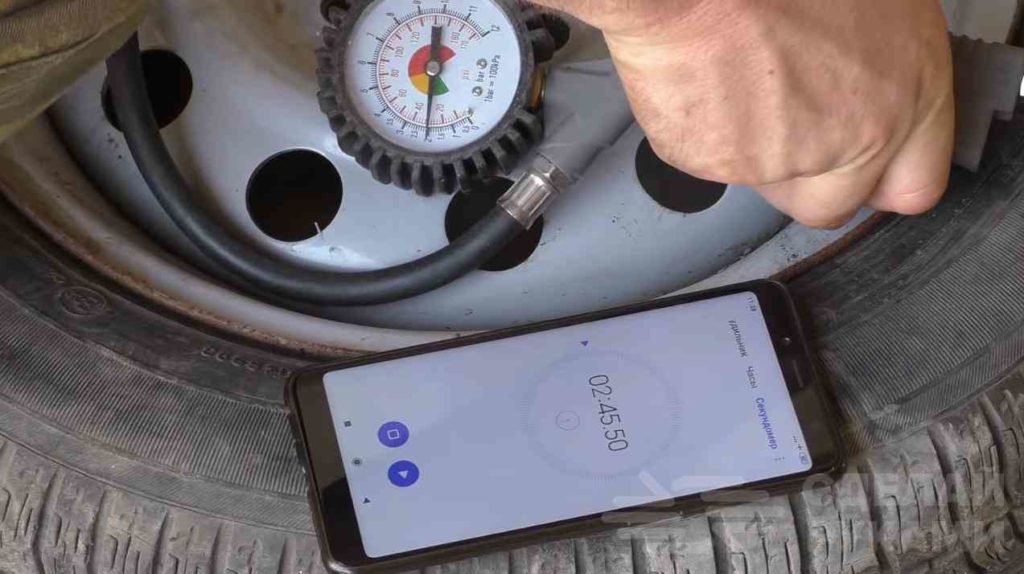

Тест скорости показал, что компрессор от холодильника создает давление в колесе в 2 атмосферы за 2 минуты 45 секунд.

Тогда как автомобильный компрессор справляется с этой же задачей всего за 1 минуту 29 секунд.

Подробный обзор компрессоров рекомендуем посмотреть в видеоролике на нашем сайте.

Кто мощнее, такого не кто не ожидал.

Watch this video on YouTube
Watch this video on YouTube

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

  • автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
  • насос с манометром, вместо нагнетателя;
  • камерный сосок;
  • ремонтный комплект;
  • обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

  • шуруповерт или дрель;
  • фрезы по металлу с титановым покрытием;
  • турбина или бормашина с абразивными насадками;
  • щетка по металлу;
  • вальцеватель для медных трубок;
  • разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Пошаговая сборка самодельного компрессора

Рассмотрим все этапы сборки самодельного компрессора по отдельности.

Если при сборке используются тяжелые детали, то вряд ли компрессор получится переносным. Скорее всего, его придется использовать, как стационарный. Потребуется подготовить крепкое основание и крепежи.

Этапы сборки:

Подготовка компрессора со старого устройства или купленного в мастерской. Первым делом нужно найти трубки для входящего и исходящего воздушных потоков. Для это агрегат нужно включить в эклектическую сеть и посмотреть, откуда выходит воздух. Целесообразно отметить цветной изолентой или пластырем, какая трубка за какую функцию отвечает. Это поможет не запутаться в дальнейшем. Следующим шагом является подрезка трубочек до размера в 100 миллиметров. Так будет удобно подключить шланги, когда это потребуется сделать

Компрессор важно располагать в вертикальном состоянии. Для удобства на реле присутствует стрелочка, направленная вверх

Подготовка ресивера

Рассмотрим вариант, в котором задействуется пластиковая ёмкость. В ее крышке нужно сделать два отверстия. Трубку, которая будет работать на вход, нужно подготовить такой длины, чтобы она доставала до дна. Длина исходящей трубки может быть около 100 миллиметров. Снаружи нужно оставить порядка 20-30 миллиметров. Вся конструкция фиксируется с помощью эпоксидный смолы. Так будет обеспечена герметичность ресивера. Если в качестве емкости используется старый огнетушитель, то для работы потребуется подготовить пай и штуцеры. Достоинство такого ресивера в том, что на него можно установить манометр. Важный совет: не стоит намертво приваривать к ресиверу детали. Оптимальным подходом считается прочное закрепление гаек.

Соединение всех подготовленных деталей. К короткому топливному шлангу нужно прикрепить бензиновый фильтр. Второй его конец соединяется с входящей трубкой компрессора. С помощью фильтра будет происходить отсеивание пыли и мелких загрязнений. Второй топливный шланг крепится к исходящей трубке и ресиверу. Благодаря этому воздух из компрессора будет перетекать в ресивер. На все шланги в обязательном порядке крепятся хомуты. Они обеспечат более жесткую фиксацию и не позволят шлангам соскочить под давлением воздуха. Еще один отрезок топливного шланга нужно прикрепить к дизельному фильтру, который отвечает за очистку воздуха. К выходящему шлангу можно крепить или другие устройства, или шланги.

Техническое обслуживание самодельного устройства. Масло, которое заливается в компрессор, нужно регулярно менять. Оптимальный срок — раз в шесть месяцев. То же самое правило относится и к бензиновому фильтру. Все указанные действия можно выполнять самостоятельно, не прибегая к услугам специалистов.

Замена масла. Первым делом нужно осмотреть двигатель. Их компрессора всегда отходит запаянная трубочка. Как раз ее и нужно отрезать, и слить отработанное масло из двигателя. Объем обычно не превышает одного стакана. Если компрессор приобретался в мастерской, то лучше уточнить, слито из него масло или нет. Для закачки свежего масла используется обычный шприц. После завершения процедуры трубочку нужно качественно запаять. Однако удобнее будет зафиксировать ее с помощью ФУМ ленты и пристроить завинчивающуюся крышку.

Чтобы смастерить компрессор собственными руками из старых узлов и деталей, нужно первым делом тщательно разобраться со схемой сборки. Также нужно оценить свои знания, а также подготовить запчасти, расходные материалы

Их все лучше собрать заранее, чтобы в процессе сборки не обнаружилось отсутствие важной детали, из-за чего дальнейший процесс будет просто невозможным

Что такое воздушный компрессор

Изделие представляет устройство, используемое для сжатия, подачи газа под давлением. Может применяться при выполнении строительных работах. Задействуется при монтажных операциях. Не имеет погодных ограничений.


Воздушный компрессор

Виды и принцип действия

Выпускаемые модели устройств могут быть следующие:

  1. Поршневые.
  2. Ременные.
  3. Коаксиальные.
  4. Винтовые.
  5. Передвижные.
  6. Дожимные.

Алгоритм работы прост. Проходящий через систему фильтров воздух поступает в специальный блок с установленными винтами, где смешивается с маслом. Оно необходимо для недопущения образований пузырей, минимизации свободного пространства. Далее смесь подается к пневмосистеме, откуда направляется к оборудованию.

Что такое воздушный компрессор

Изделие представляет устройство, используемое для сжатия, подачи газа под давлением. Может применяться при выполнении строительных работах. Задействуется при монтажных операциях. Не имеет погодных ограничений.


Воздушный компрессор

Виды и принцип действия

Выпускаемые модели устройств могут быть следующие:

  1. Поршневые.
  2. Ременные.
  3. Коаксиальные.
  4. Винтовые.
  5. Передвижные.
  6. Дожимные.

Алгоритм работы прост. Проходящий через систему фильтров воздух поступает в специальный блок с установленными винтами, где смешивается с маслом. Оно необходимо для недопущения образований пузырей, минимизации свободного пространства. Далее смесь подается к пневмосистеме, откуда направляется к оборудованию.

Самостоятельное изготовление устройства

Для большинства пользователей характерна ситуация: компрессор применяется относительно редко, но при этом обойтись без него сложно. Например, время от времени требуется что-то подкрасить, продуть, запитать пневмоинструмент и т.д.

В таких случаях тратиться на покупку устройства заводского изготовления нецелесообразно: простаивая почти все время на полке, он затрат не оправдает. Разумнее собрать недорогую установку самостоятельно.

Схема самодельного компрессора

Сделать компрессор с нуля в условиях домашней мастерской невозможно — потребуются готовые узлы. Но стоимость его все равно будет довольно низкой, тем более что используются некоторые элементы уже отслужившие свое, без возможности применения по прямому назначению.

Любой компрессор состоит из двух основных компонентов:

  1. нагнетатель воздуха;
  2. ресивер: накопитель, позволяющий нагнетателю работать с перерывами и обеспечивающий равномерную подачу сжатого воздуха.

Если самодельную установку предполагается использовать для покраски, к чистоте воздуха предъявляются высокие требования: не допускается содержание в нем пыли и капелек воды или масла. Значит, компрессор требуется оборудовать воздухозаборным фильтром и масловлагоуловителем.

Необходимое оборудование

Практически все основные элементы и узлы можно создавать из бывших в употреблении вещей, но некоторые элементы придется приобретать отдельно. Фактически для работы понадобятся следующие части:

  • Емкость для изготовления ресивера. В качестве нее можно использовать старый огнетушитель, газовый баллон или гидроаккумулятор.
  • Пусковое реле. Если планируется делать самодельный компрессор из холодильника, то можно использовать его родной блок, причем для него имеется уже готовое посадочное место.
  • Клапан избыточного давления. При этом стоит приобрести именно новое изделие, которое настроено на необходимую величину или имеет регулятор.
  • Компенсатор давления. Он нужен для возможности регулировки выходного потока, вне зависимости от того, какое давление в системе и на входе.
  • Манометр. Желательно, чтобы данный прибор обладал регулируемыми контактами, которые можно выставлять на определенную величину.
  • Управляющее реле. Его можно использовать для подачи тока на пусковую цепь в зависимости от положения контактов.
  • Влагоотделитель. Данный узел стоит довольно дорого, но именно он отвечает за срок эксплуатации и качество работы изделия. Поэтому проще изготовить самодельный влагоотделитель для компрессора из старого масляного фильтра, используя силиконовый гель в качестве наполнителя.
  • Обратный клапан для защиты компрессора.
  • Для соединения всех узлов понадобятся трубы и фитиновые соединения. Также нужен провод для питания электрических цепей.
  • При желании можно создать станину, на которую и смонтировать все узлы.

Разборка без использования шлифмашины

Для того чтобы отделить черный металл от меди, необходимо сперва разобрать компрессор. Разберемся как можно разобрать устройство без использования угловой шлифмашины (болгарки), ведь болгарка – это относительно грязный инструмент, на рабочем месте будет много пыли, искр, шума, залитого внутрь масла (режущий диск будет разбрызгивать материалы вокруг себя).

К сожалению, корпус является монолитным металлическим изделием, содержащим ряд сварных швов, созданных при помощи автоматической сварки.

Поэтому, избежать болгарки можно только при помощи ножовки по металлу. Толщина металла может составлять более 3 миллиметров. Что касается ротора и статора, то болгарка не требуется, применять ее на всех этапах разборки не следует.

В районе сварки нужно сделать надрез, слить масло и «пройтись» вдоль всего шва.

Надрез должен быть небольшим дабы избежать разбрызгивания. Через малое отверстие масло должно вытекать медленно.

Разрезать следует осторожно, без спешки; если работаете ножовкой, следует следить за остротой пилы (лучше запастись запасными полотнами). Под срезанной шапкой наблюдаются обмотки мотора

После распаковки корпуса можно обнаружить причины неисправности устройства. В нашем случае причиной является перегоревшая обмотка.

Воздушный компрессор из старого холодильника

Очень часто компрессор из холодильника делают для себя художники-аэрографы или маляры, которые используют его в паре с пульверизатором или аэрографом. Более мощные компрессоры можно использовать для подкачки колес.

Чтобы сделать компрессор, надо сначала приготовить все необходимые комплектующие детали. В качестве нагнетателя можно использовать обычный ручной насос или любую емкость для содержания воздуха

Роль устройства для подачи воздуха в ресивер будет выполнять компрессор от старого холодильника, поэтому очень важно выполнить его правильный демонтаж. Сначала надо перекусить трубки, которые выходят из двигателя и ведут к радиаторной решетке. Дальше перерезаем провода, которые тянутся к реле, но их надо оставить длиной примерно 20 см

Дальше перерезаем провода, которые тянутся к реле, но их надо оставить длиной примерно 20 см.

Отличной заменой для ресивера может стать корпус огнетушителя

Важно, чтобы он был бесшовный и имел объем от 10 литров. Еще понадобятся автомобильные хомуты, кислородный редуктор, тумблер, реле РМ-5 или РДМ-5, запорный клапан, фум-лента, двужильный провод, шариковый кран, водопроводная крестовина с наружной резьбой ¾ дюйма. Компрессор холодильника, помимо входной и выходной трубок, имеет еще и третью трубку с запаянным концом

Компрессор холодильника, помимо входной и выходной трубок, имеет еще и третью трубку с запаянным концом

Закупоренную часть трубки надо отрезать ножовкой по металлу, но при этом важно следить за тем, чтобы металлическая стружка не попала вовнутрь. Оставшийся патрубок надо развальцевать и слить масло, имеющееся в компрессоре. Вместо него необходимо залить полусинтетическое автомобильное масло

Затем патрубок закупоривают с помощью винта, обмотанного фум-лентой

Вместо него необходимо залить полусинтетическое автомобильное масло. Затем патрубок закупоривают с помощью винта, обмотанного фум-лентой.

Водопроводная крестовина вкручивается в огнетушитель на место ЗПУ. При изготовлении компрессора надо обмотать уплотняющей лентой все винтовые соединения и дополнительно нанести на них герметик. На верхнюю часть крестовины наворачивают реле, выполняющее функцию регулирования давления в ресивере.

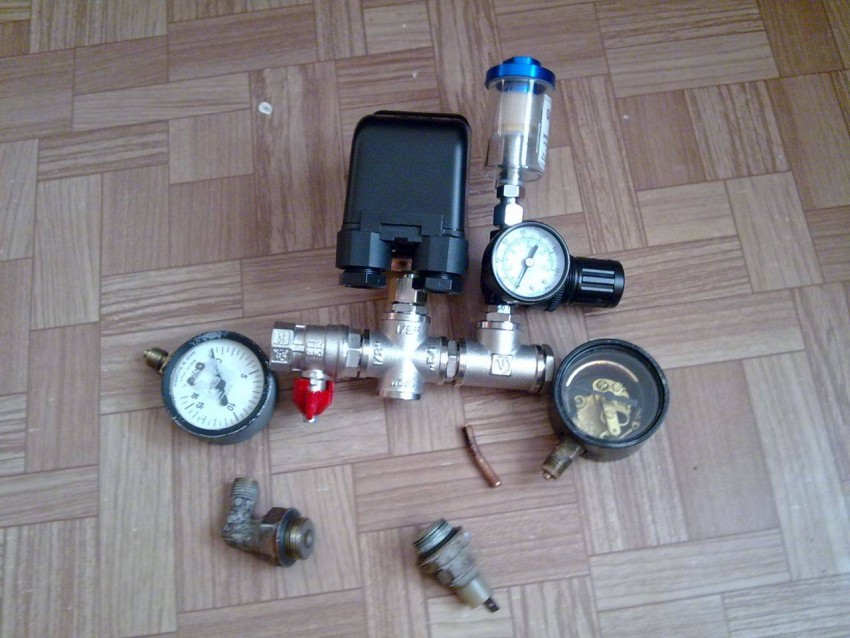

Дальше на один из входов крестовины устанавливают обратный клапан, к которому крепят штуцер для присоединения шланга. С помощью обратного клапана будет устраняться избыток давления воздуха в ресивере при покраске авто. Еще на один вход крестовины накручивается редуктор кислорода с запорным клапаном, который необходим для перекрытия воздуха на случай замены пневмоинструмента. Для возможности подключения краскопульта или пистолета к крану прикручивают переходной штуцер. Благодаря редуктору не образуется скачков давления в нагнетателе, а воздушный поток получается плотным и равномерным.

В завершение следует установить фильтры. Перед нагнетательным воздухозаборным патрубком устанавливают бензиновый фильтр, основной задачей которого является защита двигателя от пыли, а краскопульта от масла и влаги. Для удержания водяных капель на выходе нагнетателя крепится дизельный фильтр.

Простой вариант агрегата из огнетушителя/газового баллона

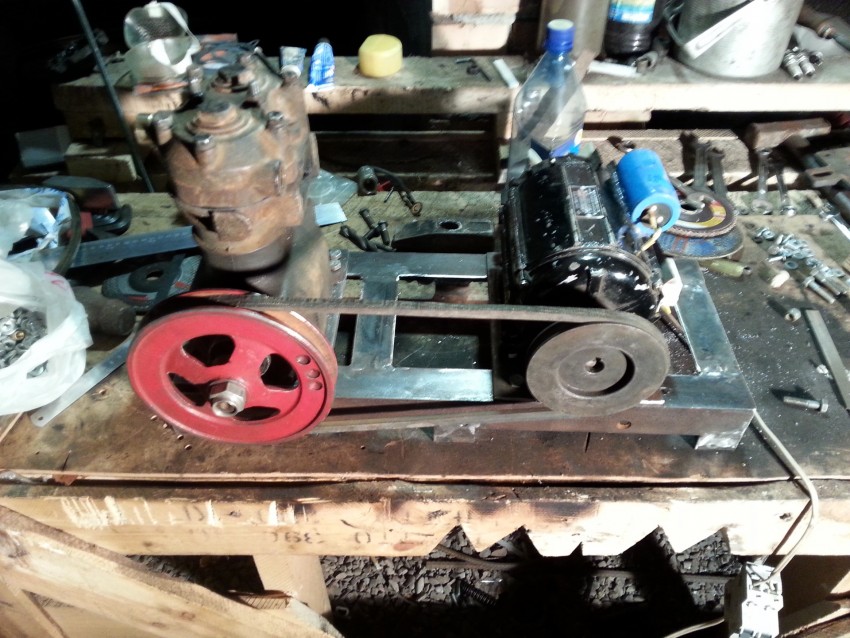

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

  1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
  2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.

  3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

  4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

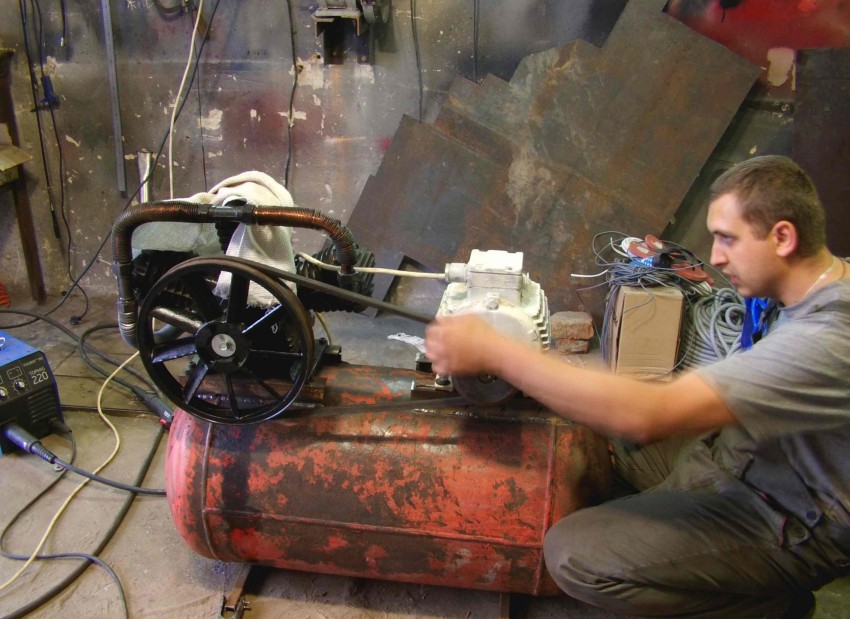

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Ручной компрессор из насоса и колеса

Самый простой и бюджетный вариант сборки самодельного источника сжатого воздуха с давлением до 5-ти атмосфер. Скорость нагнетания и объем ресивера, в данном случае, зависят от используемого устройства и размеров колеса. В приведенном ниже руководстве, мы разберем процесс сборки компрессора из электрического автомобильного насоса и бескамерной шины легковушки. На большой объем работ его не хватит, но для покраски небольшого участка вполне сгодиться. Для изготовления потребуются следующие компоненты:

  • Бескамерная шина с покрышкой. Можно и камерную, но процесс более трудоемкий. (Обязательно заранее проверьте герметичность)
  • Сосок для бескамерной шины без ниппеля.
  • Насос (лучше электрический).
  • Шланг для воздуха, небольшого диаметра (5-7 мм).
  • Манометр с регулятором.
  1. Первым делом, необходимо полностью спустить колесо. После просверлить в диске отверстие, диаметром 11 мм, и вставить в него сосок изнутри. Для этого смазываем отверстие литолом или подобным материалом, сжимаем камеру, устанавливаем сосок и вытягиваем с наружной стороны пассатижами. Если у Вас в хозяйстве имеются только камерные шины, то процесс установки выходного отверстия воздуха слегка усложняется. Необходимо вынуть камеру, проделать в ней небольшое отверстие, вставить в него сосок и зафиксировать клеем или вулканизацией. После чего, просверлить отверстие в покрышке, продеть оба соска и одеть шину. Можно использовать и одну камеру, но это менее безопасно и накачивать её надо дольше.
  2. Когда импровизированный ресивер готов, к его заводскому соску с ниппелем, подключается насос с манометром. В этом случае, можно использовать любой тип нагнетателей воздуха: ручной, ножной, электрический насос или компрессор от холодильника (по нему следующая инструкция). Главное, чтобы в ресивер подавался воздух, а удобство и скорость этой подачи, уже определять Вам.
  3. К второму соску без ниппеля закрепляется короткий воздушный шланг, идущий к манометру с регулятором, на котором устанавливается оптимальной выходное давление. К второму клапану манометра, подключается стандартный воздушный шланг, идущий непосредственно на сам инструмент.

Увидеть устройство в сборе и более четко понять, как сделать подобный компрессор для краскопульта своими руками, можно в следующем видеоролике. Автор подробно объясняет процесс сборки и демонстрирует самоделку в действии.

https://youtube.com/watch?v=W9eA_1sdwA4

Итоги
