Коптильня из кастрюли своими руками: принцип действия самодельной коптильни из кастрюли

Как построить коптильню холодного копчения

Сделать такой аппарат своими руками можно в гараже или домашней мастерской. Изготавливается домашняя коптильня своими руками из подручных материалов, а устанавливаться может на даче или во дворе частного дома.

Ящик для коптильни холодного копчения

Коптильная камера может изготавливаться из любой ёмкости подходящего размера. Один из вариантов такого аппарата — старый металлический сейф:

1. удалить внутренние полки;
2. газовой горелкой и стальной щёткой очистить стенки от краски;
3. в верхней части коптильной камеры вырезать отверстие Ø100мм;
4. закрепить в нём дымоход из оцинкованной или пластиковой канализационной трубы;
5. в нижней части боковой стенки просверлить отверстие Ø20мм;
6. приварить к нему кусок водопроводной трубы с резьбой 1/2″;
7. на боковых стенках через каждые 10см приварить уголки 20х20мм;
8. изготовить необходимое количество решёток и разместить их на уголках.

Металлический сейф для коптильной камеры

Другим вариантом ящика для коптильни является коптилка из газового баллона. Желательно выбирать баллон большого объёма и диаметра, чтобы внутри было достаточно места для продуктов.

Длина трубы для холодного копчения

У трубы в этих установках две функции — подвод дыма и его охлаждение. Чем больше диаметр дымоподводящей трубки, тем медленнее проходит по ней дым и сильнее охлаждается.

В таких коптильнях длина и диаметр трубы зависят от способа получения дыма:

• В установках с дымогенератором дым вырабатывается не горением, а тлнием опилок и смешивается с холодным воздухом. Поэтому трубка изготавливается из ПВХ и имеет длину до 1 метра и диаметр 16-20мм.
• В коптильнях с дымоходом в земле его длина зависит от сечения канавы. При её размерах 30х30см достаточно длины 3-4 метра, при сечении 15х15см длину необходимо увеличить до 5-7 метров.
• В аппаратах с дымоподводящим каналом из стальной трубы её диаметр может быть 100-150мм, а длина 5-10 метров. Первые 2-3 метра изделия, по которым проходит дым, нагретый до температуры выше 100°С, изготавливаются из обычной стальной трубки. Остальная труба может быть оцинкованная или пластиковая.

Дымоход для коптильни холодного копчения

Изготовление дымогенератора

Самой сложной частью коптильни холодного копчения является дымогенератор. Сделать его можно из герметично закрывающейся ёмкости небольшого размера, например, огнетушителя.

Пошаговая инструкция по сборке такого аппарата состоит из нескольких пунктов:

1. разрядить огнетушитель;
2. выкрутить клапан;
3. отмыть аппарат от остатков пенообразующей смеси или порошка;
4. на высоте 7см от дна просверлить 4-6 отверстий Ø12мм;
5. в отверстие, оставшееся после удаления клапана, установить эжектор.

Пошаговая инструкция сборки дымогенератора из огнетушителя

Дымогенераторы

Чтобы копчение мяса производилось успешно, дымогенератор нужен обязательно. То, как устроен самый простой такой генератор, показано на изображении ниже. Что касается нагревателя, то он здесь показан условно, поскольку, о чем уже говорилось ранее, он может быть абсолютно любым. Также для генератора требуется особое топливо, но об этом несколько позже.

Наддув же обозначен отнюдь не условно. Если генератор работает на естественной тяге (а для этого требуется, чтобы коптильня располагалась на 200-300 сантиметров выше него), то его можно будет использовать разве что для псевдохолодного копчения. Настоящее же горячее копчение требует, чтобы в камере было высокое давление, в то время как тяга, насколько мы знаем, обеспечивает разрежение.

Ниже приведена более интересная схема дымогенератора. Данное устройство функционирует по следующему принципу: чурка, которая поджимается пружиной, оснащенной регулировочным винтом, начинает тереться о шкив еще до начала трения и дымообразования. Здесь же на двигателе располагается вентилятор, который гонит дым внутрь камеры.

На данной схеме изображен коллекторный двигатель переменного тока, и он подходит больше всего. Здесь его мощность должна составлять 200-300 ватт. А вот в случае использования асинхронного двигателя с конденсаторным запуском (а у таких устройств достаточно жесткая наружная характеристика), то для поворота вала потребуется уже примерно 1500-2000 ватт.

Коптильня из бочки

Когда задают вопрос, как сделать коптильню в домашних условиях, обычно имеют в виду как раз примерно это — коптилка из бочки, той или иной степени сложности. Это ещё более солидный, стационарный вариант, чем предыдущий. Бочку нельзя взять с собой на рыбалку, как ведро. В бочку помещается гораздо больше продуктов. И если приложить руки и фантазию, самодельная коптильня из бочки может даже стать украшением вашего дачного участка.

Коптильня для горячего копчения из бочки делается точно так же, как и коптильня из ведра, только объёмы больше. Здесь описываем самый простой и быстрый вариант, который можно сделать своими руками за полчаса.

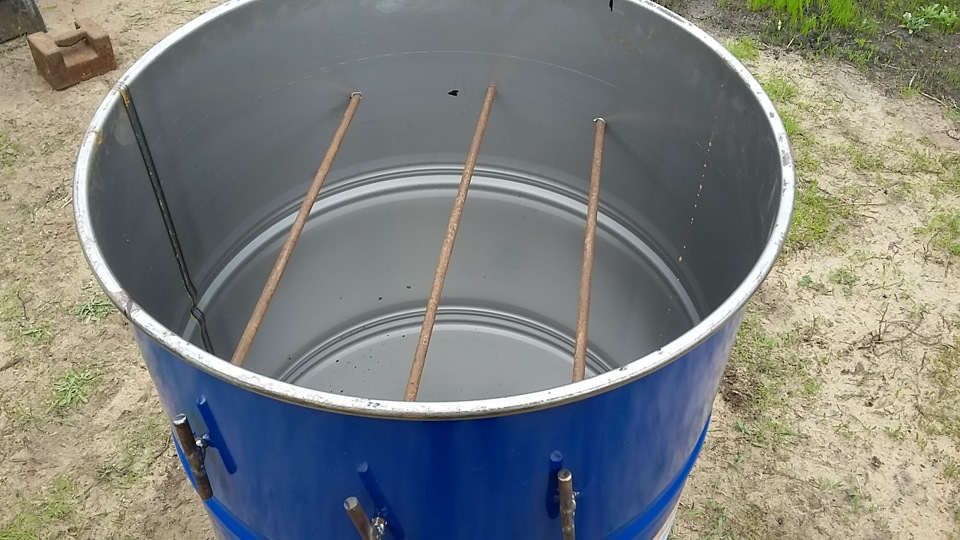

Нужно взять старую бочку с дном (отрезать дно не надо). На дно бочки кладём три кирпича — на них будем ставить какую-нибудь ёмкость для сбора стекающего жира.

Пробиваем отверстия у верхнего края бочки, вставляем в них пару штырей — на них будем подвешивать на проволочных крюках продукты.

Как пользоваться:

• всю конструкцию ставим на кирпичи,
• разжигаем под ней огонь,
• внутрь на дно насыпаем опилки лиственных пород деревьев, достаточно 3-4 горсти,
• на кирпичи в бочке ставим тазик или противень для сбора жира,
• на верхних прутьях развешиваем или раскладываем предварительно подготовленные продукты,
• закрываем бочку крышкой или куском мешковины и присматриваем за огнём.

Процесс горячего копчения в бочке длится от 40 минут до 1,5 часов. Температура внутри должна быть 70-80 градусов — для контроля неплохо купить термометр.

Это домашняя коптильня самой простейшей конструкции. Можно сделать более аккуратно, чтобы она не выглядела так кустарно.

Если нужна коптильня для холодного копчения, то придётся повозиться чуть дольше. Главной особенностью такой коптилки является длинный дымоход, в котором охлаждается дым. Соответственно, топка, в которой горят дрова и коптильная камера должны быть разнесены друг от друга. Расскажем о простейшем варианте такой коптильни.

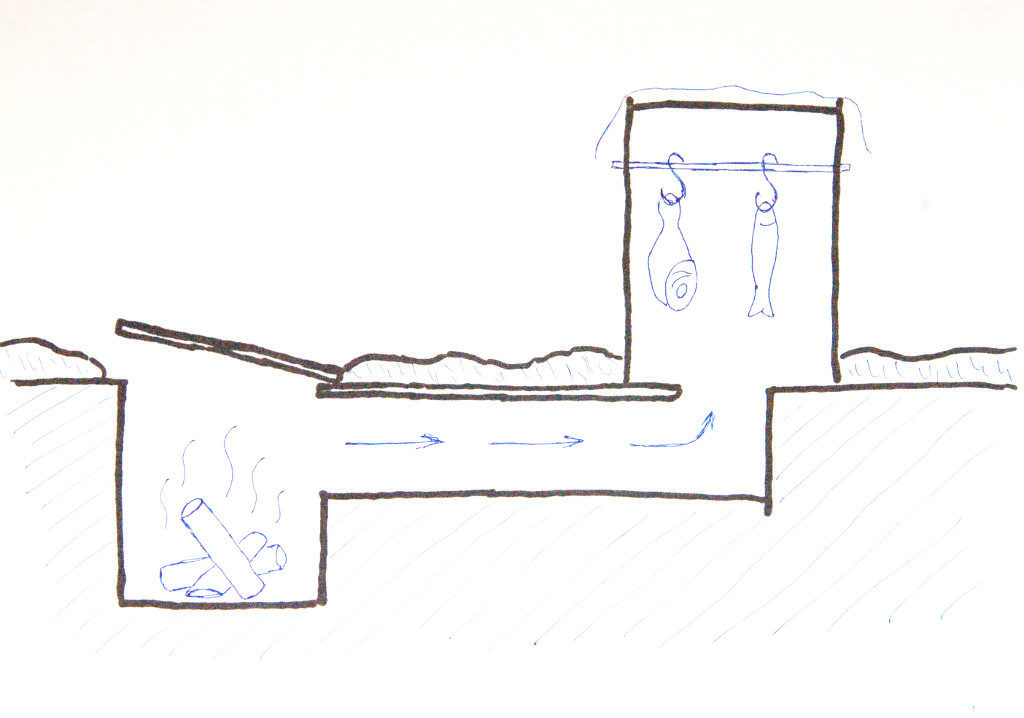

Нужно выкопать в земле неглубокую (сантиметров 20-30) траншею. Длины траншеи два-три метра вполне хватит. Над одним концом этой траншеи на кирпичи нужно поставить бочку без дна. (Да, в этом варианте дно у бочки нужно отрезать, или как минимум проделать в нём множество отверстий). На другом конце траншеи сделать яму до полуметра глубиной. Это будет топка.

Траншею нужно закрыть по всей длине шифером или профнастилом. В бочке развесить на прутьях продукты, так же, как описывалось в предыдущем варианте про горячее копчение.

Разводим в яме костёр, даём ему прогореть до углей. Закрываем огонь свежими зелёными ветками с листьями, можно даже замоченными в воде, чтобы было больше дыма. Закрываем яму ещё одним куском шифера. Дым пойдёт по траншее в бочку, по дороге охлаждаясь в земле, и начнётся копчение.

Среди этих четырёх картинок какая отвечает холодному копчению? Правильно – только правая нижняя!

Особенность такой коптилки в том, что не требуется поддон для жира, потому что температура дыма всего от 20 до 40 градусов, и жир из продуктов просто не выделяется в таком количестве, как при горячем копчении.

Время холодного копчения значительно больше, чем горячего. Готовьтесь поддерживать небольшой огонь в вашей яме минимум сутки. Некоторые советуют и больше, около двух суток.

Конструкция в деталях

Планируя холодное копчение в домашних условиях, важно детально разобраться в конструкции коптильни. Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры)

Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры).

В этом варианте устройства коптильный канал выполнен как короб, а не труба. Для него можно использовать доски с обязательной герметизацией, металлические листы или кирпич.

Поэтапное выполнение работ

1. Подготовка основания. Выбирается грунт на глубину 60…80 мм. Размеры углубления должны быть не менее 50х50 см, габариты зависят от требуемой производительности дымогенератора. Для камеры объемом 100…150 литров достаточно топки 60х60х80 см, для большего объема размеры рассчитываются индивидуально. Также подготавливается место для закладки дымового канала и камеры копчения: выбирается полоса грунта на 20…30% шире планируемого сечения канала и прямоугольник (окружность) размерами на 20…30% больше габаритов камеры. Устраивается подушка из щебня с фракцией 20…40 мм толщиной 5…7 см поверх песчаной утрамбованной подушки толщиной 2..3 см. Для слабых грунтов и высоко стоящих грунтовых вод можно дополнительно «пролить» подушку слабым цементным раствором по технологии, описанной в тематической статье.
2. Заливка основания топки армированным бетоном (необязательно). Если дымовой канал выполнен из трубы, необходимо уложить ее до заливки бетона.
3. Кладка топки огнеупорным кирпичом (если планируется использовать дрова) или монтаж самодельного либо промышленного дымогенератора.
4. Устройство дымового канала. Если используется труба, ее фиксируют кирпичами, блоками или бетонной стяжкой. Помимо сохранения нужного положения, такая мера позволяет ускорить охлаждение дыма. При выкладке канала кирпичом или досками требуется обязательная герметизация природными герметиками.
5. Установка коптильной камеры. Эта часть конструкции должна быть герметичной, иметь дымоход и дверку для размещения продуктов и их извлечения. Дополнительно устраивают полки или подвесы в один или несколько ярусов, внизу монтируют поддон для стока жира с копченостей. Для удобства к камере можно пристроить навес, где в дальнейшем будут храниться дрова.
6. Устройство крышки над топкой.

Важно: перед тем, как сделать коптильню холодного копчения, необходимо убедиться – дым не будет беспокоить жильцов и соседей. Для этого следует изучить преобладающие направления ветра, учесть особенности рельефа и погодные условия.. Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Схема коптильни холодного копчения из бочки или холодильника своими руками отличается только конструкцией коптильной камеры – остальные детали сохраняют свое назначение и размеры.

Принципы сборки такого устройства рассмотрены в видео-ролике.

Удобно присутствие в холодильнике решетчатых полок, на которых можно расположить продукты для копчения, сомнение вызывает пластиковая отделка внутри. Лучший вариант холодильника для домашнего копчения – старый типа ЗиЛ, с металлическими внутри стенками. Можно обшить корпус изнутри деревянными планками.

Устройство коптильни из бочки еще проще – в качестве камеры для обработки продуктов используется металлическая или деревянная бочка с вырезанной в боковой поверхности дверкой или съемной крышкой. Полки и ярусы подвесов выполняются так же, как для деревянной или кирпичной камеры.

Расположить бочку можно вертикально и горизонтально.

Коптильня из кирпича для загородного дома

Сделать такую конструкцию можно только являясь владельцев загородной недвижимости, а основным преимуществом ее эксплуатации является:

• получение качественного продукта с соблюдением всего технологического цикла;
• большой спрос эксплуатации;
• возможность устройства дополнительной зоны отдыха или релаксации, особенно если конструктивно объединить коптильню, например, с дровяной печью или мангалом.

Но, выбирая стационарную коптильню для горячего копчения, нужно быть готовым к солидному объему предстоящих работ.

1. После того как будет определено место под строительство, следует приступить к устройству фундамента, для которого можно использовать как кирпич, так и бетонные блоки или вообще сделать его монолитным. При выборе места желательно учитывать расположение дома и направление ветра, чтобы исключить проникновение дыма в помещение.

2. Для возведения собственно коптильни используется огнеупорный кирпич, а для внутренней части, в которой и будет происходить копчение, можно применять шамотный материал.

3. Учитывая, что такая домашняя мини-коптильня становится активным элементом ландшафта, необходимо позаботиться о ее внешней отделке. Можно использовать как отделочный кирпич, особо привлекателен в этом случае клинкер, так и другие материалы, при выборе которых следует подходить с точки зрения их пожарной безопасности и огнеупорности.

4. Для снижения теплопотерь и увеличения эффективности коптильни рекомендуется между облицовкой и самой конструкцией устраивать теплоизоляционный слой, для которого единственно подходящим материалом будет минеральная вата.

5. Следующий этап – установка дверцы и дымохода, служащего для отвода лишнего количества дыма. А далее, в зависимости от размеров, может быть сделана одно- или двухъярусная коптильня с поддоном для стекания жира, устанавливаемым прямо над топочным отделением, в котором происходит тление щепы.

Для удобства эксплуатации можно позаботиться о том, чтобы установить и подключить фонарь, наличие которого позволит заниматься любимым делом даже в темное время суток.

Из бочки

Бочка для коптильни — вполне уместная принадлежность. Из неё легко можно изготовить камеру копчения. Для этого надо взять бочку ёмкостью в 100 литров.

Рекомендуем прочитать:

• Живой забор на даче — 150 фото и видео пошаговой инструкции как создать высокий и красивый забор

• Лучшие цветы для дачи: 155 фото оформления простых и стильных решений по созданию цветов

• Озеленение участка своими руками — лучшие идеи красивой и функциональной планировки участка. Инструкции, схемы, фото, видео

В верхней её части нужно просверлить отверстие для выхода отработанного дыма. В нижней части также нужно будет подготовить отверстие.

Через него по трубе будет поступать дым из дымогенератора. Нижнее отверстие желательно делать на расстоянии примерно 15 сантиметров от дна.

Для размещения обрабатываемых продуктов желательно предусмотреть металлические решётки.

Электрическая коптильня

Применение электрической коптильни – удобный и быстрый способ приготовления блюд горячего копчения в городской квартире или в любом другом помещении.

К преимуществам этого вида горячего копчения относятся:

• Компактность конструкции. Бытовая электрическая коптильня имеет небольшие габариты и легко помещается в кухонный шкаф. Используемые в кафе и ресторанах также компактны и не занимают много пространства;
• Легкость в эксплуатации. Чтобы приготовить продукты в электрической коптильне, необязательны специальные навыки или опыт. Достаточно выбрать необходимый температурный режим согласно прилагаемой инструкции;
• Быстрое приготовление. Продукты в таких устройствах готовятся в среднем 30 минут. Это обеспечивается плотным притиранием крышки к стенкам емкости. Такая конструкция обеспечивает полное сохранение жара внутри коптильни;
• Полная комплектация производителем коптильни необходимым сопроводительным оборудованием, в том числе и дымоотведением;
• Предоставление производителем гарантии;
• Приготовление продукта проводится без неконтролируемых перепадов температуры. При необходимости температура регулируется вручную или автоматически;
• Ценовая доступность бытовых вариантов электрических коптилен.

Это делает данный вид оборудования оптимальным для использования в приготовлении блюд домашнего горячего копчения в условиях городской квартиры.

Устройство из бочки для копчения мяса, рыбы, сала

Есть несколько вариантов изготовления коптилен из металлических бочек. Но можно пойти другим путем: из одной бочки сделать две переносные коптильни. Одну для рыбы, вторую — для мяса.

Этот способ подойдет тем, кто не стремится заложить за один заход как можно больше продуктов, а желает получить превосходное их качество.

Независимо от того, будет ли использована целая бочка, устройство коптильни остается неизменным.

Внимание! Коптильня — пожароопасная конструкция, требующая пристального внимания, поэтому выбирать место для ее установки нужно со всей тщательностью. Основное требование к месту для очага — защищенность от порывов ветра

​

Материалы для изготовления:

• прутки (подойдет арматура);
• решетки для опилок и продуктов (можно сделать из электродов №4 или толстой проволоки);
• отрезки металлической трубы диаметром 15—25 мм и длиной 3—5 см (3 шт);
• поддон для жира (можно использовать фольгу, согнутую в виде тарелки с бортиками);
• дверная металлическая петля;
• металлическая защелка для двери (шпингалет любого типа);
• металлическая сетка типа «рабица»;
• кирпичи (8 шт);
• крепежные элементы: саморезы по металлу и болты.

Этапы изготовления

Шаг 1. Подготовка бочки.

Емкость промывают, чтобы избавиться от запаха. В этом хорошо помогают средства для мытья автомобилей. Если есть мини-мойка, используют и ее.

Фото 2. Схема устройства коптильни горячего копчения с электрическим нагревательным устройством из бочки. Внутри можно установить несколько ярусов для приготовления пищи.

Шаг 2. Изготовление крышки.

От верха бочки отступают вниз 5—6 см и проводят линию по окружности емкости. С помощью болгарки и диска по металлу отрезают отмеченную часть. В ней обычно имеются два отверстия: большое и маленькое. Первое оставляют закрытым, а второе открывают. Боковые стенки надрезают болгаркой через каждые 1—1,5 см. Слегка отгибают эту «елочку» по направлению вовне. Таким образом получают плотное облегание и примыкание крышки к коптильной камере.

Шаг 3. Изготовление дверцы.

На высоте 5—7 см от дна бочки вычерчивают прямоугольник такого размера, чтобы его было достаточно для выемки золы и закладывания стружки и выпиливают с помощью болгарки. Справа высверливают два отверстия и крепят одну часть дверной петли. Примеряют дверцу к бочке, находят точки крепления петли и крепят. Прикручивают в нужном месте шпингалет.

Шаг 4. Изготовление подставки под поддон.

Внутри бочки, в трех равноудаленных друг от друга местах, приваривают ко дну (или крепят на саморезы по металлу) отрезки трубы.

Шаг 5. Изготовление решеток для продуктов.

На металлическую сетку кладут крышку «елочкой» вверх и очерчивают по окружности маркером, а затем вырезают ножницами по металлу или распиливают болгаркой.

Шаг 6. Устройство упоров для металлических решеток.

Внутреннее оборудование коптильни, как правило, состоит из нескольких ярусов. Значительная высота бочки позволяет сделать 3—4 яруса. Для этого понадобится соответствующее количество решеток.

Для каждого яруса сооружают по 3—4 опоры из болтов сечением от 10 мм. Сначала высверливают в нужных местах отверстия сверлом требуемого диаметра, затем вставляют болты и изнутри бочки фиксируют их гайками.

Шаг 7. Устройство топки (очага).

Из 8 кирпичей выкладывают 4 стыкующихся между собой стенки, каждая из которых должна быть высотой в 2 кирпича.

Шаг 8. Изготовление опоры для бочки.

Чтобы коптильня была приподнята над очагом, нужны опоры. Здесь у мастера простор для фантазии. Можно приварить ко дну 3—4 ножки, можно выстроить в непосредственной близости от очага две кирпичные стенки.

Шаг 9. Устройство дымоотвода.

Поскольку в крышке бочки имеется отверстие, оно и послужит дымоотводом. Для регулирования тяги его просто прикрывают металлической пластиной или камнем. Но можно и облагородить коптильню: приварить к этому отверстию полую трубку.

Как сделать коптильню горячего копчения из эмалированной кастрюли своими руками

Коптильню из кастрюли своими руками на даче изготавливают следующим образом:

1. Дно тары засыпают щепой.
2. Посредине емкости устанавливают сетку, на которой будет коптиться мясо. Сетку можно заменить пельменницей.

Чтобы коптилка стояла устойчиво, рекомендуется сделать подставку из кирпичей.

Самодельная коптильня горячего копчения из кастрюли может быть усовершенствована. В устройство добавляют противень, в который будет стекать жир. Преимущество такой коптильни в том, что в ней можно готовить более жирные сорта мяса или рыбы. Во время копчения жир падает на угли и мешает тлеть им. Противень устранит такую проблему, и процедура копчения будет проходить на высшем уровне.

В видео наглядно показано, как самостоятельно соорудить устройство для копчения продуктов из кастрюли:

Огонь для тления щепы

Чтобы хорошо прокоптить продукты, важно соорудить своеобразную топочную, которая будет вырабатывать необходимое количество дыма. Варианты топки для коптилки из кастрюли:

Варианты топки для коптилки из кастрюли:

• устанавливают два кирпича на ребро, между ними разводят костер, а сверху коптильню;
• в земле вырывают яму, в которой разводят огонь;
• в мангале разводят костер и сверху на шампурах помещают кастрюлю, или внутри мангала ставят по два кирпича, на которые устанавливают устройство копчения.

Если копчение продуктов происходит в квартире, источником огня выступает плита. Чтобы избежать распространения дыма по всей квартире, крышку кастрюли плотно закрывают, а дым выводят через отверстие с помощью шланга, выведенного в форточку или вытяжку.

Изготовление самодельной коптильни из кастрюли

Коптильня, вне зависимости от ее типа и размеров, обязательно состоит из следующих элементов:

• Корпус. В нашем случае это будет кастрюля. В ней и будет происходить весь процесс копчения.
• Решетки (они могут иметь разную форму), на которые во время копчения будут укладываться предварительно подготовленные продукты.
• Крышка, с помощью которой можно будет удерживать весь дым внутри используемого корпуса. Она должна максимально плотно прилегать к кастрюле, чтобы процесс копчения был равномерным.
• Подставка. На нее будет устанавливаться коптильня. Под подставку подкладываются дрова, чтобы подогревать топливо, которое будет находиться внутри кастрюли.

Схема и чертежи

В Сети представлены разные схемы, а также чертежи, по которым можно без проблем сделать самостоятельно такую простую коптильню небольшого размера. В конструкции нет ничего сложного, поэтому с процессом сборки сможет справиться даже неопытный человек, который никогда не пользовался подобным оборудованием.

Инструменты и материалы, которые могут понадобиться

Для того, чтобы изготовить один из простейших вариантов коптильни, могут понадобиться следующие материалы.

• Одна кастрюля большого размера.
• Старый мангал.
• Два прочных кирпича.
• Одна или две старые решетки.
• Металлическая пельменица или варенечница.

Процесс сборки

Мини-коптильню из кастрюли можно соорудить, используя для этого несколько прочных емкостей, которые будут иметь одинаковый диаметр. Верхнюю емкость нужно вставить максимально плотно в нижнюю, чтобы между ними не осталось щели, сквозь которую может просочиться дым во время процесса копчения.

Решетку, на которой будут находиться продукты, нужно разместить за несколько сантиметров от крышки

Важно, чтобы между крышкой и уложенными продуктами было хотя бы немного пространства. В противном случае они не будут нормально прокапчиваться со всех сторон

Решетка крепится очень просто. В стенках верхней кастрюли нужно сделать четыре отверстия, в которые проводятся достаточно тоненькие прутья. Дальше на них укладывается решетка.

Сборка

Между решеткой и дном верхней посудины устанавливается поддон из металла на небольших ножках. Стоит проследить за тем, чтобы он не прикасался к стенкам используемой емкости. Устанавливать его нужно обязательно, ведь поддон сможет защитить продукты в том случае, если топливо загорится. Кроме того, именно в него будет стекать жир с копченостей, который не должен попадать на тлеющую щепу.
