Как сделать самодельный квадроцикл своими руками?

Содержание

Квадроцикл из «Урала»: сборка и особенности

Может показаться, что сделать квадроцикл из «Урала» достаточно сложно, но это не так. Потребуется подготовить необходимые детали и инструменты, а также рассмотреть инструкцию по сборке. Из одного старого, но рабочего мотоцикла можно сделать универсальный четырёхколесник, который будет применяться как для езды по бездорожью, так и в хозяйстве.

Стоит отметить, что собрать своими руками квадроцикл из «Урала» 4х4 довольно сложно. Для его качественной проработки потребуется обратиться за помощью к команде профессионалов, потребуется токарь, электрика и сварщик. Сделать переднюю подвеску независимой целесообразнее, чем собирать самодельный квадроцикл из «Урала» 4х4. В противном случае управление может вызывать трудности. Дело в том, что для обеспечения полного привода потребуется дополнить систему редуктором, что приведет к увеличению веса квадроцикла. Для сборки заднеприводной конструкции нужно подготовить следующее:

  • Рабочий мотоцикл «Урал».
  • Рулевая тяга поперечного типа.
  • Одна пара передних ступиц от автомобиля с задним приводом.
  • Рычаги передней подвески.
  • Полуось либо карданный вал.
  • Толстостенная труба из легкого сплава.
  • Задний мост.

Стоит отметить, что задний мост и передние ступицы нужно брать от одного автомобиля. Это позволит избежать процедуры подгонки дисков под фиксационные отверстия. Эти детали рекомендуется брать от Москвича или ВАЗа. В работе потребуется набор ручного инструмента, а также болгарка и сварочный аппарат.

Комплектующие

Рекомендуется применять двигатель, питание и зажигание от одного скутера, чтобы вся система функционировала слаженно. Некоторые компоненты желательно доработать, например, целесообразно снабдить систему зажигания аккумулятором с подходящими для квадроцикла характеристиками. Топливный бак лучше взять от скутера, так как он обладает достаточным размером для такой системы.

Передний и задний мост берут от грузового мотороллера, так как на них действуют большие нагрузки. Если эти элементы системы будут недостаточно крепкими, они быстро деформируются и выйдут из строя.

Пружины для амортизатора можно взять от любого мотоцикла, который обладает достаточно крупным размером. Они фиксируются на раме подвижно, конфигурацией напоминая букву «А». Можно приобрести амортизаторы отдельно, так как они должны обеспечивать плавность хода. Новые детали обладают лучшими эксплуатационными характеристиками, чем подержанные детали.

Управление может быть как рулевым, так и мотоциклетным. Выбор зависит от вкусовых предпочтений мастера. Рычаг от тормоза соединяют с трансмиссионным тормозом, присоединяя систему к звездочке заднего моста.

Наружный обвес можно изготовить из стекловолоконного материала или старых мотоциклов либо машин. Чтобы сделать кузов, рекомендуется склеить «болванку» из пластика или дерева. При использовании такой технологии получается подогнать детали обвеса друг к другу максимально качественно. На макет наносится стеклопластик, формируя детали обвеса.

После этого кузов нужно обработать наждачной бумагой и прогрунтовать. Когда слой высохнет, наносится специальная краска. Затем проверяется работа всех систем и механизмов, при необходимости вносятся соответствующие доработки.

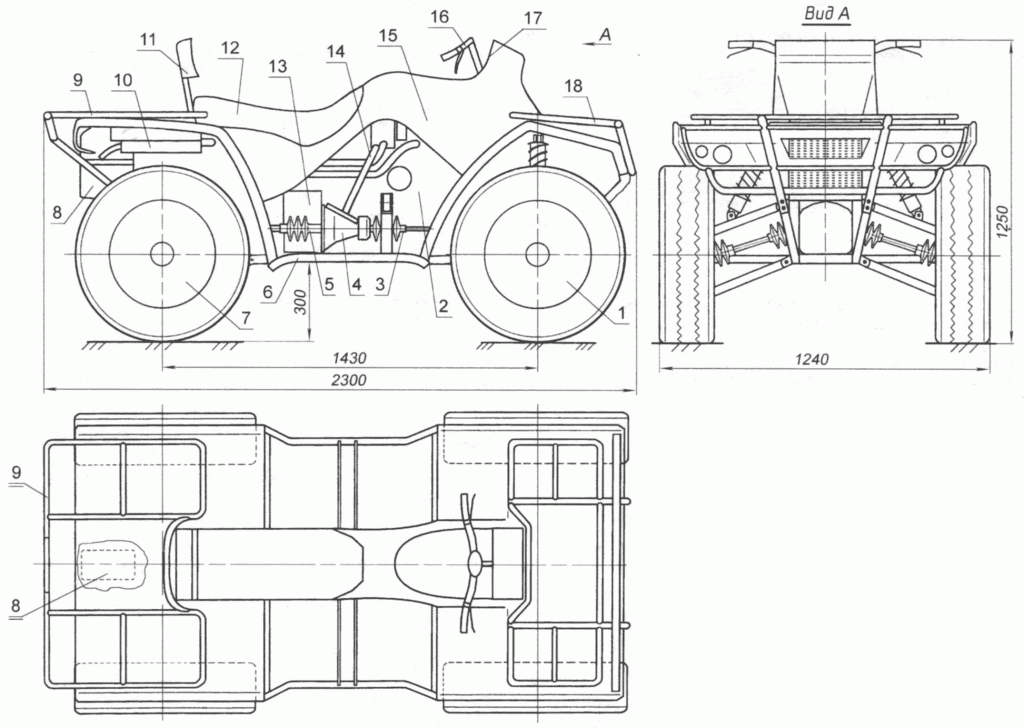

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока

» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Как сделать квадроцикл из скутера?

Чтобы собрать квадроцикл из легкого мотороллера нужно подготовит ряд инструментов. В работе обязательно применяется сварочное оборудование, болгарка. Также будет нужен разнообразный ручной инструмент, начиная с отвертки и заканчивая гаечными ключами.

Мастерскую оборудуют в отапливаемом, хорошо проветриваемом помещении или на улице под навесом в летний период.

Чтобы сделать квадроцикл из скутера своими руками, чертежи конструкции потребуется рассмотреть детально перед началом работы. Лучше всего разработать схему самостоятельно, прорабатывая каждую деталь будущей системы.

Начать сборку нужно с рамы, которую берут от скутера-донора. Ее потребуется доработать, дополнительно обварить и сделать багажник, расположенный спереди либо сзади.

Для сборки рамы обязательно пригодится дополнительный материал. Это должна быть тонкостенная труба с круглым или квадратным поперечным сечением. Она не должна быть тяжелой, в противном случае вес квадроцикла будет большим. Из-за этого он потеряет в маневренности и управляемости, а на мотор будет действовать слишком высокая нагрузка. Из-за этого он может выйти из строя довольно быстро.

Не рекомендуется применять водопроводные трубы, так как они очень хрупкие и для подобных целей не подходят. Чтобы установить все необходимые узлы и механизмы к раме приваривают кронштейны.

Колесные диски лучше выбрать из легкосплавных материалов, так как в другом случае вес транспортного средства будет значительным. Можно взять колеса от мотоблока, протектор которых имеет довольно агрессивный рисунок. Но вот для легкого квадроцикла не стоит выбирать колеса от автомобиля. Они большие и тяжелые, поэтому на двигатель будет действовать высокая нагрузка.

Квадроцикл с двигателем от скутера не будет отличаться значительной мощностью. Но при езде по бездорожью водитель сможет получить свою порцию драйва. Когда рама будет собрана, на неё можно будет смонтировать мотор. Это кропотливый процесс, который требует от мастера аккуратности. Мотор должен прочно прилегать к своему посадочному месту. В противном случае на него будут воздействовать сильные вибрации.

Вал мотора нужно соединить с редуктором на задней оси. Для этого к шестеренке нужно присоединить цепную передачу. Трансмиссию устанавливают сразу после этого, выведя все органы управления, в том числе от мотора, на раму. Педали и рычаги управления закрепляют на соответствующих посадочных местах.

Ходовая система

Как сделать квадроцикл из «Урала»? В первую очередь обращаем внимание на Здесь может быть несколько вариантов доработки системы. Самый простой из них — это установка штатного карданного вала вместе с редуктором

Конечно, такой способ куда более простой и быстрый, чем монтаж автомобильного моста, однако не стоит забывать, что в нем не будет находиться дифференциал.

В связи с этим большинство хозяев принимают решение устанавливать мосты с легкового автомобиля. Самым подходящим вариантом для этого будет отечественная «Ока». Но по своему весу он слишком большой, что значительно отобразится на проходимости и динамике разгона машины, поэтому его мы будем укорачивать. Работа очень кропотливая, зато дифференциал уже вмонтирован в мост, что очень кстати при езде по асфальтовой дороге.

Квадроцикл с укороченным, более компактным мостом, будет гораздо лучше вести себя в пути. Для того чтобы доработать данную часть подвески, нам нужно отрезать опорную чашку и кронштейн пружины, а затем извлечь из гнезда концевой фланец. Когда мы укоротим чулок, последний элемент вставляется обратно и готовая конструкция закрепляется сваркой. Кстати, карданный вал тоже можно смастерить из полуосей «Оки».

Больше возможностей перед нами открывается при конструировании передней подвески. Конечно, сопоставляя вес будущего квадроцикла, нетрудно догадаться, насколько нелепой будет установка автомобильных рычагов подвески. Поэтому для снижения снаряженной массы транспортного средства рекомендуем изготовить их собственными усилиями, самостоятельно подобрав для них нужный размер. Чаще всего изготавливается из металлических труб разметом 25х25х2 миллиметра. При этом поворотные кулачки берутся от машины «Жигули». Тормозную систему лучше приобрести отдельно.

Коробка передач и тормоза

Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.

Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.

Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.

Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.

Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.

Коробка передач и тормоза

Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.

Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.

Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.

Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.

Подбираются шины нужного размера. Если транспорт будет эксплуатироваться по бездорожью, нужно создать соответствующий клиренс (расстояние от днища до поверхности земли). Для этого устанавливаются колеса R17.

Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.

Как сделать квадроцикл из мотоцикла «Урал»?

На первом этапе создания мотовездехода нужно изготовить подвеску. Сначала старое транспортное средство потребуется разобрать. Раму аппарата нужно освободить от всех элементов, мастеру нужно снять амортизаторы и руль. Желательно заранее определить, какой тип подвески будет установлен для мотовездехода из «Урала», например:

  • Подвеска на рессорах.
  • Жесткая конструкция без амортизатора.
  • Подвеска с амортизаторами на пружинах.

Конечно, лучше всего остановиться на подвеске с пружинными амортизаторами. Их можно взять со старого мотоцикла. Так как у аппарата будет 4 колеса, недостающие механизмы придётся докупить. Подвеска в этом случае будет иметь форму буквы «А». Нужно правильно рассчитать вес будущего квадроцикла. В этом случае амортизаторы позволят обеспечить плавность хода при езде по жесткому офф-роуду.

Тюнинг бампера для Оки

Стандартные бамперы ВАЗ 1111 плохо поддаются модернизации, так как обладают ограниченным тюнинговым ресурсом. Причина – небольшая площадь поверхности, где близко друг к другу расположены противотуманные фары и место для госномера. Но при желании можно раскачать и штатные бамперы. Это делается при помощи монтажной пены, эпоксидной смолы и шлифовального инструмента. Например, можно увеличить бампер в нижней части, добавив диффузоры по примеру раллийных автомобилей. Но такая технология непрактичная и трудоемкая.

Основная сложность модернизации штатного бампера – создание симметричной поверхности и четкой прорисовки линий. Также определенную трудность может вызвать разработка дизайна. Чтобы долго не мучиться за основу стоит взять какой-нибудь продвинутый образец спортивного бампера.

Оптимальный тюнинг бампера для Оки своими руками – замена родных образцов на продвинутые модификации. Это просто и быстро. Затруднение вызовет только установка заднего бампера. Причина сложностей – фаркоп. Следует помнить, что объемные бамперы визуально увеличивают размеры кузова. Эффект можно увеличить путем выдвижения бамперов вперед.

Квадроцикл своими руками: 6 вариантов сборки, подробная инструкция + видео

Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.

Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.

6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.

  1. Мотоцикл «Урал».
  2. Мотоцикл «Иж».
  3. Мотороллер «Муравей».
  4. Другой мотороллер (скутер).
  5. Автомобиль «Нива».
  6. Автомобиль «Ока».

Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.

Помимо деталей (комплектующих) для квадрика его создателю понадобятся:

  • сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
  • набор оборудования и инструментов;
  • чертежи.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

  • Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.
  • Список необходимых инструментов:
  • сварочный аппарат;
  • болгарка;
  • дрель;
  • набор ключей;
  • различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

Комплектующие квадрика:

  • двигатель;
  • рама;
  • задняя и передняя подвески;
  • рулевое управление;
  • тормозная система;
  • система охлаждения;
  • глушитель;
  • электрооборудование — аккумулятор, фары;
  • корпус, обвес.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Дополнительное оборудование

Квадроциклы используют не только для прогулочных поездок, но и как надежного, выносливого помощника в подсобном хозяйстве. Их используют для перевозки грузов, урожая или используют вместо небольшого трактора на огороде. И для этих нужд необходимо как-то разместить на квадроцикле много вещей. Если вам квадроцикл, нужен в основном для личных нужд или поездок на пикник можно сделать своими руками кофр для квадроцикла, в котором можно разместить необходимые вещи. Но для подсобного хозяйства лучше сделать своими руками прицеп для квадроцикла. Если уж вы осилили сборку квадроцикл, то на небольшой прицеп у вас уйдет совсем немного времени, а вот пользы он принесет очень много.

Квадроцикл – отличное решение для бездорожья. Он популярен у любителей экстремального отдыха, рыбаков, охотников и всех, кому надо забраться в такие места, где машина не проедет. Этот вид транспорта прост в управлении, обладает прекрасной проходимостью и достаточно устойчив во время движения.

Заводские квадроциклы стоят довольно дорого, поэтому народные умельцы выбирают эконом-вариант: делают такие машины сами. Конечно, это решение не для всех: надо не только иметь золотые руки и необходимый для работы инструмент, но и хорошо разбираться в устройстве автомобиля, мотоцикла и собственно квадроцикла.

Если появилось настойчивое желание самостоятельно сделать это чудо техники, начать стоит с планирования. Необходимо определиться, с моделями, на основе которых будет собран транспорт, и составить под них чертежи. Обязательно продумать, какие инструменты будут необходимы в процессе работы и позаботиться о том, чтобы они были в исправном состоянии. Каким бы скучным ни казалось это занятие, без предварительной подготовки ничего не выйдет. Если по каким-либо причинам нет возможности самостоятельно сделать чертеж, следует найти готовый вариант.

Далее понадобятся исходники. Квадроцикл с технической точки зрения представляет собой помесь из машины и мотоцикла. Соответственно, для его изготовления понадобится мотоцикл и машина. Оптимально подобрать отечественные модели на вторичном рынке, это будет недорого, но по качеству вполне удовлетворительно для строительства квадроцикла. Машину лучше использовать небольшую типа «Оки» или «Нивы». Из мотоциклов очень популярен для таких целей «Урал», можно взять «ИЖ».

Особенности тракторов на базе автомобиля «Ока»

Чем хорош силовой агрегат от автомобиля «Ока», так это тем, что он надежен и экономичен. Кроме того, на него очень легко найти запчасти, в любом, даже самом захудалом магазине они имеются.


Смотреть галерею

Для каких целей можно использовать самодельный трактор с двигателем от «Оки»:

  1. Избавление от сорняков.
  2. Выкапывание картофеля.
  3. Для формирования грядок.
  4. Для культивирования участка.
  5. Для высаживания картофеля.

Кроме того, если у вас есть живность, то вы можете к этому трактору сделать прицеп, в котором без проблем сможете вывезти навоз, сено, корма и т. д. Другими словами, этот агрегат будет оказывать вам самую активную помощь.

Процесс работы

Первым делом необходимо сделать чертежи квадроцикла своими руками. Приложите максимальное количество усилий в создании набросков. Они понадобятся для определения необходимых запчастей и подсчета затрат.

После создания рисунка, займитесь покупкой комплектующих. Обычно в их основной состав входят:

  • каркас – основная конструкция, на которой будет держаться весь агрегат;
  • трубы различной длины и диаметра, для обеспечения работы системы;
  • металлопрокат, для установки щитков, защиты и прочего;
  • амортизаторы;
  • двигатель и его составляющие.

Квадроцикл проще всего сделать, имея специальное оборудование. Если такового не имеется, лучшим вариантом будет обратиться к специалистам с готовыми чертежами. Они не только качественно проделают работу, но и смогут подогнать нестыковки деталей и механизмов.

Каркас стоит выполнить индивидуальный, под габариты задуманного аппарата. Однако при желании можно взять и простую раму от мотоцикла или автомобиля российского производства. Проще всего своими руками сделать квадроцикл из Оки. Так как у Оки колесная база не велика, это позволяет упросить работу по подгонке размеров.

Подвеска и амортизаторы от машин и байков также отлично подойдут для будущей поделки. Учитывая, что квадроциклы предназначены для передвижения по сложному рельефу, амортизаторы от мопеда Минск или Днепр станут отличным вариантом.

Тормоза – очень важная часть конструкции. На них не стоит экономить. Создать квадроцикл своими руками, 4х4 привода, лучше с системой тормозов от ВАЗ. Их прочность рассчитана на автомобили, поэтому легкий четырехколесный байк будет отлично откликаться на такую систему.

Руль можно взять с любого мотоцикла. Желательно, чтобы на нем были установлены грузики для уменьшения вибрации от работы мотора и движения по каменистой местности. Это позволит уменьшить сдавливание и усталость руки при поездке.

В зависимости от того, какой способ эксплуатации вы выберете, необходимо подобрать колеса с расчетом износа. Для поездок по обычным дорогам подойдут простые колеса от Оки. Однако, если вы желаете добиться хорошей проходимости по бездорожью, стоит потратиться на специализированные колеса и покрышки от фирм производителей.

И самое важное – двигатель. Наилучшим вариантом на роль мотора, станут движки от мотоциклов ИЖ Юпитер или Планета

Вполне сойдет не новый мотор. Их простое устройство поможет с легкостью заменять износившие и поломавшиеся запчасти. В то же время не стоит забывать об охлаждении. Необходимо подобрать идеальный вариант для разных климатических условий. Отлично подойдет активное охлаждение, которое, к сожалению, не использовалось на мотоциклах.

Самодельный квадроцикл из Оки, чертежи которого, в зависимости от условий эксплуатации, должны содержать дополнительное оборудование, может быть оснащен противотуманными фарами, ящиком для инструментов (очень пригодится, в случае поломки) или лебедкой.

Делаем самодельный квадроцикл из ИЖА

13 Мар, 2014

Поклонники ATV всегда стремятся конструировать новые аппараты. Многие из них занимаются созданием такого мотовездехода не для того, чтобы сэкономить на приобретении дорогостоящей техники, а чтобы проверить свои силы и удостовериться в том, такой аппарат можно собрать самостоятельно.

Самодельный квадроцикл из ИЖА в первую очередь стребует много внимания и предельной концентрации, без которой невозможно самому правильно собрать данный агрегат. Обычно такие квадроциклы изготавливаются на основе старых советских мотоциклов и запчастей легковых автомобилей. Сборка может занять около четырех месяцев, после которых мотовездеход будет в рабочем состоянии не один год. Конечно же, со временем он будет нуждаться в небольших доработках, однако производить глобальные изменения вам не придется.

Сборка

В первую очередь вам потребуется произвести переделку задней подвески. Обычно рекомендуется не менять маятник самой подвески, а вот подшипники и их корпуса можно взять, разобрав мост «Москвича». Использовав полуось «Волги», необходимо изготовить заднюю ось, к правой стороне которой приваривается ступица ВАЗ. Для того, чтобы прикрепить звездочку к цепи, следует приварить к полуоси крепежный фланец. Для прикрепления звезды необходимо просверлить во фланце специальные отверстия.

После того, как вы осуществили установку подшипников на ось квадроцикла из ИЖА, необходимо прикрепить дистанционную втулку и еще один фланец. С их помощью становится возможным размещение тормозного диска ВАЗ (в классическом варианте). Следует отметить, что данная процедура может не проводиться по причине отсутствия необходимости в ней.

Для того, чтобы изготовить задний тормоз, необходимо задействовать амортизатор, диск и суппорт из автомобиля ВАЗ-08.

Достаточно сложна установка передней подвески самодельного квадрацикла из ИЖА. За основу вам необходимо будет взять запчасти от ВАЗ, просверлить в кулаках отверстия, которые позволяют существенно снизить вес нагрузки. Для создания рычагов также следует воспользоваться деталями задней подвески ВАЗ. Их необходимо будет выгнуть под необходимый в вашем случае профиль. Шариковые опоры также можно взять из запчастей данного автомобиля. Задние амортизаторы чаще всего берутся от «Нивы», а их пружины – из мотоциклов «Днепр» или «Урал». Передний тормоз практически ничем не должен отличаться от заднего.

Еще интереснее здесь:

  • 07.05.2014 Выбираем мягкий кофр для квадроцикла Большинство владельцев ATV (all-terrain vehicle), в отличие от спортсменов, приобретают квадрациклы с утилитарной целью: для домашнего
  • 13.05.2013 Выбираем задний кофр для квадроцикла Парк квадроциклов в России значительно вырос за последние годы. Большинство владельцев этих маленьких вездеходов используют их как
  • 22.05.2014 Квадроцикл irbis atv 150 в России. Рыночная ниша квадроциклов. Россиянам, предпочитающим активные виды отдыха за городом, стоит обязательно призадуматься над тем, чтобы

Цена безопасности

Выбирая охрану, вы должны ответить на один очень важный вопрос: насколько важен для вас мотоцикл? И исходя из этого, решите сколько вы будете инвестировать в его безопасность. Если вы чувствуете, что вкладывать совсем не стоит, вы можете положиться на замок рулевого управления. Это базовая защита, которая встречается практически на каждом современном мотоцикле (исключая кроссоверы и высокие эндуро).

К сожалению, это дает лишь видимость безопасности и обеспечивает намного меньше спокойствия, чем реальная защита от воров. Да, блокада будет препятствовать ворам-дилетантам украсть вашего любимца, не позволяя воришкам завести мотоцикл, но если попадется вор, который имеет хотя бы небольшое понятие „с чем это едят”, то ты обречен.

То же самое относится и к самой дешевой защите тормозных дисков с помощью велосипедных тросов. Хотя попытка отвести мот подальше от места будет затруднительна, но простые удары молотка или кусачки – и вы можете попрощаться с мотоциклом.

Есть много таких способов кражи, но мы не намерены рассказывать другим владельцам транспорта, как это сделать. Правило одно – чем меньше безопасность, тем больше вероятность того, что мотоцикл сменит владельца. И не позволяйте себе мысли, что если мотоцикл стоит под домом или в гараже, то он в безопасности. Более 50% угнанных мотоциклов исчезают из частных владений и гаражей.

Блокировка тормозного диска является хорошей гарантией, только если вы ненадолго оставляете мотоцикл в центре города

К счастью, есть способы обездвижить мото, чтобы вор был обескуражен или просто потерпел неудачу. Хорошей идеей является установка так называемой якоря в гараже или на стене и крепление мотоцикла с помощью цепи для мотоцикла и навесного замка (например, таких как ABUS Granit Extreme Plus 59, Oxford Hardcore XL или Luma Escudo).

Стоимость такого не самая низкая (стоимость якорей от 5 000 рублей, стоимость цепи от 3 до 17 тысяч рублей для большинства бронированных цепей), но она обеспечивает довольно высокий уровень безопасности, потому что для обхода такой защиты обычно требуются значительные время и силы.

В сочетании с сигнализацией motopes.ru (например, тревога в замке при ударах молотка) такая защита дает шанс, что кто-то отреагирует и уведомит полицию. Прежде чем предпринимать какие-либо действия против вора, учтите, что ему нечего терять и в экстремальной ситуации он может оказаться совершенно непредсказуемым. Поэтому оставьте это дело профессионалам – охранникам или полицейским.

Силовой агрегат

Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.

Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:

  • от Иж-1, Иж-2 либо Иж Юпитер мощностью 24 л. с.;
  • от Урала 32 либо 36 л. с.;
  • от Оки двухцилиндровый мотор 35 л. с.

Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.
