Как сделать деревянную лестницу на второй этаж своими руками

Содержание

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

  • косоуры;
  • подступенки;
  • проступи;
  • перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

  1. электрический лобзик;
  2. молоток;
  3. шлифовальную машинку;
  4. дрель;
  5. уровень;
  6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

Основные требования к лестничным маршам

При неправильном выборе размеров проступи, подступенек, угла наклона марша и ширины сооружения ходить по лестнице и переносить по ней объемные предметы будет очень неудобно. Поэтому при ее создании следует придерживаться общепринятых стандартов.

По ГОСТ, минимальная ширина проема должна составлять от 0,6 м. Но даже узкую лестницу на мансардный этаж желательно сделать побольше, шириной 0,8-1,0 м. Такого размера будет вполне достаточно для прохождения одного человека, а также переноса достаточно габаритных вещей.

Более эффектно смотрятся широкие сооружения с длиной ступенек 1250-1500 мм. По ним можно подниматься двоим, а также переносить даже громоздкую мебель.

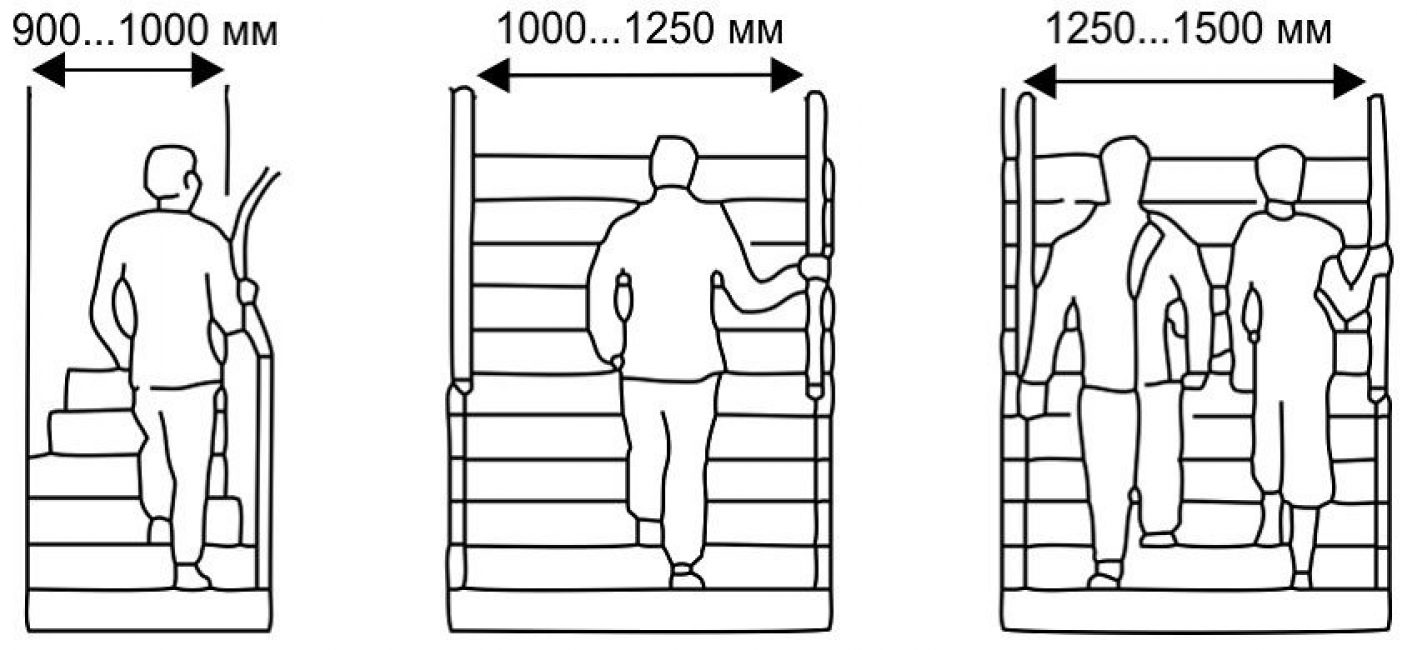

Ширина лестницы

Важнейшим параметром считается также размер ступеней. Шагать по слишком высоким ступеням будет некомфортно, поэтому не делайте их выше 16-19 см. Ширина проступи должна равняться длине ступни взрослого человека и составлять в среднем 30-32 см. Чуть меньше по размеру ступени допускается изготавливать только для чердачных или подвальных помещений.

Для сохранения равновесия человека при ходьбе ступени всегда делают одинаковыми. Иначе каждую из ступенек придется нащупывать ногой.

Оптимальные размеры ступеней

Чтобы человек смог начать подниматься по лестнице с одной ноги, число ступеней в каждом из маршей делают нечетным. Количество ступеней в одном ее марше может доходить до 18. Больше их делать не следует, иначе подъем может оказаться затруднительным.

Лучше предусмотреть для небольшой передышки промежуточную площадку. Минимальное количество ступеней, по правилам, в одном марше – 3.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Как сделать расчеты?

Перед любыми работами, которые касаются строительства, первым делом делаются необходимые замеры и расчеты. Имея на руках все данные для построения, нужно нарисовать чертежи, на котором изображается примерный вид строения и размеры всех его узлов. Лестница не исключение, поэтому для ее сооружения необходимо произвести замеры. За основу возьмем маршевую.

Сначала нужно узнать размеры места, количества ступенек и ширину пролета. Все расчеты выполняются следующим образом:

  1. Нужно начертить прямоугольный треугольник, где в роли гипотенузы будет выступать лестница, а в роли катетов участки пола и стены под лестницей. Обычно такую лестницу устанавливают с углов в 45 градусов, но этот показатель можно изменить на другие значения. Но если угол будет слишком маленьким, то конструкция займет много места, а если очень большим — по лестнице будет тяжело и неудобно подниматься.
  2. Чтобы узнать количество ступеней, необходимое для подъема на второй этаж, нужно их ширину поделить на натуральную длину катета пола. Для того чтобы высчитать необходимое количество подступенников (обычно от 100 до 200 мм) нужно их длину разделить на длину катета стены.
  3. Ширина самой лестницы выбирается исходя из размеров комнаты и предпочтений хозяев.

Все полученные данные нужно учитывать при построении чертежа. Примерный чертеж деревянной лестницы можно увидеть на фото №1, а на фото №2 изображена вспомогательная таблица, которая упростит расчеты.

Выбор способа установки

В конструкции будущей лестнице могут присутствовать:

  • Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
  • Косоуры. Второй вариант – это балки, которые держат ступени лестницы снизу.

Так выглядит конструкция деревянной лестницы с тетивами.

Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.

В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами.

Подступенники – это дополнительный элемент.

Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами.

На изображении показаны способы крепления балясин.

  1. Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
  2. Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
  3. После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
  4. Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
  5. Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.

В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.

Чертеж деревянной лестници на второй этаж обновлено: Март 7, 2017 автором: kranch0

Выбор древесины для лестницы

Древесина должна быть без трещин, серых участков, шероховатостей и выпавших сучков

Для изготовления лестницы вам понадобится:

  • брус сечением 140х60 для косоуров,
  • доски толщиной 30 – 50 мм для ступеней,
  • доски 25 мм для подступенников.

Покупая уже струганную древесину, обратите внимание, чтобы она была без трещин, серых участков, шероховатостей и выпавших сучков. Наличие последних допустимо, если их диаметр будет не больше 1 см, а доска будет использоваться только для ступеней и подступенников

Доска не должна быть подозрительно тяжелее, чем она выглядит – это указывает на то, что влажность древесины выше нормы. Такой материал со временем рассохнется, что приведет к деформации всей лестницы.

Требования и размеры деревянной приставной лестничной конструкции

Перед тем как сделать приставную лестницу из дерева своими руками, чтобы инвентарь был практичным и полезным, нужно познакомиться с требованиями к такому приспособлению:

  • максимальная длина деревянный лестницы приставной конструкции может составлять 5 м;
  • наибольшее расстояние между перекладинами-ступенями – 300-400 мм, а минимальное – 250 мм;
  • наименьшая ширина инвентаря должна быть 400 мм;
  • оптимальная нагрузка на каждый м2 – максимум 200 кг;
  • ступени-перекладины обязаны закрепляться в пазах опорных элементов.

Основным требованием ко всем лестницам, включая приставные конструкции, является высокий уровень безопасности. Поэтому все детали приспособления обязаны не иметь острых краёв. При этом инвентарь из двух и более секций должен быть оснащён замковыми соединениями, которые не позволяют произвольно складываться и раскладываться изделию.

Двухсекционная лестница без острых угловИсточник tehno.su

Расчёт требуемых размеров подразумевает предварительную разработку чертежа лестничной конструкции. На нем отображают параметры изделия:

  • сечение используемого пиломатериала;
  • высоту и ширину инвентаря;
  • шаг ступенек;
  • вид крепёжных изделий (метизов);
  • наличие и тип усиливающих элементов и дополнительных деталей, повышающих безопасность при эксплуатации конструкции.

Непосредственно сам расчёт размеров лестницы, которая приставляется к опорной конструкции под углом 70ׄ°, а иногда 75° при использовании страховочного крепления, подразумевает вычисление высоты приспособления. Для определения этого параметра измеряют расстояние от поверхности земли до точки, до которой нужно добраться. Потом к полученному значению прибавляют от 350 до 500 мм. Это необходимо, чтобы можно было лестницу использовать под нормативным уклоном.

Для определения длины приставной лестницы необходимо знать высоту точки выполнения работИсточник lestnitsygid.ru

Изготавливают опорные балки из брусьев. Их оптимальное сечение составляет 70*40 мм, но оно зависит от длины лестницы. Так, для изделия высотой не более 2 м можно использовать брус 50*50 мм. Если длина приспособления не превышает 3,5 м, подойдёт пиломатериал 100*25мм, который ставится на ребро. Когда инвентарь высотою до 6 м, применяют брус 100*50 мм. В этом случае опорные стойки лестничной конструкции тоже ставятся на ребро.

Для ступеней может использоваться брус того же размера, что и для тетивы. Однако перекладины короче по сравнению с боковыми стойками. Поэтому их сечение может быть меньше, но при этом они будут такими же прочными, как и тетивы. Так, к брусьям 70*40 мм подойдут ступени 50*30 мм.

При выборе брусьев для приставного лестничного приспособления учитывается порода и качество древесины. Специалисты отдают предпочтение износостойкому пиломатериалу. Поэтому часто используются хвойные породы, обладающие хорошей прочностью и доступной ценой. Материал для приставной лестницы должен быть не только идеально ровным, но и без дефектов, включая трещины, сучки и косослой.

На брусьях для приставной лестницы не должно быть косослоя, сучков и трещинИсточник lestnitsygid.ru

Монтаж деревянной лестницы

Лестница на больцах

На фото лестница на больцах выглядит воздушной и легкой, но на самом деле она надежна и очень прочна, рассчитана на интенсивное движение, выдерживает нагрузку на ступень до 1800 кг. Ее конструкция может быть растянутой или компактной, но располагаться только у стены, к которой крепятся ступени.

Несмотря на кажущуюся простоту самой конструкции, рассчитать ее самостоятельно довольно сложно. Но производители выпускают много разновидностей таких лестниц в комплектах для самостоятельной сборки. Можно также заказать подобную конструкцию в специализированных фирмах с привязкой к конкретным размерам и интерьеру. Последовательность выполнения работ представлена на видео, посвященном монтажу деревянной лестницы на больцах.

Винтовая лестница

Из всех вариантов винтовая конструкция занимает наименьшую площадь и в отличие от лестницы на больцах, может устанавливаться в любом месте помещения и стать центром композиции в интерьере. Рассчитывается она непросто, достаточно сложна в монтаже. Проще всего приобрести готовый комплект и смонтировать его своими руками. Как правило, комплект состоит из нескольких основных частей:

  • стойки, которая чаще всего выполняется из металла. Она крепится на фланцах анкерными болтами к полу первого этажа и плите межэтежного перекрытия;
  • клинообразных ступеней с отверстиями в узкой части для установки на стойке и в широкой – для балясин. Ступени надеваются на стойку и поворачиваются вокруг нее так, чтобы вся конструкция напоминала спираль;
  • балясин и перил. Перила крепятся на балясинах и повторяют спиральную форму всей конструкции.

В каждом комплекте предусмотрены украшения и декоративные элементы. Производители предлагают множество фото с вариантами собранных конструкций. Чтобы понять, с какими размерами приобретать готовую винтовую лестницу, нужно самостоятельно выполнить некоторые замеры. Необходимо знать высоту помещения и диаметр окружности, в которую будет вписана конструкция. Технику замеров и последовательность сборки можно изучить по видео о монтаже винтовой лестницы.

При монтаже нужно учитывать, что расстояние между ступенями не должно превышать 200 мм, и такой же должна быть ширина середины ступени, а максимальная ее ширина – до 420 мм. Такие размеры делают перемещение по лестнице комфортным.

Прямая маршевая лестница

Самый простой вариант конструкции – прямая маршевая лестница на двух тетивах.

Для ее изготовления нужны доски толщиной от 25 мм, из которых будут выполняться ступени и толщиной около 18 мм для подступенков, два бруса примерно 40 × 40 мм для тетив, шурупы и материалы для отделки. Из инструментов, которые применяются для изготовления деревянной маршевой конструкции, самым сложным является ручная фрезерная машинка. Имея минимальные навыки составления чертежей, работы с фрезером и дрелью можно собирать деревянные лестницы своими руками. Видео в интернете описывают последовательность работ и специфику монтажа не одной конструкции.

Основные элементы

Основные элементы деревянных лестниц

Лестницы в своих домах представляют собой один или несколько пролетов. Они могут соединять этажи напрямую либо иметь в своей конструкции межэтажную площадку.

Перед сборкой деревянной лестницы, нужно подробно изучить устройство марша. Все его составляющие выполняют определенные функции:

Косоур. Этот элемент представляет собой опорную балку с вырезанной гребенкой. Здесь устанавливаются подступенки и ступеньки.

Тетива. В некоторых случаях (например, когда одна сторона лестницы прислонена к стене) выполняет роль опоры, как и косоур. Этот элемент подлежит тщательной разметке, чтобы ступеньки лежали ровно и на одном уровне.

Ступень — неотъемлемый элемент любой лестницы, который крепится к одной из описанных выше балок.

Подступенок — часть лестницы, главная задача которой — поддержание центра ступеньки. Не является обязательным элементом.

Опорные столбики. Эти элементы устанавливаются по нижним и верхним углам лестницы, используются как основания для перил.

Балясина. Предназначена для бокового ограждения, используется в качестве опоры для поручней.

Перила (поручни). Нужны для удобного и безопасного подъема человека по лестнице. Устанавливаются на опорные столбики и балясины.

Дистанционная втулка. Этот элемент устанавливается в том случае, если у лестницы несколько пролетов.

Устройство

  1. Перед тем, как начать устройство бетонной лестницы, необходимо соорудить прочную опалубку, при этом старайтесь сделать ее без каких-либо просветов и зазоров. Это нужно для того, что бы конструкция вышла качественной и красивой;
  2. После заливки есть вероятность вытекания цемента. Чтобы этого избежать следует использовать водостойкую деревянную фанеру. Ее сечение при этом должно быть выше 20 миллиметров. Использовать фанерку нужно с подогнанными своими руками досками. Доски для этого должны быть ровными.Это значительно облегчит вам работу по облагораживанию внешнего вида лестницы;
  3. После устройства остова, потребуется установить арматурный каркас в опалубку. Для этого нужно уложить стальные прутья и переплести между собой. Такой металлический каркас обеспечит бетону защиту от трещин и разного рода разломов, плюс ко всему повысит характеристики всей конструкции. Но есть вероятность, что переднее ребро ступеней начнет крошиться. Во избежание такой ситуации следует усилить ступени с помощью поперечной арматуры;
  4. Перед заливкой раствора следует заранее отметить места и установить подготовленные деревянные доски или специальные металлические плоские пруты, к которым в итоге будет крепиться перильная конструкция;
  5. После заливки бетона своими руками нужно будет выровнять поверхности всех ступеней и площадок специальными инструментами.
  6. Как только конструкция на второй этаж полностью высохнет, ее можно начинать эксплуатировать, и приступать к отделке.

Расчет основных размеров

Прежде чем приступить к состоятельному изготовлению деревянной лестницы, нужно обязательно выполнить замеры и расчеты. Для профессионалов, у которых много практики и богатый опыт за плечами, это нетрудно. Но для новичка проще простого допустить ошибку, и тогда лестница получится либо слишком длинной, либо слишком короткой. Поэтому для расчета параметров мы советуем нанять проектировщика, а для сооружения конструкции — инженера.

Ширина

Ширина лестницы определяется с учетом того, чтобы пространства хватало для двух людей, которые идут друг другу навстречу. Еще один фактор — возможность поднимать или спускать по лестнице громоздкие предметы, например, мебель. Стандартная ширина составляет 1300+/-200 мм.

Высота

Самой распространенной ошибкой любителей является измерение высоты по потолку первого этажа. Делать же это нужно с учетом толщины пола второго этажа. Верхняя ступенька должна быть на одном уровне с напольным покрытием.

Высота пролетов

Если неправильно рассчитать этот параметр или поддаться желанию сэкономить пространство, то придется подниматься по лестнице с пригнутой головой. Чтобы определить высоту пролета, нужно измерить расстояние между балкой второго этажа и нижней ступенькой. Стандартно этот параметр равен 200 см.

Крутизна

Проектировщики, как правило, останавливаются на крутизне 40+/-5°. Более крутая лестница будет неудобна и даже опасна для людей преклонного возраста, детей и инвалидов. Если наоборот уменьшить крутизну, это приведет к увеличению самой конструкции и потребует большего количества материалов.

Размер ступенек

Ширина ступеньки обычно соответствует 45 размеру обуви (28+/-3 см), чтобы наступать на нее было удобно и безопасно. Стандартный размер подступенка составляет 18+/-2 см. Такие параметры подходят для комфортного пользования лестницей как взрослыми, так и детьми.

Также нужно вычислить количество ступенек. Толщина доски + высота подступенка = интервал между двумя ступеньками.

Длина

Этот параметр зависит от количества ступеней и их размеров. Когда все параметры рассчитаны и положены в основу схемы, перед проектировщиками встает распространенная проблема: лестница слишком большая, и на этаже для нее не хватает пространства.

Есть несколько путей решения этой проблемы:

  • Добавить марш, то есть обустроить межэтажную площадку. Это сделает конструкцию сложнее и потребует большего количества материалов.
  • Добавить забежные ступени.

Защитная обработка деревянной приставной лестничной конструкции

Чтобы деревянная лестница приставного типа продолжительное время сохраняла свой внешний вид, конструкцию обрабатывают специальными средствами для защиты древесины. Вещества препятствуют проникновению в волокна дерева бактерий и микроорганизмов. Поэтому материал не загнивает и у него не уменьшается прочность.

Для обработки применяют пропитку глубокого проникновения и лаки по дереву. Порядок их использования следующий:

  1. Сначала наносится пропитка тонким слоем. Для её неполного высыхания требуется от 1 до 2 часов.
  2. Потом конструкция покрывается вторым слоем пропитки. За 2 часа нанесённый материал также частично просыхает.
  3. Затем деревянный инвентарь обрабатывается лаком, благодаря которому у приспособления улучшится внешний вид. Поверхность лестницы начнёт блестеть. Обработанная конструкцию можно будет использовать через 24 часа.

Защитная обработка приставной складной лестницы из дереваИсточник stroiremdoma.ru

Если изделие периодически повторно покрывать лаком, деревянным незаменимым приспособлением на дачном участке можно будет пользоваться 10 и более лет.

Расчет прочности лестницы

Полезная книга, но обойдемся без нее

Постараемся, чтобы наша инструкция по расчету была понятна даже людям без технического образования, не знакомым с азами сопротивления материалов и теоретической механики. Термины мы приводим, но это для того чтобы было понятно и специалистам (или для того чтобы они не ругались). Просто, берите для расчета ваши размеры. Выполняем следующие шаги.

Готовим исходные данные

  1. Определяем, как будет выглядеть наша лестница деревянная приставная своими руками чертежи  делать необязательно, достаточно набросков (эскизов или как они называются у инженеров «кроки»), на которых будут все размеры. Получаем сечение ступеней 3,5х5 см, длина 50 см. Сечение струн 4х9 см, длина 240 см.

Такого наброска достаточно

  1. Для сосны при влажности 15% (среднее значение в нормальных условиях эксплуатации) предел прочности принимаем 100,8 кгс/см2 (10,08 Мпа). Если будут использоваться другие породы, то это значение можно найти в справочниках или в сети.
  2. Модуль упругости древесины сосны 100000 кг/см2.
  3. Нагрузку принимаем такую, какую будем прилагать, при испытании и которую требуют нормативы (средний человек гораздо легче)  — 120 кг.

Рассчитываем ступени

Все можно просчитать даже на счетах

  1. Рассчитываем момент сопротивления брутто для этого умножаем ширину сечения ступени на квадрат ее высоты и делим на шесть: 3,5х52/6=14,58 см3.
  2. Рассчитываем максимальный изгибающий момент. Для этого делим статическую нагрузку (вес) на восемь и получившееся число умножаем на разность двойной длины ступени (50 см) с вычтенной длиной участка на котором нагрузка приложена (этот участок равен ширине подошвы человека 10 см): х(2х50-10)=1350 кг х см.
  3. Определяем расчетное напряжение от изгиба, для этого максимальный изгибающий момент делим на момент сопротивления брутто: 1350/14,58=92,59 кгс/см2.

Получившееся значение 92,59 кгс/см2, меньше чем предел прочности древесины сосны 100,8 кгс/см2, значит ступенька выдержит.

Рассчитываем тетивы

Для тетив нагрузка прилагается точечно, в месте крепления ступени, также берем только половину веса 60 кг (струны две).

  1. Рассчитываем момент сопротивления брутто: 4*92/6=54 см3.
  2. Рассчитываем максимальный изгибающий момент:= 3600 кгс х см.
  3. Определяем расчетное напряжение от изгиба: 36000/54=66,67 кгс/см2.

Получилось тоже меньше 100,8 кгс/см2, значит наши тетивы не сломаются. Также желательно дополнительно просчитать и прогиб, для ступеней он в любом случае незначителен, а для тетив важен.

  1. Для этого вычисляем момент инерции поперечного сечения. Он равен ширине сечения умноженной на куб высоты и разделенный на 12:  4х93/12=243 см4.
  2. По СНиПу он должен быть больше определяемого по формуле: . В этой формуле: Р — прилагаемая нагрузка (60 кг), L — длина (240 см), Е — модуль упругости — 100000 кг/см2. Считаем  = 108 см4.

243 см4 в два раза больше чем 108 см4, значит прогиб наших тетив соответствует СНиП.

Основные части

Лестницы, сооружаемые в индивидуальных домах, составляются из единственного либо нескольких пролётов, соединяющих уровни между собой либо этаж с междуэтажной площадкой.

Конструкция лестницИсточник delaem-s-dushoy.ru

До того, как сделать деревянную лестницу, нужно детально рассмотреть устройство марша. Его конструкцию составляет несколько основных элементов, имеющих различное функциональное предназначение:

  • Косоур. По сути, это опорная балка с вырезанной гребёнкой. На косоуре крепятся подступенки и ступени.
  • Тетива. Иногда может, как косоур, выполнять опорную функцию, особенно когда с одной стороны лестница пристроена к стенке. До начала монтажа подробно размечается с тем расчётом, чтобы ступеньки лежали ровно.

Основные элементыИсточник luchielestnicy.ru

  • Ступень. Главная часть лестниц любого типа, закрепляемый на одной из основных балок.
  • Подступенок. Не обязательный элемент, предназначенный для поддержания центра ступеньки.
  • Опорные столбики. Ставятся в начальной и конечной точках конструкции, с края межэтажных площадок. Применяются как основания для перил.
  • Балясина. Опоры для поручней, элемент бокового ограждения.
  • Перила или поручни. Обязательный элемент, служащий для опирания поднимающегося человека. Возлегают на опорах и балясинах.
  • Дистанционная втулка. Деталь, устанавливаемая в конструкциях с несколькими пролётами.

Безопасность

При создании лестницы в частном доме должны учитываться различные факторы, направленные на повышение уровня безопасности при подъеме и спуске. Сюда относится наличие в семье детей, пожилых людей и людей с ограниченными возможностями. Также важную роль играет обеспечение пожарной безопасности. В случае возгорания лестница должна стать быстрым и безопасным способом покинуть дом, а не смертельной ловушкой.

Максимальное расстояние между балясинами должно составлять 150 мм. Тогда ограждение будет эффективным и не допустит падения человека, если тот оступится или потеряет равновесие. Если же в семье есть малыши, то это расстояние нужно сократить еще больше: дети очень любопытны и любят просовывать голову между опорами.

Где пригодится

Хоть на сегодняшний день такие изделие несколько потеряли свою актуальность, все еще есть некоторые направления, в которых они применяются. Сюда относятся:

  1. Штормтрапы на различных морских судах. Лестницы предназначены для аварийных ситуаций, когда людям необходимо спуститься в шлюпки.
  2. У каждого альпиниста обязательным атрибутом экипировки является такая лестница.
  3. Спасательные веревочные лестницы, которые используются МЧС и пожарными службами для эвакуации пострадавших людей.
  4. Отлично подойдут для хозяйства. Подвешиваются в местах, где не помогают обычные конструкции. Например, можно использовать для спуска в колодец. К тому же, если у вас в доме есть ребенок, можно соорудить отличную игрушку и тренажер в виде веревочной лесенки, подвешенной на потолке.
  5. Используются инвалидами для перехода из лежачего положения в сидячее и наоборот. Такая лестница изготавливается из плотной веревки. Выдерживает вес до 150 кг и содержит в себе 4 деревянные перекладины.

Необходимые материалы

Главным материалом для веревочной лестницы, очевидно, является веревка. Необходимо найти прочную модель из нейлона, капрона, лавсана или подобных ресурсов. Они являются наиболее практичными и долговечными.

Если изделие изготавливается для спортивного уголка ребенка, то лучше использовать х/б веревку. Для морского оформления больше подойдут такие материалы, как лен и конопля

Для ступеней отлично подойдет дерево. Но можно использовать металл или пластик. Все зависит от ваших предпочтений. Также можно обойтись без этого и просто навязать петли или узлы в качестве ступенек вашей лестницы.

Раскладные компактные лестницы

Перед тем, как взяться за доски и пилу, не лишним будет изучить альтернативы деревянным лестницам. Один из оригинальных вариантов — раскладная лестница. Это лестница, которая большую часть времени находится в сложенном виде и раскладывается только при надобности.

Чаще всего ее устанавливают, чтобы подняться на чердак. Она обходится дешевле маршевой или винтовой лестницы и занимает намного меньше пространства. Но при этом она круче, поэтому совершать подъем или спуск нужно только лицом к ступенькам. Средняя ширина компактной лестницы составляет 15 см, длина — 60 см + размер поручней.

Устанавливая такую лестницу, нужно понимать ее специфику. Ее верхняя часть должна крепиться к люку таким образом, чтобы он без помех открывался и закрывался. Люк должен иметь площадь не менее 1 квадратного метра.

С чего начать проект

Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчета лестниц служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней

Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции

Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см

А длина стопы взрослого человека приблизительно равна 30 см

Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

Проектирование винтовой лестницы в компьютерной программе.

https://youtube.com/watch?v=R2JAxQJ5mDQ
