Lm317

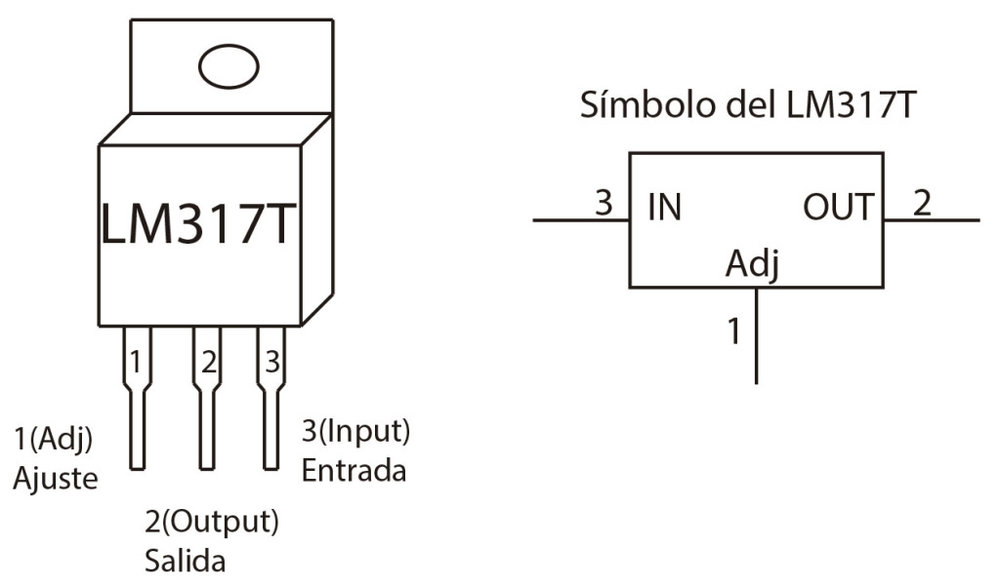

Цоколевка микросхемы

Изготовлена интегральная микросхема в стандартном корпусе ТО-220 с теплоотводом, устанавливаемым на радиатор. Что касается нумерации выводов, они расположены по ГОСТу слева направо и имеют следующее значение:

Вывод 2 соединен с теплоотводом без изолятора, поэтому в устройствах, если радиатор контактирует с корпусом, необходимо использовать изоляторы из слюды или любого другого теплопроводящего материала. Это важный момент, потому что можно случайно закоротить выводы, а на выходе микросхемы просто ничего не будет.

Типы стабилизаторов

15 лет назад на первом курсе я сдавал зачёты по предмету «Источники питания» для радиоэлектронной аппаратуры. Начиная с тех пор и до сегодняшнего времени, самым народным и популярным остаётся микросхема LM317 и её аналоги, которая относится к классу линейных стабилизаторов.

На данный момент есть несколько видов стабилизаторов напряжения и тока:

1. линейные  до 10А и входным напряжением до 40В;
2. импульсные с высоким входным напряжением, понижающие;
3. импульсные с низким входным напряжением, повышающие.

На импульсном ШИМ контроллере обычно от 3 до 7 ампер по характеристикам.  В реальности зависит от системы охлаждения и КПД в конкретном режиме. Повышающий из низкого входного напряжения на выходе делает более высокое. Такой вариант используется для питания светодиодов от блоков питания с малым количеством вольт. Например в автомобиле, когда из 12В надо сделать 19В или 45В. С понижающим проще, высокое снижается до нужного уровня.

Про все способы питания светодиодов читайте в статье «Как подключить светодиод к 12 и 220В». Отдельно описаны схемы подключения от простейших за 20 руб до полноценных блоков с хорошим функционалом.

По функционалу они делятся на специализированные и универсальные. Универсальные модули обычно имеют 2 переменных сопротивления, для настройки Вольт и Ампер на выходе. Специализированные чаще всего не имеют построечных элементов и значения на выходе фиксированы. Среди специализированных, распространены стабилизаторы тока для светодиодов, схемы в большом количестве есть в интернете.

Краткое описание

Коротко описать достоинства радиоэлектронного модуля LM317, применяемого в стабилизаторах тока, можно так:

• яркость светового потока обеспечивается диапазоном выходного напряжения 1, – 37 В;
• выходные показатели модуля не зависят от частоты вращения вала электродвигателя;
• поддерживание выходного тока до 1,5 А позволяет подключать несколько электроприёмников;
• погрешность колебаний выходных параметров равна 0,1% от номинального значения, что является гарантией высокой стабильности;
• имеется функция защиты по ограничению тока и каскадного отключения при перегреве;
• корпус микросхемы заменяет землю, поэтому при внешнем креплении уменьшается количество монтажных кабелей.

Краткое описание

Коротко описать достоинства радиоэлектронного модуля LM317, применяемого в стабилизаторах тока, можно так:

• яркость светового потока обеспечивается диапазоном выходного напряжения 1, – 37 В;
• выходные показатели модуля не зависят от частоты вращения вала электродвигателя;
• поддерживание выходного тока до 1,5 А позволяет подключать несколько электроприёмников;
• погрешность колебаний выходных параметров равна 0,1% от номинального значения, что является гарантией высокой стабильности;
• имеется функция защиты по ограничению тока и каскадного отключения при перегреве;
• корпус микросхемы заменяет землю, поэтому при внешнем креплении уменьшается количество монтажных кабелей.

Какие существуют аналоги

Существуют подобные микросхемы, разработанные в других фирмах других стран. Полными аналогами являются:

• GL317;
• SG317;
• UPC317;
• ECG1900.

Также выпускаются стабилизаторы с повышенными электрическими характеристиками. Больший ток могут выдать:

• LM338 – 5 А;
• LM138 – 5 А
• LM350 – 3 А.

Если требуется регулируемый источник напряжения с верхним пределом в 60 В, надо применять стабилизаторы LM317HV, LM117HV. Индекс HV означает High Voltage – высокое напряжение.

Из отечественных микросхем полным аналогом является КР142ЕН12, но она выпускается только в корпусе ТО-220. Это надо учитывать при разработке печатных плат.

Общая информация

Схемотехника устройства обеспечивает более высокие показатели по нестабильности параметров, в сравнении со стабилизаторами на фиксированное напряжение, и имеет практически все типы защиты, применяемые для интегральных микросхем: ограничение выходного тока, отключение при перегреве и превышении предельных рабочих параметров.

При этом требуется минимальное количество внешних компонентов для LM317, схема использует встроенные средства стабилизации и защиты.

Устройство выпускается в трёх вариантах исполнений –LM117/217/317, отличающихся предельно допустимой рабочей температурой:

• LM117: от -55 до 150 оС;
• LM217: от -25 до 150 оС;
• LM317: от 0 до 125 оС.

Все типы стабилизаторов производятся в стандартных корпусах TO-3, различных модификациях TO-220, для поверхностного монтажа – D2PAK, SO-8. Для устройств малой мощности используется ТО-92.

Цоколёвка для всех трёхвыводных изделий совпадает, что облегчает их замену. В зависимости от применённого корпуса, в маркировку вводятся дополнительные обозначения:

• K – TO-3 (LM317K);
• T – TO-220;
• P – ISOWATT220 (пластмассовый корпус);
• D2T – D2PAK;
• LZ – TO-92;
• LM – SOIC8.

Для LM317 используются все типоразмеры, LM117 выпускается только в корпусе ТО-3, LM217 – в ТО-3, D2PAK и ТО-220. Микросхемы LM317LZ в корпусах ТО-92 отличаются пониженными значениями максимальной мощности и выходного тока, до 100 мА, при аналогичных других свойствах. Иногда производитель использует свою маркировку, например, LM317НV от Texas Instruments – высоковольтные регуляторы в диапазоне 1,2-60 В, при этом цоколёвки корпусов совпадают с изделиями других фирм. В отличие от других микросхем, аббревиатура ЛМ (LM) применяется всеми производителями. Расшифровка других возможных обозначений приводится в техническом описании конкретного прибора.

LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

Интегральный, регулируемый линейный стабилизатор напряжения LM317 как никогда подходит для проектирования несложных регулируемых источников и блоков питания, для электронной аппаратуры, с различными выходными характеристиками, как с  регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Технические характеристики стабилизатора LM317:

• Обеспечения выходного напряжения  от 1,2 до  37 В.
• Ток нагрузки до  1,5 A.
• Наличие защиты от возможного короткого замыкания.
• Надежная защита микросхемы от перегрева.
• Погрешность выходного напряжения 0,1%.

Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

Набор для сборки блока питания на LM317

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.

Калькулятор для расчета стабилизатора тока на LM317 смотрите здесь.

Стабилизатор тока

Данный стабилизатор тока можно применить в схемах  различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току  от 10 мА до 1,56 A:

Источник питания на 5 Вольт с электронным включением

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

lm317 калькулятор

Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM317, но и для L200, стабилитрона TL431, M5237, 78xx.

Скачать datasheet и калькулятор для LM317 (319,9 Kb, скачано: 37 225)

Аналог LM317

К аналогам  стабилизатора LM317 можно отнести следующие стабилизаторы:

• GL317
• SG31
• SG317
• UC317T
• ECG1900
• LM31MDT
• SP900
• КР142ЕН12 (отечественный аналог)
• КР1157ЕН1 (отечественный аналог)

Отправить сообщение об ошибке.

Дополнительные возможности

С применением микросборки LM317T схема блока питания становится более функциональной. Конечно, в процессе эксплуатации блока питания, вам потребуется проводить контроль основных параметров. Например, потребляемого тока либо выходного напряжения (особенно это актуально для схемы с регулировкой). Поэтому на лицевой панели нужно смонтировать индикаторы. Кроме того, вам нужно знать, включен ли в сеть блок питания. Обязанность оповещать вас о включении в электросеть лучше возложить на светодиод. Данная конструкция вполне надежная, только питание для него нужно брать с выхода выпрямителя, а не микросборки.

Для контроля тока и напряжения можно использовать стрелочные индикаторы с градуированной шкалой. Но в случае, если хочется сделать блок питания, который не будет уступать лабораторным, можно воспользоваться и ЖК-дисплеями. Правда, для измерения тока и напряжения на LM317T схема блока питания усложняется, так как необходимо использование микроконтроллера и специального драйвера – буферного элемента. Он позволяет подключать к портам ввода-вывода контроллера ЖК-дисплей.

Тогда следующий вопрос. где и в каких приборах можно найти — LM317T. в телевиорах старых или радиоприёмниках может быть? или только а бп?

или чем можно ЛМ317 заменить?

проще — купить ) а вообще видел в акуммуляторных зарядках стоят

нечего им делать в телевизорах и радиоприемниках. если неохота покупать, из того же телевизора или приемника выдрать любой ОУ, мощный транзистор и стабилитрон и мутить на них стаб.

Подобные маломощные стабилизаторы применяются в питании усилителей польских ТВ антен, можно поставить в управление мощным транзистором для увеличения мощности. В ТВ и приемниках обично стоят стабилизаторы на фиксированое напряжение, а не регулируенмые.

Андрей, ага))) а это не слишком геморойно мутить самому стаб?

Тогда следующий вопрос. где и в каких приборах можно найти — LM317T. в телевиорах старых или радиоприёмниках может быть? или только а бп?

или чем можно ЛМ317 заменить?

проще — купить ) а вообще видел в акуммуляторных зарядках стоят

нечего им делать в телевизорах и радиоприемниках. если неохота покупать, из того же телевизора или приемника выдрать любой ОУ, мощный транзистор и стабилитрон и мутить на них стаб.

Подобные маломощные стабилизаторы применяются в питании усилителей польских ТВ антен, можно поставить в управление мощным транзистором для увеличения мощности. В ТВ и приемниках обично стоят стабилизаторы на фиксированое напряжение, а не регулируенмые.

Андрей, ага))) а это не слишком геморойно мутить самому стаб?

Мощные аналоги LM317T — LM350 и LM338

Правда, это честно показано на диаграмме Ripple Rejection. Теперь — о самом неприятном, а именно о несоответствии реальных электрических характеристик заявленным.

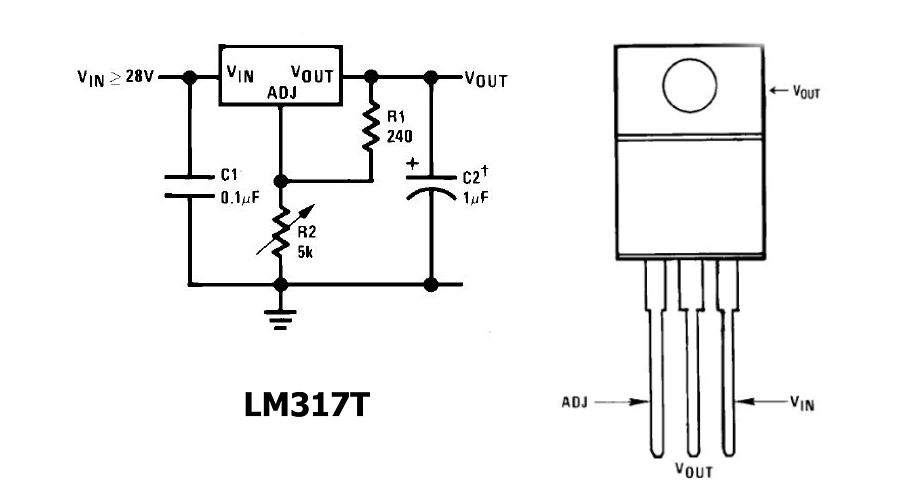

Это типовая схема стабилизатора напряжения с выходным напряжением 12 В.
Рекомендации по применению защитных диодов для LM носят обще-теоретический характер и рассматривают ситуации, которых не бывает на практике. Самым эффективный способ, это собрать простой стенд используя макетную плату для проверки и запитать все от батарейки,. Для этого в управляющую цепь включаем цепочки из транзисторов и резисторов, как показано на рисунке ниже.
Микросхема LM в корпусе ТО способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. А схемы и данные в его datasheet все те же … Итак, недостатки LM, как микросхемы и ошибки в рекомендациях по ее использованию.
Также легко сделать на этой микросхеме источник с несколькими фиксированными напряжениями, которые можно переключать программно, с помощью микроконтроллера. Конфигурация выводов Типовая схема включения LM Схема регулируемого блока питания на LM будет выглядеть так: Мощность трансформатора Вт, напряжение вторичной обмотки вольт. Следовательно, на вход Vin надо подать больше чем 5 вольт.

Технические характеристики:

Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. А для LM она фактически означает степень собственной ущербности и показывает, как же хорошо LM борется с пульсациями, которые сама же берет с выхода и опять загоняет внутрь самой себя. Тогда схема нашего регулируемого двуполярного источника может выглядеть например так: Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов. Кроме отечественной интегральной схемы КРЕН12, выпускаются более мощные импортные аналоги, выходные токи которых в раза больше.

Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Стабилизация и защита схемы Емкость С2 и диод D1 не обязательны. Аналоги lm Иногда найти конкретно требуемую микросхему на рынке не удается возможным, тогда можно воспользоваться подобными ей. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.

Что довольно часто наблюдается при изготовлении мощного светильника на светодиодах. Можно упростить себе жизнь, если использовать микросхему LM — аналог микросхемы LM, но на отрицательное напряжение. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Поэтому вам даже не придется переделывать схему готового устройства с целью подгонки параметров регулятора напряжения или неизменяемого стабилизатора.
Блок питания на LM338T part 1

LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

Интегральный, регулируемый линейный стабилизатор напряжения LM317 как никогда подходит для проектирования несложных регулируемых источников и блоков питания, для электронной аппаратуры, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Технические характеристики стабилизатора LM317:

• Обеспечения выходного напряжения от 1,2 до 37 В.
• Ток нагрузки до 1,5 A.
• Наличие защиты от возможного короткого замыкания.
• Надежная защита микросхемы от перегрева.
• Погрешность выходного напряжения 0,1%.

Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

Метка: LM317T

Предлагаемый несложный стабилизатор с регулируемым в широких пределах выходным напряжением и токовой защитой может быть использован как в одноканальных, так и в многока­нальных лабораторных источниках питания.

Выходное напряжение стабилизатора можно регулировать от 3 до 27 В, Наибольший ток нагрузки — 3А. Его прототипом послужил стабилизатор, описанный в статье А.

Уварова “Лабо­раторный источник питания” (“Радио­конструктор”, 2001, …

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/35226

В радиолюбительской практике в быту и на работе иногда возникает необходимость в резервировании питания различных устройств.

Речь не идет об источниках бесперебойного питания (НРБ), а об аварийном освещении, устройствах охранной сигнализации, любительских метеостанциях, рекламных щитах, радиолюбительских репитерах, туристических палатках, т.е.

в устройствах и системах, где в качестве резервного или основного питания применяется аккумулятор без преобразования …

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/23888

Здесь представлена схема регулируемого источника питания 1.2 – 36В, 5А (Рис.1). Рис.1. Принципиальная схема Основные элементы – транзистор Дарлингтона TIP147 PNP (Рис.2 ) и линейный регулируемый стабилизатор положительного напряжения LM317 (Характеристики LM317 представлены в таблице 1). Рис.2. Цоколевка транзистор Дарлингтона TIP147

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/12584

Для управления напряжением используется потенциометр, который подключается к соответствующему разъему на плате. Напряжения поступает на диодный мост выпрямителя (напр.

4 шт 1N4007), конденсатор (1000 мкФ) и так далее, достаточно только подключить выход трансформатора источника переменного тока

Важно, входное напряжение не должно …. Читать далее

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/10314

Один из важных узлов радиоэлектронной аппаратуры – стабилизатор напряжения в блоке питания. Еще совсем недавно такие узлы строили на стабилитронах и транзисторах.

Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне. С появлением специализированных микросхем ситуация …

Читать далее

Использование ИМС LM317 в качестве регулируемого стабилизатора напряжения от 0 до 3 В

Схемы Питание · Силовая электроника

13-10-2015

Fairchild » LM317

Журнал РАДИОЛОЦМАН, январь 2015

Vladimir Rentyuk

EDN

Большинству разработчиков известно, что недорогой трехвыводной регулируемый стабилизатор напряжения, такой, например, как LM317, выпускаемый Fairchild Semiconductor, они могут использовать, как правило, только в диапазоне напряжений от 36 В до 3 В.

Без специальных решений сделать минимальное выходное напряжение такой ИМС менее 1.25 В невозможно. Это связано с тем, что напряжение внутреннего опорного источника таких стабилизаторов равно именно 1.

25 В, и без дополнительного потенциального смещения их выходное напряжение не может быть меньше этой величины .

Одним из способов решения этой проблемы является смещение потенциала вывода установки выходного напряжения (обозначаемого в спецификациях как Adj или VADJ) с помощью дополнительного источника опорного напряжения на основе двух диодов .

Хотя для диапазона выходных напряжений от 1.2 до 15 В или для стабилизаторов более высокого напряжения такой подход вполне приемлем, для получения сверхнизких напряжений, как фиксированных, так и регулируемых, он не подходит. Используемые в два диода 1N4001 не обеспечивают необходимое смещение потенциала в 1.

2 В и, к тому же, вносят дополнительную температурную нестабильность порядка 2.5 мВ/К . Таким образом, при изменении окружающей температуры в диапазоне 20 °С (это типичная ситуации для помещения), дополнительный температурный дрейф выходного напряжения составит примерно 100 мВ. А это более 6% для выходного напряжения 1.

5 В, и уже 10% для напряжения 1 В.

Проблему можно решить, например, с помощью ИМС источников опорного напряжения, таких как LM185 компании Fairchild или AD589 от Analog Devices.

Однако, помимо того, что эти устройства дороги, они требуют не только дополнительной регулировки нуля, но еще и согласования. Это связано с разбросом опорных напряжений, которые могут лежать в диапазоне от 1.215 В до 1.255 В для LM185 и от 1.2 В до 1.

Важно

25 В для AD589. Заметим, что опорное напряжение ИМС LM317 может находиться в пределах от 1.2 В до 1.3 В.

На Рисунке 1 представлен вариант недорогого регулируемого стабилизатора напряжения с диапазоном выходных напряжений от 0 до 3 В. Необходимый потенциал смещения формируется при помощи простого термостабильного источника постоянного тока . Вычислить этот ток можно при помощи следующего выражения:

где:

VF – прямое падение напряжения на светодиоде D1, равное примерно 2 В;VEBO – напряжение эмиттер-база транзистора Q1, приблизительно равное 0.68 В.

Используя эти значения, ток можно считать приблизительно равным

Этот источник постоянного тока и создает на резисторе R3 нужное нам напряжение смещения равное, примерно, –1.25 В. Установка нуля выполняется подстроечным резистором R6, который управляет током источника.

Резистор R5 защищает транзистор Q1. Светодиод D1 можно использовать в качестве индикатора включения. Выходное напряжение устанавливается потенциометром R2.

Рассчитать выходное напряжение можно с помощью следующего выражения:

где:

VREF – опорное напряжение IC1,VR3 – заданное компенсирующее напряжение на резисторе R3.

Вы должны установить это напряжение равным опорному напряжению ИМС для его компенсации. В этом случае

С резистором R2, настроенным на сопротивление 1.2 кОм, эта схема нашла применение в качестве эквивалента типичной щелочной батареи с выходным напряжением 1.56 В и использовалась в исследовательских работах в ряде проектов.

Ссылки

1. «LM317 3-Terminal Positive Adjustable Regulator,» Fairchild Semiconductor Corp, June 2005.
2. «LM350 3-Terminal 3A Positive Adjustable Voltage Regulator,» Fairchild Semiconductor Corp, 2001.
3. Schenk, C, and Ulrich Tietze, Halbleiter-Schaltungstechik, Springer-Verlag Berlin Heidelberg, 2002, ISBN: 3540428496.
4. Rentyuk, Vladimir, «The Simple Temperature-Stabilized Constant-Current Source,» Electronics World, November 2006.

Статус

Зарядное устройство на LM317 схема |

Зарядное устройство для свинцово-кислотных (автомобильных аккумуляторов) можно довольно быстро собрать на микросхеме LM317T. А самое большое преимущество в том, что не обязательно быть радиолюбителем для её реализации, достаточно примитивных познаний физики и электротехники. Схема зарядного устройства проста в настройке, и требует минимум навесных элементов, а при этом довольно надёжная и дешёвая.

Схема зарядки на LM317 кажется довольно простой. Я хоть и не собирал её и не настраивал (делал только блок питания на LM317T), но постараюсь максимально подробно рассказать всё, что знаю про микросхему:

Зарядное устройство на LM317 схема

Достоинство ЗУ на LM317, в том, что можно подобрать ток заряда для многих различных батарей (правда, его нельзя регулировать). А благодаря её конструкции, микросхему LM317 несложно посадить на радиатор и тем самым производить её охлаждение при большом номинальном токе. Микросхема довольно надёжная, стабильная и относительно недорогая, но всё, же я рекомендую вам LM317 купить сразу пару штучек, потому как они довольно часто выходят из строя в процессе наладки схемы.

Настройка схемы зарядки на LM317:

Предложенный вариант схемы ЗУ, представляет собою обыкновенный стабилизатор тока. Собрать подобного рода схему на LM317 можно поверхностным монтажом, печатная плата не потребуется. В качестве источника питания рекомендую использовать понижающий трансформатор, подходящий по параметрам, или можно попробовать вариант с гасящим конденсатором. Вы должны понимать, что микросхеме нужно обеспечить все рабочие условия, я рекомендую перед настройкой посмотреть datasheet на lm317.

Прежде чем настраивать схему зарядного устройства, необходимо знать ток заряда батареи. Как правило, его рассчитывают по формулам, но на практике я просто знаю, что он должен составлять одну десятую от рабочего тока батарейки (к примеру, если ёмкость батареи 6 А/ч, то ток заряда батареи должен быть не больше 600 mА).

Для зарядного устройства важно обеспечить чёткий, стабилизированный ток заряда, на протяжении всей процедуры зарядки. Для того что бы настроить схему чётко под номинальный ток

Необходимо всё заранее просчитать по закону Ома, и подобрать подходящее сопротивление в качестве нагрузки, заменив им на время настройки саму батарею (не забывайте про мощность резистора, она должна быть соответствующая проходящему через зарядку току).

Схема настройки зарядного устройства

Резистор R1 подбирается в соответствии с VD2. А вот резистором R2, подбирают под потребляемый ток батареи. R2 обладает очень низким сопротивлением, потому в качестве него лучше всего подходит кусочек нихромовой проволоки (если нет подходящего по номиналу резистора, просто купите нихромовую спираль для электропечи и укоротите её до нужного номинала сопротивления, как вариант,). Естественно, что вам нужен амперметр, для подбора уровня тока, необходимого для заряда батареи. Меряете, и подбираете резистор R2. А добившись нужного уровня тока можете смело ставить аккумулятор на зарядку.

По идее, схема зарядного устройства должна работать следующим образом. Когда батарея разряжена, она потребляет максимальный ток заряда, и светодиод VD2 горит ярко. Как только батарея начнёт заряжаться, светодиод будет тускнеть пока не станет гореть очень слабо (а если грамотно подобрать резистор R2, то и вовсе потухнет).
