Принципиальная схема
С вторичной обмотки напряжение 20V поступает на выпрямительный мост VD1. Это готовая мостовая сборка типа МВ356, рассчитанная на максимальный постоянный ток 35А. Пульсации выпрямленного напряжения сглаживаются конденсатором С1 емкостью 22000 мкф. При отсутствии конденсатора такой большой емкости его можно заменить несколькими конденсаторами меньшей емкости, включенным параллельно, так чтобы в сумме давали не менее 20000 мкФ.
Постоянное напряжение на конденсаторе С1 на холостом ходу составляет 28V. Стабилизатор состоит из схемы стабилизатора на ИМС А1 и выходного регулятора напряжения на транзисторах VТ1-VТ5, мощные транзисторы VТ2-VТ5 которого включены параллельно.
Резисторы R5-R8 служат для уравнивания тока через транзисторы, так как в результате различий в коэффициентах передачи они могут при равных условиях открываться в разной степени. Резисторы, включенные в эмиттерных цепях помогают автоматической установке напряжений база-эмиттер под действием тока нагрузки, при которых транзисторы открываются в равной степени.

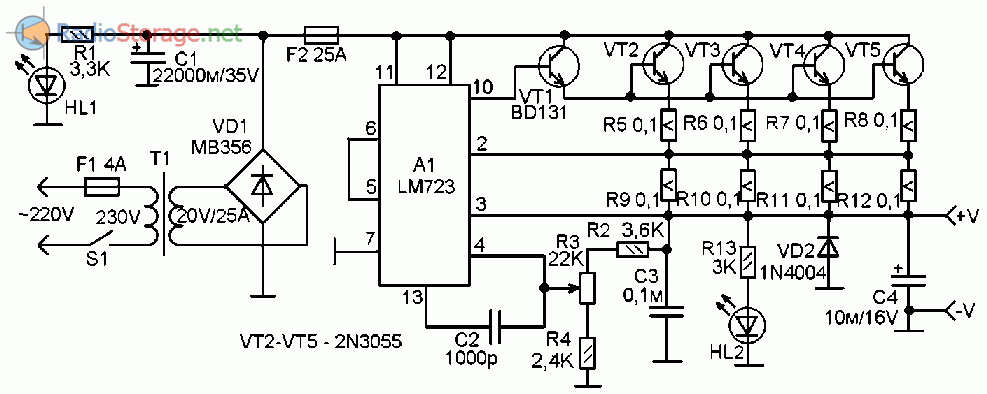

Рис. 1. Принципиальная схема мощного блока питания с защитой и напряжением 5-15В, ток 20А.
Микросхема LM723 представляет собой интегральный стабилизатор с регулируемым выходным напряжением и схемой защиты от перегрузки. Регулировка выходного напряжения происходит при помощи резистора R3, который вместе с резисторами R2 и R4 образует делитель выходного напряжения.
Регулировкой устанавливается зависимость напряжения на выводе 4 А1 от выходного напряжения. Компаратор микросхемы работает так, что напряжение на выходе (вывод 10) регулирует таким образом, чтобы напряжение на его выводе 4 было неизменным. Соответственно, напряжение на выводе 10 почти равно выходному. Но максимально допустимый ток выхода мал, поэтому для получения максимального тока нагрузки 20А необходим усилитель тока, которым является схема на транзисторах VТ1-VТ5.
Схема защиты от перегрузки по току работает по измерению напряжения на сопротивлении, включенном последовательно нагрузке. Входами датчика тока являются выводы 2 и 3 А1. Эти выводы подключены параллельно сопротивлению, образованному резисторами R9-R12, которое включено последовательно с нагрузкой.
Понятно, что следуя закону Ома напряжение на сопротивлении будет расти с увеличением тока. Пока напряжение между выводами 2 и 3 ниже 0,6V защита не срабатывает, воспринимая это как то, что ток нагрузки не превышает максимально допустимого значения.
При токе приближающимся к отметке 22-23 А напряжение между выводами 2 и 3 достигает величины 0,6V и более. Это приводит к срабатыванию защиты, которая снижает напряжение на выводе 10 А1 до нуля, и, таким образом, отключает нагрузку.
Максимальный выходной ток можно установить и другим, соответственно изменив результирующее сопротивление R9-R12, которое в данном случае, при условии выбора верхнего порога тока нагрузки 23А равно 0,025 Ом.
Или можно даже организовать регулировку максимального выходного тока, если параллельно низкоомным резисторам R9-R12 включить один переменный резистор сопротивлением, где-то 10-100 Ом, а контрольное напряжение снимать с его движка и одного из крайних выводов.
Резистор будет являться делителем напряжения на R9-R12. Но в этом случае, сопротивления R9-R12 нужно рассчитывать на нижний предел регулировки максимального тока нагрузки. Схема обеспечивает достаточно хорошую стабильность установленного выходного напряжения, например, при выходном напряжении 13V, под нагрузкой 20А напряжение снижается всего на 40-60 mV.
Светодиод HL1 служит для индикации включенного в сеть состояния. Светодиод HL2 индицирует нормальный режим выхода источника питания. То есть он горит когда есть напряжение на выходе. Если он не горит, но горит HL1 это говорит о том, что на нагрузке есть КЗ или перегрузка и выход стабилизатора отключился системой защиты по току, или о перегорании предохранителя F2, включенного на выходе выпрямителя.
Datasheet Download — STMicroelectronics
| Номер произв | LM723 | ||
| Описание | HIGH PRECISION VOLTAGE REGULATOR | ||
| Производители | STMicroelectronics | ||
| логотип | |||
|
1Page

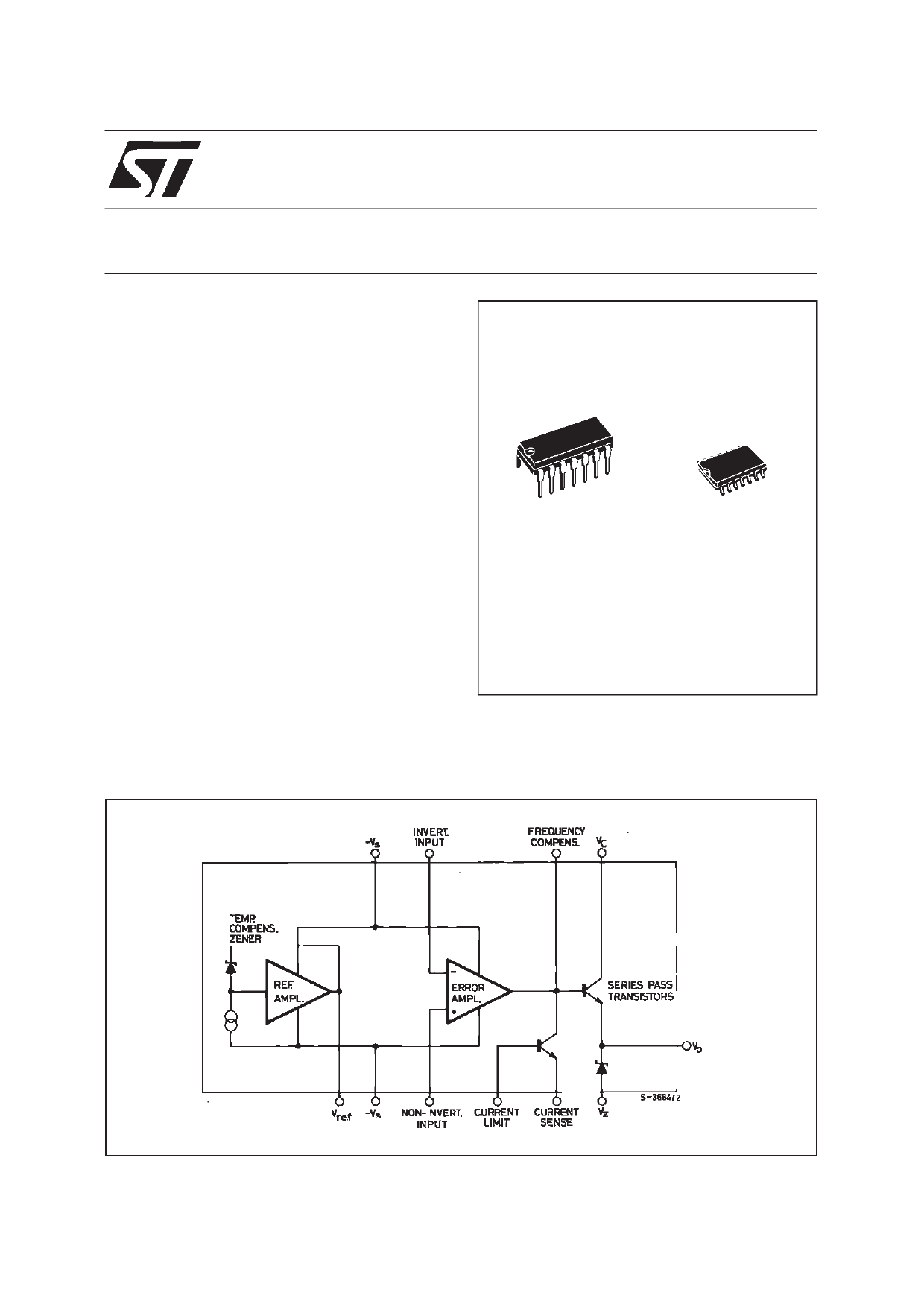

LM723 HIGH PRECISION VOLTAGE REGULATOR s INPUT VOLTAGE UP TO 40V s OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V s POSITIVE OR NEGATIVE SUPPLY OPERATION s SERIES, SHUNT, SWITCHING OR FLOATING OPERATION s OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR s ADJUSTABLE CURRENT LIMITING DESCRIPTION

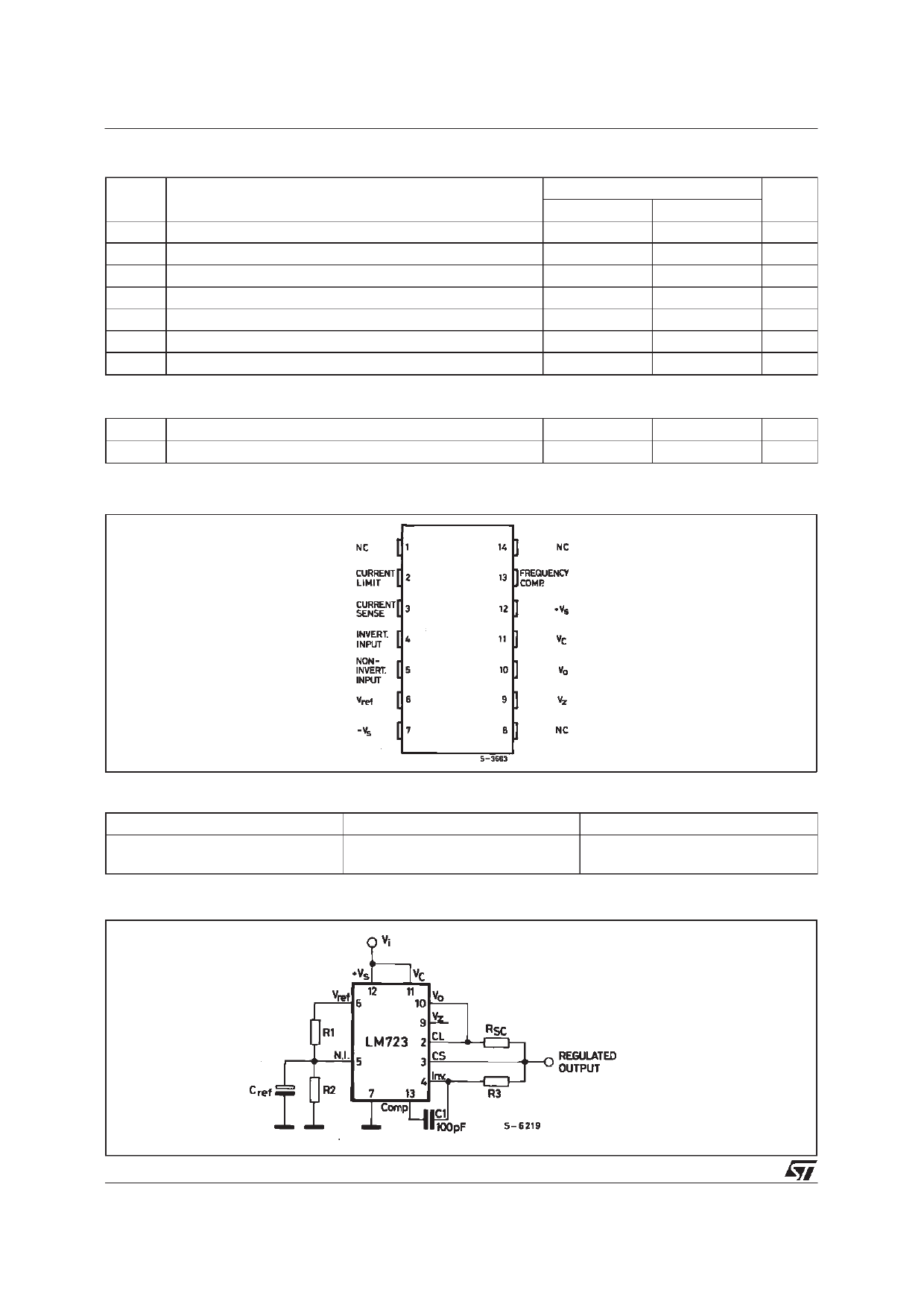

LM723 Vi ∆Vi-o Io Iref Top Tstg Tj DC Input Voltage Current from Vref Operating Temperature Rthj-a mb Thermal Resistance Junction-Ambient PIN CONNECTION (top views) Value oC oC oC Plastic DIP-14 o C /W ORDER CODES TEST CIRCUIT (pin configuration relative to the plastic package) SO-14 Vi = 12V Vo = 5V Io = 1mA R1/R2 ≤ 10KΩ 2/12
LM723 ELECTRICAL CHARACTERISTICS FOR LM723 (refer to the test circuits, Tamb = 25 oC, unless otherwise specified) ∆Vo∆Vi Line Regulation ∆Vo /Vo Load Regulation VREF Reference Voltage SVR Supply Voltage Rejection ∆Vo∆T Output Voltage Drift Vi = 12 to 15V Vi = 12 to 40V Vi = 12 to 15V -55oC ≤ Tamb ≤ 125oC Io = 1 to 50 mA Io = 1 to 10 mA -55oC ≤ Tamb ≤ 125oC Iref = 160 µA f = 100 Hz to 10 KHz Cref = 0 f = 100 Hz to 10 KHz Cref = 5 µF 6.95 Isc Output Current Limit Vi Input Voltage Range Rsc = 10Ω Vo = 0 65 Vo Output Voltage Range 2 37 Vo-Vi 3 38 Id Quiescent Current Vi = 30 V Io = 0 mA 2.3 5 ppm/ oC mA KVH Long Term Stability eN Output Noise Voltage BW = 100 Hz to 10 KHz Cref = 0 BW = 100 Hz to 10 KHz Cref = 5 µF 0.1 %/1000 20 µV 2.5 µV ELECTRICAL CHARACTERISTICS FOR LM723C (refer to the test circuits, Tamb = 25 oC, unless otherwise specified) ∆Vo∆Vi Line Regulation ∆Vo /Vo Load Regulation VREF Reference Voltage SVR Supply Voltage Rejection ∆Vo∆T Output Voltage Drift Vi = 12 to 15V Vi = 12 to 40V Vi = 12 to 15V oC ≤ Tamb ≤ 70oC Io = 1 to 50 mA Io = 1 to 10 mA 0oC ≤ Tamb ≤ 70oC Iref = 160 µA f = 100 Hz to 10 KHz Cref = 0 f = 100 Hz to 10 KHz Cref = 5 µF 0.01 Isc Output Current Limit Vi Input Voltage Range Rsc = 10Ω Vo = 0 65 Vo Output Voltage Range 2 37 Vo-Vi 3 38 Id Quiescent Current Vi = 30 V Io = 0 mA 2.3 4 ppm/ oC mA KVH Long Term Stability eN Output Noise Voltage BW = 100 Hz to 10 KHz Cref = 0 BW = 100 Hz to 10 KHz Cref = 5 µF 0.1 %/1000 20 µV 2.5 µV 3/12 |
|||
| Всего страниц | 12 Pages | ||
| Скачать PDF |
