Магниты сварочные

Что такое магнитный уголок для сварки

Магнитный уголок — это специальное вспомогательное приспособление, которое помогает правильно и надежно зафиксировать свариваемую заготовку. Магнитные уголки широко применяются при пайке, сварке и сборке различных конструкций.

Среди их основных преимуществ использования можно выделить:

• Возможность работы с различным типом металлопроката, как с круглыми трубами, так и заготовками прямоугольного сечения, а также с листовым металлом;
• Магнитные уголки для сварки уже имеют самые используемые углы, начиная от 45 и заканчивая 135 градусом. Кроме этого встречаются и универсальные модели, которые позволяют быстро выставлять любой угол соединения;
• Фиксация заготовок магнитным уголком происходит гораздо быстрей, чем с применением тех же струбцин или других приспособлений;
• Вследствие этого увеличивается скорость выполнения сборки и заметно упрощается сам процесс сварки;
• Магнитным уголком можно фиксировать детали в любых плоскостях.

В некоторых случаях магнитные уголки для сварки являются неотъемлемым атрибутом рабочего процесса. Порой собрать без них сложную конструкцию не представляется возможным.

Основные критерии выбора

Если магнитный держатель необходим для профессионального использования, то новичку сложно разобраться с моделями на рынке.

Ниже будут приведены основные критерии отбора такого приспособления с учётом многих факторов.

1. Приобретение некачественного изделия осложнит выполнение сварочных операций на высоком уровне. Держатели подвергаются высокому температурному воздействию, что может привести к существенному снижению коэффициента намагниченности у плохих изделий. При покупке следует осмотреть изделие на предмет выявления механических повреждений. Даже небольшая выемка или неровность инструмента в месте соприкосновения с фиксируемыми элементами, не позволит выполнить работу под необходимым углом.
2. Если часто приходится выполнять сваривание деталей под различными углами, то рекомендуется приобрести регулируемый держатель либо набор из нескольких треугольников.
3. Не последним критерием выбора является цена. Стоимость многих моделей китайского производства бывает очень привлекательной, но нередко такие устройства выходят из строя после первого использования.

Видео:

Самодельный магнитный уголок

Если нет желания или возможности приобрести фиксирующее устройство в магазине, то можно самостоятельно изготовить его из подручных материалов.

Магнитный держатель для сварки своими руками можно изготовить с использованием следующих материалов:

• магнит из мощного динамика;
• стальной лист толщиной 2,5 мм;
• термостойкий клей для металла;
• заклёпки.

Для проведения работ понадобятся следующие инструменты:

• болгарка;
• электродрель;
• сверло по металлу;
• заклёпочник;
• угольник;
• напильник.

Самодельный магнитный держатель для сварочных работ изготавливается в такой последовательности:

1. На металлическом листе с применением угольника и какого-либо острого предмета осуществляется разметка треугольной заготовки.
2. С помощью болгарки заготовка вырезается строго по намеченным полосам.
3. Вырезанная заготовка прикладывается к металлическому листу и снова производится разметка листа.
4. Осуществляется вырезание точной копии предыдущей детали.
5. Оба треугольника доводятся напильником таким образом, чтобы их боковые плоскости были идеально ровными, а детали являлись абсолютно одинаковыми.
6. Треугольники совмещаются друг с другом, зажимаются в тисках и по их углам делаются отверстия диаметром, который равен толщине применяемой заклёпки
7. Между двумя треугольниками помещается магнит из динамика, на плоскость которого предварительно наносится клей.
8. Угольник размещают таким образом, чтобы отверстия пластин совместились и производят фиксацию их между собой заклёпками.
9. Как клей полностью высохнет, изделие можно покрасить в любой цвет специальной термоустойчивой эмалью.

Если для проведения сварочных работ требуется более мощный держатель, то можно изготовить устройство по приведённой выше схеме. Только в качестве магнитного материала использовать неодимовые магниты из жёсткого диска компьютера. В этом случае можно получить бесплатное и качественное приспособление повышенной мощности.

При изготовлении самодельной конструкции применение клея и заклёпок является лучшим вариантом. Если применить болтовые соединения, то со временем крепление ослабнет от вибрации и высокой температуры.

Видео:

Заключение

Использование магнитных угольников для сварки позволяет выполнить работы более качественно.

Стоимость нерегулируемых моделей с возможностью размещать заготовки в 3 позициях составит около 500 рублей, поэтому каждому сварщику по карману приобрести такое изделие. Если есть желание сэкономить и повысить свои навыки в самостоятельном изготовлении, то изложенные инструкции помогут изготовить магнитное приспособление своими руками.

Классификация магнитных угольников

Поскольку круг задач, которые должен решать магнитный угольник сварщика, довольно широк, было разработано множество вариантов этого полезного устройства. Они отличаются по форме. Разная форма позволяет выставлять разные углы. Есть отличия в конструкции, и в принципе действия.

Прежде всего, стоит сказать, что угольник может быть заводским и самодельным. Преимущества заводского угольника очевидны – его можно просто купить в магазине, углы на них точно выверены, и пользоваться им легко. Но обычно фабричные угольники сделаны так, что позволяют выставлять конкретный угол, например 90º или 25º. Самодельный же угольник можно сделать для выставления любого угла.

По принципу действия различают:

• Простые угольники. Они позволяют выставлять только определенные углы.
• Магнитные струбцины. Они имеют регулировочный механизм. С помощью него можно выставить практически любой угол. Поэтому такой инструмент гораздо более универсален в использовании.
• Магнитный угольник с выключаемой фиксацией. Этот тип угольников снабжен выключателями, которые позволяют отключать магнитную фиксацию. Поэтому такой угольник легко снять после окончания работ – достаточно щелкнуть выключателем и убрать устройство, а не отрывать мощный магнит от металла грубой силой, как с предыдущими типами.

Также различна мощность магнитов, используемых в конструкции угольников. Чем более тяжелые детали приходится удерживать, тем более мощные угольники нужны. Для мелких сварочных работ в быту будет достаточно и маломощного магнита.

Приступаем к изготовлению магнитного уголка

Для начала необходимо разметить оцинкованный лист. Для этого, при помощи монтажного угольника, на металле размечаем ровный квадрат. Здесь необходима точность, все его углы должны быть идеально прямыми. После разметки квадрат необходимо разделить на две части по диагонали.

ФОТО: YouTube.comПри помощи монтажного угольника на оцинкованный лист наносим разметку

Когда разметка сделана, в работу включаем болгарку. При помощи УШМ нужно аккуратно вырезать квадрат и разделить его по отмеченной линии. В этой работе главное – точность. С трясущимися руками за подобное браться даже не стоит.

ФОТО: YouTube.comЭлементы будущего магнитного уголка вырезаем строго по размеченным линиям

Получившиеся уголки слегка обрабатываем: с них нужно снять фаску, чтобы избежать травм при дальнейшей работе. Также необходимо срезать углы, которые будут мешать впоследствии, если останутся.

ФОТО: YouTube.comЗаготовки сделаны, теперь можно приступить к сборке магнитных уголков

Основные критерии выбора

Для профессиональных работ следует выбирать инструмент высокого качества. Устройства подвержены воздействию высоких температур, снижающих коэффициент намагниченности у некачественных экземпляров. На приспособлении должны отсутствовать сколы, выемки и прочие дефекты в местах касания с зажимаемым изделием. Неровности не позволяют прочно фиксировать предметы под заданным углом.

Важно! К достоинству отключаемых уголков относят возможность отключать магнитное поле и на всем приспособлении, и на отдельных его гранях. Эти приборы уместны для мастеров, которые часто сваривают детали сложной конфигурации. Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются

Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами

Китайские угольники выделяются бюджетной ценой, но они не выдерживают температурных перепадов, поэтому быстро ломаются. Для сваривания изделий под различными углами рекомендуется выбирать настраиваемый механизм либо приобретать комплект, содержащий несколько видов инструментов для зажима под определенными ракурсами.

https://youtube.com/watch?v=Rfxdf5Sj4wQ

Процесс и порядок изготовления

В соответствии с чертежом, делаем разметку деталей. Вырезаем треугольники болгаркой, три втулки отрезаем ножовкой от стальной трубки. Для точности сверления, сверлим две заготовки одновременно, предварительно стянув их струбцинами. Нам достался магнит с отверстием в центре, поэтому крепим его при помощи цилиндра соответствующего диаметра, отрезанного от кругляка. Полученные детали зачищаем, красим и начинаем собирать.

Сборка

Сборка готового изделия не представляет особых трудностей и не нуждается в детальном описании. Вкратце процесс происходит следующим образом:

• В три угловых и одно центральное отверстия вдеваем болты.
• На болты, выходящие из углов треугольника, надеваем втулки, а на болт в центре, надеваем цилиндр (если не забыли просверлить в нем отверстие).
• Надеваем магнит на цилиндр.
• Ставим на четыре болта второй треугольник и закрепляем конструкцию гайками, предварительно подложив под них шайбы.

Сборка закончена, изделие готово к применению.

Какими бывают магнитные угольники для сварки?

Магнитные уголки могут быть разными как по конфигурации, позволяющей выставить различные углы для выполнения сварочных работ, так и по принципу действия:

• магнитный угольник для сварки самой обычной конструкции позволяет выставить фиксированные углы, определяемые профилем инструмента;
• магнитная струбцина с регулируемыми углами является гибким инструментом, с помощью которого можно выполнить работы любой степени сложности и точности, выставив практически любой угол;
• магнитный фиксатор может иметь постоянный или отключаемый магнит – отключение магнитов после проведения сварочных работ позволяет снять фиксацию без каких-либо физических усилий;
• большинство современных моделей угольников имеет несколько стандартных углов – такая конструкция делает этот инструмент универсальным, позволяющим выполнять сварочные работы различной степени сложности;
• угольники различаются и по мощности: для фиксации тяжёлых элементов глобальных конструкций необходимы мощные магниты, а вот инструменты с малой мощностью рекомендуются для сваривания компактных деталей малого веса и обычно используются для бытовых работ.

Цена на каждый инструмент формируется, исходя из нескольких показателей: конструкции и возможности построения нескольких углов, возможности регулировки, магнитной мощности, известности фирмы-производителя и т. д. Стоимость магнитных держателей варьируется в широких пределах: от 300-400 рублей за бытовой экземпляр и 800-900 рублей за комплект стандартных уголков-фиксаторов до 3000-5000 рублей для профессионального инструмента.

Отключаемые и включаемые

* отключаемый магнитный угольник для сварки конструкций

* включает для сварщика (включаемый, магнит)

Использование включаемых и отключаемых магнитов позволяет уменьшить и упростить монтаж металлических конструкций. Они обладают преимуществами по сравнению с постоянными магнитами:

• Простота очистки выключенного магнита от мелкого металла;
• Возможность регулировки расположения свариваемых деталей при отключенном магните;
• Надежная фиксация элементов конструкции при включении магнита в определенном месте.

Преимущество такого приспособления в том, что его несложно снять после прихваток, всего одним движением. Магнитные уголки бывают шаблонными или универсальными. Стандартные изделия делают с фиксированными углами, а приспособления универсального назначения дают возможность сварить 2 части конструкции под любым необходимым углом.

Внимание! В конструкции иногда предусматривают V-образный паз. Он включает для сварщика возможность фиксировать даже очень маленькие металлические детали любой сложности. Преимущества работы с магнитным угольником

Преимущества работы с магнитным угольником

Для выполнения любительских работ подойдут недорогие стандартные изделия, а вот для профессиональной сварки необходимы сложные четырехгранные и трехкоординатные приспособления – изготовленные из жаропрочных магнитов. Качественный магнитный держатель предназначенный для сварки металлоконструкций прочный на разрыв, выдерживает большие нагрузки, и стоек к механическим воздействиям. Магнитный угольник, имеющий необходимую мощность, должен надежно удерживать свариваемые части конструкции – это сделает самостоятельную работу легче и безопасней.

Рекомендация! Чтобы было проще снимать магнитное приспособление желательно использовать отключаемые магнитные держатели.

Выбирать подходящий для работы магнитный держатель необходимо с учетом предполагаемых углов конструкции, массы используемого инструмента, мощности магнита.

На что обращать внимание при выборе

Для профессионального сварщика важно выбрать подходящие магниты для сварки металлических изделий.  Это позволит качественно выполнить работу без помощника. При выборе нужно помнить:. При выборе нужно помнить:

При выборе нужно помнить:

1. 1. Нельзя использовать сварочные магниты малой мощности при сварке тяжелых конструкций. Под большим весом, слабый держатель не сможет фиксировать массивные детали. Но слишком мощное приспособление, усложнит работу из-за своих габаритов и большой массы. Нужен неодимовый или обычный магнит, подходящий для выполнения определенной задачи;
   2. Чаще всего используют треугольные приспособления. Их можно устанавливать под углами в 45, 90 и 135 градусов;
   3. Удобнее использовать отключаемые устройства.

Сварочные работы проводят на расстоянии от магнитного приспособления. Если оно нагреется, то качества магнита исчезнут. Также ему вредят сильные удары. Больше ограничений при использовании магнитных приспособлений для сварки нет.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

• отключаемые;
• с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Фиксаторы для сварки с постоянным магнитом – это простая конструкция, состоящая из двух металлических шаблонов, формирующих углы стыковки двух деталей, и магнита, который расположен между двумя шаблонами. Он постоянно действующий, что иногда усложняет процесс подгонки. Во всем остальном это все тот же магнит, с помощью которого легко фиксировать место расположения свариваемых деталей и узлов.

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Как сделать магнитный угольник сварщика своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов создания самодельного магнитного уголка сварщика своими руками, а так же разберем пошаговые фотографии и видео сборки уголка из металлолома. Каждый сварщик и мастеровой человек прекрасно знают, что при работе сварочным аппаратом для сварки деталей под определенным углом возникают небольшие проблемы, а именно точно выставить угол и зафиксировать свариваемые детали. Есть прекрасное приспособление и называется оно «магнитный уголок сварщика» с его помощью можно выставить угол в 45 и 90°, под воздействием магнитной силы заготовки будут прижаты друг к другу, за счет чего варить будет удобно и угол будет точный.

Устройство и принцип действия довольно простое, а именно уголок состоит из двух стальных пластин с углами 45 и 90°, между плитами толщиной 2-3 мм находится круглый магнит от динамика за счет которого и создается магнитная сила фиксирующая заготовки в необходимом положении. Стягивается конструкция в 4х местах, а именно по углам и по центру, на один болт 3 гайки, две внутри уголка и одна с внешней стороны.

Примечание. Острые углы желательно спилить по 1 см, потому как стыкуемые детали нередко неровно спилены с заусенцами и уголок может неплотно встать на свое место. Так же для защиты от коррозии метал следует окрасить краской по металлу.

Материалы

1. металлическая пластина 2-3 мм
2. болт 4 шт
3. гайка 12 шт
4. магнит од динамика

Инструменты

1. сварочный инвертор
2. УШМ(болгарка)
3. дрель
4. металлическая линейка, маркер
5. гаечный ключ и плоскогубцы

Пошаговая инструкция по изготовлению сварочного магнитного уголка своими руками.

Виды магнитных уголков

Для полного понимания вопроса необходимо различать две принципиальные разновидности магнитных уголков, применяющихся в сварочных работах: угловые (постоянного действия) и отключаемые.

Наибольшее распространение получили угловые магнитные держатели. Основные их достоинства — это простота в применении и небольшая стоимость. Они выпускаются промышленностью для удержания металлических элементов конструкции различных размеров и под различными углами. Конечно, необходимо понимать, что уголок не может удержать балку весом 1000кг. В основном, речь идет о килограммах и десятках килограммов, чего хватает с избытком. Количество предлагаемых углов – шесть, чего тоже более чем достаточно.

Отключаемые уголки стоят в разы дороже, но и являются наиболее универсальными и удобными в работе. Сущность этого изделия состоит в том, что магнитное поле можно отключать по желанию пользователя. Физически это делается одним движением руки, переводя поворотный рычаг из одного положения в другое. Работа становится более быстрой и комфортной, не нужно прикладывать усилий для того, чтобы снять уголок с конструкции. Цены и полный ассортимент магнитных угольников можно посмотреть в каталоге сайта производителя КЕДР.

Для решения вопроса о том, какому виду отдать предпочтение, следует исходить из следующих соображений:

• насколько часто вы занимаетесь сваркой металлических конструкций;
• насколько критичным для вас является производительность труда;
• готовы ли вы заплатить за комфорт или согласны потерпеть неудобства.

Размеры

Магнитные приспособления отличаются небольшими габаритами, которые и делают их такими востребованными. Параметры длины, ширины и высоты оснастки с магнитами могут варьироваться, но независимо от модели и производителя все они компактны и удобны в работе. Средний вес изделия составляет порядка 1 кг.

Самым важным показателем является сила притяжения (удержания или прижима) магнитных уголков. Производители и поставщики могут указывать этот параметр в фунтах (LBS или lbs) и в килограммах (кгс). Максимальная величина этого показателя равняется 34 кгс или 75 lbs. Также можно встретить следующие величины: 11; 13; 22; 23; 24 кгс и другие.

Важно! Чем выше данный параметр, тем более тяжелые детали магнит может «держать» и тем лучше осуществляется фиксация. Не стоит для принятия решения о покупке принимать в расчет размеры в сантиметрах, лучше смотреть на силу притяжения

В зависимости от поставленных задач следует выбирать необходимую модель.

Это интересно: Особенности кабелей для сварочных аппаратов: рассмотрим по пунктам

Магнитный держатель своими руками

Если вы не нашли подходящего варианта сварочного фиксатора в магазине или стеснены в средствах, нужный магнит для сварки можно соорудить самостоятельно.

Работа с магнитным угольником.

Сделать своими руками магнитный угол для сварки – отличная идея по трем причинам:

• Это реальная экономия средства
• Это будет приспособление, подходящее именно для ваших технических нужд.
• Это весьма несложное устройство, сделать которое вполне реально даже без особого практического опыта.

Что вам понадобится:

• магнит любой формы, но предпочтительнее круглой с толщиной около 15-ти мм;
• лист из стали толщиной 2 мм;
• болты М6 с гайками.

Угольник для сварки с отключением.

Советы и этапы изготовления сварочного угольника следующие:

Это устройство лучше всего делать из стали вручную, с помощью болгарки или лазера. Главное – выпилить шаблоны с чрезвычайно точными углами на рабочей плоскости. Шаблонов должно быть два. Их размер должен быть больше диаметра магнита

Особое внимание уделяем размеру и шлифовке углов – от этого будет зависеть качество вашего угольника. Хорошо отшлифовать не помешает всю поверхность: если останется ржавчина или какие-либо дефекты, снизится сила действия магнита

Магнит будет притягивать к себе любой металлический мусор в виде опилок или стружек

Избавиться от этого можно с помощью проставки – специальной детали из манеры, которая должны быть немного меньше по периметру, чем сам стальной уголок. Такая проставка добавит держателю дополнительную жесткость, что вам не помешает. В ней проделывается специальное сквозное отверстие. Магнит может быть разной формы. Его помещают внутрь. Он ни в коем случае не должен выступать за края стальных пластин. Для его фиксации нужно сделать четыре отверстия: одно посередине и остальные три – по краям. Финальный этап сборки – аккуратное складывание слоев нашего «бутерброда», которые можно зафиксировать или клеем, или металлическими заклёпками. Самым надежным способом будут болты М6. Гайки следует поместить не только на концы болтов, но и между слоями. Хвостики болтов, выступающие на гайки, нужно обрезать болгаркой.

Следует помнить о свойствах магнита. Если вы поместили в угольник обычный, а не жаростойкий ферритный экземпляр, то под действием высоких температур он может утратить свои свойства. Об этом нужно помнить и контролировать.

https://youtube.com/watch?v=Ma_cxfoE9jE

Самодельный магнитный уголок

Домашние умельцы смогут собрать магнитный уголок для сварки своими руками самостоятельно. Для его изготовления не понадобятся узкоспециализированные знания. Предварительно необходимо подготовить:

магнит – толщина менее 15 мм;

лист стали толщиной 2-3 мм;

болты М6 с комплектом гаек либо заклепки;

термостойкий клей.

Важно! Конфигурация магнита значения не имеет. Практика показывает, что лучше выбирать его круглой формы. Подойдет вариант из мощного динамика

Подойдет вариант из мощного динамика

Лист стали размечают в форме треугольника для последующей нарезки элементов магнитного уголка для сварки своими руками, чертежи лучше брать готовые. Болгаркой по разметке вырезают первый элемент. Вторую деталь можно разметить по первой, приложив ее к стальному полотну. С помощью напильника зачищают разрезанные поверхности до идеально ровного состояния. Готовые элементы должны быть одинаковыми, погрешности не допускаются.

Треугольники прикладывают друг к другу и зажимают так, чтобы края полностью совпали. Их фиксируют в тисках. По углам высверливают отверстия того же диаметра, как болты или заклепки, которыми будут скрепляться элементы.

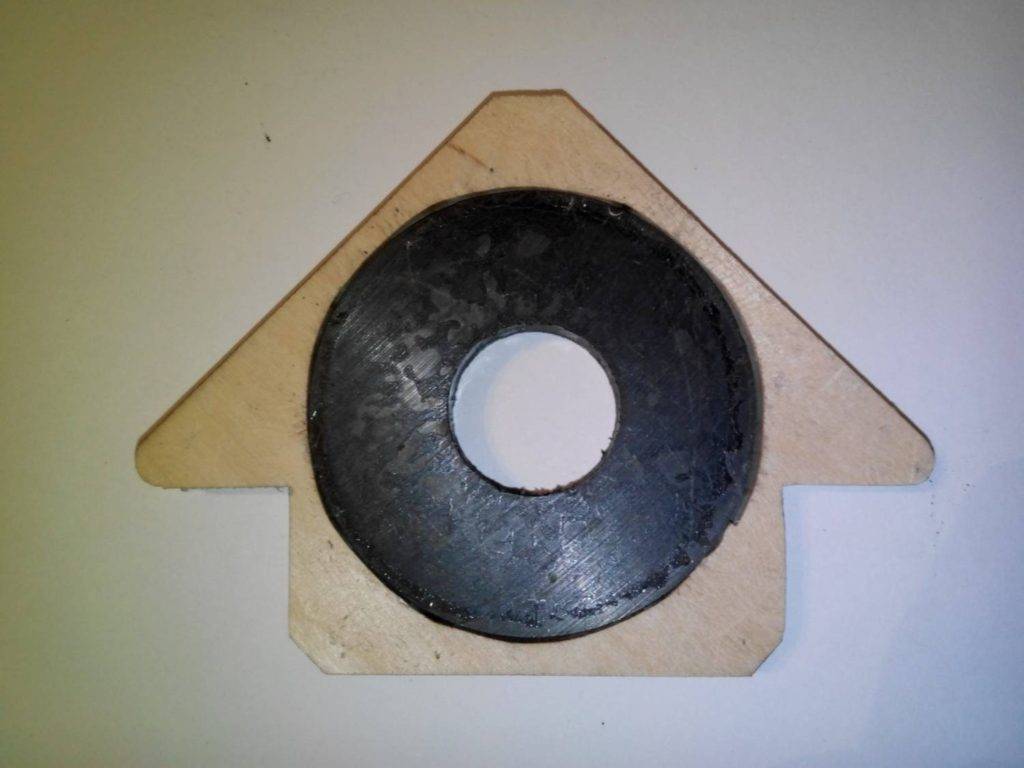

Между треугольными пластинами помещают магнит. Размер его не должен превышать параметры треугольников. Поверхность предварительно намазывают клеем. Части держателя скрепляют болтами либо заклепками. Окраску термоустойчивой эмалью осуществляют после застывания клея.

Важно! Ваш инструмент кустарного производства с неодимовыми магнитами способен удержать заготовку весом свыше 3 кг. Состояние нежароустойчивых аналогов рекомендуется периодически контролировать, поэтому их части желательно скреплять болтами

При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ

Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния

При изготовлении магнитного уголка для сварки регулируемого своими руками следует учитывать особенности предстоящих работ. Для сваривания в условиях высокой температуры необходимо предусмотреть жаростойкие ферритные магниты. Они не нуждаются в контроле состояния.

Перегрев механизма, непредназначенного для нагрева, приводит к снижению его магнитящего действия и безвозвратному выходу из строя. В неразборных конструкциях его заменить нельзя.

Преимущества магнитов

Магниты для сварки относятся к группе установочно-крепёжных устройств. То есть, они позволяют установить элемент и зафиксировать его в определённом положении. Это обеспечивается за счёт мощных магнитов, установленных в изделии.

Чем же так хороши эти устройства? Давайте разберёмся.

• Простое и быстрое скрепление. Чтобы соединить 2 металлические детали, не требуется долго возиться с ними.
• Возможность установки под определённым углом. Как правило, магниты позволяют фиксировать изделия под углом 45°, 90° и 135°. Существуют модели, которые помимо этих значений, позволяют установить деталь под углом 30°, 60°, 75° и т. д.
• Снижение затрат времени. На подготовку к работе тратится значительно меньше времени.
• Отсутствие громоздких крепёжных изделий. Магниты для сварки не выделяются большими габаритами или сложностью конструкции и эксплуатации.
• Наличие активатора магнитного поля. В некоторых моделях присутствует переключатель, который включает или деактивирует магнитное поле. Таким образом, магнит для сварки можно без труда установить или снять.
• Лёгкость в чистке от грязи и стружки. Большинство изделий — разборные, поэтому можно с лёгкостью почистить магнит от загрязнений.

Главный же недостаток заключается в невозможности использования с некоторыми материалами, например, с деревом или антимагнитными металлами.

Ход работ по изготовлению самодельного магнитного угольника

При помощи молотка и зубила я отделил “магнитную часть” динамика. (Она крепится на четырёх заклёпках).

После этого осталось извлечь магнит.

Далее я приступил к изготовлению пластин. Их я вырезал из старого оконного отлива. (Сам удивляюсь, но он был изготовлен из “чёрного” не оцинкованного железа, толщиной 1 мм!). Металл очень хорошо магнитился, что мне было необходимо в первую очередь.

При помощи слесарного угольника, приложив его и полученный магнит к заготовке, я определил размеры моего будущего изделия, начертил его и вырезал болгаркой:

Далее я разметил и вырезал углы. Углы вырезать необходимо по нескольким причинам:

Во-первых, при резке профильной трубы (а особенно, толстым кругом на отрезном станке, на краю остаются заусенцы. При сварке они легко расплавятся и не помешают. А вот угольник в них упрётся. Поэтому, после того, как трубы будут отрезаны по размеру, придётся зачищать эти заусенцы.

Во-вторых, если не будет в углу большого зазора, можно случайно приварить сам угольник к заготовке.

Вторую пластину я не размечал. Просто приложил к ней первую (уже с вырезами) и, по этому шаблону, отметил и тоже вырезал:

Далее я занялся “тонкой подгонкой”. Ведь, болгаркой вырезать очень точно не представляется возможным, а точность нужна до долей миллиметра. Поэтому, доводить пришлось вручную.

Я взял отрезок широкой профильной трубы, расстелил на нём полосу наждачной шкурки, и вручную, на ней стачивал стороны моих металлических треугольников, периодически вкладывая их в слесарный угольник и проверяя “на просвет”.

После этого, ровно сложив заготовки и сжав их в тисках, я просверлил в них отверстия под заклёпки. (Этот процесс забыл сфотографировать). И после этого, на всякий случай, стянув их через отверстия винтами М5, ещё раз “довёл” на наждачке, уже две вместе.

Многие самодельщики делают угольники “открытыми”. Т.е., не закрывают ничем торец! Это недопустимо. Потому что при работе с металлом возникает множество опилок, окалины, мелких обрезков и прочего магнитного мусора. Так как весь этот мусор очень лёгкий, он обильно прилипает к магниту.

Именно поэтому его форма должна быть такой, чтобы можно было легко его очистить. Т.е., торцы его должны представлять гладкие плоскости. Их я сделал из тонкой алюминиевой пластины. Под руку попала какая-то окантовка от полки старого холодильника.

Из неё я и вырезал полоску, шириной равную толщине магнита:

А из неё выгнул рамку по периметру пластин. Она будет вложена между ними, и плотно зажмётся заклёпками.

Ферритовый магнит достаточно легко режется болгаркой. Но, в отличии от резки металла, применять при этом абразивный круг не стоит и пытаться. Он будет скользить, и вы просто перегреете магнит. (Кстати, если кто не знает, постоянные магниты теряют от перегрева свои свойства.). Резать нужно алмазным кругом. Лучше всего подойдёт алмазный круг для мокрой резки.

И при резке магнит нужно охлаждать водой.

Почему я сделал торцы именно из алюминия, а заодно заострить внимание на ещё одной распространённой ошибке. Как известно, у любого магнита есть два полюса, условно называемые “северным” и “южным”

Оба полюса одинаково хорошо притягиваются к металлу. У магнитов такой формы полюса находятся на плоскостях. То есть, когда мы прикладываем к плоскостям металлические пластины, то уже эти пластины являются полюсами магнита. И именно ими наш угольник будет “приклеиваться”, а совсем не плоскостью между ними.

Но, главное, полюса магнита нельзя “закорачивать” магнитным материалом! Это снижает его свойства, и, кроме того, способствует тому, что магнит, пусть и медленно, но размагничивается!

Соединять пластины я решил вытяжными заклёпками. Использовать я буду только алюминиевые части:

Вставив заклёпку, я просто развальцую её с обратной стороны вот таким керном, сделанным когда-то из автомобильного клапана:

Но, перед этим нужно покрасить. Алюминиевую рамку я покрасил чёрным цветом.

На следующий день я собрал угольник:

Какие преимущества в работе дают магнитные угольники?

Любые дополнительные приспособления, облегчающие работу мастера, имеют положительные стороны использования. Магнитный уголок для сварки – незаменимый атрибут даже при разовой необходимости, не говоря уже о выполняемых профессионалами поточных работах:

• за счёт того, что предназначенные для сваривания металлические детали надёжно зафиксированы, сварщик получает большую свободу действий и, следовательно, удобство в работе;
• благодаря тому, что сборка свариваемых элементов производится до непосредственной сварки, для её выполнения достаточно и одного человека – магнитные уголки минимизируют трудозатраты;
• при использовании магнитного сварочного уголка установка деталей производится чётко, а потому выполненный шов будет аккуратен: при проведении сварочных работ конструкций повышенной точности уголки являются не рекомендацией, а необходимостью;
• при производстве большого объёма сварочных работ такие уголки просто незаменимы – они существенно сократят временные затраты специалиста на проведение сварки;
• для деталей нестандартной конфигурации также удобно использовать сварочные магнитные уголки;
• свариваемые детали могут быть надёжно зафиксированы не только на горизонтальной, но и на вертикальной поверхности;
• помимо сварки, пайки и другого рода соединяющих отдельные элементы работ, магнитные уголки будут удобны, например, при разметке или резке стали – прочная фиксация удержит отдельные части конструкции от падения.

Как правило, угольники известных фирм-производителей имеют конфигурацию, позволяющую с помощью одного такого магнитного фиксатора задать разные углы сварки: 45°, 60°, 90°, 135°. Сделанный своими руками магнитный уголок делает возможным работу практически с любым выставленным профилем инструмента углом.

Подведём итоги

Удобство магнитных уголков при производстве сварочных работ переоценить вряд ли получится. Однако приобретать подобные приспособления, если мастер не занимается сваркой профессионально, не имеет смысла. Да и зачем, если изготовить такие уголки можно буквально за 15 минут, не потратив на это практически ни копейки. Кстати, совет. Неодимовые магниты можно найти в отработавших свой век жёстких дисках компьютера. Правда на изготовление одного уголка потребуется как минимум три винчестера. Внутри каждого из них находится по два магнита.

Если статья была вам интересна, не забудьте поставить оценку

Для нас крайне важно ваше мнение

Берегите себя, своих близких и будьте здоровы!

Похожие записи:

Все варианты трубогибов сделанных своими руками Теплоизоляция технониколь для стен, пола, кровли и фасада Компьютерный стул своими руками: пошаговая инструкция Из какого дерева делают трости. самодельная трость Плоская кровля технониколь Бетон из отсева и цемента: пропорции для стяжки, фундамента и других конструкций
