Металлоискатели Малыш ФМ и Малыш FM 2 своими руками
Малыш ФМ – это пожалуй самый простой металлоискатель, из существующих на сегодняшний день. Схема малыш ФМ — является отличным решением для изготовления пинпойнтера.
Работает Малыш ФМ по принципу частотомера, этот принцип до этого был применен в металлоискателе Кощей ФМ. Простая схема металлоискателя, и несложная для изготовления поисковая катушка, принесли металлоискателю популярность сред радиолюбителей, несмотря на его небольшие недостатки описанные ниже.
Новая идея, которая возникла у создателей Кощея ФМ, имела и свои «подводные камни». Невысокая стабильность работы, из за постоянного дрейфа детектора, а также небольшая глубина поиска. Но в малыше попытались устранить эти проблемы программно и кое-что из этого получилось.
Схема металлоискателя (Пинпойнтера) МАЛЫШ ФМ
Все детали просты и доступны
Стоит лишь уделить внимание конденсаторам они должны быть термостабильные. Например можно взять конденсаторы из сгоревшего мультиметра, или советские К71, керамические конденсаторы для этого не подходят
Чем лучше будет качество конденсаторов, тем стабильнее будет работать металлоискатель!
Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:
В архиве можно скачать плату и прошивку для металлоискателя Малыш FM – 1_Met FM прошивка и плата
Для питания металлоискателя вполне подходит батарейки типа «Крона», или другой источник питания от 9 до 12 вольт. Сама плата металлоискателя потребляет всего 10 мА, а увиличение энергопотребление может вызвать только мощный динамик. Поэтому в качестве динамика можно использовать пьезодинамики или наушники.
Изготовление катушки для металлоискателя МАЛЫШ ФМ
Катушка для металлоискателя Малыш ФМ, также важна, как и качественные конденсаторы. Она вместе с конденсаторами и образует колебательный контур с частотой 19 кГц.
Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера, или в качестве пляжного металлодетектора.
Данные для намотки катушки для пинпойнтера: на оправку диаметром 70мм, проводом 0.1-0.18мм – 95 витков.
На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:
Для пляжника: на оправку 180 мм диаметром, проводом ПЭТ 155 0.1 -0.18 – 55 витков.
Далее витки снимаются с оправки и плотно сматываются между собой ниткой, затем на катушку наматывается алюминиевая фольга для экранирования катушки, в месте вывода концов катушки делается разрыв экрана (Промежуток без фольги).
Затем на фольгу наматывается спиралькой луженая медная проволока, и ее кабелем соединяем с минусом на плате металлоискателя.
Для подключения катушки к плате металлоискателя, хорошо подходит микрофонный провод (2 жилы в общем экране) провода подпаиваем к концам катушки, а «экран к экрану».
Металлоискатель Малыш ФМ 2
В версии металлоискателя Малыш ФМ 2 были устранены многие аппаратные проблемы, которые возникали у пользователей первого малыша ФМ. Улучшена схема питания, что позволяет ему дольше работать от «Кроны». Добавлен внешний кварцевый генератор, что позволило запускать микроконтроллер при более низком напряжении питания.
Во втором малыше также уменьшено влиянии изменение температуры, что позвлолило увеличить чувствительность металлоискателя, и соответственно глубину поиска.
Схема металлоискателя Малыш FM2
За счет вынесения из микроконтроллера некоторых элементов на плату, появилась возможность самостоятельно модернизировать металлоискатель. Ниже приведена доработанная схема металлоискателя Малыш ФМ2:
Вид собранной платы металлоискателя МАЛЫШ ФМ 2:
В архиве можно скачать схему, плату и прошивки для металлоискателя Малыш ФМ 2 – 7_MetFM2 прошивка и плата
Катушка для металлоискателя Малыш ФМ2 изготавливается также как и для первого малыша.
тест пинпойнтера Малыш ФМ:
Заключение: схема металлоискателя МАЛЫШ FM и FM2 отлично подходит для изготовления пинпойтеров, как полноценный металлоискатель она слабовата, но вполне подойдет для новичка.
Огромное достоинство этого металлоискателя – его простота, поэтому даже человек с минимальными знаниями в электронике сможет его собрать, а заодно и попрактиковаться в программировании микроконтроллеров.
Сайт разработчика металлоискателя Малыш ФМ — http://smartelectronix.biz
Если у вас возникнут трудности при сборки металлоискателя Малыш ФМ своими руками, вы можете обсудить их на этом форуме — http://md4u.ru/viewtopic.php?f=8&t=3602

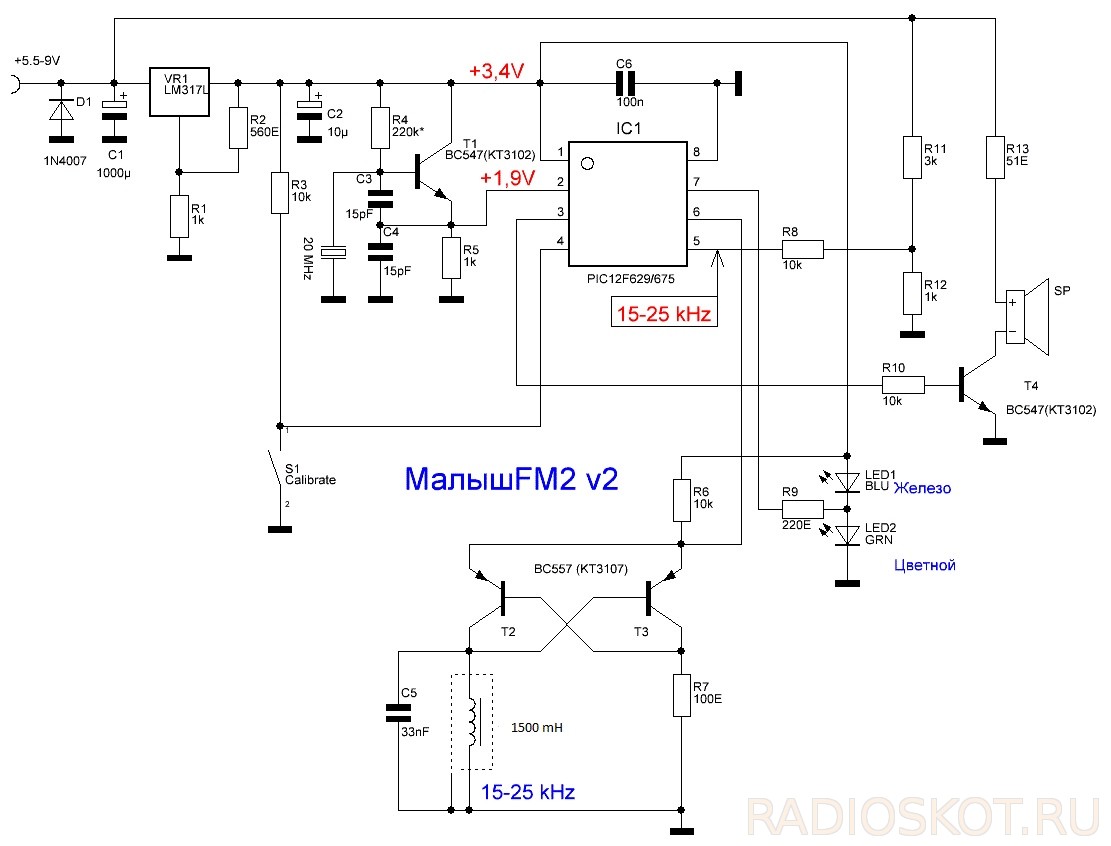

Схема электрическая МД Малыш FM2 v2
Немного о катушке. Мной была сделана катушка с внутренним диаметром 86 мм, которая содержала около 90 витков провода 0.3 мм. После намотки катушка была стянутая капроновою нитью, обмотана скотчем и заэкранирована алюминиевой фольгой с электролитического конденсатора. Экран нельзя замыкать, если это сделать — будет короткозамкнутый виток и прибор не сможет выйти на рабочую частоту.
Также катушка была обмотана изолентой. Можно конечно сделать поисковую катушку и другого размера. Я производил расчет с помощью программы Coil-32. При такой катушке, которая описана выше, металлоискатель берет 5 копеек СССР на расстояние 7 см. Конденсатор С5 следует использовать термостабальний — от этого фактора зависит стабильность работы прибора.
Также допустимо немного упростить схему: вместо интегрального стабилизатора LM317L использовать AMS1117, для этого следует просто удалить резисторы R1 и R2.
Технические характеристики
Малыш FM2, несмотря на всю простоту, имеет вполне достойные показатели. Глубина обнаружения до 15 см — вполне сопоставимо с младшими аськами или 200i с их штатными монокатушками или Minelab Go Find 11. При этом размер катушки, габариты и вес прибора зависят только от прямизны рук изготовителя и выбранных материалов.
Работает прибор как частотомер на 19 кГц.
Питание прибора стандартное — Крона на 9 В. В принципе, если найдётся какой-то альтернативный источник напряжением до 12 В — тоже будет хорошо.
Размер катушки и её форма определяют, будет ли Малыш работать как пляжный металлоискатель, либо как пинпоинтер.
Сравнение с другими моделями
Примерно 20 долларов — за такую цену продавали Малышей кустарного производства. Даже китайские копии Garrett Pro-Pointer втрое дороже при схожих поисковых кондициях. Вообще говоря, по соотношению цена/производительность самоделки всегда будут побеждать фирменные модели.
Но, кроме собственно обнаружения, есть и другие параметры. Кому-то важен престижный шильдик на девайсе. Кому-то — беспроводная связь с большим металлоискателем или наушниками. Кому-то — водонепроницаемость. Кто-то просто не доверяет кустарному производству и обоснованно считает, что скупой платит дважды.
Для пинпойнтера не так важна глубина обнаружения, как общая безглючность, способность работать долго на одном комплекте питания или зарядке, а также дополнительный функционал — например, «непотеряйка» — когда пинпоинтер долго включен, но не используется, он начинает подавать звуковые сигналы. Ибо такое характерно как раз для потери.
Стоит ли продвинутый функционал переплаты в 3-20 раз — каждый археолог-любитель решает для себя сам. Малыш FM2 — реальный шанс сделать поиск пока ещё небогатого кладоискателя более удобным и результативным.
Простейший самодельный металлоискатель
Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.
К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.
Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.
И так, для сборки простого металлоискателя нам необходимо:
два транзистора КТ315 или аналогичные;
два конденсатора 1000 пф;
два конденсатора 10000 пф;
два резистора 100 кОм.
Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.
Схема сборки простейшая!
Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.
Картонная плата металлоискателя
Ее обратная сторона
Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.
Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.
Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.
Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.
Самодельные металлоискатели
Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.
Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.
Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.
Для сборки металлоискателя своими руками вам обязательно понадобится:
В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.
- Паяльник, припой, олово и другие паяльные принадлежности.
- Отвертки, плоскогубцы, кусачки и прочий инструмент.
- Материалы и навыки по изготовлению печатной платы.
- Минимальный опыт и знания в электронике и электротехники также.
- А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.
У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:
Металлоискатель Малыш FM и малыш FM-2 | ||
Принцип работы | Электронного частотомера FM | |
Дискриминация металлов | есть (Черный и все остальные) | |
Максимальная глубина поиска | 0,6 метра | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 19 кГц | |
Уровень сложности | начальный |
Металлоискатель ПИРАТ | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | нет | |
Максимальная глубина поиска | 1,5 метр | |
Программирумые микроконтроллеры | нет | |
Рабочая частота | — | |
Уровень сложности | начальный |
Металлоискатель ШАНС | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 метр | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | — | |
Уровень сложности | средний |
Металлоискатель Clone PI | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | нет | |
Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | — | |
Уровень сложности | средний |
Металлоискатель Clone PI AVR | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | нет | |
Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | — | |
Уровень сложности | средний |
Металлоискатель Clone PI W | ||
Принцип работы | PI (импульсный) | |
Дискриминация металлов | нет | |
Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | — | |
Уровень сложности | средний |
Металлоискатель Квазар | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4 — 17 кГц | |
Уровень сложности | Средний |
Металлоискатель Квазар ARM | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4 — 16 кГц | |
Уровень сложности | Средний |
Металлоискатель Соха 3TD-M | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 5 — 17 кГц | |
Уровень сложности | Средний |
Металлоискатель Фортуна | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4,5 — 19,5 кГц | |
Уровень сложности | Средний |
Металлоискатель Фортуна ПРО-2 | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4,5 — 19,5 кГц | |
Уровень сложности | Высокий |
Металлоискатель Фортуна М2 и М3 | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 4,5 — 19,5 кГц | |
Уровень сложности | Высокий |
Металлоискатель Фортунам М | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1,5 — 2 метра (Зависит от размера катушки) | |
Программирумые микроконтроллеры | есть | |
Рабочая частота | 7 — 16 кГц | |
Уровень сложности | Высокий |
Металлоискатель ТЕРМИНАТОР-3 | ||
Принцип работы | IB | |
Дискриминация металлов | есть | |
Максимальная глубина поиска | 1 метр (Зависит от размера катушки) | |
Программирумые микроконтроллеры | нет | |
Рабочая частота | 7 — 20 кГц | |
Уровень сложности | Высокий |
Простой металлодетектор малыш FM-2 улучшенный
Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.
Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.
Технические характеристики и особенности:
- Напряжение питания — 9 Вольт
- Глубина обнаружения металлов около 15 см.
- Селекция металлов — черный, цветной
- Светодиодная индикация металлов — черный, цветной
- Индикатор включенного питания
Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.
Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными
Стабилизатор напряжения AMS1117 -3.3v
Вот так выглядит готовая плата металлоискателя «Малыш FM-2»
Вид со стороны дорожек
После сборки платы, приступаем к изготовлению катушки.
Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.
Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.
Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку
Обратите внимание, концы фольги не должны соприкасаться друг с другом!
Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.
Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.
Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )
Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!
При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.
ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!
Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!
Видео работы металлоискателя малыш FM-2 v2
- Малыш FM
- МИ ШАНС
- Clone PI
Если перед вами остро встал вопрос, как сделать металлоискатель своими руками в домашних условиях, то сейчас мы найдём на него ответ. Рассмотрим пошаговое создание трёх видов металлодетекторов со схемами, видео и пошаговыми фото.
Металлоискатель Малыш ФМ 2
В версии металлоискателя Малыш ФМ 2 были устранены многие аппаратные проблемы, которые возникали у пользователей первого малыша ФМ. Улучшена схема питания, что позволяет ему дольше работать от «Кроны». Добавлен внешний кварцевый генератор, что позволило запускать микроконтроллер при более низком напряжении питания.
Во втором малыше также уменьшено влиянии изменение температуры, что позвлолило увеличить чувствительность металлоискателя, и соответственно глубину поиска.
Схема металлоискателя Малыш FM2
За счет вынесения из микроконтроллера некоторых элементов на плату, появилась возможность самостоятельно модернизировать металлоискатель. Ниже приведена доработанная схема металлоискателя Малыш ФМ2:
Вид собранной платы металлоискателя МАЛЫШ ФМ 2:
В архиве можно скачать схему, плату и прошивки для металлоискателя Малыш ФМ 2 – 7_MetFM2 прошивка и плата
Катушка для металлоискателя Малыш ФМ2 изготавливается также как и для первого малыша.
Видео тест пинпойнтера Малыш ФМ:
Заключение: схема металлоискателя МАЛЫШ FM и FM2 отлично подходит для изготовления пинпойтеров, как полноценный металлоискатель она слабовата, но вполне подойдет для новичка. Огромное достоинство этого металлоискателя – его простота, поэтому даже человек с минимальными знаниями в электронике сможет его собрать, а заодно и попрактиковаться в программировании микроконтроллеров.
Сайт разработчика металлоискателя Малыш ФМ — http://smartelectronix.biz
Если у вас возникнут трудности при сборки металлоискателя Малыш ФМ своими руками, вы можете обсудить их на этом форуме — http://md4u.ru/viewtopic.php?f=8&t=3602
Что требуется от пинпоинтера
Итак, в необходимости пинпоинтера для обычного кладоискателя по старине, войне, монетам или на пляжу сомневаться не приходится. Что же должен содержать в себе современный пинпоинтер?
Первое — блок управления и катушку. Он должен обнаруживать металлические предметы на расстоянии 3-5 см от рабочей части корпуса. И не только «носиком», но и боковой поверхностью.
Второе — прочный корпус. Пинпоинтер должен дать возможность подкопать нетяжёлый грунт, разбить ссохшийся ком земли, поддеть нетолстый корень. Хорошо, если корпус будет водонепроницаемым, но это не обязательно.
Третье — громкий звук или дублирующая/альтернативная индикация. Если звук не слышен, если не нет виброрежима или светодиодной индикации — пин бесполезен. С тем же успехом можно тыкать в землю палочкой — её меньше жалко.
Всё остальное — подсветка, ребро для очистки перчаток на носике, индикатор заряда батареи, крутой логотип — можно, но не обязательно. Главная функция пинпоинтера — «булавочного указателя» — искать.
Читай также: Пинпоинтер Gold Hunter: подробный обзор, тесты, сравнение с другими моделями, отзывы владельцев
Простой металлоискатель Малыш FM в домашних условиях — схема, монтаж
Малыш ФМ — это один из самых простых металлоискателей на сегодняшний день. Схема отлично подходит для создания пинпойнтера.
Работает Малыш ФМ по принципу частотомера (до этого его применяли в МИ Кощей ФМ). Схема металлоискателя простая, поисковую катушку также несложно сделать своими руками в домашних условиях. Именно по этой причине Малыш ФМ сыскал популярность сред радиолюбителей, несмотря на небольшие недостатки, о которых поговорим ниже.
Новая идея, которая возникла у создателей Кощея ФМ, имела и свои «подводные камни». Работа металлодетектора была нестабильна из-за постоянного дрейфа, а глубина поиска — сравнительно небольшая. Однако в Малыше ФМ эти проблемы попытались устранить программно и кое-что из этого получилось.
Схема металлоискателя Малыш ФМ
Все детали просты и доступны. Главное, использовать термостабильные конденсаторы, их можно взять из сгоревшего мультиметра или советские К71. А вот керамические конденсаторы не подходят.
Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:
Для питания металлоискателя подойдут батарейки типа «Крона» или другой источник питания от 9 до 12 В. Сама плата металлоискателя потребляет всего 10 мА, а увеличение энергопотребления может вызвать только мощный динамик. По этой причине лучше использовать пьезодинамики или наушники.
Плату и прошивку для металлоискателя Малыш ФМ можно скачать ниже.
Изготовление катушки для металлоискателя МАЛЫШ ФМ
Катушка для металлоискателя Малыш ФМ также важна, как и качественные конденсаторы. Вместе с конденсаторами она образует колебательный контур с частотой 19 кГц.
Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера или пляжного металлодетектора.
Данные для намотки катушки: на обод диаметром 70 мм используется провод сечением 0.1–0.18 мм (95 витков).
На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:
Для пляжника: на обод диаметром 180 мм используется провод ПЭТ 155 0.1–0.18 (55 витков).
Далее витки снимаются с обода и плотно сматываются между собой ниткой, затем на катушку наматывается алюминиевая фольга для экранирования катушки, в месте вывода концов катушки делается разрыв экрана (Промежуток без фольги). Затем на фольгу наматывается спиралькой луженая медная проволока, и ее кабелем соединяем с минусом на плате металлоискателя. Для подключения катушки к плате металлоискателя, хорошо подходит микрофонный провод (2 жилы в общем экране) провода подпаиваем к концам катушки, а «экран к экрану».
Видео, как работает металлоискатель Малыш ФМ:
Металлоискатели Малыш ФМ и Малыш FM 2 своими руками
Малыш ФМ – это пожалуй самый простой металлоискатель, из существующих на сегодняшний день. Схема малыш ФМ — является отличным решением для изготовления пинпойнтера.
Работает Малыш ФМ по принципу частотомера, этот принцип до этого был применен в металлоискателе Кощей ФМ. Простая схема металлоискателя, и несложная для изготовления поисковая катушка, принесли металлоискателю популярность сред радиолюбителей, несмотря на его небольшие недостатки описанные ниже.
Новая идея, которая возникла у создателей Кощея ФМ, имела и свои «подводные камни». Невысокая стабильность работы, из за постоянного дрейфа детектора, а также небольшая глубина поиска. Но в малыше попытались устранить эти проблемы программно и кое-что из этого получилось.
Схема металлоискателя (Пинпойнтера) МАЛЫШ ФМ
Все детали просты и доступны
Стоит лишь уделить внимание конденсаторам они должны быть термостабильные. Например можно взять конденсаторы из сгоревшего мультиметра, или советские К71, керамические конденсаторы для этого не подходят
Чем лучше будет качество конденсаторов, тем стабильнее будет работать металлоискатель!
Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:
В архиве можно скачать плату и прошивку для металлоискателя Малыш FM – 1_Met FM прошивка и плата
Для питания металлоискателя вполне подходит батарейки типа «Крона», или другой источник питания от 9 до 12 вольт. Сама плата металлоискателя потребляет всего 10 мА, а увиличение энергопотребление может вызвать только мощный динамик. Поэтому в качестве динамика можно использовать пьезодинамики или наушники.
Изготовление катушки для металлоискателя МАЛЫШ ФМ
Катушка для металлоискателя Малыш ФМ, также важна, как и качественные конденсаторы. Она вместе с конденсаторами и образует колебательный контур с частотой 19 кГц.
Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера, или в качестве пляжного металлодетектора.
Данные для намотки катушки для пинпойнтера: на оправку диаметром 70мм, проводом 0.1-0.18мм – 95 витков.
На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:
Для пляжника: на оправку 180 мм диаметром, проводом ПЭТ 155 0.1 -0.18 – 55 витков.
Далее витки снимаются с оправки и плотно сматываются между собой ниткой, затем на катушку наматывается алюминиевая фольга для экранирования катушки, в месте вывода концов катушки делается разрыв экрана (Промежуток без фольги).
Затем на фольгу наматывается спиралькой луженая медная проволока, и ее кабелем соединяем с минусом на плате металлоискателя.
Для подключения катушки к плате металлоискателя, хорошо подходит микрофонный провод (2 жилы в общем экране) провода подпаиваем к концам катушки, а «экран к экрану».
Металлоискатель Малыш ФМ 2
В версии металлоискателя Малыш ФМ 2 были устранены многие аппаратные проблемы, которые возникали у пользователей первого малыша ФМ. Улучшена схема питания, что позволяет ему дольше работать от «Кроны». Добавлен внешний кварцевый генератор, что позволило запускать микроконтроллер при более низком напряжении питания.
Во втором малыше также уменьшено влиянии изменение температуры, что позвлолило увеличить чувствительность металлоискателя, и соответственно глубину поиска.
Схема металлоискателя Малыш FM2
За счет вынесения из микроконтроллера некоторых элементов на плату, появилась возможность самостоятельно модернизировать металлоискатель. Ниже приведена доработанная схема металлоискателя Малыш ФМ2:
Вид собранной платы металлоискателя МАЛЫШ ФМ 2:
В архиве можно скачать схему, плату и прошивки для металлоискателя Малыш ФМ 2 – 7_MetFM2 прошивка и плата
Катушка для металлоискателя Малыш ФМ2 изготавливается также как и для первого малыша.
тест пинпойнтера Малыш ФМ:
Заключение: схема металлоискателя МАЛЫШ FM и FM2 отлично подходит для изготовления пинпойтеров, как полноценный металлоискатель она слабовата, но вполне подойдет для новичка.
Огромное достоинство этого металлоискателя – его простота, поэтому даже человек с минимальными знаниями в электронике сможет его собрать, а заодно и попрактиковаться в программировании микроконтроллеров.
Сайт разработчика металлоискателя Малыш ФМ — http://smartelectronix.biz
Если у вас возникнут трудности при сборки металлоискателя Малыш ФМ своими руками, вы можете обсудить их на этом форуме — http://md4u.ru/viewtopic.php?f=8&t=3602
Пошаговая инструкция сборки своими руками
Приведём инструкцию по сборке в «крупную клетку».
- Найти в сети и скачать схему пинпоинтера Малыш FM2V2. Лучше отдать предпочтение формату PDF.
- Приобрести необходимые для сборки радиодетали, колодки, проводники, клеммник для «Кроны», программатор микроконтроллера.
- Приобрести заготовку для печатной платы, выполнить трассировку, сверление отверстий и протравить дорожки.
- Распаять схему.
- Скачать микропрограмму и прошить микроконтроллер.
- Намотать катушку — об этом ниже.
- Подпаять выводы катушки, подсоединить питание и проверить работу пинпоинтера по воздуху.
- Собрать пинпоинтер в корпус.
Внимание! Конденсаторы C2 22нф и C6 100нф должны быть обязательно плёночными. Керамические не годятся!. Все шаги наглядно показаны на прекрасном, дельном видео канала HOW TO MAKE
Все шаги наглядно показаны на прекрасном, дельном видео канала HOW TO MAKE.
Как сделать несложный металлоискатель для поиска на пляже
В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.
Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!
Требующиеся материалы
Для сборки металлоискателя вам потребуется:
- микросхема таймера NE555N, в корпусе DIP;
- резистор 47 кОм;
- два конденсатора 2.2 мкФ, 16 В;
- кусочек контактной макетной платы;
- батарейка на 9 вольт, переключатель, колодка для батареи;
- электромеханический звукоизлучатель;
- 100 метров медного провода диметром 0.2 миллиметра;
- немного плотного картона и клей.
Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.
Схема металлоискателя
Идея металлоискателя взята из книги «499 схем на таймере NE555». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.
Поисковая катушка
Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.
Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.
Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.
Монтажная плата
Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.
Размер платы примерно получился равным размеру спичечного коробка.
Корпус
Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.
Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.
Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.
Заключение
Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.
Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!
Схема металлоискателя Малыш FM2
Редакция вовсе не претендует на хлеб других сайтов. Мы не станем давать подробнейшие пошаговые инструкции, схемы, микропрограммы — их достаточно в интернете. Опытные люди говорят, что сборка Малыша не представит трудностей даже начинающему радиолюбителю. Мы же ограничимся общим обзором.
Металлоискатель Малыш FM2 строится на одной интегральной микросхеме PIC12F675 или PIC12F629. Понадобиться ещё несколько сопротивлений и конденсаторов из магазина Радио. Встречаются версии, дополненные тремя транзисторами — при сборке придерживайтесь только одной схемы. Что характерно, транзисторы могут быть как в первой, так и во второй версии схемы — если требуется собрать пинпоинтер с улучшенными характеристиками, ищем Малыш FM2 v.2.
