Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

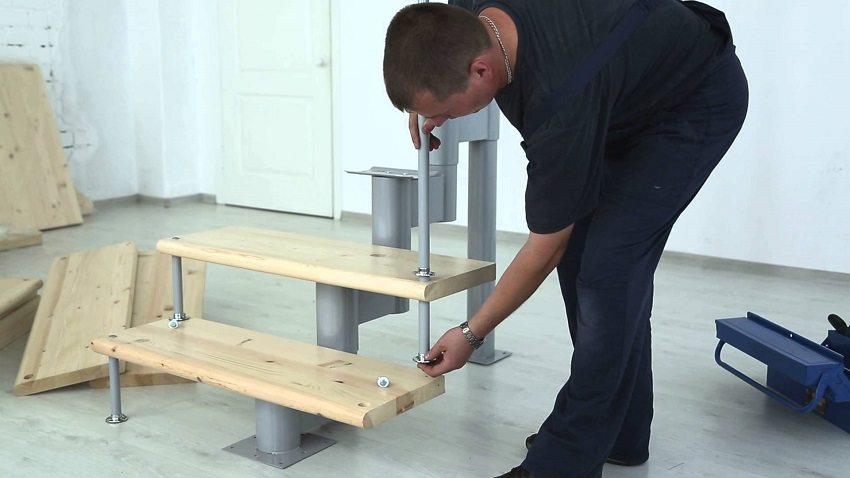

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

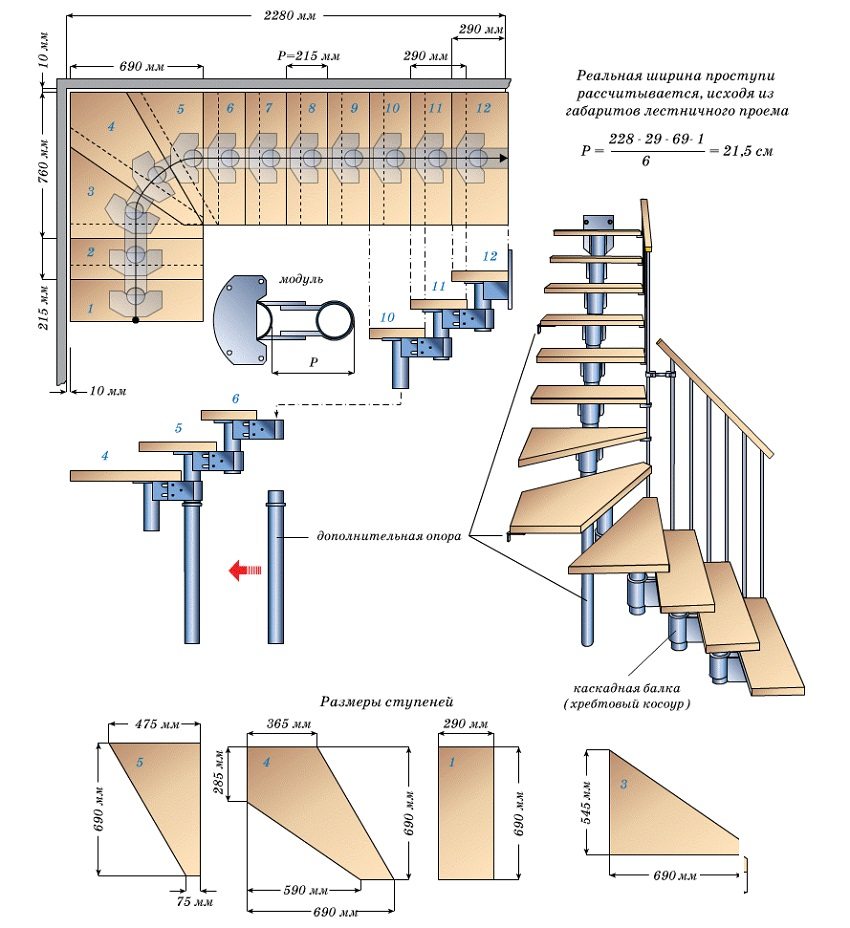

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

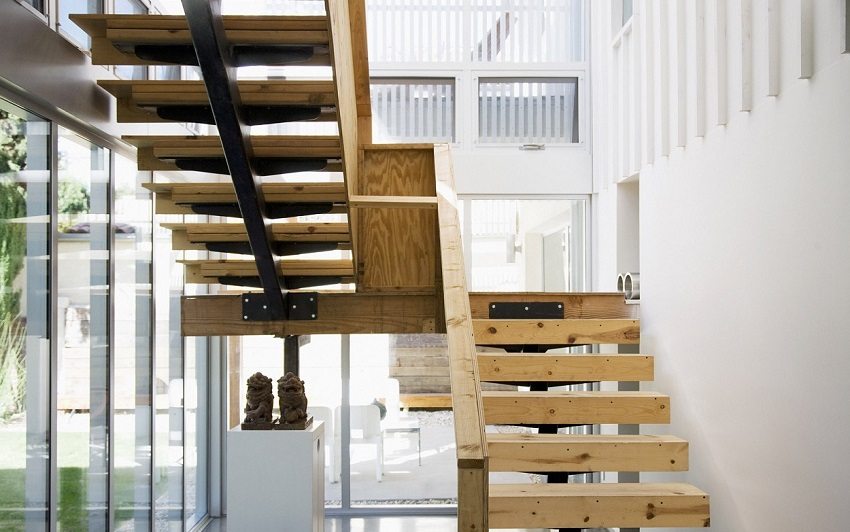

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

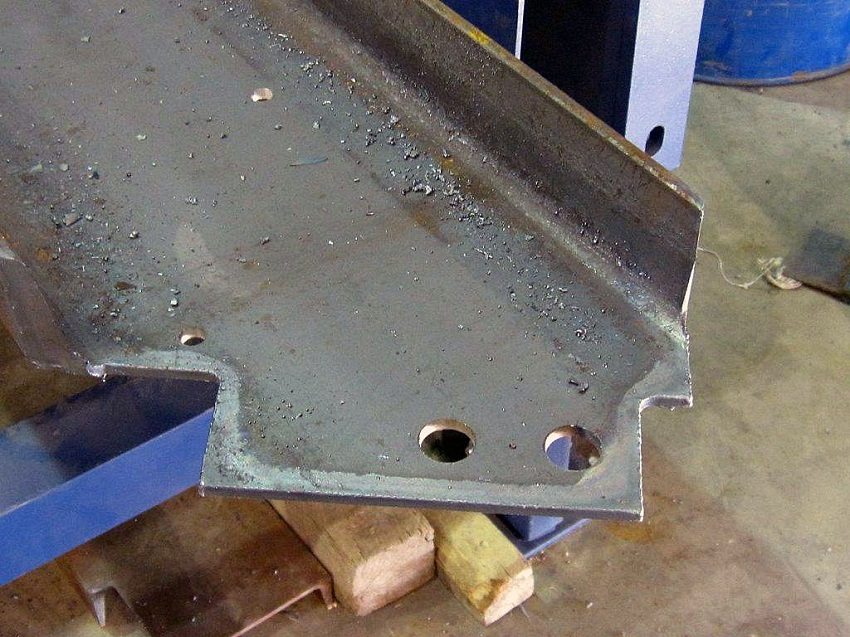

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

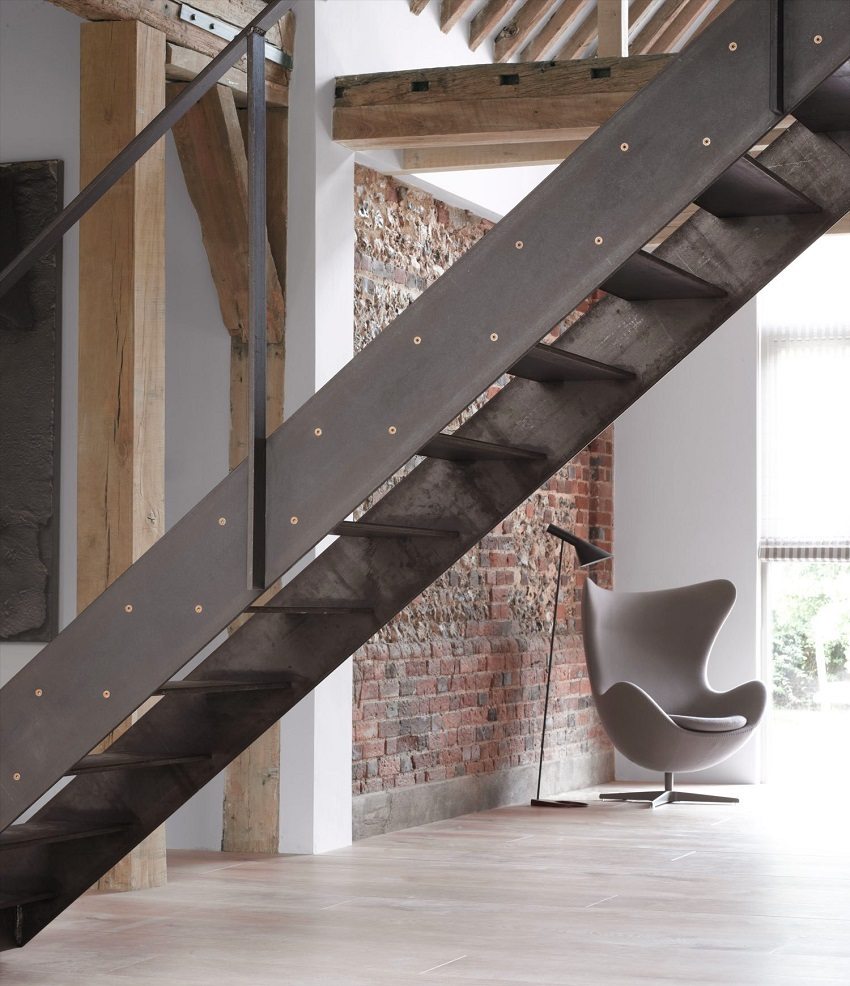

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Оформление лестницы на металлокаркасе

Варианты обработки и оформления лестницы в первую очередь зависят от типа построенного каркаса:

Открытый тип – данный каркас изготавливается с красивыми формами и ровным швом. Его необходимо обработаться средством, препятствующим образованию ржавчины, и после этого аккуратно покрасить. К открытому типу также относятся все сборные каркасы.

Закрытый тип – весь сварной каркас для лестницы будет облицован другими материалами. Лестницы на закрытом каркасе обычно дешевле, для их производства не требуется идеальных элементов, часто используется вторсырье, по причине того что после обработки каркаса от ржавчины он будет обшит красивым деревом или другим материалом.

Комбинации.

Металлическая лестница своими руками изготовленная делается не только удобной. Но и красивой. Металл прекрасно сочетается с другими материалами. Отделка стеклом, деревом, камнем, бетоном придает конструкции красоту и изящество. Отделочные материалы устанавливаются на любую часть лестницы.

Ограждения создают из стекла, перфорированной стали, также их украшают различными фигурами из металла, резными произведениями искусства. Металлические ограждения добавляют конструкции жесткости, а остальные обладают только декоративной ценностью. Просечка металлической для лестницы также является отличным решением.

Ступеньки также делаются из различных материалов. Считается, что металлические лестницы гармонируют с деревянными изделиями. Не обязательно делать всю ступень из дерева. Делается удобный деревянный настил. Также часто используют бетонные ступени. Это зависит от несущей способности лестницы на второй этаж, так как бетон очень тяжел. Помимо бетона используется керамогранит, который также великолепно смотрится в интерьере.

Ступень еще изготавливают из рифленого железа.

Важно. Если межэтажная лестница находится на улице, то ее часто делают полностью металлической

А сооружения для дома отделывают материалом, который ближе сердцу. Лестница с деревянными ступенями – прекрасное решение.

Выбор лестницы

Как же не потеряться в таком обилие вариантов междуэтажных лестниц?

Эффектная лестница на желтом металлическом каркасе

Черная винтовая лестница в интерьере стиля кантри

Во-первых, нужно отталкиваться от площади и типа помещения, в котором она будет установлена. Во-вторых, нельзя забывать об общем стиле дома. В-третьих, следует позаботиться о безопасности домочадцев, предусмотрев нужное количество балясин и подходящую высоту ступеней.

При выборе лестницы необходимо учитывать особенности помещения

Металлическая лестница со сплошным ограждением

Пожалуй, наиболее удобной и безопасной для помещения с трехметровыми потолками будет маршевая лестница. Однако для нее необходимо определенное количество пространства, чтобы угол подъема был меньше 45°, а высота ступенек – не больше 17 см. Когда потолки высокие, ступени можно поделить на несколько маршей.

Маршевая лестница — наиболее удобный вариант

Лестница с подступенками понадобится, если Вы планируете соорудить под ней чулан. Вообще, если Вы планируете что-либо ставить под лестницу, лучше выбирать вариант с подступенками, чтобы не допускать оседание пыли.

Металлическая лестница в стиле минимализм

Красивый и практичный в плане экономии пространства вариант – винтовая лестница. Особенно, когда ее протяженность невелика.

Винтовая лестница поможет сэкономить пространство

Винтовая металлическая лестница на второй этаж

Если места уж совсем в обрез, обратите внимания на такой, ранее не упомянутый нами вариант как «гусиный шаг». Ступени такой лестницы рассчитаны на поочередные шаги разными ногами. Это хорошее решение, когда соединить нужно этаж и подвал.

Лестница с металлическим каркасом типа «гусиный шаг»

Когда места предостаточно, можно позволить разгуляться воображению, и установить криволинейную или хребтовую лестницу.

Особенности изготовления лестниц

Компания давно занимается проектированием комфортных металлических конструкций, а также изготавливает их на своих производственных площадях. Процесс получения достойного и прочного лестничного пролета начинается со встречи с заказчиком, на которой обговариваются все необходимые условия и требования. Затем специалист компании выезжает на объект, чтобы провести замеры и на месте сориентироваться в правильности выбранной конструкции.

Обговаривается способ изготовления лестниц на металлическом каркасе, а их может быть три:

ковка;
литье;
сварка.

Все конструкции получаются прочными, но разными по весу и дизайнерскому исполнению, от способа производства также зависит окончательная цена лестницы.

Как построить мансардную лестницу своими руками

Перед началом работ возникают вопросы, с чего начинать и как сделать лестницу на мансарду. Если вы уже определились с конструкцией, то необходимо выбрать материал, наиболее подходящим и доступным материалом для изготовления лестничной конструкции является дерево. Древесина выбирается твердых пород, так как ей придется выдерживать серьезную нагрузку, причем многократно.

Весь деревянный материал для лестницы заносим в помещение, где собираемся непосредственно строить лестничную конструкцию, и храним в течение двух — трех дней, это необходимо для того, чтобы материал был одной температуры и влажности с помещением и принял окончательные размеры.

Выбор места для установки лестницы

Выбор места установки зависит от использования мансардного помещения, постоянного или временного (сезонного), если это будет жилая комната с постоянным использованием, то идеальным местом установки является прихожая или гостиная. Лучше всего лестничную конструкцию устанавливать возле или вдоль дальней стены (зависит от выбранной конструкции), при таком размещении экономится полезная площадь, и не препятствует перемещаться по комнате.

Размещение лестничной конструкции, для временного или сезонного использования мансардной комнаты, лучше всего подходит веранда, она будет выполнять роль тамбура, что исключит попадание прохладного воздуха в жилое помещение, также хорошим решением будет установка наружной лестничной конструкции с улицы.

Основные параметры при расчете лестницы

Для соблюдения безопасности и удобного передвижения, предусмотрены нормы по допустимым размерам элементов лестничной конструкции:

уклон маршевых лестниц -20-40°
ширина лестницы не менее 80-100 см
ширина (глубина) ступени – 20-32 см (оптимально — 27 см)
узкая часть забежной ступени – не менее 10 см
высота подступенка – 15 – 20 см

Составление чертежа и пример расчета лестницы

Данная схема расчетов применима для одномаршевых лестничных конструкций из различных материалов, будь то бетон, дерево или металл.

Замеряем общую высоту подъема – расстояние от уровня чистого пола нижнего этажа, до уровня чистого пола мансардного этажа, для примера возьмем равную 260 см.

Вычисляем количество ступеней, для этого общую высоту подъема делим на высоту подступенка, возьмем 18 см (допустимые 15-19 см), получим 260/18=14,44 шт. Полученный результат округляем до целого числа 14.

Следовательно, реальная высота ступеней (от верхней части нижней ступени, до верхней части верхней ступени) будет равна не 18 см, а 18,57 см (260/14).

Рассчитываем длину марша, берем количество ступеней и умножаем на их ширину 27 см (допустимая 20-32 см), получаем 14*27=405 см.

Произведя данные расчеты, полученные размеры лестницы на мансарду переносим на чертеж.

Высота пространства над головой – расстояние от нижнего края мансардного пола до ступеней. Для беспрепятственного прохода по лестничной конструкции, согласно ГОСТа данное расстояние должно быть не менее 185 см. Если это расстояние получается меньше допустимого, то необходимо уменьшить длину марша, за счет уменьшения количества ступеней и увеличения их высоты.

Производим расчет длины косоура, для этого подойдет формула Пифагора h2 +l2 = k2

l — длина марша

h — высота подъема

k – косоур

Получаем k=√(h2 +l2)=√(2.62 +4.052) =4,81. Лучше взять длину с запасом и округлить до 5 м.

Высчитываем ширину косоура – размер подступенка умножаем на 2, получаем 17,85*2=35,7 см.

Видео — расчет металлической лестничной конструкции.

https://youtube.com/watch?v=CZh90QbRwhM

Плюсы и минусы лестницы из металла

Лестница на второй этаж в частном доме на металлическом каркасе обладает следующим рядом преимуществ:

Большой запас прочности.
Вариативность в дизайнерском оформлении.
Инертность по отношению к другим материалам.
Возможность комплектации объёмными и тяжёлыми ступенями и перилами.
Меньшее поглощение пространства, формирование лёгкости и воздушности в стиле оформления – по сравнению с аналогами из дерева, камня, бетона.
Сохранение эксплуатационных характеристик на протяжении всего срока службы.
Высокая стойкость к агрессивным факторам окружающей среды при правильной обработке поверхности.
Возможность применения любых доступных технологий монтажа – сборка на болты, сварка, бетонирование в поверхности.
Широкий выбор используемого металлопроката для создания каркаса – трубы, швеллер, уголки и проч.
Сочетание различных стилей декора.

Несмотря на огромный список достоинств, железная лестница имеет несколько недостатков:

Сложная обработка материала – требуется специфический опыт и навыки.
При неправильном конструировании переустройство потребует значительных сил и вложений.
Необходимость проведения сварочных работ.

Каркас металлической лестницы на 2-ой этажИсточник zonaremonta-ufa.ru

Однако при изначально грамотном подходе и продуманности всех стадий недостатки с лёгкостью нивелируются, а затраченные средства, труд и время целиком оправдываются в долгосрочной перспективе эксплуатации изделия.

Лестница из металла на второй этаж — расчет

Многомаршевую лестницу с поворотом рассчитывают по тому же алгоритму, что и одномаршевую.

Отличие состоит в том, что в конструкцию добавляют еще одну горизонтальную площадку. Таким образом, получают два прямолинейных отрезка.
Следом решают задачу – на какой высоте ее расположить. Для этого вычерчивают конструкцию на бумаге в двух проекциях. Сумма высот каждого пролета должна быть равна общей высоте каркаса.
Далее рассчитывают количество ступеней для каждого отрезка. При этом руководствуются правилом, что глубина проступи и высота проступенника на всех интервалах должны быть одинаковыми.

Допускается изменять высоту фризовых ступеней – первой и последней.

Отрезок с забежными ступенями обсчитывают так же, как спиральную конструкцию. Проектируемую глубину проступей закладывают по серединной линии. Добиваются при этом единства параметров для прямолинейных и для криволинейных пролетов.
