Мини-пилорама: разновидности моделей ручной конструкции

Преимущества конструкции из бензопилы

На основе бензопилы можно сделать много полезного инструмента, например, газонокосилку, что делает бензопилу уникальным прибором. Применение этого инструмента позволит сконструировать нужное устройство почти без применения дополнительных агрегатов и деталей.

Двигатель вместе с бензобаком уже есть, корпус тоже имеется, цепь останется в рабочем состоянии. Что-либо менять из перечисленных составляющих не придётся. Потребуется только сконструировать металлический каркас, который будет крепиться к корпусу бензопилы.

Основными плюсами такой категории инструмента считаются:

• минимальные денежные расходы;
• такой же эффект, как и от заводских экземпляров;
• вероятность сделать её из подручных материалов, найти которые всегда можно в домашнем хозяйстве.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

https://youtube.com/watch?v=0oMzP_wR45U

Это интересно: Особенности эксплуатации и обслуживания бензопил торговой марки патриот (видео)

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

• Чертим чертежи исходя из материалов которые у вас имеются;
• Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
• Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

• Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
• Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
• Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
• Пуско наладка и доработка.

Выбор места

Если вы располагаете специальной мастерской или помещением, где проводятся все обработочные мероприятия, желательно обеспечить не меньше 18 квадратных метров рабочей площади. На такой территории можно будет распускать даже самые крупногабаритные бревна.

В частных мастерских часто выделяют под монтаж пилорамы пустующее строение, или хотя бы один его отсек. Иногда деревообрабатывающие мероприятия проводятся под открытым небом, однако вряд ли вы живете с такими соседями, которые будут нормально реагировать на множество летящих с ветром опилок и мелкой стружки. Да и не каждый будет рад видеть, как территория возле его дома быстро засоряется различным мусором.

Чтобы не стать жертвой подобной неприятности, достаточно ответственно отнестись к возведению ограждения сплошного типа. Возможно, вам подойдёт вариант из листов поликарбоната или прочной многослойной фанеры.

К тому же вам необходимо заранее подготовить место для складирования готового пиломатериала. В результате следует подобрать подходящий участок земли для хранения конечной продукции.

Эти вопросы следует решить ещё до начала проектирования конструкции.

Инструкция по сборке простой ручной пилорамы

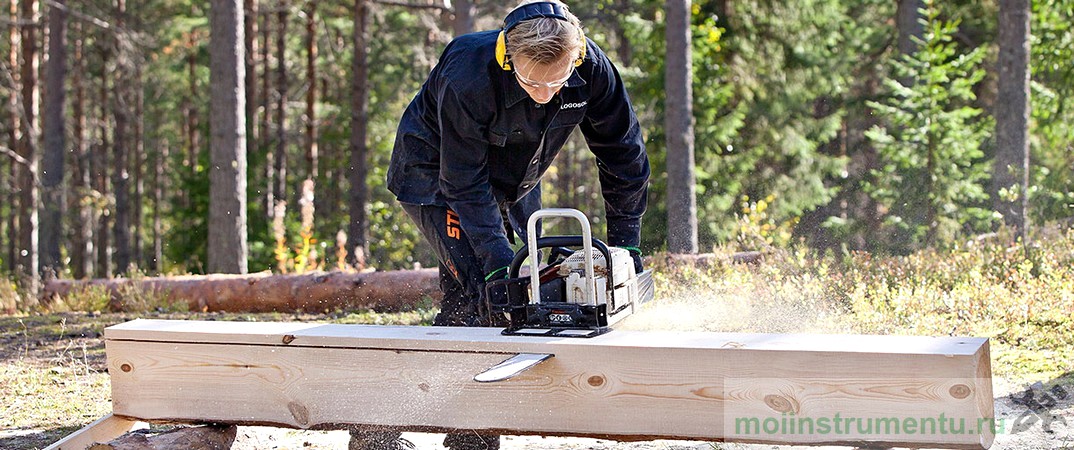

Одним из самых простых и быстрых способов раскроить кругляк на доски является ручное приспособление для продольного горизонтального реза бензопилой на постоянную толщину. Лёгкость, простота и экономия обеспечиваются за счёт отсутствия основания, куда укладывается бревно. Фактически это отдельно взятая режущая часть заводских станков, только приводится в действие она мускульной силой оператора, который ведёт приспособление вдоль ствола, распиливая его. При распиловке бревно достаточно приподнять на козлы или даже просто два бруса по краям.

Описание рамы для бензопилы

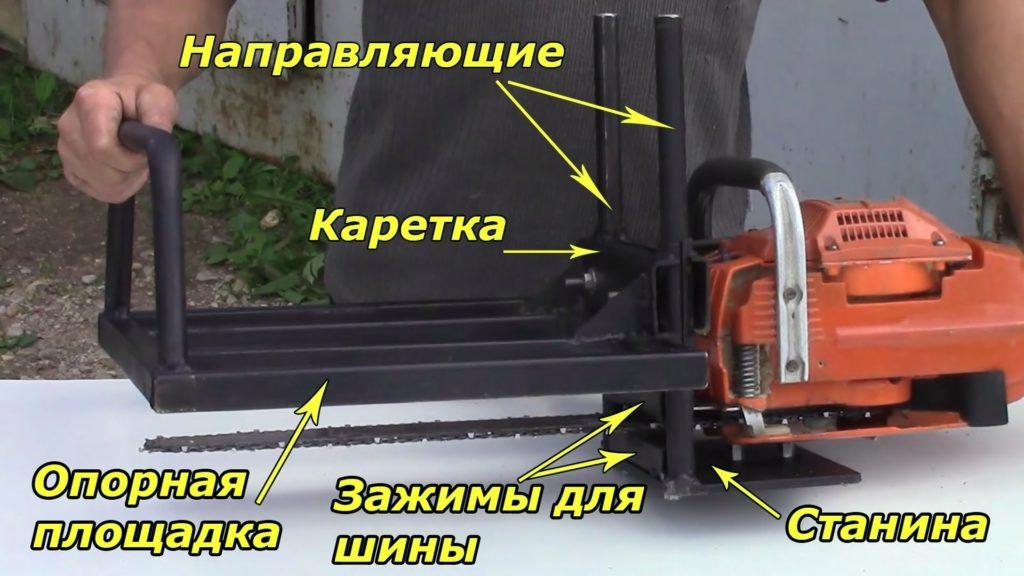

Устройство содержит минимальное число деталей. Все они скрепляются сваркой или гаечно-резьбовыми соединениями:

1. Станина — представляет собой основу инструмента. Именно к ней крепится бензопила. Выполняется из стального листа толщиной 5 — 8 мм.
2. Направляющие — привариваются к станине. На них держится вся конструкция с регулировкой толщины спила. Для них лучше использовать две круглые трубки толщиной не менее 3-х мм.
3. Зажимы для шины — одна планка зажима приваривается к станине, другая соединяется с ней двумя болтами. Заведя шину между губками зажимов и затянув их, можно зафиксировать пильную гарнитуру и уменьшить нагрузку на узел крепления шины к бензопиле.
4. Каретка — узел, регулирующий толщину срезаемой со ствола доски. Представляет собой две планки с полукруглыми пазами под диаметр направляющих труб. Затягиваются болтами и гайками.
5. Опорная площадка — составляет единое целое с кареткой, крепится методом сварки с косынками или кронштейнами. Движется поверх отпиливаемой части, не позволяя полотну отклоняться от заданной траектории. Оснащается рукояткой для удобства удержания.

Изготовление основы

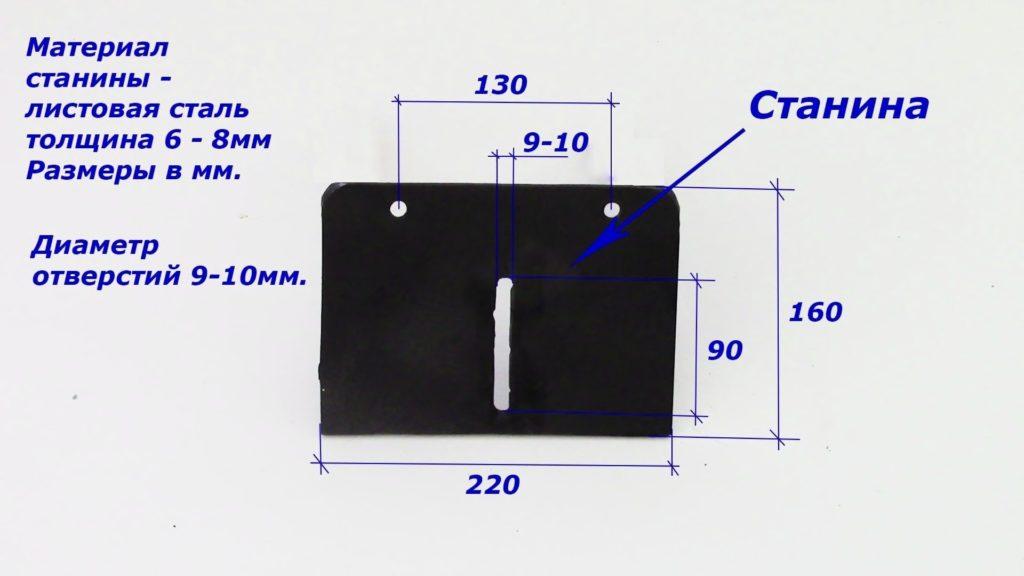

Станина вырезается из стального листа. Её размеры — 160 мм длина и 220 ширина. Удобнее всего это делать плазморезом, но если его в хозяйстве нет, то сойдёт и обычная болгарка. Главное — не забыть снять фаску с заготовки для красоты и безопасности. В пластине сверлятся отверстия для крепления зажимов и самой пилы. Для удержания последней можно сделать прорезь болгаркой, а затем облагородить напильником. Это позволит делать небольшие смещения, регулируя вылет шины на станке.

Узлы крепления пилы и шины

Для того, чтобы пила крепко держалась с рамой в едином блоке, нужно модифицировать длинные гайки: приварить к ним шайбы, зафиксировать ими шину, сверху наложить станину с прорезью, а уже через неё затянуть два болта.

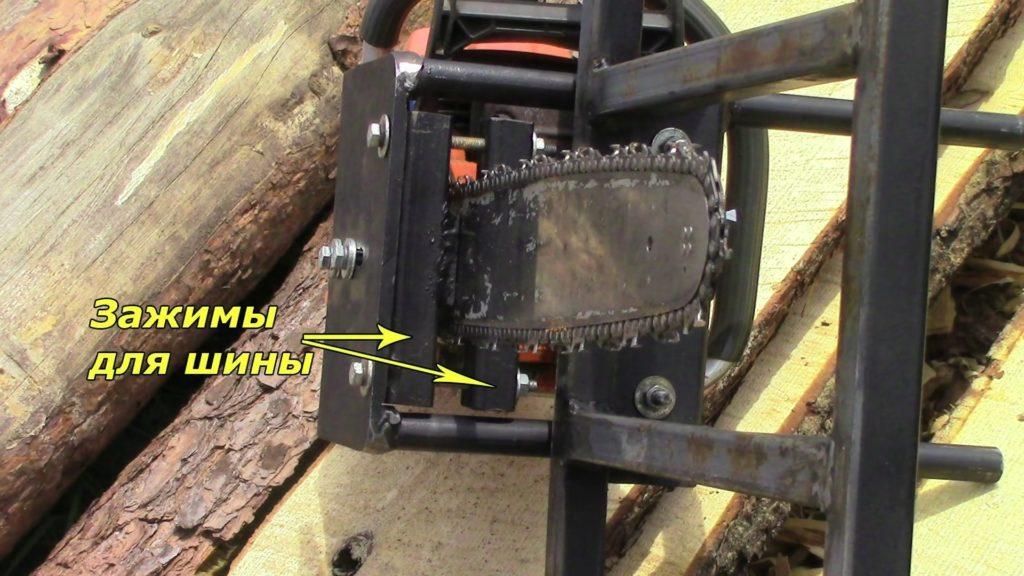

Зажимы для шины делаются из стального профиля 25 на 30 мм. Расстояние между отверстиями для стяжки составляет 130 мм. Посередине каждого профиля приваривается контактная площадка в 55 мм длиной и толщиной около 8 — 10 мм. Теперь при затяжке болтов шина, как в тиски, зажмётся контактными площадками, а расстояние между зажимами будет достаточным для свободного хода даже самой толстой и цепи с широкими зубьями.

Сварка каретки и опорной площадки

Каретка ходит по направляющим, позволяя изменять толщину срезаемой доски. Легче всего сделать её из круглой и квадратной трубы. Закрепив направляющие в тисках на нужном расстоянии (ширина каретки 240 мм), сверху кладут по половине разрезанной вдоль трубы длиной около 10 см. В профильной трубе вырезаются пазы, затем она кладётся поперёк направляющих и приваривается к распиленным половинкам. Операция с ответной планкой идентична. После остаётся только просверлить отверстия, которые стягивали бы половинки каретки вокруг направляющих, фиксируя опорную площадку.

Скользящая поверх бревна часть имеет размеры 400 на 500 мм. Нарезав тонкую профильную трубу квадратного сечения, сваривают рамку с двумя поперечинами. После остывания металл шлифуют болгаркой. Трубку для удобства удержания можно тоже сделать из водопроводной трубы. В месте сгиба разогревают металл паяльной лампой или пропановым резаком, после чего зажимают в тиски и тянут по шаблону. Закаливать металл особого смысла нет — достаточно просто отпустить его на воздухе. Трубка обоими концами приваривается к контактной площадке.

Соединяя каретку с контактной площадкой, необходимо усилить шов уголками жёсткости.

Преимущества самодельной пилорамы из бензопилы

Хотя работники лесной промышленности и могут пренебрежительно отнестись к маломощной «приспособе», она всё же имеет целый ряд преимуществ именно для частного использования:

1. Дешевизна. Одна из решающих выгод. Промышленные станки рассчитаны на большие объёмы и непрерывную работу в течение рабочей смены. Однако стоимость их, как и другого промышленного оборудования, чрезвычайно велика. Такие ориентированы на большие предприятия, прибыль и объёмы производства которых позволяют окупать подобные затраты. Но ведь в частном хозяйстве в таких объёмах нет нужды. Распиловка брёвен выполняется не постоянно, а изредка, и недолго. Намного логичнее собрать самодельный станок для роспуска деревьев. Стоимость даже самого дорогостоящего узла — самой бензопилы — редко составляет больше ста тысяч рублей. Самый простая и маломощная отечественная ленточная пилорама стоит в полтора раза больше. Зарубежные образцы обойдутся в несколько раз дороже. Расходы на металлические запчасти и сварка существенно не влияют на стоимость.
2. Компактность. Самодельная пилорама за редким исключением — это небольшой агрегат. Его можно без проблем транспортировать, а это даёт преимущество: роспуск древесины можно осуществлять на месте, не подвозя стволы целиком к месту расположения агрегата. Правда, если брёвна лежат вдали от места, где они нужны, придётся потом всё равно транспортировать полученные доски, однако эта задача уже проще и при погрузке, и по требованиям к транспорту. В разобранном виде пилорама из бензопилы практически не занимает места.
3. Простота конструкции. Инструмент, сделанный своими руками, отличается небольшим количеством деталей и может быть собран человеком без специальной подготовки, кроме сварочных навыков. Соответственно, и сломаться в нём может разве что сама бензопила.

Конструкция пилорамы

В основе организации работы лежит блочный принцип.

Он предполагает различные вариации устройства, начиная с базового, где подача пилы осуществляется вручную, заканчивая наиболее сложными узлами, когда пила подается автоматически, толщина резания выставляется, электронная система программируется и пр.

Составляющие узлы конструкции:

• для организации движения распилочной ленты используется рама с двумя направляющими;
• винтовой механизм подъема ленты;
• гидравлический или пружинный узел для натяжения ленты;
• ведущее и ведомое колеса (шкивы);
• кожух для ограждения колес;
• держатель ленты;
• клиноремная передача;
• электродвигатель;
• рельс для осуществления движения ленточной пилы;
• эксцентриковые зажимы для удерживания бруска (бревна);
• упор;
• бак с жидкостью для смачивания.

Для создания ровного надежного изделия необходимо сделать чертежи, по которым будет проходить сборка всей конструкции.

При этом чертеж должен быть изучен и понятен, иначе можно попросту потерять не только время, но и деньги.

Сначала изготавливается станина (неподвижная часть) станка, имеющая П-образную форму.

Сделать ее можно из двух швеллеров, которые можно заменить двумя рельсами (за неимением первых материалов). Если использовать рельсы, то их нужно установить так, чтобы подошва оказалась сверху.

Станину также можно сделать из уголков (50х100 мм).

Высота швеллера должна быть не меньше 14 см, длина должна быть около 8 метров.

По всей длине материалов с шагом в 1-1,5 м нужно просверлить отверстия. После этого при помощи труб, длина которых равна 25 см, швеллеры нужно стянуть между собой.

Используются при этом резьбовые шпильки или болты.

Далее необходимо сделать стойки швеллеров или труб, на которые устанавливается конструкция. Количество стоек зависит от длины пилорамы, так на восьмиметровую длину достаточно сделать 4 стойки.

ВАЖНО ЗНАТЬ: Арматурная сварная сетка

При этом конструкция дополнительно укрепляется с помощью раскосов, поскольку необходимо добиться жесткости изделия. См. чертеж. Далее собирается мобильная тележка, размеры которой выставляются в зависимости от ширины станины, при этом тележка с обеих сторон должна быть несколько больше (примерно на 8 см) станины.

Видео:

Длина передвижной конструкции должна быть примерно 60 см. Чаще всего тележка изготавливается из стальной плиты, толщина которой 46 мм.

Далее, смотря на чертеж, необходимо установить электрический двигатель для обеспечения движения тележки. Дисковая пила также крепится к ней.

На корпусе конструкции сбоку устанавливается специальный штурвал, обеспечивающий управление тележки.

Направляющие по бокам должны быть оснащены звездочками, с которыми соединяется штурвал управления.

Чтобы при работе пилорамы бревно не выскакивало, необходимо сделать фиксаторы, которые выполняются из труб.

Удобнее использовать трубы, внутренний диаметр которых не превышает 35-40 мм, поскольку внутри будут установлены подвижные штанги.

На трубы сверху необходимо поставить прижимы. Металлический уголок является материалом, из которого сооружают прижимы. Также подлежат установке зажимные кулачковые механизмы.

Если прижимные элементы будут менее 15 мм, то о надежности конструкции речи идти не может.

Далее устанавливаются электрический двигатель и пила. Можно сделать это и в начале работ, можно и в конце. Главное, смотреть на чертежи, согласно которых производится установка.

Видео:

Если заняться двигателем в конце работ, то необходимо заранее его приобрести, чтобы пропорции всей конструкции были правильными.

Для рассматриваемого примера (длина станины равна 8 м) мощность двигателя должна быть не менее 10 кВт, а диаметр пилы не должен быть меньше 1 м.

В противном случае, размеры всей конструкции необходимо пересмотреть на меньшие.

Ленточная пилорама дома

Дерево является наиболее популярным в строительстве материалом, который использовали ещё наши предки. И, надо заметить, что он по-прежнему остаётся востребованным. Находится много желающих построить дома именно из дерева, а не из бетона.

Даже неспециалисту понятно, что работа по строительству подобных объектов занимает много времени и является довольно затратной. Именно для того, чтобы добиться экономии на этих операциях, и были придуманы деревообрабатывающие станки.

Хотя сегодня компании предлагают различные виды пилорам, каждая из них предназначена для решения одной задачи — обработки лесозаготовок. Но делает это каждая по-своему.

Если в вашем распоряжении будет ленточная пилорама, которую вы можете сделать своими руками, то вы можете не только заниматься обработкой древесины для личных целей, но и извлечь из этого дополнительный доход.

Вы можете договориться с заинтересованными лицами о производстве необходимого объёма продукции и легко справитесь с этой задачей. Вам по силам будет выполнить любой заказ вне зависимости, что это будет — беседка или баня. Всё, что вам для этого нужно сделать — взять заготовку и обработать её, после чего вы можете использовать её по назначению.

Что можно изготовить на ленточной пилораме

Этим вопросом задаются многие мастера, которые хорошо наслышаны о популярности ленточных пилорам. Ещё раз напомним, что сегодня подобные устройства представлены в большом количестве, но неслучайно именно ленточная пилорама пользуется наибольшей популярностью.

Объяснить сложившуюся ситуацию можно наличием у этого оборудования множества актуальных для мастеров преимуществ. Прежде всего, пилорама подобной конструкции может обрабатывать заготовки из любых пород древесины, в том числе лиственные и высокосмолистые.

Ещё одна особенность ленточной пилорамы заключается в том, что она может производить довольно широкий ассортимент изделий:

1. Обрезные и не обрезные доски.
2. Брусья.
3. Шпон.
4. Лафет и др.

При желании вы можете создавать заготовки для последующего их использования в изготовлении мебели, клеёного бруса, щитов и другой продукции. Имея в своей мастерской ленточную пилораму, вы намного упростите процесс обработки древесины.

Конструкция подобного типа многими ценится в том числе тем, что позволяет свести к минимуму потери бревна на опилки. Поэтому, если вы сможете сделать ленточную пилораму своими руками с соблюдением всех правил, то можете быть уверены, что после обработки заготовок на них не появится неприятных волн или щетины.

Ленточная пилорама своими руками: чертежи и конструкция

Не стоит торопиться и сразу же переходить к практической части изготовления ленточной пилорамы своими руками. Прежде вам необходимо изучить конструкцию и составить простенький чертёж. Это нужно сделать и в том случае, если вы хотите изготовить дисковую или шинную пилораму.

Конструктивная схема этого оборудования является достаточно понятной и простой. Поэтому вы легко сможете добавить в неё необходимые вам компоненты для выполнения дополнительных операций, которые у вас будут возникать в процессе работы.

Иными словами, у вас есть возможность изготовить самый простой вариант пилорамы, предусматривающий возможность ручной подачи заготовки. Или же вы можете остановить выбор на более сложной версии, создав по индивидуальному чертежу высокопроизводительное устройство, оснащённое автоматикой и специальными датчиками, упрощающими работу по обработке заготовок.

Основным элементом пилорамы как дисковой, так и шинной, является рама с направляющими. Для её изготовления используются сварные подошвы, в которых размещаются передвижные ролики. При любом варианте ленточной пилорамы станина всегда получается П-образной, а изготавливается она путём сварки двух швеллеров между собой.

При этом ведущий шкив приваривают на одной стороне рамы в неподвижном состоянии, а второй крепится на другом конце в подвижном положении. Установка направляющих осуществляется строго по центру и сами они являются разборными.

Об этом обязательно нужно подумать в том случае, если вы собираетесь в будущем перевозить оборудование. В общем, изготовление этой ленточной конструкции своими руками — процесс довольно длительный по времени. Однако, если вам удастся всё сделать правильно, то вы получите очень полезного помощника в свою мастерскую.

Шинная мини пилорама

В основе конструкции присутствуют такие главные элементы:

• каркас станка. Он является самым важным, потому что удерживает все оснащение оборудования. От каркаса непосредственно зависит надежность, долговечность и безопасность. Размеры подбираются индивидуально, согласно потребностям деревообработки
• силовой агрегат. Без привода конечно пилорама работать не будет. Для бытового применения подойдет трехфазный двигатель, ему необходимо питание 380 Вольт. Однако можно использовать и бензиновый мотор. Питание от 220 В в данном случае не подойдет, потому что параметры мощности очень низкие. Минимальный параметр мощности составляет 3 кВт
• элементы крепежа. При помощи стационарных компонентов можно осуществить распил, закрепив на них заготовку. Габариты метизов подбираются согласно параметрам обрабатываемых заготовок
• шина. Обычно шина 50-ти сантиметровая. Наилучшим вариантом является ее покупка вместе с цепью. Таким образом, минимизируется толщина пропила, и, следовательно, снизите объем отходов
• режущий элемент.

Металлический каркас нужно соединить с шиной пилорамы. Промежуток между рамой и шиной – это размер обрабатываемых заготовок, поэтому чертеж мини пилорамы должен предусматривать этот момент. Если у вас есть желание, можно сделать возможной настройку этого промежутка. Такое полезное дополнение даст возможность осуществлять обработку самых разных заготовок.

На основании нужно создать направляющие, по которым будет двигаться заготовка. Для монтажа основы к стойкам, нужно приварить пластины с высверленными отверстиями. После завершения установки стоит зафиксировать положение гайками с болтами.

При изготовлении самодельной пилорамы обязательно помните про соблюдение техники безопасности. Посмотрите, как правильно делается мини пилорама, видео этого процесса представлено ниже.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания

из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки

, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника

на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней

– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Оборудование для работы и алгоритм сборки

Не секрет, что при сооружении самодельной пилорамы не обойтись без хорошего сварочного оборудования. Болтовые соединения в таком случае бесполезны. Лучше не рисковать, т. к. через какое-то время подобное крепление потеряет прежнюю прочность, разболтается и сделает конструкцию опасной для использования. А подтягивать болты и ежедневно следить за их состоянием — не самая лучшая перспектива.

Что касается алгоритма сборки оборудования, то он остаётся очень простым и понятным. Основные сложности заключаются с подгонкой по размерам составных частей.

Первым делом вы должны осуществить монтаж опорной платформы, по которой будет передвигаться тележка с пиломатериалом. К тому же к рельсам нужно прикрепить раму, где будет установлен рабочий инструмент. Среди ключевых требований — надёжность и выравнивание в горизонтальной плоскости. Где и как крепить её — решать вам. Возможен вариант использования специально оборудованного фундамента, например, столбчатого, или же вариант со стойками, которые вкапываются в грунт.

О предназначении передвижного узла (тележки) уже неоднократно упоминалось. Чтобы обеспечить надёжную фикцию бревна при распиловке, передвижной элемент оснащают «струбциной», которая надёжно зажимает древесину к раме и предотвращает любой риск смещения. Также на тележке должны присутствовать колесики, которые будут обеспечивать подвижность.

Что касается рамы для пилы, то она должна быть оборудована хорошим механизмом регулировки. В противном случае появится сложность в обеспечении возможности изменения положения режущих узлов.

В настоящее время используется ряд инженерных решений, поэтому какое из них выбрать — решать вам. Приводить конкретные примеры без предварительного изучения существующих модификаций нет смысла.

Устройство и ее разновидности

Дисковые пилорамы используются в случае, когда необходимо распилить ствол древесины вдоль его волокон. Источником энергии для работы станка служит электричество.

Главными компонентами оборудования являются рама, дисковые пилы, передвижная каретка, электродвигатели:

• Основное предназначение рамы — объединение всех компонентов конструкции в единое целое. При этом элементы оборудования должны располагаться на таком расстоянии друг от друга, чтобы работу можно было выполнять безопасно. Главное требование к раме: она должна быть устойчивой и жесткой.
• Двигатель обычно имеет рабочее напряжение — 380 В. Его выбирают исходя из мощности и количества оборотов в минуту. Если нет возможности подключить оборудование к электросети, можно использовать бензиновый мотор.
• Режущий узел пилы может располагаться как вертикально, так и горизонтально, при этом в его состав может входить один диск или сразу пара. В связи с этим бывают пилорамы двухдисковые, а бывают однодисковые. Если диск всего один, бревна можно распиливать в двух положениях — по горизонтали и по вертикали.
• Каретка такой пилы может двигаться вдоль и поперек. Двухдисковая пилорама имеет две пилы, которые по отношению друг к другу расположены под прямым углом. Такое оборудование может работать ортогонально, и поэтому производительность его выше.

Пилорамы подразделяются не только на две разновидности. Есть и множество других вариантов конструкции станков. Например, существует такая, которая работает не от одного, а от двух двигателей: один отвечает за вращение пилы, а другой — за передвижение каретки. Независимо от того, к какой разновидности относится та или иная пилорама, она будет продаваться по высокой цене. Именно поэтому многие желающие приобрести такое оборудование, увидев ценник, отказываются от покупки.

Отказ от покупки не означает отказ от желания иметь в своем распоряжении этот замечательный инструмент для обработки древесины. Можно сделать его самому, главное подойти к процессу создания со всей серьезностью и ответственностью.

Похожие записи:

Обшивка сайдингом кирпичного дома своими руками Расчет и изготовление антенны харченко для цифрового тв (dvb-t2) своими руками Как установить пластиковый подоконник без помощи профессионалов: 6 основных этапов работ Красивые дома: фото коттеджей и примеры планировок Как зависит скорость wi-fi от расстояния от роутера Бесплатные электронные книги pdf. всеобщая электронная библиотека allibrary — книги pdf скачать бесплатно и без регистрации, аудиокниги, журналы, книги для e-book, книги в формате pdf, заработать-размещая книги в библиотеке
