Как сделать мини ветрогенератор своими руками?

Как выбрать электрогенератор для дачи

В выборе электрогенератора для дома ориентируйтесь на следующие параметры:

мощность. Ее вычисляют исходя из количества электроприборов, установленных в доме. Всеми сразу вы пользоваться, конечно, не будете. Но выбирайте электрогенератор так, чтобы он вырабатывал ток, достаточный для питания хотя бы 3-4 приборов сразу. Сориентироваться поможет таблица:

• фазы. Выбор генераторов для загородного дома строится вокруг однофазных и двухфазных моделей. Здесь все просто. Если в помещениях используют сеть в 220 вольт, то нужен однофазный прибор, если 380 – трехфазный;
• уровень шума. Электрический генератор для дома должен издавать не более 90 децибел, иначе его использование будет опасно для человека и животных;
• объем бака. Чем он больше, тем больше и само устройство.

К дополнительным опциям, которые сделают взаимодействие с агрегатом более комфортным для человека, относят:

• защитный кожух;
• глушитель шума;
• защиту от перенапряжения;
• автозапуск.

Важно: лучшим генератором для частного дома, по мнению экспертов и потребителей, является бензиновый. Это – отличное сочетание производительности и цены.

Как сделать правильный выбор, узнайте в видеоинструкции:

Как сделать правильный выбор, узнайте в видеоинструкции:

Watch this video on YouTube

Инструментарий и детали для изготовления ветрогенератора

Переносной ветряк изготавливается с помощью обычных инструментов, чаще всего нет необходимости в использовании специализированного оборудования. Для его создания потребуются:

• пила (ножовка);
• дрель с набором сверл;
• рулетка;
• разводной ключ;
• транспортир;
• несколько видов наждачной бумаги.

Непосредственно для конструкции ветрогенератора потребуются следующие детали:

• металлический лист 250х350 мм;
• труба квадратного сечения (сечение 20-25 мм, длина 1 м);
• алюминиевый шкив;
• ПВХ-труба 8”x4”;
• стойка;
• генератор;
• набор болтов, гаек и шайб;
• саморезы для металла;
• набор диодов, конденсаторов;
• микросхема KIA 7805 A.

Данные детали без труда можно найти в строительных магазинах, магазинах радиодеталей.

Генератор

В качестве генератора может использоваться шаговый двигатель ИЗОТ СДХ 1,8/40 с напряжением 12 В, силой тока 1,8 А и частотой вращения 400 об/мин.

Пульт управления и зарядки

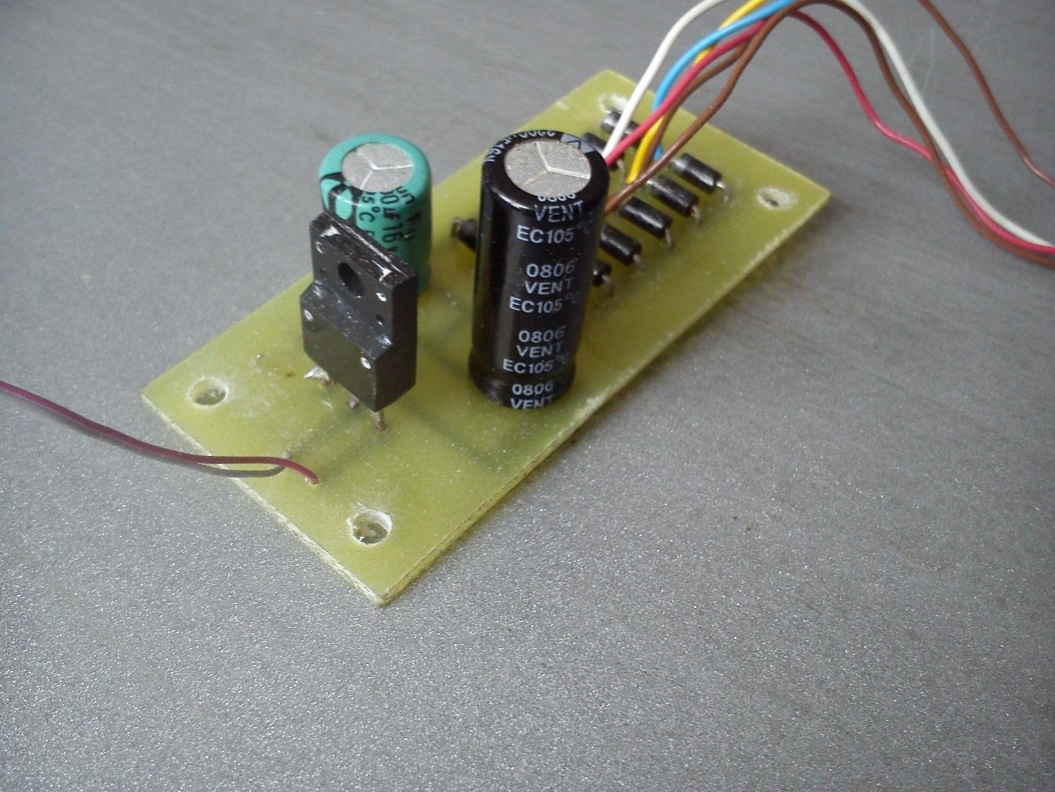

Пульт управления и зарядки аккумуляторов изготавливается из платы на основе фольгированного текстолита (70х30 мм) со следующими элементами:

• Диодный мост, преобразовывающий переменный ток в постоянный.
• Конденсаторная батарея (2х2200 мкФ), представляющая собой сглаживающий фильтр и емкость для частичного накопления энергии.
• Микросхема KIA 7805 A, подключаемая в соответствии с типичной схемой, для регулирования и стабилизации напряжения 5 В 1,5 А.

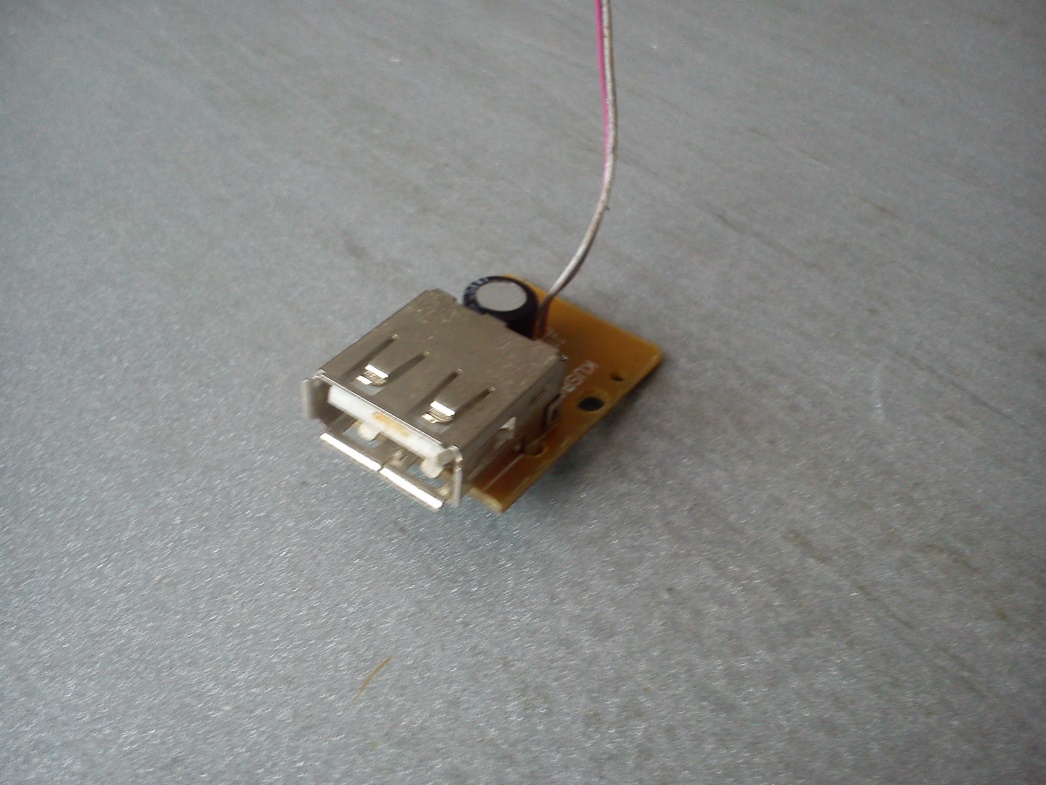

• USB-порт для присоединения мобильных устройств через USB-кабель.

Лопасти (крыльчатка)

Одна из важнейших составляющих походного ветряка – лопасти. Зачастую они бывают деревянными или композитными, но также могут изготовляться из водопроводной ПВХ-трубы, ничем не уступая более популярным моделям.

Скорость вращения лопастей напрямую зависит от их длины (чем больше длина, тем меньше скорость вращения). На концах лопастей скорость вращения выше, чем у основания, вследствие чего нужно рассчитывать соотношение скорости вращения лопастей к скорости ветра. Высота, на которой располагается ветрогенератор, влияет на его мощность, так как на возвышенностях ветер сильнее.

Процесс изготовления лопастей достаточно прост. Необходимо разрезать трубу из ПВХ на 3 секции (2 секции – 150 ⁰, 1 секция – 60 ⁰). По красным линиям делаются разрезы. Из сегмента трубы 150 ⁰ получаются широкие лопасти, которые вращаются даже при минимальном ветре с небольшой скоростью. Опытным путем подбирается необходимый угол и ширина лопастей. При необходимости они подрезаются, делаются более узкими.

У готовых лопастей скругляются края для улучшения их аэродинамических свойств.

Изготовление винтовой ступицы – хаба (узла крепежа лопастей)

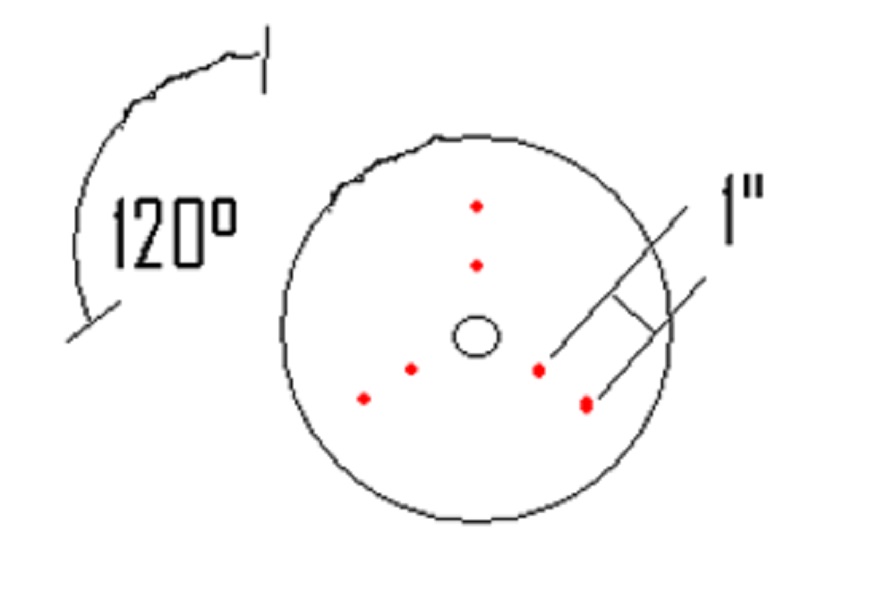

Есть несколько вариантов изготовления конструкции ступицы. Проще всего ее сделать из диска пилы. С помощью электродрели просверливается 3 пары отверстий под углом в 120 ⁰. Расстояние между каждым из отверстий пары составляет 1 дюйм.

После просверливания отверстий в ступице к ней прикручиваются лопасти. Рекомендуется установить граверную шайбу или гайку с уплотнителем для предотвращения случайного раскручивания конструкции.

Изготовление флюгера и поворотного шарнира

Далее нужно подготовить поворачиваемую платформу для установки на нее ветрогенератора. Понадобятся труба квадратного сечения, стойка и металлический лист небольших размеров.

Сначала из листа вырезается хвостовая часть генератора – флюгер. Его определенная форма не является обязательным условием, в основном выполняет эстетическую функцию.

Затем в задней части трубы делается пропил в диапазоне 200-250 мм (проще всего использовать для этого болгарку). В полученную прорезь вставляется флюгер. Труба и лист скрепляются болтами через предварительно просверленные отверстия.

Для того, чтобы защитить ветрогенератор при неблагоприятных метеорологических условиях, нужен специальный чехол. Можно использовать короб, обтянутый карбоновой пленкой.

Мачта

Для удобного расположения ветряка на местности нужна специальная мачта или стойка. Для ее изготовления потребуются трубы и фурнитура. С помощью креплений ветрогенератор устанавливается в горизонтальном положении, в котором может выполнять свои основные функции.

Таким образом, отправившись в поход с переносным ветрогенератором, можно не беспокоиться о том, на какое время хватит заряда аккумуляторов. Вся необходимая техника будет под рукой и в любой момент будет возможность ею воспользоваться.

Стоимость ветряков

Самые качественные генераторы производит Дания, Германия, Норвегия, Япония, а также Китай. Стоимость зависит от конструкции, материалов, мощности, дополнительных полезных технологий.

В целом наблюдается спад цен на ветрогенераторные установки. Поэтому при наличии свободных средств их можно инвестировать в энергетику.

Минимальная стоимость ветряка фирмы Exmork 33000 рублей, его мощность 300Вт. Ветрогенератор той же фирмы мощностью 3 кВт будет стоить 152000 рублей.

Промышленный аналог европейского производителя мощностью 1 мВт стоит 1,04 миллиона евро. Установки среднего ценового сегмента стоят 33420000 рублей.

Преимущества, недостатки, стоимость

В чем заключаются плюсы ветряка для телефона? Подобное устройство можно с легкостью сделать самостоятельно. Разлет цен на ветрогенераторы небольшой – есть возможность выбрать приспособление по своему карману

Главное преимущество пользования – гарантия заряда аккумулятора телефона, что особенно важно при длительных выездах на природу

Минусы:

1. Износ подвижных деталей.
2. Нестабильность ветровых потоков.
3. Незначительные шумы при роботе.
4. Риск потери редуктором мощности.

Ознакомиться с характеристиками и купить устройство по низкой цене можно на популярном сайте Алиэкспресс. Итоговая стоимость здесь варьируется от 7 до 14 тысяч рублей.

Расчет лопастного ветрогенератора

Так как мы уже выяснили, что горизонтальный ветрогенератор значительно эффективнее, рассмотрим расчет именно его конструкции.

Энергия ветра может быть определена по формулеP=0.6*S*V³, где S — это площадь круга, описываемого концами лопастей винта (площадь ометания), выраженная в квадратных метрах, а V — расчетная скорость ветра в метрах в секунду. Также нужно учитывать КПД самого ветряка, который для трехлопастной горизонтальной схемы составит в среднем 40%, а также КПД генераторной установки, составляющий на пике токоскоростной характеристики 80% для генератора с возбуждением от постоянных магнитов и 60% — для генератора с обмоткой возбуждения. Еще в среднем 20% мощности израсходует повышающий редуктор (мультипликатор). Таким образом, окончательный расчет радиуса ветряка (то есть длины его лопасти) для заданной мощности генератора на постоянных магнитах выглядит так:
R=√(P/(0.483*V³))

Пример: Примем требуемую мощность ветроэлектростанции в 500 Вт, а среднюю скорость ветра — в 2 м/с. Тогда по нашей формуле нам придется использовать лопасти длиной не менее 11 метров. Как видите, даже такая небольшая мощность потребует создания ветрогенератора колоссальных габаритов. Для более-менее рациональных в условиях изготовления своими руками конструкций с длиной лопасти не более полутора метров ветрогенератор сможет выдавать всего лишь 80-90 ватт мощности даже на сильном ветру.

Недостаточно мощности? На самом деле все несколько иначе, так как на самом деле нагрузку ветрогенератора питают аккумуляторы, ветряк же только заряжает их в меру своих возможностей. Следовательно, мощность ветроустановки определяет периодичность, с которой она сможет осуществлять подачу энергии.

В Интернете часто можно найти статьи под броскими заголовками наподобие «Ветрогенератор для отопления дома». На самом же деле, как вы уже могли понять из приведенных расчетов, постоянно поддерживать потребляющее несколько киловатт-часов электрическое отопление сможет разве что сеть из не одного десятка самодельных установок.

Предлагаем посмотреть еще один рассказ про ветрогенератор и его изготовление в домашних условиях

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

• Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
• Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

• Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
• 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Необходимые инструменты и материалы

Для конструирования походного ветрогенератора своими руками потребуется минимум инструментов и некоторые материалы, которые обычно можно найти у любого мастера увлекающегося электротехникой:

• паяльник с припоем и канифолью;
• отвёртка и нож;
• деревянный брусок длиной до одного метра;
• изолента;
• саморезы;
• четыре компьютерных куллера, можно больше;
• электролитический конденсатор от 500 мкФ и максимальным рабочим напряжением 16 В;
• выпрямительные диоды или диодные сборки с общим минусом;
• провода.

Перед началом сборки конструкции следует проверить диоды на работоспособность. Исправный полупроводник должен проводить электричество в одном направлении и не пропускать его в обратном.

Общий принцип работы

Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:

Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это — наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение

Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков

Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.

Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра

Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером

Наиболее распространенный материал для лопастей — это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.

На видео рассказывается про ветрогенератор, изготовленный своими руками

Стоимость

Ветрогенераторы с мощностью 3 кВт /48V – примерная стоимость 93 000,00р. Подобные могут быть использованы не только в качестве дополнительного источника электроснабжения, но и основного. Такие модели в состоянии обеспечить электроэнергией коттедж.

Ориентировочная цена установок, в зависимости от мощности:

• 5 кВт /120V — 220 100,00 рублей. Обеспечивает электроэнергией целый дом с большим количеством бытовых приборов;
• 10 кВт/240V — 414 000,00 рублей. Достаточно для нескольких домов или фермерского хозяйства, где кроме приборов используют строительные инструменты;
• 20 кВт/240V — 743 700,00 рублей. Используется даже для водонапорных систем;
• 30 кВт/240V — 961 800,00 рублей. Ветрогенератор для многоквартирных пятиэтажных домов;
• 50 кВт/380V — 3 107 000,00 рублей. Обеспечит энергией несколько многоэтажек.

Важно: Цены указаны для полной комплектации, но всегда можно исключить отдельные составляющие или, наоборот, добавить

Классификация видов генераторов энергии

Существует несколько признаком, по которым классифицируют ветроэлектрические установки.

Итак, ветряки различаются по:

• числу лопастей в пропеллере;
• материалам изготовления лопастей;
• расположению оси вращения относительно поверхности земли;
• шаговому признаку винта.

Встречаются модели с одной, двумя, тремя лопастями и многолопастные.

Изделия с большим числом лопастей начинают своё вращение даже при небольшом ветре. Обычно их используют в таких работах, когда сам процесс вращения важнее получения электроэнергии. Например, для извлечении воды из глубоких колодезных скважин.

Лопасти могут быть парусными или жесткими. Парусные изделия намного дешевле жестких, на изготовление которых идёт металл или стеклопластик. Но их приходится очень часто ремонтировать: они непрочные.

Что касается расположения оси вращения относительно земной поверхности, различают вертикальные и горизонтальные модели. И в этом случае каждая разновидность имеет свои преимущества: вертикальные более чутко реагируют на каждое дуновение ветра, зато горизонтальные мощнее.

Ветрогенераторы разделяются по шаговым признакам на модели с фиксированным и изменяемым шагом.

Изменяемый шаг позволяет существенно увеличивать скорость вращения, но такая установка отличается сложной и массивной конструкцией. ВЭУ с фиксированным шагом проще и надёжнее.

Галерея изображений
Фото из
От изрядно поврежденного автогенератора после разборки остался лишь статор, для которого был отдельно сварен корпус

Для того чтобы восстановить технические характеристики двигателя, надо перемотать 36 катушек статора. В перемотке потребуется провод диаметром 0,56 мм. Витков надо сделать по 35 штук

Перед креплением лопастей отремонтированный двигатель надо собрать, покрыть лаком или хотя бы эпоксидкой, поверхность нужно покрасить

Провода соединяются по параллельной схеме, три провода выводятся для подключения к источнику питания

Ось, предназначенная для обеспечения вращения, выполнена из отвода трубы 15. К оси приварены подшипники, которые привалены через отрезок трубы 52

В изготовлении хвоста использована оцинкованная листовая сталь толщиной 4 мм, загнутая по краям и установленная в выбранный в рейке паз

Лопасти вырезаны из полимерной канализационной трубы, прикреплены к соединяемому с двигателем треугольнику шурупами

Практически бесплатный ветряной генератор можно сделать из бросовых деталей: двигателя от старого автомобиля и обрезка канализационной трубы

Шаг 1: Разборка бывшего в употреблении генератора

Шаг 2: Восстановление возможностей двигателя

Шаг 3: Сборка восстановленного двигателя для ветряка

Шаг 4: Соединение проводов двигателя и вывод их к силовой линии

Шаг 5: Специфические особенности устройства поворотного узла

Шаг 6: Изготовления хвоста для реагирования на ветер

Шаг 7: Крепление лопастей ветряной мини электростанции

Шаг 8: Сборка практически бесплатного генератора электроэнергии

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

• генератор от автомобиля 12 V;
• кислотный или гелиевый аккумулятор 12 V;
• преобразователь 12V – 220V на 700 W – 1500 W;
• большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
• автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
• полугерметичный выключатель типа «кнопка» на 12 V;
• вольтметр от любого ненужного измерительного устройства, можно автомобильный;
• болты с шайбами и гайками;
• провода сечением 2,5 мм2 и 4 мм2;
• два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов

На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно

При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм2, длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм2. Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм2.

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Самодельный мобильный ветрогенератор

Мобильные генераторы для подзарядки смартфонов и других устройств можно собрать и разобрать самостоятельно за 15 минут (в условиях похода время увеличивается за счет настройки).

Сравнение двух ветрогенераторов: заводского исполнения и самодельного

Какие материалы понадобятся для изготовления портативного ветрогенератора?

1. Основной двигатель (можно использовать подручные средства – старый сканер).
2. Диоды для выпрямления (в среднем 8 штук).
3. Конденсатор.
4. Стабилизатор напряжения.
5. Обычная труба из ПВХ.
6. Элементы из пластика (для скрепления).
7. Металлические пластины (предпочтительнее из алюминия).

Первый этап – сборка выпрямителя. Для оборудования одной фазы понадобится минимум 2 диода. Уровень напряжения на выходе регулируется при помощи стабилизатора. Ветрогенератор может производить энергию свыше 5 вольт. Подробнее ознакомиться с алгоритмом сборки, узнать детали креплений и дальнейшей эксплуатации можно в тематическом видео.

Делайте яркие фото, читайте онлайн-книги на природе, проводите вечера с песнями и не переживайте про уровень заряда батареи. Мобильный ветрогенератор – надежный и проверенный помощник для гарантии полноценного отдыха с работающим смартфоном.

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Для сравнения, посмотрим на характеристики генераторов, используемых в ветрогенераторах промышленного изготовления. Например, генератор на постоянных магнитах ГВУ1000, по конструкции аналогичный описанной выше самоделке из автомобильного тормозного диска, всего при 200 оборотах в минуту выдает мощность в 1 киловатт. С другой стороны, обратной стороной является его значительные вес (34 кг) и цена (почти 70 тысяч рублей).

Российские вертикальные ветровые генераторы

Российские компании выпускают вертикальные ветровые генераторы различной мощности и типов ротора.

OOO «ГРЦ-Вертикаль» (Челябинская обл., г. Миасс) выпускает ветрогенераторы вертикального типа мощностью от 1,5 до 30 кВт, рассмотрим некоторые из них:

1. Ветроустановка ВЭУ-1.5 мощностью 1,5 кВт.

Портативная установка, может транспортироваться любым видом транспорта, проста в монтаже и эксплуатации.

Технические характеристики:

Номинальная мощность – 1,5 кВт;

Выходное напряжение — 48 В;

Рабочий диапазон скоростей ветра — от 2,5 до 25 м/с;

Номинальная скорость ветра 10,0 м/с;

Диаметр ротора 2,8 м;

Температура при эксплуатации — от -50 до +50ºС;

Срок эксплуатации — 20 лет;

Межремонтный цикл — 5 лет;

Масса установки — 75,0 кг;

Стоимость установки – от 100000,00 рублей.

1. Ветроустановка ВЭУ-3(6), 6-и лопастная, мощностью 3,0 кВт.

Предназначена для автономного электроснабжения потребителей малой мощности (жилой дом, коттедж). Преимущества – удобство и простота монтажа, при установке дополнительного оборудования (аккумуляторов и инвертора), возможно увеличение мощности установки до 6,0 кВт.

Технические характеристики:

• Номинальная мощность – 3,0 кВт;
• Выходное напряжение — 48 В;
• Рабочий диапазон скоростей ветра — от 4 до 30 м/с;
• Номинальная скорость ветра 10,4 м/с;
• Диаметр ротора 3,4 м;
• Высота ротора 4,2 м;
• Число лопастей — 6 шт.;
• Частота вращения ротора – от 60 до 180 об/мин;
• Температура при эксплуатации — от -50 до +50ºС;
• Срок эксплуатации — 20 лет;
• Межремонтный цикл — 5 лет;
• Масса установки — 620 кг;
• Стоимость установки – от 300000,00 рублей.

1. Ветроустановка ВЭУ-30 мощностью 30 кВт.

Предназначена для электроснабжения большого дома, либо группы домов.

Технические характеристики:

• Номинальная мощность – 30,0 кВт;
• Выходное напряжение – 96 — 400 В;
• Рабочий диапазон скоростей ветра — от 4 до 60 м/с;
• Номинальная скорость ветра 10,4 м/с;
• Диаметр ротора 9,2 м;
• Высота ротора 12,0 м;
• Число лопастей — 6 шт.;
• Частота вращения ротора – от 25 до 65 об/мин;
• Температура при эксплуатации — от -50 до +40ºС;
• Срок эксплуатации — 20 лет;
• Межремонтный цикл — 5 лет;
• Масса установки — 5100 кг;
• Стоимость установки – от 1250000,00 рублей.

Походный ветрогенератор

Иметь походный ветряк, позволяющий получить максимальный комфорт от пребывания на природе, удобно и полезно для каждого любителя путешествий. Требования к такому ветряку очевидны:

• компактность
• возможность быстрой сборки или разборки для транспортировки
• мощность, обеспечивающая электроэнергией необходимые устройства

Понадобится изготовить крыльчатку с отсоединяющимися лопастями и генератор, выдающий достаточную мощность. Оптимальный вариант — горизонтальный тип, с лопастями на винтах. Генератор лучше всего приспособить от автомобиля, он нуждается в небольшой модернизации (перемотка катушек) и установке магнитов на ротор (используются неодимовые магниты для возбуждения обмоток).

Похожие записи:

Красивые поделки своими руками: сборник мастер-классов для начинающих с фото примерами Стабилизатор крен8б (кр142ен8б) на 12 в Что означает каркасный дом: особенности каркасного домостроения, критерии выбора готового дома Гудит жесткий диск что делать Разбилось стекло в межкомнатной двери: лучше один раз увидеть Как сделать самолет из пенопласта
