Как самостоятельно установить и настроить спутниковую антенну «триколор тв»

Самостоятельная настройка каналов Триколор ТВ

Иногда, чтобы возобновить спутниковое вещание, достаточно сделать самостоятельную перенастройку технического оборудования.

Удостоверьтесь, что абонентская плата за этот месяц внесена, задолженность перед провайдером отсутствует и никаких механических помех нет (тарелку не развернуло ветром, на ней нет налипшего снега или грязи, кабель подключён к антенне и не имеет разрывов или повреждений на линии).

Если всё в порядке, тогда можно запустить обновление настроек каналов Триколор ТВ по двум инструкциям: либо в режиме «автомат», либо ручным методом.

Перед настройкой

Перед выполнением настроек рекомендуется удостовериться, что имеется действующая подписка на услуги компании. Иначе большинство каналов работать не будет. Проверка подписок может быть выполнена любым из следующих способов:

• Через личный кабинет на сайте оператора. Потребуется предварительно зарегистрироваться в сервисе, если это не было сделано ранее.
• Через сервис «Проверка подписок». Он доступен на официальном сайте оператора в разделе «Помощь». Для получения информации надо ввести идентификатор Триколор.
• Через специалистов центра клиентской поддержки. Связаться с ними можно по телефону 8-800-5000-123, через чат на сайте, мессенджеры. Для получения информации понадобится Триколор ID, а также данные абонента (Ф.И.О.).

Клиентом Триколор настройка антенны и каналов самостоятельно может быть выполнена довольно быстро. В большинстве случаев заказывать эту услугу у специалистов нет необходимости. Достаточно ознакомиться с инструкцией по настройке и строго соблюдать ее.

Автоматический поиск каналов

Опция автоматического поиска каналов на Триколор ТВ заметно упростит жизнь всем абонентам этого оператора спутникового телевидения. Искать телеканалы долго не придётся. Буквально за несколько минут ресивер автоматически найдёт все доступные программы, а пользователю останется только отсортировать и сохранить их.

Сразу после синхронизации спутникового тюнера и телевизора на экране появится уведомление о проведении автоматического поиска каналов. Запустите автоматическое сканирование. Вам остаётся немного подождать, пока поиск завершится. По завершении подтвердите сохранение найденных телеканалов. Подобный метод особенно подойдёт тем пользователям, которые не хотят углубляться в специфику ручного поиска.

Иногда возникают технические сбои. Сбрасываются настройки, пропадают каналы или возникают другие проблемы с трансляцией. Если это произошло, тогда нужно повторно запустить автоматический поиск каналов. Для этого просто следуйте пошаговой инструкции:

1. Откройте меню.
2. Переключитесь на вкладку «Настройки».
3. Активируйте пункт «Телеканалы».
4. Запустите автоматический поиск.

Начнётся настройка каналов. Сразу после окончания процедуры подтвердите внесённые изменения. Что делать, если настройка каналов произведена, но некоторые из них не отображаются (серый экран)? Преимущественно этот сбой появляется из-за проблем с сигналом. Необходимо просто немного подождать.

Ручной режим

Настроить каналы Триколора на ресивере можно с помощью ручного сброса программы до заводских установок. Инструкция для ручного режима настройки состоит из трёх этапов:

1. С помощью пульта дистанционного управления зайдите в меню телевизора и выберите пункт «Настройки» или «Приложения».
2. Выберите раздел «Заводские установки».
3. Подтвердите своё намерение сбросить настройки.

В большинстве случаев ресивер перезагружается с начальными настройками и снова успешно принимает все телевизионные каналы вашего пакета. Правда, некоторые модели приставок предложат пользователям пройти заново процедуру авторизации спутниковой антенны. Если вы уже заполняли таблицу настроек раньше, то вам этот этап будет хорошо знаком, а если вы первый раз проводите ручную настройку, тогда для вас новая инструкция:

• Выберите язык отображения меню (русский);
• Укажите имя своего телеоператора (Триколор ТВ);
• Определите свой часовой пояс (UTC+3);
• Подтвердите обновление со спутника;
• В разделе «Автопоиск» укажите, что сигнал нужно принимать от антенны Триколор ТВ.

При выборе региона пользователю будет предложено два варианта:

• «Москва + 0 ч.» – программы будут транслироваться по московскому времени;
• «Москва +2 ч.» – телеканалы с часовым поясом MSK+2.

После заполнения пользовательской таблицы вам останется только сохранить свою настройку.

Что делать, если настроить каналы так и не получилось

Не всегда и не у всех получается настроить спутниковое вещание самостоятельно. Причин этому может быть множество, начиная от незавершенной процедуры регистрации и заканчивая поломками при монтаже самого оборудования.

Вот некоторые способы, которые могут помочь решить вопрос:

1. Если с первого раза загрузить список каналов не получилось, можно попробовать сбросить настройки ресивера до заводских и произвести поиск заново.
2. Иногда проблема кроется в устаревшей прошивке тюнера, которым долгое время не пользовались. Чтобы устранить досадную помеху, нужно перенастроить приставку на актуальную версию программного обеспечения. Сделать это можно в меню ресивера через раздел обновлений.
3. Даже при достаточно мощном качестве сигнала вещание будет отсутствовать, если услуга не оплачена. Пополнить баланс можно со телефона, через онлайн-банкинг, терминалы и банкоматы или с помощью скретч-карты.
4. Каналы могут отсутствовать и при плохо вставленной в картоприемник смарт-карте, если контакты прибора не соприкасаются с чипом. Решается вопрос элементарно — переустановкой карточки. Перед этим приставку необходимо отключить от сети.
5. Нередко возникает проблема с доступом к вещанию и при плохом подключении самого кабеля, к примеру, если разъем установлен неплотно.
6. Иногда тюнер «зависает» и его нужно перенастроить. Для этого оборудование необходимо отключить от сети, а через 30 минут перезагрузить.

Найти телеканалы на Триколор ТВ можно двумя способами — автоматически или вручную. Для автоматического поиска нужно перейти в меню, выбрать «Автоматический поиск», подтвердить действие и дождаться пока система выдаст список. Далее пользователь может отфильтровать нужные ему каналы и сохранить их.

Те пользователи, которые хотят смотреть телевидение бесплатно и знают, как настроить Триколор ТВ самостоятельно, могут поймать каналы вручную. Но для этого нужно знать параметры частоты, на которой ведется трансляция телеканала для конкретного региона и то, как называется нужный спутник. Актуальные сведения есть в таблице, размещенной на официальном сайте. Также устанавливать каналы ручным способом придется и владельцам телеприемников со встроенным ресивером, таких как новые модели «Самсунг». Процедура эта, особенно у новичка, может занять довольно долгое время. Поэтому лучше воспользоваться услугами мастера.

Обратиться к специалистам придется и в том случае, если при установке какая-то из деталей комплекта оказалась повреждена, а также, если во время обновления ПО приставки было отключено электропитание, вызвавшее системную ошибку.

Если такой возможности нет, к примеру, оборудование установлено далеко от города, всегда есть возможность связаться со службой поддержки по бесплатному телефону 8 800 500 01 23. Сотрудники смогут подсказать вероятные причины возникновения неполадок, способы проверки и правила их исправления.

Инструменты и материалы для работы

Для работы понадобятся:

• Дрель (перфоратор);
• Отвертка;
• Ключи гаечного вида на 8, 10, 13;
• Рожковый ключ 10;
• Пассатижи;
• Компас;
• Нож;
• Изолента;
• Термоусадочная трубка или герметик на силиконовой основе;
• Стяжки;
• Винты с головкой под ключ на 13 длиной 6 — 8 см;
• Металлические шайбы d=30-50 мм.

Минимальный набор инструментов.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

• Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

  Сборка кронштейна.

• Зеркало — прикрепляется на кронштейн;
• Кабель коксиальный — передает сигнал на ресивер;
• Конвектор — располагается на держателе. Разъем для провода должен находиться внизу, чтобы исключить попадание воды.

Схема сборки:

1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
2. Сделать дрелью или перфоратором отверстия под крепежные элементы.
3. Закрепить кронштейн.

   Вариант крепления кронштейна на крыше.

4. Конвертер завести в держатель.
5. Подсоединить кабель к конвертеру (правила монтажа разъема описаны ниже).
6. Разместить антенну на кронштейне и зафиксировать болтами (полное затягивание болтов не проводить до конца всех работ, чтобы обеспечить изменение наклона и положения конструкции).
7. Кабель укрепить на кронштейне изолентой или стяжками. 1 м кабеля вблизи антенны остается в запасе.

Сборочные работы завершены.

Где устанавливать антенну: как выбрать место?

Один из главных показателей того, что у вас будет качественное телевидение — это место расположения тарелки. При выборе неподходящего места, считают специалисты, спутник не сможет правильно и полноценно отдавать сигнал тарелке.

В итоге клиент получит некачественное вещание или заметит, что некоторые любимые каналы отсутствуют на телевизоре. На экране могут появиться помехи, а некоторые программы и вовсе не будут показываться.

Если установить антенну в место, которое будет препятствовать приему нормального сигнала, настроить аппаратуру будет практически невозможно. Но эту проблему легко исправить, переставив тарелку в более подходящее для нее место.

Подключение антенны и настройка «Триколор ТВ» самостоятельно

Итак, как настроить антенну «Триколор ТВ»? Для начала необходимо составить план и подготовить инструмент. Вам понадобится:

• перфоратор с набором буров;
• отвертка;
• вороток с головкой на 10.

Установка спутниковой антенны «Триколор ТВ»

Сначала необходимо определить место установки спутниковой антенны. Посмотрите, на какой стороне расположена тарелка у соседей – этого достаточно.

После этого нужно собрать антенну:

1 Закрепите кронштейн на стене. В комплекте идет несколько наборов крепежа – выбирайте в соответствие с ветхостью дома.

2 Поставьте конвертер на стойку так, чтобы его разъем смотрел вниз. Так в него не попадут осадки.

3 Подсоедините к конвертеру провода. Собирается F-разъем следующим образом.

4 Кабель зафиксируйте на дуге, которая расположена рядом с конвертером. Сделать это можно так.

5 F-разъем необходимо загерметизировать с помощью термоусадочной трубки. Иногда она идет в комплекте, а иногда нет – учитывайте это, когда будете осматривать комплектацию.

6 Поставьте на кронштейн тарелку и зафиксируйте болтами

Обратите внимание, что в дальнейшем будет производиться регулировка, поэтому затягивать «намертво» не следует

7 Кабель зафиксируйте нейлоновыми хомутами или изолентой, после чего заведите в дом.

Как подключить «Триколор» к телевизору самостоятельно

Как настроить ресивер «Триколор ТВ» самостоятельно? Здесь необходимо сделать несколько шагов:

• подключить кабель от конвертера к ресиверу;
• подключить кабель от ресивера к телевизору;
• включить телевизор и настроить LNB-питание.

Далее понадобится настроить ресивер. Для этого необходимо войти в «Настройки» и ввести ПИН-код (обычно 0000).

После внесите эти данные:

• антенна – 1;
• частота – 12226;
• спутник – Eutelsat (никакого спутника Tricolor не существует!);
• F ЕС – ¾;
• поляризация – left;
• поточная скорость – 27500.

Теперь, чтобы настроить «Триколор ТВ» на телевизоре, необходимо отрегулировать тарелку. Здесь можно поступить двумя способами:

1 Один человек смотрит на телевизор, а второй понемногу двигает тарелку, пока уровень сигнала и качество не поднимутся до максимума. Способ долгий, но никаких расчетов не требуется. Можно ориентироваться на соседние антенны.

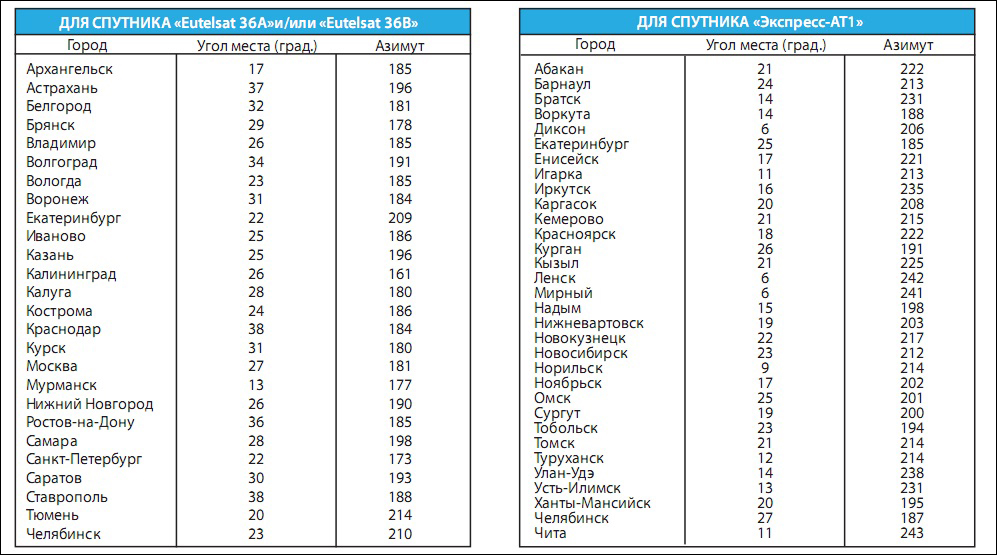

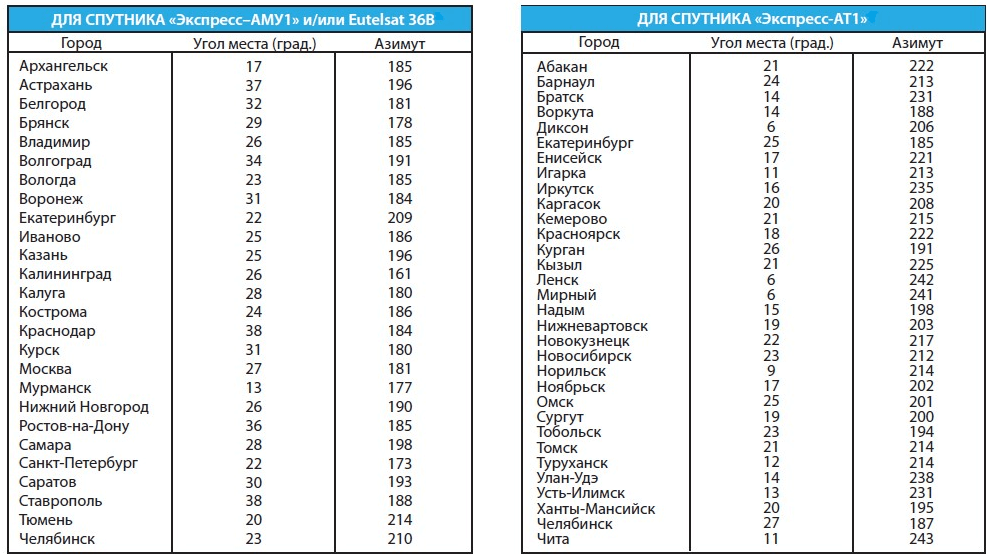

2 Второй метод более точный, но требует понимания азимута и угла наклона. На сайте «Триколор» есть таблица градусов, который действует в конкретной области. Если ваш город не входит в список – выберите ближайший и ориентируйтесь на его угол.

Прибор для настройки спутниковых антенн «Триколор»: как им пользоваться

Также самостоятельная настройка каналов «Триколор ТВ» возможна с помощью специального прибора – SatFinder. По сути – это отдельный монитор для анализа качества и сигнала. В него заводится выделенный отрезок кабеля, а затем процедура с регулировкой антенны продолжается.

В теории, он дает более четкое описание реального положения качества и сигнала. С другой стороны, он менее удобен, т.к.:

1. Его нужно покупать. А т.к. это коммерческое оборудование для тестинга уровней сигнала ТВ, стоит оно не дешево.
2. Нужно выводить отдельный кабель для подключения прибора к спутниковой сети.

Как регистрируется спутниковая антенна «Триколор ТВ»

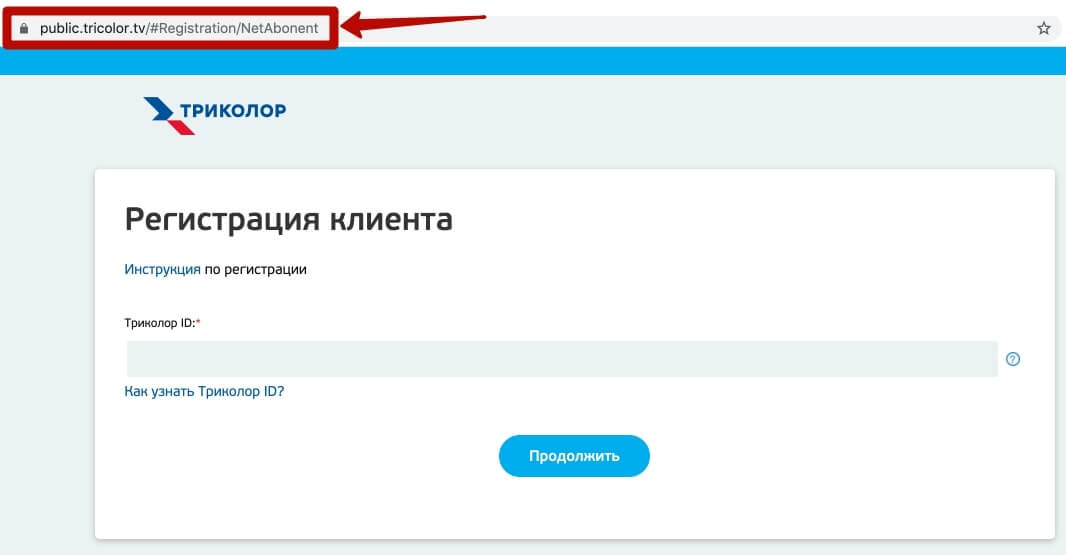

Кроме покупки приемника «Триколор ТВ», необходимо также и зарегистрировать его. Эта процедура достаточно простая, если следовать четким указанием.

Когда все подключено и настроено, на экране должен появиться информационный канал. Если он не появился – нажмите клавишу 0 на пульте ДУ. После телевизор можно выключить, но ресивер должен быть включенным.

• ID номер оборудования;
• серийник приемника;
• мобильный и, если есть, домашний телефон;
• электронную почту;
• данные из технического паспорта, который идет в комплекте.

После введения этих данных на телефон придет СМС с кодом, который необходимо ввести в последнем поле. В течение часа придет еще одно сообщение, в котором будет указан логин и пароль.

Теперь необходимо перейти к активации. Включите телевизор и листайте каналы до тех пор, пока не найдете «кодированный канал». Это специальное пространство для настройки, которое дает сигнал для старта конфигурации.

Телевизор можно выключить, а вот ресивер должен продолжать работать. В течение 8 часов настройка пройдет сама. На этом настройка «Триколор ТВ» на телевизоре окончена, и можно приступать к просмотру фильмов и сериалов.

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Самому без прибора также можно произвести установку всех необходимых компонентов систему спутникового телевидения. Процесс отнимет больше времени и требует соблюдения инструкции. Мы уже рассмотрели способ получения координат и направления тарелки для связи со спутником.

Приступим к монтажу:

1. Подготовьте отверстия для установки кронштейна для тарелки и дополнительного держателя;
2. Установите конвертер. Его голова должна быть установлена в направлении вниз, так вы сможете защитить устройство от внешних факторов;
3. Дальнейшее подключение F-разъема требует оголения кабеля на 10 мм, после чего необходимо произвести герметизацию;
4. Кабель должен быть надежно закреплен стяжками, что гарантирует защищенность от порывов ветра;
5. Фиксация антенны не должна затруднять ее дальнейшую регулировку путем вращения.

Инструменты и материалы для работы

Пакет для спутникового телевидения Триколор ТВ включает в себя следующие элементы:

1. Спутниковая тарелка.
2. Массивный кронштейн для крепления на стену.
3. Дуга держателя конвертера.
4. Конвертер.
5. Поворотное устройство.
6. Гайки и болты.

Смонтировать устройство несложно — подробная инструкция прилагается к каждому комплекту. Но если вдруг схема утеряна, ее всегда можно найти на официальном сайте производителя оборудования для спутникового ТВ.

Также для монтажа антенны понадобится:

• отвертка крестовая;
• нож с острым лезвием;
• катушка изоленты;
• перфоратор либо ударная дрель;
• стяжки из нейлона;
• кусачки;
• пассатижи;
• скобы из пластика;
• фольга;
• силикон;
• ключ на 13;
• дюбеля, анкера.

Для позиционирования тарелки понадобится компас либо смартфон с установленным приложением, позволяющий безошибочно определить нужно направление установки.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал

Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

Как установить тарелку

Шаг 1. Для начала соберите антенну в соответствии с указаниями, которые содержатся в инструкции по использованию оборудования.

Шаг 2. Прикрепите кронштейн от антенны к стене. Элементы крепления следует выбирать соответственно возможной нагрузке от ветра, а также того материала, из которого состоит стена.

Шаг 3. Расположите конвертер внутри держателя, чтобы направление разъема смотрело вниз.

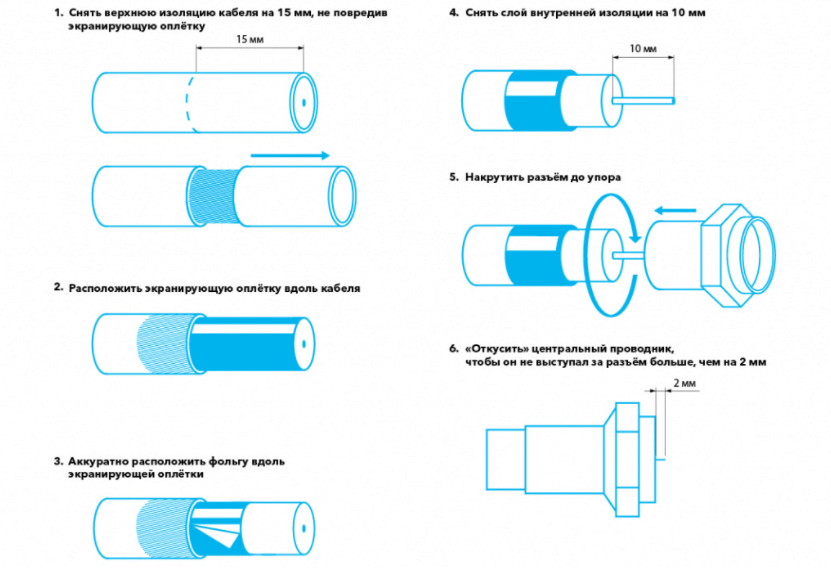

Шаг 4. Необходимо соединить кабель с конвертером, используя разъем F. Придерживайтесь следующей схемы:

• Освободите верхнюю изоляцию провода. Следует снять 15 мм, причем ни в коем случае нельзя допустить повреждений экранирующей оплетки.
• Расположите оплетку по длине вашего кабеля.
• Расположите по длине самой оплетки фольгу.
• Снимите внутреннюю изоляцию, освободив 10 мм.
• Накрутите до упора разъем.
• Освободите центровой проводник таким образом, чтобы он не выходил за пределы разъема более чем на 2 мм.

Шаг 5. Необходимо прикрепить кабель к конвертеродержателю с помощью стяжек или же изоленты.

Шаг 6. После этого следует загерметизировать F-разъем двумя слоями изоленты, на которую вам нужно нанести силиконовый герметик.

Шаг 7. Прикрепите спутниковую антенну на кронштейн.

Шаг 8. Присоедините к кронштейну кабель, используя при этом пластиковые стяжки или изоленту. Возле антенны нужно оставить длину провода (1 метр) про запас, этот кабель также следует прикрепить к кронштейну.

Как собрать тарелку Триколор ТВ и установить главные элементы?

Вопреки распространенному мнению о том, что самостоятельно собирать и устанавливать спутниковую тарелку сложно, да и вообще, практически невозможно, это не так. Если знать точный алгоритм работы, действовать по инструкции, описанной ниже, можно справиться с задачей самостоятельно, не затратив много времени.

Итак, готовы удивить семью и друзей своим мастерством? Тогда поехали!

1. Первым делом необходимо установить массивный кронштейн, который входит в комплект Триколор ТВ. Виды крепежа и инструментов зависит от типа стены — несущая она, или капитальная.
2. Фиксируя кронштейн, нужно учесть, что конвертер, находящийся на нем, должен быть установлен по направлению вниз, чтобы защищать тарелку от засыпания осадками.
3. Далее необходимо между собой надежно закрепить конвертер и кабель с помощью F-разъема. Для этого нужно будет освободить кабель от верхней изоляции не более чем на 10 мм. Далее необходимо плотно обернуть кабель экранирующей оплеткой и фольгой. Внутренний изоляционный слой тоже нужно удалить на 10 мм и максимально, на сколько это возможно, закрутить разъем.
4. Заранее нужно подготовить стежки и изоленту, чтобы установить кабель в дуге держателя для конвертера.
5. Герметизация является необходимой процедурой, от нее нельзя отказываться. Она должна распространяться по всей длине кабеля. В некоторых случаях может понадобиться силиконовый герметик.
6. Затем необходимо зафиксировать антенну на кронштейн. Устанавливать ее нужно так, чтобы в любой момент имелась возможно вращать тарелку в разных направлениях.
7. Последний этап сборки: снова понадобится изолирующая лента и стяжки, так как на кронштейне, кроме антенны, должен быть зафиксирован сам кабель. Если закрепить кабель с небольшим запасом, это впоследствии облегчит монтаж и ремонт устройства, если таковой понадобится.

Самый сложный этап на пути к спутниковому телевидению преодолен! Предлагаем перейти к монтажу телевизионного разъема.

Выбор спутниковой антенны.

Первое, на чем хотелось бы остановиться, — это диаметр «тарелки». С одной стороны, чем больше спутниковая антенна, тем выше уровень сигнала, и, как следствие, лучше устойчивость изображения в непогоду.

С другой стороны, при увеличении антенны ее диаграмма направленности становится более узкой ( антенна требует более точной настройки на спутник ), увеличивается «парусность» «тарелки» ( что потребует более серьезного подхода к крепежу и к поверхности, на которую планируется закрепить антенну ).

Кроме того, существует понятие «стандартный для данного оператора в данном районе диаметр антенны». К примеру, в Самарской области стандартный диаметр «тарелки» для приема «Триколор ТВ» — 0,55м , НТВ Плюс — 0,6м, Телекарта — 0,8м.

Процесс регулировки антенны

Чем точнее будет отрегулирована тарелка со стороны географического положения, чем лучшего сигнала удастся добиться на выходе. Особенность проведения этой процедуру заключается в двух критериях: угол места и азимут. Данные величины измеряются в градусах.

Обратите внимание, что в процессе регулирования возникают сложности, которые связаны с тем, что в соответствии с регионом установки оборудования показатели могут отличаться и это считается нормой. Например, в г

Брянск угол = 29 градусам, а азимут = 178 градусам. Данную особенность не следует упускать из вида. Уточнить стандартные характеристики моно на официальном сайте компании Триколор ТВ

Например, в г. Брянск угол = 29 градусам, а азимут = 178 градусам. Данную особенность не следует упускать из вида. Уточнить стандартные характеристики моно на официальном сайте компании Триколор ТВ.

Шаг третий: сборка антенны

Антенна Триколор ТВ состоит из кронштейна, зеркала (той самой «тарелки»), дуги конвертера и самого конвертера. Все это поставляется в разобранном виде, поэтому для монтажа антенну нужно предварительно собрать.

1. Установите конвертер в гнездо на конце антенной дуги разъемами вниз, чтобы на них не попадала вода и снег.
2. Подключите к разъему конвертера антенный кабель. Место соединения для герметичности нужно закрыть термоусадкой или обмотать несколькими слоями изоленты и, по возможности, залить силиконовым герметиком.
3. Чтобы сам кабель не свисал, прикрепите его к антенной дуге в нескольких местах пластиковыми стяжками или той же изолентой.
4. Закрепите кронштейн антенны в выбранном месте на стене дома так, чтобы она смотрела на юг. Выбор крепежей Триколор оставляет за пользователем, но рекомендует использовать анкерные болты.
5. Установите антенну на кронштейн вместе с прикрепленным кабелем и закрепите таким образом, чтобы тарелку можно было поворачивать (то есть, не закручивайте слишком сильно). Пркрепите кабель к кронштейну изолентой или стяжкой.
6. Проведите кабель от антенны в квартиру к телевизору, оставив рядом с антенной запас где-то в 1 метр.
7. Подключите к телевизору ресивер через прилагающийся кабель HDMI.
8. Подключите конец антенного кабеля в гнездо ресивера.

После этого можно начинать настраивать прием спутникового ТВ.

Монтаж телевизионного разъема

Телевизионный разъем подсоединяется к конвертеру в соответствии со схемой:

1. Зачистить верхний изолированный слой кабеля на длину 1,5 см.
2. Развернуть экранирующую оплетку вдоль провода.
3. Поверх оплеточного покрытия вывернуть фольгу.
4. Удалить изоляционный слой проводника длиной 1 см.
5. Монтировать кабель в F-разъем.
6. Оставить выступающий центральный проводник длиной 2 мм (излишек срезается).
7. Провести герметизацию F-разъемного соединения на всем отрезке. Делается это термоусаживающейся трубкой или 2 слоями изоленты, покрываемой герметиком на силиконовой основе.
8. Фиксировать кабель в дуговом пространстве конвертера, применив слой изоленты или стяжки.
9. Подсоединить второй конец провода к принимающему оборудованию.

   Монтаж F-разъема.

Применительно к используемому антенному проводу различают два способа установки приемника к телевизору:

• Высокочастотный антенный кабель (ВЧ) — втыкается в гнездо для антенны в телевизоре и во входное отверстие приемника «RF Out». После включения на телевизионном экране появляется комбинация «BOOT» и цифра канала. При включении функции поиска каналов выводится уведомление «Нет сигнала», что подразумевает нормальное функционирование приемника.
• Низкочастотный кабель с разъемом (НЧ) — аналогично ВЧ. При подключении на телевизионном экране возникает надпись «BOOT». После необходимо нажать на пультовой поверхности ресивера кнопочку «А/В». В результате должно засветиться уведомление «Нет сигнала». Появление другой информации говорит о неправильности сборки оборудования.

После проведенных действий можно приступать к настройке каналов.

Настройка антенны

После того как все монтажные работы по установке спутниковой тарелки «Триколор ТВ» сделаны, переходим к части самостоятельной настройки и регулировки антенны. Сигнал, принимаемый телевизором от установленной тарелки Триколор, соответственно, будет равен качеству проведённых работ. Поэтому не жалейте сил и времени, внимательно следуйте всем пунктам инструкции. Если вы хотите максимально хорошее качество и надёжность работы спутниковой антенны «Триколор ТВ», не допускайте даже малейших погрешностей или отклонений от инструкции.

Регулировка и настройка антенны

Изначально стоит проверить, что тарелка смотрит строго на юг и на пути её сигнала нет препятствий и возможности их появления. После чего начинаем самостоятельную регулировку антенны. С помощью пульта ресивера включаем экран информации сигнала (кнопка i), после чего можем наблюдать две шкалы «Сила сигнала» и «Качество сигнала», при помощи этих данных мы и будем проводить регулировку.

Приводим тарелку спутниковой антенны в вертикальное положение и начинаем двигать её в стороны отрезками в 1 сантиметр, смотря на шкалы, добиваясь их заполненности не меньше 70%. И также учитываем трёхсекундную задержку сигнала ТВ (то есть сдвинули на 1 см — подождали 3 с для получения сигнала).

СОВЕТ. Оглянитесь: если у соседей уже установлена спутниковая тарелка «Триколор ТВ», то старайтесь добиться того же расположения и вектора направленности, это уменьшит затраты времени на регулировку сигнала!

Получаем сигнал и проводим те же манипуляции для получения лучшего качества сигнала (нащупываем точку с наилучшим уровнем силы и качества сигнала), при этом смотрим на качество изображения и звука — не должно быть никаких помех.

СОВЕТ. Для настройки вам понадобится помощь ещё 1 человека, так как вы не сможете одновременно регулировать антенну и наблюдать уровни сигнала!

Получаем желаемое качество изображения и звука, не забываем затянуть болты крепления, фиксируем положение тарелки.

Примечание. Если при регулировке шкала силы сигнала заполнится, а шкала качества нет — тарелка поймала не тот спутник. Та же причина, если обе шкалы заполнены выше 70%, а картинки нет!

Регистрация

Наилучший вариант регистрации спутниковой тарелки — через сайт «Триколор ТВ». Следуйте инструкции и заполните все формы регистрации для получения номера договора и активированной карты. Все необходимые данные для регистрации и контактную информацию вы найдёте в комплекте. Если нет возможности выхода в интернет, можно зарегистрировать в телефонном режиме, потратив немного больше времени. Сам договор вам вышлют почтой.

Теперь мы можем насладиться результатом самостоятельно проделанной работы и пользоваться качественным цифровым телевидением. «Триколор ТВ» вносит в ваш дом более 120 каналов и цифровое радио высокого качества при тарифном плане с ценой от 400 до 2000 рублей в год. Проделанной работой мы можем оплатить больше полтора года работы телеканалов за сэкономленные деньги на монтажника-специалиста.

Разнообразие пакетов телевидения

Телевидение Триколор представляет несколько пакетов.

Базовый – это совершенно бесплатный пакет с 25-ю каналами: общероссийские (Россия 1, Матч, НТВ, 5 канал, Россия К, Россия 24, Карусель, ОТР, ТВЦ, Рен ТВ, «Спас», СТС, Домашний, ТВ-3, Звезда, Мир, ТНТ, Муз-ТВ, Первый канал, Пятница), телемагазин (SHOP 24), информационные каналы (Промо ТВ, Инфоканал «Триколор ТВ», Телеинструктор, ТВ-ТВ), а также три радиостанции (Радио России, «Вести FМ», Маяк).

Подключение дополнительных телеканалов возможно за отдельную ежемесячную абонентскую плату. Существуют следующие пакеты: «Матч! Футбол», «Матч! Футбол+», «Наш футбол», «Ночной», «Детский», «Ultra HD», «Единый». Подробнее о актуальных пакетах читайте в статье про тарифы Триколор-2017.

Модуль для доступа к каналам Ultra HD

Похожие записи:

Беседка из дерева своими руками: пошагово, с фото, видео, размерами, чертежами Козел для распилки дров своими руками Топиарий своими руками из кофе Пушечное сало для автомобиля: обработка, отзывы Как заделать дырку или трещину в старой железной бочке без сварки 3 идеи сборки реле времени своими руками
