Содержание
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Основные ошибки при опрессовке соединений
Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.
При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.
Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.
ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта. Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка
С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно
Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.
В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:
1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.
2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.
3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.
4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.
5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.
6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.
1. Применение гильз сечением меньше чем провод
Никогда не пользуйтесь гильзами меньшего, чем требуется диаметра. Чтобы вставить провода в них, необходимо уменьшить диаметр жилы, что делают, срезая часть проводника и уменьшая поперечное сечение провода.
Т.е. если вы хотите нарастить провод сечением 2.5 мм2, а гильза у вас на 1.5 мм2, не нужно брать напильник и обтесывать провода чтобы они влезли в гильзу.
Уменьшение сечения провода приводит и к снижению механической прочности соединения. При любом стороннем воздействии он может элементарно переломиться. Искать место обрыва в разветвленной сети — дело непростое даже для профессионального электрика, если, конечно, нет специальных приборов. А они есть не в каждом доме.
2. Использование гильз большого диаметра
Увеличение диаметра гильзы тоже пользы не приносит. Добиться надежного и крепкого соединения не всегда удается. Применение «народного» метода сгибания концов провода вдвое можно считать лишь частичным выходом. Практика показывает, что механическая прочность опрессованного соединения в таком случае снижается тоже почти вдвое.
3. Разрезание гильз на несколько кусков
Таким методом пользуются многие новички, дабы сэкономить на гильзах. Не укорачивайте заводскую гильзу. Это приводит не только к неудобству работы клещами, но и к повышению сопротивления. Последствия описаны в первом совете. Механическая прочность тоже уменьшается вследствие снижения длины контактного участка.
Как и чем надо соединять провода
Кроме клеммников электрики применяют разные способы соединения жил электрокабелей. Вот они:
- пайка – используется, когда есть уверенность, что участок соединения не будет нагреваться;
- сварка – отличный вариант, но требующий применения специального оборудования;
- опрессовка, где применяются специальные гильзы;
- болтовое соединение – обычно применяют, если необходимо соединить провода, изготовленные из разных металлов.
То есть получается, что, выбирая способ стыковки, необходимо учитывать несколько факторов. А именно:
- толщина жил кабеля;
- металл, из которого они изготовлены;
- условия эксплуатации стыка;
- количество соединяемых жил;
- вид изоляционного материала, используемого в кабельной продукции.
Конечно, не все электрики отказались от скрутки. Особенно, когда соединяются провода небольшого сечения. Их проще и быстрее скрутит пальцами и обмотать изолентой. Хотя уже во всех нормативных документах изоленту исключили из числа материалов, которые могут создать безопасные условия эксплуатации электрических сетей. Вместо нее рекомендуют применять термоусадочную трубку.
Термоусадочная трубка для изоляции соединения проводовИсточник setgroup.ru
Ее просто насаживают на место соединения и нагревают, к примеру, зажигалкой. Трубка нагревается, частично расплавляется и сжимает место стыка, изолируя его. Это не так быстро, как с изолентой, но в несколько раз надежнее.
Все выше обозначенные методы соединения проводов сложны, требуют наличия или специализированного оборудования, или какого-то инструмента. В этом плане клеммники и проще, и надежнее, и дешевле. Поэтому дальше будем разбирать только клеммные зажимы.
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

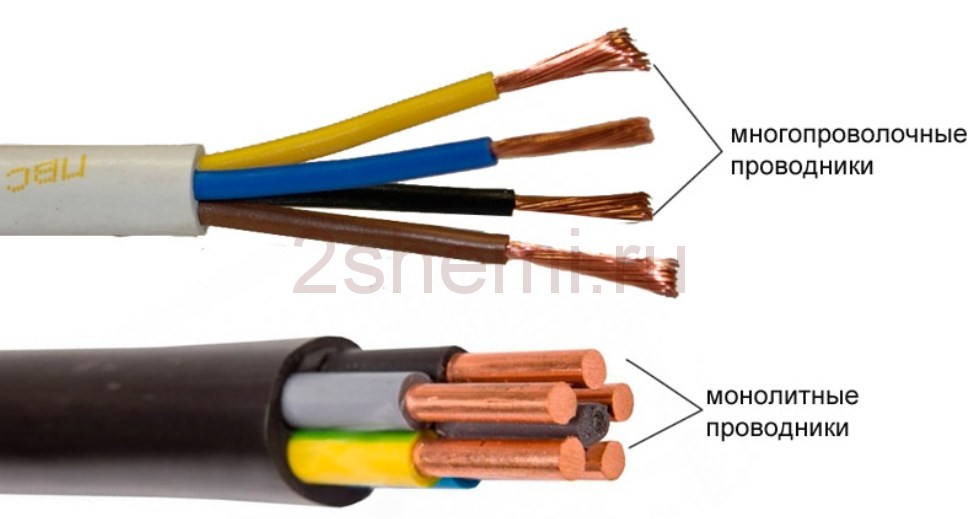

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Гидравлические пресс-клещи для обжима наконечников проводов
В ходе выполнения электромонтажных работ активно применяются гидравлические механизмы. Основными составляющими таких прессов-клещей являются:
- ручки;
- ось;
- головка;
- матрица.
У гидравлических клещей для обжима наконечников проводов головка может быть закрытой и открытой. При закрытом варианте сначала открывается стопор, вытягивается матрица, закладывается провод с гильзой, закрывается, и только после этого производится обжим. В конструкции с открытой головкой не нужно осуществлять подготовительные действия, поэтому опрессовка проходит значительно быстрее.
Каждая модель гидроклещей рассчитана на определенный размерный диапазон сечения проводов. Максимальный показатель составляет 400 мм. В быту такие жилы не применяются, а вот с наконечником для проводов под обжим 6 мм гидроклещами работать удобно. Однако существует опасность пережима.
Пресс гидравлический ручной для опрессовки кабельных наконечников может иметь закрытую и открытую головку
Чтобы отчетливее представить последствия пережимания гидропресса, стоит разобраться в механизме его действия.
Вследствие качания ручки плунжер (поршень насоса) производит поступательно-возвратные движения, создается определенное давление, под действием которого в цилиндр поступает масло. Масло двигает цилиндр, тот, в свою очередь, создает давление в матрице, и она с необходимой силой воздействует на гильзу.
Инструмент для обжима наконечников проводов интернета
Стабильная работа любой кабельной системы складывается из нескольких показателей. Прежде всего, это качество материала самого кабеля. Далее следует профессиональный уровень специалистов, которые осуществляют монтаж. Имеет значение техническое состояние оборудования. Совершенно необоснованно в числе последних называется качество соединений.
Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками
Именно контакты довольно часто являются причиной нестабильных или слабых сигналов. Избежать в работе кабельной системы проблем, связанных с непрофессионально выполненными соединениями, можно только при использовании специального инструмента – пресс-клещей для обжима, которые называются «кримпер».
Выполнение любого кабельного соединения всегда начинается со снятия изоляции с концов проводов. Для этих целей также существует отдельный вид инструмента, именуемый «стриппер». С его помощью удаляется верхний слой, опасность повреждения жилы отсутствует. Как вариант, можно приобрести кримпер, у которого есть элементы, позволяющие производить зачистку. Это отверстие, с одной стороны имеющее лезвие. Вставив провод и прокрутив его один раз, можно получить желаемый результат.
Кримперы для обжима наконечников и зачистки проводов активно используются специалистами при монтаже структурированных кабельных систем.
Наконечник штыревой втулочный изолированный для проводов и его опрессовка
Кабеля типа одиночного провода очень хорошо подходят для разводки электросети 220V по всему дому. Они жесткие, поэтому вы можете изгибать их как хотите, и благодаря тому, что внутри провод представляет собой одиночный стержень, без дополнительных инструментов, используя обычные электрические разъемы он быстро соединяется с другими проводами и блоками (например в электрощитке).
Сетевые шнуры — это совсем другая история. Они гибкие, а внутри один провод состоит из дюжины или даже нескольких десятков тонких медных проводков. Подавляющее большинство шнуров питания поставляемых с бытовой техникой и всевозможными удлинителями, изготавливаются с использованием проводных многожильных кабелей.
Используя такие кабели можно подключить два и более провода в одну точку без использования внешних электрических разъемов. Для этой цели используются кабельные концевые втулки (наконечник штыревой) и о них будет сегодняшняя статья. Важным преимуществом этого решения является получение очень хорошей контактной поверхности выключателя с кабелем или проводами.
Кроме того, клеммы такой гильзы можно использовать везде, где надо подключать кабели типа сетевой линии. Соединение же кабеля с электрическим соединителем изделия (модуля) без зажатой втулки может привести к тому, что винт соединителя надавит только на часть проводов кабеля, что ослабит надёжность и проводимость.
Соотношение сечения провода и наконечника
НВШИ можно проводить опрессовку только гибкого многожильного провода. Для одножильных проводов такие втулки использовать нельзя. Опрессовку жестких жил выполняют неизолированными втулками.
Используемый одинарный или двойной наконечник надо подбирать по сечению проводов. Вставляться жилы должны свободно, и хорошо сидеть в гнезде еще до его обжима. Это обеспечит наилучший контакт после опрессовки.
Если говорить о соотношении сечения, то втулки рассчитаны не на конкретный диаметр провода, а имеют небольшой разбег. Например, провод ПВ-3 1х2,5 мм2 можно обжать в наконечнике с сечением посадочного гнезда от 1,5 до 2,5 мм2.
Как работать с обжимными клещами – важные нюансы
Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.
Если не выдерживается форма клемм
В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.
Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.
Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.
Скручивание многопроволочных жил перед обжимкой
Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами.
В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится. Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.
Цветовая маркировка гильз и матриц
Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей. Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.
Сварка
Самое качественное и безопасное соединение образует сварка медного провода. Сопротивление в месте контакта проводов не превышает показателя их стандартного сопротивления. Данный метод не требует много времени и считается относительно простым. При наличии минимальных навыков и познаний сварка медных проводов в домашних условиях вполне выполнима.
При проведении сварочных работ необходимо строго соблюдать все правила пожарной и электробезопасности. Во избежание ожогов и травм глаз следует обязательно применять средства индивидуальной защиты – специальную защитную одежду и рукавицы, сварочную маску либо очки.
Инструмент для обжима клемм
При монтаже клемм на кабель используется специальный обжимной инструмент, другое название пресс-клещи или кримпер от английского cлова crimper
Чтобы подобрать инструмент для обжима клемм, надо определиться с клеммами которые планируется использовать. Существует несколько разновидностей клемм по их монтажу на кабель:
Клеммы и втулки с изолированным трубчатым зажимом кабеля
Клеммы с лепестковым зажимом кабеля имеют два парных лепестка, одни короткие для зажима самого проводника, вторые длинные для зажима кабеля вместе с изоляцией. Для обжима клемм с лепестковым зажимом кабеля используют клещи с направляющими для лепестков, с помощью которых лепестки загибаются навстречу друг другу. Также клещи, как правило, рассчитаны на три типоразмера клемм, под разное сечение провода. Соответственно для качественного монтажа клемм, сечение кабеля должно совпадать с размером клеммы.
Перечень инструмента для монтажа лепестковых клемм:
- HT-230C/HT-236Chttps://www.brownbear.ru/goods/1330.html
- YY-78-319https://www.brownbear.ru/goods/16693.html
- HT-5532CLhttps://www.brownbear.ru/goods/30840.html
- YY-78-319https://www.brownbear.ru/goods/16693.html
- HT-5132CLhttps://www.brownbear.ru/goods/17281.html
- YYT-12https://www.brownbear.ru/goods/16696.html
Для обжима неизолированных цилиндрических клемм и втулок используются клещи с «V-образным» профилем обжима. Такие клещи продавливают стенку цилиндрической клеммы или втулки, тем самым создают надежное соединение клеммы с кабелем. Также для надежного соединения, сечение кабеля должно совпадать с размером клеммы. Для клемм под большое сечение кабеля используются более мощные клещи с длинными ручками.
Перечень инструмента для монтажа клемм без изоляции:
- HT-301N/HT-336N/HT-236Nhttps://www.brownbear.ru/goods/1335.html
- MT-504https://www.brownbear.ru/goods/1333.html
- LY-2045Dhttps://www.brownbear.ru/goods/12818.html
- KSTHX-50https://www.brownbear.ru/goods/12817.html
- YYT-9https://www.brownbear.ru/goods/16695.html
- YYR-509https://www.brownbear.ru/goods/16697.html
- YYR-510https://www.brownbear.ru/goods/16694.html
- YYR-512https://www.brownbear.ru/goods/16698.html
- HT-5135N1https://www.brownbear.ru/goods/17282.html
- HT-5120https://www.brownbear.ru/goods/17283.html
Для обжима изолированных клемм и втулок используют клещи с овальным профилем губок, чтобы при монтаже не повредить изоляцию. На губки обжимного инструмента наносятся цветные метки: красный, синий и желтый, которые соответствуют цвету изоляции клеммы. Обжим происходит поверх изоляции клеммы, монтаж получается аккуратным, прочным и уже сразу изолированным.
Перечень инструмента для монтажа клемм с изоляцией:
- HT-301H/HT-236H/HT-336Hhttps://www.brownbear.ru/goods/1327.html
- YAC-11https://www.brownbear.ru/goods/16684.html
- YY-78-320
