Ик-паяльник из автомобильного прикуривателя своими руками

Окончательная сборка паяльника с питанием от 12 В

Для финального этапа сборки понадобились ещё 2 куска тонкого термостойкого кембрика. Они были одеты на «усы» тонких медных жил, к которым присоединён нагревательный элемент. Свободные их концы были скручены с проводами, идущими от гнезда питания. Уже после я подумал, что неплохо было бы установить на ручке небольшой тумблер, который позволит отключать подачу напряжения на нагреватель, не вытаскивая блок питания из розетки или гнезда в рукоятке паяльника. Но это уже частности. Если кто-либо из читателей будет собирать такое устройство, стоит иметь в виду такую возможность.

Скручиваем провода максимально плотно – контакт должен быть хорошим

Мини-паяльник

Это еще одна простая схема. Таким инструментом можно работать с различными миниатюрными устройствами или деталями. С ним вы без труда сможете демонтировать и запаивать маленькие радиодетали и микроконтроллеры. Материалы для создания этого изделия есть у каждого мастера. Вы узнаете, как сделать паяльник, а затем сможете его без труда собрать из подручных материалов. Питание будет обеспечиваться от бытового трансформатора – подойдет любой от кадровой развертки старого телевизора. В качестве жала используется кусок 1,5-мм проволоки из меди. Отрезок 30 мм просто вставляется в нагревательный элемент.

Выбор паяльника

Чтобы правильно сделать выбор паяльника, нужно ясно представлять, для каких работ он будет применяться. Мощность до 40 Вт вполне достаточна для НП на 12 вольт, чтобы паять соединения радиокомпонентов.

При покупке паяльника надо проверить прочность и надёжность крепления ручки, корпуса и жала. Если нет возможности у продавца проверить плавку свинцово-оловянного припоя или температуру нагрева жала, то лучше отказаться от сомнительного приобретения.

Обратите внимание! Для пайки проводных соединений в автомобиле маломощный инструмент малопригоден. Большое сечение кабелей электрооборудования автомашины будет активно «отбирать» тепло у жала. Кроме того, применять НП в холодную погоду будет невозможно

Кроме того, применять НП в холодную погоду будет невозможно.

Сборка инфракрасного паяльника с применением дополнительных контактов

Сборку наконечника можно разделить на несколько этапов.

Надеваем контактную шайбу с большим центральным отверстием на шпильку спирали

Нужно обратить внимание, чтобы она легла лишь на заднюю платформу. Касаться шпильки она не должна.
Устанавливаем на место керамический изолятор, прижимая им медную шайбу.
Ставим вторую контактную шайбу и прижимаем её при помощи гайки.
Закручиваем на место пластмассовую ручку.

После этого останется только подключить получившийся инфракрасный паяльник к блоку питания, и можно начинать работу.

Устанавливаем первую контактную шайбуСтавим керамический изоляторТеперь очередь второй контактной шайбы и гайкиПоследний штрих – прикручиваем ручку паяльника

РадиоКот :: «Прикуяльник» или прикуриватель в роли паяльника

Добавить ссылку на обсуждение статьи на форумеРадиоКот >Лаборатория >Радиолюбительские технологии >

«Прикуяльник» или прикуриватель в роли паяльника

С днем рождения, котище. Расти, крепчай, и дорастай до Матёрого Котяры.Вспомню я пехоту и родную роту

и тебя за то что ты дал мне прикурить

Давай закурим товарищ по одной давай закурим товарищ мой (К.Шульженко)

То, что СМД компоненты стремительно наступают, никого уже убеждать не приходиться. Да и не просто наступают, а на горло. Я то для себя давно уже решил, что пора стремительно переходить на поверхностный монтаж. Это и красиво, и компактно, да и дешевле теперь уже. Микросхемы в ДИП корпусах дороже чем в планарных.

А многие современные чипы так и вовсе не выпускаются в ДИП исполнении. А ведь они весьма функциональны, и на требуют много «обвязки». Сказано — сделано. Начитался в интернете статей и начал обзаводиться инструментом. Тонкие припои, жидкие флюсы, тоненькие пинцетики, линзы, держалки, ну и т.д. И конечно же паяльная станция. Не есть дешевая агрегатина.

Решил сначало попаять обычным маленьким паяльником, только регулятор сделал простой. При определенной сноровке и прямых руках пайка получается весьма даже неплохо. Это запаивать получается неплохо, а вот выпаивать совсем даже наоборот. Начинается шаманство. Нитки, насадки, утюги, духовки, промышленные фены….. Способов немало. Как говорится: голь на выдумки хитра.

Сначало с этими неудобствами миришься, чертыхаясь, потом раздражаешься, потом материшься и звереешь (когда поотламываешь выводы так нужной тебе сейчас деталюшки). Помаялся, собрал немного денюжков, и прикупил паяльник и фен от китайской паяльной станции, а сам блок управления собрал по схеме замечательного парня из Пскова. Паяю, распаиваю, получаю удовольствие от процесса.

А тут как то знакомый радиолюбитель «фокус» показал: взял прикуриватель, открутил нагревательный элемент, прикрутил к нему провода, подключил к аккумулятору автомобильному, разобрал флешку, промазал ее канифолью жидкой, прогрел её этим прикуривателем и снял немаленький многоножковый чип. А в том что он его не перегрел и не спалил я уверен абсолютно.

Канифоль после этого процесса осталась на платке чистая и прозрачная, только немного потемнела. А кипеть она начинает где то около 250 градусов. Так что по ее состоянию можно судить о степени «вандализма» по отношению в выпаиваемым деталям. Зацепил меня этот «фокус». Это то, что называется — дёшево и сердито. Вот и решил немного поэкспериментировать с прикуривателем.

Взял схему простейшего ШИМ регулятора, мощный полевик, и соорудил простое дешевое устройство с регулируемой температурой на выходе. Получился такой себе гибрид прикуривателя-паяльника. блин. Результаты меня весьма порадовали. На мой взгляд, работать с ним много приятнее чем с феном. Попробуйте и вы.

Прикуриватель найти несложно, горстка недорогих деталей, немного удовольствия от процесса изготовления, и вы убедитесь как все просто и удобно. Вот небольшой ролик, как я выпаиваю и впаиваю деталюхи.

СХЕМА: А схем я перепробовал несколько. Начал с платы ШИМ на микроконтроллере. Сразу с замутом на будущее. Планировал сделать дистанционный контроль с использованием ИК термометра и обратную связь с поддержанием температуры в рабочей зоне. Но это все в будущем. Также сделал распространенную в интернете схему ШИМ регулятора на NE555 (или же отечественная 1006ВИ1). Но удачнее всех получилась схема ШИМ регулятора на UC3843. Вот она;

Почему удачнее? Диапазон регулировки коэффициента заполнения ШИМ от 0% до 100%. Кратко принцип работы: формируемое в микросхеме пилообразное напряжение, частота которого задается R1C1 через повторитель Q1 и делитель R3 поступает на внутренний компаратор, где сравнивается с постоянным напряжением, задаваемым делителем R5 R6 R7.

Необходимые материалы и инструменты для создания

Чтобы создать паяльник 12 вольт от прикуривателя, необходимые следующие вещи:

• вилка с электрическим шнуром для подключения к сети;
• изолирующие материалы (асбестовые прокладки, слюда или компоненты для создания изолирующего слоя из талька);
• прикуриватель, который будет служить нагревательным элементом;

Автомобильный прикуриватель

• материалы с изолирующими свойствами для создания рукояти;
• детали для создания кожуха;
• нихромовая проволока толщиной 0,2-0,5 мм.

Некоторые детали для всего этого можно взять из старого нерабочего паяльника, что будет очень удобно. Но это не всегда доступно. Если создается инфракрасный паяльник из прикуривателя своими руками, то часто можно увидеть, как практически все укомплектовано в стандартный корпус какой-либо модели инструмента, но нагревательным элементом выступает прикуриватель. Это никак не влияет на рабочие характеристики устройства, но паять им становится удобней.

Приступаем к изготовлению дополнительных деталей

Для дальнейшей работы понадобится листовая медь. На ней по шаблону, в качестве которого используется нагревательная спираль прикуривателя, очерчивается два круга, которые впоследствии нужно будет вырезать. Сделать это можно обычными ножницами. Чертить лучше всего шилом или надфилем. На меди такая отметка будет отчётливо видна.

Очерчиваем две окружности, используя спираль прикуривателя как шаблон

Однако вырезать следует не полную окружность. Необходимо оставить на ней «язычок», который выступит в роли контакта. Чем аккуратнее будет выполнена эта работа, тем эстетичнее будет смотреться инфракрасный паяльник, изготовленный своими руками.

Вот такие заготовки в количестве двух штук должны получиться

Доводка медных контактных колец

Несмотря на то, что заготовки получились совершенно одинаковыми, дальнейшая работа с ними будет немного отличаться. Отверстия в «язычках» делаются одинаковыми, в них должны свободно входить болтики, которые вместе с гайками будут играть роль контакторов – зажимов для провода.

Центральное отверстие одной из заготовок следует сделать большим. Его можно высверлить или вырубить при помощи острой отвёртки.

Первая медная шайба готова, можно переходить ко второй

Центральное отверстие второй заготовки должно быть чуть больше центральной шпильки, которая находится на нагревательной спирали прикуривателя по центру.

Вторая шайба – центральное отверстие значительно меньше, чем на первой

Остаётся только подобрать подходящие болтики с гайками и можно приступать к сборке наконечника нашего инфракрасного паяльника, или, как сказал один из моих знакомых – «фенозаменителя».

Подбираем подходящие болтики и начинаем сборку паяльника

Статья по теме:

Инфракрасная станция для пайки

Ремонтируя сложные схемы и материнские платы (особенно в которых имеют место компоненты BGA), потребуется инфракрасная станция. Китайская продукция отличилась очень низким качеством, а хорошая инфракрасная установка стоит довольно дорого. Выход очевиден: нет ничего сложного в том, чтобы собрать паяльный инструмент своими руками.

При сборке такого паяльного устройства можно вложиться в бюджет до 10 тыс. рублей. Несмотря на низкую себестоимость, станция отлично себя показала при проведении ремонтных работ, связанных с монтированием микросхем.

Описание конструкции

Устройство состоит из следующих компонентов:

• контроллер управления;
• подогрев нижнего типа;
• нагрев верхнего типа.

Контроллер должен быть 2-канального типа.

Первый канал подключается к термопаре или терморезистору платинового типа. Второй следует просто подключать к паре. Оба канала обладают автоматическими и ручными режимами. Первый допускает поддержку температур до 255 градусов при помощи обратных связей с термопарой или терморезистором.

Ручной режим позволяет производить настройки в диапазонах 99%. Память контроллера содержит четырнадцать различных типов термопрофилей: семь профилей свинцового типа и семь профилей для пайки без свинца.

Для припоя без свинца максимальные температуры профилей начинаются с 225°, и далее через каждые 5 до 250°.

В тех случаях, когда верхний нагревательный элемент попросту не справляется и нагрев обеспечить не удается, контроллерный элемент становится в режим «пауза» и ожидает нужную температуру. Это позволяет приспособить микросхему для нагревателей настолько слабых, что они не способны следовать за термопрофилями.

Контроллеры также используются, как регуляторы температуры паяльной станции, например, если необходима сушка или запекание паяльных масок. Такие устройства отлично подходят для поддержки температуры.

Необходимые материалы и инструменты

Чтобы самостоятельно собрать ИК-паяльник, необходимы следующие детали:

1. Прикуриватель из автомобиля. Как правило, он имеется у большей части автовладельцев, его также можно купить в магазине автозапчастей. Он должен быть на двенадцать вольт.
2. Провода для соединения. Если у вас их нет в наличии, большой ассортимент представлен в хозяйственных магазинах. Лучше остановиться на двужильных проводах. Провода с диаметром 2 с половиной миллиметра не подойдут для инфракрасного паяльника, потому что через них пойдёт сильный ток для того, чтобы нагревалась спираль. Не стоит брать провода с маленьким диаметром, они могут греться или плавиться.
3. Поливинилхлоридная изолента любого цвета, радующего глаз.
4. Кусок пластмассовой трубы, который будет корпусом. Превосходным решением станет кусок трубы с диаметром тридцать два миллиметра. Кроме того, может быть использован корпус от неработающего паяльника.
5. Аккумулятор или блок питания на двенадцать вольт.
6. Кнопка для того, чтобы включить инфракрасный паяльник. Её можно взять из устройства, которое есть дома, приобрести в магазине. Можно обойтись и без кнопки, однако следует учитывать, что тогда мы не будем иметь возможность управлять устройством по своему желанию.

Также нужны эти инструменты:

• ножовка, чтобы отрезать часть пластмассовой трубы;
• суперклей;
• плоскогубцы для того, чтобы открутить гайки на прикуривателе;
• паяльник с оловом и канифолью для того, чтобы соединить провода на кнопке.

Когда все составляющие приготовлены, можно приступать к изготовлению ИК-паяльника.

Как сделать своими руками

Из листовой меди вырезаются 2 круга, которые по размеру должны соответствовать нагревательному элементу прикуривателя. Эту операцию можно выполнить при помощи ножниц. Вырезаются окружности не полностью, в одном месте на каждой из них оставляется язычок, который будет играть роль контакта.

В язычках делаются отверстия для закрепления винтов с проводами. В одной из заготовок делается большое центральное отверстие, его можно высверлить или вырубить при помощи отвертки. На втором диске делается центральное отверстие по размеру чуть больше диаметра шпильки прикуривателя.

Для работы подбираются соответствующего размера винты с гайками, после чего можно приступать к сборке устройства.

Сборка конструкции приспособления проводится в несколько этапов:

1. Надевается контактная шайба с большим отверстием на шпильку спирали прикуривателя. При этом шайба не должна соприкасаться со шпилькой.
2. Устанавливается керамический изолятор, он прижимает медную шайбу.
3. Поверх изолятора устанавливается вторая медная пластина и прижимается при помощи гайки.
4. Последней устанавливается на место пластиковая ручка.

Получившаяся конструкция подключается к источнику питания с напряжением 12 В, после чего можно приступать к работе.

В качестве источника напряжения можно использовать готовый блок питания.

Чаще всего заводские трансформаторы не способны выдавать при 12 В необходимую силу тока. Это связано с тем, что они имеют встроенную автоматику, которая не позволяет им разгоняться до 7 А, предупреждая возникновение перегрева и выход устройства из строя. Максимальная выдача такого источника ограничивается 5 А.

В качестве более подходящего источника можно применять блок питания от старого компьютера. Для того чтобы подать напряжение на контакты ИК-паяльника, требуется знать распиновку. Для удобства использования на блок рекомендуется наклеить небольшие резиновые ножки, которые предупредят скольжение устройства и предохранят его от падения.

Характеристики и принцип работы

Бензогенератор своими руками

Рассмотреть характеристики паяльных станций можно, разделив способы пайки на две группы: свинцовая и бессвинцовая.

Устройства, относящиеся к первой группе, имеют в своей структуре модуль, который даёт возможность устанавливать необходимый температурный уровень жала. Такие модели изготовлены как аппараты, использующие для своей работы электричество, так и как станции на основе переменного магнитного поля (индукционного типа). Высокий уровень теплоотдачи и автоматический подбор мощности для отдельных элементов – основные преимущества индукционных станций.

Для выполнения бесконтактной пайки используется второй тип паяльных установок. Это станции, основанные на инфракрасном и термовоздушном воздействии на участок пайки.

Обобщая характеристики аппаратов, выделяют следующие параметры:

• материал нагревательного элемента: нихромовый или керамический;
• скорость нагрева;
• диапазон регулировки температуры;
• мощность установки;
• напряжение питания.

Также к основным конструктивным особенностям относятся форма, габариты и вес.

Необходимые материалы и инструменты для создания

Чтобы создать паяльник 12 вольт от прикуривателя, необходимые следующие вещи:

• вилка с электрическим шнуром для подключения к сети;
• изолирующие материалы (асбестовые прокладки, слюда или компоненты для создания изолирующего слоя из талька);
• прикуриватель, который будет служить нагревательным элементом;

Автомобильный прикуриватель

• материалы с изолирующими свойствами для создания рукояти;
• детали для создания кожуха;
• нихромовая проволока толщиной 0,2-0,5 мм.

Некоторые детали для всего этого можно взять из старого нерабочего паяльника, что будет очень удобно. Но это не всегда доступно. Если создается инфракрасный паяльник из прикуривателя своими руками, то часто можно увидеть, как практически все укомплектовано в стандартный корпус какой-либо модели инструмента, но нагревательным элементом выступает прикуриватель. Это никак не влияет на рабочие характеристики устройства, но паять им становится удобней.

Материалы и инструменты, необходимые для самостоятельной сборки низковольтного паяльника

Чтобы сделать паяльник своими руками в домашних условиях, вам потребуется подготовить определённый набор инструментов и материалов, в частности:

• Проволока из медного материала, диаметр поволоки 1,5 мм, длина – не более 40 мм.
• Фольга, желательно медная, размером 10*30 мм, можно чуть больше.
• Проволока нихромовая толщиной 0,2 мм, длина не более 350мм.
• Кусок жести или любая круглая металлическая труба (необходимо для изготовления конструкции кожуха), потребуется для нагревательного элемента.
• Силикатный клей или хорошее жидкое стекло.
• Для изготовления изолирующего слоя нужен тальк, который разбавлен силикатным клеем.
• Рукоятка, желательно из изолирующего материала пластика.
• Стандартный электрический шнур с вилкой.

Паяльник на 12 Вольт от прикуривателя

Кроме этого, создавая паяльник на 12 Вольт от прикуривателя своими руками, потребуются дополнительные предметы и вещи, без которых сборка прибора будет неполной:

• Постоянный источник тепла электрическая или газовая печь.
• Инструменты слесаря – пассатижи, кусачки, пинцет, надфиля, напильники.
• Нестандартное приспособление, чем то напоминающее маленький шпатель, желательно из дерева или прочной пластмассы.
• Ветошь, в процессе работы придётся много и часто удалять грязь.

В принципе, это основной набор материалов и инструментов, необходимые для того, чтобы сделать паяльник на 12 Вольт своими руками из резистора.

Паяльник из прикуривателя своими руками

Дата: 16.04.2018

• Статья
• Фото
• Видео

Самодельные паяльники пользуются достаточно большой популярностью среди любителей радиотехники. Во многих случаях их создают не с практической целью, чтобы превзойти магазинные аналоги, а чтобы получить дешевое и доступное изделие для пайки из подручных материалов. Паяльник из прикуривателя является одним из таких вариантов. Прикуриватель выступает здесь основным нагревательным элементом, поэтому из него получают низковольтные инструменты, подходящие для домашнего использования.

Данный нагревательный элемент является не самым распространенным подручным средством и в большинстве случаев он становится нужным элементом в салоне автомобиля. В то де время, если есть ненужная деталь, то из нее вполне можно сделать паяльник из прикуривателя своими руками. Для выпаивания микросхем и прочих несложных операций такие инструменты станут отличным вариантом.

Зачем может понадобиться

Инфракрасный паяльник позволит с легкостью проводить небольшой ремонт электронной аппаратуры в домашних условиях. Такая самоделка с использованием прикуривателя позволяет осуществлять выпаивание из плат малоразмерных деталей.

Самоделка позволяет аккуратно проводить демонтаж деталей на платах, когда вокруг выпаиваемого компонента расположено большое количество обвеса. Применение такого устройства дает возможность проводить ремонтные работы на разных платах без применения фена, который в процессе эксплуатации может потоком горячего воздуха повредить расположенные на плате по соседству радиокомпоненты.

Рекомендации

Таким образом, вы можете увидеть, что собрать ИК-паяльник из автомобильного прикуривателя совсем несложно, при этом затраты на запасные части тут минимальны – все выполняется из подручных средств. Сделать такое устройство способен даже новичок среди любителей радиотехники. Возможно, заводское оборудование этот прибор полностью и не заменит, но для выпаивания радиодеталей он вполне подойдет.

При достижении нужной температуры нагрева нужно направить его на место спайки, чтобы материалы начали плавиться. Не стоит направлять ИК-паяльник на кожу рук или какие-то легковоспламеняющиеся материалы. Помните, что разогретые детали могут стать причиной сильного ожога, – делайте всё очень аккуратно и внимательно.

В случае поломки прикуривателя его всегда можно заменить на новый, при этом переделывать полностью всю конструкцию уже не будет необходимости.

Как сделать паяльник из прикуривателя, смотрите далее.

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и, подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

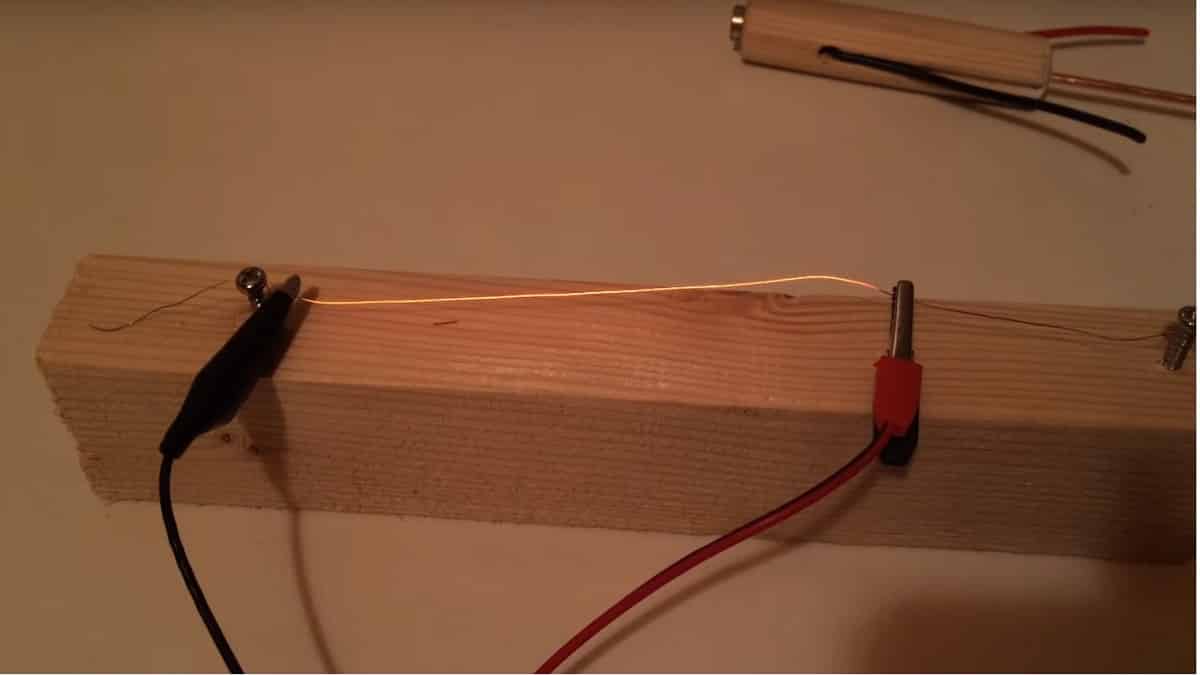

Рис. 4: определение нагрева опытным путем

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

• Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
• Электрическая дрель и сверла различного диаметра для высверливания отверстий.
• Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
• Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
• Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
• Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
• Блок питания на 12В, чтобы сделать мини паяльник.
• Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

• Просверлите в торце деревянной заготовки два несквозных отверстия – в одном из них будет размещаться жало, а другом разъем питания.

  Рис. 5: просверлите отверстия в торцах

• На уровне конца торцевого отверстия под разъем питания просверлите с двух боков отверстия меньшего диаметра. Лучше расположить их под наклоном, так как затем в них нужно будет протянуть питающие провода.

  Рис. 6: высверлите отверстия по бокам

• От просверленных отверстий для вывода проводников электрического тока до отверстия установки нагревательного стержня вырежьте углубления и поместите в них провода от разъема.

  Рис. 7: поместите провода от разъема

• Отрежьте из толстой медной проволоки, около 2,5мм в диаметре, заготовку под жало.
• При помощи алебастровой смеси установите нагревательный стержень для паяльника в отверстие и дождитесь засыхания раствора до плотного состояния. Как правило, это занимает всего пару минут.

  Рис. 8: зафиксируйте жало

• Наденьте на стержень кусок стеклотканевой изоляции и зафиксируйте при помощи скрутки медных проводов.
• Намотайте на стеклотканевую трубку нагревательную спираль и прикрепите ее к выводам.

  Рис. 9: намотайте нихромовую проволоку

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Рис. 10: готовый миниатюрный паяльник

Как сделать мощный паяльник из прикуривателя

Итак, в первую очередь нужно будет разобрать прикуриватель и снять с него все лишнее. Должна остаться только спираль и керамическая основа, в которую устанавливается нагревательный элемент.

Разборка прикуривателя дело несложное, и всего лишь потребуется выкрутить гайку, которой затянут болт, после чего избавиться от всего ненужного, как на картинках.

Затем необходимо будет подготовить небольшой кусок трубы, длиной 15 см, в которую можно было бы вставить прикуриватель. Просто отличным вариантом для этого, являются 32 пластиковая труба, в которую прикуриватель умещается чётко по размерам.

Для того чтобы установить кнопку, в трубе нужно сделать небольшое отверстие, ближе к краю, таким образом, чтобы можно было бы удобно включать самодельный паяльник, указательным пальцем во время работы.

Для заделки обратной стороны пластиковой трубы, там, где будет установлено гнездо под штекер, необходимо вырезать круг из пластиковой заглушки. Теперь остаётся собрать всю конструкцию воедино, и для этих целей понадобится паяльник, а также олово с канифолью.

Сначала нужно припаять четыре провода к кнопке, не забыв прозвонить её при помощи мультиметра, чтобы найти нужные нам контакты. При этом два провода от кнопки отводятся и подключаются к автомобильному прикуривателю, а два других, к гнезду для подключения штекера. Вся конструкция проверяется на работоспособность, и только после этого заклеивается при помощи супер клея или клеевого пистолета. Для подключения используем аккумулятор или подходящую батарею на 12 Вольт.

Вот таким образом, можно сделать мощный паяльник для пайки плат и не только. Лично у меня в гараже валялось без дела, аж пять старых прикуривателей, набралось их за десять лет, и, лежало без дела. Все остальные материалы, также нашлись очень быстро, никакого дефицита в них, абсолютно нет.

Делаем самодельный электропаяльник импульсного типа

Рассмотрим пошаговую инструкцию по самостоятельному изготовлению паяльника трансформаторного типа.

Подобрать подходящий трансформатор. Подойдет любой силовой от блока питания старой электронной техники мощностью 50-150 ватт.
Аккуратно разобрать его и снять обмотки

С вторичной можно не церемониться, а с первичной надо обойтись осторожно — она войдет в состав изделия.
Изготовить и поместить поверх первичной вторичную обмотку из медной шины сечением не менее 20 мм Достаточно одного витка, надо оставить концы шины длиной не менее 15 см.
Для изоляции следует использовать стеклоткань или термоусадочные трубки.
К концам шин на болтовых креплениях присоединить V- образный кусок медной проволоки толщиной 1,5-2 мм (подбирается опытным путем)
Из дерева или текстолита вырезать рукоятку, в ней закрепить кнопку включения. И трансформатор.
Подсоединить к первичной обмотке сетевой кабель через кнопку.

Самодельный электропаяльник импульсного типа

Такой импульсный паяльник, сделанный своими руками, по сравнению с заводскими образцами будет хоть и выглядеть невзрачно, зато работать — ничуть не хуже.

Паяльник из прикуривателя с регулировкой

Некоторое время назад в сети стали появлаться инфракрасные паяльники. Внимания не обращал, считая дорогим удовольствием. Но все же однажды ткнул на ссылку. Их полно разных. Например или вот это. Много разных вариантов. Купил прикуриватель, попробовал. Да. Работает. Есть проблемы с питанием, все же около 10 ампер, но вариант интересный. Первый прикуриватель проработал у меня минут десять. Искра, КЗ в нагревателе, ИБП в иной мир. При внимательном осмотре останков решил, что допустил ошибку в способе крепления прикуривателя — некоторые механические напряжения между чашкой и стержнем. А там в качестве изолятора нечто вроде слюды. Ну и при страшном перегреве при непрерывной работе происходит замыкание.Купил другой. Переделал конструкцию, чтобы минимизировать механические напряжения. Запитал от транса с напругой под нагрузкой около 9 вольт. Этот вариант тоже прекрасно отпаивал СМД компаненты аж минут 10. Но перегрелся транс и я отключил От греха. При повторном включении оказалось, что прикуриватель умер так же как и первый. Оплавленые участки нагревателя и т.д.

Вопросов у меня два.Не столь давно попадалась ссылка на прикуриватель с Али вроде, где нагреватель не открытая спираль, а навроде камфорки, с металлической поверхностью снаружи. Перелопатил свой журнал — нифига. или ссылка изменила содержание. В смысле слегка изменили товар. Кто сталкивался с подобными прикуривателями, будут ли они надежнее?

Второй вопрос. Может посоветуете нагревательный элемент, который будет вести себя лучше?В роликах упоминался прикуриватель от Волги. Видимо имелся в виду старый советский? Или не имеет значения откуда он?

Они все такие неживучие или мне так неповезло дважды? Первый я брал за 60 руб, второй за 150.

Сама работа с паяльником мне понравилась. Достаточно удобно и не жжет плату. Термофен я себе еще не сделал, мыслил инфракрасный как более простую альтернативу. А покупать его я не буду. Для меня это просто хобби. без практического выхлопа.

Первый снимок — конструкция паяльника кроме станины. Второй снимок — головка прикуривателя после 10-15 минут работы и гибели.

Добавлено (20.01.2017, 18:06)———————————————Немного добавлю. Особенно для тех, кто такие паяльники пробовал сам. Они реально могут длительно работать? Или авторы роликов и публикаций «забывают» упомянуть о проблемах с долговечностью?

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и, подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

• Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
• Электрическая дрель и сверла различного диаметра для высверливания отверстий.
• Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
• Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
• Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
• Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
• Блок питания на 12В, чтобы сделать мини паяльник.
• Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

• Просверлите в торце деревянной заготовки два несквозных отверстия – в одном из них будет размещаться жало, а другом разъем питания.
  Рис. 5: просверлите отверстия в торцах
• На уровне конца торцевого отверстия под разъем питания просверлите с двух боков отверстия меньшего диаметра. Лучше расположить их под наклоном, так как затем в них нужно будет протянуть питающие провода.
  Рис. 6: высверлите отверстия по бокам
• От просверленных отверстий для вывода проводников электрического тока до отверстия установки нагревательного стержня вырежьте углубления и поместите в них провода от разъема.
  Рис. 7: поместите провода от разъема
• Отрежьте из толстой медной проволоки, около 2,5мм в диаметре, заготовку под жало.
• При помощи алебастровой смеси установите нагревательный стержень для паяльника в отверстие и дождитесь засыхания раствора до плотного состояния. Как правило, это занимает всего пару минут.
  Рис. 8: зафиксируйте жало
• Наденьте на стержень кусок стеклотканевой изоляции и зафиксируйте при помощи скрутки медных проводов.
• Намотайте на стеклотканевую трубку нагревательную спираль и прикрепите ее к выводам.
  Рис. 9: намотайте нихромовую проволоку

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Похожие записи:

Как правильно и под каким углом заточить диск циркулярной пилы Литье алюминия Таблетки с «щупальцами» Самодельный пистолет из дерева Как сделать обложку своими руками: как изготовить переплет быстро и просто для различных форматов (110 фото) Назначение контроллера для электровелосипеда, устройство, принцип работы
