Печь № 2
Из распиленной на две части чугунной ванны можно сделать топочную камеру для банной печи. Понадобится одна половина, вторую можно использовать для камина.
- Обустраиваем фундамент.
- Устанавливаем половинку ванны вверх куполом. Обрезанный край вставляется в стену, откуда будет производиться топка. Оставшаяся часть ванны остаётся в парной.
Процесс строительства печи из половины чугунной ванны
- Закладываем отверстие кирпичной стенкой, в которую встраиваем дверцы топочной камеры и поддувала.
- Теперь по периметру ванны выстраиваем кирпичную стену вровень с ванной. Расстояние от ванной до стены принимаем от 8 до 15 см.
- Пространство между чугунной ёмкостью и кирпичной стеной заполняем камнями после полного высыхания кирпичной кладки. Камни будут нагреваться и давать жар.
Оставшуюся половину можно использовать для возведения камина. Чугун с лёгкостью выдержит кирпичную кладку, если облицевать камин арочным сводом. Причём для этого не нужно изготавливать сложный шаблон из фанеры. Передняя часть оформляется порталом. Выводится дымоход. Можно сделать камин закрытым, установив на топливник прозрачную дверцу, и любоваться пламенем.
Требующиеся материалы и инструменты
Для строительства садовой печи понадобятся:
- сама ванна, она может быть и стальной, но лучше — чугунной;
- болгарка;
- обрезные круги для резки металла;
- круги для шлифовки;
- лист металла толщиной 5 мм и больше;
- дрель;
- болты;
- жаростойкий герметик;
- сантиметровая лента или рулетка;
- карандаш или маркер;
- сварочный аппарат;
- труба для дымохода;
- колосники;
- кирпичи;
- глина;
- песок.
Сделать печь из чугунной ванны гораздо дешевле и выгоднее, чем покупать новую
Что качается чугуна, то конструкцию из него с помощью сварки собрать проблематично. Конечно, существуют электроды для работы с этим металлом, но тогда самодельная конструкция существенно вырастет в стоимости.
Чугунную печь лучше собирать с помощью болтов. Благо, чугун поддается сверлению, если производить его на невысоких оборотах хорошо заточенным сверлом.
Нужно сказать, что резьбовой крепеж понадобится и для сборки печки из стали.
Для работы понадобятся:
- шлифмашинка;
- дрель;
- сварочный аппарат;
- разметочный инструмент.
Нужно приготовить следующие материалы:
- стальную трубу с внутренним диаметром не менее 100 мм;
- листовую сталь толщиной не менее 4 мм;
- болты с гайками;
- стальные стержни или арматуру сечением не менее 14 мм.
Может пригодиться печной герметик, а для сборки чугунной печки нужно приготовить стальные уголки. Это базовый набор материалов. Для усовершенствования конструкции можно добавить:
- цементно-песчаную смесь;
- базальтовую вату или асбополотно;
- стальную кладочную решетку или проволоку;
- печные кирпичи.
- Вначале нужно точно отметить линию, по которой ванна будет разделена на 2 половины.
- После этого емкость разрезается шлифмашинкой.
- Для печки нужно сделать легкий армированный фундамент, залив его бетоном с пропорциями цемента, песка и щебня 1 : 3 : 4. Из него следует выпустить 4 стержня.
- Нижнюю часть старой ванны нужно поставить на стержни, выровнять и зафиксировать сваркой или иным способом.
- Нужно взять стальной лист, положить между обеими половинами емкости, сделать на нем разметку и вырезать его вдоль нанесенной линии. Лист стали будет разделять печку на топку и духовку.
- Ближе к задней стенке в верхней части ванны следует вырезать отверстие для дымохода. Такое же отверстие делается в стальном листе.
- К перегородке приваривается труба высотой, несколько большей, чем расстояние от пола духовки до ее потолка.
- Теперь нужно собрать обе половины вместе с перегородкой, слегка прихватить края конструкции сваркой и обварить трубу.
- Следующий шаг — высверливание отверстий для стягивающего крепежа по периметру и установка болтов.
- После стягивания половинок приваривается внешняя часть дымохода.
- Из арматуры нужно сделать колосники.
- Из листовой стали вырезается фронтальная часть печки с отверстиями для устья печи и топки .
- Устанавливаются дверки. В дверке топки высверливаются отверстия для подачи к дровам воздуха.Желательно, чтобы нижняя часть проема была на одном уровне с дном печи, тогда ее будет легче очищать от золы.
Между дном ванны и кирпичной стенкой для теплоизоляции можно заложить базальтовую вату или засыпать глину. Сверху кладки устраиваются каменные или бетонные полки для посуды, которые, кроме того, будут защищать кирпичи от осадков. Полку можно сделать, вырезав из стального листа перегородку с периметром, большим, чем размеры печки.
Печь из чугунной старой ванны собирается с помощью резьбового крепежа. Отверстия в ней сверлятся не только по периметру перегородки и обеих половин, но и у лицевого края. К нему крепятся уголки с отверстиями, к которым будет прикручена фронтальная часть печи.
Обратите внимание
Отверстие для перелива можно заглушить стальным блином с приваренным к нему болтом. Зазоры между трубой и днищем, стенками и фронтальной частью заделываются печным герметиком.
Печь из старой ванны можно доделать, усилив теплоизоляцию верхней части. Она обкладывается базальтовой ватой или асбополотном и накрывается сеткой из проволоки или кладочной решеткой.
Затем из кирпича строятся стенки вдоль боковин и тыльной части печи. Пространство между ними и ванной заполняется песком или глиной.
Крышу конструкции можно сделать из листовой стали или профилированного листа.
Подготовка материалов и инструментов
Чтобы создать такую чудо-печь из ванны, нужно подготовить:
- угловую шлифовальную машину (болгарку);
- 2–3 круга по металлу толщиной не менее 1 мм, диаметром 12,5 см;
- электродрель;
- сверла по металлу диаметром 9, 11 мм;
- круги для шлифования;
- напильники;
- молоток;
- уровень;
- строительный пистолет (для нанесения герметика);
- отвес;
- шпатель;
- мастерок.
Материалы, которые вам понадобятся:
- железный или стальной лист 5 мм;
- огнеупорный красный кирпич;
- колосниковая решетка;
- герметик;
- сетка-рабица;
- глина;
- песок;
- металлический уголок;
- болты с гайками, шайбами;
- труба для дымохода диаметром 12 см.
Что касается транспортировки ванны на дачу, то самым сложным было донести её до прицепа. Чугун невероятно тяжёл и обладает магическим свойством: набирать массу с каждым сделанным шагом. Но кое-как с товарищами мы, всё-таки, уложили «бегемота» в подготовленное транспортное средство и я доставил его на место дальнейших работ.
Разрезать ванну лучше заранее ещё в квартире
Инструменты
| Название | Назначение |
| Угловая шлифовальная машинка для работы с кругами диаметром 230 мм | Использование отрезных и шлифовальных кругов |
| Отрезные круги для работы с металлом | Резка чугуна |
| Шлифовальные круги | Шлифовка острых краёв срезов |
| Электрическая дрель | Сверление необходимых под болты отверстий |
| Кельма | Осуществление кладочных работ |
| Монтажный пистолет | Использование тюбика с герметиком |
| Ватерпас | Контроль горизонтали и вертикали создаваемой конструкции |
| Молоток | Многопрофильное |
Работать придётся не только с металлом
Болгарка с достоинством перенесёт все нагрузки в битве с чугуном
Материалы
| Название | Назначение |
| Металлический лист пятимиллиметровой толщины | Разделение камер |
| Кирпич | Создание надёжного основания для печи |
| Колосниковая решётка | Обустройство топочной камеры |
| Глина и песок | Замес кладочной смеси |
| Герметик жаростойкого типа | Герметизация стыков |
| Болты и гайки | Соединение элементов конструкции |
| Металлическая труба сечением 110-120 мм | Создание дымохода |
Пример стальной трубы диаметром 110 мм подходящей для изготовления дымохода
Примеры защитной экипировки
Альтернативные модификации
На самом деле это даже скорее не модификации, а, наоборот, несколько урезанные варианты, которые теме не менее могут также очень пригодиться в хозяйстве. Даже более того, их оба можно реализовать из одной посудины:
- Вот, например, как сделать с чугунной печь-гриль ванны? Ведь жареное мясо, приготовленное на открытом огне – это просто потрясающе. Для этого достаточно будет:
-
- Взять ту половину ванны, которая без сливного отверстия, и приделать к обрезанному краю ещё одну пару ножек для стабильности конструкции;
- Сверху положить подходящую по размерам решётку. Её совсем необязательно фиксировать «намертво», наоборот, съёмный вариант более удобен в эксплуатации и уходе;
- Всё, через открытый фасад добавляете дрова или убираете угли, сверху накладываете свинину, баранину или курятину, а теплоёмкий чугун помогает создать нужную для жарки температуру;
- Для бани из чугунной ёмкости также можно сделать эффективную печку:
-
- Укладываете ванну вверх дном так, чтобы основная её часть оказалась в парной на заранее подготовленном бетонном основании, а разрез вышел в соседнее помещение;
- Внутри устанавливаете с помощью уголков колосниковую решётку, а фасад закрываете металлическим листом, оборудованным дверками для топки и поддувала;
- Монтируете дымоходную трубу с выходом за территорию бани. Можно сначала вварить небольшой горизонтальный патрубок в фасадную часть, а затем с помощью колена вертикально вывести дымоход на крышу;
- В парильне же возводите кирпичную стену вокруг ёмкости из чугуна на расстоянии 10 см и высотой с сам резервуар;
Процесс установки печки-каменки из чугунной старой купели
Промежуток между кирпичами и ванной заполняете камнями, которые при нагреве будут давать необходимое тепло.
Как своими руками изготовить чугунную печь из старой ванны?
После выполнения подготовительных работ доставьте разрезанную ванну на место установки, и можете приступать к возведению задуманной конструкции.
Выполните изготовление по данной технологии:
На то место, где будет установлена выполненная печка из чугунной ванны своими руками, обустройте фундамент.
Нижнюю часть ванны установите на просушенный фундамент. Если вы хотите, чтобы она располагалась выше, то приподнимите ее с помощью опор и закрепите на бетонный раствор. Пока основание будет укрепляться и высыхать, займитесь изготовлением других деталей. Можно выполнить печь в двух вариациях, и тут каждый сам решает, на чем остановиться. В первом случае ее фасад оформляется полностью металлическими стенками, во втором — поддувало и топка закрываются стенкой из кирпича, куда встраиваются металлические или чугунные дверцы. На стенках нижнего полуцилиндра закрепите кронштейны для монтажа колосниковой решетки. Он нужен для разделения поддувала и топки, поэтому лучше его немного приподнять над дном ванны на 15 см. Закрепите металлические уголки на размеченные стенки изделия, уложите на них колосник. Вырежьте металлический лист, чтобы перекрыть им нижний отдел топки
Затем в чугуне вырежьте отверстие для дымоходной трубы по намеченному контуру окружности, сначала небольшие отверстия, затем — осторожно объедините их болгаркой, полученный проем напильником доведите до необходимой конфигурации. Топочную часть промажьте огнестойким герметиком, перекройте металлическим листом с вмонтированной в него дымоходной трубой
Сверху на лист установите вторую часть ванны с отверстием для трубы
Ее также перед монтажом обработайте герметиком. В результате — верхнюю часть вы наденете на патрубок, нарастите дымоход до нужной высоты. Скрутите обе части ванны и металлический лист, расположенный между ними посредством болтов диаметром 10 мм. Предварительно в бортиках ванны просверлите сквозные отверстия с шагом 15-20 см, потом через них скрепите все элементы в единую конструкцию. Разделите колосниковой решеткой поддувальную и топочную камеру. Уложите колосник на подготовленные уголки на стенках. Переходите к кладочным работам. Стенки будут располагаться с трех сторон будущей конструкции, то есть сзади и по бокам, либо по всему периметру камер. Первым делом размечаются линии кладки по фундаменту, и только потом выводят стены. Если вы решили закрыть с фасадной стороны топку и поддувало кирпичной стеной, то установите поддувальную дверцу в стенку не ниже уровня дна ванны, а топочную немного выше колосниковой решетки. Стенки сложите до уровня варочной камеры, расширьте их внутрь, чтобы кирпич плотнее прилегал к внешней стороне конструкции.
- Как только вся нижняя часть будет одета в кирпичную кладку, переходите к утеплению варочной камеры. Чтобы создать шубу, лучше использовать глиняный раствор, обладающий низкой теплопроводностью. Подготовьте смесь, добавьте в нее немного песка, после его высыхания добавьте в него известь. Оставьте его, чтобы он настоялся.
- Обтяните варочный отдел металлической сеткой, прикрепите ее к кирпичной кладке по бокам и с задней части. Сверху на нее нанесите раствор в два слоя, чтобы толщина утеплительной шубы в результате составила 5-7 см.
- Теперь пора позаботиться об эстетическом виде печи, ведь она должна не только исполнять свои основные функции, но и украшать ваш участок. Можно обложить ее керамической плиткой в виде мозаики, только для этого придется предварительно разбить ее на мелкие кусочки. Укладку производите с помощью специального жаростойкого состава.
Изготовление печи из старой ванны своими руками: пошаговая инструкция
Итак, давайте рассмотрим, как можно самостоятельно сделать печь из чугунной ванны.
Для загородного дома можно изготовить печь из старой чугунной ванны, которая по своей прочности и сроку службы не будет уступать моделям с завода
Сначала сооружаем фундамент.
- Используя шнур и колья, размечаем фундамент.
- Роем траншею, глубина которой не должна быть меньше 50 см. Кладём на дно слои песка и щебёнки, после чего тщательно утрамбовываем их.
- Сверху песчано-гравийной подушки кладём гидроизоляционный слой, как правило, представляющий собой полиэтилен.
- Чтобы поднять основание фундамента, в центре сооружаем опалубку. Обычно строится общая опалубка, а заливка производится на высоту не меньше 30 см.
- Проводится армирование свободного объёма и его заливка раствором цемента и песка (1 часть цемента на 3 части песка). Заполнить объём можно также кирпичной кладкой.
- После заливки фундамента он обязательно должен застыть.
Теперь пришло время конструировать саму печку.
С этой целью выполняем следующие действия:
Разрезаем чугунную ванну поперёк
Делать это нужно осторожно, поскольку чугун очень хрупкий. Если движения будут неаккуратными, резкими, можно повредить ванну так, что для последующей работы она станет непригодной
Берём половину разрезанной ванны, после чего устанавливаем её сверху, причём таким образом, чтобы получилась конструкция, которая была похожа на капсулу со срезом. Далее для работы будет нужен лист металла толщиной более 5 мм
Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).
В листе металла надо предусмотреть отверстие для дымохода, находящееся поблизости от задней стенки. Начинается дымоход от нижней камеры, а затем идёт через всю печку.
К металлическому листу дымоход прикрепляется с использованием сварки.
Устанавливаем заготовку печки на кирпичи
Чтобы конструкция не упала, очень важно её выровнять. Перед тем как начинать сваривать, чугун рекомендуют чуть нагреть (к примеру, материал станет намного податливее, если протопить дрова в камере)
В нижней камере переднюю часть закрываем металлическим листом, делая в нём перед этим отверстие большого диаметра (через это отверстие в камеру будут подкидывать дрова). Делаем дверцы камер для топки и для приготовления пищи.
Ну вот, простая и довольно функциональная печка готова. Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна.
Печь для бани из старой ванны
Ванна из чугуна может стать основой хорошей кухонной печи. Однако из неё вполне можно изготовить и отличную банную печку, причём своими руками.
Чугун является экологически чистым материалом, поэтому при нагреве никаких вредных веществ не выделяется
Постройка бани и оборудование печки в ней потребует определённых умений, так что перед строительством есть смысл посоветоваться с профессионалом.
К банным печам предъявляются определённые требования:
- У всех подобных печей должно быть достаточно мощности (тепловой), также они должны обладать большим диапазоном её регулировки.
- Чтобы менять режим тепла и влаги, устройство оборудуются тепловым аккумулятором и парогенератором.
- У печей должна быть возможность регулировки конвенции.
Итак, из повидавшей виды чугунной ванны можно сделать простую двухъярусную банную печь, которая соответствует всем требованиям, перечисленным выше. Нижний ярус печки — это одна половина ванны, которая срезом обращена к стене, а кверху — выпуклой частью. Вся конструкция снаружи должна быть обложена кирпичом. Требуемая парогенерация обеспечивается благодаря камням, которые покрывают часть «ванны-печи». Аккумуляция тепла происходит в верхней камере.
Источники
- https://sandizain.ru/na-dache/pech-iz-chugunnoj-vanny.html
- https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-dachi/iz-vanni.html
- https://pechnoy.guru/pechi/proekty/pech-iz-chugunnoj-vanny.html
- https://serviceyard.net/sovetyi/pechka-iz-vannyi-svoimi-rukami.html
- http://BesedkiBest.ru/pechi/pech-iz-chugunnoy-vanny.html
- http://SdelaiKamin.ru/metallicheskie-pechi/pech-iz-vanny
- https://stroy-banya.com/delaem_pech/pech-iz-staroy-vanny-svoimi-rukami.html
Печь для бани из чугунной ванны: как ее сделать своими руками?
Соорудить банную печь значительно сложнее, чем установить на участке обычную садовую. Ведь она должна быть не только эффективной, но и безопасной. Поэтому нужно ответственно подойти к установке печки в помещении. А чтобы быстрее сориентироваться в процессе необходимых действий, можно посмотреть фото или ознакомиться с соответствующим видео материалом.
Внимание! Строительство банной и любой другой печи требует соблюдение правил пожарной безопасности. Для ее правильного оборудования нужно обладать хотя бы минимальными знаниями и опытом
Лучше даже перед началом работ предварительно проконсультироваться по этому вопросу со специалистом, выяснив все тонкости и нюансы.
Печное сооружение в помещении бани должно соответствовать следующим параметрам:
- достаточная тепловая мощность с возможностью ее изменения;
- способность к накапливанию тепла и производству пара;
- возможность регулировать конвекционные потоки.
Для строительства печи подойдет чугунная ванна стандартных размеров После распила ванны можно приступать к постройке печного сооружения. При этом можно использовать только одну половинку чугунной емкости для оборудования топочного отделения. Но делают банные печи и из двух частей ванны. Вторая половина может пойти на сооружение каменки или для пристройки отсека для нагрева воды.
Любящие мастерить все своими руками могут построить самостоятельно такую необычную банную печь. Для этого необходимо:
- Залить фундамент для печного сооружения из бетонного раствора с наполнителем или без такового. В качестве наполнителя можно использовать, к примеру, битый кирпич.
- Уложить на фундамент половину разрезанной ванны выгнутой частью вверх. Разрезом чугунную емкость нужно встроить в стену с выносом в другое помещение, откуда будет производиться топка печи. С этой стороны отверстие перекрывают кирпичной стеной и устанавливают в ней топочную и поддувальную дверцу.
- Вокруг установленной половины ванны на расстоянии около 10-ти см тоже возводят стены из красного кирпича, равные по высоте чугунной емкости. Образовавшееся пространство заполняют камнями, которые при протапливании будут нагреваться, отдавая затем тепло в парную.
Строительство печи Достаточно простую банную печь можно соорудить и в два яруса. Тепло будет аккумулироваться в верхней камере. Принцип действия такой: газ, проходя через ванну, прогревает камни, идет до противоположной стороны, потом направляется вниз, а затем наверх, после чего происходит его выход из трубы.
Такое нестандартное решение, как печь для бани из старой ванны, является не только оригинальным, но и довольно простым. Ее постройка не требует использования каких-либо особых материалов. Печная конструкция, изготовленная самостоятельно, прослужит так же долго, как и покупное изделие. К тому же этот вариант требует значительно меньшего вложения средств, чем приобретение печи уже в готовом виде.
Изготовление печи из старой ванны своими руками: пошаговая инструкция
Итак, давайте рассмотрим, как можно самостоятельно сделать печь из чугунной ванны.
Для загородного дома можно изготовить печь из старой чугунной ванны, которая по своей прочности и сроку службы не будет уступать моделям с завода
Сначала сооружаем фундамент.
- Используя шнур и колья, размечаем фундамент.
- Роем траншею, глубина которой не должна быть меньше 50 см. Кладём на дно слои песка и щебёнки, после чего тщательно утрамбовываем их.
- Сверху песчано-гравийной подушки кладём гидроизоляционный слой, как правило, представляющий собой полиэтилен.
- Чтобы поднять основание фундамента, в центре сооружаем опалубку. Обычно строится общая опалубка, а заливка производится на высоту не меньше 30 см.
- Проводится армирование свободного объёма и его заливка раствором цемента и песка (1 часть цемента на 3 части песка). Заполнить объём можно также кирпичной кладкой.
- После заливки фундамента он обязательно должен застыть.
Теперь пришло время конструировать саму печку.
С этой целью выполняем следующие действия:
Разрезаем чугунную ванну поперёк
Делать это нужно осторожно, поскольку чугун очень хрупкий. Если движения будут неаккуратными, резкими, можно повредить ванну так, что для последующей работы она станет непригодной.
Берём половину разрезанной ванны, после чего устанавливаем её сверху, причём таким образом, чтобы получилась конструкция, которая была похожа на капсулу со срезом.
Далее для работы будет нужен лист металла толщиной более 5 мм. Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).
Для конструкции понадобятся две половины ванны и металлический лист, который необходим, чтобы нижнюю часть отделить от верхней (зону для топлива от места, где приготавливается пища).
В листе металла надо предусмотреть отверстие для дымохода, находящееся поблизости от задней стенки. Начинается дымоход от нижней камеры, а затем идёт через всю печку.
К металлическому листу дымоход прикрепляется с использованием сварки.
Устанавливаем заготовку печки на кирпичи
Чтобы конструкция не упала, очень важно её выровнять. Перед тем как начинать сваривать, чугун рекомендуют чуть нагреть (к примеру, материал станет намного податливее, если протопить дрова в камере).
В нижней камере переднюю часть закрываем металлическим листом, делая в нём перед этим отверстие большого диаметра (через это отверстие в камеру будут подкидывать дрова).
Делаем дверцы камер для топки и для приготовления пищи.. Ну вот, простая и довольно функциональная печка готова
Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна
Ну вот, простая и довольно функциональная печка готова. Остаётся самая малость: декоративно оформить конструкцию, сделав её украшением двора. Печь можно разрисовать, допустим, в народном стиле. Никто даже и не подумает, что для изготовления изделия использована чугунная ванна.
Печь для бани из старой ванны
Ванна из чугуна может стать основой хорошей кухонной печи. Однако из неё вполне можно изготовить и отличную банную печку, причём своими руками.
Чугун является экологически чистым материалом, поэтому при нагреве никаких вредных веществ не выделяется
Постройка бани и оборудование печки в ней потребует определённых умений, так что перед строительством есть смысл посоветоваться с профессионалом.
К банным печам предъявляются определённые требования:
- У всех подобных печей должно быть достаточно мощности (тепловой), также они должны обладать большим диапазоном её регулировки.
- Чтобы менять режим тепла и влаги, устройство оборудуются тепловым аккумулятором и парогенератором.
- У печей должна быть возможность регулировки конвенции.
Итак, из повидавшей виды чугунной ванны можно сделать простую двухъярусную банную печь, которая соответствует всем требованиям, перечисленным выше. Нижний ярус печки — это одна половина ванны, которая срезом обращена к стене, а кверху — выпуклой частью. Вся конструкция снаружи должна быть обложена кирпичом. Требуемая парогенерация обеспечивается благодаря камням, которые покрывают часть «ванны-печи». Аккумуляция тепла происходит в верхней камере.
Фундамент для печи
Вид фундамента зависит от общего веса печи:
- для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
- для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.
Строить печь можно только на прочном и жаростойком основании Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.
Как сделать печь из ванны?
В первую очередь потребуется тщательный план-схема, которая позволит выполнить разрезы и распилы в нужных местах. Помните, что дополнительные отверстия можно будет выполнить уже и после установки части ванны на каменное основание, но скрыть уже сделанный разрез не получится.
Подготовка материалов
Перед началом работ следует заранее подготовить всё необходимое, чтобы в будущем не тратить драгоценное время. Нередко недостача обнаруживается в самый неподходящий момент, что становится причиной многочисленных проблем и ошибок.
Таким образом, примерный список требуемых материалов выглядит следующим образом:
- Собственно ванна;
- Листовая сталь толщиной не менее 6 мм;
- Кирпичи для кладки и бетонная смесь;
- Колосниковая решетка;
- Отделочный материал;
- Герметик и прочие изоляционные смеси;
- Крепежные элементы;
- Дымоходная труба.
Если желаете избежать проблем с недостатком материала, то заранее тщательно продумайте все этапы работы и определите, что потребуется. Вы потратите некоторое время перед началом работ, однако в будущем оно многократно окупится.
Необходимые инструменты
Помимо материалов потребуется и целый ряд инструментов, которые не всегда найдутся в каждом доме. В первую очередь следует убедиться, что в наличие есть болгарка с дисками различного диаметра и жесткости.
Помните, что потребуется работать с чугуном, сталью и некоторыми другими сплавами, поэтому выбор режущих инструментов должен быть достаточно велик. В обязательном порядке потребуется напильник для точной «подгонки» поверхностей друг к другу.
Убедитесь, что в Вашем наборе также присутствует электрическая дрель, строительный уровень, отвесы и прочий строительный инструментарий. Все это пригодиться на разных этапах работ, поэтому должно быть всегда под рукой.
Также пригодиться сварочный аппарат, поэтому следует найти его заранее. Если нет чего-либо, то не стоит тот час же покупать это. Можно занять инструмент у друзей или соседей или поискать услуги в Вашем регионе по аренде строительного инструмента. Все это многократно снизит затраты на строительство печи из ванны.
Резка чугунной ванны (купели)
Рекомендуется выполнять данный этап работ на открытом пространстве, так как осколки и пыль при выполнении разреза может повредить окружающие предметы. Используйте защитную одежду, маску и очки, чтобы предупредить развитие травмы.
Разрез для создания печи из чугунной ванны следует выполнять строго по середине.
Для многих эта задача кажется крайне сложной, однако при наличии сноровки в работе с болгаркой все получится. В первую очередь необходимо произвести распил в 2-3 мм по всему периметру ванны для разделения эмали. Если этот шаг не будет сделан, то существенно повышается шанс появления сколов на поверхности.
Сам чугун следует разрезать постепенно, совершая разрезы длиной 100-120 мм. Внимательно следите за тем, чтобы диск пилы не перегревался, так как под действием трения и высоких температур он может разломаться и нанести травмы. Для того, чтобы предупредить шатание ванны, следует перевернуть ее верхом вниз.
Это интересно: Укрепление фундамента частного дома — рассмотрим досконально
Этап №2: монтажные работы
Теперь пришло время из старой своими руками разрезанной ванны собрать настоящую печь. Эту часть работ я в свою очередь условно разделю на три фазы:
Закладка фундамента
Выше я уже упоминал о том, что чугунная купель очень-очень тяжёлая, так вот сооружаемая конструкция будет ещё тяжелее. Следовательно, без надёжного основания у неё будут постоянно происходить усадочные процессы, которые приведут к деформации корпуса, что абсолютно неприемлемо. Поэтому сборку я начал с заливки надёжного фундамента:
-
Вырыл своими руками с помощью лопаты котлован
площадью, немного превосходящей будущую печь, и глубиной 300 мм;
- Затем засыпал дно десятисантиметровым слоем песка, перемешанного со щебнем;
- По периметру выставил опалубку из досок
; - Внутри установил арматуру;
-
Замешал бетонный раствор
из гравия, песка и цемента в пропорциях 5:3:1;
- Заполнил получившейся смесью подготовленное углубление.
По-хорошему фундамент залить стоит ещё задолго даже до демонтажа старой ванны, так как ему потребуется время на схватывание. Но у меня этот момент вышел непродуманным, и поэтому в моей деятельности, направленной на изготовление печи, произошёл перерыв.
Сборка печи
По мере твердения фундамента я перешёл к сборке двух половинок ванны в нечто более практичное и функциональное:
-
Вырезал из подготовленного металла лист
, который сможет полностью перекрыть собой пол купели;
- Проделал ближе к задней стенке будущей конструкции отверстие и приварил к нему полуметровый кусок заготовленной трубы;
- Одну из половинок резервуара установил на фундамент;
- Затем нанёс на её края жаростойкий герметик
, используя монтажный пистолет, и сверху расположил собранный лист с частью вмонтированного дымохода;
- Далее взялся за проделывание отверстия под дымоход
во второй половинке чугунной ёмкости. Здесь работа выдалась более тяжёлой, чем аналогичные манипуляции со стальным полотном, поэтому опишу их более подробно:
-
- Нанёс разметку в соответствие с сечением дымоходной трубы вокруг слива. Конечно же, её нужно отмечать в первую очередь там, где будет проходить , просто я изначально для большего удобства подстраивал все элементы конструкции так, чтобы эти точки совпали;
- Просверлил по намеченному контуру множество отверстий;
- Аккуратно, снова-таки, не спеша дорезал оставшиеся перемычки болгаркой;
- Края получившегося проёма тщательно обработал напильником, доведя до нужного состояния;
- Нанёс герметик по периметру листа, закрывающего уже установленную часть печи, и, надев на трубу вторую половину ванны, закрыл ею конструкцию;
- Верх дымохода нарастил до метровой высоты;
- Выступающие по периметру бортики, включающие и стальную прослойку промежуточного листа, просверлил с помощью дрели
сверлом, диаметр которого равен 10 мм;
- В получившиеся отверстия продел соответствующие им болты
, а сверху накрутил на них гайки с шайбами. Крепко затянул каждое соединение;
- Для нижнего топочного отсека подобрал колосниковую решётку
таким образом, чтобы она плотно стала между стенок, и до дна при этом оставалось ещё 150 мм. Если же у вас будут проблемы с объектом подходящего размера, то приварите по бокам металлические уголки;
Оформление периметра и фасада
В том состоянии, которое у печи имелось после окончания её сборки, она отдавала слишком много тепловой энергии окружающей среде, выглядела не эстетично и представляла собой несколько шаткую конструкцию. Поэтому я сделал следующее:
-
Замешал раствор из цемента и песка
, используя соотношение один к трём. Использовал для этого дрель в тандеме со специальной насадкой в виде венчика;
-
Возвёл сзади и по бокам печи кирпичные стенки
. Кирпич обладает низкой теплопроводностью, следовательно, теперь большее количество тепла будет идти вверх к готовящимся блюдам;

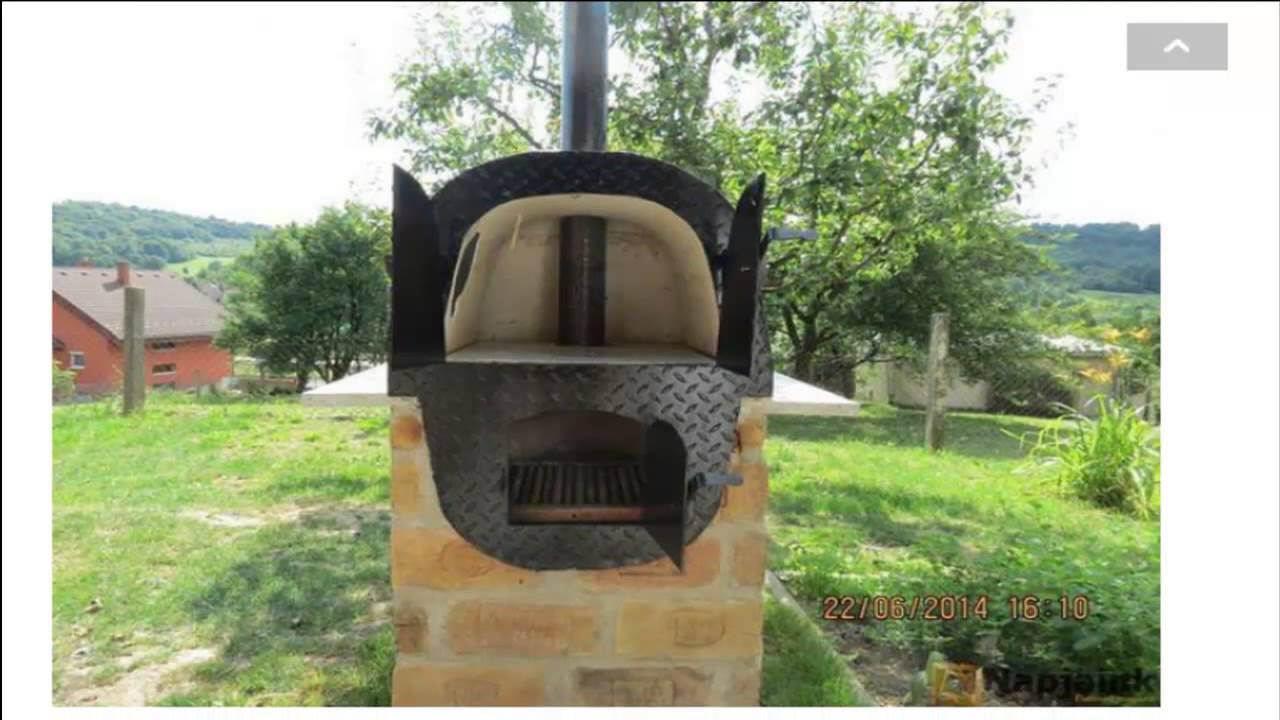

- Для фасада же я выпилил болгаркой фигурные под контуры половинок купели металлические листы
. Затем:
-
- В полотне, предназначенном для нижней топочной части вырезал небольшое отверстие, как раз такое, чтобы в него свободно проходили заготовленные дрова, и установил дверку;
- В полотне, предназначенном для верхней варочной части вырезал своеобразный полумесяц, который закрыл лишь края камеры, а из остальной части сделал две открывающиеся в разные стороны створки;
- Монтаж обоих изделий произвёл с помощью уголков, дрели и болтов.
В качестве альтернативы можно и фасадную сторону до уровня варочной камеры обложить кирпичом. Только при этом тогда необходимо вмонтировать в кладку дверки для поддувала и топки. Верхний же отсек тогда закрывается просто большой стальной заслонкой с ручкой.
