Перед началом работ
Прежде, чем начать изготовление пескоструя, подумайте о своих целях. Аппараты, выполненные своими руками, будут существенно уступать серийным моделям оборудования. Однако даже с их помощью обработка может осуществляться быстро и качественно. Иными словами, если вы хотите проводить обработку в интенсивном режиме, откажитесь от экономии на серийной технике. Если же вы будете выполнять работу время от времени, наш самодельный пескоструй придется как раз кстати.
Для герметизации соединений используйте фум ленту — качественный уплотнительный фторопластовыйматериал, который отличается бензо- и маслостойкостью, не боится процессов коррозии.
Один из наиболее важных элементов системы пескоструйного аппарата – сопло. Мы рекомендуем вам приобрести его (выбирайте элемент из вольфрамового материала). Если вы будете изготавливать его самостоятельно, то длина и диаметр металлического стержня должны составлять 3 см и 1 см соответственно.
Инструкция по изготовлению
Теперь перейдем к рассмотрению непосредственного процесса создания пескоструйного аппарата из огнетушителя. Он осуществляется следующим образом:
- Подготовка камеры. Для подготовки камеры для проведения дальнейших работ из огнетушителя следует выпустить газ или высыпать порошок. Если баллон был под давлением, то из него потребуется удалить все содержимое.
- В емкости баллона потребуется проделать отверстия. В верхней части, отверстия будут служить для засыпания абразивов. Они должны иметь такой же размер, как диаметр подобранной трубки. А снизу, отверстия проделываются для последующего закрепления крана путем сварки.
- Теперь производится вваривание в баллон крана, который будет отвечать за регулировку подачи абразивных материалов. В данном случае можно применить и альтернативный вариант – смонтировать переходник, куда будет прикручиваться регулятор.
- После крана, следует произвести установку тройника, а также узла смешивания. Для их качественного закрепления потребуется применить фум-ленту.
- На последнем этапе следует на баллонный вентиль установить кран, а после него смонтировать тройник.
Теперь требуется закончить сборку основной конструкции путем приваривания ручек для транспортировки оборудования либо установки колес.
После этого производится создание соединений, трактов подачи и выведения готовой смеси:
- на баллонный вентиль и тройник, расположенный снизу, производится монтаж штуцеров;
- шланг, который имеет диаметр 1,4 сантиметра и предназначен для воздухоподачи, располагают между вентильным тройником и соответствующим узлом перемешивания, что находится снизу емкости;
- к подводу вентильного тройника, оснащенного фитингом, который остался свободным, потребуется подсоединить компрессор;
- оставшийся отвод тройника, снизу соединяется со шлангом, по которому будет производиться подача абразива.
На этом формирование пескоструя можно считать завершенным.
Теперь потребуется еще создать пистолет и сопло. Первый элемент легко создать с применением насадки шарового крана, который смонтирован на конце шланга подачи воздушно-абразивного состава. Такое приспособление выходного типа является, по сути, зажимной гайкой, при помощи которой осуществляется фиксация сопла для вывода смеси.
А вот сопло можно сделать металлическим, выточив его на токарном станке. Более удобным решением будет создание этого элемента из автомобильной свечи зажигания. Чтобы это сделать, потребуется разрезать упомянутый элемент при помощи болгарки таким образом, чтобы можно было отделить прочный столб, выполненный из керамики, от металлических частей конструкции и придать ему необходимую длину.
Следует сказать, что процесс отделения требуемой части свечи очень пыльный и сопровождается неприятным запахом. Так что осуществлять его без использования индивидуальных средств защиты не следует.
Теперь следует провести проверку устройства. Для этого надо выкрутить заглушку в крестовине, и насыпать песок в корпус пескоструя. Лучше будет воспользоваться лейкой, чтобы не рассыпать его. Предварительно он должен быть хорошо просеянным и мелкофракционным.
Активируем компрессор, находим подходящее давление, а также производим регулировку количества песка, который поступает, используя кран в нижней части прибора. Если все в порядке, то полученная конструкция будет работать корректно.
В целом, необходимо отметить, что самодельные пескоструи, выполненные из огнетушителя, показывают большую эффективность, нежели промышленные образцы, которые можно найти в продаже. Поэтому лучше будет потратить собственное время на создание самодельного аналога. Тем более что для этого не потребуется каких-то больших финансовых вложений или ресурсов.
Как сделать пескоструй из огнетушителя своими руками, смотрите в видео ниже.
Изготовление пескоструйной камеры
Перед тем как приступить непосредственно к сборке, необходимо учесть ряд факторов: составить грамотный чертёж и описание (один из вариантов будет представлен ниже), подобрать все необходимые компоненты и определиться с местом расположения.
Всегда хочется, чтобы пескоструйная камера своими руками была, как можно больше, но это потянет за собой ряд последствий: нужна более мощная вытяжка, а также более прочные материалы для корпуса.
Пескоструйная камера представляет собой металлический ящик, в котором имеются:
- отверстия для перчаток;
- смотровое окно;
- отверстия для подвода шланга для пистолета;
- вентиляционные отверстия;
- смотровое окошко;
- решётка-днище, на которой будет лежать обрабатываемая деталь;
- бункер для сбора отработанного абразива и мусора.
Порядок сборки
Порядок сборки пескоструйной камеры включает в себя несколько этапов
Важно соблюдать их последовательность, в противном случае это может создать некоторые неудобства и затянуть сборку.Из материала понадобится уголок с полочкой 25-32 мм, оцинковка толщиной 0,5 мм, ударопрочный пластик, заклёпки
Порядок изготовления таков:
- Нарезаем уголки согласно заранее подготовленному чертежу.
- При помощи сварки собираем из них каркас.
- Крепим в качестве дна армированную сетку, на которой будет располагаться обрабатываемая деталь. Сетка должна быть прочной, чтобы выдержать тяжёлые изделия.
- Делаем освещение с двух верхних углов, чтобы не было теней. Это позволит работать с большим комфортом. Освещение должно быть достаточно яркое, так как внутри будет много пыли. Стоит помнить небольшую хитрость, если выбрать белый свет, например, неоновые лампы, при данном спектре обзор будет существенно ухудшаться. Лучше использовать жёлтый, например, лампы накаливания, или светодиодные с подходящим спектром. Принцип такой же, как в противотуманках, благодаря которым можно что-то различить в плохую погоду.
- На герметик садим заранее вырезанные листы металла. Необходимо, чтобы одна из стенок могла открываться для закладывания и извлечения детали и обслуживании камеры изнутри.
- Дополнительно крепим металл к уголкам заклёпками.
- При помощи ножниц в металле вырезаем необходимое отверстие для рукавиц вентиляции.
- Смотровое стекло для безопасности лучше сделать из ударопрочного пластика, чем из стекла, так как, возможно, в камере будут использоваться абразивы (не только песок, но и металлические шарики).
- Камеру нужно оснастить мощный вытяжкой (чем мощнее, тем лучше, минимум 1500л в минуту).
Техника безопасности
Использование пескоструйной камеры, как и пескоструя без неё, требует соблюдения всё тех же мер безопасности
Важно надеть защитные очки, а в случае с пескоструйной камерой достаточно только респиратора. Обязательно необходимо полностью закрытый костюм и закрытая обувь. Также важно помнить о безопасности окружающих
Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние
Также важно помнить о безопасности окружающих. Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние
Мы увидели, что сделать пескоструй своими руками не так уж и сложно. Достаточно иметь определённые навыки и большое желание. Благодаря таким усилиям можно сэкономить немало средств и сделать достойный аналог заводских вариантов.
Пескоструйная камера станет отличным помощником и дополнением вашему аппарату, так как благодаря ей выполнение поставленных задач станет менее вредным для здоровья, более комфортным и, соответственно, продуктивным.
Типы пескоструйных аппаратов
Существует два типа пескоструйных аппаратов: сифонный и напорный пескоструйные аппараты. Оба типа пескоструйных машин используют для работы сжатый воздух из компрессора, разница заключается в том, как абразив подается в сопло перед выдуванием под давлением. В сифонном пескоструйном аппарате используется открытый негерметичный бункер с двумя шлангами.
Один из них соединен для подачи воздуха, а другой выдувает абразивный материал. Более наглядно эта разница видна на картинках пескоструйного аппарата из интернета.
Обратите внимание!
-
Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
-
Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
-
Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото
Пескоструйный аппарат: принцип работы
похоже на конструкцию краскопульта
Вот, по сути, и весь принцип работы агрегата. Исходя из этого, изготовить пескоструй будет не сложно. Однако, для его работы необходим компрессор. Он обеспечивает подачу воздуха под необходимым давлением. Поскольку изготовить такое устройство будет весьма затруднительно, рекомендуем его просто купить в специальном магазине. При покупке ориентируйтесь, что его мощность должна быть не меньше 3 КВт, а также он должен иметь систему принудительного охлаждения.
Виды пескоструйных агрегатов
Человек, который собирается своими руками собрать пескоструй должен знать как можно больше об этих инструментах, в том числе о его видах. Различают:
-
всасывающие модели, которые используются для несложных работ по очистке поверхностей. Их отличает то, что воздух сначала забирает песок из емкости, а затем подает в сопло. Этот вариант легко собирается своими силами.
- пескоструйки вакуумного типа отличает возможность многоразового использования песка: выброшенный через сопло, он вновь засасывается в контейнер через специальную камеру и вновь идет в работу.
- пескоструйки пневматического типа. Они имеют огромные мощности и давление в емкости, так как рассчитаны на обработку запущенных деталей или большой по площади поверхности. Аппараты такого типа можно даже не пробовать собирать самому.
Необходимые детали для сборки пескоструйного аппарата своими руками
подходящую емкость для песка
Обратите особое внимание на выбор сопла. Недорогие детали недолговечны, поскольку изготовлены из чугуна или керамики. И уже через несколько часов более менее интенсивной работы они придут в негодность
При покупке сопла отдайте предпочтение моделям из бора или карбида вольфрама. Они рассчитаны на сотни часов работы
И уже через несколько часов более менее интенсивной работы они придут в негодность. При покупке сопла отдайте предпочтение моделям из бора или карбида вольфрама. Они рассчитаны на сотни часов работы.
Также для сборки пескоструйки вам понадобятся:
- зажим цанговый;
- штуцеры к шлангам;
- рукав газовый длиной пять метров и диаметром 10 мм внутри;
- усиленный резиновый шланг с диаметром внутри 14 мм и длиной 2 метра;
- краны шаровые S 111;
- пятисантиметровый кусок трубы ДУ 15 для водопровода с резьбовым соединением и заглушкой (это будет горловина);
- еще кусок такой же трубы с тремя бочатами;
- фумлента для герметизации соединений.
Приступаем к сборке пескоструйки
Начнем с подготовки выбранной емкости. Если в баллоне раньше был пропан, то его остатки необходимо выпустить, и только после этого спилить горло. Пропустить внутрь шланг и компрессором прокачать баллон, чтобы при сварочных работах не произошло воспламенения. Баллон, в котором был фреон, не требует предварительной подготовки.
В подготовленной емкости друг напротив друга делают отверстия: на месте крана диаметром, подходящим для трубы, и на дне диаметром 1 см 2 мм. Привариваем отверстия и вот горловина готова. Снизу к отверстию привариваем трубу, следим за герметичностью. Баллон ставим на треногу или на колеса для устойчивости и перемещения.
Далее, монтируем остальные детали: на резьбовые концы труб наматываем фумленту для герметичности и прикручиваем краны. Устанавливаем штуцеры на тройник и в один сразу вкручиваем шланг 14-миллиметровый, а во второй сначала вставим медную трубку, а потом шланг.
К оставшемуся штуцеру подсоединяем шланг и закрепляем его хомутом. С противоположной стороны устанавливаем ёмкость для абразива, на конец шланга прикрепляем цанговый зажим, в который закрепляем сопло.
На вход для подачи воздуха устанавливаем тройник и кран с баллоном для песка. Первый выход с тройника подсоединяется к компрессору, а второй к ёмкости.
Видео пескоструя своими руками более подробно ознакомит вас с процессом сборки.
При соблюдении всех рекомендаций в итоге получается аппарат, мало чем уступающий заводским моделям.
Описанный выше аппарат рассчитан на довольно интенсивную работу. Если же вам нужно очистить небольшую поверхность, то можно собрать совсем простой инструмент, состоящий из пластиковой бутылки, шарового клапана и тройника. Понадобится также корпус от краскопульта, который необходимо расточить под диаметр сопла. После соединяем штуцеры и рукоятку. Имейте в виду, что такого приспособления надолго не хватит.
Сборка пескоструйного аппарата
Без инструкции начинающий мастер не поймёт, как сделать пескоструйный аппарат своими руками. Ниже будет приведена последовательность действий при сборке пескоструя. При соблюдении представленных этапов, можно избежать неудач и добиться желаемого результата.
Пескоструй из газового баллона своими руками: пошаговая инструкция
Сделать пескоструй своими руками для домашней мастерской может любой человек, если будет соблюдать определённую последовательность. Этапы проведения работ:
- В дне пустого газового баллона требуется сделать отверстие. Для этого по контуру нужно сделать дрелью несколько дырок и удалить сталь по центру плоскогубцами.
- Края отверстия шлифуются болгаркой.
- На получившуюся дырку нужно наварить заглушку с помощью сварочного аппарата. Заглушка должна быть с винтовой крышкой.
- Вентиль на баллоне требуется срезать, а внутренности удалить. Можно попытаться вытащить его без срезания, но это сложно и не всегда усилия приводят к успеху.
- Если резьба при удалении старого вентиля была повреждена, её требуется поправить. Далее в отверстие требуется закрутить сгон. При закручивании нужно использовать фум-ленту, чтобы соединение получилось более надёжным.
- Соединить сопло с рукавом и краном. Поставить Т-образный переходник на сгон. С одной стороны закрепить рукав с соплом, а с другой подключить шланг от компрессора.
Заглушка с пробкой предназначена для засыпания песка в емкость. Сделать пескоструй своими руками можно и из других материалов. Для этого нужно поискать схемы и другие варианты в интернете.

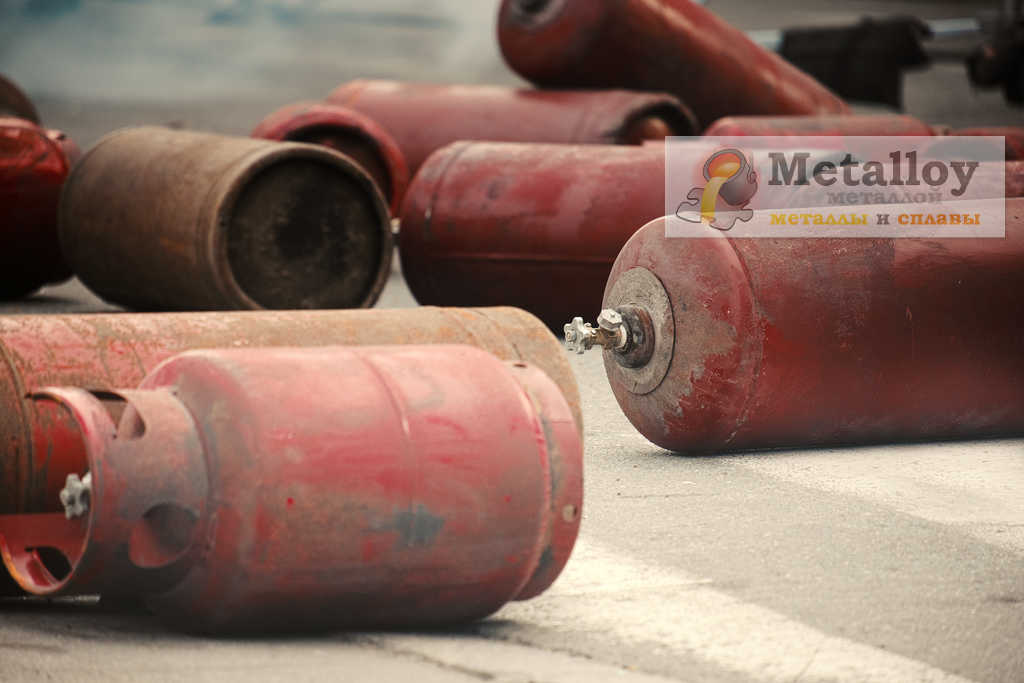

Газовые баллоны
Сложно ли сделать пескоструй своими руками из огнетушителя
Если в хозяйстве нет пустого газового баллона, можно попробовать сделать аппарат из огнетушителя. Последовательность действий такая же, как и при изготовлении пескоструйки на основе газового баллона. При использовании огнетушителя делать самодельный компрессор для пескоструя не нужно.
Изготовление пескоструйного пистолета своими руками: насколько это сложно
Не все понимают, как сделать пескоструй из пистолета для подачи сжатого воздуха. Для этого потребуется пистолет, компрессор, шланг, бутылка, металлическая трубка. Нужно сделать специальный переходник на пробку бутылки, чтобы воздух из пистолета поднимал песок и выбрасывал его через сопло наружу.
Перед включением самодельного оборудования требуется проверить все узлы соединений. Воздух не должен проходить наружу. Чтобы улучшить герметичность, можно смазать герметиком все соединительные места. При возникновении посторонних шумов при работе или появлении трещин на сопле оборудование нужно отключить, а детали заменить.
Что это такое — конструкция и виды аппаратов
Исторически сложилось так, что существует несколько видов абразивных обработок, которые выполняются по разным технологиям. Таким образом, аппараты, представленные на рынке, могут различаться по своей конструкции, принципу действия и характеристикам. Тем не менее, в основе большинства пескоструйных аппаратов лежит один и тот же конструктивный принцип.
В основе каждого пескоструйного аппарата есть несколько ключевых элементов:
- емкость для абразивного материала (песка, стальной дроби и т.д);
- шланг из устойчивого к трению материала, по которому из емкости поступает абразив;
- сопло на шланге, которое позволяет регулировать подачу песка;
- элементы управления — приборная панель, блок питания и автоматического регулирования.
Емкость для пескоструйного аппарата может быть герметичной или не герметичной. В первом случае песок подается под давлением, что увеличивает эффективность работы. Такие пескоструйные аппараты называют напорными. Во втором случае (негерметичные) песок или другой абразив подается под обычным атмосферным давлением. Такие аппараты дешевле, но по своей эффективности они значительно уступают герметичным.
Инжекторные аппараты используются еще и в тех случаях, когда поверхность, обрабатываемая песком, может повредиться из-за лишней мощности. Емкости отличаются объемом, материалом изготовления, формой.
Шланг пескоструйных аппаратов бывает двух видов: для подачи сухого и для подачи влажного песка. Все пескоструйные аппараты в России предназначены для подачи влажного песка, так как сухая обработка запрещена санитарно-эпидемиологическими правилами. Такой же запрет существует и в некоторых других странах.
Запрет связан с тем, что обработка сухим песком опасна для работника и окружающей среды из-за того, что в воздух выделяется большое количество силиката (пыли), которая попадает в легкие человека и оседает на окружающие предметы. Силикатная пыль может вызывать заболевания дыхательных путей у человека.
Сопло на шланге — это конструкция из керамики или стали, по которой песок подается непосредственно в пистолет (выходное отверстие). Керамические материалы более устойчивы к трению, поэтому их использование предпочтительнее.
С другой стороны, некоторые из металлических видов сопел позволяют значительно экономить количество абразива, затрачиваемого на конкретный вид работы (до 40%), что в определенных условиях позволяет сэкономить больше денег.
На каждом пескоструйном аппарате есть приборная панель, которая позволяет работнику управлять им. Некоторые из аппаратов оснащены специальной автоматикой, которая может автоматически управлять питанием аппарата или подачей песка. Это делает пескоструйный аппарат более безопасным и удобным в обращении.
Какого типа ёмкость на Вашем пескоструйном аппарате?
ГерметичнаяНе герметичная
Камерные
Обычно, когда говорят о пескоструйных аппаратах, речь идет о конструкции, описанной выше. Тем не менее, отдельного упоминания заслуживают и камерные аппараты для пескоструирования, которые можно условно назвать герметичными. Это стационарное пескоструйное оборудование в виде металлической камеры с дверью. Внутрь камеры можно поместить предметы, которые нужно подвергнуть обработке.
Как и обычные пескоструйные аппараты, оборудование камерного типа оснащено емкостью для абразива. Отличие от нестационарных аппаратов заключается в том, что при работе аппарат выделяет минимальное количество пыли и песка в окружающую среду, что позволяет людям без защитной экипировки свободно находиться в помещении.
Алгоритм изготовления пескоструя из газового баллона или огнетушителя
Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):
- краны шаровые, 2 шт;
- баллон из-под фреона, газовый или огнетушитель;
- отрезок трубы для создания воронки засыпа абразива в камеру;
- тройники, 2 шт;
- шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
- фитинги и хомуты для крепления шлангов;
- сантехническая фум-лента для соединения элементов конструкции.
Изготовление пескоструя происходит по следующему алгоритму.
- Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
- В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
- Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
- После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
- На вентиль баллона монтируется кран, за ним устанавливается тройник.
Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.
Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:
- на вентиль баллона, нижний тройник — устанавливаются штуцеры;
- шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
- к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
- к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.
На этом создание устройства можно считать оконченным.
Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.
Сборка пескоструйного аппарата
Самый первый этап – это работы с баллоном, из которого поступает абразив. Идеально подойдёт резервуар, который содержал фреон, но другие типы тоже сгодятся. Работы с баллоном:
- С помощью ручной ножовки постепенно и аккуратно срезают латунную насадку.
- Для создания безопасных условий в работе со сварочной установкой потребуется удалить остатки газа из ёмкости. Компрессор без труда выдует его.
- После окончательной очистки просверливают 2 отверстия: снизу для удаления остатка материала и сбоку для поступления абразива к установке.
- В отверстия вводят и приваривают патрубки, они пригодятся для соединения с другими компонентами системы. Предпочтительно использовать патрубки с наконечниками для резьбы. От мастера требуется создание герметичного контура.
- Для создания мобильности установки и удобства транспортировки к низу привариваются маленькие колёса. Если не планируется перевозить конструкцию, рекомендуется устанавливать треногу.
- По желанию баллон оснащается вибратором, который будет воздействовать на ёмкость и разбивать комки материала. Использование станет более эффективным, и снизится частота забивания патрубков.
Чертеж пескоструйного аппарата
После изготовления резервуара, согласно чертежу, соединяют все элементы:
- На окончания труб фиксируются краны. Соединения осуществляются с помощью резьбы, а герметичность достигается ФУМ-лентой.
- Штуцеры монтируются на выходы тройника: на один шланг 14 мм, второй – 10 мм, но перед его фиксацией вставляется трубка из меди.
- На штуцер 14 мм надевают шланг (закрепляется хомутом), а с другой стороны устанавливают ёмкость для абразива. В конце устанавливается зажим цангового типа для фиксации сопла.
- В отверстие для воздуха монтируется тройник, затем кран для загрузки песка.
- На первый выход монтируют шланг от компрессора, а во второй – рукав от ёмкости.
- Для управления силой потока в систему вводят специальные дозаторы и краны.
Как правильно подобрать песок для пескоструя
Изначально пескоструйки работали на кварцевом песке. Это самый дешёвый расходный материал для таких установок. Современные производители предлагают загружать в аппарат другие сыпучие абразивы, действие которых значительно отличается от обычного песка. Дело дошло до того, что в некоторых европейских странах запретили использовать простой песок в работе, мотивируя это тем, что он вызывает серьёзные проблемы со здоровьем у людей, которые находятся в радиусе действия работ.
Сам рабочий обязательно должен пользоваться защитной одеждой, респиратором и очками
Сторонники использования песка, кроме его основного преимущества − цены, называют и возможность повторного использования абразива, в том числе и для строительных целей. Средняя твёрдость частиц позволяет пользоваться аппаратом человеку с недостаточным опытом без риска повредить обрабатываемую поверхность. Кроме того, песок имеет фракции разного размера, что позволяет подбирать оптимальный режим для очистки разных видов покрытий.
Какие ещё виды абразивных материалов можно использовать в пескоструйке:
- купершлак или никель – отходы никелевого и медного производства, отличаются высокой прочностью и твёрдостью;
- гранатовый песок – используется для резки металла в мощных пескоструйных машинах;
- оксид алюминия – электрокорунд − является самым твёрдым абразивом, способен справиться с любой задачей и при этом сохраняет свою форму частиц;
- чугунная и стальная дробь – стоит недёшево, но обладает свойством закаливать поверхность, как ковка.
Абразивы для пескоструйного аппарата продаются в упаковках от 20 кг
По какому принципу подбирается тот или иной расходный материал? Прежде всего, следует определиться с целью работ: если вам нужно почистить стену дома от фасадной краски, не стоит покупать дорогой абразив. Если ваш аппарат неспособен собирать и использовать материал повторно, то отдайте предпочтение кварцевому песку. Его хотя бы оптом можно использовать в песочнице.
Для очистки прочного твёрдого покрытия потребуются твёрдые фракции, для быстрой грубой обработки – крупные частицы
Как сделать своими руками?
Для начала необходимо отметить, что самостоятельно не получится сделать пескоструй обитаемого типа. Такое возможно только в заводских условиях, при этом необходимо тщательно подойти к разработке проекта подобного помещения. К тому же стоимость таких установок достигает 1,5 млн рублей, что невыгодно для тех, кто хочет использовать пескоструйную камеру в хозяйстве.
Своими руками получится сделать необитаемую камеру. Примечательно, что при грамотном подходе работать оборудование будет ничуть не хуже покупного варианта. Добиться нужного результата можно посредством подготовки необходимых инструментов и качественных материалов.
Преимущество стационарной камеры – небольшие размеры. Она не займет много места, и при необходимости удастся выполнить ее транспортировку. Если говорить простым языком, то самодельная пескоструйная камера – это металлический ящик, собрать который можно по чертежам и рисункам из интернета.
Техника безопасности
Перед тем как приступить к сборке пескоструйной бочки, необходимо позаботиться о технике безопасности. Работы должны выполняться в спецодежде и перчатках, чтобы предотвратить повреждение нежных участков кожи от повреждений.
Рабочая зона
Под ней принято понимать пространство внутри камеры, которое плотное закрывается во время проведения чистки поверхности
Важно предусмотреть на полу рабочей зоны специальную сетку или решетку, чтобы песок или другой абразив в процессе не задерживался в камере, а проваливался внутрь
Также в устройстве следует оборудовать смотровое окно, чтобы оператор мог следить за процессом и оценивать результат проделанной работы. В верхней части рабочей камеры устанавливают освещение для предотвращения возникновения затемненных участков. Это необходимо, чтобы чистка материала проводилась на высоком уровне. Лампы при этом нужно сделать закрытыми, чтобы абразив не повредил их поверхность.
Днище
Выполняют чаще всего конусным
При этом важно, чтобы у днища были большие размеры, иначе не получится организовать свободное размещение отработавшего абразива и отходов от обработанного материала. Дополнительно при обустройстве днища стоит предусмотреть беспрепятственный доступ к нему, чтобы было удобно впоследствии ссыпать абразив и пыль в ведро или другую емкость
Вытяжка
Предназначена для обеспечения разряжения воздуха и удаления пыли из камеры. Она является важным элементом конструкции, поэтому необходимо учесть этот момент при сборке камеры. В качестве вытяжки рекомендуют использовать электродвигатель, мощность которого не превышает 0,75 кВт. Этого будет достаточно. При выборе двигателя стоит отдавать предпочтение моделям с лопастным винтом.
Пескоструйный аппарат
Является основой системы и представляет собой специальную установку, посредством которой удается организовать обработку поверхностей различных материалов. Наиболее востребованными считаются инжекторные пистолеты. Они сначала нагнетают в камеру воздух, а затем пускают песок, который самотеком передвигается по шлангу из обособленной емкости.
С помощью инжекторного пистолета удастся удалить:
- небольшие загрязнения;
- матовый слой;
- толстый слой краски;
- слой ржавчины.
Вторыми по популярности выступают пескоструйные аппараты напорного типа. В них воздушная магистраль поделена на две части. Первая ведет в емкость с абразивом, вторая – к выходу из этой емкости. Такие модели ускорят процесс обработки.
Общий корпус
С его помощью удается соединить навесные детали и обеспечить эффективное управление устройством за счет подключения электрики. В корпусе необходимо предусмотреть отверстия под руки, которые должны быть расположены на удобной для оператора высоте. Оптимальный диаметр отверстий составляет 12 см. При выборе перчаток стоит учесть этот момент.
Освещение
Камера устройства должна быть оборудована качественным освещением
Важно, чтобы рабочая зона просматривалась полностью, и внутри не было никакого темного участка. Чтобы защитить лампы от повреждения абразивным материалом, рекомендуется прикрыть их пластиковым кожухом. В среднем для освещения небольшой камеры достаточно двух ламп
В среднем для освещения небольшой камеры достаточно двух ламп.
Об особенностях пескоструйных камер и их изготовлении, смотрите видео ниже.
Принцип работы и назначение пескоструйного аппарата
Пескоструйный пистолет или иной тип устройства для абразивной обработки, купленный по небольшой цене, чаще всего служит недолго. Основные детали дешевой конструкции быстро портятся, изнашиваются, из-за чего аппарат приходит в негодность. В целях экономии на покупке качественного устройства можно использовать самодельный пистолет, работающий по тому же принципу, что и магазинный.
Абразивный материал (чаще всего обычный мелкий песок) под действием воздуха из потока, создаваемого компрессором, двигается по армированному шлангу к отверстию установки. Он подается через сопло прямо на обрабатываемую поверхность. За счет высокого давления, перемещается песок, его частички действуют с высокой энергичностью и отчищают любые загрязнения. Сама установка с одной стороны подключается к компрессору, с другой – к отдельному бункеру для песка при помощи специальных шлангов.
Кроме чистки поверхностей от загрязнений, пескоструйный пистолет выполняет ряд иных задач:
- удаление старых покрытий,
- устранение следов коррозии,
- матирование стекла,
- обезжиривание поверхностей.
При использовании аппарата важно уделять внимание качеству песка. Он должен быть мелким, чистым, просеянным через сито с самыми малыми ячейками. При использовании загрязненного песка крупной фракции сопло устройства забивается, и пистолет ломается
При использовании загрязненного песка крупной фракции сопло устройства забивается, и пистолет ломается.
